Produkttyp	Batteriladdare
Märke	Einhell
Modell	CCBC 301
Ingångsspänning	230 V ~ 50 Hz
Nominell inström	2,3 A
Nominell effektförbrukning	430 W
Utgångsspänningar	6 V, 12 V, 24 V DC
Nominell max utström (6 V)	21 A aritmetisk / 30 A effektiv
Nominell max utström (12 V)	20 A aritmetisk / 30 A effektiv
Nominell max utström (24 V)	14 A aritmetisk / 20 A effektiv
Kompatibel batterikapacitet	6 V : 5-400 Ah, 12 V : 3-400 Ah, 24 V : 4-400 Ah
Max startström	80 A aritmetisk / 100 A effektiv
Kompatibel batterityp	Underhållsfri blysyra (inte gel/AGM)
Skydd	Överbelastningsbrytare, bladsäkring 50 A
Funktioner	Batteriladdning, startström
Underhåll och rengöring	Rengör med fuktig trasa och mild tvål; förvara torrt
Säkerhet	Koppla från innan rengöring; använd inte utomhus; håll borta från lågor
Reservdelar och reparerbarhet	Delar tillgängliga via ISC GmbH; utbytbart skydd
Allmän information	Garanti 24 månader, endast för hushållsbruk

Vanliga frågor - CCBC 301 EINHELL

Vilka batterityper kan jag ladda med CCBC 301?

CCBC 301 är designad för att ladda underhållsfria blybatterier på 6 V, 12 V och 24 V. Den är inte lämplig för gel- eller AGM-batterier.

Hur ansluter jag laddaren till batteriet?

Först anslut den röda kabeln (+) till batteriets pluspol. Fäst sedan den svarta kabeln (-) på karossen, långt från batteriet och bränsleledningen. Var noga med omvänd polaritet.

Hur väljer jag laddström?

Använd vridomkopplaren (2) för att välja en strömnivå från 1 (låg) till 6 (hög). Se batterikapacitetstabellen i manualen för att välja lämplig nivå.

Hur lång tid tar det att ladda ett batteri?

Laddtiden beror på urladdningsläge och kapacitet. Ungefärlig formel: tid (timmar) = batterikapacitet (Ah) / laddström (A). Till exempel ett 24 Ah batteri med 2,5 A ger cirka 9,6 h.

Vad gör jag om överspänningsskyddet löser ut?

Vänta cirka 5 minuter så att enheten svalnar, tryck sedan på knappen igen. Om det händer igen, kontrollera anslutningarna eller minska laddströmmen.

Hur använder jag startströmsfunktionen?

Ställ in batterispänningen, sätt omkopplaren på nivå 6, ladda i 5–10 minuter, tryck sedan på startknappen samtidigt som du startar fordonet. Överskrid inte 5 sekunders start.

Kan jag lämna laddaren inkopplad kontinuerligt?

Nej, det är viktigt att övervaka laddningen och koppla bort enheten när batteriet är fulladdat för att undvika överladdning eller explosiv gasutveckling.

Hur underhåller jag laddaren?

Koppla bort den före rengöring. Använd en fuktig trasa med lite tvål. Låt inte vatten tränga in. Förvara på torr plats.

Vad gör jag om laddströmsdisplayen inte fungerar?

Kontrollera klämmornas kontakt med batteriet. Rengör polerna om nödvändigt. Om problemet kvarstår, testa med ett annat batteri. Om inget förändras kan enheten vara defekt.

Var kan jag hitta reservdelar eller reparera enheten?

För delar, kontakta kundtjänst via www.isc-gmbh.info och ange typ, artikelnummer och enhetens identifieringsnummer. Garantin är 24 månader.

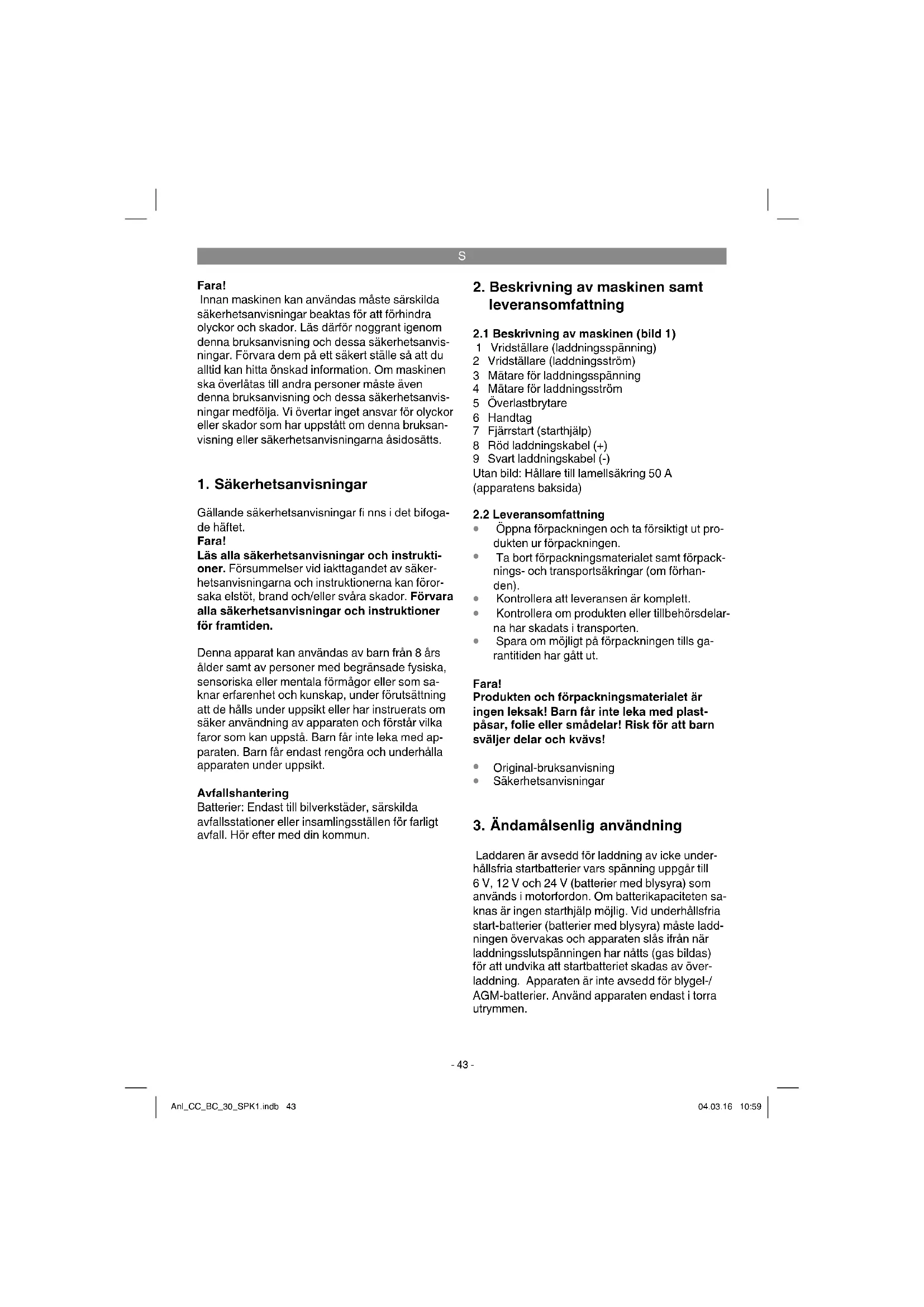

BRUKSANVISNING CCBC 301 EINHELL

Smid/DDe el-vaerktoj ud som almindeligt husholdningsaff ald!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosatts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Denna apparat kan användas av barn från 8 års ålder samt av personer med begränsade fysiska, sensoriska eller mentala förmågor eller som saknar erfarenhet och kunskap, under förutsättning att de hålls under uppsikt eller har instruerats om säker användning av apparaten och förstår vilka faror som kan uppstå. Barn får inte leka med apparaten. Barn får endast rengöra och underhålla apparaten under uppsikt.

Avfallshantering

Batterier: Endast till bilverkstäder, särskilda avfallsstationer eller insamlingsställen för farligt avfall. Hör efter med din kommun.

2. Beskrivning av maskinen och leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1 Vridställare (laddningsspänning) 2 Vridställare (laddningsström) 3 Mätur för laddningsspänning 4 Mätur för laddningsström 5 Överlastbrytare 6 Handtag 7 Fjärrstart (starthjälp) 8 Röd laddningskabel (+) 9 Svart laddningskabel (-) Utan bild: Hållare till lamellsäkring 50 A (apparatens baksida)

2.2 Leveransomfattning

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen. Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om för handen).
• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Original-bruksanvisning Säkerhetsanvisningar

3. Ändamålsenlig användning

Laddaren är avsedd för laddning av icke underhållsfria startbatterier vars spänning uppgår till 6 V, 12 V och 24 V (batterier med blysyra) som används i motorfordon. Om batterikapaciteten saknas är ingen starthjälp möjlig. Vid underhållsfria startbatterier (batterier med blysyra) måste laddningen övervakas och apparaten slås ifrån när laddningsslutspänningen har nåtts (gas bildas) för att undvika att startbatteriet skadas av överladdning. Apparaten är inte avsedd för blygel-/AGM-batterier. Använd apparaten endast i torra utrymmen.

Maskinen får endast användas till sitt avsedda ändamål. Användning som sträcker sig utöver detta användningsområde är inte ändamålsenlig. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller liknande aktivitet.

4. Tekniska data

Nätspänning 230 V~50 Hz Nominell ingångsström 2,3 A Nominell effektförbrukning 430 W

Nom.ut-gängsspan-ning	6 V d.c. 12	V d.c 24 V d	c.
Nom. ut-gängs-ström min.	0,7 A arith.0,9 A eff .	1,0 A arith.1,6 A eff .	1,8 A arith.3,0 A eff .
Nom. ut-gängs-ström max.	21 A arith.30 A eff .	20 A arith.30 A eff .	14 A arith.20 A eff .
Batterikapa-citet	5-400 Ah 3	400 Ah 4-400	Ah
Starthjälp-ström max	80 A arith.100 A eff .	80 A arith.100 A eff .	80 A arith.100 A eff .

Batteriets min.-kapacitet nivå 1-6

	1	2		3	4
6 V 5	Ah 7 Ah	10 Ah	25 Ah	70 Ah	150	Ah
12 V 3	Ah 5	Ah 7	18 Ah	45 Ah	80 Ah
24 V 4	Ah 5	Ah 7	15 Ah	33 Ah	50 Ah

5. Före användning

Starthjälpen är en välkommen hjälp om det går svårt att starta fordonet pga. låg batterikapacitet.

Enligt instruktionerna från de flesta fordonstillverkare måste batteriet kopplas ifrån fordonets elsystem innan det laddas. Tänk på att många fordon redan i standardutrustningen innehåller många elektroniska komponenter (t ex ABS, ASR, injektionspump, färddator). Spänningsstoppar kan ev. leda till att de elektroniska komponenterna förstörs. Av denna anledning bör batteriet kopplas ifrån fordonets elsystem innan det laddas. Beakta instruktionerna i användarmanualen till fordonet, radion, navigationssystemet osv.

I regel är det tillräckligt om batteriet laddas i 10 minuter på högsta laddningsnivån för att fordonet därefter ska kunna startas utan starthjälp.

5.1 Ladda batteriet

• Lossa eller ta av batteripluggen (om förhanden) från batteriet.
• Kontrollera syranivån i batteriet. Fyll på destillerat vatten vid behov (om möjligt). Varning! Batterisyra är frätande. Spola genast av syrastänk med mycket vatten, uppsök läkare vid allvarliga besvär.

Välj laddningsspänning. Beakta tvunget vilken spänning som anges på batteriet som ska laddas. Välj rätt laddningsström (ampere) mellan siffran 1 (lägsta laddningsström) och 6 (högsta laddningsström). Beakta batteriets minsta kapacitet i avsnitt "4. Tekniska data."

5 Anslut Först den röda laddningskabeln till batteriets pluspol.

• Lossa sedan den svarta laddningskabeln från batteriet och anslut bensinledningen till karosseriet. Varning! I normalfall är den negativa batteripolen ansluten till karossen. Ladda enligt beskrivningen ovan. I undantagsfall kan det vara möjligt att den positiva batteripolen är ansluten till karossen (positiv jordning). I sådana fall ska den svarta laddningskabeln anslutas till batteriets minuspol. Anslut därefter den röda laddningskabeln till karossen på tillräckligt avstånd från batteriet och bensinledningen.

• Efter att batteriet har anslutits till laddaren, kan du ansluta laddaren till ett stickuttag med 230V 50Hz . Det är inte tillåtet att ansluta laddaren till stickuttag med en annan nätspänning. Varning! När batteriet laddas finns det risk för att farlig knallgas bildas. Undvik därför gnistbildning och öppna lågor. Explosionsfara!

Beräkna laddningstiden:

Laddningstiden bestäms av batteriets laddningsnivå. Om batteriet är tomt kan den ungefärliga laddningstiden beräknas med följande formel:

Batterikapacitet

i

Laddningstid/h =

Amp. (laddningsström aritm.)

24 Ah

Exempel = 9.6 h max.

2,5 A

Vid ett normalt urladdat batteri flyter en hög startström på ungefär samma som den nominella strömmen. Allteftersom laddningen fortskrider sjunker laddningsströmmen.

Om batteriet är av äldre modell och laddningsströmmen inte avtar föreligger en defekt, t.ex. kortslutning mellan celler eller åldringsskador.

Laddningsströmmen bör uppgå till 1/10 till 1/6 av batteriets kapacitet.

Obs! Överskrid inte laddningstiden. Dra ut stickkontakten ur stickuttaget efter att laddningstiden har avslutats och koppla sedan loss laddaren från batteriet.

Den exakta laddningsnivån kan endast bestämmas genom att syrakoncentrationen mäts upp med en syrahävert. Obs! Gaser frigörs under laddning

(blåsor bildas på ytan av batterivätskan). Se därför till att rummet är tillräckligt ventilerat.

Värden för syrakoncentration (kg/l vid 20 °C)

1,28 Batteri komplett uppladdat 1,21 Batteri uppladdat till hälften 1,16 Batteriet urladdat

5.2 Avsluta laddningen av batteriet

• Om batteriet har laddats klart måste du ställa vridställaren för laddningsspänning på "0".
• Dra ut stickkontakten ur vägguttaget.
• Lossa först på den svarta laddningskabeln från karosseriet.
• Lossa sedan på den röda laddningskabeln från batteriets pluspol. Obs! Vid en positiv jordning ska först den röda laddningskabeln lossas från karossen. Lossa därefter den svarta laddningskabeln från batteriet.
• Skruva in eller tryck in batteripluggen igen (om sådan finns).

5.3 Starthjälp

6 - 24 V 80 A aritmetiskt / 100 A effektivt.

1. Ställ in batterispanningen (6 V / 12 V eller 24 V).
2. Ställ strömnivåomkopplaren på nivå 6 (bild 3).
3. Ladda batteriet i förväg i 5-10 minuter enligt beskrivningen under punkt 5.1 "Ladda batteriet".
4. Tryck på knappen på fjärrstarten och slå samtidigt på fordonets tändning (bild 4).

Efter en kort tid kopplas apparatens överlastbrytare ifrån. Om fordonet inte kunde startas, kan du trycka in överlastbrytarens knapp igen efter tre minuters väntetid och sedan försöka starta fordonet igen. Det går lättare att starta fordonet om batteriet har laddats på högsta laddningsnivån i ca 10 minuter innan du försöker starta.

Ta apparaten ur drift enligt beskrivningen under 5.2 efter att starthjälp har getts.

6. Överlastbrytare

Bild 5:

Den integrerade överlastbrytaren skyddar apparaten mot överbelastning och kortslutning. När överlastbrytaren slår ifrån snäpper tryckknappen ut. Efter en kort avkylningsfas på ca 5 minuter kan den tryckas in igen. Termoskyddet som har lindats in i transformatorn skyddar apparaten mot alltför hög uppvärmning.

Bild 6:

Lamellsäkringen på apparatens baksida skyddar apparaten mot kortslutning och förväxlad polaritet. Om lamellsäkringen behöver bytas ut: Använd samma amperevärde.

Obs!

På de övre laddningsnivåerna är det möjligt att djupurladdade batterier med hög kapacitet, särskilt vid hög nätspänning, utlöser en överlastbrytare. I sådana fall är det lämpligt att först ladda batteriet med en låg laddningsnivå under kort tid tills det är säkerställt att överlastbrytaren inte löser ut.

7. Underhålla och sköta batteriet

• Se till att batteriet alltid är fast monterat.
• Kontakten mellan batteriet och det elektriska systemet måste vara i fullgott skick.
• Håll batteriet rent och torrt. Fetta in anslutningsklämmorna en aning med syrafritt och syrabeständigt fett (vaselin).
• Vid icke underhållsfria batterier ska syranivån kontrolleras ungefär var 4:e vecka. Endast destillerat vatten får fyllas på vid behov.

8. Rengöring, underhåll och reservdelsbeställning

Fara!

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck. - Vi rekommenderar att du rengör maskinen efter varje användningstillfälle. - Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag. Laddaren måste förvaras i ett torrt utrymme. Rengör laddningsklämmorna från korrosion.

8.2 Underhåll

I maskinens inre finns inga delar som kräver underhåll.

8.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
• Maskinens artikelnummer
• Maskinens identnummer

Reservdelsnummer för erforderlig reservdel. Aktuella priser och ytterligare information finns på www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t.ex. metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe finns.

10. Åtgärder vid störningar

Om apparaten används på avsett vis bör inga störningar förekomma. Om störningar ändå skulle uppstå, kontrollera nedanstående möjligheter innan du kontaktar kundtjänst.

Störning Möljg orsak Åtgärder
Överbelastnings-skyddet lõser ut	- Laddningsklämmorna har anslutits felaktigt	- Anslut den röda laddningsklämman till pluspolen, den svarta laddnings-klämman till karosseriet.
	- Laddnings-klämmorna har kontakt med varandra	- Åtgärda kontakten
	- Batteriet ar helt urladdat	- Välj ägre laddningsström
	- Batteriet ar skadat	- Låt en expertkontrolera batteriet och ev. byta ut
Mätaren für ladd-ningsström fungerar inte	- Dålig kontakt mellan laddnings-klämmar och batteripolar	- Rengör kontakterna och laddnings-klämmnora
	- Batteriet ar skadat	- Låt en expertkontrolera batteriet och ev. byta ut
	- Mätaren für laddningsström funge-rar inte	- Kontrolera apparatens Funktion med ett annat batteri

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returning är ägaren av elutrustningen skyldig att bidra till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

Garantibevis

Bästa kund,

Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:
4. Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsatts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.
5. Skador på produkten som kan härledas till missbruk eller ändamålsenlig användning (t.ex. överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t.ex. sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t.ex. skador efter att produkten fallit ned).
6. Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage.
7. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
8. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-gmbh.info. Se till att du har sparat kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som skickas in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifieras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

Varning!

Vid användning av enheten måste du följa säkerhetsföreskrifterna för att förhindra skador och olyckor. Läs därför noggrant igenom dessa bruksanvisningar/säkerhetsanvisningar. Spara dem väl så att informationen alltid finns tillgänglig. Om du skulle överlåta denna enhet till andra personer, vänligen vidarebefordra dessa bruksanvisningar. Vi tar inget ansvar för skador som orsakats av att dessa bruksanvisningar och säkerhetsanvisningar inte följts.

1. Säkerhetsanvisningar
