CCBC 301 - Chargeur de batterie EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batterie
Marque	Einhell
Modèle	CCBC 301
Tension d'entrée	230 V ~ 50 Hz
Courant d'entrée nominal	2,3 A
Puissance absorbée nominale	430 W
Tensions de sortie	6 V, 12 V, 24 V CC
Courant de sortie nominal max (6 V)	21 A arithmétique / 30 A efficace
Courant de sortie nominal max (12 V)	20 A arithmétique / 30 A efficace
Courant de sortie nominal max (24 V)	14 A arithmétique / 20 A efficace
Capacité de batterie compatible	6 V : 5-400 Ah, 12 V : 3-400 Ah, 24 V : 4-400 Ah
Courant d'aide au démarrage max	80 A arithmétique / 100 A efficace
Type de batterie compatible	Plomb-acide avec entretien (pas gel/AGM)
Protection	Interrupteur de surcharge, fusible à lames 50 A
Fonctions	Charge de batterie, aide au démarrage
Entretien et nettoyage	Nettoyer avec un chiffon humide et du savon doux ; stocker dans un endroit sec
Sécurité	Débrancher avant nettoyage ; ne pas utiliser à l'extérieur ; tenir éloigné des flammes
Pièces détachées et réparabilité	Pièces disponibles via ISC GmbH ; fusible remplaçable
Informations générales	Garantie 24 mois, usage domestique uniquement

FOIRE AUX QUESTIONS - CCBC 301 EINHELL

Quels types de batteries puis-je charger avec le CCBC 301 ?

Le CCBC 301 est conçu pour charger des batteries plomb-acide avec entretien de 6 V, 12 V et 24 V. Il ne convient pas aux batteries gel ou AGM.

Comment brancher le chargeur à la batterie ?

D'abord, connectez le câble rouge (+) à la borne positive de la batterie. Ensuite, fixez le câble noir (-) à la carrosserie, loin de la batterie et de la conduite d'essence. Attention à la polarité inverse.

Comment choisir le courant de charge ?

Utilisez l'interrupteur rotatif (2) pour sélectionner un niveau de courant de 1 (faible) à 6 (élevé). Référez-vous au tableau des capacités de batterie dans la notice pour choisir le niveau approprié.

Combien de temps faut-il pour charger une batterie ?

Le temps de charge dépend de l'état de décharge et de la capacité. Une formule approximative : temps (heures) = capacité de la batterie (Ah) / courant de charge (A). Par exemple, une batterie de 24 Ah avec 2,5 A donne environ 9,6 h.

Que faire si le disjoncteur de surcharge se déclenche ?

Attendez environ 5 minutes pour que l'appareil refroidisse, puis réenclenchez le bouton. Si cela se reproduit, vérifiez les branchements ou réduisez le courant de charge.

Comment utiliser la fonction d'aide au démarrage ?

Réglez la tension de la batterie, placez le commutateur au niveau 6, chargez 5 à 10 minutes, puis appuyez sur le bouton d'aide au démarrage tout en démarrant le véhicule. Ne dépassez pas 5 secondes de démarrage.

Puis-je laisser le chargeur branché en continu ?

Non, il est impératif de surveiller la charge et de débrancher l'appareil une fois la batterie chargée pour éviter une surcharge ou un dégagement de gaz explosif.

Comment entretenir le chargeur ?

Débranchez-le avant tout nettoyage. Utilisez un chiffon humide avec un peu de savon. Ne laissez pas d'eau pénétrer à l'intérieur. Stockez-le dans un endroit sec.

Que faire si l'affichage du courant de charge ne fonctionne pas ?

Vérifiez les contacts des pinces sur la batterie. Nettoyez les bornes si nécessaire. Si le problème persiste, testez avec une autre batterie. Si rien ne change, l'appareil peut être défectueux.

Où puis-je trouver des pièces de rechange ou faire réparer l'appareil ?

Pour les pièces, contactez le service après-vente via www.isc-gmbh.info en indiquant le type, le numéro d'article et d'identification de l'appareil. La garantie est de 24 mois.

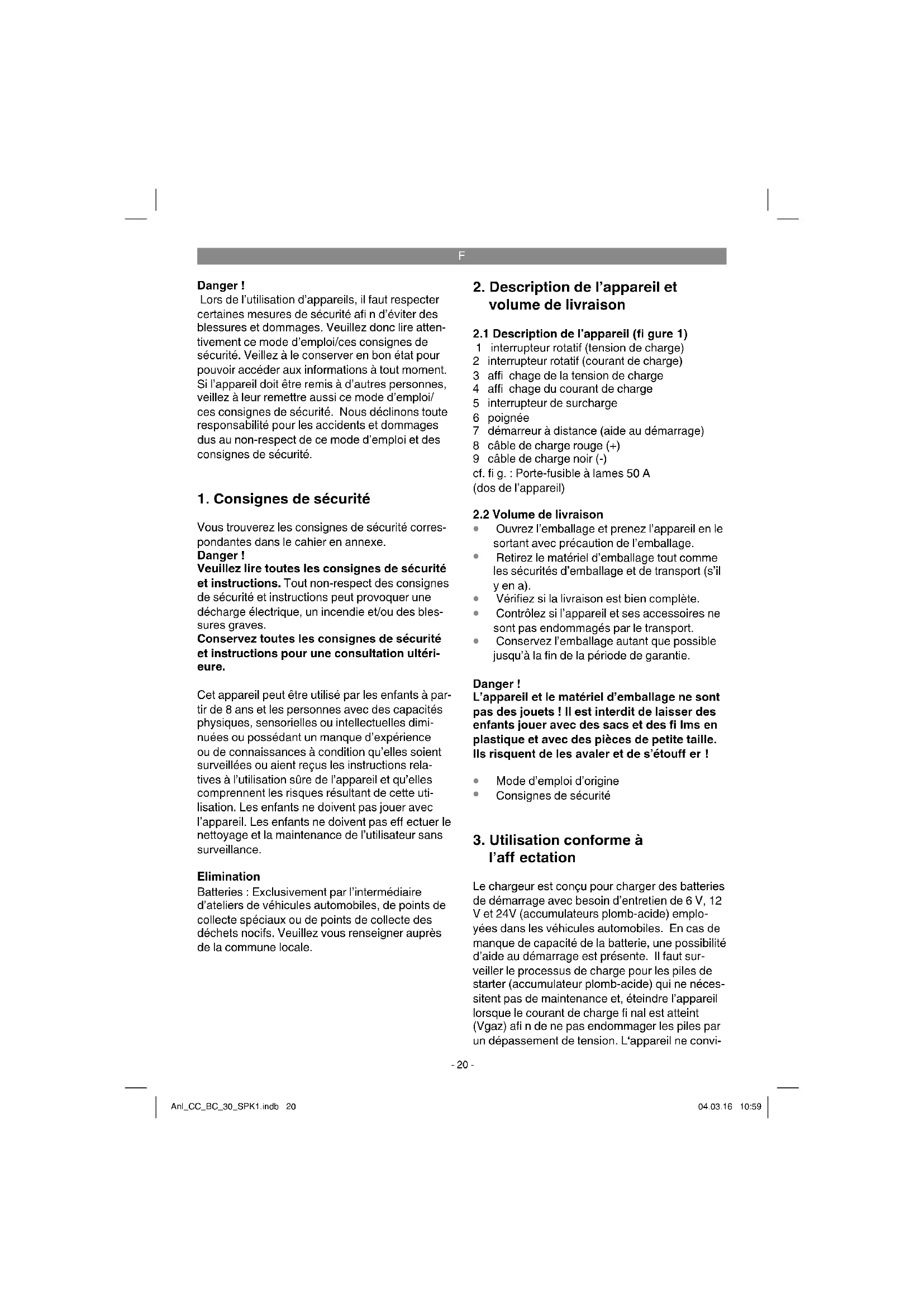

MODE D'EMPLOI CCBC 301 EINHELL

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veillez donc à lire attentivement ce mode d'emploi et ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi et ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger !

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Cet appareil peut être utilisé par les enfants à partir de 8 ans et les personnes avec des capacités physiques, sensorielles ou intellectuelles diminuées ou possédant un manque d'expérience ou de connaissances à condition qu'elles soient surveillées ou aient reçu les instructions relatives à l'utilisation sûre de l'appareil et qu'elles comprennent les risques résultant de cette utilisation. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne doivent pas effectuer le nettoyage et la maintenance de l'utilisateur sans surveillance.

Élimination

Batteries : Exclusivement par l'intermédiaire d'ateliers de véhicules automobiles, de points de collecte spéciaux ou de points de collecte des déchets nocifs. Veuillez vous renseigner auprès de la commune locale.

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (figure 1)

1 interrupteur rotatif (tension de charge)

2 interrupteur rotatif (courant de charge)

3 affichage de la tension de charge

4 affichage du courant de charge

5 interrupteur de surcharge

6 poignée

7 démarreur à distance (aide au démarrage)

8 câble de charge rouge (+)

9 câble de charge noir (-)

cf. fig. : porte-fusible à lames 50 A

(dos de l'appareil)

2.2 Volume de livraison

Ouvrez l'emballage et sortez l'appareil avec précaution. Retirez le matériel d'emballage ainsi que les sécurités d'emballage et de transport (s'il y en a). Vérifiez que la livraison est complète. Contrôlez que l'appareil et ses accessoires ne sont pas endommagés par le transport. Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger !

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des films en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouffer !

Mode d'emploi d'origine - Consignes de sécurité

3. Utilisation conforme à l'affectation

Le chargeur est conçu pour charger des batteries de démarrage avec besoin d'entretien de 6 V, 12 V et 24 V (accumulateurs plomb-acide) employées dans les véhicules automobiles. En cas de manque de capacité de la batterie, une capacité d'aide au démarrage est présente. Il faut surveiller le processus de charge pour les piles de starter (accumulateur plomb-acide) qui ne nécessitent pas de maintenance et éteindre l'appareil lorsque le courant de charge final est atteint (Vgaz) afin de ne pas endommager les piles par un dépassement de tension. L'appareil ne convient

F

Ne convient pas aux batteries au gel plomb / AGM. Utilisez l'appareil uniquement dans des salles sèches.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veuillez noter que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Tension du réseau : 230 V ~ 50 Hz Courant nominal d'entrée : 2,3 A Puissance absorbée nominale : 430 W

Tensionde sortie nomi-nale	6 V d.c. 12	V d.c 24 V d	c.
Courant de sortie nomi-nal mini.	0,7 A arith.0,9 A eff .	1,0 A arith.1,6 A eff .	1,8 A arith.3,0 A eff .
Courant de sortie nomi-nal maxi	21 A arith.30 A eff .	20 A arith.30 A eff .	14 A arith.20 A eff .
Capacitédebatterie	5-400 Ah 3	400 Ah 4-400	Ah
Courantd'aide au démarragemaxi	80 A arith.100 A eff .	80 A arith.100 A eff .	80 A arith.100 A eff .

Capacité minimale de la batterie, niveau 1-6

	1	2		3	4	5
6 V	5 Ah	7 Ah	10 Ah	25 Ah	70 Ah	150 Ah
12 V	3 Ah	5 Ah	7 Ah	18 Ah	45 Ah	80 Ah
24 V	4 Ah	5 Ah	7 Ah	15 Ah	33 Ah	50 Ah

5. Avant la mise en service

Le dispositif d'aide au démarrage est une aide bienvenue en cas de difficultés de démarrage en raison du manque de capacité de la batterie.

Conformément aux indications de la plupart des produits automobiles, la batterie doit être déconnectée du réseau d'alimentation de bord avant de la charger. Nous vous faisons remarquer que les véhicules dans leur équipement standard sont déjà équipés de nombreux modules électroniques (p. ex. ABS, ASR, pompe d'injection, ordinateur de bord). Les pointes de tension peuvent entraîner d'éventuels défauts dans les modules électroniques. Par conséquent, il faut déconnecter la batterie du réseau d'alimentation de bord pendant le chargement. Veuillez respecter les consignes qui se trouvent dans les modes d'emploi des voitures, de la radio, du système de navigation, etc.

Une charge de 10 minutes au niveau de charge le plus élevé suffit en général à démarrer un véhicule, même sans aide au démarrage.

5.1 Chargement de la batterie :

• Desserrez ou retirez les bouchons de la batterie (six prêts).
• Contrôlez le niveau d'électrolytes de votre batterie. Si nécessaire, remplissez d'eau distillée (si possible). Attention ! L'acide de batterie est caustique. Rincez immédiatement toute éclaboussure d'acide à l'eau en abondance, en cas de besoin consultez un(e) médecin.
• Sélectionnez la tension de charge. Veillez absolument aux indications de tensions indiquées sur la batterie à charger. Sélectionnez le courant de charge (ampères) en fonction des chiffres 1 (courant de charge plus petit) à chiffres 6 (courant de charge le plus élevé). Veillez à ce propos à la capacité de la batterie au paragraphe 4. Caractéristiques techniques. Raccordez tout d'abord le câble de charge rouge au pôle plus de la batterie.
• Ensuite, fixez le câble noir à la carrosserie, à un endroit éloigné de la batterie et de la conduite d'essence.
• Avertissement ! Normalement, le pôle négatif de la batterie est relié à la carrosserie et

pour charger la batterie, on procède comme décrit précédemment. Dans des cas exceptionnels, il peut arriver que le pôle positif de la batterie soit relié à la carrosserie (mise à la terre positive). Dans ce cas, branchez le câble de chargement noir sur le pôle négatif de la batterie. Ensuite, reliez le câble de chargement rouge à la carrosserie, à distance de la batterie et de la conduite d'essence.

• Une fois que la batterie est raccordée au chargeur, vous pouvez brancher le chargeur à une prise de 230 V ~ 50 Hz. Un raccordement à une prise de courant d'une tension secteur différente est interdit. Attention ! La charge peut dégager un gaz explosif, évitez donc de faire des étincelles et toute flamme pendant la charge. Danger d'explosion !

Calcul du temps de charge :

Le temps de charge est déterminé par l'état de charge de la batterie. Si la batterie est vide, on peut calculer le temps de charge approximatif grâce à la formule suivante :

capacité de la batterie en Ah

Temps de charge /

Amp. (Courant de charge arithm.)

24 Ah

Exemple = 9,6 h max. 2,5 A

Si la batterie est normalement déchargée, un courant de début élevé coule à peu près à hauteur du courant nominal. Plus le temps de charge avance, plus le courant de charge baisse. Pour les anciennes batteries dont le courant de charge ne revient pas, c'est qu'un défaut est présent (court-circuit de cellules ou défauts dus à leur âge).

Le courant de charge doit s'élever à 1/10 - 1/6 de la capacité de la batterie.

Attention ! Ne pas dépasser le temps de charge. À la fin du temps de charge, retirez la fiche de contact de la prise et déconnectez le chargeur de la batterie.

L'état de charge précis peut uniquement être déterminé en mesurant la densité de l'acide avec une pipette à acide. Remarque ! Des gaz sont libérés pendant la charge (cloquage à la surface du liquide de batterie).

Veillez par conséquent à une bonne aération dans les salles.

Valeurs de densité de l'acide (kg/l à 20°C)

1,28 batterie chargée

1,21 batterie à moitié chargée

1,16 batterie déchargée

5.2 Fin de la charge de la batterie

Lorsque le processus de chargement est terminé, tournez l'interrupteur de tension de charge sur « 0 ». Retirez la fiche de contact de la prise. - Desserrez tout d'abord le câble noir de la carrosserie. - Ensuite, desserrez le câble rouge du pôle plus de la batterie. - Attention ! En cas de mise à la terre positive, débranchez d'abord le câble de chargement rouge de la carrosserie puis le câble de chargement noir de la batterie. - Revissez les bouchons de la batterie ou enfoncez-les (si présents).

5.3 Processus d'aide au démarrage

6 - 24V 80 A arithm. / 100 A eff

1. Réglez la tension de la batterie (6V / 12V ou 24V)
2. Mettez le changeur de prises sur le niveau 6. (figure 3).
3. Charger la batterie pendant 5 à 10 minutes, comme décrit au repère 5.1 « Charger la batterie »
4. Appuyez sur le bouton-poussoir du dispositif de démarrage à distance et faites démarrer simultanément le véhicule (figure 4).

Après peu de temps, l'interrupteur de surcharge déconnecte l'appareil. Si le processus de démarrage n'a pas réussi, on peut appuyer à nouveau sur le bouton de l'interrupteur de surcharge après env. 3 minutes et recommencer le processus de démarrage. Le processus de démarrage est facilité, si avant de faire démarrer la batterie, elle est chargée pendant env. 10 minutes au niveau de charge le plus élevé.

Mettez l'appareil hors circuit après avoir effectué l'aide au démarrage comme décrit au point 5.2.

6. Protection contre les surcharges

Figure 5 :

L'interrupteur de surcharge intégré protège l'appareil contre les surcharges ou les courts-circuits. Lorsque l'interrupteur de surcharge se déclenche, son bouton-poussoir saute vers l'extérieur ; après une brève pause de refroidissement d'environ 5 minutes, on peut l'enfoncer à nouveau. La protection contre la surchauffe intégrée dans le transformateur protège l'appareil contre un échauffement excessif.

Figure 6 :

Le fusible à lames situé à l'arrière de l'appareil protège l'appareil contre les courts-circuits et les mauvais branchements. Remplacement du fusible à lames : utiliser les mêmes valeurs d'ampérage.

Recommandation

Dans le cas de batteries très déchargées de grande capacité, un interrupteur de surcharge peut se déclencher pour des niveaux de charge élevés, en particulier si la tension secteur est trop importante. Dans ce cas, il est approprié de précharger la batterie avec un niveau de charge inférieur si nécessaire, jusqu'à ce que la protection contre les surcharges tienne.

7. Maintenance et entretien de la batterie

Veillez à ce que votre batterie soit toujours bien montée de façon fixe. - Il faut garantir un raccordement impeccable au réseau de conduites de l'installation électrique. - Gardez la batterie propre et sèche. Graissez légèrement les bornes de raccordement avec une graisse sans acide et résistante aux acides (vaseline). Pour les batteries ne nécessitant pas de maintenance, contrôlez environ toutes les quatre semaines la hauteur du niveau d'acide et remplissez uniquement avec de l'eau distillée en cas de besoin.

8. Nettoyage, maintenance et commande de pièces de rechange

Danger !

Retirez la fiche de contact avant tous travaux de nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes d'aération et le carter du moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation. Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergent ; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.
• Il faut stocker le chargeur dans un endroit sec. Il faut nettoyer les bornes de charge de toute corrosion.

8.2 Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

8.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes :

Type de l'appareil, No. d'article de l'appareil, No. d'identification de l'appareil, No. de pièce de rechange de la pièce requise. Vous trouvez les prix et informations actuelles à l'adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matières diverses, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

10. Consignes de dépannage

Lorsque l'appareil est correctement exploité, aucun dérangement ne devrait se produire. En cas de dérangement, vérifiez les possibilités suivantes avant d'appeler le service après-vente.

Dérangement Cause probable Remède
La protection anti-surcharge se déc- lenche	- Pinces de charge mal branchées	- Connectez la prince de charge rouge au pôle plus, la pince de charge noire à la carrosserie
	- Contact des pinces l'une vers l'autre	- Eliminer le contact
	- Batterie très déchargée	- Choiser un courant de charge inféri-eur
	- Batterie endommagée	- Faites contrôle la batterie par un ou une spécialiste ou remplacez-la
L'affi chage du cou- rant de charge ne fonctionne pas	- Mauvais contact des pinces de charge au pôle de la batterie	- Nettoyez les contacts et les pinces de charge
	- Batterie endommagée	- Faites contrôle la batterie par un ou une spécialiste ou remplacez-la
	- Affi chage du courant de charge incorrect	- Contrôlez le fonctionnement de l'appareil en utilisant une autre bat- terie

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères !

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être collectés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise après l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifications techniques

F

Bon de garantie

Nos produits sont soumis à un contrôle de qualité très strict. Si toutefois il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s'adressent uniquement à des consommateurs, c'est-à-dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie règlent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garantie est gratuite pour vous.
2. La prestation de garantie s'étend exclusivement aux défauts résultant d'une erreur de fabrication ou de matériel d'un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l'appareil, soit à l'échange de l'appareil.

Veuillez noter que nos appareils, conformément au règlement, n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n'y a donc pas de contrat de garantie quand l'appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

1. Sont exclus de notre garantie :
2. les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultat d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.
3. les dommages résultant d'une utilisation abusive ou non conforme (comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la détérioration d'objets étrangers dans l'appareil (comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).
4. les dommages sur l'appareil ou des parties de l'appareil résultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.
5. La durée de garantie est de 24 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet article ou toute autre pièce de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.
6. Pour faire valoir vos droits à la garantie, veuillez enregistrer l'appareil défectueux à l'adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d'achat ou tout autre justificatif de l'achat de votre nouvel appareil. Les appareils envoyés sans les justificatifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l'impossibilité de les enregistrer. Si le défaut de l'appareil est inclus dans la garantie, vous recevrez sans retard un appareil réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l'étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l'appareil à notre adresse de service après-vente.

Pour les pièces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.

F déclare la conformité suivant saufaire le directive CE et les normes concernant l'article
