BRUGSANVISNING CCBC 301 EINHELL

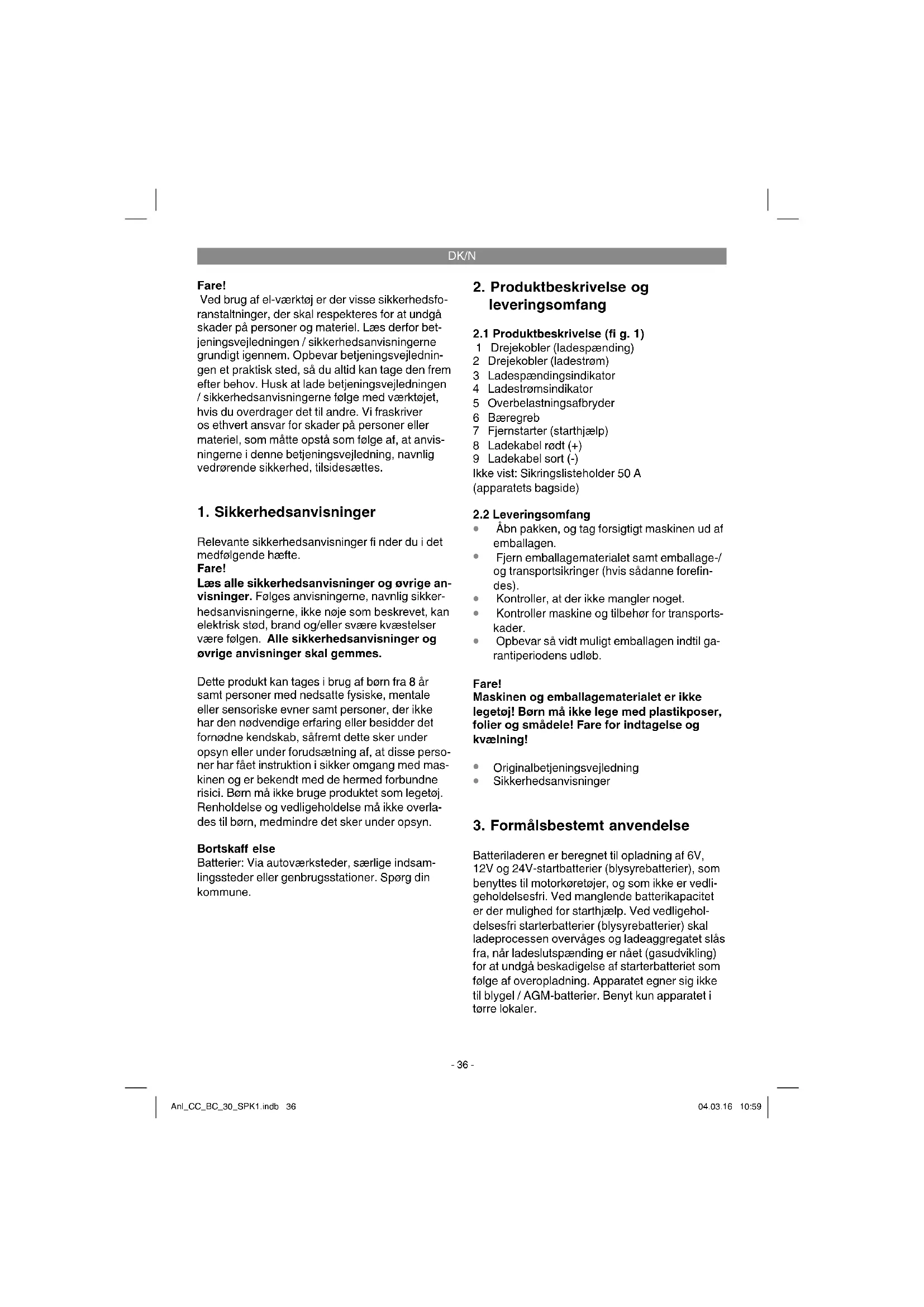

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes. Dette produkt kan tages i brug af børn fra 8 år samt personer med nedsatte fysiske, mentale eller sensoriske evner samt personer, der ikke har den nødvendige erfaring eller besidder det fornødne kendskab, såfremt dette sker under opsyn eller under forudsætning af, at disse perso- ner har fået instruktion i sikker omgang med mas- kinen og er bekendt med de hermed forbundne risici. Børn må ikke bruge produktet som legetøj. Renholdelse og vedligeholdelse må ikke overla- des til børn, medmindre det sker under opsyn. Bortskaff else Batterier: Via autoværksteder, særlige indsam- lingssteder eller genbrugsstationer. Spørg din kommune.

1 Drejekobler (ladespænding) 2 Drejekobler (ladestrøm) 3 Ladespændingsindikator 4 Ladestrømsindikator 5 Overbelastningsafbryder 6 Bæregreb 7 Fjernstarter (starthjælp) 8 Ladekabel rødt (+) 9 Ladekabel sort (-) Ikke vist: Sikringslisteholder 50 A (apparatets bagside)

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Batteriladeren er beregnet til opladning af 6V, 12V og 24V-startbatterier (blysyrebatterier), som benyttes til motorkøretøjer, og som ikke er vedli- geholdelsesfri. Ved manglende batterikapacitet er der mulighed for starthjælp. Ved vedligehol- delsesfri starterbatterier (blysyrebatterier) skal ladeprocessen overvåges og ladeaggregatet slås fra, når ladeslutspænding er nået (gasudvikling) for at undgå beskadigelse af starterbatteriet som følge af overopladning. Apparatet egner sig ikke til blygel / AGM-batterier. Benyt kun apparatet i tørre lokaler. Anl_CC_BC_30_SPK1.indb 36Anl_CC_BC_30_SPK1.indb 36 04.03.16 10:5904.03.16 10:59DK/N

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os eth- vert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

Starthjælpsanordningen er en velkommen hjælp ved startproblemer som følge af mang- lende batterikapacitet. De fl este køretøjsproducenter foreskriver, at batteriet kobles fra det interne lednings- net før opladning. Vi gør opmærksom på, at køretøjer som standard allerede er udstyret med en lang række elektroniske moduler (f.eks. ABS, ASR, indsprøjtningspumpe, bil- computer). Spændingsspidser kan føre til defekt i de elektroniske moduler. Derfor skal batteriet kobles fra det interne ledningsnet ved opladning. Følg også anvisningerne i betjeningsvejledninger til bil, radio, navigati- onssystem osv. En 10-minutters opladning på højeste ladet- rin vil som regel være tilstrækkelig til at star- te et køretøj uden starthjælpsservice.

5.1 Opladning af batteri:

Kontroller batteriets syreniveau. Ved behov fyldes destilleret vand på (om muligt). Vig- tigt! Batterisyre er ætsende. Syrestænk skal omgående vaskes af med masser af vand, opsøg om nødvendigt en læge.

Vælg ladespænding.Bemærk spændingsan- givelsen på batteriet, der skal lades op. Vælg ladestrøm (ampere) i henhold til tallene 1 (laveste ladestrøm) til 6 (højeste ladestrøm). Vær her opmærksom på batteriets mini- mumskapacitet under afsnit 4. Tekniske data.

Slut først det røde ladekabel til batteriets pluspol.

Bagefter tilkobles det sorte ladekabel til batteriets minuspol. Dette skal være væk fra Brændstoftilførslen.

Advarsel! Normalt er den negative batteripol forbundet med karosseriet, og opladningen gennemføres som beskrevet ovenfor. I undta- gelsestilfælde kan det være, at den positive batteripol er forbundet med karosseriet (po- sitiv jordforbindelse). I dette tilfælde tilsluttes det sorte ladekabel til batteriets minuspol. Herefter forbindes det røde ladekabel, på afstand af batteri og benzinledning, med ka- rosseriet.

Efter at batteriet er blevet sluttet til opladeren, kan opladeren sluttes til en stikkontakt med Anl_CC_BC_30_SPK1.indb 37Anl_CC_BC_30_SPK1.indb 37 04.03.16 10:5904.03.16 10:59DK/N

230V~50Hz. Tilslutning til stikkontakt med an- den netspænding må ikke finde sted. Vigtigt! Opladningen kan fremkalde farlig knaldgas - undgå derfor gnistdannelse og åben ild, mens opladning finder sted. Eksplosionsfare! Beregning af ladetid: Ladetiden afhænger af batteriets ladetilstand. Ved et tomt batteri kan den omtrentlige ladetid bereg- nes ud fra følgende formel: Batterikapacitet i Ah Ladetid/h = Amp. (ladestrøm arithm.) 24 Ah Eksempel = = 9,6 h max. 2,5 A Ved et batteri, der er normalt afl adt, strømmer der en høj begyndelsesstrøm, der cirka svarer til mærkestrømmen. Med tiltagende ladetid falder ladestrømmen. Ved gamle batterier, hvor ladestrømmen ikke går tilbage, foreligger der en defekt, f.eks. cellekorts- lutning eller ældningsskader. Ladestrømmen skal udgøre 1/10 til 1/6 af batteri- kapaciteten. Vigtigt! Overskrid ikke ladetiden. Når ladetiden er gået, trækkes stikket til strømforsyningen ud af stikkontakten, og batteriet kobles af opladeren. Den eneste måde at fi nde den nøjagtige lade- tilstand på er at måle syremassefylden med en syrehævert. Bemærk! Under opladningen frigøres gasser (blæredannelse på batterivæskens over- fl ade). Sørg derfor for god udluftning i lokalerne. Værdier for syremassefylde (kg/l ved 20°C) 1,28 Batteri opladt 1,21 Batteri halvt opladt 1,16 Batteri afl adt

5.2 Opladning af batteri afsluttes

Når opladningen er fuldført, drejes ladespæn- dingsafbryderen hen på “0”.

Træk stikket ud af stikkontakten.

Bagefter frigør du det røde ladekabel fra bat- teriets pluspol.

Vigtigt! Ved positiv jordforbindelse løsnes først det røde ladekabel fra karosseriet og så det sorte ladekabel fra batteriet.

5.3 Fremgangsmåde ved starthjælp

6 - 24V 80 A arithm. / 100 A eff .

1. Indstil batterispændingen (6V / 12V eller 24V)

2. Stil strømtrinsvælgeren på 6 (fi g. 3).

3. Foretag foropladning af batteriet i 5-10 minut-

ter, som beskrevet under punkt 5.1 „Oplad- ning af batteri“.

4. Tryk på knappen til fjernstartsanordningen,

samtidig med at du starter køretøjet (fi g. 4). Efter kort tid kobler overbelastningsafbryderen apparatet fra. Hvis startproceduren mislykkes, ventes i ca. 3 minutter; tryk så knappen på over- belastningsafbryderen ind igen, og gentag start- proceduren. Det vil lette startproceduren, hvis batteriet oplades med det højeste ladetrin i ca. 10 minutter før start. Når starthjælpen er gennemført, tages apparatet ud af drift som beskrevet under 5.2.

6. Overbelastningssikring

Fig. 5: Den integrerede overbelastningsafbryder beskyt- ter apparatet mod overbelastning eller kortslut- ning. Ved frakobling af overbelastningsafbryderen springer dennes trykknap videre udad; efter en kort afkølingspause på ca. 5 minutter kan den trykkes ind igen. Termobeskyttelsen, der er viklet ind i transformeren, beskytter apparatet mod for kraftig opvarmning. Fig. 6: Sikringslisten på bagsiden af apparatet beskytter apparatet mod kortslutning og omvendt polaritet. Skift af sikringsliste: Brug samme amperetal. Bemærk Ved dybafl adede batterier med stor kapacitet kan det forekomme, at en overbelastningsafbryder ud- løser ved de øverste ladetrin, især ved ekstra høj netspænding. I givet fald vil det være hensigts- mæssigt at foroplade batteriet i kort tid ved et lavt ladetrin, indtil overbelastningssikringen holder. Anl_CC_BC_30_SPK1.indb 38Anl_CC_BC_30_SPK1.indb 38 04.03.16 10:5904.03.16 10:59DK/N

7. Vedligeholdelse og pleje af batteri

Batteriet skal altid være fast indbygget.

Der skal være etableret en fejlfri forbindelse til det elektriske anlægs ledningsnet.

reservedelsbestilling Fare! Træk stikket ud af stikkontakten inden vedligehol- delsesarbejde.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang efter brug.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el- værktøj, øger det risikoen for elektrisk stød.

Opladeren skal opbevares i et tørt rum. Lade- klemmerne skal frigøres for korrosion.

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

9. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune. Anl_CC_BC_30_SPK1.indb 39Anl_CC_BC_30_SPK1.indb 39 04.03.16 10:5904.03.16 10:59DK/N

10. Information om fejlafhjælpning

Hvis apparatet anvendes korrekt, skulle der ikke opstå forstyrrelser. I tilfælde af forstyrrelse skal du kont- rollere følgende, inden du kontakter kundeservice. Fejl Mulig årsag Afhjælpning Overbelastningssik- ring udløser - Ladetænger tilsluttet forkert - Ladetængernes indbyrdes kontakt - Batteri kraftigt afl adt - Batteri beskadiget - Slut rød ladetang til pluspol, sort ladetang til karosseri - Afhjælp kontaktproblem - Vælg lavere ladestrøm - Lad batteriet efterse af en fagmand, skiftes evt. ud Ladestrømsindika- tor fungerer ikke - Ladetængernes kontakt til batteri- polerne er dårlig - Batteri beskadiget - Fejlbehæftet ladestrømsindikator - Rens kontakter og ladetænger - Lad batteriet efterse af en fagmand, skiftes evt. ud - Afprøv apparatets funktion med et andet batteri Anl_CC_BC_30_SPK1.indb 40Anl_CC_BC_30_SPK1.indb 40 04.03.16 10:5904.03.16 10:59DK/N

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_CC_BC_30_SPK1.indb 41Anl_CC_BC_30_SPK1.indb 41 04.03.16 10:5904.03.16 10:59DK/N

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa- rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti- en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat- tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_CC_BC_30_SPK1.indb 42Anl_CC_BC_30_SPK1.indb 42 04.03.16 10:5904.03.16 10:59S
