BRUKSANVISNING Power XQuattrocharger 4A EINHELL

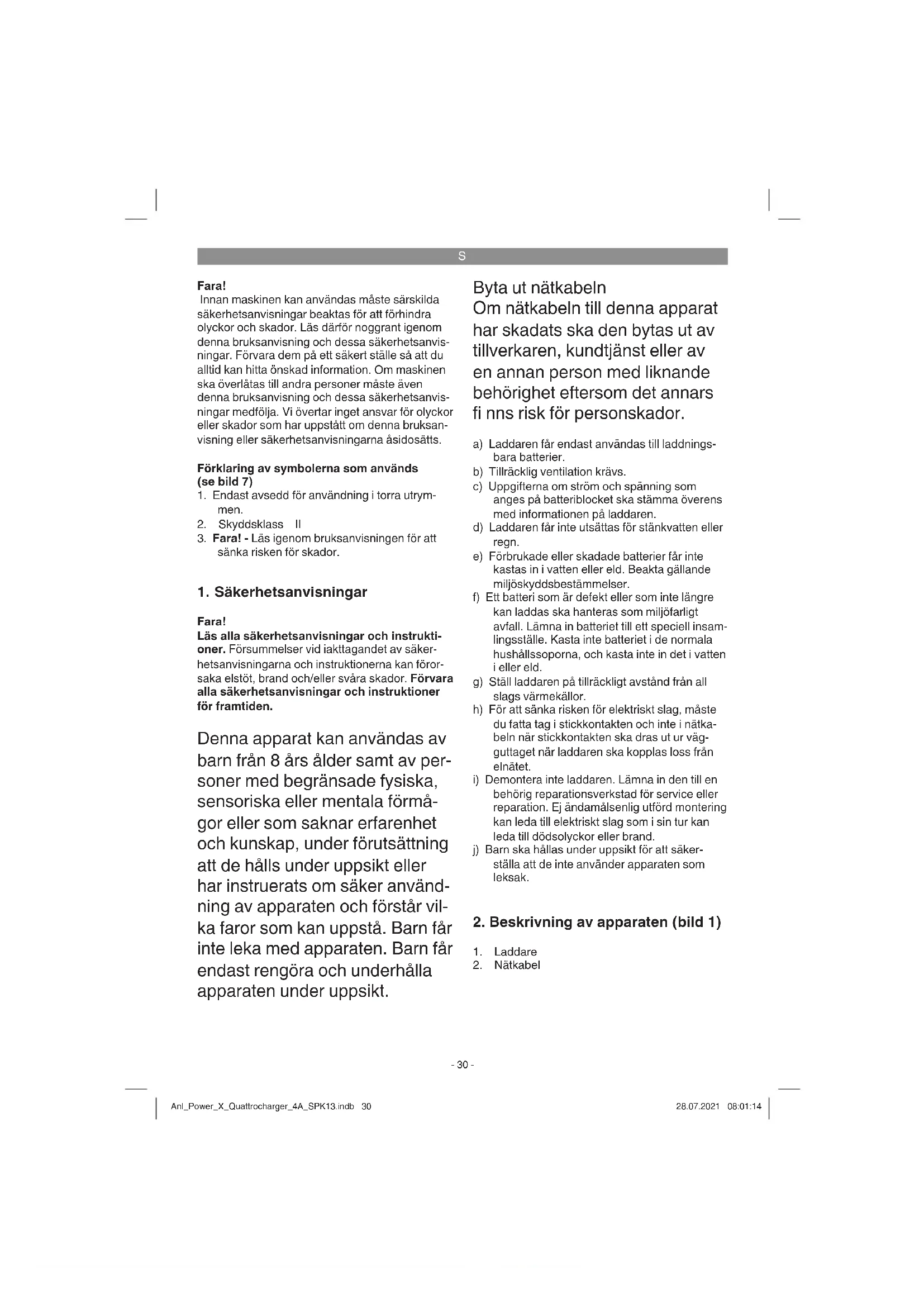

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts. Förklaring av symbolerna som används (se bild 7)

1. Endast avsedd för användning i torra utrym-

3. Fara! - Läs igenom bruksanvisningen för att

sänka risken för skador.

1. Säkerhetsanvisningar

Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden. Denna apparat kan användas av barn från 8 års ålder samt av per- soner med begränsade fysiska, sensoriska eller mentala förmå- gor eller som saknar erfarenhet och kunskap, under förutsättning att de hålls under uppsikt eller har instruerats om säker använd- ning av apparaten och förstår vil- ka faror som kan uppstå. Barn får inte leka med apparaten. Barn får endast rengöra och underhålla apparaten under uppsikt. Byta ut nätkabeln Om nätkabeln till denna apparat har skadats ska den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars fi nns risk för personskador. a) Laddaren får endast användas till laddnings- bara batterier. b) Tillräcklig ventilation krävs. c) Uppgifterna om ström och spänning som anges på batteriblocket ska stämma överens med informationen på laddaren. d) Laddaren får inte utsättas för stänkvatten eller regn. e) Förbrukade eller skadade batterier får inte kastas in i vatten eller eld. Beakta gällande miljöskyddsbestämmelser. f) Ett batteri som är defekt eller som inte längre kan laddas ska hanteras som miljöfarligt avfall. Lämna in batteriet till ett speciell insam- lingsställe. Kasta inte batteriet i de normala hushållssoporna, och kasta inte in det i vatten i eller eld. g) Ställ laddaren på tillräckligt avstånd från all slags värmekällor. h) För att sänka risken för elektriskt slag, måste du fatta tag i stickkontakten och inte i nätka- beln när stickkontakten ska dras ut ur väg- guttaget när laddaren ska kopplas loss från elnätet.

i) Demontera inte laddaren. Lämna in den till en

behörig reparationsverkstad för service eller reparation. Ej ändamålsenlig utförd montering kan leda till elektriskt slag som i sin tur kan leda till dödsolyckor eller brand. j) Barn ska hållas under uppsikt för att säker- ställa att de inte använder apparaten som leksak.

2. Beskrivning av apparaten (bild 1)

4. Använda apparaten

4.1 Ladda batteriet (bild 2)

Maximalt fyra batterier kan laddas med laddaren. Med oberoende laddning kan även olika batterier (t.ex. 2,0 Ah; 4,0 Ah; 3,0 Ah och 5,2 Ah) laddas samtidigt på laddaren med de angivna laddnings- tiderna. Tänk på att endast max. två batterier kan laddas samtidigt.

1. Dra ut batteriet (a) ur maskinen handtaget

samtidigt som du trycker in spärrknappen (b).

2. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän- ningen i vägguttaget. Anslut laddarens (1) stickkontakt till vägguttaget. De gröna lysdio- derna börjar blinka.

3. Sätt batteriet eller batterierna (a) på laddaren

4. Under punkt 7 „Lampor på laddaren“ fi nns en

tabell som förklarar vad de olika lysdioderna på laddaren betyder. Om batteriet inte kan laddas måste du kontrollera

att nätspänning finns i vägguttaget

att det finns fullgod kontakt vid laddningskon- takterna i laddaren. Om batteriet fortfarande inte kan laddas måste du skicka in

samt batteriet till vår kundtjänstavdelning. För en professionell returnering vill vi be dig att kontakta vår kundtjänst eller butiken där du köpte produkten. När du returnerar eller avfallshanterar batte- rier eller batteridrivna produkter, måste du se till att dessa förpackas separat i plastpåsar för att undvika kortslutningar eller brand! För att batteriets livslängd ska bli så lång som möjligt ska batteriet alltid laddas i god tid. Detta är alltid nödvändigt om du märker att maskinens prestanda börjar försvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet förstörs!

4.2 Ladda fyra batterier (bild 3)

Om fyra batterier har satts in kommer alltid endast de två batterier som befi nner sig mitt emot varan- dra (parallellt eller diagonalt) att laddas. Se bild 3. När detta batteripar har laddats klart kommer det andra paret att laddas. Paret som laddas först indikeras med gula lysdio- der och är beroende av turordningen när batteri- erna sattes in. Om den gula lysdioden blinkar befi nner sig batte- riet / batteriparet i väntläge. Om den gula lysdioden lyser laddas batteriet / batteriparet enligt de röda och gröna lysdioderna som beskrivs under punkt 7 ”Lampor på ladda- ren”.

4.3 Ladda två batterier samtidigt (bild 4-6)

Om endast två batterier ska laddas samtidigt är detta endast möjligt om ett batteri sitter på varje sida enligt beskrivningen i bild 4, 5 och 6. Bat- terierna sitter antingen diagonalt eller mitt emot varandra. Om de båda batterierna har anslutits på samma sida, kommer först det ena och sedan det andra batteriet att laddas. Var uppmärksam på de gula lysdioderna (se 4.2). Anl_Power_X_Quattrocharger_4A_SPK13.indb 31Anl_Power_X_Quattrocharger_4A_SPK13.indb 31 28.07.2021 08:01:1428.07.2021 08:01:14S

5. Rengöring, underhåll

Dra alltid ut stickkontakten om apparaten ska rengöras. Apparaten får inte förvaras i fuktig omgivning eller vid platser med frätande gaser, utan ska förvaras på en torr plats utom räckhåll för barn.

5.1 Rengöra apparaten

Se till att apparatens yta hålls ren och torka endast av med en torr duk.

5.2 Underhålla apparaten

I apparatens inre fi nns inga delar som kräver underhåll. Apparaten får inte demonteras. Kontakta leveran- tören eller tillverkaren om apparaten har skadats.

6. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Lämna in defekta komponenter till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik. Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövän- lig återvinning. Återvinnings-alternativ till begäran om återsänd- ning: Som ett alternativ till returnering är ägaren av elut- rustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhänder- tas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elekt- riska komponenter vars syfte har varit att komplet- tera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumenta- tion och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG. Med förbehåll för tekniska ändringar. Anl_Power_X_Quattrocharger_4A_SPK13.indb 32Anl_Power_X_Quattrocharger_4A_SPK13.indb 32 28.07.2021 08:01:1428.07.2021 08:01:14S

7. Lampor på laddaren

Indikeringsstatus Betydelse och åtgärder Gul lysdi- ode Röd lysdiod Grön lysdiod Från Blinkar Driftberedd Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren. Till Från Laddning Laddaren snabbladdar batteriet. De olika laddningstiderna anges på laddaren. Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga laddningstiderna till viss del avvika från angivna laddningstider. Från Till Batteriet har laddats och är klart för användning. Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt. Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min. Åtgärd: Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet. Blinkar Från Anpassningsladdning Laddaren har ställts in på ett läge för skonsam laddning. Av säkerhetsskäl laddas batteriet upp långsammare och be- höver mer tid. Detta kan ha följande orsaker: - Batteriet har inte laddats under mycket lång tid. - Batteriets temperatur är inte i idealområdet. Åtgärd: Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare. Blinkar Blinkar Störning Batteriet kan inte längre laddas. Batteriet är defekt. Åtgärd: Ett defekt batteri får inte längre laddas. Ta ut batteriet ur laddaren. Till Till Temperaturstörning Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C) Åtgärd: Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C). Blinkar Om den gula lysdioden blinkar befi nner sig batteriet / batte- riparet i väntläge. Till Om den gula lysdioden lyser laddas batteriet / batteriparet enligt de röda och gröna lysdioderna som beskrivs under punkt 7 ”Lampor på laddaren”. Anl_Power_X_Quattrocharger_4A_SPK13.indb 33Anl_Power_X_Quattrocharger_4A_SPK13.indb 33 28.07.2021 08:01:1428.07.2021 08:01:14S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin:

www.Einhell-Service.com. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_Power_X_Quattrocharger_4A_SPK13.indb 34Anl_Power_X_Quattrocharger_4A_SPK13.indb 34 28.07.2021 08:01:1528.07.2021 08:01:15CZ
