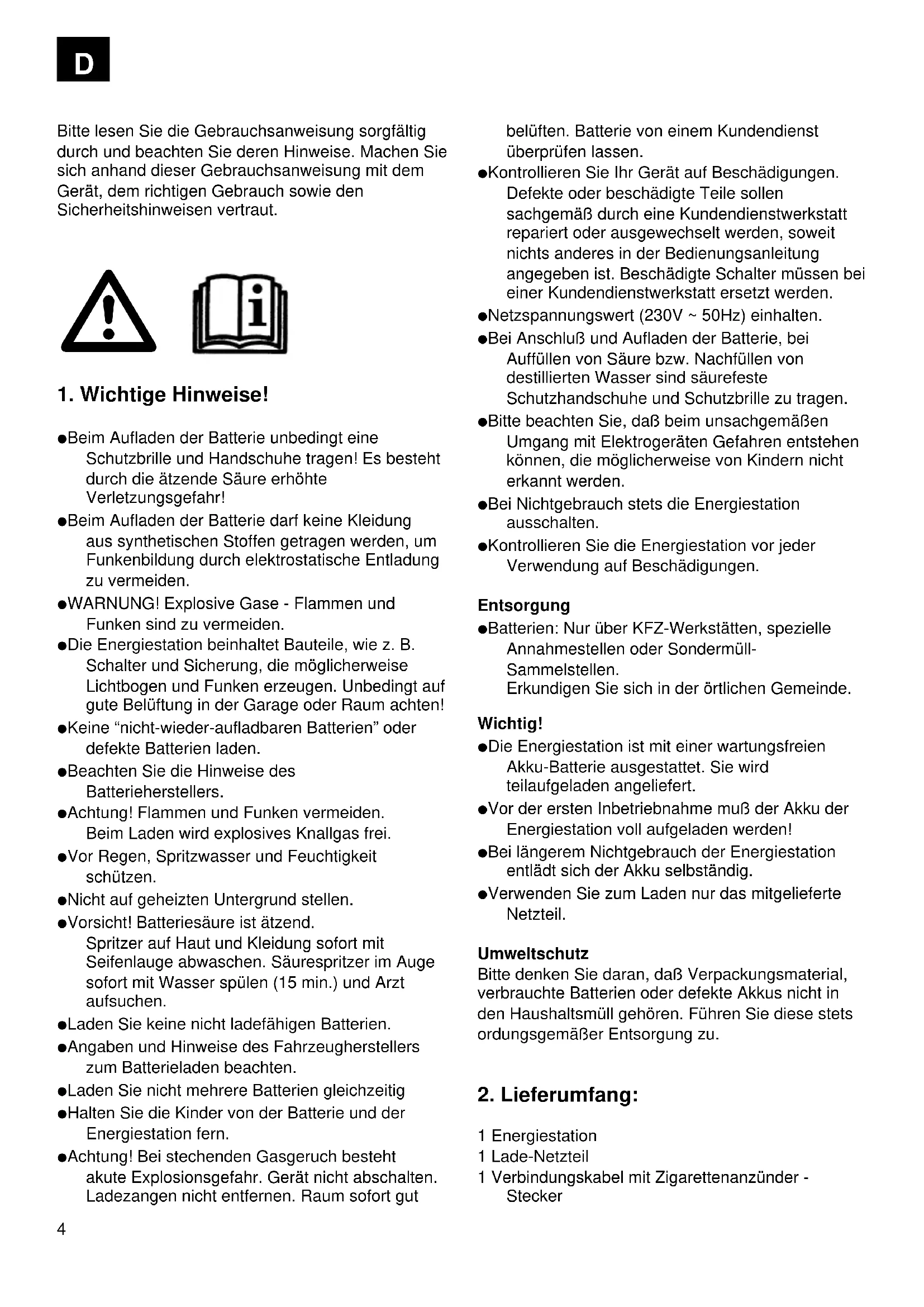

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

1. Wichtige Hinweise!

Beim Aufladen der Batterie unbedingt eine Schutzbrille und Handschuhe tragen! Es besteht durch die ätzende Säure erhöhte Verletzungsgefahr! Beim Aufladen der Batterie darf keine Kleidung aus synthetischen Stoffen getragen werden, um Funkenbildung durch elektrostatische Entladung zu vermeiden. WARNUNG! Explosive Gase - Flammen und Funken sind zu vermeiden. Die Energiestation beinhaltet Bauteile, wie z. B. Schalter und Sicherung, die möglicherweise Lichtbogen und Funken erzeugen. Unbedingt auf gute Belüftung in der Garage oder Raum achten! Keine “nicht-wieder-aufladbaren Batterien” oder defekte Batterien laden. Beachten Sie die Hinweise des Batterieherstellers. Achtung! Flammen und Funken vermeiden. Beim Laden wird explosives Knallgas frei. Vor Regen, Spritzwasser und Feuchtigkeit schützen. Nicht auf geheizten Untergrund stellen. Vorsicht! Batteriesäure ist ätzend. Spritzer auf Haut und Kleidung sofort mit Seifenlauge abwaschen. Säurespritzer im Auge sofort mit Wasser spülen (15 min.) und Arzt aufsuchen. Laden Sie keine nicht ladefähigen Batterien. Angaben und Hinweise des Fahrzeugherstellers zum Batterieladen beachten. Laden Sie nicht mehrere Batterien gleichzeitig Halten Sie die Kinder von der Batterie und der Energiestation fern. Achtung! Bei stechenden Gasgeruch besteht akute Explosionsgefahr. Gerät nicht abschalten. Ladezangen nicht entfernen. Raum sofort gut belüften. Batterie von einem Kundendienst überprüfen lassen. Kontrollieren Sie Ihr Gerät auf Beschädigungen. Defekte oder beschädigte Teile sollen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Netzspannungswert (230V ~ 50Hz) einhalten. Bei Anschluß und Aufladen der Batterie, bei Auffüllen von Säure bzw. Nachfüllen von destillierten Wasser sind säurefeste Schutzhandschuhe und Schutzbrille zu tragen. Bitte beachten Sie, daß beim unsachgemäßen Umgang mit Elektrogeräten Gefahren entstehen können, die möglicherweise von Kindern nicht erkannt werden. Bei Nichtgebrauch stets die Energiestation ausschalten. Kontrollieren Sie die Energiestation vor jeder Verwendung auf Beschädigungen. Entsorgung Batterien: Nur über KFZ-Werkstätten, spezielle Annahmestellen oder Sondermüll- Sammelstellen. Erkundigen Sie sich in der örtlichen Gemeinde. Wichtig! Die Energiestation ist mit einer wartungsfreien Akku-Batterie ausgestattet. Sie wird teilaufgeladen angeliefert. Vor der ersten Inbetriebnahme muß der Akku der Energiestation voll aufgeladen werden! Bei längerem Nichtgebrauch der Energiestation entlädt sich der Akku selbständig. Verwenden Sie zum Laden nur das mitgelieferte Netzteil. Umweltschutz Bitte denken Sie daran, daß Verpackungsmaterial, verbrauchte Batterien oder defekte Akkus nicht in den Haushaltsmüll gehören. Führen Sie diese stets ordungsgemäßer Entsorgung zu.

1 Energiestation 1 Lade-Netzteil 1 Verbindungskabel mit Zigarettenanzünder - Stecker

3. Technische Daten:

Akku: 12 V / 18 Ah Ausgangsspannungen, unstabilisiert: 3 V; 6 V; 9 V max. Stromaufnahme: 1 A Ausgangsspannungen/ 12 V/10 A über max. Stromaufnahme: 1 Zigaretten- anzündersteckdosen Starthilfe: 12 V / 600 A, max. 5 sec. Netzteil: Netzspannung: 230 V ~ 50 Hz Ausgang Netzteil: Nennspannung: 15 V Nennstrom: 1000 mA Nennleistung: 7,5 V Lampe: 12V / 5 W

4. Laden der Energiestation mit

1. Den EIN/AUS Schalter (Bild 1 / Pos. 1) in

Stellung „CHA“ schalten.

2. Verbinden Sie die Anschlußleitung, des

beiliegenden Netzteils, mit der Ladebuchse „CHARGE“ (Bild 1 / Pos. 7) des Gerätes.

3. Stecken Sie das Netzteil in eine Steckdose mit

4. Die Ladezeit beträgt etwa 24 Stunden.

5. Beim Ladevorgang leuchtet die rote Leuchtdiode

(Bild 2 / Pos. 4) und zeigt dadurch, daß der Ladevorgang begonnen hat. Ist der Ladevorgang abgeschlossen, d.h. der Akku ist voll geladen, leuchtet zusätzlich noch die grüne Leuchtdiode (Bild 2 / Pos. 3).

6. Das mitgelieferte Zigarettenanzünderstecker -

Kabel darf nicht zum Laden der Energiestation verwendet werden.

Ausgang 12V über Zigarettenanzünderanschluß. 10 Ampere max.: Der 12V Ausgang ( Bild 1 / Pos. 2) ist max. mit 10A belastbar, d.h. Ihnen stehen max. 10A zur Verfügung. Achten Sie daher auf die Leistungs - und Stromaufnahmewerte des Verbrauchers, um die Energiestation nicht zu überlasten. Falls Ihnen nur die Leistungsdaten des Verbrauchers bekannt sind können Sie den max. Strom sehr einfach berechnen. Rechenbeispiel: Verbraucher: 12V / 50W Der Aufnahmestrom beträgt: 50W / 12V = 4,17A Das mitgelieferte Zigarettenanzünderkabel kann benutzt werden, um einen geeigneten Verbraucher anzuschließen. Um den 12V Ausgang zu benutzten, entfernen Sie die Schutzkappe und schließen Ihren Verbraucher an. Anschließend betätigen Sie den Schalter (Bild 1 / Pos. 1). Ausgang 3V / 6V / 9V; 1 Ampere max.: Alle drei Ausgänge zusammen sind mit max. 1 A belastbar, d. h. Ihnen stehen max. 1 A zur Verfügung. Die Stabilisierung der Ausgänge 3 V; 6 V und 9 V kann für manche Elektronikgeräte (Videokameras, Laptop, usw.) nicht ausreichend sein. Beachten Sie daher die Bedienungs- anleitung Ihres Gerätes bevor Sie dieses anschließen. Hinweis auf Sonderzubehör in der Bedienungsanleitung des zu betreibenden Gerätes sind zu berücksichtigen. (z. B. Adapter für 12 V Anschluß über Zigarettenanzünder- buchse in PKW’s für Videokameras, usw.) Diese Ausgänge sind mit einer Feinsicherung abgesichert. Diese Sicherung befindet sich auf der Gerätevorderseite neben dem „EIN/AUS”- Schalter. Bei eventueller Zerstörung der Sicherung nur durch eine Sicherung mit gleichen Amperewert ersetzen. Verbinden Sie die Ausgangsbuchse 3 V - 6 V - 9 V an der Geräte-Vorderseite über eine geeignete Anschlußleitung mit dem, mit Spannung zu versorgenden, Gerät. Achten Sie auf die Spannungs und Stromwerte der zu versorgenden Geräte, um die Energiestation nicht zu überlasten. Eine Überlastung kann zu eventueller Zerstörung des Gerätes führen.

6. Betätigung der Lampe (12V / 5W)

Um die Lampe einzuschalten gehen Sie wie folgt vor: Bringen Sie den Schalter (Bild 1/ Pos.1) in Stellung „ON“ Die Lampe wird durch den Schalter (Bild 1/ Pos.

5) ein bzw. ausgeschaltet.

7. Starthilfe für das Kraftfahrzeug

Die Ladekabel mit den Polzangen befinden sich im Aufbewahrungsfach an beiden Seiten des Gerätes. Wenn Sie die Ladekabel nicht benötigen, nehmen Sie die Ladekabel nicht aus dem Gerät. Achtung! Kurzschlußgefahr bei Berührung der Polzangen Die Energiestation kann nur bei teilentladener Kraftfahrzeugbatterie als Starthilfe verwendet werden. Dies bedeutet Sie können nur eine begrenzte Kapazität in die Kraftfahrzeug-Batterie befördern. Zum Starten totalentladener Batterie ist die Energiestation nicht geeignet! Die Starthilfeeinrichtung der Energiestation bietet bei Startschwierigkeiten, aufgrund fehlender Batteriekapazität in der Fahrzeugbatterie, eine willkommene Hilfe. Wir weisen darauf hin, dass die Fahrzeuge in der Standardausstattung bereits mit zahlreichen Elektronikbausteinen (wie z. B. ABS, ASR, Einspritzpumpe, Bordcomputer und Autotelefon) ausgerüstet sind. Die erhöhte Startspannung und auftretende Spannungsspitzen können beim Startvorgang evtl. zu Defekten in den Elektronikbausteinen führen. Folgeschäden durch Starthilfe verursacht, können nicht von der Produkt- haftung gedeckt werden. Beachten Sie bitte die Hinweise in Bedienungsanleitungen für Auto, Radio, Autotelefon, usw. Achtung! Nur bei vollgeladener Energiestation mit voller Kapazität können Sie einen Strom von 600 A 5 Sekunden lang entnehmen. Anwendung der Energiestation bei Starthilfe:

1. Der Schalter (Bild 1 / Pos. 1) muß bei Starthilfe

in Stellung „OFF” gestellt werden.

2. Verbinden Sie die rote Leitung (+) der

Energiestation mit dem PLUS-Pol (+) der Auto- Batterie.

3. Verbinden Sie die schwarze Leitung (-) der

Energiestation mit der Fahrzeugmasse des Fahrzeuges, z. B. am Masseband oder einer anderen blanken Stelle am Motorblock, soweit wie möglich von der Batterie entfernt anklemmen, um das Zünden von möglicherweise entwickeltem Knallgas zu verhindern.

4. Jetzt können Sie einen Startversuch des Motors

bei angeschlossener Energiestation durchführen. Achten Sie darauf, daß der Startversuch nicht länger als 20 Sekunden dauert, da beim Starten ein sehr hoher Strom fließt.

5. Zuerst entfernen Sie die Polzange am

Masseband (Minuspol).

6. Anschließend entfernen Sie bitte das

Starthilfekabel vom PLUS-Pol (+) der Autobatterie.

7. Nach diesen Startversuch muß die

Energiestation wieder geladen werden.

8. Batteriezustandskontrolle

Die Leuchtdioden (Bild 2 / Pos. 1 und 2) geben Auskunft über den Zustand der Akku-Batterie. Die grüne Leuchtdiode (Pos.2) leuchtet, wenn der Akku der Energiestation voll geladen ist. Die rote Leuchtdiode (Pos.1) leuchtet zusätzlich, wenn der Akku der Energiestation leer ist. Die Energiestation muß anschließend wieder geladen werden. Die Leuchtdioden (Bild 2 / Pos. 3 und 4) geben Ihnen Auskunft über den Ladezustand des Akkus. Die rote Leuchtdiode (Pos. 4) leuchtet, sobald Sie die Engergiestation laden. Ist die Energiestation voll aufgeladen leuchtet noch zusätzlich die grüne Leuchtdiode (Pos.3).

9.Wechseln der Lampe Achtung! Die Lampe muß ausgeschaltet sein. Zum Wechseln der Lampe gehen Sie bitte wie folgt vor:

1. Drehen Sie die Lampenfassung (Bild3 / Pos.1)

gegen den Uhrzeigersinn.

2. Ziehen Sie die Fassung der Lampe aus dem

Gehäuse der Energiestation.

3. Entnehmen Sie vorsichtig mit einem Tuch die

Lampe, hierbei drücken Sie vorsichtig die Lampe ins Gehäuse und drehen sie ein kleines Stück gegen den Uhrzeigersinn.

4. Die Lampe kann entnommen werden. Achten Sie

darauf das der Reflektor nicht zerstört wird.

5. Der Einbau erfolgt in der umgekehrten

10. Wartung und Pflege

Bei sämtlichen Reinigungs- und Wartungsarbeiten ist grundsätzlich die Energiestation auszuschalten und alle Anschlüsse vom Gerät zu entfernen. Verwenden Sie zur Reinigung der Oberfläche möglichst immer nur ein weiches trockenes Tuch und keine scharfen Lösungsmittel. Wenn unbedingt nötig, können Sie Schmutz mit einem nur leicht angefeuchteten Lappen beseitigen.

11. Ersatzteilbestellung

1. Bei eventuellen Ersatzteilbedarf sollten folgende

Angaben gemacht werden:

3. Artikelnummer des Gerätes

4. Identnummer des Gerätes

5. Ersatzteilnummer des erforderlichen Ersatzteils

3. Technische gegevens :

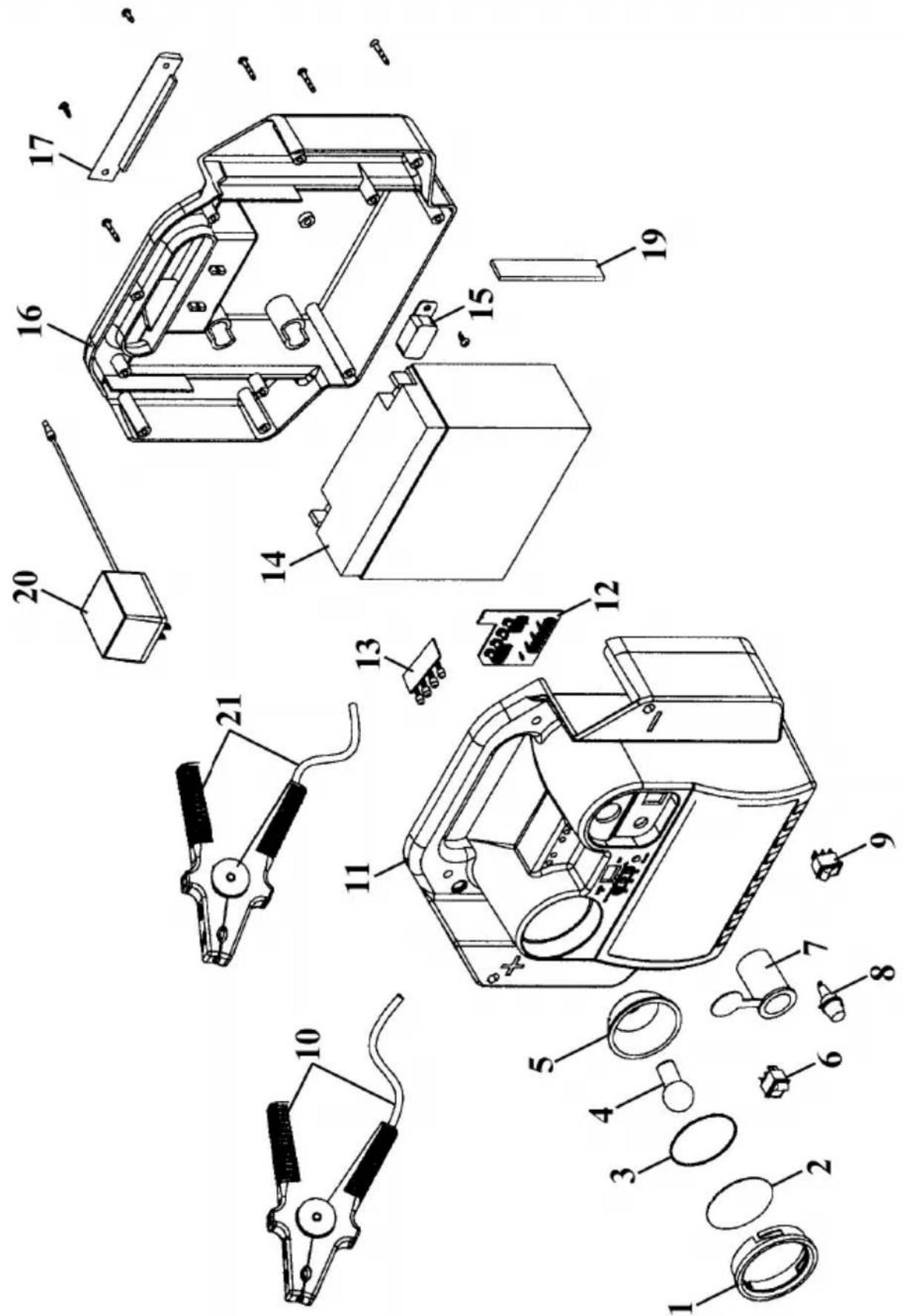

GR49 Ersatzteilzeichnung EGS 3500

Pos. Beschreibung Ersatzteilnr. 01 Rahmenteil 10.912.10.01 02 Kunststoffglas 10.912.10.02 03 Gummidichtung 10.912.10.03 04 Leuchtmittel 10.912.10.04 05 Reflektor 10.912.10.05 06 Ein/Aus Schalter „Licht“ 10.912.10.06 07 12V Buchse 10.912.10.07 08 Sicherungshalter komplett 10.912.10.08 09 Ein/Aus Schalter 10.912.10.09 10 Ladekabel schwarz komplett 10.912.10.10 11 Gehäusehälfte vorne 10.912.10.11 12 Elektronikplatine 10.912.10.12 13 LED - Platine 10.912.10.13 14 Akku 10.912.10.14 15 Abdeckung 10.912.10.15 16 Gehäusehälfte hinten 10.912.10.16 17 Halteteil 10.912.10.17 19 Gummi 10.912.10.19 20 Netzteil 10.912.10.20 20 Netzteil -GB 10.912.12.01 21 Ladekabel rot komplett 10.912.10.21 o.B. Feinsicherung 73.204.50 EGS 3500 Art.Nr.: 10.912.10, I-Nr.: 01010 EGS 3500 - GB Art.Nr.: 10.912.12, I-Nr.: 0101051
