Merk	Einhell
Model	EGS 3500
Producttype	Energiecentrale met startondersteuning
Interne batterijspanning	12 V
Interne batterijcapaciteit	18 Ah
Laagspanningsuitgangen	3 V, 6 V, 9 V (niet gestabiliseerd)
Maximale stroom laagspanningsuitgangen	1 A (totaal)
12 V uitgang (sigarettenaansteker)	10 A max
Startondersteuning	12 V, 600 A max (5 seconden)
Ingebouwde lamp	12 V / 5 W
Netvoeding	230 V ~ 50 Hz
Externe lader (voedingseenheid)	15 V / 1000 mA
Laadtijd	Ongeveer 24 uur
Beveiliging laagspanningsuitgangen	Zekering 2 A
Laadindicatoren	Rode LED (laden) en groene LED (vol)
Indicatoren interne batterijstatus	Groene LED (vol) en rode LED (leeg)
Onderhoud en reiniging	Reinigen met een droge, zachte doek; geen agressieve schoonmaakmiddelen gebruiken
Veiligheid	Draag een veiligheidsbril en handschoenen; vermijd vuur en vonken; laad geen niet-oplaadbare batterijen
Reserveonderdelen en repareerbaarheid	Zekering en lamp vervangbaar; reserveonderdelen beschikbaar via artikelnummer en identificatienummer
Garantie	2 jaar

Veelgestelde vragen - EGS 3500 EINHELL

Hoe laad ik de energiecentrale op?

Zet de schakelaar op de stand CHA. Sluit de kabel van de meegeleverde voeding aan op de CHARGE-aansluiting. Steek de voeding in een 230V-stopcontact. Het laden duurt ongeveer 24 uur. De rode LED geeft aan dat er wordt geladen, de groene LED gaat branden wanneer het laden is voltooid.

Kan ik de energiecentrale gebruiken om mijn auto te starten?

Ja, als de accu van de auto gedeeltelijk ontladen is (niet helemaal leeg). Zorg ervoor dat de centrale volledig is opgeladen. Zet de schakelaar op OFF. Sluit de rode kabel (+) aan op de positieve pool van de accu en de zwarte kabel (-) op de massa van het voertuig. Overschrijd de 5 seconden starttijd niet.

Welke uitgangen zijn beschikbaar en wat zijn hun limieten?

De centrale heeft drie laagspanningsuitgangen: 3V, 6V, 9V met een maximale totale stroom van 1A. Het heeft ook een sigarettenaansteker-aansluiting 12V die tot 10A ondersteunt. Tot slot biedt een startondersteuningsfunctie tot 600A gedurende 5 seconden.

Hoe weet ik of de interne batterij volledig is opgeladen?

Tijdens het laden brandt de rode LED (positie 4). Zodra de batterij volledig is opgeladen, gaat de groene LED (positie 3) ook branden. Voor de batterijstatus zonder opladen geeft de groene LED (positie 2) aan dat deze vol is en de rode LED (positie 1) geeft aan dat de batterij leeg is.

Kan ik gevoelige elektronische apparaten (camera, GPS) opladen via de 3/6/9V-uitgangen?

Let op: deze uitgangen zijn niet gestabiliseerd, wat sommige elektronische apparaten kan beschadigen. Raadpleeg de handleiding van uw apparaat voordat u het aansluit. Gebruik bij voorkeur de 12V-uitgang met een geschikte adapter voor gevoelige apparaten.

Wat moet ik doen als de zekering doorslaat op de laagspanningsuitgangen?

Koppel het apparaat los. Vervang de zekering door een exemplaar met dezelfde waarde: 2 A. De zekering bevindt zich naast de AAN/UIT-schakelaar. Vervang nooit door een zekering met een andere waarde.

Hoe vervang ik de lamp van de energiecentrale?

Schakel de centrale uit. Draai de lamphouder tegen de klok in en verwijder deze. Verwijder voorzichtig de lamp met een doek door deze licht te draaien. Monteer in omgekeerde volgorde. Gebruik een vervangende lamp 12V / 5W.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril en beschermende handschoenen tegen zuur. Vermijd vuur en vonken, omdat er explosieve gassen kunnen vrijkomen. Laad geen niet-oplaadbare batterijen. Zorg voor goede ventilatie. Was elk contact met zuur onmiddellijk.

Hoe reinig ik de energiecentrale?

Gebruik alleen een droge, zachte doek. Gebruik nooit agressieve schoonmaakmiddelen of vloeistoffen. Indien nodig kunt u de doek licht bevochtigen. Koppel het apparaat altijd los voor het reinigen.

Wat moet ik doen als de energiecentrale niet oplaadt?

Controleer of de schakelaar op CHA staat. Zorg ervoor dat het stopcontact werkt en dat de voeding correct is aangesloten. Als de rode LED niet gaat branden, kan de voeding of de centrale defect zijn. Neem contact op met de klantenservice en vermeld het type en het artikelnummer.

GEBRUIKSAANWIJZING EGS 3500 EINHELL

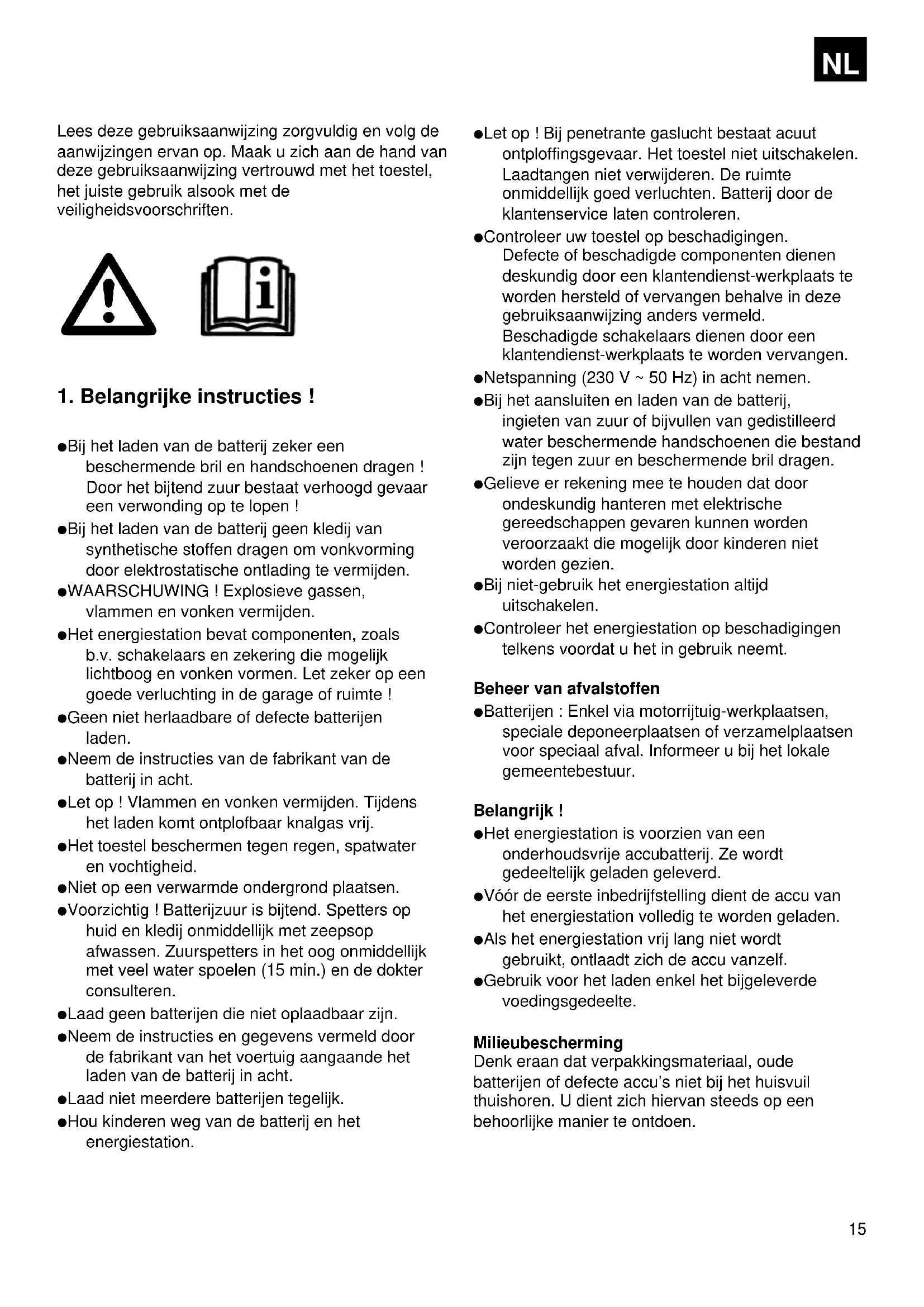

Lees deze gebruiksaanwijzing zorgvuldig en volg de aanwijzingen ervan op. Maak u zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het juiste gebruik alsook met de veiligheidsvoorschriften.

1. Belangrijke instructies!

Bij het laden van de batterij zeker een beschermende bril en handschoenen dragen! Door het bijtend zour bestaat verhoogd gevaar een verwonding op te lopen!
Bij het laden van de batterij geen kledij van synthetische stoffen dragen om vonkvorming door elektrostatice ontlading te vermijden.
WAARSCHUWING!Explosieve gassen, vlammen en vonden vermijden.
- Het energiestation bevat componenten, zoals b.v. schakelaars en zekering die möglichk lichtboog en vonden vormen. Let zeker op een goede verluchting in de garage of ruimte!
- Geen nicht herlaadbare of defeche batterijen laden.
- Neem de instructies van de fabrikant van de batterij inRCT.
- Let op! Vlammen en vonden vermijden. Tijdens het laden kommt ontplofaar knalgas vrij.
- Het toestel beschermen gegen regen, spatwater en vochtigkeit.
Niet op een verwarmde ondergrond plaatsen.
- Voorzichtig! Batterijzuur is bijtend. Spetters op huid en kledij onmiddelijk met zeepsop afwassen. Zuurspetters in het oog onmiddelijk met veel water spoelen (15 min.) en de dokter consulteren.
- Laad geen batterijen die nicht oplaadhaar zijn.
- Neem de instructies en geevens vermeld door de fabrikant van het voertuig aangaande het laden van de batterij inRCT.
- Laad Niet meerdere batterijen tegelijk.
- Hou kinderen weg van de batterij en het energiestation.

• Let op! Bij penetrante gaslucht bestaat acuut ontploffingsgevaar. Het toestel nicht uitschakelen. Laadtangen Niet verwijderen. De ruimte onmiddelijk goed verluchten. Batterij door de klantenservice lately controleren.
• Controller uw toestel op beschadigingen. Defecte of beschadigde componenten dienen deskundig door een klantendienst-werkplaats te worden hersteld of verrangen behalte in deze gebruiksaanwijzing anders vermeld. Beschadigde schakelaars dienen door een klantendienst-werkplaats te worden verrangen.
• Netspanning (230 V ~ 50 Hz) in性和 nomencl.
  Bij het aansluiten en laden van de batterij, ingieten van zuur of bijvullen van gedistilleerd water beschermende handschoenen die bestand zich gegen zuur en beschermende bril dragen.
  Gelieve er rekening mee te honden dat door ondeskundig hanteren met elektrische gereedschappen gevaren können wordenveroorzaakt die möglichk door kinderen nicht worden gezien.
  Bij nicht-gebruik het energiestation alsijduitschakelen.
• Controller het energiestation op beschadigingen telkens voordat u het in gebruik neemt.

Beheer van afvalstoffen

• Batterijen : Enkel via motorrijtuig-werkplaatsen, speciale deponeerplaatsen of verzamelplaatsen voor speciaal afval. Informeer u bij het lokale gemeentebestuur.

Belangrijk!

• Het energiestation is voorzien van een onderhoudsvrije accubatterij. Ze worden gedeelteklig geladen geleverd.
• Vóor de eerste inbedrijfstelling dient de accu van het energiestation volledig te worden geladen.
• Als het energiestation vrij lang nicht worden gebruikt, ontlaadt zich de accu vanzelf.
• Gebruik voor het laden enkel het bijgeleverde voedingsgedeelte.

Milieubescherming

Denk eraan dat verpakkingsmaterial, oude batterijen of defeche accu's nicht bij het huisvuil thuishoren. U dient zich hiervan steeds op een behoorlijke manier te ontdoen.

2. Omvang van de levering :

1 energiestation
1 laad-voedingsgedeelte
1 verbindingskabel met sigarettenaansteker-stekker

Uitgangsspanningen,
niet gestabiliseerd 3 V; 6 V; 9 V

max. opgenomen vermogen : 1 A

Uitgangsspanningen/ 12 V/10 A via max. opgenomen vermogen : 1 sigarettenaansteker-stopcontact

Starthulpfunctie: 12V / 600A , max. 5 sec.

Voedingsgedeelte :

Netspanning: 230V 50Hz

Uitgang voedingsgedeelte :

Nominate spanning : 15 V

Nominate stroom : 1000 mA

Nominal vermogen : 7,5 VA

Lamp:12V/5W

4. Laden van het energiestation met voedingsgedeelte

1. AAN / UIT-schakelaar (fig. 1, pos. 1)aar stand "CHA" schakelen.
2. Verbindt de aansluitkabel van het bijgeleverde voedingsgedeelte met de laadbus,CHARGE" (fig. 1, pos. 7) van het toestel.
3. Steek het voedingsgedeelte in een stopcontact met 230V 50Hz
4. De laadtijd bedraagt ca. 24研究成果
5. Tijdens het laden brandt de rodelichtdiode (fig. 2, pos.4) en duidt daardoor aan dat het laadproces begonnen is. Aan het einde van het laadproces, als de accu vol geladen is, gaat bijkomend de groenelichtdiode (fig. 2, pos. 3) branden.
6. De bijgeleverde kabel met de sigarettenaanstekerstekker mag nicht voor het laden van het energiastation worden gebruikt.

5. Uitgangen

Uitgang 12 V via sigarettenaansteker-aansluiting. 10 ampere max.:

• De 12 V uitgang (fig. 1, pos. 2) is met max. 10 A belastbaar, d.w.z. max. 10 A staan ter uwer beschikking.
• Letkaarom op het opgenomen vermogen en stroomverbruik van de verbruiker om het energiestation Niet te overbelasten. Indien u de vermogensgeevens van de verbruiker Niet weet, kunt u de maximale stroom heel eenvoudig berekenen.

Rekenvoorbeeld :

Verbruiker : 12V / 50 W

De opgenomen stroom bedraagt :

50W/12V=4,17A

• De bijgeleverde sigarettenaanstekerkabel kan worden gezrukt om een gegaste verbruiker aan te sluiten.
• Om de 12 V uitgang te gebruiken verwijdert u de beschermkap en sluit u uw verbruiker aan.
• Vervolgens bedient u de schakelaar (fig. 1, pos. 1).

Uitgang 3 V / 6 V / 9 V, 1 ampère max. :

-Alle drie uitgangen samen zich met max. 1 A belastbaar, d.w.z. max. 1 A staan ter uwer beschikking.
- De stabilisering van de 3 V, 6 V en 9 V uitgangen kan voor sommige elektronische toestellen (videocamera's, laptop, enz.) Niet volstaan. Neem dus de gebruiksaanwijzing van uw toestel in acht voordat u het aansluit. Volg ook de instructies aangaande speciale accessoires op in de handleiding van het te gebruiken toestel. (b.v. adapter voor 12 V aansluiting via sigarettenaansteker-stopcontact in personenauto's voor videocamera's, enz.)
- Deze uitgangen zijn beveiligd door een verilgheid voor zwakstroom. Deze verilgheid bevindt zich aan de voorkant van het toestel naast de AAN / UIT-schakelaar. Bij een eventuele vernietiging van de verilgheid deze enkel verrangen door een verilgheid metdezelfde ampérage.

• Verbindt de 3 V, 6 V, 9 V uitgangsbus aan de voorkant van het toestel via een gedaste aansluitkabel met het van spanning te voorzien toestel.

Let op spannings- en stroomwaarden van de te voeden toestellen om het energiestation Niet te overbelasten.

Een overbelasting kan leiden tot vernietiging van het toestel.

6. Bedienen van de lamp (12 V / 5 W)

Om de lamp in te schakelen gaat u als volgt te werk:

• Breng de schakelaar (fig. 1, pos. 1) maar stand "ON"
• De lamp worden met behulp van de schakelaar (fig. 1, pos. 5) in- of uitgeschakeld.

7. Starthulpfunctie voor het motorrijtuig

• De laadkabels met de pooltangen bevinden zich in het opbergvak aan weerskanten van het toestel.
• Als u de laadkabels nicht nodig hebt, neem ze dan nicht uit het toestel.
• Let op! Gevaar voor kortsluiting bij het raken van de poltangen
• De starthulpfunctie van het energiestation kan enkel bij gedeeltelijk ontladen batterij van het motorrijtuig worden gezbruikt. Dit betekent dat u enkel een beperkte capaciteit in de batterij van het motorrijtuig=kunt inbrengen.
• Voor het starten bij volledig ontladen batterij is het energiestation Niet geschikt.

De starthulpinrichting van het energiastation biedt een welkome hulp in geval van startmoeilijkheden op grond van onvoldoende capaciteit in de batterij van het voertuig.

Wij wijzen erop dat de voertuigen in standaarduitvoering reeds voorzien zijn van talrijke elektronische componenten (zoals. b.v. ABS, ASR, injectiepomp, boardcomputer en autotelefoo). De verhoogde startspanning en zich voordoende piekspanningen könnenijdens het starten eventueel leiden tot defecten in de elektronische componenten. Gevolgschade verroorzaakt door hulp bij het starten

kan Niet door productaansprakelijkheid worden gedekt. Gelieve de instructies in de handleidingen voor auto, radio, autotelefoon enz. in ache te nemen. Let op! Enkel bij volledig geladen energiastation met volle capaciteitkest u voor 5 seconden een stroom van 600 A ontnemen.

Gebruik van het energiestation als hulp bij het starten:

1. Breng voor hulp bij het starten de schakelaar (fig. 1, pos. 1) maar de stand „OFF".
2. Verbindt de rode kabel (+) van het energiestation met de PLUS-pool (+) van de autobatterij.
3. Verbindt de zwarte kabel (-) van het energiestation met de massa van het voertuig, b.v. op de massastrip op een andere blote plaat op de motorblok, de kabel zo ver möglichk weg van de batterij aansluiten om het ontsteken van möglichk vrijkomend knalgas te voorkomen.
4. U=knt nu proberen de motor bij aangesloten energiestation te starten. Let er wel op dat de startupig niet langer dan 20 seconden duurt odomat tijdens het starten een zeer hoge stroom vloeit.
5. Eerst verwijdert u de pooltang van de massastrip (minpool).
6. Vervolgens neemt u de starthulpkabel van de pluspool (+) van de autobatterij los.
7. Na deze startpoging dient het energiestation opnieuw te worden geladen.

8. Batterijtoestandscontrole

De lichtdioden (fig. 2, pos. 1 en 2) duiden de toestand van de accu-batterij aan.
De groene lichtdiode (pos. 2) gaat branden als de accu van het energiestation vol geladen is. De rode lichtdiode (pos. 1) gaat bijkomend branden als de accu van het energiestation leeg is. Het energiestation要去ervolgens opnieuw worden geladen.
De lichtdioden (fig. 2, pos. 3 en 4) duiden de laadtoestand van de accu aan.
De rode lichtdiode (pos. 4) gaat branden zodra het energiestation geladen is. Als het energiestation vol geladen is gaat bijkomend de groene lichtdiode (pos. 3) branden.

9. Verwisselen van lamp

Let op! De lamp要去uitgeschakeld zich.

Om van lamp te verwisselen gaat u als volgt te werk :

1. Draai de fitting (fig. 3, pos. 1) gegen de wijzers van de klok in.
2. Trek de fitting van de lamp uit hetuis van het energiestation.
3. Ontneem voorzichtig de lamp met een doek: duw waar bij voorzichtig de lamp het huis in en draai het een stukje gegen de wijzers van de klok in.
4. De lamp kan worden ontnomen. Let er wel op dat de reflector nicht worden vernietigd.
5. Het installeren van de neue lamp gebeurt in omgekeerde volgorde.

10 Onderhoud

Bij alle schoonmaak- en onderhoudswerkzaamheden dient het energiastation principieel te wordenuitgeschakeld en alle aansluitingen zichn van het toestel te verwijderen.
- Gebruik voor het schoonmaken van het oppervlak alsijd zoveel möglich een zachte droge doek en geen agressieve oplosmiddelen. Indien absolutnoodzakelijk Aunt u vuil met een slechts Licht bevochtigde doek verwijderen.

11 Bestellen van wisselstukken

1. Gelinge bij het bestellen van eventuele wisselstukken volgende gegevens te vermelden :
2. Type van het toestel
3. Artikelnummer van het toestel
4. Identnummer van het toestel
5. Stuknummer van het gewenste wisselstukw

De garantieduur beginnt op de koopdatum en bedraagt 2aar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da waaroor benodigde onderdelen en het arbeidsloon worden nicht in rekening gebracht.

Geen garantie op verdere schaden.
