EGS 1200 - Batterijlader EINHELL - Gratis gebruiksaanwijzing en handleiding

Producttype	Acculader met startondersteuning
Merk	Einhell
Model	EGS 1200
Interne accu	Gel-accu 12 V / 7 Ah
Uitgangsspanningen	3 V, 6 V, 9 V (jackaansluiting 6,3 mm) en 12 V (sigarettenaansteker)
Max. uitgangsstroom	1 A voor 3-9 V, 10 A voor 12 V
Startondersteuningsstroom	12 V / 50 A (max. 50 A)
Voeding van de lader	230 V~ 50 Hz (via meegeleverde voedingsadapter)
Laadtijd	Ongeveer 15 uur
LED-indicatoren	Rood (laden), groen (accu vol), geel (accu leeg), groen (accu vol)
Zekeringbeveiliging	Zekering 15 A voor 12 V-uitgang, zekering 1 A voor 3-9 V-uitgangen
Hoofdfuncties	Acculader, 12 V-voeding, startondersteuning
Onderhoud en reiniging	Reinigen met een droge, zachte doek, geen agressieve schoonmaakmiddelen gebruiken
Veiligheid	Niet openen, alleen meegeleverde voedingsadapter gebruiken, beschermen tegen vocht
Reserveonderdelen en repareerbaarheid	Reserveonderdelen verkrijgbaar via de klantendienst met type, artikelnummer en identificatienummer
Garantie	24 maanden
Algemene informatie	Wordt geleverd met voedingsadapter en aansluitkabel voor sigarettenaansteker

Veelgestelde vragen - EGS 1200 EINHELL

Hoe laad ik de Einhell EGS 1200 stroomstation op?

Zet de schakelaar op de stand CHA. Sluit de meegeleverde voedingsadapter aan op de laadaansluiting (INPUT) en op een 230 V~ 50 Hz stopcontact. De laadtijd is ongeveer 15 uur. De rode LED geeft aan dat er wordt geladen, de groene LED gaat branden wanneer de accu vol is.

Kan ik de EGS 1200 gebruiken om een auto te starten met een volledig lege accu?

Nee, het stroomstation is ontworpen voor een gedeeltelijk ontladen accu. Gebruik het niet op een volledig ontladen accu.

Welke uitgangsspanningen zijn beschikbaar op de EGS 1200?

De uitgangen zijn: 3 V, 6 V en 9 V via een jackaansluiting 6,3 mm (max. 1 A) en 12 V via twee sigarettenaanstekeruitgangen (max. 10 A).

Wat betekenen de LED's op het apparaat?

LED 1 (groen): interne accu vol. LED 2 (rood): laden. LED 3 (geel): interne accu leeg. LED 4 (groen): interne accu vol (identiek aan LED 1).

Hoe vervang ik een zekering in de EGS 1200?

Voor de 12 V-uitgang bevindt de 15 A zekering zich aan de zijkant van het apparaat. Voor de 3-9 V-uitgangen bevindt de 1 A zekering zich aan de voorkant naast de schakelaar. Vervang altijd door een zekering van dezelfde waarde.

Kan ik de EGS 1200 gebruiken als noodvoeding voor 12 V-apparaten?

Ja, u kunt een 12 V-apparaat aansluiten op de sigarettenaanstekeruitgangen. Houd rekening met de maximale stroom van 10 A.

Hoe reinig en onderhoud ik het stroomstation?

Koppel alle kabels los. Reinig het oppervlak met een droge, zachte doek. Gebruik indien nodig een licht vochtige doek, maar nooit agressieve schoonmaakmiddelen.

Wat moet ik doen als het apparaat niet laadt?

Controleer of de schakelaar op CHA staat, of de voedingsadapter correct is aangesloten en of het stopcontact werkt. Als de rode LED niet gaat branden, is de zekering mogelijk defect.

Hoe bewaar ik de EGS 1200 bij langdurig niet-gebruik?

Bewaar het op een droge plaats, beschermd tegen vocht. Laad de interne accu ongeveer elke 3 maanden op, omdat deze vanzelf ontlaadt.

Waar vind ik reserveonderdelen voor de EGS 1200?

Neem contact op met de klantendienst met vermelding van het type, artikelnummer en identificatienummer van het apparaat. De garantie bedraagt 24 maanden.

GEBRUIKSAANWIJZING EGS 1200 EINHELL

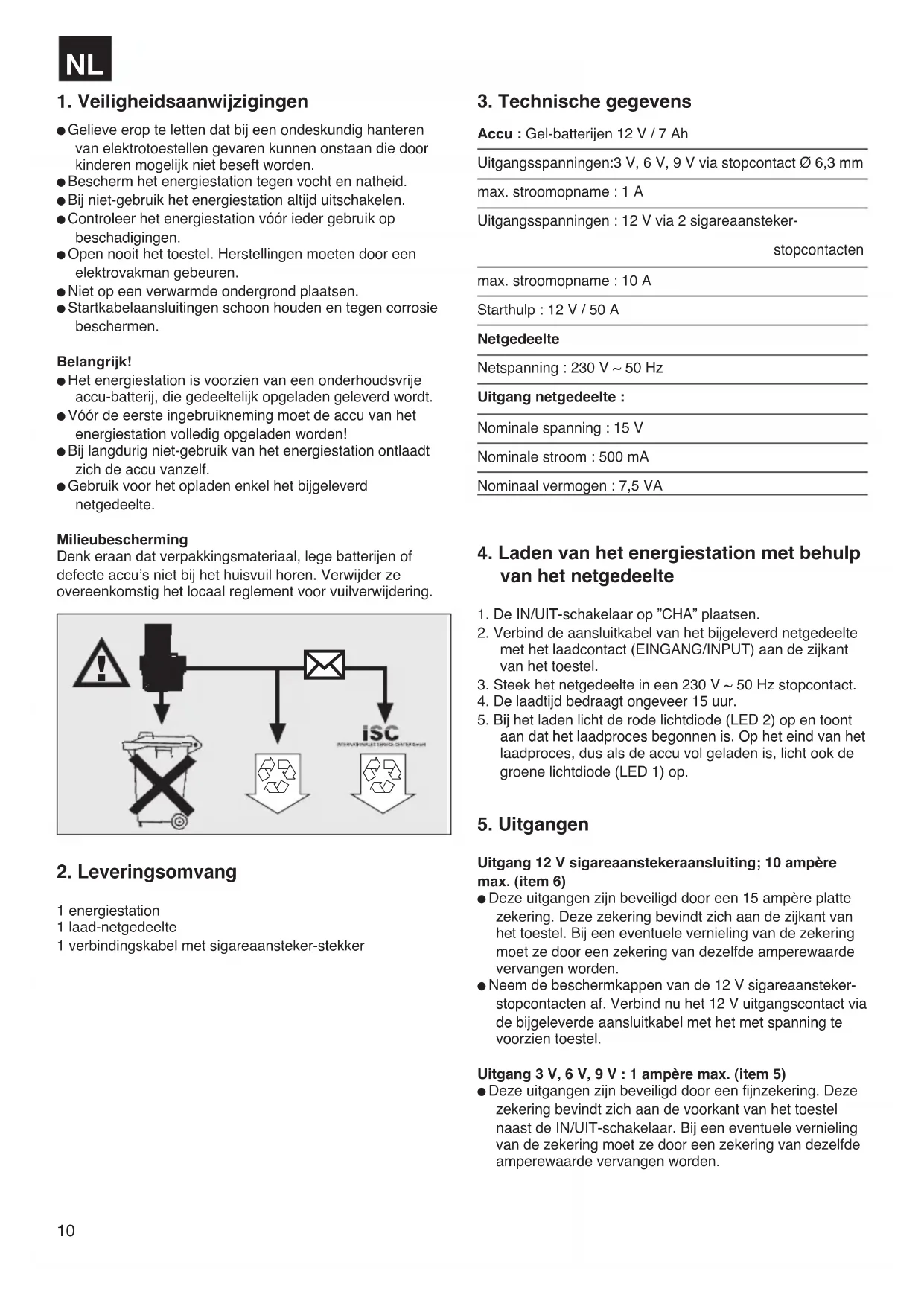

1. Veiligheidsaanwijzigingen

• Gelieve erop te letten dat bij een ondeskundig hanteren van elektrotoestellen gevaren kunnen onstaan die door kinderen mogelijk niet beseft worden.
• Bescherm het energiestation tegen vocht en natheid.
• Bij niet-gebruik het energiestation altijd uitschakelen.
• Controleer het energiestation vóór ieder gebruik op beschadigingen.
• Open nooit het toestel. Herstellingen moeten door een elektrovakman gebeuren.
• Niet op een verwarmde ondergrond plaatsen.
• Startkabelaansluitingen schoon houden en tegen corrosie beschermen.

Belangrijk!

• Het energiestation is voorzien van een onderhoudsvrije accu-batterij, die gedeeltelijk opgeladen geleverd wordt.
• Vóór de eerste ingebruikneming moet de accu van het energiestation volledig opgeladen worden!
• Bij langdurig niet-gebruik van het energiestation ontlaadt zich de accu vanzelf.
• Gebruik voor het opladen enkel het bijgeleverd netgedeelte.

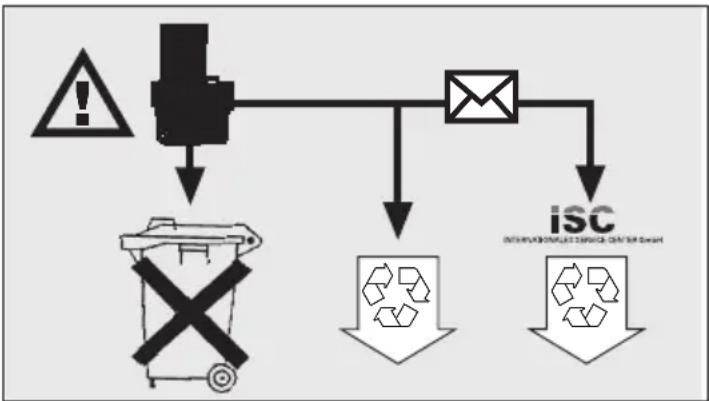

Milieubescherming

Denk eraan dat verpakkingsmateriaal, lege batterijen of defecte accu's niet bij het huisvuil horen. Verwijder ze overeenkomstig het locaal reglement voor vuilverwijdering.

2. Leveringsomvang

1 energiestation
1 laad-netgedeelte
1 verbindingskabel met sigareaansteker-stekker

Uitgangsspanningen:3 V, 6 V, 9 V via stopcontact ∅ 6,3 mm

max. stroomopname : 1 A

Uitgangsspanningen : 12 V via 2 sigareaansteker-

stopcontacten

max. stroomopname : 10 A

Starthulp : 12 V / 50 A

Netgedeelte

Netspanning : 230 V \~ 50 Hz

Uitgang netgedeelte :

Nominale spanning : 15 V

Nominale stroom : 500 mA

Nominaal vermogen : 7,5 VA

4. Laden van het energiestation met behulp van het netgedeelte

1. De IN/UIT-schakelaar op "CHA" plaatsen.
2. Verbind de aansluitkabel van het bijgeleverd netgedeelte met het laadcontact (EINGANG/INPUT) aan de zijkant van het toestel.
3. Steek het netgedeelte in een 230 V \~ 50 Hz stopcontact.
4. De laadtijd bedraagt ongeveer 15 uur.
5. Bij het laden licht de rode lichtdiode (LED 2) op en toont aan dat het laadproces begonnen is. Op het eind van het laadproces, dus als de accu vol geladen is, licht ook de groene lichtdiode (LED 1) op.

5. Uitgangen

Uitgang 12 V sigareaanstekeraansluiting; 10 ampère max. (item 6)

• Deze uitgangen zijn beveiligd door een 15 ampère platte zekering. Deze zekering bevindt zich aan de zijkant van het toestel. Bij een eventuele vernieling van de zekering moet ze door een zekering van dezelfde amperewaarde vervangen worden.
• Neem de beschermkappen van de 12 V sigareaanstekerstopcontacten af. Verbind nu het 12 V uitgangscontact via de bijgeleverde aansluitkabel met het met spanning te voorzien toestel.

Uitgang 3 V, 6 V, 9 V : 1 ampère max. (item 5)

- Deze uitgangen zijn beveiligd door een fijnzekering. Deze zekering bevindt zich aan de voorkant van het toestel naast de IN/UIT-schakelaar. Bij een eventuele vernieling van de zekering moet ze door een zekering van dezelfde amperewaarde vervangen worden.

- Verbind het 3 V, 6 V of 9 V uitgangscontact aan de voorkant van het toestel via een gepaste aansluitkabel met het met spanning te voorzien toestel.

Let op de spannings- en stroomwaarden van de te voorziene toestellen teneinde het energiestation niet te overbelasten.

Een overbelasting kan eventueel tot vernieling van het toestel leiden.

6. Hulp bij het starten van een motorrijtuig

• De startkabelaansluitingen bevinden zich aan de achterkant van het toestel.
• Als U de kabelaansluitingen niet nodig heeft, laat zeker de beschermkappen op de aansluitingen teneinde een gevaar van kortsluiting te voorkomen.
• Het energiestation kan enkel als hulp bij het starten gebruikt worden als de batterij van het motorrijtuig slechts gedeeltelijk ontladen is.
• Voor het starten van een volledig ontladen batterij is het energiestation niet geschikt!
• Gebuik startkabels van voldoende doorsnede.

Gebruik van het energiestation als hulp bij het starten:

1. De IN/UIT-schakelaar kan in geval van hulp bij het starten op "OFF" geplaatst worden.
2. Verbind de PLUS-pool (+) van het energiestation met de PLUS-pool (+) van de autobatterij.
3. Verbind de MINUS-pool (-) van het energiestation met de MINUS-pool (-) van de autobatterij.
4. Laat het energiestation ± 20 minuten aan de autobatterij aangesloten. Let op! Probeer niet te starten met aangesloten energiestation.
5. Na ongeveer 20 minuten gelieve eerst de startkabel van de MINUS-pool (-) van de autobatterij te verwijderen.
6. Verwijder daarna de startkabel van de PLUS-pool (+) van de autobatterij.
7. Deze gedeeltelijke oplading zou moeten voldoende zijn om het motorrijtuig te starten.
8. Na deze startpoging moet het energiestation opnieuw opgeladen worden.

3 4 5 2 6 1 7 Eingeng Crip Test 10.2 Hybridization Test Einhell® Energiesstation EGS 8 9

7. Bedieningsonderdelen

1. Steekzekering (10 A)
2. Fijnzekering (1 A)
3. IN/UIT-schakelaar
4. Batterijtoestandscontrole
5. Uitgangscontacten 3 V, 6 V en 9 V
6. Uitgangscontacten 12 V via sigareaanstekerstopcontact
7. Laadcontact
8. Minpool voor starchulp
9. Pluspool voor starchulp


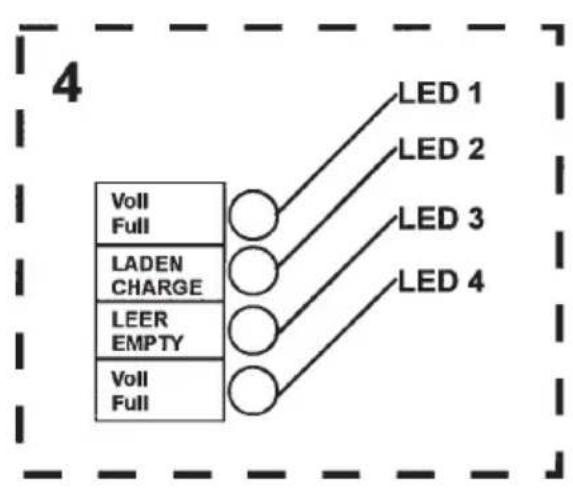

8. Batterijtoestandscontrole

De lichtdioden LED 1 en LED 2 tonen het laden van de accu aan : LED 2 licht op als het netgedeelte aan het toestel aangesloten wordt en LED 1 licht bijkomend op, als de batterij vol geladen is.

De lichtdioden LED 3 en LED4 tonen de laadtoestand van de accu-batterij aan : LED 4 licht op als de accu van het energiestation vol geladen is en LED 3 licht enkel op als de accu van het energiestation leeg is. Als LED 3 oplicht, moet het energiestation opnieuw geladen worden.

9. Onderhoud

• Bij alle reinigings- en onderhoudswerkzaamheden moet altijd het energiestation uitgeschakeld worden en alle aansluitingen moeten van het toestel verwijdert worden.
• Gebruik voor het reinigen van de oppervlakte zo mogelijk altijd een zacht, droog doek en geen bijtende oplosmiddelen. Zo absoluut nodig kunt U het vuil met behulp van een doek verwijderen, die enkel licht bevocht is.

10. Bestellen van onderdelen

1. Indien U eventueel onderdelen nodig hebt, moet in de bestelling het volgende aangeduid worden:
2. Type van het toestel
3. Artikelnummer van het toestel
4. Identnummer van het toestel
5. Onderdeelnummer van het gewenste onderdeel

De ondertekenaar verklaart in naam van de firma dat het product overeenstemt met de volgende richtlijnen en normen.

De garantieperiode begint op de dag van de aankoop en bedraag 24 maanden.

De waarborg wordt gegeven tegen gebreken in de materialen of de uitvoering en tegen gebrekkige functie.

De wisselstukken die daarvoor nodig zijn en de overeenkomstige werkuren worden niet in rekening gebracht.

Geen waarborg voor gevolgschade.
