Marca	Einhell
Modello	EGS 3500
Tipo di prodotto	Stazione di energia con assistenza all'avviamento
Tensione della batteria interna	12 V
Capacità della batteria interna	18 Ah
Tensioni di uscita bassa tensione	3 V, 6 V, 9 V (non stabilizzate)
Corrente massima uscite bassa tensione	1 A (totale)
Uscita 12 V (presa accendisigari)	10 A max
Assistenza all'avviamento	12 V, 600 A max (5 secondi)
Lampada integrata	12 V / 5 W
Alimentazione di rete	230 V ~ 50 Hz
Caricatore esterno (alimentatore)	15 V / 1000 mA
Tempo di ricarica	Circa 24 ore
Protezione delle uscite bassa tensione	Fusibile 2 A
Indicatori di carica	LED rossa (in carica) e LED verde (carica)
Indicatori dello stato della batteria interna	LED verde (piena) e LED rossa (vuota)
Manutenzione e pulizia	Pulire con un panno asciutto e morbido; non usare detergenti aggressivi
Sicurezza	Indossare occhiali e guanti di protezione; evitare fiamme e scintille; non caricare batterie non ricaricabili
Ricambi e riparabilità	Fusibile e lampada sostituibili; ricambi disponibili tramite numero articolo e numero identificativo
Garanzia	2 anni

Domande frequenti - EGS 3500 EINHELL

Come caricare la stazione di energia?

Posizionare l'interruttore sulla posizione CHA. Collegare il cavo dell'alimentatore in dotazione alla presa CHARGE. Inserire l'alimentatore in una presa 230V. La ricarica dura circa 24 ore. Il LED rosso indica la carica, il LED verde si accende quando la carica è terminata.

Posso usare la stazione di energia per avviare la mia auto?

Sì, se la batteria dell'auto è parzialmente scarica (non completamente piatta). Assicurarsi che la stazione sia completamente carica. Mettere l'interruttore su OFF. Collegare il cavo rosso (+) al polo positivo della batteria e il cavo nero (-) alla massa del veicolo. Non superare 5 secondi di avviamento.

Quali sono le uscite disponibili e i loro limiti?

La stazione dispone di tre uscite a bassa tensione: 3V, 6V, 9V con una corrente totale massima di 1A. Possiede anche una presa accendisigari 12V che supporta fino a 10A. Infine, una funzione di assistenza all'avviamento fornisce fino a 600A per 5 secondi.

Come sapere se la batteria interna è completamente carica?

Durante la carica, il LED rosso (posizione 4) si accende. Una volta che la batteria è completamente carica, il LED verde (posizione 3) si accende in più. Per lo stato della batteria senza carica, il LED verde (posizione 2) indica carica piena e il LED rosso (posizione 1) indica batteria vuota.

Posso caricare dispositivi elettronici sensibili (fotocamera, GPS) tramite le uscite 3/6/9V?

Attenzione: queste uscite non sono stabilizzate, il che può danneggiare alcuni dispositivi elettronici. Consultare il manuale del dispositivo prima di collegarlo. Utilizzare preferibilmente l'uscita 12V con un adattatore adatto per dispositivi sensibili.

Cosa fare se il fusibile salta sulle uscite a bassa tensione?

Scollegare il dispositivo. Sostituire il fusibile con un modello dello stesso valore: 2 A. Il fusibile si trova accanto all'interruttore ON/OFF. Non sostituire mai con un fusibile di valore diverso.

Come sostituire la lampada della stazione di energia?

Spegnere la stazione. Girare il portalampada in senso antiorario e rimuoverlo. Estrarre delicatamente la lampada con un panno ruotandola leggermente. Rimontare nell'ordine inverso. Utilizzare una lampada di ricambio 12V / 5W.

Quali precauzioni di sicurezza devo osservare?

Indossare sempre occhiali e guanti di protezione contro l'acido. Evitare fiamme e scintille, poiché possono liberarsi gas esplosivi. Non caricare batterie non ricaricabili. Assicurare una buona ventilazione. Lavare immediatamente qualsiasi contatto con l'acido.

Come pulire la stazione di energia?

Utilizzare solo un panno asciutto e morbido. Non usare mai detergenti aggressivi né liquidi. Se necessario, è possibile inumidire leggermente il panno. Scollegare sempre il dispositivo prima della pulizia.

Cosa fare se la stazione di energia non si carica?

Verificare che l'interruttore sia su CHA. Assicurarsi che la presa di rete funzioni e che l'alimentatore sia collegato correttamente. Se il LED rosso non si accende, l'alimentatore o la stazione potrebbero essere difettosi. Contattare il servizio post-vendita indicando il tipo e il numero articolo.

MANUALE UTENTE EGS 3500 EINHELL

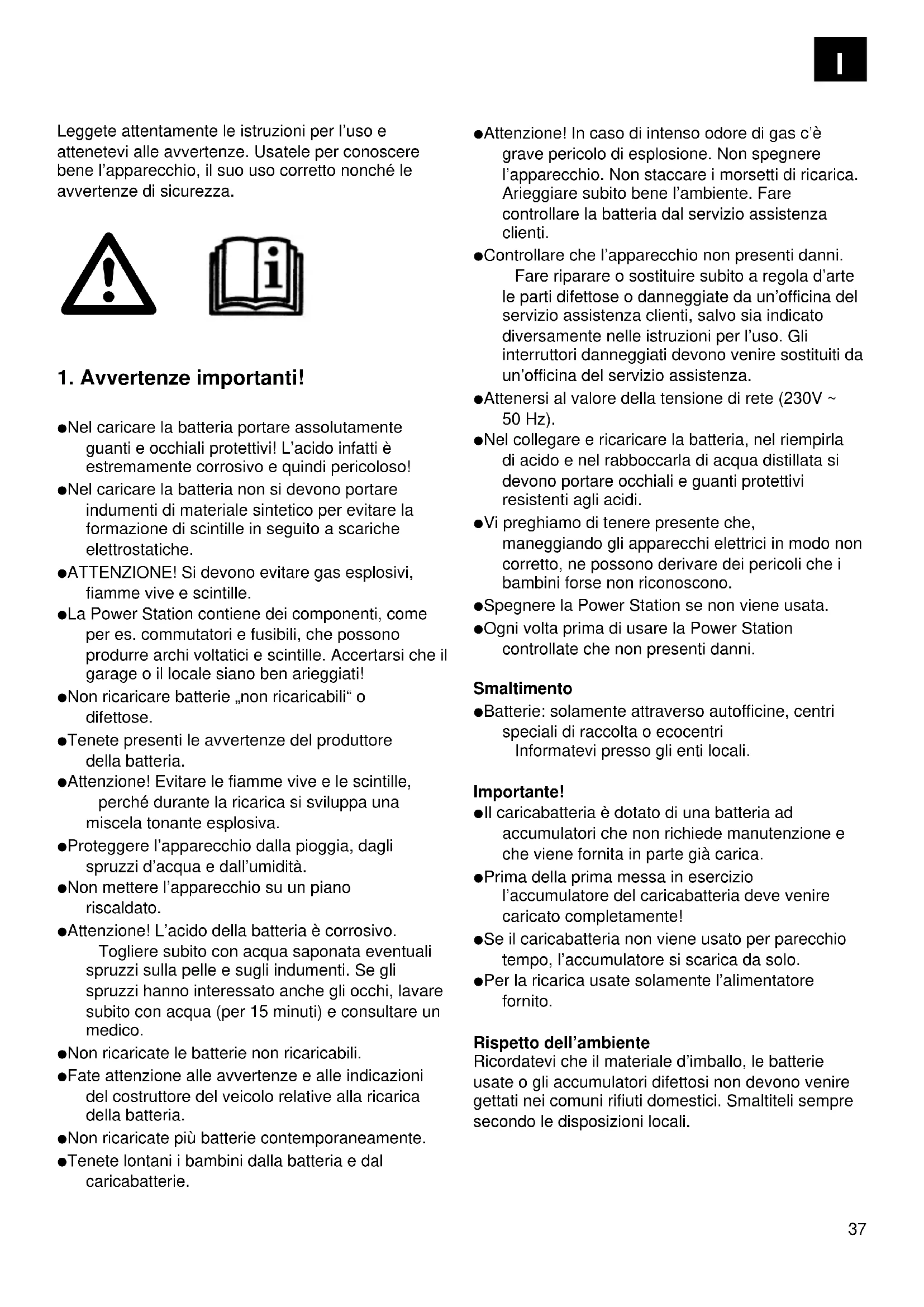

Leggete attentamente le istruzioni per l'uso e attenetevi alle avventenze. Usatele per conoscere bene l'apparecchio, il suo uso corretto nonché le avventenze di sicurezza.

1. Avverenze importanti!

• Nel caricare la batteria portare assolutamente quanti e occhiali protettivi! L'acido infatti è extremamente corrosivo e quando pericoloso!
• Nel caricare la batteria non si devono portare indumenti di materiale sintetico per evitare la formazione di scintille in seguito a scariche elettrostatiche.
• ATTENZIONE! Si devono evitare gas esplosivi, fiamme vivere scintille.
  La Power Station contiene dei componenti, come per es. commutatori e fusibili, che possono produrre archi voltatici e scintille. Accertarsi che il garage o il locale siano ben arieggiati!
  Non ricaricare batterie „non ricaricabili" o difettose.
• Tenete presenti le avventenze del produttore della batteria.
• Attenzione! Evitare le fiamme vivere le scintille, perché durante la ricarica si sviluppa una miscela tonante esplosiva.
• Proteggere l'apparecchio alla pioggia,agini spruzzi d'acqua e dall'umidità.
  Non mettere l'apparecchio su un piano riscaldato.
• Attenzione! L'acido della batteria è corrosivo. Togliere subito con acqua saponata eventuali spruzzi sulla pelle e sugli indumenti. Se gli spruzzi hanno interessato ancche gli occhi, lavare subito con acqua (per 15 minuti) e consultare un medico.
  Non ricaricate le batterie non ricaricabili.
  Fate attenzione alle avvertenze e alleindicazioni del costruttore del veicolo relative alla ricarica della batteria.
  Non ricaricate piu batterie contemporaneamente.

• Tenete lontani i bambini alla batteria e dal caricabatterie.

• Attenzione! In caso di intense odore di gas c'è grave pericolò di esplosione. Non spegnere l'apparecchio. Non staccare i morsetti di ricarica. Arieggiare subito bene l'ambiente. Fare controllare la batteria dal servizio assistenza clienti.

• Controllare che l'apparecchio non presenti danni. Fare riparare o sostuire subito a regola d'arte le parti difettose o danneggiate da un'officina del servizio assistenza clienti, salvo sia indicato diversamente nelle istruzioni per l'uso. Gli interrupttori danneggiati devono venire sostituiti da un'officina del servizio assistenza.
• Attenersi al valore della tensione di rete (230V ~ 50 Hz).
• Nel collegare e ricaricare la batteria, nel riempirla di acido e nel rabboccarla di acqua distillata si devono portare occhiali e guanti protettivi resistentiagli acidi.
  Vi preghiamo di tenere presente che, maneggiando gli appearecchi elettrici in modo non corretto, ne possono derivare dei pericoli che i bambini forse non riconoscono.
• Spagnere la Power Station se non viene usata.
• Ogni volta prima di usare la Power Station controllate che non presenti danni.

Smaltimento

• Batterie: solamente attraverso autoficine, centri speciali di raccolta o ecocentri Informatevi presso gli enti locali.

Important!

• Il caricabatteria è dotato di una batteria ad accumulatori che non richiede manutenzione e che viene fornita in parte più carica.
• Prima della prima messa in esercizio l'accumulatore del caricabatteria deveVenire caricato completeness!
  Se il caricabatteria non viene usato per parecchio tempo, l'accumulatore si scarica da solo.
• Per la ricarica usate solamente l'alimentatore fornito.

Rispetto dell'ambiente

Ricordatevi che il materiale d'imballo, le batterie usate o gli accumulatori difettosi non devono venire gettati nei comuni rifiuti domestici. Smaltiteli sempre secondo le disposizioni locali.

2. Elementi forniti

1 caricabatteria
1 alimentatore di ricarica
1 cavo di collegamento con spina tipo accendisigari

3. Caratteristiche tecniche:

Accumulatore: 12 V / 18 Ah

tensioni di uscita, non stabilizzate: 3 V; 6 V; 9 V

assorbimento massimo di corrente: 1 A

tensioni di uscita/ assorbimento 12 V/10 A tramite massimo di corrente: 1 presa tipo accendisigari

aiuto all'avviamento: 12 V / 600 A, max. 5 sec.

alimentatore:

tensione di rete: 230 V ~ 50 Hz

uscita alimentatore:

tensione nominale: 15 V

corrente nominale: 1000 mA

potenza nominale: 7,5 VA

lampada: 12V / 5 W

4. Ricarica del caricabateria con l'alimentatore

1. Portare l'interruttore di ON/OFF in posizione "CHA" (Fig. 1 / pos. 1).
2. Collegate il cavo di collegamento dell'alimentatore allegato con la boccola di ricarica, "CHARGE" (Fig. 1 / pos. 7) dell'apparecchio.
3. Inserite l'alimentatore in una presa da 230V (50 Hz.
4. Il tempo necessario per la ricarica è di ca. 24 ore.
5. Durante la ricarica si illumina la spia rossa (Fig. 2 / pos. 4) ed indica che il processo di ricarica è iniziato. Quando questo è terminato, l'accumulatore ècisione ricaricato, alla si illuminaanche la spia verde (Fig. 2 / pos.3).
6. Il cavo allegato per spina tipo accendisigari non deve venire usato per ricaricare il caricabatteria.

5. Uscite

Uscita 12 V tramite attacco tipo ascendisigari. max. 10 Ampere:

L'uscita da 12V (Fig. 1 / pos. 2) ha un carico max. di 10A,cioe avete a disposizione max. 10A.
Fate perciò attenzione ai valori di potenza e di assorbimento di corrente dell'utente per non sottoporre il caricabatterie ad un carico eccessivo. Se siete a conoscenza delle caratteristiche di potenza dell'utente potete calculare molto facilemente la corrente massima.

Esempio di calcolo: utente: 12V / 50W La corrente assorbita ammonta a: 50W / 12V = 4,17A

• Il cavo fornito per presa tipo accendisigari più venire usato per collegare un utente adatto.
• Per usare la presa da 12V togliete il tappo protettivo e collegate l'utente.
• Poi azionate l'interruttore (Fig. 1 / pos. 1).

Uscita 3V / 6V / 9V; max. 1 Ampere:

• Tutte le tre uscite insieme hanno un carico max. di 1 A,cioè avete a disposizione max.1 A.
• La stabilizzazione delle uscite 3 V, 6 V e 9 V può essere insufficiente per alcuni apparecchi elettronici (videocamera, pc portatile ecc.). Osservate le istruzioni per l'uso del vosto apparecchio prima di collegarlo. Tenereiconteanche delle avvertenze in merito ad accessori speciali nelle istruzioni per l'uso dell'apparecchio da usare (per es.adattatore per attacco 12 V tramite presa tipo accendisigari in autovetture per videocamera ecc.).
• Queste uscite sono protette da un fusabile a filo sottile da 2 Ampere. Questo dispositivo di protezione si trova sulla parte anteriore dell'apparecchio accanto all'interruttore "ON/OFF". Nel caso che il fusabile non sia più in grado di funzionare delve venire sostituito con un dispositivo con lo stesso valore di Ampere.
• Tramite un cavo di collegamento adatto collegate ora le boccole di uscita da 3 V, 6 V e 9 V sulla parte anteriore dell'apparecchio con l'apparecchio a cui deve venire fornita la tensione.

Fate perciòattenzioneai valori di tensione e di corrente degli apparecchi da rifornire per non sottoporre il carica-batterie ad un carico eccessivo. Un eventuale sovraccarico più promiettere definitivamente il funzionamento dell'apparecchio.

6. Azionamento della lampada (12 V / 5W)

Per accendere la lampada procedete nel modo seguente:

• Portate l'interruttore (Fig. 1/ pos. 1) in posizione "ON".
  La lampadaiene accesa e spenta tramite l'interruttore (Fig. 1/ pos. 5).

7. Aiuto all'avviamento per i veicoli

• I cavi di ricarica con i morsetti si trovano nei vani apposti ai due lati dell'apparecchio.
  Se non avete bisogno dei cavi di ricarica, lasciateli nel relativo scomparto.
• Attenzione! Pericolo di corto circuito se i morsetti si toccano.
  La Power Station puo venire usata come aiuto all'avviamento solo in caso di batterie di veicoli in parte scariche, cioe se possono convogliare solo una capacité limitata nella batteria del veicolo.
  La Power Station non è adatta per avviare batterie completamente scariche!

Il disposativo della Power Station è di aiuto solo in caso di problemi di avviamento se la capacité della batteria dell'autoveicolo è insufficiente.

Facciamo presente che gli autoveicoli nella dotazione standard dispongono più di numerousi componenti elettronici (come per. es. ABS, ASR, pompa d'iniezione, computer di bordo e autotelefono). La maggiore tensione all'avviamento ed eventuali picchi di tensione possono danneggiare le parti elettroniche durante l'operazione di avviamento. I danni seguenti causati dall'auto all'avviamento non possono venire coperti alla garanzia sul prodotto. Attenetevi alle indicazioni delle istruzioni per l'uso dell'autovettura, della radio, dell'autotelefono ecc.! Attenzione! Solo se la Power Station è completeness carica e dispone della piena capacité è possibile prelevare una corrente di 600 A per 5 secondi.

Uso della Power Station come aiuto all'avviamento.

1. Per l'aiuto all'avviamento l'interruttore (Fig. 1 / pos. 1) delve essere portato in posizione _OFF".
2. Collegate il cavo rosso (+) del caricabatterie con il polo POSITIVO (+) della batteria del veicolo.
3. Collegate il cavo nero (-) del caricabatterie con la massa del veicolo, per es. al cavetto di massa o ad un altro punto non rivestito del blocco motore, il più lontano possibile alla batteria per evitare che l'eventuale miscela tonante prenda fuoco.
4. Ora potete eseguire una prova di avviamento del motore con il caricabatterie collegato. Fate attenzione che il tentativo di avviamento non duri altri 20 secondi, dato che all'avviamento viene convogliata una corrente molto forte.
5. Prima staccate il morsetto al cavetto di massa (polo negativo).
6. Poi staccate il cavo di aiuto all'avviamento dal polo POSITIVO (+) della batteria del veicolo.
7. Dopo quello tentativo di avviamento la Power Station delve venire ricaricata.

8. Controllo dello stato di carica della batteria

Le spie luminose (Fig. 2 / pos. 1 e 2) segnalano lo stato di carica della batteria ad accumulatorato. La spia luminosa verde (pos. 2) si illumina quando l'accumulatore della Power Station è completamente carico. Si illuminaanche la spia luminosa rossa (pos. 1) quando I'accumulatore della Power Station è scarico. La Power Station delve venire poi ricaricata. Le spie luminose (Fig. 2 / pos. 3 e 4) segnalano lo stato di carica dell'accumulatore. La spia luminosa rossa (pos. 4) si illumina non appena caricate la Power Station. Quando la Power Station è completamente carica si illuminaanche la spia luminosa verde (pos. 3).

9. Sostituzione della lampada

Attenzione! La lampada deve essere spenta.

Per sostituire la lampada procedete nel modo seguente:

1. Ruotate la base della lampada (Fig. 3 / pos. 1) in senso antiorario.
2. Estraeete la base della lampada dall'involucro esterno della Power Station.
3. Togliete con cautela la lampada tenendola con un panno, e premendola leggermente nell'involucro esterno e ruotandola un po' in senso antiorario.
4. La lampada può venireolta. Fate attenzione che il riflettore non venga rovinato.
5. Il rimontaggio avviene nell'ordine inverso.

10. Manutenzione e cura

• Per tutte le operazioni di pulizia e di manutenzione si deve sempre spegnere la Power Station e si devono staccare tutte le connessioni dall'apparecchio.
• Se possibile, per la pulizia della superficie usate sempre solo un panno morbido ed asciutto alla solventi aggressivi. Se è assolutamente necessario, si puòtogliere lo sporco con un panno leggermente umido.

11. Ordinazione dei ricambi

1. Se sono necessari dei ricambi si devonoindicare i seguenti dati:
2. tipo dell'apparecchio
3. numero di articolo dell'apparecchio
4. numero di identificazione dell'apparecchio
5. numero del pezzo di ricambio richiesto

I periodo di garanzia inizia nel glomo dell'acquisto da 2 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componenti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vosto centro di assistenza.

Eyyúnon EINHELL

O xpovo c yyunonc Eekiva e Tnv nepounvia ayopac kal 1oxu2 tN.

H eyyunon kauniei kakn kataokun n lao n oTo uIko kal n aeitoupyia.

Ta avtaaaktikak o anaitouevoxpovoeiokeunc eev eniapuvovuov toeatn.

H eyyunon 8ev Ioxuei yia npenoevec c

To Kevtpo Eunnpetno n elambdaov

GARANTIEURKUNDE

Con riserva di apportare modifiche tecniche
