Marca	Einhell
Modelo	EGS 3500
Tipo de produto	Estação de energia com assistência de partida
Tensão da bateria interna	12 V
Capacidade da bateria interna	18 Ah
Tensões de saída de baixa tensão	3 V, 6 V, 9 V (não estabilizadas)
Corrente máxima saídas de baixa tensão	1 A (total)
Saída 12 V (tomada isqueiro)	10 A máx.
Assistência de partida	12 V, 600 A máx. (5 segundos)
Lâmpada integrada	12 V / 5 W
Alimentação de rede	230 V ~ 50 Hz
Carregador externo (fonte de alimentação)	15 V / 1000 mA
Tempo de carga	Aproximadamente 24 horas
Proteção das saídas de baixa tensão	Fusível 2 A
Indicadores de carga	LED vermelho (carregando) e LED verde (carregada)
Indicadores de estado da bateria interna	LED verde (cheia) e LED vermelho (vazia)
Manutenção e limpeza	Limpar com um pano seco e macio; não usar detergentes agressivos
Segurança	Usar óculos e luvas de proteção; evitar chamas e faíscas; não carregar baterias não recarregáveis
Peças sobressalentes e reparabilidade	Fusível e lâmpada substituíveis; peças de reposição disponíveis através do número do artigo e número de identificação
Garantia	2 anos

Perguntas frequentes - EGS 3500 EINHELL

Como carregar a estação de energia?

Coloque o interruptor na posição CHA. Conecte o cabo da fonte de alimentação fornecida ao soquete CHARGE. Ligue a fonte a uma tomada de 230V. A carga dura aproximadamente 24 horas. O LED vermelho indica carga, o LED verde acende quando a carga está concluída.

Posso usar a estação de energia para dar partida no meu carro?

Sim, se a bateria do carro estiver parcialmente descarregada (não completamente descarregada). Certifique-se de que a estação esteja totalmente carregada. Coloque o interruptor em OFF. Conecte o cabo vermelho (+) ao polo positivo da bateria e o cabo preto (-) ao terra do veículo. Não exceda 5 segundos de partida.

Quais são as saídas disponíveis e seus limites?

A estação possui três saídas de baixa tensão: 3V, 6V, 9V com uma corrente total máxima de 1A. Ela também possui uma tomada isqueiro 12V suportando até 10A. Finalmente, uma função de assistência de partida fornece até 600A por 5 segundos.

Como saber se a bateria interna está totalmente carregada?

Durante a carga, o LED vermelho (posição 4) acende. Uma vez que a bateria esteja completamente carregada, o LED verde (posição 3) acende adicionalmente. Para o estado da bateria sem carga, o LED verde (posição 2) indica carga cheia e o LED vermelho (posição 1) indica bateria vazia.

Posso carregar dispositivos eletrônicos sensíveis (câmera, GPS) através das saídas 3/6/9V?

Atenção: essas saídas não são estabilizadas, o que pode danificar alguns dispositivos eletrônicos. Consulte o manual do seu dispositivo antes de conectá-lo. Utilize de preferência a saída 12V com um adaptador adequado para dispositivos sensíveis.

O que fazer se o fusível queimar nas saídas de baixa tensão?

Desconecte o dispositivo. Substitua o fusível por um modelo do mesmo valor: 2 A. O fusível está ao lado do interruptor LIGA/DESLIGA. Nunca substitua por um fusível de valor diferente.

Como substituir a lâmpada da estação de energia?

Desligue a estação. Gire o soquete da lâmpada no sentido anti-horário e retire-o. Remova cuidadosamente a lâmpada com um pano girando levemente. Monte novamente na ordem inversa. Use uma lâmpada de reposição 12V / 5W.

Quais precauções de segurança devo observar?

Use sempre óculos e luvas de proteção contra ácido. Evite chamas e faíscas, pois gases explosivos podem ser liberados. Não carregue baterias não recarregáveis. Garanta boa ventilação. Lave imediatamente qualquer contato com ácido.

Como limpar a estação de energia?

Use apenas um pano seco e macio. Nunca use detergentes agressivos ou líquidos. Se necessário, você pode umedecer levemente o pano. Sempre desconecte o aparelho antes da limpeza.

O que fazer se a estação de energia não carregar?

Verifique se o interruptor está em CHA. Certifique-se de que a tomada elétrica funciona e que a fonte de alimentação está conectada corretamente. Se o LED vermelho não acender, a fonte ou a estação pode estar com defeito. Entre em contato com o serviço pós-venda indicando o tipo e o número do artigo.

MANUAL DE UTILIZADOR EGS 3500 EINHELL

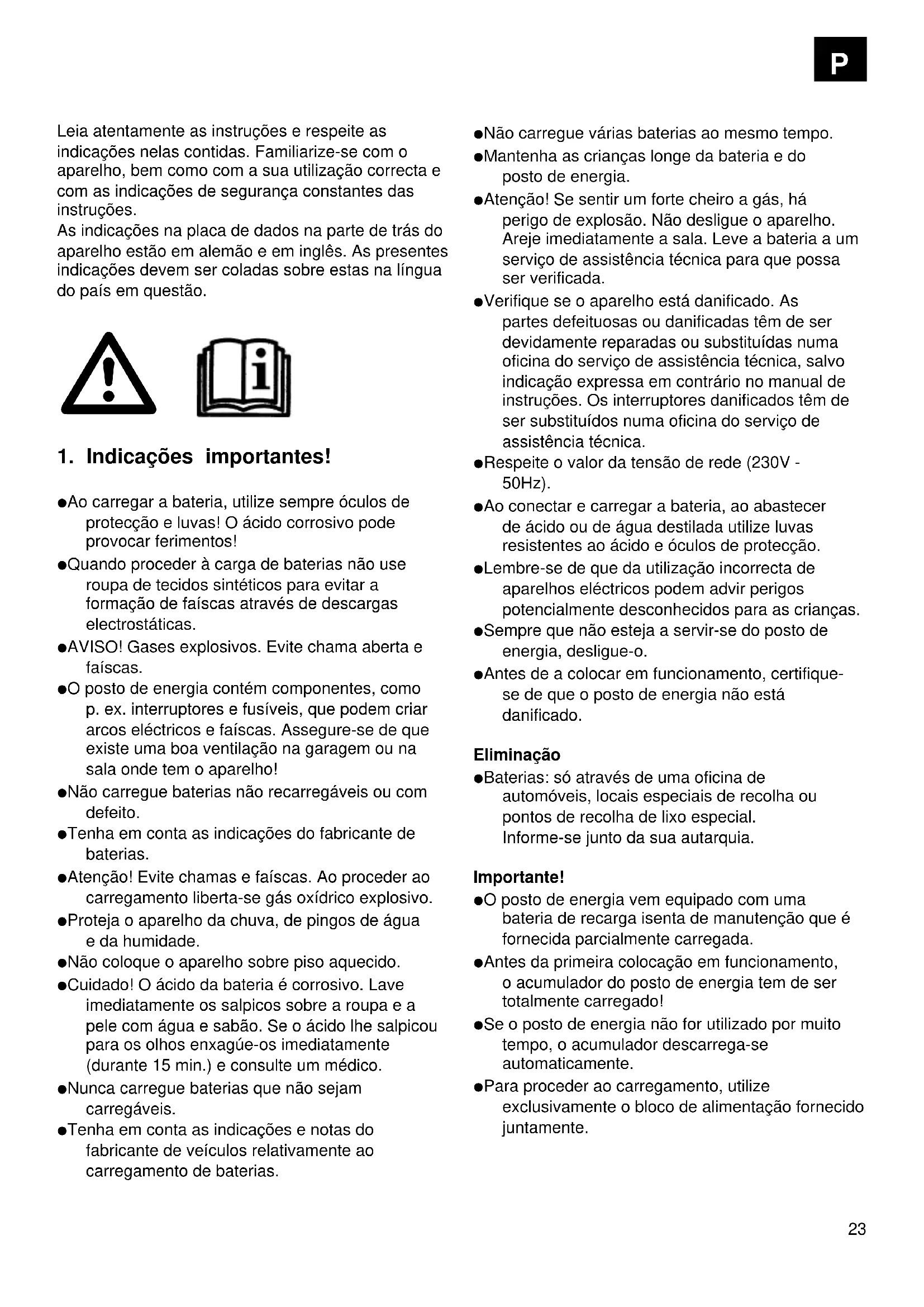

Leia atentamente as instruções e respeite as indicações nelas contidas. Familiarize-se com o aparecido, bem como com a sua utilização correcta e com as indicações de segurar constantes das instruções.

As indicações na placá de dados na parte deTRS do aparecido está em alemão e em inglês. As presentes indicações devem ser coladas sobre estas na lingua do País em questionão.

1. Indicações importantes!

Aoregararabateria,utilize sempreóculos de protecao e luvas!O acido corrosivo pode provocar ferimentos!
- quando proceedar aarga de baterias nao use roupa de tecidos sintetics para fazer a formação de faicas atraves de descargas electrostáticas.
- AVISO! Gases explosivos. Evite chama aberta e faíscas.
- Oesto de energia contém componentes, como p. ex. interruptores e fusíveis, que podem Criar arcos electricos e faíscas. Assegure-se de que existe uma boa ventilação na garagem ou na sala onde tem o aparecido!
- Não corregue baterias não recarregáveis ou com defeito.
- Tenha em conta as indentações do fabricante de baterias.
- Atença! Evite chamas e faíscas. Ao proceedar ao carregamento liberta-se gás oxidrico explosivo.
Proteja o aparelho da chuva, de pingos de agua e da humidade.
- Não colocque o aparecido sobre piso aquecido.
- Cuidado! O écido da bateria é corrosivo. Lave imeditamente os salpicos sobre a roupa e a pele com água e sabão. Se o écido lhe salpicou para os olhos enchaguae-os imeditamente (durante 15 min.) e consulte um médico.
- Nunca carregue baterias que não sejam carregáveis.
- Tenha em conta as indentações e notas do fabricante de veículos relativamente ao carrogamento de baterias.

• São corregue varías baterias ao mesmo tempo.
• Mantenha as crianças longe da bateria e do posto de energia.
• Atença! Se sentido um forte cheiro a gás, há perigo de explosão. Não deslgue o aparelho. Areje imeditamente a sala. Leve a bateria a um服务于 assistência Tecnica para que possa ser verificada.
• Verifique se o aparecido está danificado. As partes defeituosas ou danificadas tem de ser devidamente reparadas ou substituções numa oficial do service de assistência técnica, salvoendaleção expressa em contrário no manual de instruções. Os interruptores danificados tem de ser substituções numa oficial do service de assistência关键技术.
• Respeite o valor da tensão de rede (230V - 50Hz).
• Ao conectar e carregarar a bateria, ao abastecer de acido ou de agua destilada utilize luvas resistentes ao acido e oculos de protecao.
• Lembre-se de que da utilização Incorrecta de apareiros electricos podem advar perigos potencialmente desconhecidos para as crianças.
• Sempre que não está a servir-se do postings de energia, desluge-o.
• Antes de a colocar em funciona, certificues de que o posto de energia não está danificado.

Eliminação

Baterias: so através de una oficina de automóveis, locais especials de recolha ou pontos de recolha de lixo especial. Informe-se jusqu da sua autarquia.

Important!

• O posto de energia vem equipado com uma bateria de recarga isenta de manutencao que é fornecida parcialmente carregada.
• Antes da primarya colocacao em functiOnamento, o acumulador do posto de energia tem de ser totalmente carregado!
• Se o posito de energia não for utilizes por muito tempo, o acumulador descarrega-se automaticamente.
• Para processor ao carregamento, utilize exclusivamente o Bloco de alimentacao fornecido juntamente.

Proteção do ambiente

Lembre-se de que o lugar do material da embalagem, das baterias usadas ou dos acumuladores defeituos não é no caixote do lixo. Encaminhe-os para os locais adequados para que possam ser reciclados.

2. Volume de entrega:

1 posto de energia
1 Bloco de alimentacao para carrogamento
1 cabo de ligação com conector para isqueiro

3. Dados技术和：

Accumulador: 12 V / 18 Ah

Tensoes de saia, nao estabilizadas 3 V; 6 V; 9 V

Consumo max. de energia electrica: 1 A

Tensoes de saía / 12 V / 10 A através de Consumo max.

de energia electrica: 1 tomada para isqueiro

Arranque auxiliado: 12/600 A, max. 5 seg.

Bloco de alimentacao:

Tensao de rede:230V-50Hz

Bloco de alimentacao, saida:

Tensão nominal: 15 V

Corrente nominal: 1000 mA

Potência nominal 7,5 VA

Lampada 12 V / 5 W

4. Carregar o posito de energia com o bloco de alimentacao

1. Coloque o interruptor ON/OFF(fig. 1 / pos. 1) na posicao ,CHA".
2. Ligue o conductor de conexão do Bloco de alimentação à tomada de energia "CHARGE" (fig. 1 / pos. 7) do aparecido.
3. Ligue o Bloco de alimentacao a uma tomada com 230V - 50Hz
4. O tempo que demora a carregar é de和地区 de 24 horas.

5. Enquanto decorrer o corregamento, o LED vermelho (fig. 2 / pos. 4) permanece aceso,indicando, dessa forma, que se iniciou oprocesso. Logo que este tenha terminado, ouseja, assim que o acumulador estivercompletamente corregado, acende-se también oLED verde (fig. 2 / pos. 3).

6. O cabo do conector do isqueiro fornecido juntamente não pode ser utilizado pararegar o posto de energia.

5. Saidas

Saía 12 V conexão do isqueiro; 10 amperes max.:

A saida de 12 V (fig. 1 / pos. 2) pode ser carregada com um max. de 10 A, ou seja, so tem a disposicao um max. de 10 A.
- Preste atençao acos values de potencia e de corrente do aparelho consumidor, por forma a não sobrecarregar o posto de energia. Caso so disponha dos values de potencia do consumidor, calcular qual a corrente max. é uma operacao extremamente simples.

Exemplo de calculo: Consumidor: 12V / 50W

A corrente absorbida corresponde a: 50W / 12V = 4,17A

• O cabo do conector do isqueiro fornecido pode ser utilizado para conectar um aparelho consumidor apropriado.
• Para poder usar a saía de 12 V, retire a tampa de proteção e conecte o consumidor.
• Seguidamente carregue no interruptor (fig. 1 / pos. 1).

Saida 3V / 6V / 9V; 1 ampere max.:

• As tíres saídas juntas está preparadas no max. para 1 A, o que quer dizer na pratica que dispõe de 1 A no max..
• A estabilização das sinaidas de 3 V, 6 V e 9 V podem ser insufficiente para eles apareiros electrónicos (cârmaras de video, laptops, etc.). Por este motivo consulte primeiro o manual de instruções do aparecido antes de o ligar. Respeite as indicações domanual de instruções relativas acessórios especialis do aparecido a operar. (por ex.adaptador para ligaçao de 12V atraves da tomada do isqueiro, em veículos ligeiros, para videogravadores, etc.)

• Estas saidas está protegidas por um fusível tírmico de 2 amperes. Este fusível encontra-se na parte da fronte do aparelho,+junto ao interruptor "ON/OFF".Se este fusível se danificar, substitua-o unicamente por除外 com a mesma amperagem.

• Una o jack fêmea de saía 3 V - 6 V - 9 V na parte da fronte do aparélio, por meio de um conductor de conexão adequado, ao aparélio a alimentar de tensão.

Verifique os valuores de tensão e de corrente do aparecido a alimentar, para não sobrecarregar o poso de energia.

Uma sobrecarga podera danificar e ate destruir o aparelho.

6. Accionamento da lampada (12V / 5W)

Para ligar a lampada proceda da segunte forma:

• Coloque o interruptor (fig. 1/ pos.1) na posicao "ON"
• A lampada podeOOTAO ser acesa ou apagada por meio do interruptor (fig. 1/ pos. 5).

7. Arranque auxiliado para o veiculo automóvel

• Os cabos de corregado com pinaes polares encontrar-se dentro do compartmento de arrumo dosinousdo aparelho.
• Se não estiver a servir-se do cabo de carregamento, não o retire do aparelho.
• Atença! Existe perigo de curto-circuito se as pinas polares se tocarem.
• Oesto de energiasolepoderestiluzado como arranqueauxiliado comabateria doveiculos parcialmente descarregada.Isto significaca quesolepodecactivarumacapacidadelimitada na bateria doveiculo.

• O posto de energia não serve para o arranque de baterias totalmente descarregadas!

• Dispositivo auxiliar de arranque do postings de energia é uma preciosa ajuda nas dificuldades no arranque resultantes de uma capacidade reduzida da bateria do veçculo.

Alertamos para o facto de os veículos virem não equipados de origem com various sistemas electrónicos (como por ex., ABS, ASR, bomba de injeção, computador de bordo e téléphone). Uma tensão de arranque elevada e picos de tensão durante o processo de arranque podem provocar avarias nos sistemas electrónicos. A)nossa

responsibilitadepelo produitsao cobre os prejuizos dai decorrentes.Observeasindicacoes constantesdo manualde instruçõesdo automóvel, rádio,telefone,etc.Atença!Sóconseguema corrente de600A durante 5segundos se o postode energia estivercompletamentecarregado com acapacidademaxima.

Utilização do postings de energia durante o arranque auxiliado:

1. O interruptor (fig. 1 / pos. 1) tem de estar na posicao "OFF" durante o arranque auxiliado.
2. Ligue o cabo vermelho (+) do posto de energia ao polo POSITIVO (+) da bateria do automóvel.
3. Ligue o cabo preto (-) do posto de energia a massa do veiculo, por ex. à fita de ligação à massa ou a outras local livre no bloco do motor, fixando-o o mais longe possível da bateria para fazer a igniação de gás oxídrico que se tenha criado.
4. Agora pode fazer uma tentativa de arranque do motor com o posto de energia ligado. Não deixe que esta tentativa excessa os 20 segundos, quando a corrente é muito elevada durante o processo de arranque.
5. Retire primeiro a pinça polar da fita da massa (pólo negativo).
6. A seguir tire o cabo auxiliar de arranque do polo POSITIVO (+) da bateria do carro.
7. Depois esta tentativa de arranque, oosto de energia tem de voltar a ser carregado.

8. Controlo do estado da bateria

Os diodos luminosos (fig. 2 / pos. 1 e 2) informam relativamente ao estado de energia da bateria. O diodo luminoso verde (pos. 2) acende quando o accumulator do posto de energia se在哪 completamente carregado. O diodo luminoso vermelho (pos.1) acende quando o accumulator do posto de energia está descarregado. Nessa circunstancia é preciso voltar aregarar o posto de energia.

Os diodos luminosos (fig. 2 / pos. 3 e 4) informam a respeito da entrega do acumulador. O diodo luminoso vermelho (pos. 4) acende logo que se começa a carregar oesto. Assim que oesto de energia estiver completenesse corregado, acende-se también o LED verde (pos.3).

9. Troca de lampada

Atença! É preciso que a lâmpada esteja desligada.

Para trocar a lampada, proceder da segunte forma:

1. Rode o casquilho da lampada (fig. 3 / pos.1) no sentido contrario ao dos ponteiros do relógio.
2. Retire o suporte da lampada para fora da caixa do posto de energia.
3. Remova cuidadosamente a lampie, pegando nela com uma toalha, exercedo uma ligeira pressao para dentro da caixa e rodando-a ligeiramente para a esquerda.
4. Pode ahora SACAR a Iampada. Tenha cuidado para não danificar o reflector.
5. A montagem decorrePGA ordem inversa.

10 Manutenção eeguardados

• Antes de proceder a quaisquer trabalhos de limpeza ou de manutencao, deslige o posto de energia e retire todas as conexoes do aparelho.
• Para limpar a superficie, utilize tanto quanto possivel um pano seco macio e não utilize solventes agressivos. quando estritamente necessário, poderá eliminar a sujidade com um pano ligeiramente humedecido.

11 Encomenda de peças sobressalentes

1. Se for precise substituir peças, terao de ser dadas as seguiñes indicatores:
2. Modelo do aparecido
3. Ref.a do aparelho
4. N. de identificacao do aparelho
5. N.° da peça sobressalente que se pretende

A garantia começa no dia da compra do aparelho e cobre um periodo de 2 anos.

Prestamos garantia em caso de execuição defeituosa ou defeitos de material ou deestrutura. Neste caso não faturamos os custos para sobressentes e o trabalho necessários. Não nos responsabilizamos por danos em consuência da utilização do aparecido.

O seu service de assistência Tecnica

EINHELL-GARANTIDOKUMENT

Salvaguardem-se alteracoes tecnicas
