pt Manual de instruções original - Aspiradores móveis 88

CE-Declaração de conformidade: Declaramos, sob a nossa exclusiva responsabilidade, que este produto corresponde às normas ou aos documentos normativos citados a seguir:

[1-5] Compartimento para tubos flexibles

[1-6] Empuñadura

[1-7] SysDoc

8.4 Sistema antiestático

1 Indicações de segurança......88
2 Símbolos....89
3 Dados técnicos.... 89
4 Utilização conforme as disposições... 90
5 Componentes da ferramenta....90
6 Colocação em funcionamento......91
7 Ajustes....91
8 Trabalhar....93
9 Manutenção e conservação....94
10 Acessórios.... 95
11 Meio ambiente....96

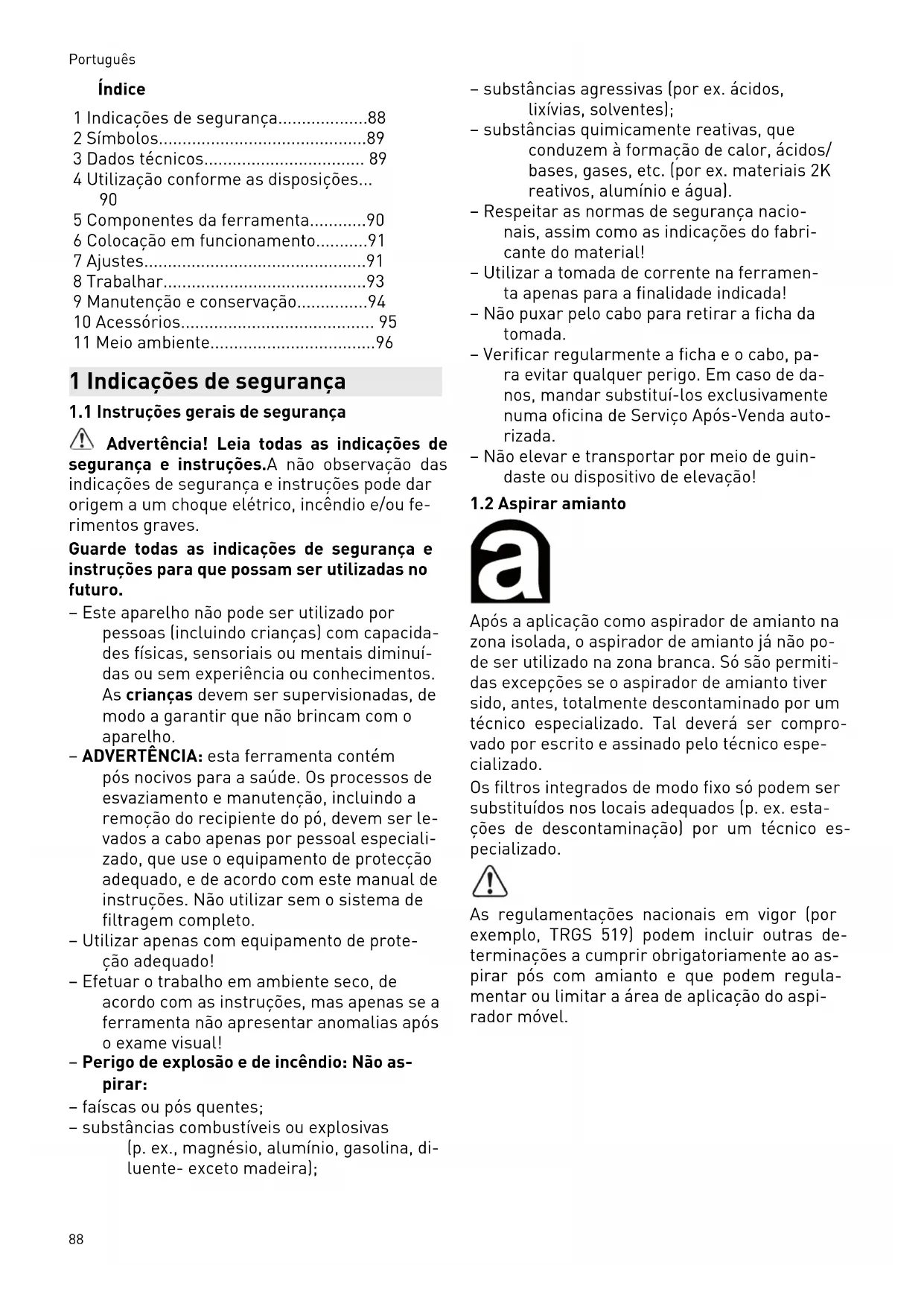

1 Indicações de segurança

1.1 Instruções gerais de segurança

Advertência! Leia todas as indicações de segurança e instruções. A não observação das indicações de segurança e instruções pode dar origem a um choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para que possam ser utilizadas no futuro.

• Este aparelho não pode ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais diminuídas ou sem experiência ou conhecimentos. As crianças devem ser supervisionadas, de modo a garantir que não brincam com o aparelho.
• ADVERTÊNCIA: esta ferramenta contém pós nocivos para a saúde. Os processos de esvaziamento e manutenção, incluindo a remoção do recipiente do pó, devem ser levados a cabo apenas por pessoal especializado, que use o equipamento de protecção adequado, e de acordo com este manual de instruções. Não utilizar sem o sistema de filtragem completo.
• Utilizar apenas com equipamento de proteção adequado!
• Efetuar o trabalho em ambiente seco, de acordo com as instruções, mas apenas se a ferramenta não apresentar anomalias após o exame visual!
• Perigo de explosão e de incêndio: Não aspirar:
• faíscas ou pós quentes;

• substâncias combustíveis ou explosivas (p. ex., magnésio, alumínio, gasolina, diluente- exceto madeira);

• substâncias agressivas (por ex. ácidos, lixívias, solventes);

• substâncias quimicamente reativas, que conduzem à formação de calor, ácidos/bases, gases, etc. (por ex. materiais 2K reativos, alumínio e água).
• Respeitar as normas de segurança nacionais, assim como as indicações do fabricante do material!
• Utilizar a tomada de corrente na ferramenta apenas para a finalidade indicada!
• Não puxar pelo cabo para retirar a ficha da tomada.
• Verificar regularmente a ficha e o cabo, para evitar qualquer perigo. Em caso de danos, mandar substituí-los exclusivamente numa oficina de Serviço Após-Venda autorizada.
• Não elevar e transportar por meio de guindaste ou dispositivo de elevação!

1.2 Aspirar amianto

Após a aplicação como aspirador de amianto na zona isolada, o aspirador de amianto já não pode ser utilizado na zona branca. Só são permitidas excepções se o aspirador de amianto tiver sido, antes, totalmente descontaminado por um técnico especializado. Tal deverá ser comprovado por escrito e assinado pelo técnico especializado.

Os filtros integrados de modo fixo só podem ser substituídos nos locais adequados (p. ex. estações de descontaminação) por um técnico especializado.

As regulamentações nacionais em vigor (por exemplo, TRGS 519) podem incluir outras determinações a cumprir obrigatoriamente ao aspirar pós com amianto e que podem regula- mentar ou limitar a área de aplicação do aspirador móvel.

2 Símbolos

Perigo geral

Advertência de choque eléctrico

Ler indicações/notas!

Usar máscara de protecção!

Não pertence ao resíduo comunal.

Atenção: contém amianto!

Potência máx. instalada na tomada de corrente UE

2400 W

CH, DK

1100 W

GB 240 V/110 V

1800 W/ 500 W

Fluxo volumétrico (ar) máx., turbina [21]

234 m³/h (3900 l/min)

Vácuo máx., turbina ^1

24000 Pa

Área do filtro 6318 cm²

Tubo flexível de aspiração D 27 / 32 mm x 3,5 m-AS

Comprimento do cabo de ligação à rede 7,5 m

Nível de pressão acústica segundo a norma EN 60704-2-1 / Incerteza K 71 dB(A) / 3 dB

Tipo de protecção IP X4

Capacidade do depósito CTH 26 E/a 26 L

CTH 48 E/a 48 l

Dimensões Comp. x Larg.. x Alt. CTH 26 E/a 630 x 365 x 540 mm

CTH 48 E/a 740 x 406 x 1005 mm

Peso CTH 26 E/a 13,9 kg

CTH 48 E/a 18,8 kg

21 mm 25

6,9

27 mm/ IAS

Vazão mínima

[m 3/h]

[l/s]

41

11,4

	Vazão mínima
	[m3/h]	[l/s]

32 mm 58 16,1

36 mm 73 20,3

42 mm 100 27,8

50 mm 141 39,2

		CTH 26 E CTH 48 E
	FIS-CTH (3 x) (L, M, H[22])	497541 497542
	HF-CT H 498995 498995
	NF-CT 496169 496169

4 Utilização conforme as disposições

Conforme as disposições, o aspirador móvel é adequado para aspirar pós prejudiciais à saúde, com valores limite correspondentes à classe de poeiras 'H', conforme EN 60335-2-69, também, pós de madeira e de pintura.

O aspirador móvel é adequado para aspirar pós com partículas cancerígenas e patogénicas, bem como pós de amianto.

O aspirador móvel está concebido, de acordo com as especificações, para aspirar água.

De acordo com as normas EN60335-1 e EN60335-2-69, o aspirador móvel é adequado para exigências elevadas em aplicações industriais.

Em caso de utilização incorrecta, a responsabilidade é do utilizador.

5 Componentes da ferramenta

As figuras indicadas encontram-se no início do manual de instruções.

[1-1] Tampa de fecho

[1-2] Abertura de aspiração

[1-3] Ponto de encaixe de módulos

[1-4] Tomada de corrente

[1-5] Depósito para tubo flexível

[1-6] Punho

[1-7] SysDoc

[1-8] Ajuste do diâmetro do tubo flexível

[1-9] Regulação da força de aspiração.

[1-10] Interruptor da ferramenta

[1-11] Placa de aviso, autocolante

[1-12] Mola de fecho

[1-13] Depósito para sujidade

[1-15] Travão

6 Colocação em funcionamento

ADVERTÊNCIA

Tensão ou frequência inadmissível!

Perigo de acidente

▶ A tensão da rede e a frequência da fonte de corrente devem estar de acordo com os dados da placa de identificação.
▶ Na América do Norte, só podem ser utilizadas ferramentas Festool com uma indicação de tensão de 120 V/60 Hz.

6.1 Primeira colocação em funcionamento

▶ Abrir as molas de fecho [2-2] e retirar a parte superior da ferramenta [2-1].
▶ Retire os acessórios do depósito de sujidade [2-3] e da embalagem!
- Colar o autocolante em anexo, no seu idioma nacional, sobre o campo de texto da placa de aviso [1-11].
- Insira o tampão de fecho [1-1] na guarnição (ver figura [1a]).
- Coloque um saco de filtragem ou um saco de filtragem de segurança no depósito para sujidade, de acordo com as exigências legais (consultar o capítulo 7.7, 7.8).
▶ Coloque a parte superior [2-1] e feche as molas de fecho [2-2].
▶ Monte o enrolamento do cabo na parte traseira do aspirador móvel (consultar a imagem [3]).
- Ligue o tubo flexível de aspiração à ferramenta.

6.2 Ligar/desligar

▶ Ligar a ficha de rede a uma tomada com protecção de terra.

ADVERTÊNCIA

Perigo de ferimentos devido à entrada das ferramentas em funcionamento descontroladamente

- Antes de roda o interruptor para a posição "AUTO" ou "MAN", verificar que a ferramenta conectada está desligada.

O interruptor [1-10] serve de interruptor de activação/desactivação.

Interruptor na posição '0'

A tomada [1-4] está sem corrente, o aspirador móvel está desligado.

Interruptor na posição 'MAN'

A tomada [1-4] é percorrida por corrente; o aspirador móvel arranca.

Interruptor na posição 'Auto'

A tomada [1-4] é percorrida por corrente; o aspirador móvel arranca ao ligar a ferramenta conectada.

7 Ajustes

7.1 Ajustar o diâmetro do tubo flexível

- Regule o ajuste do diâmetro do tubo flexível [1-8] ao diâmetro do tubo flexível conectado.

Isto assegura que a pressão do ar no tubo flexível de aspiração é medida correctamente (consultar capítulo Controlo volumétrico do fluxo).

▶ Observar a potência máxima instalada na tomada de corrente (consultar o capítulo Dados técnicos).
▶ Desligar a ferramenta eléctrica.

- Conectar a ferramenta eléctrica à tomada de corrente [1-4].

7.3 Conectar a ferramenta pneumática

ADVERTÊNCIA

Perigo de ferimento

▶ Desligar a ferramenta pneumática.

Com a instalação do módulo pneumático [1-3] (496141), o dispositivo automático de ligar do aspirador móvel também funciona em conjunto com ferramentas pneumáticas.

Para além disso, recomendamos a montagem da unidade de alimentação VE (495886). A unidade de alimentação filtra e oleia o ar comprimido e permite uma regulação da pressão do ar. Para ligar ferramentas pneumáticas Festool com sistema IAS, está disponível um adaptador IAS (454757).

Para garantir um funcionamento perfeito do dispositivo automático de ligar, a pressão de serviço da ferramenta tem de ser de 6 bar.

7.4 Regular a força de aspiração

▶ no botão giratório [1-9].

Português

7.5 Bloquear o travão

Virando a alavanca do travão preta [1-15] impede-se que o aspirador móvel se desloque. Para o efeito, levantar ligeiramente o aspirador móvel na parte dianteira e pressionar a alavanca do travão preta para baixo, até engatar. Para soltar, pressione a alavanca verde [1-14].

7.6 Protecção térmica

Como protecção contra o sobreaquecimento, a protecção térmica desliga o aspirador móvel antes de alcançar a temperatura crítica.

• Como protecção contra o sobreaquecimento, a protecção térmica desliga o aspirador móvel antes de alcançar a temperatura crítica.
  ▶ Desligar o aspirador móvel, deixar arrefecer durante aprox. 5 minutos, ligar.

Não é possível ligar: contactar a oficina de Serviço Após-venda Festool.

7.7 Substituir o saco de filtragem (SC-FIS-CT26/48)

Retirar o saco de filtragem [4]

▶ Abrir as molas de fecho [2-2] e retirar a parte superior da ferramenta [2-1].
▶ Retire o saco de filtragem.
- Remova o saco de filtragem usado de acordo com as regulamentações legais.
▶ Limpe o depósito para sujidade [2-3].

Aplicar o saco de filtragem [5]

- Insira um novo saco para aspirador (SC-FIS-CT26/48) (imagem [4]). Importante: pressionar a manga do saco para aspirador com força na união de entrada.

Tenha atenção para que o saco para aspirador não fique entalado entre a parte superior e a parte inferior.

▶ Coloque a parte superior [2-1] e feche as molas de fecho [2-2].

7.8 Substituir o saco de filtragem de segurança (FIS-CTH 26/48)

Para aspirar pós da classe H, utilize sempre o saco de filtragem de segurança.

Retirar o saco de filtragem de segurança [6]

▶ Feche a abertura de aspiração [1-2] com a tampa de fecho[1-1].
▶ Abra as molas de fecho [2-2] e retire a parte superior da ferramenta [2-1].
▶ Levante a película do saco de plástico e feche as aberturas laterais com as patilhas adesivas.
▶ Feche o saco de plástico em volta do saco de filtragem com a cinta de cabos fornecida.
▶ Retire o saco de filtragem de segurança.
- Remova o saco de filtragem de segurança usado de acordo com as regulamentações legais.
- Limpe o depósito para sujidade [2-3].

Colocar o saco de filtragem de segurança [7]

• Coloque um novo saco de filtragem (FIS-CTH 26/48) no bocal de admissão do depósito e bloqueie-o. Importante: tenha atenção para que o trinco engate.
• Coloque o saco de plástico sobre o bordo do depósito. As aberturas laterais do saco de filtragem de segurança têm de ficar dentro do depósito para sujidade.

Tenha atenção para que os contac- 10-2] fiquem livres.

Tenha atenção para que o saco para aspirador não fique entalado entre a parte superior e a parte inferior.

▶ Coloque a parte superior [2-1] e feche as molas de fecho [2-2].

7.9 Controlo volumétrico do fluxo

Se a pressão do ar no tubo flexível de aspiração descer abaixo dos 20 m/s, soa, por razões de segurança, um sinal de aviso acústico.

Causas possíveis Resolução
Regulação da força de aspiração [1-9] ajustada para um valor demasiado baixo.	Ajustar a regulação da força de aspiração para um valor mais alto (consultar o capítulo 7.4).
Botão giratório [1-8] não regulado para o diâmetro do tubo flexível conectado.	Regular o diâmetro correcto do tubo flexível (consultar o capítulo 7.1).
Tubo flexível de aspiração obstruído ou vincado.	Eliminar a obstrução ou vinco.
Saco de filtragem cheio. Aplicar um saco de filtragem novo (consultar o capítulo 7.7).
Filtro principal sujo. Mudar o filtro principal (consultar o capítulo 9.1).
Falha de funcionamento do sistema elec-trónico de monitorização.	Mandar eliminar por uma oficina de Serviço Pós-venda Festool.
Aspiração em húmido. Segurança de funcionamento não afectada, não é ne-cessária nenhuma medida.

8 Trabalhar

8.1 Manuseamento

Alojamento para tubos: após o trabalho, pode conduzir o tubo flexível de aspiração através da abertura [8-2] e guardá-lo no alojamento para tubos.

Apoio para Systainer SysDoc: na superfície de apoio, é possível fixar um Systainer com as quatro corrediças ou o T-Loc [8-1].

8.2 Aspirar materiais secos

IDADO

Pós prejudiciais à saúde

Lesão das vias respiratórias

• Ao aspirar substâncias prejudiciais à saúde, utilizar sempre um saco de filtragem de segurança e um filtro principal correspondente!
  ▶ Utilize a ferramenta apenas com o controlo volumétrico do fluxo a funcionar.

Ao aspirar pós que excedam o valor limite ou caso exista uma considerável quantidade de pós de madeira de carvalho ou de faia, aspirar apenas uma única fonte de pó (ferramenta eléctrica ou pneumática).

Tenha em consideração, ao aspirar, os pós produzidos por ferramentas elétricas em funcionamento:

Quando a evacuação de ar é reconduzida para o recinto, deve existir uma taxa de ventilação L suficiente no recinto. Para manter os valores límite exigidos, o fluxo volumétrico reconduzido tem de ser, no máximo, de 50% do fluxo volu-

métrico de ar fresco (volume V_R x taxa de ventilação L_W ). Além disso, respeite as regulamentações regionais.

Atenção: um filtro principal húmido fica obstruído mais rapidamente quando são aspirados materiais secos. Por este motivo, o filtro principal deve ser seco antes da aspiração de pós ou substituído por um filtro seco.

8.3 Aspirar líquidos

ADVERTÊNCIA

Pós prejudiciais à saúde Lesão das vias respiratórias

Durante a aspiração em húmido, não é permitido recolher pós prejudiciais à saúde.

Antes de aspirar líquidos, remova o saco de filtragem ou o saco de filtragem de segurança (consultar o capítulo 7.7, 7.8). Recomenda-se a utilização de um filtro para líquidos especial.

A aspiração é automaticamente interrompida ao atingir a altura máxima do nível de enchimento.

CUIDADO

Espuma e líquidos a escorrer

▶ Desligue imediatamente a ferramenta e esvazie o depósito para sujidade.

8.4 O sistema antiestático

Durante a aspiração, produzem-se cargas electrostáticas no tubo flexível de aspiração devido à fricção. Estas podem tornar-se desagradavelmente perceptíveis para o operador através de

Português

choques eléctricos. Tendo em vista a descarga destas cargas electrostáticas, o aspirador móvel está equipado de série com um sistema antiestático. Para o efeito deve, no entanto, ser utilizado o tubo flexível de aspiração antiestático fornecido juntamente.

8.5 Após o trabalho

Quando não se está a utilizar a ferramenta e antes da realização de trabalhos de manutenção e limpeza, retirar a ficha da tomada de corrente.

• Desligar o aspirador móvel e retirar a ficha da tomada.
  ▶ Enrolar o cabo de ligação à rede.
  ▶ Esvaziar o depósito para sujidade.
  ▶ Feche a abertura de aspiração [1-2] com a tampa de fecho[1-1].

VERTÊNCIA

Pós prejudiciais à saúde

Lesão das vias respiratórias

• Limpe o aspirador móvel e todos os acessórios, aspirando-os e limpando-os por completo (interior e exterior), antes de o retirar da zona suja.
• As peças que não podem ser limpas integralmente devem ser fechadas hermeticamente num saco de plástico para o respectivo transporte.
  ▶ Use uma máscara de protecção!

Guardar esta ferramenta apenas em espaços interiores.

- Guardar o aspirador móvel num local seco, protegido contra uma utilização não autorizada.

Para um transporte livre de poeiras, tenha o seguinte em atenção:

Para um transporte livre de poeiras, tenha o seguinte em atenção:

- Assegure-se de que existe uma fixação segura durante o transporte.

A ferramenta só pode ser transportadas com o tampão de fecho fechado.

9 Manutenção e conservação

ADVERTÊNCIA

• Antes de efectuar quaisquer trabalhos de manutenção e conservação, extraia sempre a ficha da tomada de corrente!
• Todos os trabalhos de manutenção e reparação que exigem uma abertura da carcaça do motor apenas podem ser efectuados por uma oficina autorizada de serviço após venda.

Serviço Após-venda e Reparação apenas através do fabricante ou das oficinas de serviço: endereço mais próximo em:

www.festool.com/Service

Utilizar apenas peças sobresselentes originais da Festool! Referência em:

www.festool.com/Service

Dispositivos de protecção e peças que estejam danificados têm de ser reparados ou substituídos de forma competente por uma oficina especializada credenciada, contanto que não seja dada nenhuma outra indicação no manual de instruções.

Observe as seguintes indicações:

- Mandar efectuar, no mínimo, uma vez por ano, uma verificação em termos de tecnologia de separação de poeiras (p. ex., em relação a danificação do filtro, estanqueidade da ferramenta e funcionamento dos dispositivos de controlo) pelo fabricante ou por uma pessoa formada.

- Adicionalmente, deverá verificar-se a eficácia do filtro da ferramenta, pelo menos, anual ou mais frequentemente, conforme possa estar definido nas regulamentações nacionais. O processo de verificação que pode ser utilizado para a comprovação da eficácia da ferramenta está determinado em EN 60335-2-69 AA.22.201.2. Se a verificação não apresentar resultados positivos,

deverá ser repetida com um novo filtro principal.

• O que não é possível limpar deve ser removido. Para o efeito, utilizar sacos impermeáveis. Observar as condições de remoção em vigor!
• Para uma manutenção pelo utilizador, a ferramenta tem de ser desmontada, limpa e a sua manutenção efectuada, desde que realizável, sem que daí resulte perigo para o pessoal da manutenção ou outras pessoas. As medidas de precaução adequadas incluem a descontaminação antes da desmontagem, a tomada de medidas para uma ventilação forçada com filtragem no local onde a ferramenta é desmontada, a limpeza da área de manutenção e o equipamento de protecção pessoal adequado.

Indicação para o envio para oficinas de reparação

Observe as seguintes indicações que servem para a protecção de pessoas durante o transporte e nas oficinas de reparação:

• Limpe a ferramenta por completo (interior e exterior).
  ▶ Retire o saco de filtragem/remoção.
• Embale a ferramenta hermeticamente num saco de plástico adequado para o efeito.
  Junte uma listagem das substâncias perigosas aspiradas fora da embalagem hermética da ferramenta.

9.1 Mudar o filtro principal

VERTÊNCIA

Remoinhos de pó ao substituir o saco de filtragem e o filtro principal

▶ Use uma máscara de protecção!
▶ Durante o saneamento do amianto, use vestuário descartável!

ADVERTÊNCIA

Perigo de ferimentos

- Não use mais o filtro principal a partir do momento em que ele seja retirado, pela primeira vez, da ferramenta; pelo contrário, substitua-o por um filtro novo.

INDICAÇÃO

Danificação do motor

- Nunca aspire sem o filtro principal montado, pois isso poderá danificar o motor.

▶ Abrir as molas de fecho [2-2] e retirar a parte superior da ferramenta [2-1].
▶ Rode a parte superior da ferramenta de forma a que o filtro principal [9-1] fique orientado para cima (figura [9]).
- Solte os dois parafusos de segurança [9-3] da alavanca [9-4] com uma chave de parafusos.
▶ Rode a alavanca [9-4] e retire o suporte [9-2] com o filtro principal.
- Insira o suporte com o filtro principal no saco de segurança fornecido.
▶ Solte o filtro principal do suporte.
▶ Retire o suporte do saco de segurança.
▶ Feche o saco de segurança e remova-o de acordo com as regulamentações nacionais.
- Limpe eventuais acumulações de pó na área por baixo do filtro principal.
▶ Coloque o novo filtro principal na estrutura.
- Insira o suporte [9-2] com o filtro principal e rode a alavanca [9-4] até engatar.
▶ Aperte os parafusos de segurança [9-3].
▶ Coloque a parte superior [2-1] e feche as molas de fecho [2-2].

9.2 Evaziar o depósito para sujidade

Depois de retirar a parte superior, é possível esvaziar o depósito para sujidade [2-3].

- Após a aspiração de líquidos, limpe regularmente os sensores do nível de enchimento [10-1] com um pano macio e verifique se estão danificados.

10 Acessórios

Consulte os números de encomenda dos acessórios e filtros no seu catálogo Festool ou na Internet, em "www.festool.com".

10.1 Módulos

Para ampliar o aspirador móvel, estão disponíveis, no programa de acessórios, os seguintes módulos, que podem ser montados no ponto de encaixe de módulos [1-3] por uma oficina de Serviço Pós-venda autorizada:

• módulo de ar comprimido,
• módulo de tomada com alimentação eléctrica permanente,

Português

• módulo de tomada com dispositivo automático de ligar (excepto para a variante GB 110 V),
• módulo para satélite de alimentação (EAA), para utilização do dispositivo automático de ligar na EAA.

Poderá consultar mais informações sobre os módulos na Internet, em "www.festool.com".

11 Meio ambiente

Não deite a ferramenta no lixo doméstico! Encaminhar as ferramentas, acessórios e embalagens para reaproveitamento ecológico. Respeitar as normas nacionais em vigor..

Apenas países da UE: de acordo com a Diretiva Europeia sobre resíduos de equipamentos elétricos e eletrónicos e a sua transposição para a legislação nacional, as ferramentas elétricas usadas devem ser recolhidas separadamente e sujeitas a uma reciclagem que proteja o meio ambiente..

Informações sobre REACH: www.festool.com/reach

Оглавление
