MODE D'EMPLOI CTH 26L H Class FESTOOL

dans la plage de numéro de série (S-Nr.) de 400000000 -

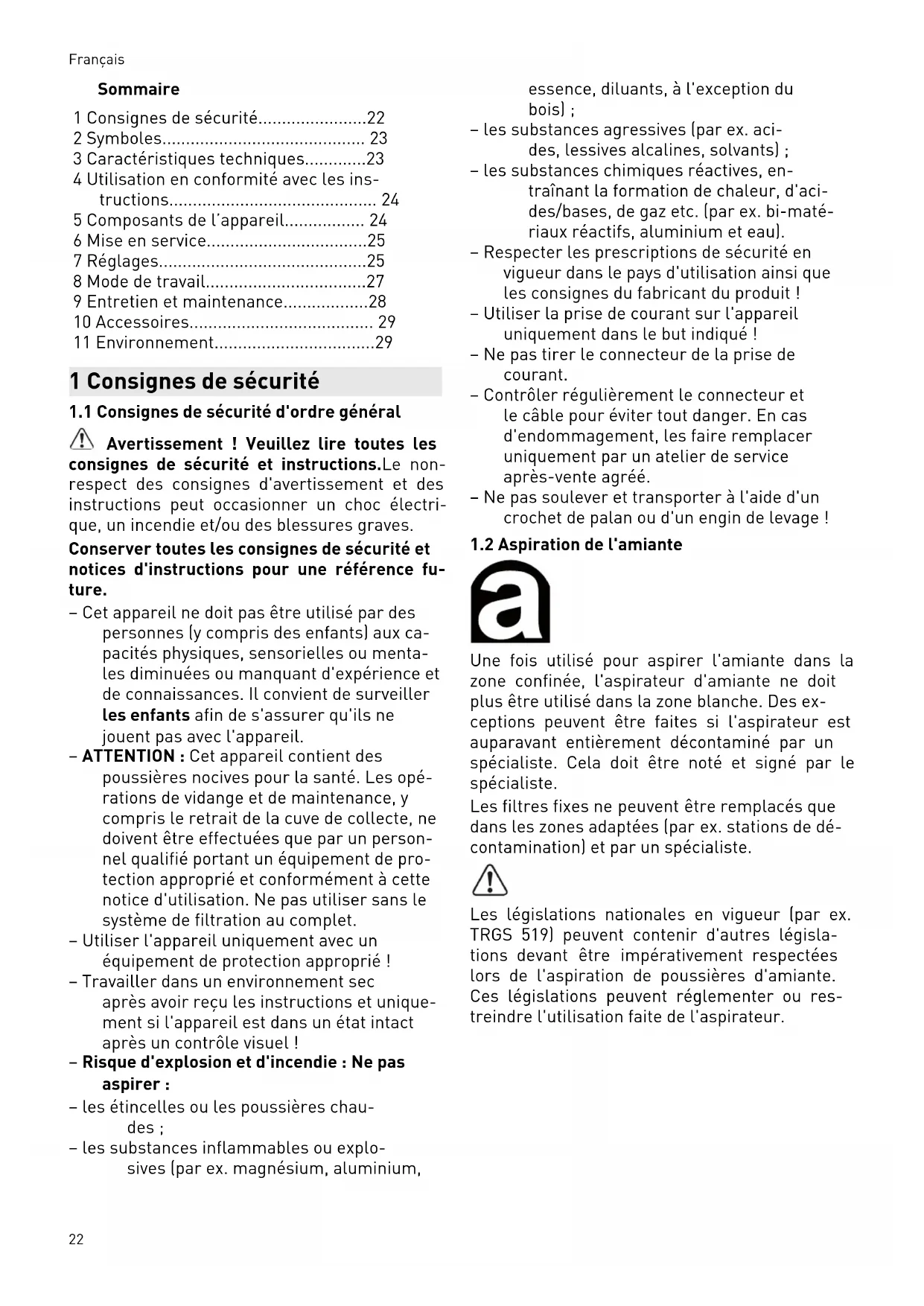

1.1 Consignes de sécurité d'ordre général

Avertissement ! Veuillez lire toutes les consignes de sécurité et instructions.Le non- respect des consignes d'avertissement et des instructions peut occasionner un choc électri que, un incendie et/ou des blessures graves. Conserver toutes les consignes de sécurité et notices d'instructions pour une référence fu ture. – Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) aux ca pacités physiques, sensorielles ou menta les diminuées ou manquant d'expérience et de connaissances. Il convient de surveiller les enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil. – ATTENTION : Cet appareil contient des poussières nocives pour la santé. Les opé rations de vidange et de maintenance, y compris le retrait de la cuve de collecte, ne doivent être effectuées que par un person nel qualifié portant un équipement de pro tection approprié et conformément à cette notice d'utilisation. Ne pas utiliser sans le système de filtration au complet. – Utiliser l'appareil uniquement avec un équipement de protection approprié ! – Travailler dans un environnement sec après avoir reçu les instructions et unique ment si l'appareil est dans un état intact après un contrôle visuel ! – Risque d'explosion et d'incendie : Ne pas aspirer : – les étincelles ou les poussières chau des ; – les substances inflammables ou explo sives (par ex. magnésium, aluminium, essence, diluants, à l'exception du bois) ; – les substances agressives (par ex. aci des, lessives alcalines, solvants) ; – les substances chimiques réactives, en traînant la formation de chaleur, d'aci des/bases, de gaz etc. (par ex. bi-maté riaux réactifs, aluminium et eau). – Respecter les prescriptions de sécurité en vigueur dans le pays d'utilisation ainsi que les consignes du fabricant du produit ! – Utiliser la prise de courant sur l'appareil uniquement dans le but indiqué ! – Ne pas tirer le connecteur de la prise de courant. – Contrôler régulièrement le connecteur et le câble pour éviter tout danger. En cas d'endommagement, les faire remplacer uniquement par un atelier de service après-vente agréé. – Ne pas soulever et transporter à l'aide d'un crochet de palan ou d'un engin de levage !

1.2 Aspiration de l'amiante

Une fois utilisé pour aspirer l'amiante dans la zone confinée, l'aspirateur d'amiante ne doit plus être utilisé dans la zone blanche. Des ex ceptions peuvent être faites si l'aspirateur est auparavant entièrement décontaminé par un spécialiste. Cela doit être noté et signé par le spécialiste. Les filtres fixes ne peuvent être remplacés que dans les zones adaptées (par ex. stations de dé contamination) et par un spécialiste. Les législations nationales en vigueur (par ex. TRGS 519) peuvent contenir d'autres législa tions devant être impérativement respectées lors de l'aspiration de poussières d'amiante. Ces législations peuvent réglementer ou res treindre l'utilisation faite de l'aspirateur. Français 222 Symboles Avertissement de danger général Risque d'électrocution Lire les instructions / les remarques ! Porter un masque de protection ! Ne pas jeter dans la poubelle domesti que! Attention, contient de l'amiante ! Prise avec dispositif d'enclenche ment automatique WARNUNG ≤ 0,1 mg/m

(classe de poussières

3 Caractéristiques techniques Aspirateurs Puissance absorbée 350 ‑ 1000 W Valeur de raccordement max. à la prise de l'appareil UE CH, DK GB 240 V / 110 V 2400 W 1100 W 1800 W / 500 W Débit volumétrique (air) max., centrale d'aspiration [5] 234 m³/h (3900 l/min) Dépression max., centrale d'aspiration

24000 Pa Surface filtrante 6318 cm² Tuyau d’aspiration D 27 / 32 mm x 3,5 m‑AS Longueur du câble de raccordement secteur 7,5 m Niveau de pression acoustique selon EN 60704-2-1 / Incertitude K 71 dB(A) / 3 dB Degré de protection IP X4 Volume de la cuve CTH 26 E/a 26 l CTH 48 E/a 48 l Dimensions L x l x h CTH 26 E/a 630 x 365 x 540 mm CTH 48 E/a 740 x 406 x 1005 mm Poids CTH 26 E/a 13,9 kg CTH 48 E/a 18,8 kg Débit au minimum

/h] [l/s] 21 mm 25 6,9 27 mm/ IAS 41 11,4 [5] Débit volumétrique et dépression sont dépendants du diamètre de tuyau choisi. Français 23Débit au minimum

HF‑CT H 498995 498995 NF‑CT 496169 496169 4 Utilisation en conformité avec les instructions L'aspirateur est conforme aux prescriptions sur l'aspiration de poussières nocives avec des va leurs limites correspondant à la catégorie de poussières ’H’ conformément EN à 60335-2-69, dont poussières de bois et peinture. L'aspirateur est conçu pour l'aspiration de poussières cancérigènes et pathogènes ainsi que les poussières d'amiante. L'aspirateur est conforme aux prescriptions sur l'aspiration d'eau. L'aspirateur est conçu pour résister à des solli citations élevées en utilisation industrielle, con formément aux normes EN 60335-1 et EN 60335-2-69. L'utilisateur est responsable des dom mages provoqués par une utilisation non conforme. 5 Composants de l’appareil Les illustrations indiquées se trouvent en début de notice d'utilisation. [1-1] Bouchon [1-2] Orifice d'aspiration [1-3] Emplacement de module [1-4] Prise de l'appareil [1-5] Compartiment de rangement du tuyau [1-6] Poignée [1-7] SysDoc [1-8] Réglage du diamètre de tuyau [1-9] Dispositif de régulation de la puissan ce d’aspiration [1-10] Interrupteur de l'appareil [1-11] Autocollants d'avertissement [1-12] Agrafe de fermeture [1-13] Cuve de collecte [1-15] Frein [6] EN 60335‑2‑69: classe de poussières Français 246 Mise en service AVERTISSEMENT Tension ou fréquence non admissible ! Risque d'accident ► La tension et la fréquence d'alimentation électrique doivent être conformes aux indi cations de la plaque signalétique. ► En Amérique du nord, utilisez uniquement les outils Festool fonctionnant sous une tension de 120 V/60 Hz.

6.1 Première mise en service

► Ouvrir les clapets de fermeture [2-2] et re tirer la partie supérieure de l'appareil [2-1]. ► Retirez les accessoires de la cuve de collec te [2-3] et de l'emballage ! ► Collez le texte d'avertissement [1-11]avec l'autocollant joint dans la langue de votre pays. ► Placez le bouchon [1-1]sur l'orifice (voir photo [1a] ). ► Placez un sac filtre ou un sac filtre de sécu rité répondant aux exigences en vigueur dans la cuve de collecte (voir chapitre

► Remontez la partie supérieure [2-1] et fer mez les agrafes de fermeture [2-2]. ► Montez l'enrouleur de câble sur la face ar rière de l'aspirateur mobile (voir figure [3]). ► Raccordez le tuyau d’aspiration à l'appareil.

► Brancher la fiche secteur dans une prise de courant dotée d'une terre. AVERTISSEMENT Risques de blessures dus à un démarrage incontrôlé des outils ► Avant de commuter l'interrupteur en posi tion "AUTO" ou "MAN", s'assurer que l'outil raccordé soit arrêté. L'interrupteur [1-10] sert à allumer et éteindre l'appareil. Position d'interrupteur "0" La prise de l'appareil [1-4] est hors tension ; l'aspirateur mobile est désactivé. Position d'interrupteur "MAN" La prise de l'appareil [1-4] est sous tension ; l'aspirateur mobile démarre. Position d'interrupteur "AUTO" La prise de l'appareil [1-4] est sous tension ; l'aspirateur mobile démarre lors de la mise en marche de l'outil raccordé. 7 Réglages

7.1 Réglage du diamètre du tuyau

► Placez le réglage du diamètre du tuyau sur [1-8] le diamètre du tuyau raccordé. Ceci permet de garantir une mesure correcte du débit d'air dans le tuyau d’aspiration (voir chapitre Surveillan ce du débit volumétrique).

7.2 Raccordement d'un outil électrique

AVERTISSEMENT Risques de blessures ► Respecter la valeur de raccordement max. à la prise de l'appareil (voir chapitre Carac téristiques techniques). ► Mettre l'outil électrique hors tension. ► Raccordement de l'outil électrique à la pri se de l'appareil [1-4].

7.3 Raccordement d'un outil pneumatique

AVERTISSEMENT Risques de blessures ► Mettre l'outil pneumatique hors tension. Avec le montage du module d'air compri mé [1-3] (496141), le dispositif d'enclenche ment automatique de l'aspirateur mobile fonc tionne également en relation avec des outils pneumatiques. Nous recommandons le montage supplémen taire de l'unité d'alimentation VE (495886). L'unité d'alimentation filtre et huile l'air com primé, et permet de réguler la pression d'air. Une pièce de raccordement (454757) est dispo nible pour le raccordement d'outils pneumati ques Festool avec système IAS. Afin de garantir un fonctionnement irréprocha ble du dispositif d'enclenchement automatique, la pression de service de l'outil doit être de 6 bars.

7.4 Régulation de la force d'aspiration

► sur le bouton tournant [1-9].

7.5 Serrage du frein

Le déplacement involontaire de l'aspirateur mobile est empêché en rabattant le levier de Français 25frein [1-15]. Pour ce faire, soulever légèrement l'aspirateur mobile à l'avant et presser le levier de frein vers le bas, jusqu'à ce qu'il s'enclen che. Pour desserrer le frein, pressez le le vier [1-14].

7.6 Protection thermique

Afin de protéger l'appareil de toute surchauffe, la sécurité thermique désactive l'aspirateur mobile avant d'atteindre la température criti que. ► Afin de protéger l'appareil de toute sur chauffe, la sécurité thermique désactive l'aspirateur mobile avant d'atteindre la température critique. ► Mettre l'aspirateur mobile hors tension, le laisser refroidir pendant env. 5 minutes, le mettre sous tension. Échec de la mise sous tension : con tacter l'atelier du service après-vente Festool.

7.7 Remplacement du sac filtre (SC-FIS-

CT26/48) Retrait du sac filtre [4] ► Ouvrir les clapets de fermeture [2-2] et re tirer la partie supérieure de l'appareil [2-1]. ► Retirez le sac filtre. ► Éliminez le sac filtre usagé conformément aux prescriptions légales. ► Nettoyez la cuve de collecte [2-3]. Insertion du sac filtre [5] ► Insérez un nouveau sac filtre (SC-FIS- CT26/48) (figure [5]). Important : Veillez à ce que le verrou s'enclenche. Assurez-vous de ne pas coincer le sac filtre entre la partie supérieure et la partie inférieure. ► Remontez la partie supérieure [2-1] et fer mez les agrafes de fermeture [2-2].

7.8 Remplacement du sac filtre (FIS-CTH

26/48) de sécurité Pour l'aspiration de poussières de caté gorie H, utilisez toujours le sac filtre de sécurité. Retrait du sac filtre de sécurité [6] ► Obturez l'orifice d'aspiration [1-2] à l'aide du bouchon [1-1]. ► Ouvrez les agrafes de fermeture [2-2] et re tirez la partie supérieure de l'appareil [2-1]. ► Rabattez vers le haut le film du sac plasti que et fermez les ouvertures latérales avec les languettes. ► Fermez le sac plastique autour du sac filtre à l'aide du collier de serrage fourni. ► Retirez le sac filtre de sécurité. ► Éliminez le sac filtre de sécurité usagé con formément aux prescriptions légales. ► Nettoyez la cuve de collecte [2-3]. Insertion du sac filtre de sécurité [7] ► Placez un nouveau sac filtre de sécurité (FIS-CTH 26/48) dans les orifices du réser voir et verrouillez ce dernier. Important : Veillez à ce que le verrou s'enclenche. ► Placez le sac plastique sur les rebords du réservoir. Les ouvertures latérales du sac filtre de sécurité doivent être à l'intérieur de la cuve de collecte. Veillez à ce que les contacts [10-2] ne soient pas couverts. Assurez-vous de ne pas coincer le sac filtre entre la partie supérieure et la partie inférieure. ► Remontez la partie supérieure [2-1] et fer mez les agrafes de fermeture [2-2].

7.9 Surveillance du débit volumétrique

Si le débit d'air dans le tuyau d’aspiration chute sous 20 m/s, un signal d'avertissement acousti que retentit pour des raisons de sécurité. Français 26Causes possibles Élimination Dispositif de régulation de la puissance d’as piration [1-9] réglé sur une valeur trop fai ble. Régler le dispositif de régulation de la puissance d’aspiration sur une valeur plus grande (voir cha pitre

Commutateur[1-8] non réglé sur le diamètre de tuyau raccordé. Régler le diamètre de tuyau correct (voir chapitre

Tuyau d’aspiration bouché ou plié. Eliminer le colmatage ou le pli. Sac filtre plein. Insérer un nouveau sac filtre (voir chapitre

Filtre principal encrassé. Remplacer le filtre principal (voir chapitre 9.1 ). Dysfonctionnement du système électronique de surveillance. Faire éliminer le défaut par un atelier du service après-vente Festool. Aspiration de liquides. Sécurité de fonctionnement pas entravée, pas de mesure nécessaire. 8 Mode de travail

Logement pour tuyau : après le travail, vous pouvez guider le tuyau d’aspiration à travers l'ouverture [8-2] et le déposer dans le loge ment pour tuyau. Insert Systainer SysDoc : un Systainer peut être fixé sur la surface de dépose au moyen des quatre poussoirs ou du T-Loc[8-1].

8.2 Aspiration de substances sèches

ATTENTION Poussières nocives pour la santé Lésions des voies respiratoires ► Lors de l'aspiration de substances dange reuses, utiliser un sac filtre de sécurité et un filtre principal adapté ! ► Utiliser l'appareil uniquement avec le sys tème de surveillance du débit volumique activé. Lors de l'aspiration de poussières dépas sant les valeurs limites ou de quantités considérables de poussières de chêne ou de hêtre, n'aspirer qu'une seule source de pous sières (outil électrique ou outil pneumatique). Tenir compte du point suivant lors de l'aspira tion de poussières générées par des outils électriques en fonctionnement : Si l'air évacué est recyclé dans le local, un taux de renouvellement d'air L suffisant doit être présent dans le local. Afin de respecter les va leurs limites exigées, le débit volumique recy clé doit être au maximum de 50 % du débit vo lumique d'air frais (volume du local V

x taux de renouvellement de l'air L

). Respecter égale ment les prescriptions régionales. Attention : un filtre principal humide se colma te plus rapidement lorsque des matières sè ches sont aspirées. C'est pourquoi le filtre prin cipal devrait être séché ou remplacé par un fil tre sec avant l'aspiration de poussières.

8.3 Aspiration de liquides

AVERTISSEMENT Poussières nocives pour la santé Lésions des voies respiratoires ► Lors de l'aspiration de liquides, ne pas as pirer de poussières nocives pour la santé. Avant d'aspirer des liquides, retirer le sac filtre ou sac filtre de sécurité (voir chapitre 7.7 ,

7.8 ). L'utilisation d'un filtre pour liquide spécial

est recommandée. Lorsque la hauteur de remplissage maximale est atteinte, l'aspiration est interrompue auto matiquement. ATTENTION Émergence de mousse et de liquides ► Arrêter immédiatement l'appareil et vider la cuve de collecte.

8.4 Système antistatique

Lors de l'aspiration, il en résulte des charges d'électricité statique par frottement dans le tuyau d’aspiration. Ces charges peuvent se ma nifester par des chocs électriques désagréa bles pour l'opérateur. Pour dériver ces charges d'électricité statique, l'aspirateur mobile est équipé de série avec un système antistatique. A Français 27cet égard, il convient toutefois d'utiliser le tuyau d’aspiration antistatique fourni.

8.5 Après le travail

En cas de non-utilisation ainsi que lors des travaux de maintenance et de net toyage, débrancher le connecteur de la prise de courant. ► Mettre l'aspirateur hors tension et débran cher la fiche secteur. ► Enrouler le câble de raccordement secteur. ► Vidanger la cuve de collecte. ► Obturez l'orifice d'aspiration [1-2] à l'aide du bouchon [1-1]. AVERTISSEMENT Poussières nocives pour la santé Lésions des voies respiratoires ► Nettoyez entièrement l'aspirateur mobile et tous les accessoires par aspiration et en les essuyant (à l'intérieur et à l'extérieur), avant de le retirer de la zone contaminée. ► Les composants qui ne peuvent pas être entièrement nettoyés doivent être enfer més hermétiquement pour le transport dans un sac en plastique. ► Portez une protection respiratoire ! Ne stocker l'appareil qu'en intérieur. ► Déposer l'aspirateur mobile dans un local sec et protégé contre tout utilisation non autorisée. Pour un transport sans poussières, veillez aux points suivants : ► Pour un transport sans poussières, veillez aux points suivants : ► Assurez une fixation sûre lors du transport. L'appareil ne doit être transporté qu'avec bouchon fermé. 9 Entretien et maintenance AVERTISSEMENT Risques de blessures, choc électrique ► Avant tout travail de maintenance ou d'en tretien, retirez toujours la fiche secteur de la prise de courant ! ► Toute opération de réparation ou d'entre tien nécessitant l'ouverture du boîtier mo teur ne peut être entreprise que par un atelier de service après-vente agréé. Seuls le fabricant et un atelier homologué sont habilités à effectuer toute réparation ou servi ce. Les adresses à proximité sont disponibles sur : www.festool.com/Service EKAT

Utilisez uniquement des pièces de rechange Festool d'origine.Référence sur : www.festool.com/Service Les dispositifs de protection et les composants endommagés doivent être réparés ou rempla cés dans les règles de l'art par un atelier spé cialisé agréé, dans la mesure où cela n'est pas spécifié différemment dans la notice d'utilisa tion. Observez les consignes suivantes : – Un contrôle technique doit être effectué au moins une fois par an par le fabricant ou une personne instruite (endommagement du filtre, étanchéité de l'appareil et fonc tionnement des dispositifs de contrôle, etc.). – De plus, l'efficacité de filtration de l'appa reil doit être contrôlée au moins une fois par an ou plus, comme il peut être spécifié dans les prescriptions nationales. Le con trôle à effectuer pour justifier de l'efficacité de l'appareil est spécifié dans EN 60335-2-69 AA.22.201.2. Si le contrôle n'est pas positif, il doit être renouvelé avec un nouveau filtre principal. – Ce qui ne peut pas être nettoyé, doit être éliminé. À cet effet, utiliser des sacs imper méables. Respecter les consignes relatives à l'élimination en vigueur ! – Pour la maintenance, l'utilisateur doit dé monter, nettoyer et effectuer la maintenan ce de l'appareil dans la mesure où cela est possible sans mettre en danger le person nel de maintenance ou d'autres personnes. L'épuration avant le démontage, l'entretien de la ventilation filtrée sur le lieu de dé montage de l'appareil, le nettoyage de la zone de maintenance et l'équipement de protection adapté sont les mesures de pré caution adaptées. Français 28Remarque concernant l'envoi à l'atelier de ré paration Veuillez tenir compte des remarques suivantes servant à la protection des personnes pendant le transport et dans l'atelier de réparation : ► Nettoyez entièrement l'appareil (intérieur et extérieur). ► Retirez le sac filtre/sac d'élimination des déchets. ► Emballez l'appareil à l’abri de l’air dans un sachet plastique approprié. ► Joignez une liste des substances nocives aspirées hors de l'emballage étanche de l'appareil.

9.1 Remplacement du filtre principal

AVERTISSEMENT Tourbillons de poussière lors du remplace ment du sac filtre et du filtre principal ► Portez une protection respiratoire ! ► Portez des vêtements jetables lors du dés amiantage ! AVERTISSEMENT Risques de blessures ► N'utilisez plus le filtre principal une fois que celui-ci a été retiré de l'appareil ; rem placez-le par un nouveau. REMARQUE Endommagement du moteur ► N'aspirez jamais alors que le filtre princi pal n'est pas monté : risque d'endomma gement du moteur. ► Ouvrir les clapets de fermeture [2-2] et re tirer la partie supérieure de l'appareil [2-1]. ► Tournez la partie supérieure de l'appareil de manière à ce que le filtre principal [9-1] soit dirigé vers le haut (figure[9]). ► Desserrez les deux vis de sécurité [9-3]du levier [9-4] à l'aide d'un tournevis. ► Rabattez le levier [9-4] et retirez le sup port [9-2] avec le filtre principal. ► Introduisez le support avec le filtre principal dans le sachet de sécurité fourni. ► Retirez le filtre principal du support. ► Retirez le support du sachet de sécurité. ► Fermez le sachet de sécurité et éliminez-le conformément aux prescriptions légales. ► Enlevez les éventuels dépôts de poussière qui ont pu se former dans la partie arrière du filtre principal. ► Placez un nouveau filtre principal dans le cadre. ► Placez le support [9-2] avec le filtre princi pal et rabattez le levier [9-4] jusqu'à ce qu'il s'enclenche. ► Serrez les vis de sécurité [9-3]. ► Remontez la partie supérieure [2-1] et fer mez les agrafes de fermeture [2-2].

9.2 Vidage de la cuve de collecte

Après avoir retiré la partie supérieure, la cuve de collecte [2-3] peut être vidée. ► Après l'aspiration de liquides, nettoyez ré gulièrement les capteurs de niveau [10-1] à l'aide d'un chiffon doux et examinez leur état. 10 Accessoires Vous trouverez les références de commande des accessoires et des filtres dans votre catalo gue Festool ou sur le site Internet "www.fes tool.com".

• Les modules suivants sont disponibles dans la gamme d'accessoires de l'aspirateur et peu vent être montés [1-3] sur la fiche modulaire par un atelier de service après-vente agréé : – module pneumatique, – module de prise de courant avec alimenta tion électrique permanente, – module de prise de courant avec dispositif d'enclenchement automatique (pas pour variante GB 110 V), – module pour satellite d'alimentation (EAA), pour l'utilisation du dispositif d'enclenche ment automatique sur le satellite EAA. Vous trouverez des informations complémen taires concernant les modules sur le site Inter net "www.festool.com". 11 Environnement Ne pas jeter l'appareil avec les ordures ménagères ! Veiller à un recyclage éco logique de l'appareil, des accessoires et des emballages. Respecter les prescriptions nationales en vigueur. Uniquement UE : selon la directive européenne relative aux appareils électriques et électroni ques usagés et sa transposition en droit natio nal, les outils électroportatifs usagés doivent Français 29être collectés à part et recyclés de manière écologique. Informations à propos de REACh : www.fes tool.com/reach Français 30índice de contenidos 1 Indicaciones de seguridad p. 31
