РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CTH 26L H Class FESTOOL

ru Оригинал Руководства по эксплуатации - Пылеудаляющие аппараты 97

RUS Декларация соответствия EC: Мы

заявляем с исключительной ответственностью, что данный продукт соответствует следующим нормам или нормативным документам:

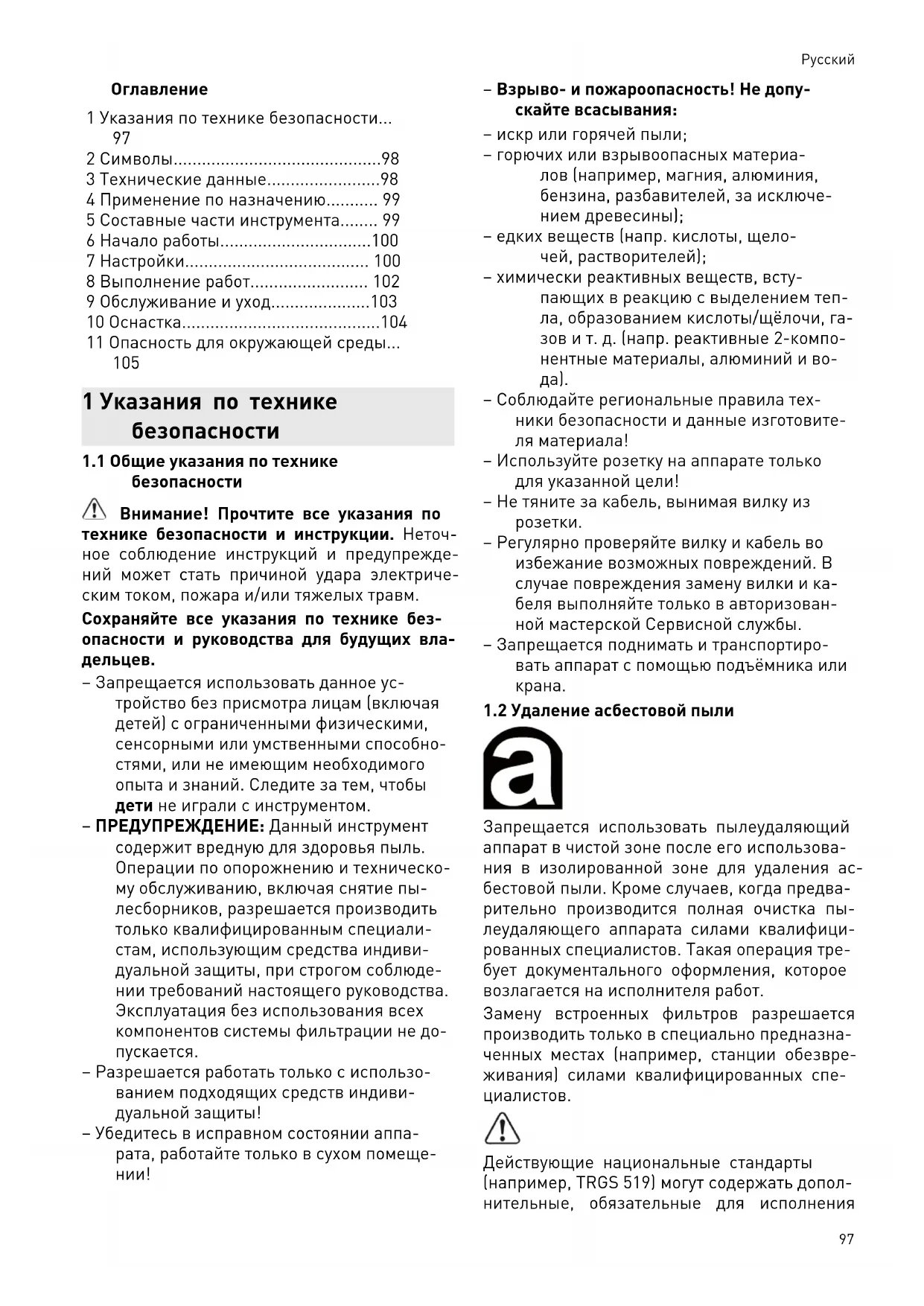

1 Указания по технике безопасности... 97
2 Символы....98
3 Технические данные....98
4 Применение по назначению...... 99
5 Составные части инструмента..... 99
6 Начало работы.....100
7 Настройки.... 100
8 Выполнение работ..... 102
9 Обслуживание и уход.....103
10 Оснастка....104
11 Опасность для окружающей среды... 105

1 Указания по технике безопасности

1.1 Общие указания по технике безопасности

Внимание! Прочтите все указания по

технике безопасности и инструкции. Неточное соблюдение инструкций и предупреждений может стать причиной удара электрическим током, пожара и/или тяжелых травм.

Сохраняйте все указания по технике безопасности и руководства для будущих владельцев.

– Запрещается использовать данное устройство без присмотра лицам (включая детей) с ограниченными физическими, сенсорными или умственными способностями, или не имеющим необходимого опыта и знаний. Следите за тем, чтобы дети не играли с инструментом.

- ПРЕДУПРЕЖДЕНИЕ: Данный инструмент содержит вредную для здоровья пыль. Операции по опорожнению и техническо-му обслуживанию, включая снятие пы-лесборников, разрешается производить только квалифицированным специалистам, использующим средства индивидуальной защиты, при строгом соблюдении требований настоящего руководства. Эксплуатация без использования всех компонентов системы фильтрации не допускается.

– Разрешается работать только с использованием подходящих средств индивидуальной защиты!

– Убедитесь в исправном состоянии аппарата, работайте только в сухом помещении!

– Взрыво- и пожароопасность! Не допускайте всасывания:

• искр или горячей пыли;
  – горючих или взрывоопасных материалов (например, магния, алюминия, бензина, разбавителей, за исключением древесины);
  – едких веществ (напр. кислоты, щело- чей, растворителей);
  – химически реактивных веществ, вступающих в реакцию с выделением тепла, образованием кислоты/щёлочи, газов и т. д. (напр. реактивные 2-компонентные материалы, алюминий и вода).
  – Соблюдайте региональные правила техники безопасности и данные изготовителя материала!
  – Используйте розетку на аппарате только для указанной цели!
  – Не тяните за кабель, вынимая вилку из розетки.
  – Регулярно проверяйте вилку и кабель во избежание возможных повреждений. В случае повреждения замену вилки и кабеля выполняйте только в авторизованной мастерской Сервисной службы.
  – Запрещается поднимать и транспортировать аппарат с помощью подъёмника или крана.

1.2 Удаление асбестовой пыли

Запрещается использовать пылеудаляющий аппарат в чистой зоне после его использования в изолированной зоне для удаления асбестовой пыли. Кроме случаев, когда предварительно производится полная очистка пылеудаляющего аппарата силами квалифицированных специалистов. Такая операция требует документального оформления, которое возлагается на исполнителя работ.

Замену встроенных фильтров разрешается производить только в специально предназначенных местах (например, станции обезвреживания) силами квалифицированных специалистов.

Действующие национальные стандарты (например, TRGS 519) могут содержать дополнительные, обязательные для исполнения

Русский

требования к работам по удалению асбесто- содержащей пыли, а также требования, кото- рые могут регламентировать или ограничи- вать область применения пылеудаляющего аппарата.

2 Символы

Предупреждение об общей опасности

Предупреждение об ударе током

Соблюдайте руководство по эксплуатации/указания!

Используйте респиратор!

Не имеет место в коммунальных отхода.

Внимание, содержит асбест!

Розетка с автоматическим включением/выключением

≤slant 0,1 mg/m^3 [(класс пыли H)]

TR066

3 Технические данные

Пылеудаляющие аппараты

Потребляемая мощность 350 - 1000 Вт

Макс. допустимая мощность подключаемого инструмента:

EC	2400 Вт
Чехия, Дания	1100 Вт
Великобритания 240 В/110 В	1800 Вт/500 Вт

Макс. объёмный расход (воздуха), турбина [23]

234 м³/ч (3900 л/мин)

Макс. разрежение, турбина ^1

24000 Па

Площадь фильтроэлемента

6318 cm²

Всасывающий шланг D 27 / 32 мм x 3,5 м AS

Длина сетевого кабеля 7,5 м

Уровень звукового давления согласно EN 60704-2-1 / Погрешность К 71 дБ(А) / 3 дБ

Вид защиты IP X4

Объём резервуара СТН 26 E/a 26 l

CTH 48 E/a 48 l

Размеры ДхШхВ СТН 26 E/a 630 x 365 x 540 mm

CTH 48 E/a 740 x 406 x 1005 mm

Macca

CTH 26 E/a 13,9 kg

CTH 48 E/a 18,8 kg

		объёмный ток минимум[m 3/h] [l/s]
21 mm 25 6,9
27 mm/ IAS 41 11,4
32 mm 58 16,1
36 mm 73 20,3
42 mm 100 27,8
50 mm 141 39,2
			CTH 26 E CTH 48 E
	FIS-CTH (3 x) (L, M, H[24])		497541 497542
	HF-CT H 498995 498995
	NF-CT 496169 496169

4 Применение по назначению

Пылеудаляющий аппарат предназначается для сбора и удаления опасной для здоровья пыли с предельными значениями по классу пыли 'Н' согласно EN 60335-2-69, образующуюся при обработке лака.

Пылеудаляющий аппарат пригоден для сбора и удаления канцерогенной, патогенной, а также асбестовой пыли.

Пылеудаляющий аппарат предназначен также для сбора воды.

Согласно EN 60335-1 и EN 60335-2-69 пылеудаляющий аппарат предназначен для профессионального использования в условиях повышенной сложности.

Ответственность за использование не по ачению несёт пользователь.

Инструмент сконструирован для професального применения.

5 Составные

части

инструмента

Иллюстрации находятся в начале руководства по эксплуатации.

[1-1] Пробка
[1-2] Всасывающее отверстие
[1-3] Гнездо для установки модулей
[1-4] Штепсельный разъём аппарата
[1-5] Отсек для хранения шланга
[1-6] Рукоятка
[1-7] SysDoc
[1-8] Регулятор диаметра всасывающего шланга
[1-9] Регулятор интенсивности всасывания
[1-10] Выключатель
[1-11] Предупреждающая табличка, на- клейка
[1-12] Зажимная скоба

[1-13] Резервуар для грязи

[1-15] Тормоз

6 Начало работы

ПРЕДУПРЕЖДЕНИЕ

Недопустимое напряжение или частота! Опасность несчастного случая

• Сетевое напряжение и частота источника тока должны соответствовать данным, указанным на заводской табличке.
  ▶ В Северной Америке можно использовать только машинки Festool с характеристикой по напряжению 120 В/60 Гц.

6.1 Первый ввод в эксплуатацию

▶ [2-2]Разблокируйте зажимные скобы и снимите верхнюю часть аппарата [2-1].
▶ Извлеките оснастку из резервуара для грязи [2-3] и из упаковки!
▶ Наклейте на текстовое поле предупреждающей таблички [1-11] прилагаемую наклейку с текстом на языке вашей страны.

▶ Вставьте пробку [1-1] в отверстие (см. рис. [1a]).

▶ Вставьте обычный или усиленный мешокпылесборник согласно нормативным требованиям в резервуар для грязи (см. главу 7.7, 7.8).

▶ Установите верхнюю часть [2-1] на место и зафиксируйте зажимные скобы [2-2].

- Установите бухту для кабеля на задней стороне пылеудаляющего аппарата (см. рис. [3]).

▶ Подсоедините к аппарату всасывающий шланг.

6.2 Включение/выключение

▶ Вставьте вилку в розетку с заземлением.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования по причине неконтролируемого включения инструмента

▶ Прежде чем повернуть переключатель в положение "AUTO" или "MAN", убедитесь в том, что подсоединённый инструмент выключен.

Переключатель [1-10] служит выключателем.

Положение переключателя '0'

Штепсельный разъём аппарата [1-4] обесточен, пылеудаляющий аппарат выключен.

Положение переключателя 'MAN'

Штепсельный разъём аппарата [1-4] находится под напряжением, пылеудаляющий аппарат включается.

Положение переключателя 'Auto'

Штепсельный разъём аппарата [1-4] находится под напряжением, пылеудаляющий аппарат включается при включении подсоединённого инструмента.

7 Настройки

7.1 Регулировка диаметра шланга

Установите регулятор диаметра всасывающего шланга [1-8] в соответствии с диаметром подсоединённого шланга.

Это гарантирует правильность измерения скорости воздушного потока во всасывающем шланге (см. главу Контроль объёмного расхода).

7.2 Подсоединение электроинструмента

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

- Соблюдайте указания в отношении макс. допустимой мощности подключаемого инструмента (см. главу «Технические данные»).

▶ Выключите электроинструмент.

▶ Подсоедините электроинструмент к штепсельному разъёму аппарата [1-4].

7.3 Подсоединение пневмоинструмента

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

▶ Выключите пневмоинструмент.

При наличии пневматического модуля [1-3] (496141) устройство автоматического включения пылеудаляющего аппарата функционирует также в комбинации с пневматическими инструментами.

Дополнительно рекомендуем установить блок подготовки воздуха VE (495886). Блок подготовки воздуха позволяет фильтровать и промасливать сжатый воздух, а также регулировать давление воздуха. Для подсоединения пневмоинструмента Festool с системой IAS

предлагается соединительный элемент IAS [454757].

Для обеспечения надлежащей работы устройства автоматического включения рабочее давление инструмента должно составлять 6 бар.

7.4 Регулировка интенсивности всасывания

▶ с помощью винта-барашка [1-9].

7.5 Установка тормоза

При затянутом рычаге тормозного механизма чёрного цвета [1-15] предотвращается откатывание пылеудаляющего аппарата. Для этого необходимо приподнять переднюю часть аппарата и надавить на рычаг вниз до фиксации. Для отпускания тормоза нажмите на рычаг зелёного цвета [1-14].

7.6 Защита от перегрева

Защита от перегрева отключает пылеудаляющий аппарат до достижения критической температуры.

▶ Защита от перегрева отключает пылеудаляющий аппарат до достижения критической температуры.
▶ Выключите пылеудаляющий аппарат, дайте ему остыть в течение прим. 5 минут, подключите.

Аппарат не включается: обратитесь в мастерскую Сервисной службы Festool.

7.7 Замена мешка-пылесборника(SC-FIS-CT26/48)

Извлечение мешка-пылесборника [4]

▶ [2-2]Разблокируйте зажимные скобы и снимите верхнюю часть аппарата [2-1].
▶ Извлеките мешок-пылесборник.
▶ Утилизируйте использованный мешок-пылесборник в соответствии с законодательными предписаниями.
▶ Очистите резервуар для грязи [2-3].

Установка мешка-пылесборника [5]

▶ Вставьте новый мешок-пылесборник (SC-FIS-CT26/48) (рис. [4]). Важно: горловину мешка-пылесборника плотно насадите на впускной штуцер.

Следите за тем, чтобы мешок-пы- лесборник не оказался зажатым между верхней и нижней частями.

▶ Установите верхнюю часть [2-1] на место и зафиксируйте зажимные скобы [2-2].

7.8 Замена усиленного мешка- пылесборника (FIS-CTH 26/48)

Для удаления пыли класса Н обязательно используйте усиленный мешокпылесборник.

Извлечение усиленного мешка-пылесборника [6]

• Закройте всасывающее отверстие [1-2] пробкой [1-1].
  ▶ Откройте зажимные скобы [2-2] и снимите верхнюю часть аппарата [2-1].
  ▶ Расправьте вверх плёнку полиэтиленового пакета и заклейте боковые отверстия клейкой лентой.
  ▶ Полиэтиленовый пакет с вложенным мешком-пылесборником завяжите кабельным хомутом из комплекта поставки.
  ▶ Выньте усиленный мешок-пылесборник.
• Использованный усиленный мешок-пы-лесборник утилизируйте согласно установленным правилам.
  ▶ Очистите резервуар для грязи [2-3].

Установка усиленного мешка-пылесборника [7]

▶ Вложите новый усиленный мешок-пылесборник (FIS-CTH 26/48) во впускной штуцер резервуара и заприте его. Важно: Проследите, чтобы запор защёлкнулся.
Расправьте полиэтиленовый пакет поверх кромок грязесборника. Боковые отверстия усиленного мешка-пылесборника должны находиться внутри резервуара для грязи.

! Проследите, чтобы контакты оставались открытыми[10-2].

Следите за тем, чтобы мешок-пы- лесборник не оказался зажатым между верхней и нижней частями.

▶ Установите верхнюю часть [2-1] на место и зафиксируйте зажимные скобы [2-2].

7.9 Контроль объёмного расхода

Если скорость воздушного потока во всасывающем шланге снижается до отметки менее 20 м/с, по соображениям безопасности включается звуковой предупреждающий сигнал.

Возможные причины Способ устранения

Регулятор интенсивности всасывания [1-9] установлен на слишком низкое значение.	Установите регулятор интенсивности всасыва-ния на более высокое значение (см. главу 7.4).
Винт-барашек [1-8] не соответствует диаметру подключённого шланга.	Правильно отрегулируйте диаметр шланга (см. главу 7.1).
Засорение или перегиб всасывающего шланга.	Устраните засорение или перегиб.
Мешок-пылесборник полный. Установите новый мешок-пылесборник (см. гла-ву 7.7).
Загрязнён фильтрующий элемент. Замена фильтрующего элемента (см. главу 104).
Сбой в работе контрольного электронного оборудования.	Обратитесь в мастерскую Сервисной службы Festool.

Мокрое всасывание. Эксплуатационная надёжность не снижена, вмешательство не требуется.

8 Выполнение работ

8.1 Использование

Отсек для хранения шланга: по окончании работы всасывающий шланг можно протянуть через отверстие [8-2] и сложить в отсеке для хранения шланга.

Место крепления систейнера SysDoc: здесь при помощи четырёх защёлок или системы T-Loc [8-1] можно закрепить систейнер.

8.2 Сбор сухих материалов

ИМАНИЕ

Опасная для здоровья пыль

Травмирование дыхательных путей

▶ При удалении опасной для здоровья пыли используйте усиленный мешок-пылесборник и подходящий фильтрующий элемент!
- Используйте аппарат только с исправным устройством контроля объёмного расхода.

В режиме удаления пыли с ПДК вредных для здоровья веществ или больших объёмов древесной пыли дуба или бука всасывание следует производить только от одного источника пыли (электро- или пневмоинструмента).

Соблюдайте следующие правила при сборе пыли, образующейся при работе электроин-струментов:

Если отработанный воздух отводится обратно в помещение, в нём должна быть обеспечена достаточная интенсивность воздухообмена L. Для соблюдения необходимых предельных

значений обратный объёмный расход должен составлять не более 50 % от объёмного расхода приточного воздуха (объём помещения V_R x интенсивность воздухообмена L_w ). Необходимо также соблюдать региональные предписания.

Внимание: влажный фильтрующий элемент при всасывании сухих материалов забивается быстрее. Поэтому перед сбором пыли его необходимо просушить или заменить сухим.

8.3 Сбор жидкостей

ПРЕДУПРЕЖДЕНИЕ

Опасная для здоровья пыль Травмирование дыхательных путей

▶ При мокром всасывании запрещается сбор опасной для здоровья пыли.

Перед сбором жидкостей необходимо снять мешок-пылесборник (обычный или усиленный) (см. главу 7.7, 7.8). Рекомендуется использовать специальный фильтр для влажной уборки.

При достижении максимального уровня заполнения всасывание автоматически прекращается.

ВНИМАНИЕ

Выступающая пена и жидкости

▶ Немедленно выключите аппарат и удали- те содержимое резервуара для грязи.

8.4 Антистатическая система

Во время всасывания вследствие трения во всасывающем шланге происходит статиче-

ская электризация. В результате этого лица, обслуживающие аппарат, могут испытывать неприятные удары электрическим током. Для отвода этих статических зарядов пылеудаляющий аппарат серийно оснащается антистатической системой. Однако для этого необходимо использовать прилагаемый антистатический всасывающий шланг.

8.5 По окончании работы

По окончании работ с использованием аппарата, а также перед техническим обслуживанием и ремонтом вынимайте вилку из розетки.

▶ Выключите пылеудаляющий аппарат и выньте вилку из розетки.
▶ Смотайте сетевой кабель.
▶ Опорожните резервуар для грязи.
- Закройте всасывающее отверстие [1-2] пробкой [1-1].

ЕДУПРЕЖДЕНИЕ

Опасная для здоровья пыль Повреждение дыхательных путей

Произведите полную чистку пылеудаляющего аппарата и всей оснастки пылесосом и влажной тряпкой (внутри и снаружи), прежде чем выносить его из загрязнённой зоны.
▶ Детали, не поддающиеся полной очистке, перед транспортировкой необходимо упаковать в герметичный пластиковый пакет.
▶ Используйте респиратор!

Храните данный аппарат только внутри помещений.

- Поставьте пылеудаляющий аппарат в сухом помещении, примите меры для предупреждения использования без разрешения.

Следите, чтобы при транспортировке не было пыли:

▶ Следите, чтобы при транспортировке не было пыли:
▶ обеспечьте надёжное крепление при транспортировке.

Аппарат можно транспортировать только с закрытой пробкой.

9 Обслуживание и уход

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования, удар током

▶ Перед началом любых работ на машинке вынимайте вилку из розетки!
- Все работы по обслуживанию и ремонту, которые требует открывания корпуса двигателя, могут выполняться только авторизованной мастерской сервисной службы.

Сервисное обслуживание и ремонт только через фирму-изготовителя или в наших сервисных мастерских: адрес ближайшей мастерской см. на

www.festool.com/Service

Используйте только оригинальные запасные части Festool! № для заказа на:

www.festool.com/Service

По поводу надлежащего ремонта или замены повреждённых защитных устройств и деталей следует обращаться в аттестованную мастерскую, если руководством по эксплуатации не предписано иное.

Соблюдайте следующие указания:

• Не реже одного раза в год изготовитель или лицо, прошедшее соответствующий инструктаж, должны проводить технический контроль с целью выявления нарушения защиты от пыли (например, проверку целостности фильтра, герметичности аппарата и исправности действия контрольного оборудования).
• Кроме этого, не реже одного раза в год или чаще (в зависимости от региональных требований) необходимо проверять задерживающую способность фильтра в аппарате. Процедура проверки, которая может быть использована для подтверждения эффективности аппарата, определена в EN 60335-2-69 AA.22.201.2. В случае неудовлетворительного результата проверки её следует повторить, пред-

Русский

варительно установив новый фильтрующий элемент.

– То, что невозможно очистить, подлежит утилизации. Используйте для этого герметичные пакеты. Соблюдайте действующие правила утилизации отходов!
– Для обслуживания самим пользователем аппарат следует разобрать, очистить и выполнить необходимые работы, не вызывая угрозы для здоровья обслуживающего персонала или других лиц. Подходящими мерами предосторожности являются дезинфекция аппарата перед разборкой, принудительная вытяжная вентиляция в помещении, где осуществляется разборка, очистка зоны проведения технических работ и использование подходящих средств индивидуальной защиты.

Инструкция по пересылке инструмента в ремонтную мастерскую

Для охраны здоровья людей при транспортировке и в ремонтной мастерской соблюдайте следующие указания:

▶ Выполните полную очистку инструмента (внутри и снаружи).
- Извлеките мешок-пылесборник/мешок для утилизации.
▶ Герметично упакуйте инструмент в подходящий пластиковый пакет.
▶ Укажите снаружи герметичной упаковки перечень опасных веществ, попавших внутрь инструмента при его эксплуатации.

9.1 Замена основного фильтра

ЕДУПРЕЖДЕНИЕ

Пыль, поднятая при смене мешка-пылес- борника и фильтрующего элемента

▶ Используйте респиратор!
▶ При удалении асбестовой пыли надевайте одноразовую одежду!

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования

▶ Фильтрующий элемент является одноразовым, его повторное использование запрещается, разрешается только замена новым.

УКАЗАНИЕ

Повреждение электродвигателя

▶ Никогда не собирайте пыль без основного фильтра, так как это может привести к повреждению двигателя.

▶ [2-2]Разблокируйте зажимные скобы и снимите верхнюю часть аппарата [2-1].

▶ Разверните верхнюю часть аппарата таким образом, чтобы фильтрующий элемент [9-1] был направлен вверх (рис.[9]).

▶ Выверните два винта фиксации [9-3]ручки [9-4] с помощью отвёртки.

▶ Переведите ручку [9-4] и снимите держатель [9-2] с фильтрующим элементом.

- Опустите держатель с фильтрующим элементом в полиэтиленовый пакет из комплекта поставки.

▶ Освободите фильтрующий элемент из держателя.

▶ Выньте держатель из защитного полиэти- ленового пакета.

- Закройте защитный полиэтиленовый пакет и утилизируйте его согласно установленным правилам.

▶ Очистите зону позади фильтрующего элемента от скопившейся пыли.

▶ Вставьте в рамку новый фильтрующий элемент.

▶ Установите держатель [9-2] с фильтрующим элементом и сложите ручку [9-4] до появления щелчка.

▶ Затяните винты фиксации [9-3].

▶ Установите верхнюю часть [2-1] на место и зафиксируйте зажимные скобы [2-2].

9.2 Опорожнение резервуара для грязи

После снятия верхней части можно опорожнить резервуар для грязи [2-3].

▶ После сбора жидкостей регулярно очищайте мягкой тканью датчики уровня [10-1] и проверяйте их на наличие повреждений.

10 Оснастка

Номера для заказа оснастки и фильтров можно найти в Каталоге Festool или в Интернете на сайте "www.festool.com".

10.1 Модули

Для расширения возможностей пылеудаляющего аппарата программа дополнительной оснастки предусматривает следующие модули, которые можно подсоединить к гнезду для

установки модулей, [1-3] в аттестованной мастерской Сервисной службы:

– пневматический модуль,
– модуль штепсельных розеток с постоянной подачей тока,
– модуль штепсельных розеток с устройством автоматического включения (не устанавливается на модель GB 110 V),
– модуль для блока энергоснабжения (ЕАА) для использования устройства автоматического включения на ЕАА.
Подробную информацию о модулях см. в Интернете на сайте www.festool.com.

11 Опасность для окружающей среды

Не выбрасывайте инструмент вместе с

бытовыми отходами!Обеспечьте эко-

логически безопасную утилизацию ин- струментов, оснастки и упаковки. Соблюдайте действующие национальные предписания.

Только для стран ЕС: согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Информация по директиве REACH:

www.festool.com/reach

Obsah
