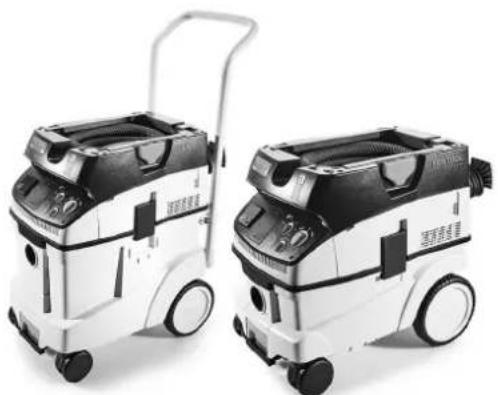

INSTRUKCJA OBSŁUGI CTH 26L H Class FESTOOL

pl Oryginalna instrukcja eksploatacji - Odkurzacze mobilne 114

CTH 26 E/a

CTH 48 E/a

PL Deklaracja o zgodności z normami UE:

Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia następujące normy lub dokumenty normatywne:

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 60335-1:2012 + A11:2014, EN 60335-2-69:2012,

EN 55014-1:2006 + A1:2009 + A2:2011,

EN 55014-2: 2015, EN 61000-3-2: 2014,

EN 61000-3-3: 2013, EN 50581:2012

CE Festool GmbH

Wertstr. 20, D-73240 Wendlingen GERMANY

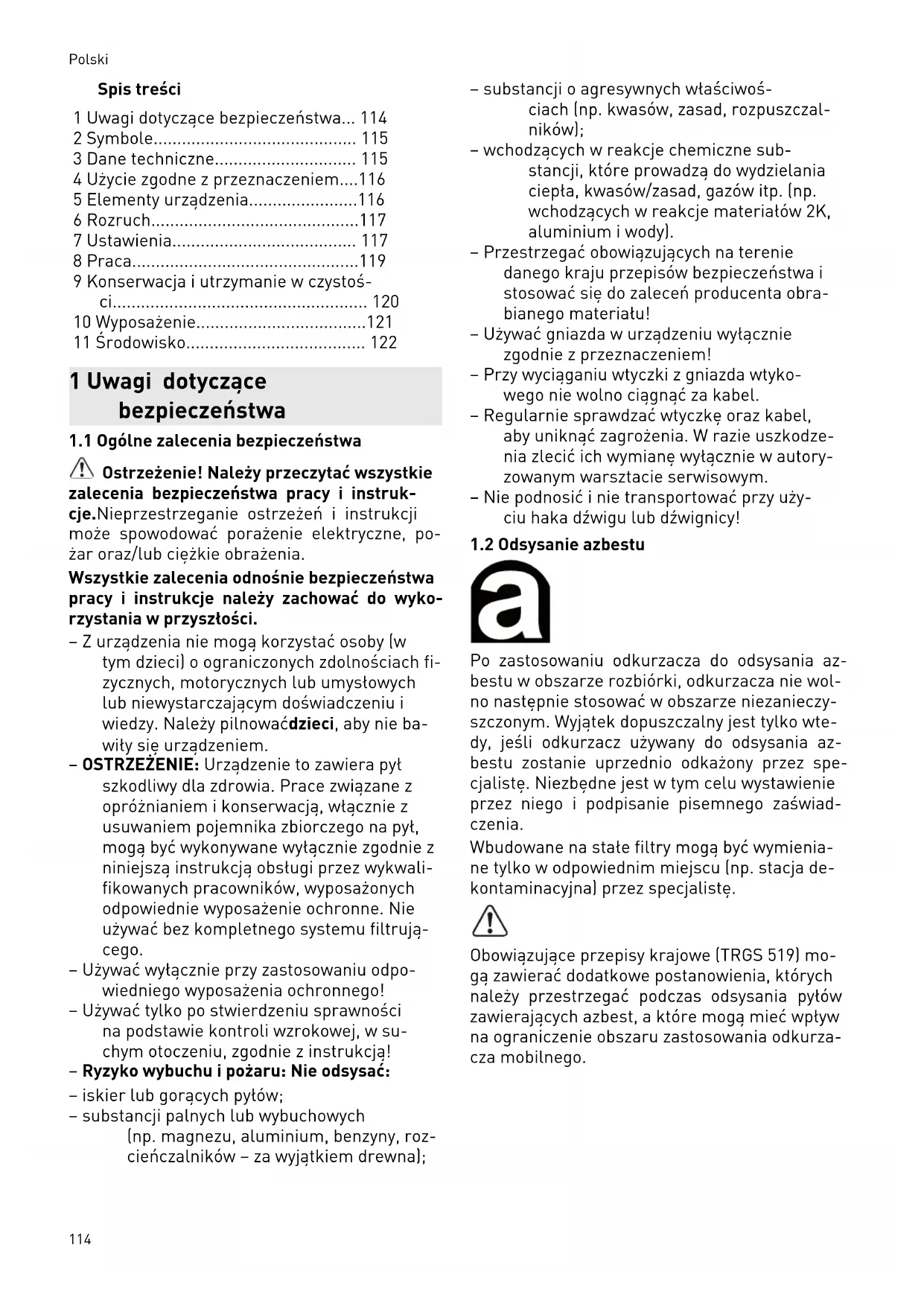

1 Uwagi dotyczące bezpieczeństwa... 114
2 Symbole.... 115
3 Dane techniczne.... 115
4 Użycie zgodne z przeznaczeniem....116
5 Elementy urządzenia....116
6 Rozruch....117
7 Ustawienia.... 117
8 Praca....119
9 Konserwacja i utrzymanie w czystości.... 120
10 Wyposażenie....121
11 Środowisko.... 122

1 Uwagi dotyczące bezpieczeństwa

1.1 Ogólne zalecenia bezpieczeństwa

Ostrzeżenie! Należy przeczytać wszystkie zalecenia bezpieczeństwa pracy i instrukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie elektryczne, pożar oraz/lub ciężkie obrażenia.

Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować do wykorzystania w przyszłości.

• Z urządzenia nie mogą korzystać osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, motorycznych lub umystowych lub niewystarczającym doświadczeniu i wiedzy. Należy pilnować dzieci, aby nie bawiły się urządzeniem.
• OSTRZEŻENIE: Urządzenie to zawiera pyt szkodliwy dla zdrowia. Prace związane z opróżnianiem i konserwacją, włącznie z usuwaniem pojemnika zbiorczego na pyt, mogą być wykonywane wyłącznie zgodnie z niniejszą instrukcją obsługi przez wykwalifikowanych pracowników, wyposażonych odpowiednie wyposażenie ochronne. Nie używać bez kompletnego systemu filtrującego.
  – Używać wyłącznie przy zastosowaniu odpowiedniego wyposażenia ochronnego!
• Używać tylko po stwierdzeniu sprawności na podstawie kontroli wzrokowej, w suchym otoczeniu, zgodnie z instrukcją!
• Ryzyko wybuchu i pożaru: Nie odsysać:
• iskier lub gorących pytów;
  – substancji palnych lub wybuchowych (np. magnezu, aluminium, benzyny, rozcieńczalników – za wyjątkiem drewna);

– substancji o agresywnych właściwościach (np. kwasów, zasad, rozpuszczalników);
– wchodzących w reakcje chemiczne sub- stancji, które prowadzą do wydzielania ciepła, kwasów/zasad, gazów itp. (np. wchodzących w reakcje materiałów 2K, aluminium i wody).
- Przestrzegać obowiązujących na terenie danego kraju przepisów bezpieczeństwa i stosować się do zaleceń producenta obrabianego materiału!
– Używać gniazda w urządzeniu wyłącznie zgodnie z przeznaczeniem!
- Przy wyciąganiu wtyczki z gniazda wtyko- wego nie wolno ciągnąć za kabel.
- Regularnie sprawdzać wtyczkę oraz kabel, aby uniknąć zagrożenia. W razie uszkodzenia zlecić ich wymianę wyłącznie w autoryzowanym warsztacie serwisowym.
- Nie podnosić i nie transportować przy użyciu haka dźwigu lub dźwignicy!

1.2 Odsysanie azbestu

Po zastosowaniu odkurzacza do odsysania azbestu w obszarze rozbiórki, odkurzacza nie wolno następnie stosować w obszarze niezanieczyszczonym. Wyjątek dopuszczalny jest tylko wtedy, jeśli odkurzacz używany do odsysania azbestu zostanie uprzednio odkażony przez specjalistę. Niezbędne jest w tym celu wystawienie przez niego i podpisanie pisemnego zaświadczenia.

Wbudowane na state filtry mogą być wymieniane tylko w odpowiednim miejscu (np. stacja dekontaminacyjna) przez specjalistę.

Obowiązujące przepisy krajowe (TRGS 519) mogą zawierać dodatkowe postanowienia, których należy przestrzegać podczas odsysania pytów zawierających azbest, a które mogą mieć wpływ na ograniczenie obszaru zastosowania odkurzacza mobilnego.

2 Symbole

Ostrzeżenie przed ogólnym zagrożeniem

Ostrzeżenie przed porażeniem prądem

Instrukcja/przeczytać zalecenia!

Należy stosować ochronę dróg odde- chowych!

Nie wyrzucać do odpadów komunalnych.

Uwaga, zawiera azbest!

Moduł gniazda wtykowego z automatycznym układem włączającym

≤slant 0,1 mg/m^3 (klasa pytów H)

3 Dane techniczne

Odkurzacze mobilne

Pobór mocy 350 - 1000 W

Moc przyłączowa gniazda wtykowego urządzenia maks.:

WE 2400 W CH, DK 1100 W GB 240 V/110 V 1800 W/500 W

Natężenie przepływu (powietrze) maks., turbina [27]

Podciśnienie maks., turbina ^1

Powierzchnia filtracyjna

Wąż ssący D 27 / 32 mm x 3,5 m-AS

Długość przewodu przyłączeniowego 7,5 m

Poziom ciśnienia akustycznego według EN 60704-2-1 / Nieoznaczoność K

Rodzaj zabezpieczenia IP X4

Pojemność zbiornika CTH 26 E/a 26 l

CTH 48 E/a 48 l

Wymiary dt. x szer. x wys. CTH 26 E/a 630 x 365 x 540 mm

CTH 48 E/a 740 x 406 x 100 mm

Cieżar CTH 26 E/a 13,9 kg

CTH 48 E/a 18,8 kg

21 mm 25 6,9

27 mm/ IAS

Wielkość przepływu minimum

[m 3/h]

[l/s]

		Wielkość przytywu minimum[m3/h]	[l/s]
32 mm 58 16,1
36 mm 73 20,3
42 mm 100 27,8
50 mm 141 39,2
			CTH 26 E CTH 48 E
	FIS-CTH (3 x) (L, M, H[28])		497541 497542
	HF-CT H 498995 498995
	NF-CT 496169 496169

4 Użycie zgodne z przeznaczeniem

Zgodnie z przeznaczeniem odkurzacz mobilny nadaje się do zasysania i odsysania pytów szkodliwych dla zdrowia o wartościach granicznych odpowiadających kategorii 'H' zgodnie z EN 60335-2-69, w tym również pytów drzewnych i lakierniczych.

Odkurzacz mobilny nadaje się do zasysania i od- sysania pytów rakotwórczych oraz chorobot- wórczych, a także pytów azbestowych.

Zgodnie z przeznaczeniem odkurzacz mobilny przewidziany jest do zasysania wody.

Zgodnie z normą EN 60335-1 oraz EN 60335-2-69 odkurzacz mobilny nadaje się do zwiększonego obciążenia w przypadku eksploatacji przemystowej.

W przypadku eksploatacji niezgodnej z przeznaczeniem odpowiedzialność ponosi użytkownik.

5 Elementy urządzenia

Podane rysunki znajdują się w załączniku instrukcji obsługi.

[1-1] Korek
[1-2] Otwór wlotowy
[1-3] Miejsce podłączania modułu
[1-4] Gniazdo wtykowe urządzenia
[1-5] Schowek na wąż
[1-6] Uchwyt
[1-7] SysDoc
[1-8] Ustawianie średnicy przewodu giętkiego
[1-9] Regulacja sity ssania
[1-10] Włącznik urządzenia
[1-11] Naklejka ostrzegawcza
[1-12] Klamra zamykająca
[1-13] Pojemnik na zanieczyszczenia
[1-15] Hamulec

6 Rozruch

STRZEŻENIE

Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku

▶ Napięcie sieciowe i częstotliwość źródła prądu muszą zgadzać się z danymi na tabliczce identyfikacyjnej.
W Ameryce Pótnocnej wolno stosować wyłącznie urządzenia Festool o parametrach napięcia 120 V/60 Hz.

6.1 Pierwsze uruchomienie

• Otworzyć klamry zamykające [2-2] i zdjąć górną część urządzenia [2-1].
• Elementy wyposażenia należy wyjąć z pojemnika na zanieczyszczenia [2-3] i opakowania!
  ▶ Na polu z tekstem tabliczki ostrzegawczej [1-11] należy nakleić odpowiednią naktejkę w danym języku.
  ▶ Wetknąć korek [1-1] w ostonę (patrz rys. [1a]).
  Założyć do pojemnika na zanieczyszczenia worek filtrujący lub worek bezpieczeństwa, zgodnie z wymogami odpowiednich przepisów (patrz rozdział 7.7, 7.8).
  ▶ Nałożyć górną część [2-1] i zamknąć klamry zamykające [2-2].
  Zamontować uchwyt do nawijania przewodu z tytu odkurzacza mobilnego (patrz rysunek [3]).
  ▶ Podłączyć wąż ssący do urządzenia.

6.2 Włączanie/wyłączanie

- Wetknąć wtyczkę przewodu zasilającego do uziemionego gniazda wtykowego.

OSTRZEŻENIE

Niebezpieczeństwo zranienia przez niekontrolowane uruchomienie narzędzi

- Przed przekręceniem przełącznika na pozycję "AUTO" (automatycznie) lub "MAN" (ręcznie) należy zwrócić uwagę na to, aby podłączone urządzenie było wyłączone.

Przełącznik [1-10] stuży jako włącznik/wyłącznik.

Pozycja przetącznika '0'

Gniazdo wtykowe urządzenia [1-4] jest pozbawione prądu, odkurzacz mobilny jest wyłączony.

Pozycja przetącznika 'MAN' (ręcznie)

Gniazdo wtykowe urządzenia [1-4] przewodzi prąd, odkurzacz mobilny uruchamia się.

Pozycja przetącznika 'Auto' (automatycznie)

Gniazdo wtykowe urządzenia [1-4] przewodzi prąd, odkurzacz mobilny uruchamia się przy włączeniu podłączonego narzędzia.

7 Ustawienia

7.1 Ustawianie średnicy przewodu giętkiego

▶ Ustawić średnicę przewodu giętkiego [1-8] odpowiednio do średnicy podłączonego przewodu giętkiego.

Dzięki temu prędkość przepływu powietrza w wężu ssącym mierzona jest prawidłowo (patrz rozdział Kontrola natężenia przepływu).

7.2 Podłączanie elektronarzędzia

OSTRZEŻENIE

Niebezpieczeństwo zranienia

▶ Należy przestrzegać maksymalnej mocy przyłączowej w gnieździe wtykowym urządzenia (patrz rozdział Dane techniczne).
▶ Wyłączyć elektronarzędzie.

▶ Podtączyć elektronarzędzie do gniazda wtykowego urządzenia [1-4].

7.3 Podłączanie narzędzia pneumatycznego

OSTRZEŻENIE

Niebezpieczeństwo zranienia

▶ Wyłączyć narzędzie pneumatyczne.

Poprzez zamontowanie modułu zasilania w spreżone powietrze [1-3] (496141) automatyczne włączanie odkurzacza mobilnego działa również w połączeniu z narzędziami pneumatycznymi.

Dodatkowo zalecane jest zamocowanie jednostki zasilającej VE (495886). Jednostka zasilająca filtruje i oliwi spreżone powietrze oraz umożliwia regulację ciśnienia powietrza. Dla podłączania narzędzi pneumatycznych firmy Festool z systemem IAS dostępna jest złączka IAS (454757).

Dla zapewnienia prawidłowego funkcjonowania automatycznego włączania, ciśnienie robocze narzędzia musi wynosić 6 bar.

7.4 Regulacja siły ssania

▶ za pomocą pokrętta [1-9].

7.5 Unieruchamianie hamulcem

Przełożenie czarnej dźwigni hamulcowej [1-15] zapobiega stoczeniu się odkurzacza mobilnego. W tym celu odkurzacz należy lekko unieść z przodu i docisnąć czarną dźwignię hamulca w dół do zatrzaśnięcia. W celu zwolnienia nacisnąć zieloną dźwignię [1-14].

7.6 Zabezpieczenie przed nadmiernym wzrostem temperatury

Dla ochrony przed przegrzaniem zabezpieczenie przed nadmiernym wzrostem temperatury wyłącza odkurzacz mobilny przed osiągnięciem krytycznej temperatury.

Dla ochrony przed przegrzaniem zabezpieczenie przed nadmiernym wzrostem temperatury wyłącza odkurzacz mobilny przed osiągnięciem krytycznej temperatury.
▶ Wyłączyć odkurzacz mobilny i poczekać ok. 5 minut na ostygnięcie, następnie włączyć.

Jeśli włączenie nie jest możliwe: skontaktować się z warsztatem serwisowym firmy Festool.

7.7 Wymiana (SC-FIS-CT26/48) worka filtrującego

Wyjmowanie worka filtrującego [4]

• Otworzyć klamry zamykające [2-2] i zdjąć górną część urządzenia [2-1].
  ▶ Wyjąć worek filtrujący.
• Usunąć zużyty worek filtrujący zgodnie z przepisami.
  ▶ Oczyścić pojemnik na zanieczyszczenia [2-3].

Zakładanie worka filtrującego [5]

Włożyć nowy worek filtrujący (SC-FIS-CT26/48) (rysunek [4]). Ważna informacja: Mocno wcisnąć złączkę worka filtrującego na króciec wlotowy.

Należy zwrócić uwagę na to, aby wo- rek filtrujący nie został zakleszczony pomiędzy częścią górną i dolną.

▶ Nałożyć górną część [2-1] i zamknąć klamry zamykające [2-2].

7.8 Wymiana worka bezpieczeństwa (FIS-CTH 26/48)

Do odsysania pytów o klasie zagrożenia H należy zawsze stosować worek bezpie- twa.

Wyjmowanie worka bezpieczeństwa [6]

Zamknąć otwór ssący [1-2] korkiem [1-1].
- Otworzyć klamry zamykające [2-2] i zdjąć górną część urządzenia [2-1].
Zawinąć folię worka z tworzywa sztucznego do góry i zamknąć boczne otwory za pomocą zaklejanych klapek.
Zamknąć torbę z tworzywa sztucznego wokół worka filtrującego za pomocą załączonej łącznika opaski kablowej.
▶ Wyjąć worek bezpieczeństwa.
- Usunąć zużyty worek bezpieczeństwa zgodnie z przepisami.
▶ Oczyścić pojemnik na zanieczyszczenia [2-3].

Zaktadanie worka bezpieczeństwa [7]

Włożyć nowy worek bezpieczeństwa (FIS-CTH 26/48) do króćca wlotu pojemnika i zablokować go. Ważne: Zwracać uwagę na to, aby blokada została zatrzaśnięta.
- Wyłożyć worek z tworzywa sztucznego poza obrzeże pojemnika. Boczne otwory worka jednorazowego muszą znajdować się wewnątrz pojemnika na zanieczyszczenia.

Zwracać uwagę na to, aby styki [10-2] były /te.

Należy zwrócić uwagę na to, aby wo- rek filtrujący nie został zakleszczony pomiędzy częścią górną i dolną.

▶ Nałożyć górną część [2-1] i zamknąć klamry zamykające [2-2].

7.9 Kontrola natężenia przepływu

Jeśli prędkość przepływu powietrza w wężu ssącym opadnie poniżej 20 m/s, ze względów bezpieczeństwa rozlega się akustyczny sygnał ostrzegawczy.

Możliwe przyczyny Usuwanie przyczyny

Regulacja siły ssania [1-9] ustawiona na zbyt małą wartość.	Ustawić regulację siły ssania na wyższą wartość (patrz rozdział 7.4).
Pokrętło [1-8] nie zostało ustawione na średnicę podłączonego przewodu giętkiego.	Ustawić prawidłową średnicę przewodu giętkiego (patrz rozdział 7.1).
Zatkanie lub załamanie węża ssącego. Usunąć zatkanie lub zagieście przewodu giętkiego.
Zapetnienie worka filtrującego. Założyć nowy worek filtrujący (patrz rozdział 7.7).
Zanieczyszczony filtr główny. Wymienić filtr główny (patrz rozdział 9.1).
Nieprawidłowe funkcjonowanie elektro-nicznego układu kontrolnego.	Zlecić usunięcie usterki jednemu z warsztatów ser-wisowych firmy Festool.
Odsysanie na mokro. Jeśli bezpieczeństwo funkcjonowania nie uległo po-gorszeniu, nie są wymagane żadne środki.

8 Praca

8.1 Bardzo prosta obstuga

Schowek na wąż: po pracy wąż ssący można wprowadzić przez otwór [8-2] i odłożyć do schowka na wąż.

Miejsce do mocowania systainera SysDoc: na powierzchni do odkładania narzędzi można [8-1] przymocować systainer za pomocą czterech zasuw lub za pomocą T-loc.

8.2 Odsysanie substancji suchych

TROŻNIE

Pyty szkodliwe dla zdrowia

Porażenia dróg oddechowych

▶ Przy odsysaniu pytów szkodliwych dla zdrowia należy stosować worek bezpieczeństwa oraz odpowiedni filtr główny!
- Urządzenie należy używać wyłącznie z funkcjonującą kontrolą natężenia przepływu.

W przypadku odsysania pytów przekraczających wartości graniczne lub przy

znacznej zawartości pytów z drewna dębowego lub bukowego odsysanie może obejmować tylko jedno źródło powstawania pytów (narzędzie elektryczne lub pneumatyczne).

Przy odsysaniu pytów powstających w wyniku pracy elektronarzędzi należy przestrzegać następujących zaleceń:

Jeśli powietrze wylotowe odprowadzane jest z powrotem do pomieszczenia, w pomieszczeniu musi występować wystarczająca ilość wymian powietrza L. W celu zachowania wymaganych wartości granicznych, strumień objętościowy odprowadzany z powrotem do pomieszczenia może wynosić maksymalnie 50% strumienia

objętościowego powietrza świeżego (objętość pomieszczenia V_R x ilość wymian powietrza L_W ). Ponadto należy przestrzegać przepisów miejscowości.

Należy pamiętać: Wilgotny filtr główny szybko się zatyka, gdy zasysane są suche materiały. Z tego względu filtr główny przed zasysaniem pytów powinien zostać osuszony lub zastąpiony elementem suchym.

8.3 Odsysanie cieczy

OSTRZEŻENIE

Pyty szkodliwe dla zdrowia Porażenia dróg oddechowych

Podczas odsysania na mokro nie wolno pochtaniać pytów szkodliwych dla zdrowia.

Przed odsysaniem cieczy należy usunąć filtr lub worek bezpieczeństwa (patrz rozdział 7.7, 7.8). Zalecane jest użycie specjalnego filtra do odsysania na mokro.

Przy osiągnięciu maksymalnego poziomu na- pętnienia odsysanie zostaje automatycznie przerwane.

OSTROŻNIE

Wydostawanie się piany i cieczy

- Bezzwłocznie wyłączyć urządzenie i opróżnić pojemnik na zanieczyszczenia.

8.4 System antystatyczny

Na skutek tarcia w wężu ssącym przy odsysaniu powstają ładunki statyczne. Ładunki te mogą oddziaływać nieprzyjemnie na osobę obsługującą poprzez wytadowania elektryczne. W celu odprowadzania tych ładunków statycznych odkurzacz mobilny wyposażany jest seryjnie w

Polski

system antystatyczny. Jednakże w tym celu trzeba stosować dołączony antystatyczny wąż ssący.

8.5 Po pracy

Gdy urządzenie nie jest używane, jak również przed przystąpieniem do prac konserwacyjnych i czyszczenia, wtyczkę należy wyciągać z gniazda wtykowego.

▶ Wyłączyć odkurzacz mobilny i wyciągnąć wtyczkę zasilania.
▶ Zwinąć przewód zasilania.
▶ Opróżnić zbiornik na zanieczyszczenia.
Zamknąć otwór ssący [1-2] korkiem [1-1].

TRZEŻENIE

Pyty szkodliwe dla zdrowia Porażenia dróg oddechowych

Oczyścić odkurzacz mobilny i wszystkie elementy wyposażenia poprzez odsysanie i wycieranie (wewnątrz i na zewnątrz), zanim zostaną one usunięte ze strefy zanieczyszczonej.
- Elementy, które nie mogą zostać całkowicie oczyszczone, na czas transportu muszą zostać zamknięte hermetycznie w torbie z tworzywa sztucznego.
▶ Należy stosować ochronę dróg oddechowych!

Urządzenie należy przechowywać tylko w pomieszczeniach.

▶ Odstawić odkurzacz mobilny w suchym po-mieszczeniu, zabezpieczyć przed użyciem przez osoby nieupoważnione.

Dla zapewnienia bezpyłowych warunków transportu należy przestrzegać poniższych zaleceń:

▶ Dla zapewnienia bezpytowych warunków transportu należy przestrzegać poniższych zaleceń:
- Zapewnić podczas transportu niezawodne mocowanie.

Urządzenie można transportować tylko z zamkniętym korkiem.

9 Konserwacja i utrzymanie w czystości

6STRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

• Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego!
  Wszelkie prace konserwacyjne i naprawcze, które wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.

Obstuga serwisowa i naprawy wyłącznie u producenta lub w warsztatach autoryzowanych: prosimy wybrać najbliższe miejsce spośród adresów zamieszczonych na stronie:

www.festool.com/Service

Należy stosować wyłącznie oryginalne części zamienne firmy Festool.Nr zamówienia pod:

www.festool.com/Service

Uszkodzone urządzenia zabezpieczające i elementy zgodnie z przeznaczeniem muszą zostać zreperowane lub wymienione przez zaaprobowany warsztat specjalistyczny, o ile nie ma innych zaleceń w instrukcji obsługi.

Należy przestrzegać następujących zaleceń:

– Co najmniej raz w roku konieczne jest przeprowadzenie kontroli technicznej w związku z zapyleniem (np. pod względem uszkodzenia filtrów, szczelności urządzenia i funkcjonowania urządzeń kontrolnych) przez producenta lub osobę przeszkolona.
– Ponadto skuteczność filtra urządzenia należy poddawać przynajmniej corocznej lub częstszej kontroli, zgodnie z wymogami odpowiednich przepisów krajowych. Procedura kontrolna, jaką można zastosować do poświadczenia skuteczności urządzenia, została określona w normie EN 60335-2-69 AA.22.201.2. Jeśli urządzenie nie przejdzie kontroli pozytywnie, należy powtórzyć

sprawdzanie przy zastosowaniu nowego filtra głównego.

- To, czego nie da się oczyścić, należy zutylizować. Należy do tego celu użyć nieprzepuszczalnych worków. Przestrzegać obo-wiązujących warunków utylizacji!

- W celu przeprowadzenia konserwacji przez użytkownika urządzenie należy rozłożyć, oczyścić i zakonserwować, na ile jest to wykonalne, bez wywoływania zagrożenia dla osób przeprowadzających konserwację lub osób trzecich. Odpowiednie środki ostrożności obejmują odkażenie przed rozłożeniem, zapewnienie na miejscu filtrowanego odpowietrzenia wymuszonego, w miejscu, gdzie urządzenie jest rozbierane, oczy-szczenie obszaru konserwacji oraz zapewnienie odpowiedniego, osobistego wyposażenia ochronnego.

Wskazówka dotycząca wysyłki do warsztatu naprawczego

Należy stosować się do poniższych wskazówek, służących ochronie osób podczas transportu do zakładu naprawczego:

▶ Oczyścić całkowicie urządzenie (wewnątrz i na zewnątrz).
▶ Wyjść worek filtrujący/worek jednorazowy.
Zapakować urządzenie szczelnie w przeznaczony do tego celu worek z tworzywa sztucznego.
- Załączyć na zewnątrz szczelnego opakowania urządzenia listę odkurzanych substancji niebezpiecznych.

9.1 Wymiana filtra głównego

TRZEŻENIE

Wirujący płyt podczas wymiany worka filtrującego i filtra głównego

▶ Należy stosować ochronę dróg oddechowych!
Podczas renowacji fasad azbestowych należy nosić jednorazowe ubranie ochronne!

OSTRZEŻENIE

Niebezpieczeństwo zranienia

▶ Po o wyjęciu filtra głównego z urządzenia, nie należy go ponownie używać, lecz zastąpić nowym.

Zalecenie

Uszkodzenie silnika

▶ Nigdy nie wolno odsysać bez zainstalowanego filtra głównego, ponieważ może to spowodować uszkodzenie silnika.
- Otworzyć klamry zamykające [2-2] i zdjąć górną część urządzenia [2-1].
- Przekręcić górną część urządzenia w taki sposób, aby filtr główny [9-1] skierowany był do góry (rysunek [9]).
▶ Odkręcić śruby zabezpieczające [9-3] dźwigni [9-4] za pomocą śrubokręta.
▶ Przełożyć dźwignię [9-4] i usunąć uchwyt [9-2] wraz z filtrem głównym.
- Umieścić uchwyt wraz z filtrem głównym w załączonym worku ochronnym.
▶ Odczepić filtr główny od uchwytu.
▶ Wyjąć uchwyt z worka ochronnego.
Zamknąć worek ochronny i zutylizować zgodnie z przepisami.
▶ Oczyścić obszar za filtrem głównym z nagromadzonego ew. pytu.
▶ Włożyć nowy filtr główny w ramkę.
Włożyć uchwyt [9-2] wraz z filtrem głównym i przełożyć dźwignię [9-4], aż do zatrzaśnięcia.
▶ Dokręcić śruby zabezpieczające [9-3].
▶ Nałożyć górną część [2-1] i zamknąć klamry zamykające [2-2].

9.2 Opróżnianie pojemnika na zanieczyszczenia

Po zdjęciu części górnej można opróżnić pojemnik na zanieczyszczenia [2-3].

▶ Po odsysaniu cieczy należy zawsze czyścić czujniki poziomu napetnienia [10-1] miękką szmatką i sprawdzać je pod względem uszkodzeń.

10 Wyposażenie

Numery katalogowe akcesoriów i filtrów można znaleźć w katalogu firmy Festool lub w Internecie na stronie "www.festool.com".

10.1 Moduty

Do rozbudowy odkurzacza mobilnego dostępne są w ofercie akcesoriów następujące moduły, które mogą być instalowane [1-3] w gnieździe modułów przez autoryzowany punkt obsługi klienta:

• Moduł zasilania w spreżone powietrze,
• Moduł gniazda wtykowego ze statym dopły- wem prądu elektrycznego,

Polski

• Moduł gniazda wtykowego z automatycznym układem włączającym (nie dla wariantu GB 110 V),
• Moduł do zwieszaka zasilania/odsysania (EAA) do używania automatycznego włączania w EEA.

Dalsze informacje odnośnie modułów można znaleźć w Internecie pod adresem "www.fes-tool.com".

11 Środowisko

Nie wyrzucać urządzenia razem z odpadami domowymi! Urządzenia, wyposażenie i opakowania przekazywać do recyklingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.

Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa krajowego, zużyte elektronarzędzia podlegają segregacji i recyklingowi w sposób przyjazny środowisku.

Informacje dotyczące rozporządzenia REACH:

www.festool.com/reach
