GEBRUIKSAANWIJZING CTH 26L H Class FESTOOL

nl Originele gebruiksaanwijzing - Mobiele afzuigapparaten 48

sv Originalbruksanvisning - Dammsugare 56

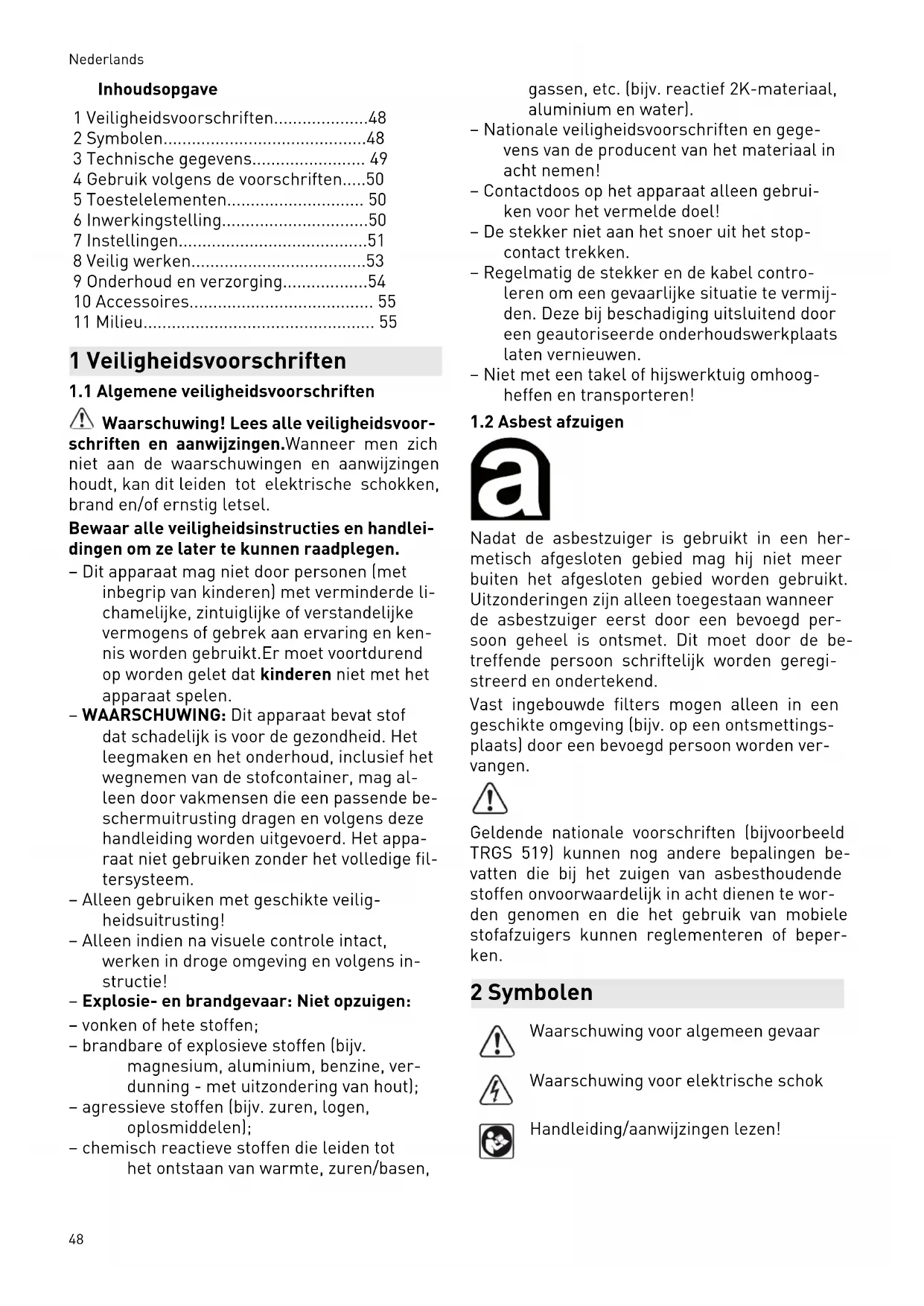

1 Veiligheidsvoorschriften....48
2 Symbolen....48
3 Technische gegevens.... 49
4 Gebruik volgens de voorschriften.....50
5 Toestelelementen.... 50
6 Inwerkingstelling....50
7 Instellingen....51
8 Veilig werken....53
9 Onderhoud en verzorging....54
10 Accessoires.... 55
11 Milieu.... 55

1 Veiligheidsvoorschriften

1.1 Algemene veiligheidsvoorschriften

⚠ Waarschuwing! Lees alle veiligheidsvoorschriften en aanwijzingen. Wanneer men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en handleidingen om ze later te kunnen raadplegen.

- Dit apparaat mag niet door personen (met inbegrip van kinderen) met verminderde li-chamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis worden gebruikt. Er moet voortdurend op worden gelet dat kinderen niet met het apparaat spelen.

- WAARSCHUWING: Dit apparaat bevat stof dat schadelijk is voor de gezondheid. Het leegmaken en het onderhoud, inclusief het wegnemen van de stofcontainer, mag alleen door vakmensen die een passende beschermuitrusting dragen en volgens deze handleiding worden uitgevoerd. Het apparaat niet gebruiken zonder het volledige filtersysteem.

- Alleen gebruiken met geschikte veiligheidsuitrusting!

- Alleen indien na visuele controle intact, werken in droge omgeving en volgens instructie!

- Explosie- en brandgevaar: Niet opzuigen:

• vonken of hete stoffen;
• brandbare of explosieve stoffen (bijv. magnesium, aluminium, benzine, verdunning - met uitzondering van hout);
• agressieve stoffen (bijv. zuren, logen, oplosmiddelen);
• chemisch reactieve stoffen die leiden tot het ontstaan van warmte, zuren/basen,

gassen, etc. (bijv. reactief 2K-materiaal, aluminium en water).

• Nationale veiligheidsvoorschriften en gegevens van de producent van het materiaal in acht nemen!
• Contactdoos op het apparaat alleen gebruiken voor het vermelde doel!
• De stekker niet aan het snoer uit het stopcontact trekken.
• Regelmatig de stekker en de kabel controleren om een gevaarlijke situatie te vermijden. Deze bij beschadiging uitsluitend door een geautoriseerde onderhoudswerkplaats laten vernieuwen.
• Niet met een takel of hijswerktuig omhoogheffen en transporteren!

1.2 Asbest afzuigen

Nadat de asbestzuiger is gebruikt in een hermetisch afgesloten gebied mag hij niet meer buiten het afgesloten gebied worden gebruikt. Uitzonderingen zijn alleen toegestaan wanneer de asbestzuiger eerst door een bevoegd persoon geheel is ontsmet. Dit moet door de betreffende persoon schriftelijk worden geregistreerd en ondertekend.

Vast ingebouwde filters mogen alleen in een geschikte omgeving (bijv. op een ontsmettingsplaats) door een bevoegd persoon worden vervangen.

Geldende nationale voorschriften (bijvoorbeeld TRGS 519) kunnen nog andere bepalingen bevatten die bij het zuigen van asbesthoudende stoffen onvoorwaardelijk in acht dienen te worden genomen en die het gebruik van mobiele stofafzuigers kunnen reglementeren of beperken.

2 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Handleiding/aanwijzingen lezen!

Draag een zuurstofmasker!

Niet in huisafval.

Contactdoos met inschakelauto- maat

≤slant 0,1 mg/m^3 (stofklasse H)

Let op, bevat asbest!

Mobiele afzuigapparaten
Opgenomen vermogen 350 - 1000 W
Aansluitwaarde van toestelcontactdoos max. EU	2400 W
	CH, DK	1100 W
	GB 240 V/ 110 V	1800 W/ 500 W
Volumestroom (lucht) max., turbine [11]		234 m3/h (3900 l/min)
Onderdruk max., turbine1		24000 Pa
Filteroppervlak 6318 cm2
Afzuigslang D 27 / 32 mm x 3,5 m-AS
Lengte van het netsnoer 7,5 M
Geluidsdrukniveau volgens EN 60704-2-1 / Onzekerheid K 71 dB(A) / 3 dB
Beveiligingsklasse IP X4
Containerinhoud CTH 26 E/a 26 l
	CTH 48 E/a 48 l
Afmetingen L x B x H CTH 26 E/a 630 x 365 x 540 mm
	CTH 48 E/a 740 x 406 x 1005 mm
Gewicht CTH 26 E/a 13,9 kg
	CTH 48 E/a 18,8 kg

4 Gebruik volgens de voorschriften

De mobiele stofafzuiger is volgens voorschrift geschikt voor het op- en afzuigen van stoffen die gevaarlijk zijn voor de gezondheid met grenswaarden overeenkomstig stofklasse 'H' conform EN 60335-2-69, waaronder ook hout- en lakstoffen.

De mobiele stofafzuiger is geschikt voor het open afzuigen van stoffen met kanker- en ziekteverwekkende deeltjes en van asbeststof.

De mobiele stofzuiger is conform de bepalingen bestemd voor het opzuigen van water.

De mobiele stofafzuiger is conform EN 60335-1 en EN 60335-2-69 geschikt voor zware omstandigheden bij industrieel gebruik.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats-

vindt.

5 Toestelelementen

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

[1-1] Sluitstop

[1-11] Waarschuwingsplaatje sticker

[1-12] Sluitklem

[1-13] Vuilcontainer

[1-15] Rem

6 Inwerkingstelling

WAARSCHUWING

Ontoelaatbare spanning of frequentie!

Gevaar voor ongevallen

• De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
  In Noord-Amerika mogen alleen Festool-machines met een spanningsopgave van 120 V/60 Hz worden ingezet.

6.1 Eerste inbedrijfstelling

- Sluitklemmen openen [2-2] en bovendeel van het apparaat [2-1] afnemen.

▶ Haal de accessoires uit de vuilcontainer [2-3] en de verpakking!
- Plak over het tekstveld van het waarschu-wingsplaatje [1-11] de bijgevoegde sticker in uw landstaal.
- Steek de sluitstop [1-1] bij de plaat in (zie afbeelding [1a]).
- Plaats een filterzak of veiligheidsfilterzak volgens de wettelijke vereisten in de vuil-container (zie hoofdstuk 7.7, 7.8).
- Plaats het bovendeel [2-1] terug en zet de sluitklemmen [2-2] vast.
▶ Monteer de kabelopwikkeling aan de achterzijde van de mobiele stofzuiger (zie Afbeelding [3]).
▶ Sluit de zuigslang aan op het apparaat.

6.2 In-/Uitschakelen

- Netstekker in een geaard stopcontact steken.

WAARSCHUWING

Gevaar voor letsel door ongecontroleerd startend gereedschap

- Let erop dat het aangesloten gereedschap uitgeschakeld is voordat u de schakelaar in de schakelaarstand "AUTO" of "MAN" draait.

De schakelaar [1-10] dient als in-/uit-schakelaar.

Schakelaarstand '0'

Toestelcontactdoos [1-4] is stroomloos, mobiele stofzuiger is uitgeschakeld.

Schakelaarstand 'MAN'

Toestelcontactdoos [1-4] is stroomvoerend, mobiele stofafzuiger start.

Schakelaarstand 'Auto'

Toestelcontactdoos [1-4] is stroomvoerend, de mobiele stofzuiger start wanneer het aangesloten gereedschap wordt ingeschakeld.

7 Instellingen

7.1 Slangdiameter instellen

▶ Stem de instelling van de slangdiameter [1-8] af op de aangesloten slangdiameter.

Dit garandeert dat de luchtsnelheid in de afzuigslang correct gemeten wordt (zie hoofdstuk Volumestroombewaking).

7.2 Elektrisch gereedschap aansluiten

WAARSCHUWING

Gevaar voor letsel

▶ De maximale aansluitwaarde van de toestelcontactdoos in acht nemen (zie hoofdstuk Technische gegevens).
▶ Elektrisch gereedschap uitschakelen.

- Elektrisch gereedschap aansluiten op contactdoos [1-4].

7.3 Persluchtgereedschap aansluiten

WAARSCHUWING

Gevaar voor letsel

▶ Persluchtgereedschap uitschakelen.

Door de inbouw van de persluchtmodule [1-3] (496141) functioneert de inschakelautomaat van de mobiele stofzuiger ook in combinatie met persluchtgereedschap.

Daarnaast raden wij aan de verzorgingseenheid VE (495886) aan te bouwen. De verzorgingseenheid filtert en oliet de perslucht en zorgt ervoor dat de luchtdruk kan worden geregeld. Voor de aansluiting van Festool persluchtgereedschap met IAS-systeem is een IAS-aansluitstuk (454757) verkrijgbaar.

Om een correcte functie van de inschakelauto- maat te garanderen, dient de bedrijfsdruk van het gereedschap 6 bar te bedragen.

7.4 Zuigkracht afstellen

▶ aan de draaiknop [1-9].

7.5 Rem vastzetten

Door de zwarte remhendel [1-15] over te halen wordt voorkomen dat de mobiele stofafzuiger wegrolt. Hiervoor de mobiele stofzuiger aan de voorkant enigszins optillen en de zwarte remhendel omlaag drukken tot deze inklikt. Voor vrijgave drukt u op de groene hendel [1-14].

7.6 Temperatuurbeveiliging

Ter bescherming tegen oververhitting schakelt de temperatuurbeveiliging de mobiele stofzuiger uit voordat de kritische temperatuur wordt bereikt.

• Ter bescherming tegen oververhitting schakelt de temperatuurbeveiliging de mobiele stofzuiger uit voordat de kritische temperatuur wordt bereikt.
  ▶ Mobiele stofzuiger uitschakelen, ca. 5 minuten laten afkoelen, inschakelen.

Inschakelen niet mogelijk: Contact opnemen met Festool onderhoudswerkplaats.

7.7 Filterzak (SC-FIS-CT26/48) vervangen

Filterzak uitnemen [4]

• Sluitklemmen openen [2-2] en bovendeel van het apparaat [2-1] afnemen.
  ▶ Verwijder de filterzak.
  ▶ Voer de gebruikte filterzak af in overeenstemming met de wettelijke bepalingen.
  ▶ Maak de vuilcontainer [2-3]leeg.

Filterzak plaatsen [5]

• Breng een nieuwe filterzak (SC-FIS-CT26/48) in (Afbeelding [4]). Belangrijk: De filterzakkraag krachtig op de inlaatfitting drukken.
  Let erop dat de filterzak niet tussen het boven- en ondergedeelte ingeklemd raakt.
• Plaats het bovendeel [2-1] terug en zet de sluitklemmen [2-2] vast.

7.8 Veilgheidsfilterzak (FIS-CTH 26/48) vervangen

Gebruik voor het opzuigen van stoffen van klasse H altijd de veiligheidsfilterzak.

Veiligheidsfilterzak uitnemen [6]

• Sluit de afzuigopening [1-2]met de sluit-stop [1-1].
  ▶ Open de sluitklemmen [2-2] en neem het bovendeel van het apparaat [2-1] weg.

▶ Sla de folie van de kunststofzak naar boven en sluit de openingen aan de zijkant met de plaknaden af.
- Sluit de kunststofzak met de meegeleverde kabelbinder rondom de filterzak.
▶ Neem de veiligheidsfilterzak uit.
▶ Voer de gebruikte veiligheidsfilterzak af in overeenstemming met de wettelijke bepa- lingen.
▶ Maak de vuilcontainer [2-3]leeg.

Veiligheidsfilterzak plaatsen [7]

▶ Breng een nieuwe veiligheidsfilterzak (FIS-CTH 26/48) in de inlaatsteun van de container en vergrendel deze. Belangrijk: Let erop dat de grendel inklikt.
▶ Leg de kunststofzak over de rand van de container. Belangrijk: De openingen aan de zijkant van de veiligheidsfilterzak dienen binnen de vuilcontainer te liggen.

Let erop dat de contacten [10-2] vrij lig-

Let erop dat de filterzak niet tussen het boven- en ondergedeelte ingeklemd raakt.

- Plaats het bovendeel [2-1] terug en zet de sluitklemmen [2-2] vast.

7.9 Volumestroombewaking

Bedraagt de luchtsnelheid in de afzuigslang minder dan 20 m/s, dan klinkt er om veiligheidsredenen een waarschuwingssignaal.

Mogelijke oorzaken Oplossing
Zuigkrachtregeling [1-9] op een te lage waarde ingesteld.	Zuigkrachtregeling op een hogere waarde in-stellen (zie hoofdstuk 7.4).
Draaiknop [1-8] niet ingesteld op de aangesloten slangdiameter.	Juiste slangdiameter instellen (zie hoofdstuk 7.1).
Afzuigslang verstopt of geknikt. Verstopping of knik verwijderen.
Filterzak vol. Nieuwe filterzak plaatsen (zie hoofdstuk	7.7).
Standaard filter verontreinigd. Standaard filter vervangen (zie hoofdstuk 9.1).
Storing van de bewakingselektronika. Door Festool klantendienstwerkplaats laten her-stellen.
Natzuigen. Rendementszekerheid niet geschaad, geen in-greep vereist.

8 Veilig werken

8.1 Bediening

Slangdepot: Na beëindiging van het werk kunt u de afzuigslang door de opening [8-2] leiden en in het opbergvak leggen.

Systaineropbergruimte SysDoc: Aan het steunvlak kan m.b.v. de vier schuiven of met de T-Loc [8-1] een Systainer worden bevestigd.

8.2 Droge stoffen opzuigen

ORZICHTIG

Schadelijke stoffen

Aandoening van de luchtwegen

• Gebruik bij het afzuigen van voor de gezondheid schadelijke stoffen een veiligheidsfilterzak en een passend standaardfilter!
• Gebruik het apparaat alleen met een functionerende volumestroombewaking.

Bij het afzuigen van stoffen die de grenswaarde overschrijden of bij aanzienlijke

hoeveelheden eiken- of beukenhoutstof niet meer dan één stofbron (elektrisch of perslucht-gereedschap) afzuigen.

Belangrijk bij het afzuigen van stof van lopend elektrisch gereedschap:

Wanneer de afzuiglucht in de ruimte wordt teruggevoerd, dient de ventilatiesnelheid L in de ruimte voldoende te zijn. Om aan de vereiste grenswaarden te voldoen, mag de teruggevoerde volumestroom maximaal 50% van de verseluchtstroom (ruimtevolume V R x ventilatiesnelheid L W ) bedragen. Neem bovendien de regionale voorschriften in acht.

Let op: Een vochtig standaardfilter loopt sneller dicht wanneer droge stof wordt opgezogen. Om deze reden dient het standaardfilter vóór het opzuigen van stof gedroogd of door een droog exemplaar vervangen te worden.

8.3 Vloeistoffen opzuigen

WAARSCHUWING

Schadelijke stoffen

Aandoening van de luchtwegen

- Bij het natzuigen mogen geen voor de gezond schadelijke stoffen opgenomen worden.

Verwijder de filterzak of veiligheidsfilterzak al-vorens vloeistoffen op te zuigen (zie hoofdstuk

7.7, 7.8). Het gebruik van een speciaal natfilter wordt aanbevolen.

Bij het bereiken van het maximale niveau wordt het afzuigen automatisch onderbroken.

VOORZICHTIG

Uittredend schuim en vloeistoffen

▶ Schakel het apparaat direct uit en maak de vuilcontainer leeg.

8.4 Het antistatic-systeem

Tijdens het zuigen ontstaan er statische opla- dingen door wijving in de afzuigslang. Deze kunnen zich voor de bediener op onaangename wijze, namelijk als elektrische schokken, mani- festeren. De mobiele stofafzuiger is standaard uitgerust met een antistatic-systeem om deze statische opladingen af te leiden. Hiervoor dient echter de bijgevoegde antistatische afzuigslang te worden gebruikt.

8.5 Na afloop van het werk

Wanneer het apparaat niet wordt gebruikt en vóór onderhouds- en reini-

gingswerkzaamheden de stekker uit het stopcontact halen.

▶ Mobiele stofafzuiger uitschakelen en stekker uit stopcontact halen.
▶ Aansluitkabel opwikkelen.
▶ Vuilcontainer ledigen.
- Sluit de afzuigopening [1-2]met de sluit-stop [1-1].

ARSCHUWING

Gezondheidsbedreigende stoffen

Letsel aan de luchtwegen

• Reinig de mobiele stofafzuiger en alle accessoires volledig, zowel van binnen als van buiten, voordat u ze uit het verontreinigde gebied verwijdert.
• Onderdelen die niet volledig gereinigd kunnen worden moeten voor het transport in een afgesloten, luchtdichte kunststof zak worden gedaan.
  ▶ Draag een zuurstofmasker!

Dit apparaat nooit buiten opslaan.

- De mobiele stofafzuiger opbergen in een droge ruimte, beschermd tegen onbevoegd gebruik.

Let op een stofvrij transport:

▶ Let op een stofvrij transport:

Nederlands

- Zorg voor een goede bevestiging tijdens het vervoer.

Het apparaat mag alleen met gesloten sluitstop worden getransporteerd.

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

▶ Haal vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact!
▶ Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is de motorbehuizing te openen, mogen alleen door een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door producent of servicewerkplaatsen: Dichtstbijzijnde adressen op:

www.festool.com/Service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op:

www.festool.com/Service

Beschadigde beveiligingsinrichtingen en onderdelen moeten op deskundige wijze in een erkende en gespecialiseerde werkplaats gerepareerd en vervangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is.

Neem de volgende aanwijzingen in acht:

• Tenminste eenmaal per jaar een stoftechnische controle (bijv. op beschadiging van het filter, de dichtheid van het apparaat en de werking van de controleapparatuur) door de fabrikant of iemand die hiervoor geschoold is, laten uitvoeren.
• Daarbij dient de werkzaamheid van het filter van het apparaat minstens eens per jaar of vaker, afhankelijk van de nationale voorschriften, te worden gecontroleerd. De testmethode die voor het bewijs van de effectiviteit van het apparaat kan worden gebruikt, is vastgelegd in EN 60335-2-69 AA.

22.201.2. Wordt de test niet met succes afgelegd, dan moet deze met een nieuw standaard filter worden herhaald.

• Wat niet kan worden gereinigd, moet worden verwijderd. Hiervoor niet-doorlatende zakken gebruiken. Toepasselijke afvoerre-gelingen in acht nemen!
• Voor het onderhoud door de gebruiker moet het apparaat gedemonteerd, schoongemaakt en onderhouden worden, zonder dat dit gevaar oplevert voor onderhoudspersoneel of andere personen. Tot de vereiste voorzorgsmaatregelen behoort ook het ontgiften voor demontage, het treffen van maatregelen voor lokaal gefilterde gecontroleerde ventilatie, op de plaats waar het apparaat wordt gedemonteerd, de reiniging van het onderhoudsgebied en een passende persoonlijke veiligheidsuitrusting.

Aanwijzing voor verzending naar de reparatie- werkplaats

Houdt u aan de volgende aanwijzingen; deze dienen ter bescherming van de personen bij het transport en in de reparatiewerkplaatsen:

• Maak het apparaat helemaal schoon (van binnen en buiten).
  ▶ Verwijder de filter-/wegwerpstofzak.
  ▶ Verpak het apparaat luchtdicht in een hiervoor geschikte plastic zak.
• Voeg aan de buitenzijde van de luchtdichte verpakking van het apparaat een lijst van opgezogen gevaarlijke stoffen bij.

9.1 Standaard filter vervangen

ARSCHUWING

Opgejaagd stof bij het vervangen van filterzak en standaard filter

▶ Draag een zuurstofmasker!
▶ Draag bij asbestsanering wegwerpkleding!

WAARSCHUWING

Gevaar voor letsel

- Gebruik het standaard filter niet meer wanneer het eenmaal uit het apparaat is verwijderd, maar vervang het door een nieuw exemplaar.

AANWIJZING

Beschadiging van de motor

- Zuig nooit zonder standaard filter, omdat de motor hierdoor beschadigd kan raken.

• Sluitklemmen openen [2-2] en bovendeel van het apparaat [2-1] afnemen.
  ▶ Draai het bovendeel van het apparaat zo, dat het standaard filter [9-1] naar boven gericht is (afbeelding[9]).
  ▶ Draai de twee borgschroeven [9-3] van de hendel [9-4] met een schroevendraaier los.
  ▶ Sla de hendel [9-4] om en neem de houder [9-2] met het standaard filter af.
• Plaats de houder met het standaard filter in de meegeleverde veiligheidszak.
  ▶ Maak het standaard filter los van de houder.
  ▶ Haal de houder uit de veiligheidszak.
• Sluit de veiligheidszak en voer deze af in overeenstemming met de wettelijke bepalingen.
• Verwijder eventuele stofafzettingen in het gebied achter de hoofdfilter.
• Plaats een nieuw standaard filter in het frame.
• Breng de houder [9-2] met het standaard filter in en sla de hendel [9-4] om tot hij in-klikt.
  ▶ Schroef de borgschroeven [9-3] vast.
• Plaats het bovendeel [2-1] terug en zet de sluitklemmen [2-2] vast.

9.2 Vuilcontainer leegmaken

Na het wegnemen van het bovendeel kan de vuilcontainer [2-3] leeggemaakt worden.

- Reinig na het opzuigen van vloeistoffen regelmatig de niveausensoren [10-1] met een zachte doek en controleer ze op beschadiging.

10 Accessoires

De bestelnummers voor accessoires en filters vindt u in uw Festool-catalogus of op het internet op www.festool.com.

10.1 Modules

Ter uitbreiding van de mobiele stofzuiger staan in het accessoireprogramma de volgende modules ter beschikking, die in een geautoriseerde onderhoudswerkplaats in het module-slot [1-3] kunnen worden ingebouwd:

• persluchtmodule,
• contactdoosmodule met permanente stroomtoevoer,

- contactdoosmodule met inschakelautomaat (niet voor de GB 110 V variant), - module voor energieafzuigarm (EAA) voor gebruik van de inschakelautomaat aan de EAA.

Meer informatie over de modules vindt u op het internet onder "www.festool.com".

11 Milieu

Geef het apparaat niet met het huisvuil mee!Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze

af. Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu-vriendelijke wijze te worden afgevoerd.

Informatie voor REACH: www.festool.com/reach
