BRUKSANVISNING CTH 26L H Class FESTOOL

Innehållsförteckning

1 Säkerhetsanvisningar.... 56
2 Symboler.... 56
3 Tekniska data.... 57
4 Avsedd användning....58
5 Maskindelar....58
6 Driftstart....58
7 Inställningar.... 59
8 Arbeten....60
9 Underhåll och skötsel.... 61
10 Tillbehör.... 62
11 Miljö....63

1.1 Allmänna säkerhetsanvisningar

⚠ Varning! Läs och följ alla säkerhetsanvisningar och instruktioner. Om man inte följer varningsmeddelanden och anvisningar kan det leda till elstötar, brand och/eller svåra personskador.

Spara alla säkerhetsanvisningar och bruksanvisningar för framtida bruk.

- Denna produkt får inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller psykisk förmåga eller som saknar erfarenhet och kunskap om produkten. Barn ska hållas under uppsikt, så att man kan säkerställa att de inte leker med produkten.

- VARNING! Denna apparat innehåller hälsofarligt damm. Tömning och underhåll, inklusive avlägsnande av dammbehållaren, får endast utföras av fackmän med lämplig skyddsutrustning och enligt instruktionerna i denna bruksanvisning. Apparaten får inte användas utan ett komplett filtersystem.

- Den får endast användas tillsammans med lämplig skyddsutrustning!

- Den får endast användas efter att man kontrollerat visuellt att den är hel, i torr miljö och efter instruktion!

- Explosions- och brandfara: Sug inte upp:

• gnistor eller varmt damm;
• brandfarliga eller explosiva ämnen (t.ex. magnesium, aluminium, bensin, förtunning - med undantag för trä);
• starka ämnen (t.ex. syra, lut, lösningsmedel);

• ämnen som kan reagera kemiskt och bilda värme, syror/baser, gaser osv. (ex- empelvis reaktiva tvåkomponentsma- rial, aluminium och vatten).

• Nationella säkerhetsföreskrifter såväl som materialtillverkarens anvisningar ska följas!

• Eluttaget på produkten får endast användas för avsett ändamål!
  – Dra inte ut kontakten ur eluttaget genom att dra i kabeln.
• Kontrollera kontakten och kabeln regel-bundet för att undvika fara. Om de skadas får de endast bytas ut av en auktoriserad serviceverkstad.
• Får ej lyftas eller transporteras med lyftkrok eller telfer.

När en asbestdammsugare har använts i det avspärrade området får den inte längre användas utanför detta område. Det enda undantaget är om asbestdammsugaren först dekontamine-rats fullständigt av en sakkunnig. Det ska i så fall intygas skriftligt av den sakkunnige.

Fasta filter får bara bytas av en sakkunnig inom lämpliga områden (t ex dekontamineringsstationer).

Gällande nationella bestämmelser (exempelvis TRGS 519) kan innehålla ytterligare bestämmelser, som ovillkorligen måste följas vid uppsugning av asbesthaltigt damm och som kan styra eller påverka dammsugarens användningsområde.

2 Symboler

Varning för allmän risk!

Varning för elstötar

Läs bruksanvisningen/anvisningarna!

Använd munskydd!

Tillhör inte kommunalavfall.

3 Tekniska data

Dammsugare
Effekt 350 - 1000 W
Anslutningseffekt i eluttag max EU	CH, DKGB 240 V/ 110 V	2400 W1100 W1800 W/ 500 W
Volymström (luft) max, turbin [13]		234 m3/h (3900 l/min)
Vakuum max, turbin1		24000 Pa
Filteryta 6318 cm2
Sugslang D 27 / 32 mm x 3,5 m-AS
Nätkabelns längd 7,5 m
Ljudtrycksnivå enligt EN 60704-2-1 / Osäkerhet K 71 dB(A) / 3 dB
Skyddsklass IP X4
Behållarens volym CTH 26 E/a 26 l	CTH 48 E/a 48 l
Mått L x B x H CTH 26 E/a 630 x 365 x 540 mm	CTH 48 E/a 740 x 406 x 1005 mm
Vikt CTH 26 E/a 13,9 kg	CTH 48 E/a 18,8 kg

		Volymström minst[m3/h]	[l/s]
21 mm 25	6,9
27 mm/ IAS		41	11,4
32 mm 58	16,1
36 mm 73	20,3
42 mm 100	27,8
50 mm 141	39,2

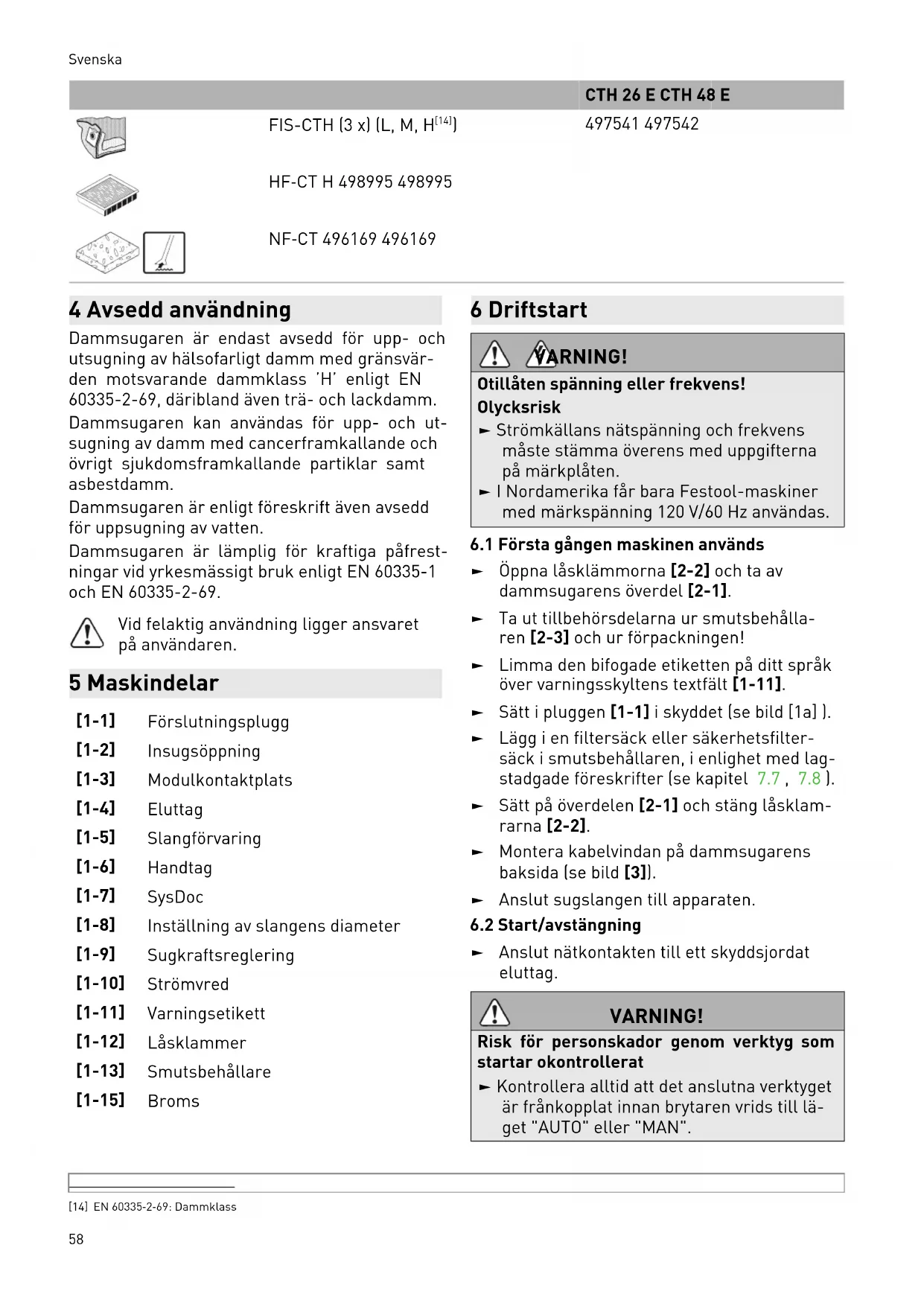

FIS-CTH (3 x) (L, M, H ^[14] )

497541 497542

HF-CT H 498995 498995

NF-CT 496169 496169

4 Avsedd användning

Dammsugaren är endast avsedd för upp- och utsugning av hälsofarligt damm med gränsvärden motsvarande dammklass 'H' enligt EN 60335-2-69, däribland även trä- och lackdamm.

Dammsugaren kan användas för upp- och ut- sugning av damm med cancerframkallande och övrigt sjukdomsframkallande partiklar samt asbestdamm.

Dammsugaren är enligt föreskrift även avsedd för uppsugning av vatten.

Dammsugaren är lämplig för kraftiga påfrestningar vid yrkesmässigt bruk enligt EN 60335-1 och EN 60335-2-69.

Vid felaktig användning ligger ansvaret på användaren.

5 Maskindelar

[1-1] Förslutningsplugg

[1-2] Insugsöppning

[1-3] Modulkontaktplats

[1-4] Eluttag

[1-5] Slangförvaring

[1-6] Handtag

[1-7] SysDoc

[1-8] Inställning av slangens diameter

[1-9] Sugkraftsreglering

[1-10] Strömvred

[1-11] Varningsetikett

[1-12] Låsklammer

[1-13] Smutsbehållare

[1-15] Broms

6 Driftstart

WARNING!

Otillåten spänning eller frekvens! Olycksrisk

- Strömkällans nätspänning och frekvens måste stämma överens med uppgifterna på märkplåten.

▶ I Nordamerika får bara Festool-maskiner med märkspänning 120 V/60 Hz användas.

6.1 Första gången maskinen används

- Öppna låsklämmorna [2-2] och ta av dammsugarens överdel [2-1].

Ta ut tillbehörsdelarna ur smutsbehållaren [2-3] och ur förpackningen!

- Limma den bifogade etiketten på ditt språk över varningsskyltens textfält [1-11].

Sätt i pluggen [1-1] i skyddet (se bild [1a]).

Lägg i en filtersäck eller säkerhetsfilter-säck i smutsbehållaren, i enlighet med lag-stadgade föreskrifter (se kapitel 7.7, 7.8).

Sätt på överdelen [2-1] och stäng läsklamrarna [2-2].

Montera kabelvindan på dammsugarens baksida (se bild [3]).

▶ Anslut sugslangen till apparaten.

6.2 Start/avstängning

- Anslut nätkontakten till ett skyddsjordat eluttag.

WARNING!

Risk för personskador genom verktyg som startar okontrollerat

- Kontrollera alltid att det anslutna verktyget är frånkopplat innan brytaren vrids till läget "AUTO" eller "MAN".

Brytaren [1-10] fungerar som till-/frånkoppling.

Brytarläge '0'

Apparatens eluttag [1-4] är strömlöst, den mobila dammsugaren är frånkopplad.

Brytarläge 'MAN'

Eluttaget [1-4] är strömförande, dammsugaren startar.

Brytarläge 'Auto'

Eluttaget [1-4] är strömförande, den mobila dammsugaren startar när det anslutna verktyget kopplas till.

7 Inställningar

7.1 Ställa in slangens diameter

▶ Ställ in slangdiameter-reglaget [1-8] på den anslutna slangens diameter.

Detta säkerställer att lufthastigheten i utsugningsslangen mäts korrekt (se kapitel Volymströmsövervakning).

7.2 Ansluta elverktyg

WARNING!

Risk för personskador

• Observera den maximala anslutningseffekten för eluttaget (se kapitlet Tekniska data).
  ▶ Koppla ifrån elverktyget.

▶ Anslut elverktyget till eluttaget [1-4].

7.3 Ansluta tryckluftsverktyg

WARNING!

Risk för personskador

▶ Koppla ifrån tryckluftsverktyget.

När man monterar tryckluftsmodulen [1-3] (496141) fungerar den mobila dammsugarens tillkopplingsautomatik även i kombination med tryckluftsverktyg.

Dessutom rekommenderar vi att man monterar försörjningsenheten VE (495886). Försörjningsenheten filtrerar och smörjer tryckluften och är dessutom utrustad med en tryckregulator. För anslutning av Festools tryckluftsverktyg med IAS-system finns ett IAS-kopplingsstycke (454757).

För att kunna garantera att tillkopplingsautomatiken fungerar korrekt, måste verktyget ha ett drifttryck på 6 bar.

7.4 Reglera sugkraften

Med det svarta bromsspaken [1-15] kan dammsugaren låsas så att den står stilla. Lyft upp dammsugaren lite framtill och tryck ner den svarta bromsspaken så att den hakar i.Tryck på den gröna spaken för att lossa bromsen [1-14].

7.6 Temperaturskydd

För att skydda mot överhettning kopplar en temperatursäkring ifrån dammsugaren när den uppnår kritisk temperatur.

• För att skydda mot överhettning kopplar en temperatursäkring ifrån dammsugaren när den uppnår kritisk temperatur.
• Koppla ifrån dammsugaren, låt den svalna ca 5 minuter, koppla till den.

Om den inte kan kopplas till: kontakta din Festool serviceverkstad.

7.7 Byta filtersäcken (SC-FIS-CT26/48)

Ta ut filtersäcken [4]

• Öppna läsklämmorna [2-2] och ta av dammsugarens överdel [2-1].
  ▶ Ta ut filtersäcken.
• Avfallshantera den använda filtersäcken i enlighet med lagstadgade bestämmelser.
  ▶ Rengör smutsbehållaren. [2-3].

Sätta i filtersäcken [5]

▶ Lägg i en ny filtersäck (SC-FIS-CT26/48) (bild [4]). OBS! Tryck på säckkragen ordentligt på insugningsröret.

Kontrollera att filtersäcken inte kläms fast mellan över- och underde- len.

▶ Sätt på överdelen [2-1] och stäng läsklam-rarna [2-2].

7.8 Byta säkerhetsfiltersäcken (FIS-CTH 26/48)

Använd alltid säkerhetsfiltersäcken till klass H-damm.

Ta ut säkerhetsfiltersäcken [6]

• Förslut sugöppningen [1-2] med förslutningspluggen[1-1].
• Öppna låsklamrarna [2-2] och ta av apparatens överdel [2-1].

Svenska

• Fäll upp plastpåsen och förslut sidoöppningarna med klisterremsorna.
• Förslut plastpåsen runt filtersäcken med det medföljande buntbandet.
  ▶ Ta bort säkerhetsfiltersäcken.
• Avfallshantera den förbrukade säkerhetsfiltersäcken enligt lagstadgade föreskrifter.
  ▶ Rengör smutsbehållaren. [2-3].

Sätta i säkerhetsfiltersäcken [7]

▶ Lägg i en ny säkerhetsfiltersäck (FIS-CTH 26/48) i behållarens insugningsstuts och läs den. OBS! Se till att spärren hakar i.
- Lägg plastpåsen över kanten på behållaren. Säkerhetsfiltersäckens öppningar måste ligga innanför smutsbehållaren.

Se till att kontakterna [10-2] är fria.

i Kontrollera att filtersäcken inte kläms fast mellan över- och underde- len.

▶ Sätt på överdelen [2-1] och stäng läsklam-rarna [2-2].

7.9 Volymströmsövervakning

Om lufthastigheten i sugslangen faller under 20 m/s, ljuder en akustisk varningssignal.

Möjliga orsaker Åtgärd

Sugkraftsregleringen [1-9] är för lågt inställd.	Ställ in sugkraftsregleringen på ett högre värde (se kapitel 7.9).
Vridknappen [1-8] är inte inställd på den anslutna slangens diameter.	Ställ in rätt slangdiameter (se kapitel 7.1).
Sugslangen är igentäppt eller knäckt. Ta bort stoppet och räta ut slangen.
Filtersäcken är full. Sätt i en ny filtersäck (se kapitel 7.7).
Huvudfiltret är smutsigt. Byt huvudfiltret (se kapitel 9.1.
Fel på övervakningselektroniken. Låt en Festool-serviceverkstad åtgärda felet.
Våtsugning. Funktionssäkerheten påverkas ej, inga åtgärder krävs.

8 Arbeten

8.1 Hantering

Slangförvaring: Efter arbetet kan man dra sugslangen genom öppningen [8-2] och lägga den i slangförvaringen.

SYSTAINER-förvaring SysDoc: På förvaringsytan kan man fästa en SYSTAINER med de fyra spärrarna eller med T-LOC [8-1].

8.2 Suga upp torra ämnen

OBS!

Hälsofarligt damm

Risk för skador i luftvägarna

Använd en säkerhetsfiltersäck och ett lämpligt huvudfilter vid uppsugning av hälsofarliga ämnen!
- Använd endast apparaten med fungerande volymströmsövervakning.

! Vid uppsugning av damm, som överskri- der gränsvärdena eller vid större mäng- der damm från träslagen ek eller bok, ska man endast suga upp damm från en dammkälla (el- eller tryckluftsverktyg).

Kontrollera följande vid uppsugning av damm som bildas vid användning av elverktyg:

Om frånluften återförs till rummet måste rummets luftväxlingsnivå L vara tillräcklig. För att hålla de föreskrivna gränsvärdena får den återförda volymströmmen maximalt uppgå till 50 % av friskluftens volymström (rumsvolym V_R x luftväxlingsnivå L_W ). Observera dessutom de nationella bestämmelserna.

Observera! Ett fuktigt huvudfilter blir snabbare igensatt när det används till torra material. Därför ska man alltid låta huvudfiltret torka före dammsugning, eller byta ut det mot ett torrt.

8.3 Suga upp vätskor

WARNING!

Hälsofarligt damm

Risk för skador i luftvägarna

- Vid våtsugning får inget hälsofarligt damm tas upp.

Ta bort filtersäcken eller säkerhetsfiltersäcken innan du suger upp vätskor (se kapitel 7.7, 7.8). Användning av ett speciellt våtfilter rekommenderas.

När den maximala fyllnadsnivån nås, avbryts uppsugningen automatiskt.

OBS!

Utträngande skum och vätskor

- Stäng av apparaten omedelbart och töm smutsbehållaren.

8.4 Antistatiskt system

Vid dammsugning uppstår statisk laddning på grund av friktionen i sugslangen. Det kan ge personen som dammsuger obehagliga elstötar. För att leda bort statisk uppladdning är den mobila dammsugaren som standard utrustad med ett antistatiskt system. För detta måste man emellertid använda den bifogade antista- tiska sugslangen.

8.5 After arbetet

Dra alltid ut kontakten ur eluttaget när produkten inte används, samt före underhålls- och rengöringsarbeten.

• Koppla ifrån dammsugaren och dra ut nät- kontakten.
  ▶ Linda upp nätkabeln.
  ▶ Töm smutsbehållaren.
• Förslut sugöppningen [1-2] med förslutningspluggen[1-1].

RNING!

Hälsofarligt damm

Risk för skador i luftvägarna

• Rengör dammsugaren och samtliga tillbehör genom att dammsuga av den och torka av den helt (både invändigt och utvändigt), innan den flyttas från det smutsiga området.
  ▶ Delar som inte kan rengöras helt måste transporteras lufttätt förslutet i en plast-säck.
  ▶ Använd andningsskydd!

Apparaten ska endast förvaras inomhus.

• Förvara dammsugaren i ett torrt utrymme, skyddad mot obehörig användning.
  Observera följande för en dammfri transport:
  ▶ Observera följande för en dammfri transport:
  Se till att dammsugaren är ordentligt fast-satt när den transporteras.

Apparaten får endast transporteras med förslutna pluggar.

9 Underhåll och skötsel

WARNING!

Risk för personskada, elstöt

▶ Dra alltid ut nätkontakten före alla underhålls- och servicearbeten på maskinen!
- Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation ska endast utföras av tillverkaren eller serviceverkstäder. Se följande adress:

www.festool.com

Använd bara Festools originalreservdelar!

Art.nr nedan:

www.festool.com

Skadade skyddsanordningar och delar måste repareras eller bytas ut av en auktoriserad fackverkstad, såvida inget annat anges i bruksanvisningen.

Observera följande anvisningar:

- Produkten ska kontrolleras ur dammteknisk synpunkt minst en gång årligen (t.ex. att det inte förekommer några filterskador, att dammsugaren är tät och att kontrollanordningarna fungerar) av tillverkaren eller av en person som utbildats av tillverkaren.

Svenska

- Dessutom måste apparatens filtreringseffektivitet testas en gång per år, eller oftare om de nationella föreskrifterna kräver det. Testmetoden för att bevisa apparatens effektivitet beskrivs i EN 60335-2-69 AA. 22.201.2. Om apparaten klarar testet ska det upprepas med ett nytt huvudfilter.

- Komponenter som inte kan rengöras ska kasseras. Använd tättförslutande påsar till dessa. Följ gällande bestämmelser för avfallshantering!

– Vid underhåll av apparaten (genom användaren) ska apparaten plockas isär, rengör- as och underhållas, i den mån det är möj- ligt, utan att personer utsätts för några ris- ker. Vidta lämpliga försiktighetsåtgärder, såsom avlägsnande av gifter före isär- plockning, åtgärder för filtrerad ventilation i lokalen där apparaten underhålls, rengör- ing av arbetsområdet och användning av personlig skyddsutrustning.

Information om försändning till reparationsverkstad

Tänk på följande för att skydda personer under transporten och i reparationsverkstaden:

• Rengör hela maskinen ordentligt (invändigt och utvändigt).
  ▶ Ta ut filter-/avfallssäcken.
• Förpacka maskinen lufttätt i en lämplig plastpåse.
  ▶ Bifoga en lista över vilka farliga ämnen som sugits upp. Listan ska sitta utanpå den lufttäta förpackningen.

9.1 Byta huvudfiltret

WARNING!

Virvlande damm vid byte av filtersäck och huvudfilter

▶ Använd andningsskydd!
▶ Använd engångsoverall vid asbestsanering!

WARNING!

Risk för personskador

- Återanvänd inte huvudfiltret när det tagits ut ur apparaten, utan byt det mot ett nytt.

ANMÄRKNING

Motorskada

- Använd aldrig dammsugaren utan inbyggt huvudfilter, eftersom motorn då kan ska-das.

• Öppna läsklämmorna [2-2] och ta av dammsugarens överdel [2-1].
  ▶ Vrid apparatens överdel så att huvudfiltret [9-1] vänds uppåt (bild [9]).
  ▶ Lossa de två låsskruvarna [9-3] på spaken [9-4] med en skruvmejsel.
• Fäll spaken [9-4] och ta bort hållaren [9-2] med huvudfiltret.
• För in hållaren med huvudfiltret i den medföljande säkerhetspåsen.
  ▶ Lossa huvudfiltret ur hållaren
  ▶ Ta ut hållaren ur säkerhetspåsen.
• Förslut säkerhetspåsen och avfallshantera den enligt lagstadgade föreskrifter.
• Rengör området bakom huvudfiltret från eventuella dammavlagringar.
  ▶ Sätt i ett nytt huvudfilter i ramen.
• Sätt i hållaren [9-2] med huvudfiltret och fäll spaken [9-4] så att den hakar fast.
  ▶ Dra åt lässkruvarna [9-3].
  ▶ Sätt på överdelen [2-1] och stäng låsklamrarna [2-2].

9.2 Tömma smutsbehållaren

När överdelen tagits av kan smutsbehållaren [2-3] tömmas.

▶ Efter uppsugning av vätskor, rengör nivå-sensorerna [10-1] regelbundet med en mjuk trasa och undersök dem med avseen-de på skador.

10 Tillbehör

Artikelnummer för tillbehör och filter finns i Festools katalog eller på internet, "www.festool.se".

10.1 Moduler

Dammsugaren kan kompletteras med följande moduler som ingår i tillbehörssortimentet. De ska då monteras [1-3] på modulkontaktplatsen av en auktoriserad serviceverkstad:

• Tryckluftsmodul
• Eluttagsmodul med permanent strömtillförsel
• Eluttagsmodul med tillkopplingsautomatik (ej för GB 110 V-varianten)

- Modul för energi-/utsugsenhet (EAA) för användning med tillkopplingsautomatiken på EAA.

Närmare information om modulerna finns på Festools hemsida "www.festool.se".

11 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvinning. Observera gällande nationella föreskrifter.

Endast EU: Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverk- tyg källsorteras och återvinnas på ett miljövän- ligt sätt.

Information om REACH: www.festool.com/reach

Sisällys

Når maksimalt fyllnivå er nädd, avbrytes sugingen automatisk.

FORSIKTIG

Skum og væske som lekker ut
