BRUKSANVISNING CTH 26L H Class FESTOOL

1.2 Uppsugning av asbest

▶ med vridknappen [1-9].

7.5 Låsa bromsen

Beholderstørrelse CTH 26 E/a 26 l

CTH 48 E/a 48 l

Mål L x B x H CTH 26 E/a 630 x 365 x 540 mm

CTH 48 E/a 740 x 406 x 1005 mm

[1-11] Etiket til advarselsskilt

[1-12] Lukkeklemme

[1-13] Støvbeholder

[1-15] Bremse

6 Ibrugtagning

ADVARSEL

▶ Løsn lukkeklemmerne [2-2], og tag maskinens overdel [2-1] af.

Fjern tilbehørsdelene fra støvbeholderen [2-3] og emballagen!

▶ Sæt overdelen [2-1] på, og luk lukkeklemmerne [2-2].

- Monter kabelrullen på bagsiden af støvsugeren (se ill. [3]).

▶ Sæt støvsugerslangen på maskinen.

6.2 Til-/frakobling

- Stik netstikket i en beskyttelsesjordet stikdåse.

ADVARSEL

▶ på drejeknappen [1-9].

▶ Sæt overdelen [2-1] på, og luk lukkeklemmerne [2-2].

▶ Sæt overdelen [2-1] på, og luk lukkeklemmerne [2-2].

7.9 Volumenstrømovervågning

Udstrømmende skum og væske

- Sluk straks for maskinen, og tøm støvbeholderen.

8.4 Antistatic-systemet

1 Sikkerhetsregler....80
2 Symboler.... 80
3 Tekniske data.... 81
4 Riktig bruk....82
5 Apparatets deler....82
6 lgangsetting....82
7 Innstillinger....83
8 Arbeid.... 84
9 Vedlikehold og pleie.... 85
10 Tilbehør 87
11 Miljø....87

1 Sikkerhetsregler

1.1 Generell sikkerhetsinformasjon

Advarsel! Les alle sikkerhetsmerknader

og anvisninger.Hvis advarslene og anvisningene ikke overholdes, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.

- Dette apparatet må ikke brukes av personer (barn inkludert) med reduserte fysiske, motoriske eller mentale ferdigheter eller mangel på erfaring og kunnskap. Det må holdes oppsyn med barn slik at det sikres at de ikke leker med apparatet.

- ADVARSEL: Dette apparatet inneholder helseskadelig støv. Tømming og vedlikehold, inkludert tømming av støvbeholderne, skal bare utføres av fagpersoner med tilsvarende verneutstyr og i henhold til denne bruksanvisningen. Må ikke brukes uten fullstendig filtreringssystem.

- Skal kun brukes med egnet verneutstyr.

- Kontroller visuelt at apparatet er i orden, og bruk det bare i tørre omgivelser og i henhold til gitt opplæring.

- Eksplosjons- og brannfare: Skal ikke suges opp:

• gnister eller varmt støv;
• brennbare eller eksplosive stoffer (f.eks. magnesium, aluminium, bensin, fortynningsmiddel - med unntak av trevirke);
• aggressive stoffer (f.eks. syrer, baser, løsemidler);
• kjemisk reaktive stoffer som fører til varmeutvikling, syrer/base, gasser osv

(f.eks. reaktive 2K-materialer, aluminium og vann).

• Ta hensyn til nasjonale sikkerhetsforskrifter samt opplysningene fra materialprodusenten!
• Bruk stikkontakten på apparatet kun til angitt formål!
• Ikke trekk i kabelen når du skal ta støpselet ut av stikkontakten.
• Kontroller støpsel og ledning regelmessig for å unngå farer. Få dem utelukkende byttet ut hos et autorisert serviceverksted dersom de er skadet.
• Må ikke løftes og transporteres med krankrok eller løfteinnretning!

1.2 Oppsuging av asbest

Etter bruk som asbestsuger i et avgrenset område, må asbestsugeren ikke brukes i ikke-kontaminert område igjen. Unntak er kun tillatt dersom asbestsugeren først blir fullstendig dekontaminert av en sakkyndig. Dette skal dokumenteres skriftlig av den sakkyndige.

Innebygde filter skal kun byttes av en sakkyndig og på egnede områder (for eksempel dekontaminasjonsstasjoner).

Gjeldende nasjonale bestemmelser kan inneholde ytterligere forskrifter som må overholdes ved oppsuging av asbestholdig støv og regler for bruksområder eller begrensninger for støvsugere.

2 Symboler

Advarsel mot generell fare

Advarsel om elektrisk støt

Anvisning/les merknader!

Bruk åndedrettsvern!

Ikke kommunalt avfall.

3 Tekniske data

Mobil støv-/våtsuger
Opptatt effekt 350 - 1000 W
Tilslutningseffekt på verktøykontakt maks. EU	CH, DK	2400 W
		1100 W
	GB 240 V / 110 V	1800 W / 500 W
Volumstrøm (luft) maks., turbin [19]		234 m3/h (3900 l/min)
Undertrykk, maks., turbin1		24000 Pa
Filteroverflate 6318 cm2
Sugeslange D 27 / 32 mm x 3,5 m-AS
Lengde på strømkabelen 7,5 m
Lydtrykknivå iht. EN 60704-2-1/ Usikkerhet K 71 dB (A) / 3 dB
Beskyttelsesgrad IP X4
Beholdervolum CTH 26 E/a 26 l
	CTH 48 E/a 48 l
Mål L x B x H CTH 26 E/a 630 x 365 x 540 mm
	CTH 48 E/a 740 x 406 x 1005 mm
Vekt CTH 26 E/a 13,9 kg
	CTH 48 E/a 18,8 kg

	Volumstrøm minst
	[m3/h]	[l/s]
21 mm 25	6,9
27 mm/ IAS		41
32 mm 58	16,1
36 mm 73	20,3
42 mm 100	27,8
50 mm 141	39,2

FIS-CTH (3 x) (L, M, H ^[20] )

497541 497542

HF-CT H 498995 498995

NF-CT 496169 496169

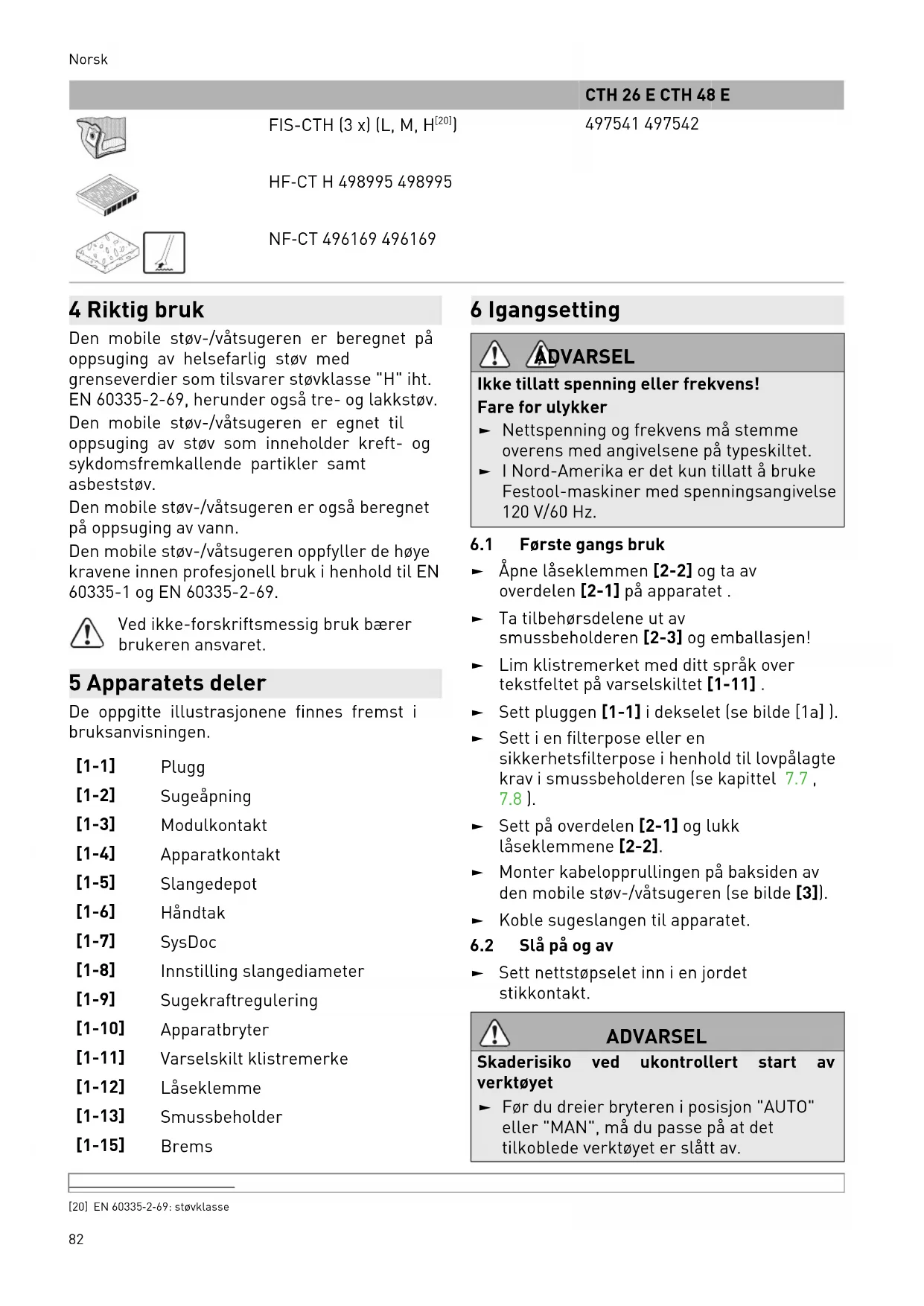

4 Riktig bruk

Den mobile støv-/våtsugeren er beregnet på oppsuging av helsefarlig støv med grenseverdier som tilsvarer støvklasse "H" iht. EN 60335-2-69, herunder også tre- og lakkstøv.

Den mobile støv-/våtsugeren er egnet til oppsuging av støv som inneholder kreft- og sykdomsfremkallende partikler samt asbeststøv.

Den mobile støv-/våtsugeren er også beregnet på oppsuging av vann.

Den mobile støv-/våtsugeren oppfyller de høye kravene innen profesjonell bruk i henhold til EN 60335-1 og EN 60335-2-69.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

5 Apparatets deler

De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

[1-1] Plugg

[1-2] Sugeåpning

[1-3] Modulkontakt

[1-4] Apparatkontakt

[1-5] Slangedepot

[1-6] Håndtak

[1-7] SysDoc

[1-8] Innstilling slangediameter

[1-9] Sugekraftregulering

Ikke tillatt spenning eller frekvens!

Fare for ulykker

• Nettspenning og frekvens må stemme overens med angivelsene på typeskiltet.
  ▶ I Nord-Amerika er det kun tillatt å bruke Festool-maskiner med spenningsangivelse 120 V/60 Hz.

6.1 Første gangs bruk

• Åpne låseklemmen [2-2] og ta av overdelen [2-1] på apparatet.
  Ta tilbehørsdelene ut av smussbeholderen [2-3] og emballasjen!
• Lim klistremerket med ditt språk over tekstfeltet på varselskiltet [1-11].
  ▶ Sett pluggen [1-1] i dekselet (se bilde [1a]).
• Sett i en filterpose eller en sikkerhetsfilterpose i henhold til lovpålagte krav i smussbeholderen (se kapittel 7.7, 7.8).
  ▶ Sett på overdelen [2-1] og lukk låseklemmene [2-2].
  Monter kabelopprullingen på baksiden av den mobile støv-/våtsugeren (se bilde [3]).
  ▶ Koble sugeslangen til apparatet.

6.2 Slå på og av

- Sett nettstøpselet inn i en jordet stikkontakt.

ADVARSEL

Skaderisiko ved ukontrollert start av verktøyet

Før du dreier bryteren i posisjon "AUTO" eller "MAN", må du passe på at det tilkoblede verktøyet er slått av.

Bryteren [1-10] er også av/på-bryter.

Bryterposisjon '0'

Apparatkontakt [1-4] er strømløs, den mobile støv-/våtsugeren er slått av.

Bryterposisjon 'MAN'

Apparatkontakt [1-4] er strømførende, støv-/våtsugeren starter.

Bryterposisjon 'Auto'

Apparatkontakt [1-4] er strømførende. Støv-/ våtsugeren starter när verktøyet som er koblet til, slås på.

7 Innstillinger

7.1 Innstilling av slangediameter

▶ Still inn slangediameter-innstillingen [1-8] på diameteren til den tilkoblede slangen.

Dette sikrer at lufthastigheten i sugeslangen blir riktig målt (se kapittelet Volumstrømovervåkning).

7.2 Tilkobling av elektroverktøy

ADVARSEL

Fare for personskader

▶ Overhold de maksimale tilkoblingsverdiene på apparatkontakten (se kapittelet Tekniske spesifikasjoner).
▶ Slå av elektroverktøy.

▶ Koble elektroverktøy til apparatkontakten [1-4].

7.3 Tilkobling av trykkluftverktøy

ADVARSEL

Fare for personskader

▶ Slå av trykkluftverktøy.

Gjennom monteringen av trykkluftmodulen [1-3] (496141) fungerer innkoblingsautomatikken på støv-/våtsugeren også i forbindelse med trykkluftverktøy.

I tillegg anbefaler vi å montere tilførselsenhet VE (495886). Tilførselsenheten filtrerer og oljer trykkluften, og gjør det mulig å regulere lufttrykket. For tilkobling av Festool trykkluftverktøy med IAS-system fås et IASKoblingsstykke (454757).

For å sikre at innkoblingsautomatikken fungerer som den skal, må verktøyets driftstrykk ligge på 6 bar.

7.4 Justering av sugekraft

▶ med dreiebryter[1-9].

7.5 Festing av bremse

Ved å skifte posisjon på den svarte bremsehendelen [1-15] unngår du at den mobile støv-/våtsugeren ruller bort. Løft støv-/våtsugeren forsiktig opp på forsiden og trykk den svarte bremsehendelen nedover til den smekker på plass. For å løsne hendelen trykker du på den grønne hendelen. [1-14].

7.6 Temperatursikring

Som beskyttelse mot overoppheting slår en temperatursikring støv-/våtsugeren av før den när en kritisk temperatur.

7.7 Bytte av filterpose (SC-FIS-CT26/48)

Ta ut filterpose [4]

• Åpne låseklemmen [2-2] og ta av overdelen [2-1] på apparatet.
  ▶ Ta ut filterposen.
• Kvitt deg med den brukte filterposen i overensstemmelse med lokale regler for avfallshändtering.
  ▶ Rengjør smussbeholderen[2-3].

Pass på at filterposen ikke blir klemt mellom over- og underdelen.

▶ Sett på overdelen [2-1] og lukk läseklemmene [2-2].

7.8 Bytte sikkerhetsfilterpose (FIS-CTH 26/48)

Bruk alltid sikkerhetsfilterpose ved oppsuging av støv i klasse H.

Ta ut sikkerhetsfilterpose [6]

▶ Lukk sugeåpningen [1-2] med pluggen [1-1].

Norsk

• Åpne låseklemmene [2-2] og ta av apparatets overdel [2-1].
  ▶ Brett foliekantene på kunststoffposen oppover og lukk igjen åpningene på sidene med klistrelappene.
• Lukk kunststoffposen rundt filterposen med de medfølgende kabelstripsene.
  ▶ Ta ut sikkerhetsfilterposen.
• Kvitt deg med den brukte sikkerhetsfilterposen i overensstemmelse med lokale regler for avfallshändtering.
  ▶ Rengjør smussbeholderen[2-3].

Sette inn sikkerhetsfilterpose [7]

- Sett i en ny sikkerhetsfilterpose (FIS-CTH 26/48) i innsugsopptaket på beholderen og fest den. Viktig: Pass på at sperren går i lås.

▶ Legg kunststoffposen over kanten på beholderen. Sideåpningene på sikkerhetsfilterposen må ligge innenfor smussbeholderen.

Pass på at kontaktene [10-2] ligger åpent til.

Pass på at filterposen ikke blir klemt mellom over- og underdelen.

▶ Sett på overdelen [2-1] og lukk låseklemmene [2-2].

7.9 Volumstrømovervåkning

Dersom lufthastigheten i sugeslangen kommer under 20 m/s, lyder det av sikkerhetsgrunner et akustisk varselssignal.

Mulige årsaker Tiltak
Sugekraftregulering [1-9]er stilt inn på for lav verdi.	Sett sugekraftreguleringen på en høyere verdi (se kapittelet 7.4).
Bryteren [1-8]er ikke stilt inn på den tilkoblede slangediameteren.	Still inn riktig slangediameter (se kapittelet 7.1).
Sugeslangen er tilstoppet eller har fått en knekk.	Fjern eventuell tilstoppelse i eller knekk på slangen.
Filterposen er full. Sett i ny filterpose (se kapittelet 7.7).
Hovedfilteret er tilsmusset. Skift hovedfilteret (se kapittel 9.1).
Feil i overvåkingselektronikken. Ta kontakt med Festool kundeservice for å løse problemet.

Slangedepot: Etter endt arbeid kan sugeslangen føres gjennom åpningen [8-2] og legges i slangedepotet.

Systaineroppbevaring SysDoc: På oppbevaringsflaten kan det festes en systainer med de fire sleidene eller T-Loc [8-1].

8.2 Suging av tørre stoffer

FORSIKTIG

Helseskadelig støv

Skader på luftveiene

• Bruk en sikkerhetsfilterpose og et tilsvarende hovedfilter ved oppsuging av helseskadelige stoffer!
  ▶ Bruk apparatet bare när volumstrømovervåkningen virker.

Ved avsuging av støv som overskrider grenseverdien, eller ved betydelige mengder av eike- eller bøkestøv, må det bare suges av fra eneste støvkilde (elektro- eller trykkluftverktøy).

Pass på følgende ved suging av støvet fra arbeidende elektroverktøy:

Når utblåsningsluften ledes tilbake ut i rommet, må det være tilstrekkelig

luftsirkulasjonsrate L i rommet. For at de nødvendige grenseverdiene skal overholdes, må den tilførte volumstrømmen være maksimalt 50 % av friskluftvolumstrømmen (romvolum V_R x luftsirkulasjonsrate L_W ). Ta i tillegg hensyn til de regionale bestemmelsene.

Skader på luftveiene

▶ Ved våtsuging må det ikke suges opp helseskadelig støv.

Fjern filterposen eller sikkerhetsfilterposen før oppsuging av væske (se kapittelet 7.7, 7.8). Det anbefales å bruke et eget våtfilter.

Under suging oppstår det statisk utladning i sugeslangen på grunn av friksjon. Brukerne av apparatet kan merke den statiske utladningen som ubehagelige elektriske støt. For at slike statiske utladninger skal bli ledet bort, er den mobile støv-/våtsugeren utstyrt med antistatisk system som standard. Imidlertid må den vedlagte antistatiske sugeslangen brukes for at dette skal oppnås.

8.5 Etter arbeidet

Trekk støpselet ut av kontakten när apparatet ikke brukes, og før vedlikehold og rengjøring av apparatet.

- Slå av den mobile støv-/våtsugeren og trekk ut nettstøpselet.

▶ Vikle opp nettledningen.

▶ Tøm smussbeholderen.

▶ Lukk sugeåpningen [1-2] med pluggen [1-1].

ADVARSEL

Helseskadelig støv

Skader på luftveiene

• Rengjør den mobile støv-/våtsugeren og alt tilbehør helt ved å suge og tørke (innvendig og utvendig) før du tar alt ut av den urene sonen.
  ▶ Deler som ikke kan gjøres fullstendig rene, må forsegles i lufttett plastsekk før transport.
  ▶ Bruk åndedrettsvern!

Dette apparatet skal bare oppbevares innendørs.

Pass på følgende for støvfri transport:

▶ Pass på følgende for støvfri transport:
▶ Sørg for at alle deler er sikkert festet under transport.

Apparatet skal kun transporteres med lukket plugg.

9 Vedlikehold og pleie

ADVARSEL

Skaderisiko. Elektrisk støt

• Trekk støpselet ut av kontakten før alle typer vedlikeholds- og reparasjonsarbeid på maskinen!
  ▶ Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, må bare gjennomføres av et autorisert kundeservice-verksted.

Kundeservice og reparasjoner skal kun utføres av produsenten eller serviceverksteder: Du finner nærmeste adresse under:

www.festool.com/Service

Norsk

Bruk kun originale Festool-reservedeler! Best.nr. finner du under:

www.festool.com/Service

Skadede verneinnretninger og deler må repareres eller byttes fagmessig av et godkjent verksted dersom ikke annet er oppgitt i bruksanvisningen.

- I tillegg skal apparatets filtereffekt kontrolleres minst en gang i året eller oftere, avhengig av nasjonale bestemmelser. Kontrollprosedyren som kan brukes for å dokumentere apparatets effekt, er fastlagt i EN 60335-2-69 AA. 22.201.2. Dersom kontrollen ikke bestås, skal den gjentas etter bytte av hovedfilter.

- Det som ikke lar seg rengjøre, må kastes. Bruk en tett sekk til dette. Ta hensyn til gjeldende betingelser for avfallshåndtering!

- Når apparatet skal vedlikeholdes av brukeren, tas det fra hverandre, rengjøres og vedlikeholdes, så godt det lar seg gjøre, uten å innebære en fare for vedlikeholdspersonell eller andre personer. Aktuelle forholdsregler innebærer avgiftning før apparatet tas fra hverandre, filtrert ventilasjon på stedet der apparatet skal demonteres, rengjøring av vedlikeholdsområdet samt egnet personlig verneutstyr.

Merknad om forsendelser til verkstedet

Ta hensyn til de følgende merknadene. De skal ivareta sikkerheten til personer under transport og på verkstedet.

• Rengjør hele apparatet grundig (innvendig og utvendig).
  ▶ Ta ut filter-/avfallsposen.
  ▶ Pakk ned apparatet i en egnet, lufttett plastpose.
  ▶ Legg ved en liste over farestoffer som er sugd opp med apparatet, på utsiden av den lufttette posen.

9.1 Bytte av hovedfilter

VARSEL

Oppvirvling av støv ved bytte av filterpose og hovedfilter

▶ Bruk åndedrettsvern!
- Bruk engangs-beskyttelsesklær ved asbestsanering.

ADVARSEL

Fare for personskader

▶ Ta ikke hovedfilteret i bruk etter at det først er tatt ut av apparatet en gang, men erstatt det med et nytt.

Merk

Skader på motoren

- Sug aldri uten det innebygde hovedfilteret, fordi dette kan skade motoren.

- Åpne låseklemmen [2-2] og ta av overdelen [2-1] på apparatet.

- Drei på den øvre apparatdelen slik at hovedfilteret [9-1] peker oppover (bilde[9]).

- Løsne de to låseskruene [9-3] på håndtaket [9-4] med en skrutrekker.

- Skift posisjon på hendelen [9-4] og ta av holderen [9-2] og hovedfilteret.

▶ Løsne hovedfilteret fra holderen.

▶ Ta ut holderen fra sikkerhetsposen.

- Lukk sikkerhetsposen og kasser den i henhold til gjeldende forskrifter.

▶ Rengjør området bak hovedfilteret for eventuelle støvoppsamlinger.

▶ Sett et nytt hovedfilter inn i rammen.

- Sett inn holderen [9-2] med hovedfilteret og legg om hendelen [9-4] slik at den smekker på plass.

▶ Skru fast läseskruene [9-3].

▶ Sett på overdelen [2-1] og lukk läseklemmene [2-2].

9.2 Tømming av smussbeholderen

Etter at du har tatt av overdelen, kan smussbeholderen [2-3] tömmes.

▶ Rengjør nivåføleren [10-1] regelmessig etter suging av væske, og kontroller den for skader.

10 Tilbehør

Bestillingsnumrene til tilbehør og filter finner du i Festool-katalogen eller på Internett under "www.festool.com".

10.1 Moduler

I tilbehørsprogrammet står flere moduler til rådighet for utvidelse av den mobile støv-/ våtsugeren. Modulene kan monteres på modulkontakt [1-3] av et autorisert kundeservice-verksted:

• trykkluftmodul
• stikkontaktmodul med permanent strømtilførsel
• stikkontaktmodul med innkoblingsautomatikk (ikke for GB 110 V-variant)
• modul for energiavsugingsenhet (EAA) til bruk av innkoblingsautomatikken på EAA
  Nærmere informasjon om modulene finner du på Internett under "www.festool.com".

11 Miljø

Apparatet skal ikke kastes i restavfallet! Apparater, tilbehør og emballasje skal leveres til gjenvinning.

Ta hensyn til gjeldende nasjonale forskrifter.

Bare EU: I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjenvinning.

Informasjon om REACH: www.festool.com/reach

Português

Índice
