MANUAL DE USUARIO CTH 26L H Class FESTOOL

es Manual de instrucciones original - Sistemas móviles de aspiración 31

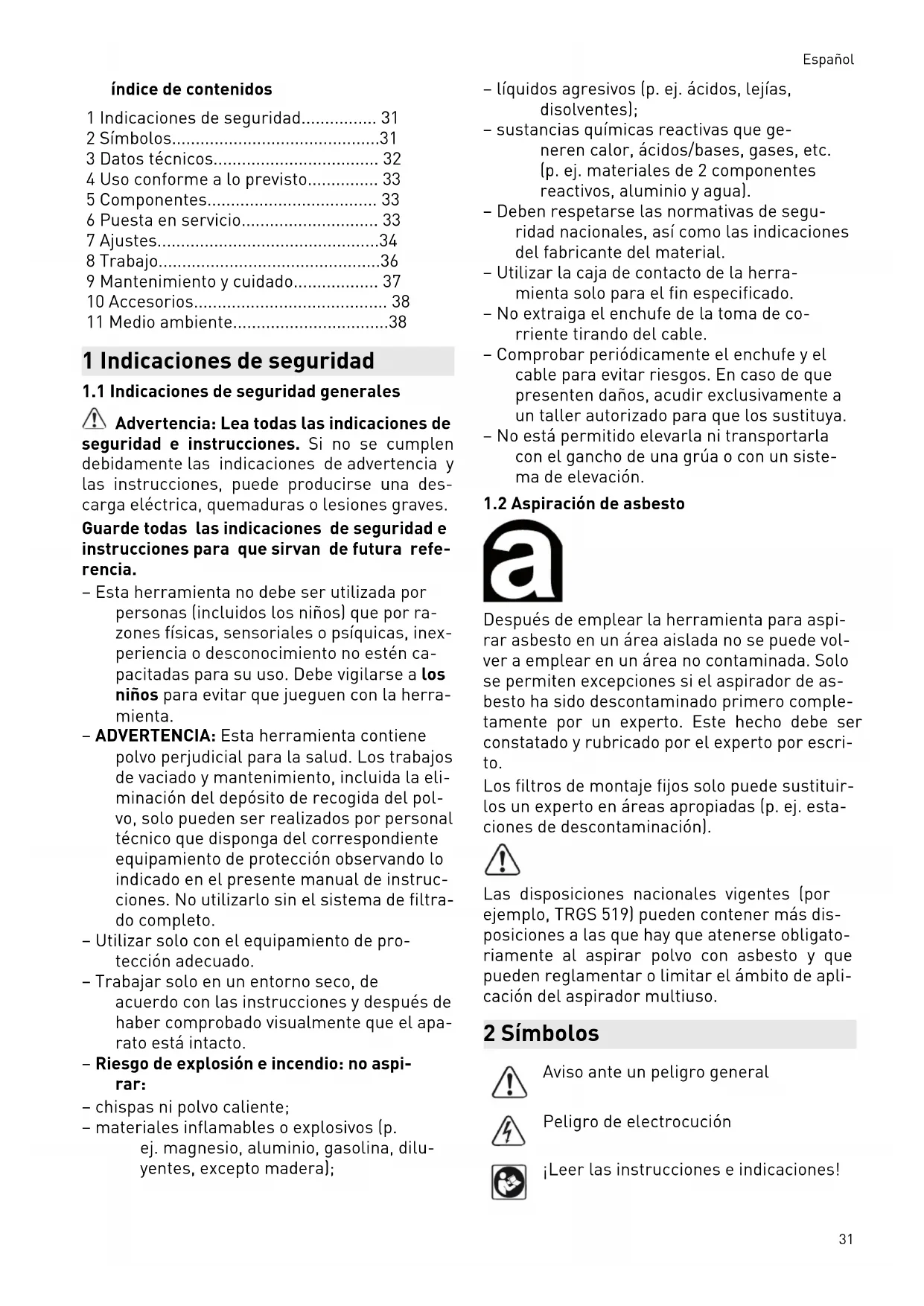

índice de contenidos

1 Indicaciones de seguridad...... 31

2 Símbolos....31

3 Datos técnicos.... 32

4 Uso conforme a lo previsto.... 33

5 Componentes.... 33

6 Puesta en servicio.... 33

7 Ajustes....34

8 Trabajo....36

9 Mantenimiento y cuidado.... 37

10 Accesorios.... 38

11 Medio ambiente....38

1 Indicaciones de seguridad

1.1 Indicaciones de seguridad generales

Advertencia: Lea todas las indicaciones de seguridad e instrucciones. Si no se cumplen debidamente las indicaciones de advertencia y las instrucciones, puede producirse una descarga eléctrica, quemaduras o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

- Esta herramienta no debe ser utilizada por personas (incluidos los niños) que por razones físicas, sensoriales o psíquicas, inexperiencia o desconocimiento no estén capacitadas para su uso. Debe vigilarse a los niños para evitar que jueguen con la herramienta.

- ADVERTENCIA: Esta herramienta contiene polvo perjudicial para la salud. Los trabajos de vaciado y mantenimiento, incluida la eliminación del depósito de recogida del polvo, solo pueden ser realizados por personal técnico que disponga del correspondiente equipamiento de protección observando lo indicado en el presente manual de instrucciones. No utilizarlo sin el sistema de filtrado completo.

- Utilizar solo con el equipamiento de protección adecuado.

- Trabajar solo en un entorno seco, de acuerdo con las instrucciones y después de haber comprobado visualmente que el aparato está intacto.

- Riesgo de explosión e incendio: no aspirar:

- chispas ni polvo caliente;

- materiales inflamables o explosivos (p. ej. magnesio, aluminio, gasolina, diluyentes, excepto madera);

• líquidos agresivos (p. ej. ácidos, lejías, disolventes);
• sustancias químicas reactivas que generen calor, ácidos/bases, gases, etc. (p. ej. materiales de 2 componentes reactivos, aluminio y agua).
• Deben respetarse las normativas de seguridad nacionales, así como las indicaciones del fabricante del material.
• Utilizar la caja de contacto de la herramienta solo para el fin especificado.
• No extraiga el enchufe de la toma de corriente tirando del cable.
• Comprobar periódicamente el enchufe y el cable para evitar riesgos. En caso de que presenten daños, acudir exclusivamente a un taller autorizado para que los sustituya.
• No está permitido elevarla ni transportarla con el gancho de una grúa o con un sistema de elevación.

1.2 Aspiración de asbesto

Después de emplear la herramienta para aspirar asbesto en un área aislada no se puede volver a emplear en un área no contaminada. Solo se permiten excepciones si el aspirador de asbesto ha sido descontaminado primero completamente por un experto. Este hecho debe ser constatado y rubricado por el experto por escrito.

Los filtros de montaje fijos solo puede sustituirlos un experto en áreas apropiadas (p. ej. estaciones de descontaminación).

Las disposiciones nacionales vigentes (por ejemplo, TRGS 519) pueden contener más disposiciones a las que hay que atenerse obligatoriamente al aspirar polvo con asbesto y que pueden reglamentar o limitar el ámbito de aplicación del aspirador multiuso.

2 Símbolos

Aviso ante un peligro general

Peligro de electrocución

¡Leer las instrucciones e indicaciones!

¡Utilizar protección respiratoria!

Caja de contacto con conexión automática

No pertenece a los residuos comunales.

≤ 0,1 mg/m³ (clase de polvos H)

¡Atención contiene asbesto!

3 Datos técnicos

Sistemas móviles de aspiración
Consumo de potencia 350 - 1000 W
Consumo nominal máx. de la caja de contacto de la máquina	EU	2 400 W
	CH, DK	1 100 W
	GB 240 V / 110 V	1 800 W / 500 W
	MX 127 V~	500 W
Caudal de aire (volumen) máx., turbina [7]		234 m^3/h (3900 l/min)
Máx. depresión, turbina1		24000 Pa
Superficie del filtro 6318 cm^2
Tubo flexible de aspiración D 27 / 32 mm x 3,5 m-AS
Longitud de la línea de conexión a la red 7,5 m
Nivel de intensidad sonora según EN 60704-2-1 / Factor de inseguridad K		71 dB(A) / 3 dB
Tipo de protección IP X4
Capacidad del depósito CTH 26 E/a 26 l
	CTH 48 E/a 48 l
Dimensiones (L x An xAl) CTH 26 E/a 630 x 365 x 540 mm
	CTH 48 E/a 740 x 406 x 1 005 mm
Peso CTH 26 E/a 13,9 kg
	CTH 48 E/a 18,8 kg

	Volumen de salida mínimo
	[m 3/h]	[l/s]
21 mm 25	6,9
27 mm/ IAS	41	11,4
32 mm 58	16,1

	Volumen de salida mínimo[m 3/h]	[l/s]
36 mm 73 20,3
42 mm 100 27,8
50 mm 141 39,2

CTH 26 E CTH 48 E

4 Uso conforme a lo previsto

El sistema móvil de aspiración ha sido diseñado conforme a las normas para succionar y aspirar polvo perjudicial para la salud con unos valores máximos de acuerdo a la clase de polvo 'H' según EN 60335-2-69, incluido polvo de madera y pintura.

El sistema móvil de aspiración es apto para succionar y aspirar polvo con partículas cancerígenas o causantes de enfermedades así como con asbesto.

Este sistema móvil de aspiración ha sido diseñado conforme a las normas para aspirar agua. Además, el sistema móvil de aspiración es apropiado para proporcionar un alto rendimiento en aplicaciones profesionales conforme a las normas EN 60335-1 y EN 60335-2-69.

El usuario será responsable de cualquier utilización indebida.

5 Componentes

Las figuras indicadas se encuentran al principio del manual de instrucciones.

[1-1] Tapón obturador

[1-2] Orificio de aspiración

[1-3] Ranura de conexión para módulo

[1-4] Caja de contacto de la máquina

[1-8] Ajuste del diámetro del tubo flexible

[1-9] Regulación de la capacidad de aspiración

[1-10] Interruptor

[1-11] Placa de advertencia adhesiva

[1-12] Pinzas de cierre

[1-13] Depósito para la suciedad

[1-15]Freno

6 Puesta en servicio

Tensión o frecuencia no permitida Peligro de caída

La tensión de red y la frecuencia de la red eléctrica deben coincidir con los datos que figuran en la placa de tipo.
En Norteamérica sólo las máquinas Festool pueden utilizarse con una tensión de 120 V/60 Hz.

6.1 Primera puesta en servicio

• Abra los enganches de sujeción [2-2] y retire la parte superior del aparato [2-1].
  ¡Retire los accesorios del depósito para la suciedad [2-3] y el embalaje!
  ▶ Superponga sobre el texto de la placa de advertencia [1-11] suministrada el adhesivo adjunto correspondiente a su idioma.
• Inserte el tapón obturador [1-1] en la placa (véase la figura [1a]).
• Coloque una bolsa filtrante o una bolsa filtrante de seguridad de acuerdo a las exigencias legales en el depósito para suciedad (véase el capítulo 7.7, 7.8).
• Vuelva a colocar la parte superior [2-1] y cierre las pinzas correspondientes [2-2].
  ▶ Monte el enrollacables en la parte trasera del sistema móvil de aspiración (véase la figura [3]).
• Conecte el tubo flexible de aspiración a la herramienta.

6.2 Conexión y desconexión

- Conectar el enchufe a una caja de contacto con protección de puesta a tierra.

AVISO

Peligro de lesiones a causa de herramientas sin control

- Antes de girar el interruptor a la posición "AUTO" o "MAN", asegúrese de que la herramienta conectada esté apagada.

El interruptor [1-10] se utiliza como interruptor de conexión y desconexión.

Posición "0" del interruptor

La caja de contacto de la máquina [1-4] no recibe corriente, el sistema móvil de aspiración está apagado.

Posición "MAN" del interruptor

La caja de contacto de la máquina [1-4] es conductora de corriente, el sistema móvil de aspiración arranca.

Posición "Auto" del interruptor

La caja de contacto de la máquina [1-4] es conductora de corriente, el sistema móvil de aspiración arranca al encender la herramienta conectada.

7 Ajustes

7.1 Ajuste del diámetro del tubo flexible

- Defina el ajuste del diámetro del tubo flexible [1-8] al diámetro del tubo flexible conectado.

De este modo se garantiza que la velocidad del aire en el tubo flexible de aspiración sea correcta (véase el capítulo Control del caudal de aire).

7.2 Conexión de la herramienta eléctrica

AVISO

Peligro de lesiones

• Observar el consumo nominal máximo en la caja de contacto de la máquina (véase el capítulo "Datos técnicos").
  ▶ Desconectar la herramienta eléctrica.

- Conectar la herramienta eléctrica a la caja de contacto de la máquina [1-4].

7.3 Conexión de la herramienta neumática

AVISO

Peligro de lesiones

▶ Desconectar la herramienta neumática.

Si se monta el módulo neumático [1-3] (496141), la conexión automática del sistema móvil de aspiración funciona también en combinación con herramientas neumáticas.

Asimismo, recomendamos el montaje adicional de la unidad de alimentación VE (495886). La unidad de alimentación filtra y engrasa el aire comprimido y permite regular la presión neu-mática. Para conectar herramientas neumáticas de Festool con el sistema IAS se requiere una pieza de empalme IAS (454757).

A fin de garantizar un buen funcionamiento de la conexión automática, la presión de servicio de la herramienta debe ser de 6 bar.

7.4 Regulación de la capacidad de aspiración

▶ En el botón giratorio [1-9].

7.5 Bloqueo del freno

El sistema móvil de aspiración se puede bloquear accionando la palanca de freno [1-15]. Para ello, levantar ligeramente el sistema móvil de aspiración por la parte delantera y presionar la palanca de freno hacia abajo hasta que enclave. Presione la palanca para soltar el freno [1-14].

7.6 Protector contra sobretemperatura

A fin de proteger el sistema móvil de aspiración de un sobrecalentamiento, el protector contra sobretemperatura desconecta la herramienta antes de alcanzar la temperatura crítica.

▶ A fin de proteger el sistema móvil de aspiración de un sobrecalentamiento, el protector contra sobretemperatura desconecta la herramienta antes de alcanzar la temperatura crítica.
- Apagar el sistema móvil de aspiración, dejar que se enfríe durante aprox. 5 minutos y conectar.

Si no se puede conectar, ponerse en contacto con los talleres de servicio de Festool.

7.7 Sustitución de la bolsa filtrante (SC-FIS-CT26/48)

Extracción de la bolsa filtrante [4]

• Abra las pinzas de cierre [2-2] y extraiga la parte superior de la herramienta [2-1].
  ▶ Retire la bolsa filtrante.
• Elimine la bolsa filtrante usada teniendo en cuenta las disposiciones vigentes aplicables.
  ▶ Limpie el depósito para la suciedad [2-3].

Colocación de la bolsa filtrante [5]

- Coloque una nueva bolsa filtrante (SC-FIS-CT26/48) (figura [5]). Importante: Asegùrese de que el pestillo se enclave.

Asegúrese de que la bolsa filtrante no se enganche entre las partes superior e inferior.

▶ Vuelva a colocar la parte superior [2-1] y cierre las pinzas correspondientes [2-2].

7.8 Sustitución de la bolsa filtrante de seguridad (FIS-CTH 26/48)

Emplee para aspirar polvos de la clase H siempre la bolsa filtrante de seguridad.

Extracción de la bolsa filtrante de seguridad [6]

• Cierre el orificio de aspiración [1-2] con el tapón obturador [1-1].
• Abra las pinzas de cierre [2-2] y extraiga la parte superior de la herramienta [2-1].
  ▶ Eleve la lámina de la bolsa de plástico hacia arriba y cierre los orificios laterales con las solapas adhesivas.
• Cierre la bolsa de plástico alrededor de la bolsa filtrante con la brida suministrada.
  ▶ Retire la bolsa filtrante de seguridad.
  ▶ Elimine la bolsa filtrante de seguridad usada teniendo en cuenta las disposiciones vigentes aplicables.
  ▶ Limpie el depósito para la suciedad [2-3].

Colocación de la bolsa filtrante de seguridad [7]

• Introduzca una bolsa filtrante de seguridad (FIS-CTH 26/48) nueva en el empalme del depósito y bloqueela. Importante: Asegúrese de que el pestillo se enclava.
• Coloque la bolsa de plástico sobre el borde del depósito. Los orificios laterales de la bolsa filtrante de seguridad tienen que estar dentro del depósito para suciedad.

Asegúrese de que los contactos [10-2] es-bres.

Asegúrese de que la bolsa filtrante no se enganche entre las partes superior e inferior.

▶ Vuelva a colocar la parte superior [2-1] y cierre las pinzas correspondientes [2-2].

7.9 Control del caudal de aire

Por motivos de seguridad, si la velocidad del aire en el tubo flexible de aspiración desciende por debajo de 20 m/s, suena una señal acústica de advertencia.

Posibles causas Solución

Regulación de la capacidad de aspiración [1-9] ajustada a un valor demasiado bajo.

Ajuste la regulación de la capacidad de aspiración a un valor superior (véase el capítulo 7.4).

Botón giratorio [1-8] no ajustado al diámetro del tubo flexible conectado.

Ajuste el diámetro correcto del tubo flexible (véase el capítulo 7.1).

Posibles causas Solución

El tubo flexible de aspiración está atascado Eliminar el atasco o la dobladura. o doblado.

La bolsa filtrante está llena. Coloque una nueva bolsa filtrante (véase el capítulo 7.7).

Filtro principal sucio. Cambie el filtro principal (véase el capítulo 9.1).

El control electrónico no funciona. Encargar la reparación a un taller de servicio de Festool.

Aspirado en mojado. No afecta a la fiabilidad funcional, no es necesario tomar medidas.

8 Trabajo

8.1 Manejo

Compartimento para tubos flexibles: al con- cluir el trabajo se puede pasar el tubo flexible de aspiración a través de la abertura [8-2] y guardarlo en el compartimento correspondiente.

Bandeja SysDoc para Systainer: en la superficie para depositar objetos se puede fijar un Systainer mediante los cuatro pasadores o con el T-Loc [8-1].

8.2 Aspiración de sustancias secas

ENCIÓN

Polvo perjudicial para la salud Daños en las vías respiratorias

• Utilice una bolsa filtrante de seguridad y un filtro principal adecuado para aspirar sustancias perjudiciales para la salud.
• Utilice la herramienta solo con el control del caudal de aire en funcionamiento.

Cuando se aspiren polvos que sobrepasen los valores de concentración máxima

o un volumen considerable de polvo de madera de roble o de haya, solo se debe aspirar una única fuente de polvo (herramienta eléctrica o neumática).

Tenga en cuenta cuando aspire el polvo que se desprende de las herramientas eléctricas en funcionamiento:

Si el aire de salida refluye a la misma habitación, debe darse en esta un nivel de renovación del aire L suficiente. Con objeto de mantener los valores límite exigidos, el caudal de aire que refluye debe ser como máximo el 50 % del caudal de aire fresco (volumen en el ambiente V_R x nivel de renovación del aire L_W ). Respete además las disposiciones regionales.

Atención: Si el filtro principal está húmedo, se obstruye más rápidamente al aspirar sustancias secas. Por ese motivo, es aconsejable dejar secar el filtro principal o sustituirlo por uno seco antes de aspirar polvo.

8.3 Aspiración de líquidos

AVISO

Polvo perjudicial para la salud Daños en las vías respiratorias

▶ Al aspirar en mojado debe evitarse absorber polvos perjudiciales para la salud.

Antes de aspirar líquidos, retire la bolsa filtrante o la bolsa filtrante de seguridad (véase el capítulo 7.7, 7.8). Se recomienda utilizar un filtro húmedo especial.

Cuando se alcanza el nivel de llenado máximo, la aspiración se interrumpe automáticamente.

ATENCIÓN

Salida de espuma o líquidos

- Desconecte la máquina de inmediato y vacíe el depósito para suciedad.

Durante la aspiración se generan cargas estáticas a causa del rozamiento que se produce en el tubo flexible de aspiración. Como consecuencia, el personal que maneja la herramienta puede sufrir desagradables descargas eléctricas. Con el objeto de desviar las cargas estáticas, el sistema móvil de aspiración está equipado de serie con un sistema antiestático. Para ello, se debe utilizar el tubo flexible de aspiración antiestático incluido en la dotación de suministro de la herramienta.

8.5 Al finalizar el trabajo

Desenchufar la herramienta en caso de no utilizarse o antes de realizar cualquier trabajo de mantenimiento y limpieza.

• Desconectar el sistema de aspiración móvil y extraer el enchufe.
• Enrollar el cable de conexión a la red eléctrica.
  ▶ Vaciar el depósito para suciedad.
• Cierre el orificio de aspiración [1-2] con el tapón obturador [1-1].

ISO

Polvo perjudicial para la salud Daños en las vías respiratorias

• Limpie el sistema móvil de aspiración y todos los accesorios aspirándolos y limpiándolos a fondo (por dentro y por fuera), antes de retirarlo de la zona de trabajo.
• Las piezas que no puedan limpiarse completamente se deben transportar dentro de una bolsa de plástico hermética.
  ¡Utilice una mascarilla de protección!

Guarde esta herramienta solo en espacios interiores.

- Guardar el sistema móvil de aspiración en un lugar seco y protegido contra un uso no autorizado.

Para un transporte sin polvo, tenga en cuenta lo siguiente:

Para un transporte sin polvo, tenga en cuenta lo siguiente:

▶ Asegúrese de que la fijación durante el transporte sea segura.

La herramienta solo se puede transportar con el tapón obturador cerrado.

9 Mantenimiento y cuidado

Peligro de lesiones, electrocución

• Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o conservación.
• Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan sólo pueden ser llevados a cabo por un taller autorizado.

El Servicio de atención al cliente y reparaciones solo está disponible por parte del fabricante o de los talleres de reparación: encuentre la dirección más próxima a usted en:

www.festool.com/Service

Utilice únicamente piezas de recambio Festool originales. Referencia en:

www.festool.com/Service

Los dispositivos de protección y las piezas que presenten daños deben ser reparados o sustituidos conforme a lo prescrito por un taller especializado autorizado, a menos que se especifique de otro modo en el manual de instrucciones.

Tenga en cuenta las siguientes advertencias:

• El fabricante o una persona capacitada debe realizar un control técnico del polvo al menos una vez al año (p. ej. para comprobar posibles daños del filtro, la estanqueidad de la herramienta y el correcto funcionamiento de los dispositivos de control).
• Además, hay que comprobar la efectividad del filtro de la herramienta al menos una vez al año o con mayor frecuencia, de acuerdo a lo que pueden determinar las exigencias nacionales. El método de prueba que se puede emplear para certificar la efectividad de la herramienta está fijado en EN 60335-2-69 AA.22.201.2. Si el examen no se aprueba, hay que repetirlo con un filtro principal nuevo.
• Debe eliminarse todo aquello que no se pueda limpiar. Para ello utilizar bolsas estancas. Tener en cuenta las condiciones vigentes de eliminación de los desechos.
• Para el mantenimiento por parte del usuario, la herramienta se deberá desmontar, limpiar y mantener, siempre que ello sea realizable, sin provocar peligro para el personal de mantenimiento u otras personas. Unas medidas de precaución adecuadas incluyen la descontaminación antes del desmontaje, tomar precauciones para efectuar la purga de aire forzada y filtrada en el mismo lugar donde se desmonta la herra-

mienta, realizar la limpieza de la zona de mantenimiento y usar el equipamiento de protección personal adecuado.

Advertencia: envío a los talleres de reparación

Tenga en cuenta las siguientes advertencias para la protección de las personas durante el transporte o en los talleres de reparación:

• Limpie perfectamente la máquina (tanto por fuera como por dentro).
  ▶ Retire la bolsa filtrante y la de evacuación.
• Embale herméticamente la máquina en una bolsa de plástico apropiada para este cometido.
• Adjunte un listado fuera del embalaje hermético de todo lo que ha aspirado y pudiera ser peligroso

9.1 Cambio del filtro principal

ISO

Polvo en remolino al cambiar la bolsa filtrante y el filtro principal

• ¡Utilice una mascarilla de protección!
• Póngase ropa desechable para el saneamiento del asbesto.

AVISO

Peligro de lesiones

- No vuelva a emplear el filtro principal una vez retirado de la herramienta y sustitúyalo por uno nuevo.

ADVERTENCIA

Daños en el motor

▶ El motor puede provocar daños si se aspira sin tener un filtro principal montado.

- Abra los enganches de sujeción [2-2] y retire la parte superior del aparato [2-1].

▶ Gire la parte superior de la herramienta de manera que el filtro principal [9-1] quede orientado hacia arriba (figura[9]).

▶ Suelte los dos tornillos de seguridad [9-3] de la palanca [9-4] con un destornillador.

- Accione la palanca [9-4] y extraiga el soporte [9-2] con el filtro principal.

- Introduzca el soporte con el filtro principal en la bolsa de seguridad suministrada.

▶ Suelte el filtro principal del soporte.

▶ Retire el soporte de la bolsa de seguridad.

▶ Cierre la bolsa de seguridad y eliminela de acuerdo a las disposiciones vigentes.
▶ Limpie las posibles acumulaciones de polvo de la zona de detrás del filtro principal.
- Ponga un filtro principal nuevo en el bastidor.
- Inserte el soporte [9-2] con el filtro principal y accione la palanca [9-4] hasta que se encaje.
▶ Apriete los tornillos de seguridad [9-3].
- Vuelva a colocar la parte superior [2-1] y cierre las pinzas correspondientes [2-2].

9.2 Vaciado del depósito para la suciedad

Una vez extraída la parte superior, se puede vaciar el depósito para la suciedad [2-3].

- Después de aspirar líquidos, limpie regularmente los sensores del nivel de llenado[10-1] con un paño suave y compruebe si presentan daños.

10 Accesorios

Los números de pedido de los accesorios y filtros figuran en el catálogo de Festool o en la dirección de Internet www.festool.com.

10.1 Módulos

Para ampliar el sistema móvil de aspiración existen los siguientes módulos disponibles en el programa de accesorios que pueden ser montados en [1-3] la ranura de conexión para módulos por parte del taller de servicio al cliente autorizado:

• módulo neumático,
• módulo para cajas de contacto, con suministro de corriente permanente,
• módulo para cajas de contacto, con conexión automática (no para la variante GB 110 V),
• módulo para el cabezal de aspiración (EAA) para la utilización de la conexión automática en el EAA.

Encontrará más información sobre los diferentes modelos en la dirección de Internet "www.festool.com".

11 Medio ambiente

No desechar la herramienta con la basura doméstica. Reciclar las herramientas, los accesorios y los embalajes de

forma respetuosa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

Solo UE: De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electró-

nicos y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Información sobre REACH: www.festool.com/reach

Sommario

Tomada de corrente com dispositivo automático de ligar/desligar

≤ 0,1 mg/m³ (classe de pós H)

3 Dados técnicos

Aspiradores móveis

Consumo 350 - 1000 W

7.2 Conectar a ferramenta eléctrica

ADVERTÊNCIA

Perigo de ferimentos

Perigo de ferimentos, choque eléctrico
