MANUALE UTENTE CTH 26L H Class FESTOOL

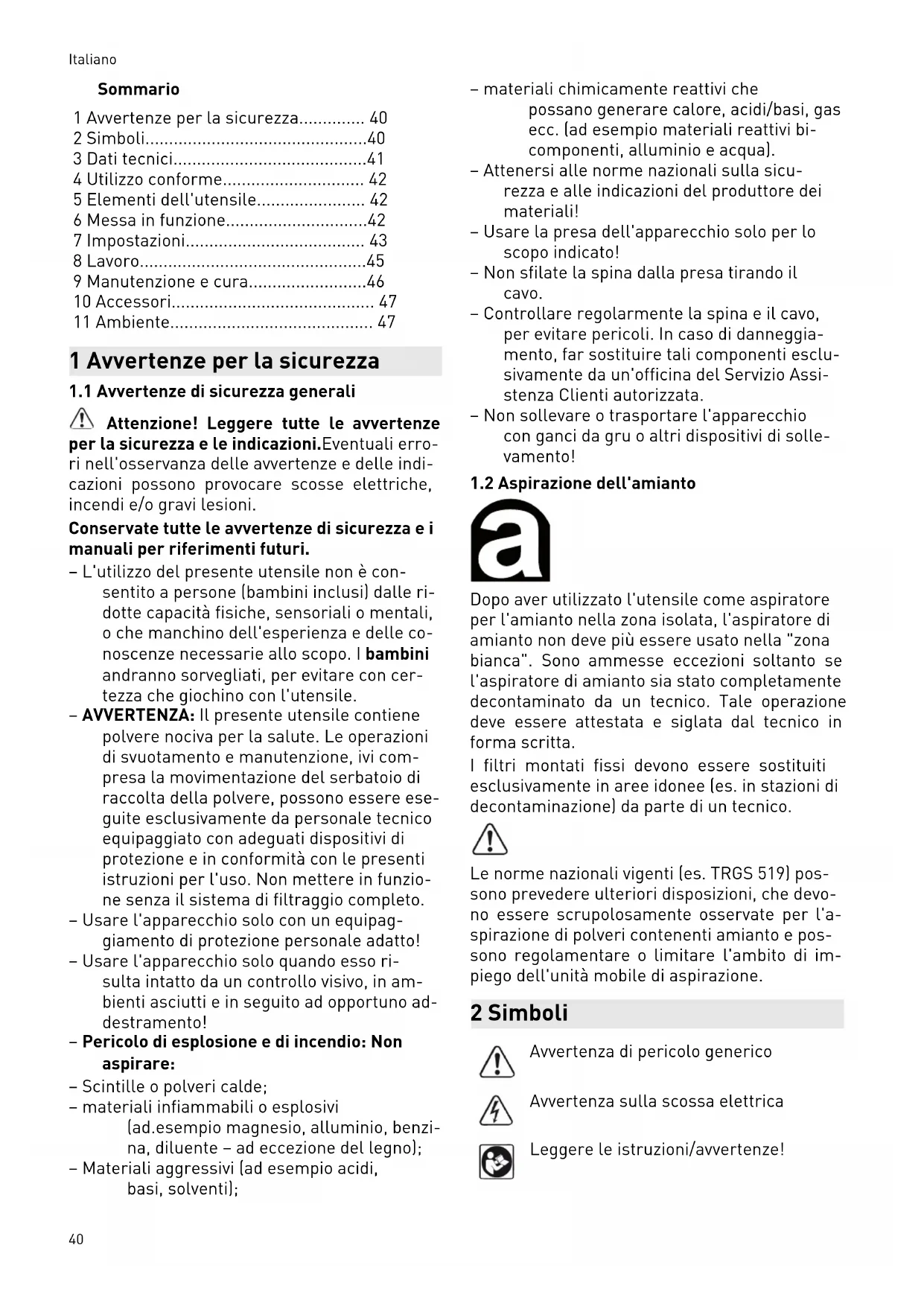

1.1 Avvertenze di sicurezza generali

Attenzione! Leggere tutte le avvertenze per la sicurezza e le indicazioni.Eventuali erro ri nell'osservanza delle avvertenze e delle indi cazioni possono provocare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze di sicurezza e i manuali per riferimenti futuri. – L'utilizzo del presente utensile non è con sentito a persone (bambini inclusi) dalle ri dotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle co noscenze necessarie allo scopo. I bambini andranno sorvegliati, per evitare con cer tezza che giochino con l'utensile. – AVVERTENZA: Il presente utensile contiene polvere nociva per la salute. Le operazioni di svuotamento e manutenzione, ivi com presa la movimentazione del serbatoio di raccolta della polvere, possono essere ese guite esclusivamente da personale tecnico equipaggiato con adeguati dispositivi di protezione e in conformità con le presenti istruzioni per l'uso. Non mettere in funzio ne senza il sistema di filtraggio completo. – Usare l'apparecchio solo con un equipag giamento di protezione personale adatto! – Usare l'apparecchio solo quando esso ri sulta intatto da un controllo visivo, in am bienti asciutti e in seguito ad opportuno ad destramento! – Pericolo di esplosione e di incendio: Non aspirare: – Scintille o polveri calde; – materiali infiammabili o esplosivi (ad.esempio magnesio, alluminio, benzi na, diluente – ad eccezione del legno); – Materiali aggressivi (ad esempio acidi, basi, solventi); – materiali chimicamente reattivi che possano generare calore, acidi/basi, gas ecc. (ad esempio materiali reattivi bi componenti, alluminio e acqua). – Attenersi alle norme nazionali sulla sicu rezza e alle indicazioni del produttore dei materiali! – Usare la presa dell'apparecchio solo per lo scopo indicato! – Non sfilate la spina dalla presa tirando il cavo. – Controllare regolarmente la spina e il cavo, per evitare pericoli. In caso di danneggia mento, far sostituire tali componenti esclu sivamente da un'officina del Servizio Assi stenza Clienti autorizzata. – Non sollevare o trasportare l'apparecchio con ganci da gru o altri dispositivi di solle vamento!

1.2 Aspirazione dell'amianto

Dopo aver utilizzato l'utensile come aspiratore per l'amianto nella zona isolata, l'aspiratore di amianto non deve più essere usato nella "zona bianca". Sono ammesse eccezioni soltanto se l'aspiratore di amianto sia stato completamente decontaminato da un tecnico. Tale operazione deve essere attestata e siglata dal tecnico in forma scritta. I filtri montati fissi devono essere sostituiti esclusivamente in aree idonee (es. in stazioni di decontaminazione) da parte di un tecnico. Le norme nazionali vigenti (es. TRGS 519) pos sono prevedere ulteriori disposizioni, che devo no essere scrupolosamente osservate per l'a spirazione di polveri contenenti amianto e pos sono regolamentare o limitare l'ambito di im piego dell'unità mobile di aspirazione. 2 Simboli Avvertenza di pericolo generico Avvertenza sulla scossa elettrica Leggere le istruzioni/avvertenze! Italiano 40Indossare una mascherina! Non fa parte dei rifiuti comunali. Attenzione contiene amianto! Presa con interruttore automatico WARNUNG ≤ 0,1 mg/m

(categoria di polvere

3 Dati tecnici Unità mobili d’aspirazione Assorbimento elettrico 350 ‑ 1000 W Potenza max della presa dell‘apparecchio. EU CH, DK GB 240 V/ 110 V 2400 W 1100 W 1800 W/ 500 W Portata (aria) max., turbina [9] 234 m³/h (3900 l/min) Depressione max., turbina

24000 Pa Superficie filtrante 6318 cm² Tubo d’aspirazione D 27 / 32 mm x 3,5 m‑AS Lunghezza del cavo di rete 7,5 m Livello di pressione sonora secondo EN 60704-2-1 / Incertezza K 71 dB(A) / 3 dB Tipo di protezione IP X4 Contenuto serbatoio CTH 26 E/a 26 l CTH 48 E/a 48 l Misure L x P x H CTH 26 E/a 630 x 365 x 540 mm CTH 48 E/a 740 x 406 x 1005 mm Peso CTH 26 E/a 13,9 kg CTH 48 E/a 18,8 kg Portata min.

HF‑CT H 498995 498995 NF‑CT 496169 496169 4 Utilizzo conforme L'unità mobile d'aspirazione è adatta all'assor bimento e all'aspirazione di polveri nocive per la salute, con valori limite conformi alla classe di polvere ’H’ ai sensi di EN 60335-2-69, tra cui anche polveri di legno e smalti. L'unità mobile d'aspirazione è adatta all'assor bimento e all'aspirazione di polveri contenenti particelle cancerogene e patogene e di polveri di amianto. L'unità mobile d'aspirazione è destinata ad aspirare l'acqua. L'unità mobile d'aspirazione è adatta ai sensi di EN 60335-1 e EN 60335-2-69 alle maggiori sol lecitazioni dovute all'uso industriale. Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo. 5 Elementi dell'utensile Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso. [1-1] Tappo [1-2] Apertura d'aspirazione [1-3] Slot per modulo [1-4] Presa dell'apparecchio [1-5] Alloggiamento per il tubo flessibile [1-6] Impugnatura [1-7] SysDoc [1-8] Regolazione del diametro del tubo flessibile [1-9] Regolazione della forza d'aspirazione [1-10] Interruttore dell'apparecchio [1-11] Segnale di pericolo adesivo [1-12] Graffa di chiusura [1-13] Serbatoio di contenimento [1-15] Freni 6 Messa in funzione AVVERTENZA Tensione o frequenza non ammesse! Pericolo di incidenti ► La tensione di rete o la frequenza della sorgente elettrica devono coincidere con le indicazioni sulla targhetta. ► In America settentrionale è consentito esclusivamente l'impiego di utensili Fe stool con tensione 120 V/60 Hz.

6.1 Prima messa in funzione

► [2-2]Aprire le clip e togliere la parte supe riore [2-1]. [10] EN 60335‑2‑69: categoria di polvere Italiano 42► Togliete gli accessori e dall'imballaggio del lo sporco [2-3]! ► Incollare il testo del segnale di avverten za [1-11] con l'adesivo allegato nella vostra lingua. ► Inserite i tappi [1-1] sulla guarnizione (v. fi gura [1a] ). ► Inserite il sacchetto filtro o il sacchetto fil tro di sicurezza, in base ai requisiti di legge, nel serbatoio di contenimento (v. capitolo

► Appoggiate sopra la parte superiore [2-1] e chiudere le graffe di chiusura [2-2]. ► Montare il fascio di cavi sul retro dell'unità mobile di aspirazione (vedere figura [3]). ► Collegate il tubo flessibile d'aspirazione al l'apparecchio.

6.2 Accensione/spegnimento

► Innestare la spina di rete in una presa colle gata a terra. AVVERTENZA Pericolo di ferimento causato da utensili che si avviano in modo incontrollato ► Prima di ruotare l'interruttore nella posi zione "AUTO" o "MAN" prestare attenzione che l'utensile collegato sia spento. L'interruttore [1-10] ha la funzione di interrut tore ON/OFF. Posizione dell'interruttore ’0’ La presa dell'apparecchio [1-4] è senza corren te, l'unità mobile d'aspirazione è spenta. Posizione dell'interruttore ’MAN’ La presa dell'apparecchio [1-4] è sotto corren te, l'unità mobile d'aspirazione si avvia. Posizione dell'interruttore ’Auto’ La presa dell'apparecchio [1-4] è sotto corren te, l'unità mobile d'aspirazione si avvia all'atti vazione dell'attrezzo collegato. 7 Impostazioni

7.1 Regolazione del diametro del tubo

flessibile ► Impostate la regolazione del diametro del tubo flessibile [1-8]sul diametro del tubo flessibile collegato. Ciò garantisce che la velocità dell'aria nel tubo flessibile d'aspirazione sia regolata correttamente (vedi Cap. Controllo della portata).

7.2 Collegamento dell'utensile elettrico

AVVERTENZA Pericolo di lesioni ► Osservare i valori massimi di potenza al lacciata sulla presa dell'apparecchio (vedi il Capitolo Dati tecnici). ► Spegnere l'attrezzo elettrico. ► Allacciare l'attrezzo elettrico alla presa del l'apparecchio [1-4].

7.3 Collegamento dell'utensile pneumatico

AVVERTENZA Pericolo di lesioni ► Spegnere l'attrezzo pneumatico. Montando il modulo pneumatico [1-3] (496141), l'accensione automatica dell'unità mobile d'a spirazione funziona anche insieme a utensili pneumatici. Inoltre raccomandiamo il montaggio dell'unità di alimentazione VE (495886). L'unità di alimen tazione filtra e olia l'aria compressa e permette una regolazione dell'aria compressa. Per il col legamento di utensili pneumatici Festool con sistema IAS è disponibile anche un raccordo IAS (454757). Per garantire un funzionamento perfetto del l'accensione automatica, la pressione d'eserci zio dell'utensile deve essere di 6 bar.

7.4 Regolazione dell'intensità d'aspirazione

► con l'apposita rotella [1-9].

7.5 Bloccaggio del freno

Azionando la leva nera del freno [1-15] si evita no movimenti dell'unità mobile d'aspirazione. A tale scopo sollevare lievemente l'unità mobile d'aspirazione sul lato anteriore e premere la le va nera del freno verso il basso fino allo scatto. Premere per allentare la leva verde[1-14].

7.6 Protezione da temperatura elevata

Per proteggere l'apparecchio contro il surri scaldamento, l'interruttore termico disinserisce l'unità mobile d'aspirazione prima del raggiun gimento della temperatura critica. ► Per proteggere l'apparecchio contro il sur riscaldamento, l'interruttore termico disin serisce l'unità mobile d'aspirazione prima Italiano 43del raggiungimento della temperatura criti ca. ► Spegnere l'unità mobile d'aspirazione e far la raffreddare per circa 5 minuti, quindi riaccenderla. Se non è possibile accendere l'appa recchio contattare il servizio assisten za clienti di Festool.

7.7 Sostituzione del sacchetto filtro (SC-

FIS-CT26/48) Rimozione del sacchetto filtro [4] ► [2-2]Aprire le clip e togliere la parte supe riore [2-1]. ► Togliete il sacchetto filtro. ► Smaltite il sacchetto filtro usato secondo le disposizioni di legge. ► Pulite il serbatoio di contenimento [2-3]. Inserimento del sacchetto filtro [5] ► Inserite un nuovo sacchetto filtro (SC-FIS- CT26/48) (Fig. [4]). Importante: spingere con forza il manicotto del sacchetto filtro sul raccordo di entrata. Prestate attenzione che il sacchetto filtro non venga schiacciato fra la par te superiore e quella inferiore. ► Appoggiate sopra la parte superiore [2-1] e chiudere le graffe di chiusura [2-2].

7.8 Sostituzione del sacchetto filtro (FIS-

CTH 26/48) di sicurezza Per l'aspirazione delle polveri di classe H, utilizzate sempre il sacchetto filtro di sicurezza. Rimozione del sacchetto filtro [6] ► Chiudere l'apertura di aspirazione [1-2] con il tappo [1-1]. ► Aprite le graffe di chiusura [2-2] e togliete la parte superiore dell'apparecchio [2-1]. ► Sollevate la pellicola del sacchetto in plasti ca e chiudete le aperture laterali con le lin guette adesive. ► Chiudete il sacchetto in plastica attorno al sacchetto filtro con il serracavo in dotazio ne. ► Togliete il sacchetto filtro di sicurezza. ► Smaltite il sacchetto filtro usato secondo le disposizioni di legge. ► Pulite il serbatoio di contenimento [2-3]. Inserite il sacchetto filtro di sicurezza [7] ► Inserite un nuovo sacchetto filtro di sicurez za (FIS-CTH 26/48) nel manicotto di aspira zione del serbatoio e bloccatelo. Importan te: prestate attenzione che il blocco scatti in posizione. ► Inserite il sacchetto in plastica sopra i bordi del serbatoio. Le aperture laterali del sac chetto filtro di sicurezza devono trovarsi al l'interno del serbatoio di contenimento. Prestate attenzione che i contatti [10-2] siano liberi. Prestate attenzione che il sacchetto filtro non venga schiacciato fra la par te superiore e quella inferiore. ► Appoggiate sopra la parte superiore [2-1] e chiudere le graffe di chiusura [2-2].

7.9 Controllo della portata

Se la velocità dell'aria nel tubo flessibile d'aspi razione scende sotto i 20 m/s, per motivi di si curezza viene emesso un segnale acustico. Possibili cause Rimedio Regolazione della forza d'aspirazione [1-9] impostata su un valore troppo basso. Impostare la regolazione della forza d'aspirazione su un valore più alto (vedi Cap.

La manopola [1-8] non è impostata sul diametro del tubo flessibile collegato. Impostare il diametro corretto del tubo flessibile (vedi Cap. 43). Tubo flessibile d'aspirazione intasato o piegato. Eliminare l'intasamento o la piega nel tubo. Sacchetto filtro pieno. Inserire un nuovo sacchetto filtro (vedi Cap.

Elemento filtrante sporco. Sostituite l'elemento filtrante (vedi Cap. 9.1 ). Italiano 44Possibili cause Rimedio Malfunzionamento dell'elettronica di con trollo. Far riparare da un'officina autorizzata Festool. Aspirazione di liquidi. La sicurezza di funzionamento non è compromessa, non è necessario alcun intervento. 8 Lavoro

Alloggiamento per il tubo flessibile: dopo il la voro potete inserire il tubo flessibile d'aspira zione nell'apertura [8-2] e riporlo nell'apposito alloggiamento. Appoggio per Systainer SysDoc: sul piano di appoggio è possibile fissare un Systainer con i quattro cursori o con il T-Loc [8-1].

8.2 Aspirazione di sostanze asciutte

PRUDENZA Polveri nocive per la salute Lesione delle vie respiratorie ► Durante l'aspirazione di sostanze nocive per la salute, utilizzare un sacchetto filtro di sicurezza ed il relativo filtro principale! ► Utilizzate l'apparecchio soltanto se il con trollo della portata funziona correttamen te. Quando si aspirano polveri oltre il valore limite o costituite in misura considerevo le da polvere di legno di quercia o di faggio, aspirare solo polveri provenienti da un'unica sorgente (attrezzo elettrico o pneumatico). Prestate attenzione durante l'aspirazione delle polveri prodotte da elettroutensili in funzione: Se l'aria di scarico viene reimmessa nell'am biente di lavoro, deve essere presente un suffi ciente tasso di ricambio dell'aria L nell'am biente di lavoro. Al fine di rispettare i valori li mite richiesti, la portata reimmessa deve esse re al massimo il 50% della portata di aria fresca (volume dell'ambiente V

x tasso di ricambio dell'aria L

). Osservare inoltre le disposizioni regionali. Attenzione: Se il filtro principale è umido, si in tasa velocemente se si aspirano sostanze sec che. Per questo motivo, prima di aspirare pol veri il filtro principale dovrebbe essere asciuga to oppure sostituito con un filtro asciutto.

8.3 Aspirazione di liquidi

AVVERTENZA Polveri nocive per la salute Lesione delle vie respiratorie ► Nel caso dell'aspirazione di liquidi non de ve essere aspirata alcuna polvere nociva per la salute. Prima dell'aspirazione di liquidi, rimuovere il sacchetto filtro o il sacchetto filtro di sicurezza (vedere il capitolo 7.7 , 7.8 ). Si raccomanda l'uso di uno speciale filtro per liquidi. L'aspirazione si interrompe automaticamente al raggiungimento del livello massimo di riem pimento. PRUDENZA Fuoriuscita di schiuma e di liquidi ► Spegnere immediatamente l'apparecchio e svuotare il serbatoio di contenimento.

8.4 Il sistema antistatico

Durante l'aspirazione si generano cariche stati che nel tubo flessibile d'aspirazione dovute al l'attrito. Queste possono disturbare il personale operatore che può avvertire spiacevoli scosse elettriche. Per deviare queste cariche statiche l'unità mobile d'aspirazione è dotata di serie di un sistema antistatico. A questo scopo deve es sere utilizzato tuttavia il tubo flessibile d'aspi razione antistatico compreso nella fornitura.

Sfilare sempre la spina dalla presa in ca so di non utilizzo e prima di eseguire qualsiasi operazione di manutenzione e di puli zia. ► Spegnere l'unità mobile di aspirazione e staccare la spina. ► Avvolgere il cavo di alimentazione elettrica. ► Svuotare il contenitore dello sporco. ► Chiudere l'apertura di aspirazione [1-2] con il tappo [1-1]. Italiano 45AVVERTENZA Polveri nocive per la salute Lesione delle vie respiratorie ► Pulite l'unità mobile d'aspirazione e tutti gli accessori in ogni parte con un aspirato re e un panno (internamente ed esterna mente), prima di muovervi dall'ambiente sporco. ► Le parti che non possono essere pulite completamente, per il trasporto devono es sere rinchiuse in un sacco di plastica a te nuta d'aria. ► Indossate una protezione per le vie respi ratorie! Conservare questo apparecchio solo in ambienti interni. ► Riporre l'unità mobile d'aspirazione in un locale secco precluso all'acceso di persone non autorizzate. Prestate attenzione affinché il trasporto sia pri vo di polvere: ► Prestate attenzione affinché il trasporto sia privo di polvere: ► Predisponete un fissaggio sicuro durante il trasporto. L'utensile deve essere trasportato esclu sivamente con i tappi chiusi. 9 Manutenzione e cura AVVERTENZA Pericolo di lesioni, scossa elettrica ► Prima di eseguire qualsiasi operazione di manutenzione o cura sulla macchina, di sinserire sempre la spina dalla presa! ► Tutte le operazioni di manutenzione e ripa razione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'As sistenza Clienti autorizzata. Servizio e riparazione solo da parte del co struttore o delle officine di servizio autorizzate. Le officine più vicine sono riportate di seguito: www.festool.com/Service EKAT

Utilizzare solo ricambi originali Festool! Cod. prodotto reperibile al sito: www.festool.com/Service Le parti e i dispositivi di sicurezza danneggiati devono essere riparati o sostituiti a regola d'ar te da un'officina autorizzata, se non indicato di versamente nelle istruzioni per l'uso. Osservare le seguenti indicazioni: – Almeno una volta l'anno è necessaria un'i spezione tecnica in riferimento alle polveri da parte del costruttore o di personale qua lificato, al fine di accertare, ad es., l'even tuale presenza di perdite o di danneggia menti al filtro e il funzionamento corretto dei dispositivi di controllo. – Inoltre, occorre controllare l'efficacia del filtro dell'utensile almeno una volta l'anno o più frequentemente, così come previsto dai requisiti di legge. La procedura di con trollo che può essere impiegata per verifi care l'efficacia dell'utensile è descritta in EN 60335-2-69 AA.22.201.2. Se il controllo non viene superato, ripeterlo con un nuovo elemento filtrante. – Cio che non può essere pulito deve essere smaltito. Usare a tale scopo un sacco im permeabile. Attenersi alle disposizioni vi genti in materia di smaltimento! – Per effettuare la manutenzione, l'operatore deve smontare l'apparecchio, pulirlo e pro cedere alla manutenzione, nella misura in cui ciò è possibile senza provocare pericolo per il personale addetto alla manutenzione o per altre persone. Fra le misure precau zionali da seguire ricordiamo la depurazio ne prima dello smontaggio, la realizzazione sul luogo dove viene smontato l'apparec chio di uno sfiato forzato filtrato, la pulizia della zona dove è stata effettuata la manu tenzione e la messa a disposizione di un equipaggiamento protettivo personale adatto. Avvertenze per l'invio dell'apparecchio in un'officina autorizzata Osservare le seguenti indicazioni per la sicu rezza delle persone durante il trasporto e la ri parazione presso l'officina autorizzata: Italiano 46► Pulire l'apparecchio in tutte le sue parti (in terno ed esterno). ► Estrarre il sacchetto filtro e il sacchetto per lo smaltimento. ► Confezionare l'apparecchio ermeticamente in un apposito sacchetto di plastica. ► All'imballaggio ermetico dell'apparecchio allegare altresì un elenco delle sostanze nocive aspirate.

9.1 Sostituzione del filtro principale

AVVERTENZA Polvere volatile durante la sostituzione di sacchetto filtro ed elemento filtrante ► Indossate una protezione per le vie respi ratorie! ► Per il risanamento di amianto, indossare anche indumenti usa e getta! AVVERTENZA Pericolo di lesioni ► Non utilizzate più l'elemento filtrante una volta tolto dall'utensile, ma sostituitelo con uno nuovo. NOTA Danneggiamento del motore ► Non aspirate mai senza il filtro principale, altrimenti potete danneggiare il motore. ► [2-2]Aprire le clip e togliere la parte supe riore [2-1]. ► Girare la parte superiore dell'apparecchio in modo che l'elemento filtrante [9-1] sia orientato verso l'alto (immagine[9]). ► Allentare le due viti di sicurezza [9-3]della leva [9-4] con un avvitatore. ► Spostare la leva [9-4] e rimuovere il sup porto [9-2] con l'elemento filtrante. ► Introdurre il supporto con l'elemento fil trante nel sacchetto di sicurezza in dotazio ne. ► Rimuovere l'elemento filtrante dal suppor to. ► Rimuovere il supporto dal sacchetto di sicu rezza. ► Chiudere il sacchetto di sicurezza e smaltir lo secondo le disposizioni di legge. ► Pulire la zona retrostante l'elemento fil trante da eventuali depositi di polvere. ► Inserire un nuovo elemento filtrante nel te laio. ► Inserire il supporto [9-2] con l'elemento fil trante e spostare la leva [9-4] fino allo scat to. ► Stringere le viti di sicurezza[9-3] . ► Appoggiate sopra la parte superiore [2-1] e chiudere le graffe di chiusura [2-2].

9.2 Svuotamento del serbatoio di

contenimento Dopo avere tolto la parte superiore, è possibile svuotare il serbatoio di contenimento[2-3]. ► Dopo l'aspirazione di liquidi pulite regolar mente i sensori di livello [10-1] con un pan no morbido e controllate che non ci siano danneggiamenti. 10 Accessori I numeri d'ordine per accessori e filtri si trova no nel catalogo Festool o in Internet all'indiriz zo "www.festool.com“.

• Per ampliare l'unità mobile d'aspirazione sono disponibili nel programma di accessori i se guenti moduli che possono essere montati nella slot per modulo [1-3] in un'officina specializza ta: – modulo pneumatico, – modulo presa elettrica con alimentazione permanente di corrente, – modulo presa elettrica con accensione au tomatica (non per la variante GB 110 V), – modulo per unità di servizio/aspirazione (EAA) per l'utilizzo dell'accensione automa tica sull'EAA. Potete trovare ulteriori informazioni sui moduli in Internet all'indirizzo "www.festool.com". 11 Ambiente Non gettare l'apparecchio tra i rifiuti domestici!Smaltire gli apparecchi, gli accessori e gli imballaggi introducendoli nel ciclo di recupero a tutela dell'ambiente. At tenersi alle disposizioni di legge nazionali in vi gore. Solo EU: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elet troniche usate e delle rispettive leggi nazionali derivatene, gli apparecchi elettrici devono esse re raccolti separatamente e introdotti nell'ap posito ciclo di smaltimento e recupero a tutela dell'ambiente. Informazioni su REACh: www.festool.com/ reach Italiano 47Inhoudsopgave 1 Veiligheidsvoorschriften p. 48
