BRUGSANVISNING CTH 26L H Class FESTOOL

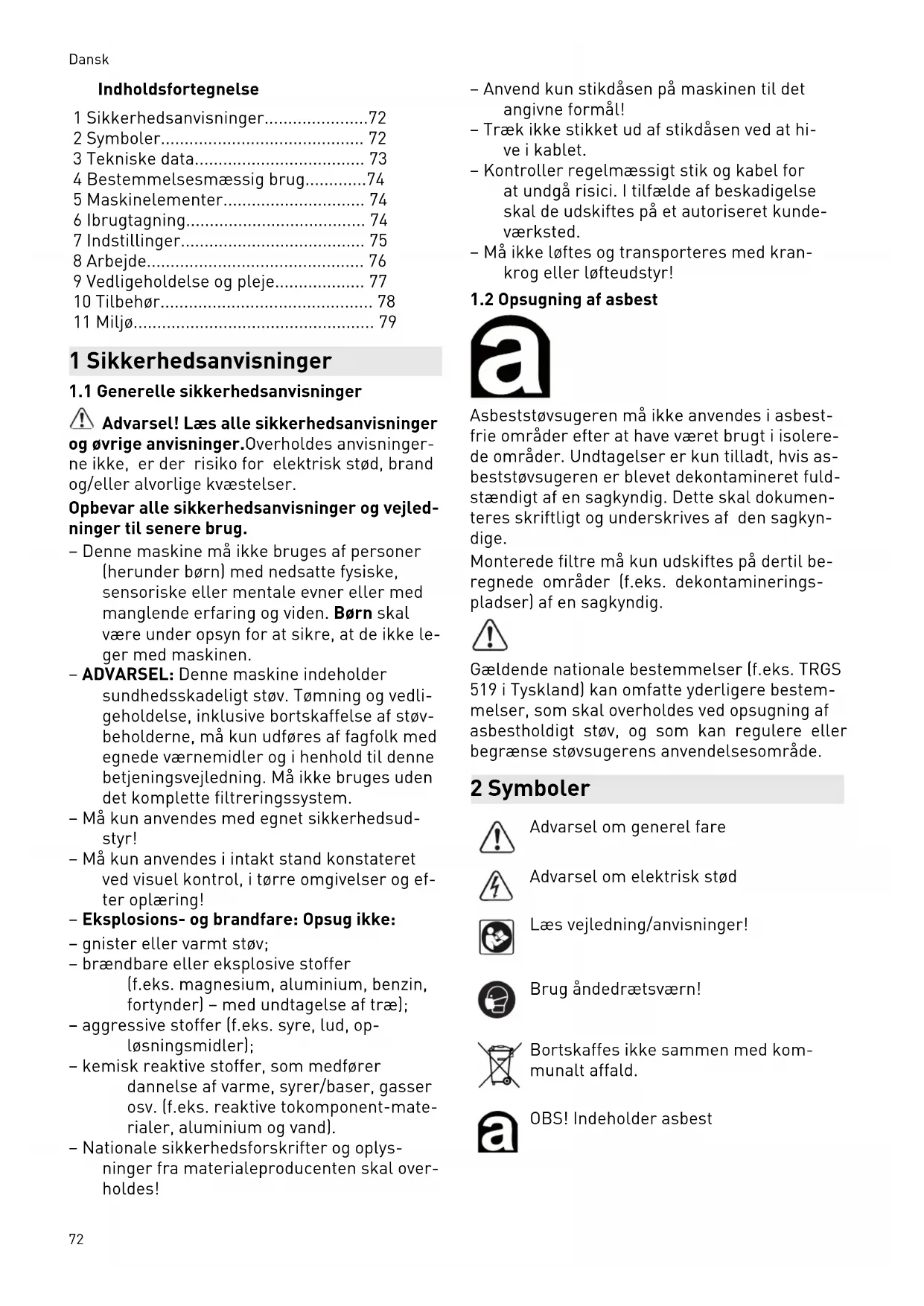

1 Säkerhetsanvisningar

1 Sikkerhedsanvisninger....72
2 Symboler.... 72
3 Tekniske data.... 73
4 Bestemmelsesmæssig brug......74
5 Maskinelementer.... 74
6 Ibrugtagning.... 74
7 Indstillinger.... 75
8 Arbejde....76
9 Vedligeholdelse og pleje.... 77
10 Tilbehør 78
11 Miljø....79

1 Sikkerhedsanvisninger

1.1 Generelle sikkerhedsanvisninger

Advarsel! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Overholdes anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

- Eksplosions- og brandfare: Opsug ikke:

• Denne maskine må ikke bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfaring og viden. Børn skal være under opsyn for at sikre, at de ikke leger med maskinen.
• ADVARSEL: Denne maskine indeholder sundhedsskadeligt støv. Tømning og vedligeholdelse, inklusive bortskaffelse af støvbeholderne, må kun udføres af fagfolk med egnede værnemidler og i henhold til denne betjeningsvejledning. Må ikke bruges uden det komplette filtreringssystem.
• Må kun anvendes med egnet sikkerhedsudstyr!
• Må kun anvendes i intakt stand konstateret ved visuel kontrol, i tørre omgivelser og efter oplæring!
• gnister eller varmt støv;
• brændbare eller eksplosive stoffer (f.eks. magnesium, aluminium, benzin, fortynder) - med undtagelse af træ);
• aggressive stoffer (f.eks. syre, lud, op- løsningsmidler);
• kemisk reaktive stoffer, som medfører dannelse af varme, syrer/baser, gasser osv. (f.eks. reaktive tokomponent-materialer, aluminium og vand).

• Nationale sikkerhedsforskrifter og oplysninger fra materialeproducenten skal overholdes!

• Anvend kun stikdåsen på maskinen til det angivne formål!

• Træk ikke stikket ud af stikdåsen ved at hi-ve i kablet.
• Kontroller regelmæssigt stik og kabel for at undgå risici. I tilfælde af beskadigelse skal de udskiftes på et autoriseret kundeværksted.
• Må ikke løftes og transporteres med krankrog eller løfteudstyr!

1.2 Opsugning af asbest

Asbeststøvsugeren må ikke anvendes i asbestfrie områder efter at have været brugt i isolerede områder. Undtagelser er kun tilladt, hvis asbeststøvsugeren er blevet dekontamineret fuldstændigt af en sagkyndig. Dette skal dokumenteres skriftligt og underskrives af den sagkyn-dige.

Monterede filtre må kun udskiftes på dertil beregnede områder (f.eks. dekontamineringspladser) af en sagkyndig.

Gældende nationale bestemmelser (f.eks. TRGS 519 i Tyskland) kan omfatte yderligere bestemmelser, som skal overholdes ved opsugning af asbestholdigt støv, og som kan regulere eller begrænse støvsugerens anvendelsesområde.

2 Symboler

Advarsel om elektrisk stød

Læs vejledning/anvisninger!

Brug åndedrætsværn!

Bortskaffes ikke sammen med kom- munalt affald.

OBS! Indeholder asbest

3 Tekniske data

Støvsugere

Optagen effekt 350 - 1000 W

Tilslutningsværdi til maskinens stikdåse maks. EU 2400 W

CH, DK

2400 W

GB 240 V/110 V

1100 W

1800 W/500 W

Maks. luftmængde, turbine [17] 234 m³/h (3900 l/min)

Maks. undertryk, turbine ^1 24000 Pa

Filteroverflade 6318 cm²

Støvsugerslange D 27 / 32 mm x 3,5 m-AS

Netledningens længde 7,5 m

Lydtryksniveau iht. EN 60704-2-1 / Usikkerhed K 71 dB(A) / 3 dB

Vægt CTH 26 E/a 13,9 kg

CTH 48 E/a 18,8 kg

4 Bestemmelsesmæssig brug

Støvsugeren er beregnet til op- og udsugning af sundhedsskadeligt støv med grænseværdier iht. støvklasse 'H' ifølge ENEN 60335-2-69, herunder også træ- eller lakstøv.

Støvsugeren er beregnet til op- og udsugning af støv med kræft- og sygdomsfremkaldende partikler samt asbeststøv.

Støvsugeren er beregnet til opsugning af vand.

Støvsugeren er iht. ENEN 60335-1 og ENEN 60335-2-69 egnet til industriel brug med høj belastning.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren.

5 Maskinelementer

De angivne illustrationer findes i tillægget til brugsanvisningen.

[1-1] Lukkeprop

[1-2] Sugeåbning

[1-3] Udvidelsesenhed

[1-4] Stikdåse

[1-5] Slangeopbevaring

[1-6] Håndgreb

[1-7] SysDoc

[1-8] Indstilling af slangediameter

[1-9] Sugekraftregulering

[1-10] Kontakt

Ikke-tilladt spænding eller frekvens!

Fare for ulykke

Forsyningsspændingen og strømkildens frekvens skal stemme overens med angivelserne på typeskiltet.

▶ I Nordamerika må der kun bruges Festoolmaskiner med spændingsangivelsen 120 V/60 Hz.

6.1 Første ibrugtagning

▶ Sæt den vedlagte danske etiket på advar-selsskiltet [1-11].

▶ Luk lukkeproppen [1-1] (se ill. [1a]).

▶ Læg en filterpose eller en sikkerhedsfilterpose i støvbeholderen i henhold til de lov-mæssige krav (se kapitel 7.7, 7.8).

Fare for kvæstelser ved utilsigtet start af værktøj

- Kontroller, om det tilsluttede værktøj er slukket, inden kontakten drejes til "AUTO" eller "MAN".

Afbryderen [1-10] er en start-stop-kontakt.

Kontaktstilling "0"

Maskinens stikdåse [1-4] er spændingsløs, støvsugeren er slukket.

Kontaktstilling "MAN"

Maskinens stikdåse [1-4] er strømførende, støvsugeren starter.

Kontaktstilling "Auto"

Maskinens stikdåse [1-4] er strømførende, støvsugeren starter, när det tilsluttede værktøj tændes.

7 Indstillinger

7.1 Indstilling af slangediameter

▶ Sæt slangediameterindstillingen [1-8] på den tilsluttede slangediameter.

Dette sikrer, at lufthastigheden i udsugningsslangen måles korrekt (se kapitel Volumenstrømovervågning).

7.2 Tilslutning af el-værktøj

ADVARSEL

Risiko for personskader

• Vær opmærksom på stikdåsens maksimale tilslutningseffekt (se kapitlet Tekniske data).
  ▶ Sluk elværktøjet.

- Slut elværktøjet til maskinens stikdåse [1-4].

7.3 Tilslutning af trykluftværktøj

ADVARSEL

Risiko for personskader

▶ Sluk trykluftværktøj.

Når trykluftmodulet [1-3] (496141) monteres, fungerer støvsugerens startautomatik også sammen med trykluftværktøj.

Desuden anbefaler vi at montere serviceenheden VE (495886). Serviceenheden filtrerer og smører trykluften og gør det muligt at regulere lufttrykket. Til tilslutning af Festool trykluftværktøj med IAS-system fås der et IAS-tilslutningsstykke (454757).

Værktøjets arbejdstryk skal være 6 bar for at sikre, at startautomatikken fungerer korrekt.

7.4 Regulering af sugeeffekten

7.5 Aktivering af bremsen

Ved lægge den sorte bremsearm ned [1-15] undgås det, at støvsugeren ruller væk. Løft til det formål lidt op i støvsugeren foran, og tryk den sorte bremsearm ned, indtil den går i indgreb. Frigør den ved at trykke på den grønne arm [1-14].

7.6 Temperatursikring

Temperatursikringen beskytter støvsugeren mod overophedning ved at afbryde støvsugeren, inden den kritiske temperatur nås.

▶ Temperatursikringen beskytter støvsugeren mod overophedning ved at afbryde støvsugeren, inden den kritiske temperatur nås.
- Sluk støvsugeren, lad den afkøle i ca. 5 minutter, tænd.

Tænding ikke muligt: Kontakt Festool kundeserviceværksted.

7.7 Udskiftning af filterpose (SC-FIS-CT26/48)

Fjernelse af filterpose [4]

• Åbn lukkeklemmerne [2-2], og tag maskinens overdel [2-1] af.
  ▶ Fjern filterposen.
  ▶ Bortskaf den brugte filterpose i overensstemmelse med gældende lovbestemmelser.
  ▶ Rengør støvbeholderen [2-3].

Isætning af filterpose [5]

▶ Læg en ny filterpose (SC-FIS-CT26/48) i (ill. [4]). Vigtigt: Tryk filterposens muffe kraftigt på indsugningsstykket.

Pas på med, at filterposen ikke kommer i klemme mellem over- og underdelen.

7.8 Udskiftning af sikkerhedsfilterpose (FIS-CTH 26/48)

Brug altid sikkerhedsfilterposen ved op- sugning af klasse H-støv.

Fjernelse af sikkerhedsfilterpose [6]

• Luk udsugningsåbningen [1-2] med lukke-proppen [1-1].
• Åbn lukkeklemmerne [2-2], og tag maskinens overdel [2-1] af.

Dansk

▶ Fold plastikposens folie op, og luk åbningerne i siden med klæbemærkerne.
- Luk plastikposen om filterposen med den medleverede kabelbinder.
▶ Fjern sikkerhedsfilterposen.
▶ Bortskaf den brugte filterpose i overensstemmelse med gældende regler.
▶ Rengør støvbeholderen [2-3].

Isætning af sikkerhedsfilterpose [7]

▶ Læg en ny sikkerhedsfilterpose (FIS-CTH 26/48) i beholderen, og fastgør den til ind-sugningsstudsen. Vigtigt: Sørg for, at låse-riglen går i indgreb.
▶ Fold plastikposen rundt om kanten af beholderen. Åbningerne i siden af sikkerheds-

filterposen skal ligge inden for støvbeholderen.

Kontroller, at kontakterne [10-2] ikke er dækket til.

i Pas på med, at filterposen ikke kommer i klemme mellem over- og underdelen.

Hvis lufthastigheden i støvsugerslangen falder til under 20 m/s, lyder der af sikkerhedsmæssige årsager et akustisk adverselssignal.

Mulige årsager Afhjælpning
Sugekraftregulering [1-9] indstillet til for lav værdi.	Indstil sugekraftreguleringen til en højere værdi (se kapitel 7.4 .
Drejeknap [1-8] ikke indstillet på den tilsluttede slangediameter.	Indstil den korrekte slangediameter (se kapitel 7.1 ).
Støvsugerslange tilstoppet eller knækket. Fjern tilstopningen eller knækket.
Filterpose fuld. Isæt en ny filterpose (se kapitel 7.7 ).
Fladfilter tilsmudset. Udskift fladfilteret (se kapitel 9.1 ).
Fejl i overvågningselektronikken. Få fejlen afhjulpet af et Festool serviceværksted.
Vådsugning. Funktionssikkerheden er intakt, ingen handling krævet.

8 Arbejde

8.1 Håndtering

Slangedepot: Efter arbejdet kan støvsugerslangen føres gennem åbningen [8-2] og lægges i slangedepotet.

Fastgørelse af Systainer "SysDoc": Ved hjælp af de fire skydere eller T-Loc [8-1] kan der fastgøres en Systainer på topdækslet.

8.2 Udsugning af tørre stoffer

!	FORSIGTIG
Sundhedsskadeligt støvSkader af luftvejene
► Brug en sikkerhedsfilterpose og et passende fladfilter ved udsugning af sundhedsskadelige stoffer!► Brug kun maskinen, hvis volumenstrømovervågningen fungerer.

Ved opsugning af støv, som overskrider grænseværdien eller ved en stor mængde af egetræ- eller bøgetræstøv må der kun op-suges støv fra én enkelt støvkilde (el- eller trykluftværktøj).

Vær opmærksom på følgende ved udsugning af støv fra el-værktøj:

Når afgangsluften føres tilbage til rummet, skal der være en tilstrækkelig luftudskiftningsrate L i rummet. For at overholde de krævede græn-seværdier må den tilbageførte luftmængde maksimalt udgøre 50% af friskluftmængden (rumvolumen V_R x luftudskiftningsrate L_W ). Overhold også de regionale bestemmelser.

Bemærk: Et fugtigt fladfilter tilstoppes hurtigere, hvis der opsuges tørre stoffer. Af denne grund bør fladfilteret tørres før opsugning af støv eller udskiftes med et tørt.

8.3 Opsugning af væske

ADVARSEL

Sundhedsskadeligt støv

Skader af luftvejene

- Ved vådsugning må der ikke opsuges sundhedsskadeligt støv.

Fjern filterposen eller sikkerhedsfilterposen (se kapitel 7.7, 7.8) før opsugning af væske. Det anbefales at anvende et specielt vådfilter. Ved opnåelse af det maksimale væskeniveau afbrydes udsugningen automatisk.

FORSIGTIG

Under udsugningen opstår der statisk elektricitet på grund af gnidning i støvsugerslangen. Brugeren mærker dette i form af elektrisk stød. Støvsugeren er som standard udstyret med et antistatic-system, som afleder den statiske elektricitet. Det kræver dog, at den vedlagte antistatiske støvsugerslange benyttes.

8.5 After arbejdet

Træk stikket ud af stikdåsen inden vedligeholdelse og rengøring, eller hvis man ikke anvendes.

• Sluk støvsugeren, og træk stikket ud.
  ▶ Vikl netledningen op.
  ▶ Tøm støvbeholderen.
• Luk udsugningsåbningen [1-2] med lukke-proppen [1-1].

VARSEL

Sundhedsskadeligt støv

Beskadigelse af luftvejene

• Støvsug og aftør støvsugeren sammen med alt tilbehør (indvendig og udvendig), inden den fjernes fra det tilsmudsede område.
  ▶ Dele, som ikke kan rengøres fuldstændigt, skal transporteres i en lufttæt plastiksæk.
  ▶ Brug åndedrætsværn!

Opbevar kun denne maskine indendørs.

- Stil støvsugeren i et tørt rum, beskyttet mod uautoriseret brug.

Vær opmærksom på følgende med henblik på støvfri transport:

▶ Vær opmærksom på følgende med henblik på støvfri transport:
- Sørg for sikker fastgørelse under transporten.

Maskinen må kun transporteres med lukket lukkeprop.

9 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

• Træk altid netstikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder!
  ▶ Vedligeholdelses- og reparationsarbejder, der kræver at motorhusets åbnes, må kun foretages af et autoriseret serviceværksted.

Kundeservice og reparationer må kun udføres af producenten eller serviceværksteder: Nærmeste adresse finder De på: www.festool.dk/service

Brug kun originale Festool-reservedele! Best.-nr. finder De på: www.festool.dk/service

Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes fagligt korrekt af et autoriseret specialværksted, medmindre andet er angivet i brugsanvisningen.

Overhold følgende anvisninger:

• Mindst en gang om året skal producenten eller en instrueret person gennemføre en støvteknisk kontrol, f.eks. med hensyn til beskadigelse af filteret, maskinens tæthed og kontrolanordningernes funktion.
• Maskinens filtervirkningsgrad skal desuden kontrolleres mindst en gang om året eller oftere alt efter nationale regler. Den prøvningsmetode, der skal anvendes til at dokumentere maskinens virkningsgrad, er fastlagt i EN EN 60335-2-69 AA.22.201.2.

Dansk

Bestås prøvningen ikke, skal den gentages med et nyt hovedfilter.

- Hvis noget ikke kan rengøres, skal det bortskaffes. Anvend til det formål en uigen-nemtrængelig pose. Overhold gældende bortskaffelsesbetingelser!

- I forbindelse med vedligeholdelse udført af brugeren skal maskinen skilles ad, rengøres og vedligeholdes, for så vidt dette er muligt, uden at dette medfører fare for vedligeholdelsespersonalet eller andre personer. Egnede forholdsregler omfatter desin-ficering før adskillelse, sikring af lokalt filtreret tvangsudluftning, hvor maskinen skal adskilles, rengøring af vedligeholdelsesområdet og egnede personlige værne-midler.

Henvisning til forsendelse til reparations- værksteder

Overhold følgende henvisning, som tjener til beskyttelse af personer ved transport og på reparationsværkstederne:

• Rengør enheden helt (indvendigt og udven-digt).
  ▶ Fjern filter/affaldssæk.
  ▶ Pak enheden lufttæt i en egnet plastpose.
• Anbring en liste med udsugede farlige stoffer uden for den lufttætte pose.

9.1 Udskiftning af fladfilter

!	ADVARSEL
Ophvirvlet støv ved udskiftning af filterpose og hovedfilter
► Brug åndedrætsværn!► Brug engangsbeklædning i forbindelse med asbestsanering!

! ADVARSEL

Fare for kvæstelser► Brug ikke hovedfilteret, hvis det har været fjernet fra maskinen, men udskift det i ste- det for.

BEMÆRK

▶ Foretag aldrig udsugning uden monteret fladfilter, da dette kan beskadige motoren.
▶ Løsn lukkeklemmerne [2-2], og tag maskinens overdel [2-1] af.

Beskadigelse af motoren

▶ Drej maskinens overdel, så hovedfilteret [9-1] vender opad (billede [9]).
- Løsn grebets [9-3]to skruer [9-4] med en skruetrækker.
▶ Vip grebet [9-4] tilbage, og tag holderen [9-2] med hovedfilteret ud.
▶ Læg holderen og hovedfilteret i den medleverede sikkerhedspose.
▶ Løsn hovedfilteret fra holderen.
▶ Tag holderen ud af sikkerhedsposen.
- Luk sikkerhedsposen, og bortskaf den i overensstemmelse med gældende regler.
- Rengør området bag fladfiltret for eventuelle støvaflejringer.
▶ Sæt et nyt hovedfilter i rammen.
- Sæt holderen [9-2] med hovedfilteret ned i støvsugeren, og vip grebet [9-4] på plads, så det går i indgreb.
▶ Tilspænd skruerne [9-3].
▶ Sæt overdelen [2-1] på, og luk lukkeklemmerne [2-2].

9.2 Tømning af støvbeholder

Støvbeholderen [2-3] kan tømmes, när overdelen er taget af.

▶ Rengør jævnligt niveausensorerne [10-1] med en blød klud efter opsugning af væske, og undersøg dem for beskadigelser.

10 Tilbehør

Bestillingsnumrene for tilbehør og filter kan du finde i dit Festool-katalog eller på internettet under "www.festool.com".

10.1 Moduler

Til udvidelse af støvsugeren findes der i tilbehørsprogrammet følgende moduler, som kan monteres i modulslotten [1-3] af et autoriseret kundeserviceværksted:

• Trykluftmodul
• Stikdåsemodul med permanent strømtilførsel
• Stikdåsemodul med startautomatik (ikke til GB 110 V-varianten)
• Modul til energi-/udsugningssignal (EAA) til brug af startautomatikken på EAA.

Yderligere informationer om modulerne fås på internettet under "www.festool.com".

11 Miljø

Apparatet må ikke bortskaffes med al- mindeligt husholdningsaffald!Appara- ter, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskrifter skal overholdes.

Kun EU: Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse til national ret skal gammelt el-værktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACH: www.festool.com/reach

Innholdsfortegnelse

Våtsuging. Funksjonssikkerheten er ikke begrenset, ingen tiltak nødvendig.

8 Arbeid

8.1 Håndtering

Pass på følgende: Et hovedfilter som er fuktig, tettes raskere när det suges tørre stoffer. Derfor bør hovedfilteret tørkes för støvsuging, eller byttes med et tørt.

8.3 Suging av væske

ADVARSEL

Helseskadelig støv

▶ Sett den mobile støv-/våtsugeren i et tørt rom som er stengt for uvedkommende.

Ta hensyn til følgende merknader:

- Minst én gang i året skal fabrikanten eller en særskilt opplært person foreta en støvteknisk kontroll på apparatet. Dette omfatter f. eks. skade på filteret, generell tetthet av apparatet og kontrollutstyrets funksjon.

- Før holderen med hovedfilteret inn i den medfølgende sikkerhetsposen.
