MANUAL DE UTILIZADOR H4R306WAH1 HAIER

Obrigado por comprar um produto Haier. Leia atentamente estas instruções antes de utilizar este aparelho. As instruções contêm informações importantes que irão ajudá-lo a obter o melhor proveito do aparelho e garantir a instalação, o uso e a manutenção seguros e adequados. Mantenha este manual num local conveniente para que o possa sempre consultar para uma utilização segura e adequada do aparelho. Se vender, oferecer ou deixar o aparelho para trás, caso mude de casa, certifique-se de que entrega também este manual para que o novo proprietário se possa familiarizar com o aparelho e os avisos de segurança.

Legenda Informações gerais e dicas

Aviso - Informação importante de segurança

Informação ambiental

Eliminação Ajude a proteger o ambiente e a saúde humana. Coloque a embalagem em recipientes adequados para reciclagem. Ajude a reciclar resíduos de aparelhos elétricos e eletrónicos. Não elimine os aparelhos identificados com este símbolo com o lixo doméstico. Entregue o produto na sua unidade de reciclagem local ou entre em contacto com seu gabinete municipal.

Aviso! Risco de lesão de sufocação! Os refrigerantes e os gases devem ser eliminados de forma profissional. Certifique-se de que os tubos do circuito refrigerante não estão danificados antes de serem devidamente eliminados. Desligue o aparelho da alimentação elétrica. Corte o cabo de alimentação de rede e elimine-o. Retire a porta, o fecho da porta e os vedantes, para evitar que crianças e animais de estimação se fechem dentro do aparelho.PT Índice

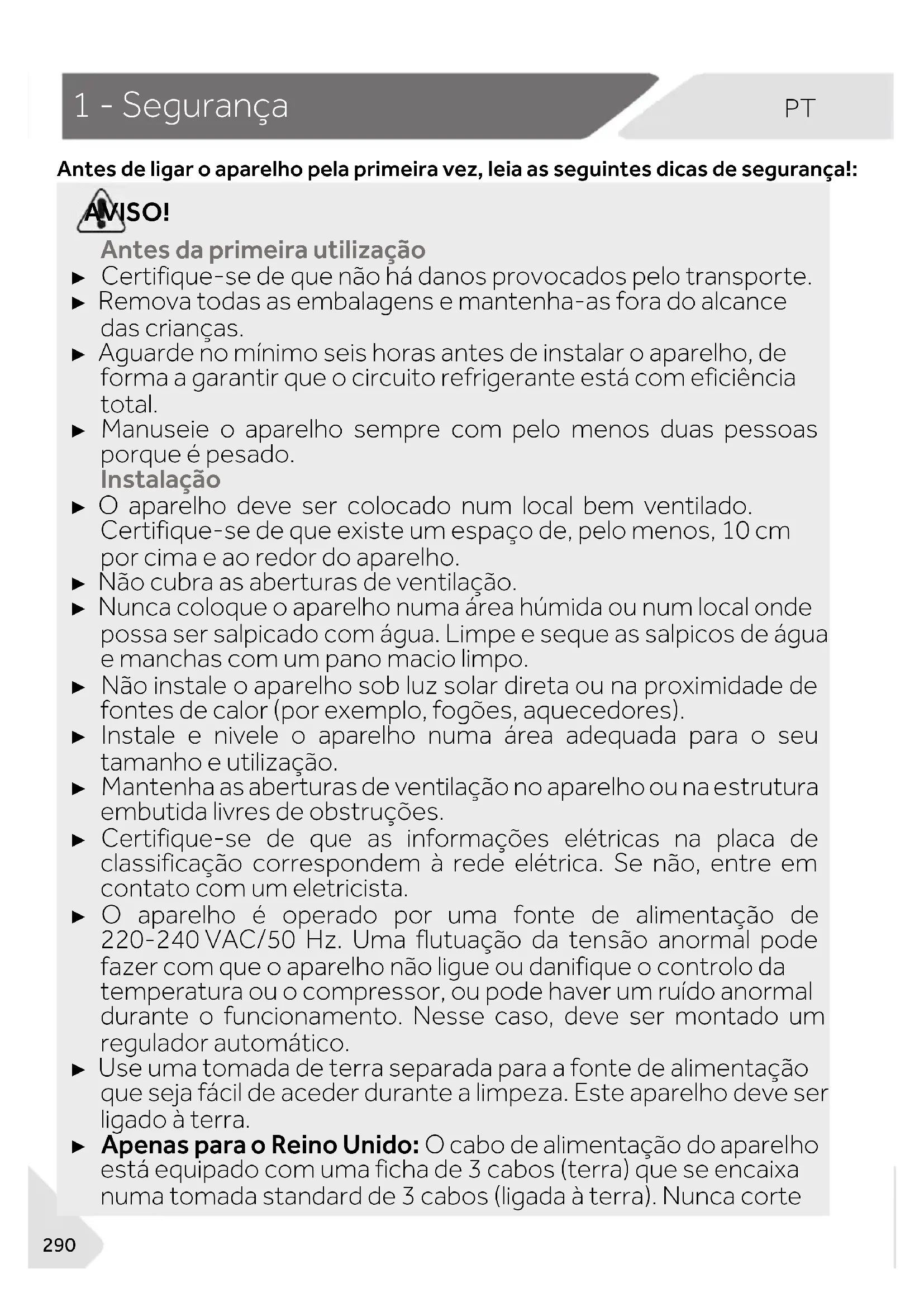

Antes de ligar o aparelho pela primeira vez, leia as seguintes dicas de segurança!: AVISO! Antes da primeira utilização ► Certifique-se de que não há danos provocados pelo transporte. ► Remova todas as embalagens e mantenha-as fora do alcance das crianças. ► Aguarde no mínimo seis horas antes de instalar o aparelho, de forma a garantir que o circuito refrigerante está com eficiência total. ► Manuseie o aparelho sempre com pelo menos duas pessoas porque é pesado. Instalação ► O aparelho deve ser colocado num local bem ventilado. Certifique-se de que existe um espaço de, pelo menos, 10 cm por cima e ao redor do aparelho. ► Não cubra as aberturas de ventilação. ► Nunca coloque o aparelho numa área húmida ou num local onde possa ser salpicado com água. Limpe e seque as salpicos de água e manchas com um pano macio limpo. ► Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por exemplo, fogões, aquecedores). ► Instale e nivele o aparelho numa área adequada para o seu tamanho e utilização. ► Mantenha as aberturas de ventilação no aparelho ou na estrutura embutida livres de obstruções. ► Certifique-se de que as informações elétricas na placa de classificação correspondem à rede elétrica. Se não, entre em contato com um eletricista. ► O aparelho é operado por uma fonte de alimentação de 220-240 VAC/50 Hz. Uma flutuação da tensão anormal pode fazer com que o aparelho não ligue ou danifique o controlo da temperatura ou o compressor, ou pode haver um ruído anormal durante o funcionamento. Nesse caso, deve ser montado um regulador automático. ► Use uma tomada de terra separada para a fonte de alimentação que seja fácil de aceder durante a limpeza. Este aparelho deve ser ligado à terra. ► Apenas para o Reino Unido: O cabo de alimentação do aparelho está equipado com uma ficha de 3 cabos (terra) que se encaixa numa tomada standard de 3 cabos (ligada à terra). Nunca cortePT

AVISO! ou desmonte o terceiro pino (terra). Após a instalação do aparelho, a tomada deve ficar acessível. ► Não use adaptadores de fichas múltiplas nem cabos de extensão. ► Certifique-se de que o cabo de alimentação não está preso pelo congelador. Não pise o cabo de alimentação. ► Não danifique o circuito refrigerante. Utilização diária ► Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos. ► Mantenha as crianças com menos de 3 anos de idade afastadas do aparelho, a menos que estejam constantemente sob supervisão. ► As crianças não devem brincar com o aparelho. ► Se o gás refrigerante ou outro gás inflamável verter para a proximidade do aparelho, desligue a válvula do gás de fuga, abra as portas e janelas e não desligue uma ficha no cabo de alimentação do congelador ou de qualquer outro aparelho. ► Notar que o aparelho está definido para funcionar num intervalo de temperatura ambiente específico entre 10 °C e 43 °C. Recomenda-se a utilização a temperaturas dentro do tipo de clima definido para garantir o melhor funcionamento do equipamento. O dispositivo pode ser utilizado a uma temperatura ambiente não inferior a -15°C. ► Não coloque artigos instáveis (objetos pesados, recipientes cheios de água) em cima do congelador, para evitar lesões pessoais causadas por queda ou choque elétrico causado pelo contacto com a água. ► Abra e feche as portas apenas pelas pegas. O espaço entre as portas e entre as portas e o armário é muito estreito. Não ponha as mãos nessas áreas para evitar entalar os dedos. Abra ou feche as portas do congelador apenas quando não houver crianças que se encontrem dentro do alcance do movimento das portas. ► Não guarde nem use materiais inflamáveis, explosivos ou corrosivos no aparelho ou nas proximidades.1 - Segurança

AVISO! ► Não guarde medicamentos, bactérias ou agentes químicos no aparelho. Este aparelho é um eletrodoméstico. Não é recomendado armazenar materiais que necessitem de temperaturas rigorosas. ► Verifique o estado dos alimentos caso ocorra aquecimento no congelador. ► Desligue o aparelho em caso de interrupção da energia ou antes da limpeza. Deixe passar pelo menos 5 minutos antes de voltar a ligar o aparelho pois o arranque frequente pode danificar o compressor. ► Não utilize dispositivos elétricos no interior dos compartimentos para armazenamento de comida do aparelho, a não ser que sejam do tipo recomendado pelo fabricante. ► Se as lâmpadas de iluminação estiverem danificadas, devem ser substituídas pelo fabricante ou pela pessoa qualificada no fornecedor de manutenção especificado. Manutenção/limpeza ► Certifique-se de que as crianças estão vigiadas caso estejam a realizar a limpeza e manutenção. ► Desligue o aparelho da alimentação elétrica antes de realizar qualquer manutenção de rotina. Deixe passar pelo menos 5 minutos antes de voltar a ligar o aparelho pois o arranque frequente pode danificar o compressor. ► Segure a ficha, não o cabo, ao desligar o aparelho. ► Não raspe o gelo com objetos afiados. Não use sprays, aquecedores elétricos, como secadores de cabelo, dispositivos de limpeza a vapor ou outras fontes de calor, de forma a evitar danos às peças plásticas. ► Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, que não os recomendados pelo fabricante. ► Não pulverize ou lave o aparelho durante a limpeza. ► Não use spray de água ou vapor para limpar o aparelho. ► Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo.PT

AVISO! ► Não tente reparar, desmontar ou modificar o aparelho sozinho. Em caso de reparação, entre em contacto com a nossa assistência ao cliente. Informações sobre gases refrigerantes AVISO! O aparelho contém o refrigerante inflamável ISOBUTANO (R600a). Certifique-se de que o circuito refrigerante não fica danificado durante o transporte ou instalação. A fuga de refrigerante pode causar lesões oculares ou inflamações. Se ocorrer um dano, mantenha afastadas fontes de chama aberta, ventile completamente a sala, não ligue ou desligue os cabos de alimentação do eletrodoméstico ou de qualquer outro aparelho. Informe a assistência ao cliente. No caso de os olhos entrarem em contacto com o fluido refrigerante, lave-os imediatamente sob água corrente e contacte imediatamente um oftalmologista.

AVISO! ► Tenha cuidado para evitar provocar um incêndio incendiando material inflamável. ► AVISO: Ao posicionar o aparelho, certifique-se de que o cabo de alimentação não se encontra preso nem danificado. ► AVISO: Não coloque tomadas triplas múltiplas portáteis ou fontes de alimentação portáteis na parte traseira do aparelho. ► Não guarde substâncias explosivas como, por exemplo, latas de aerossóis, com um carburante inflamável, no interior deste aparelho. ► Uma vez que são utilizados refrigerantes inflamáveis no congelador, tenha cuidado na instalação, manuseamento, manutenção e reciclagem do aparelho. ► Entre em contato com o agente de serviço para eliminar o aparelho porque foi utilizado gás inflamável.2 - Utilização Prevista

2 - Utili zação Previ sta

2.1. Utilização Prevista “Este aparelho destina-se a ser utilizado em meio doméstico e aplicações similares tais como - áreas de cozinha em lojas, escritórios e outros ambientes de trabalho; - quintas e por clientes em hotéis, motéis e outros ambientes de tipo residencial; - ambientes de tipo alojamento e pequeno-almoço; - aplicações de catering e idênticas não comerciais. Este aparelho destina-se a refrigeração de alimentos. Foi concebido exclusivamente para utilização em edifícios domésticos secos. Não se destina a utilização comercial ou industrial. A pedido, este aparelho pode ser usado como compartimento para alimentos frescos. Não são permitidas alterações ou modificações no aparelho. Uma utilização indevida pode causar riscos e perda de reivindicações de garantia. 2.2. Acessórios Verifique os acessórios e a literatura de acordo com esta lista: Etiqueta energética Cartão de garantia Guia Rápido de Conectividade Manual do utilizador Cabo de extensão da porta Dobradiça esquerda superior para reversibilidade da porta Tampa da dobradiça esquerda superior Tampas do eixoPT

3 - Descrição do produto

3 - Descri ção do produto

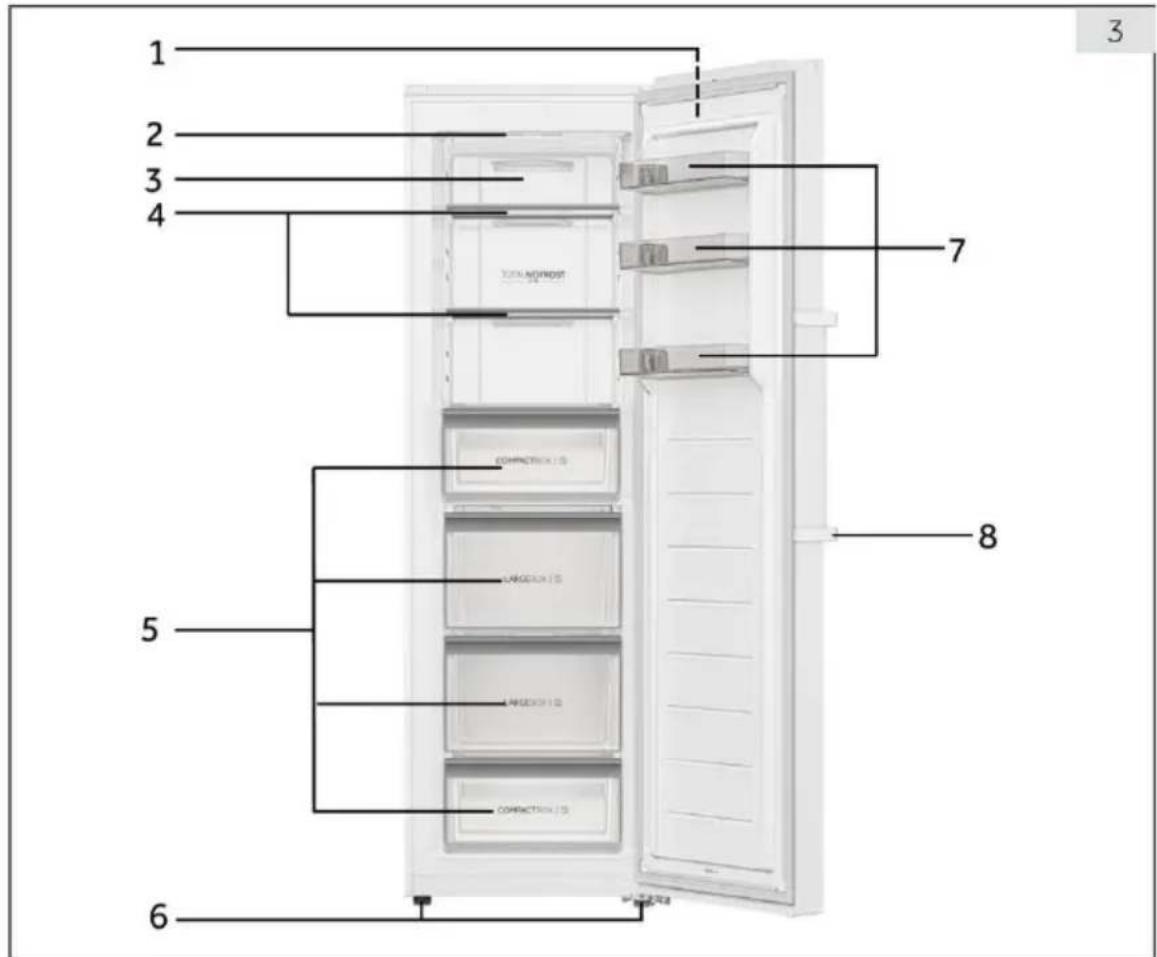

Aviso: Diferenças Devido a alterações técnicas e a modelos diferentes, algumas das ilustrações neste manual podem ser diferentes do seu modelo. Imagem do aparelho (Fig. 3)

1 Painel de controlo 2 Luz LED 3 Conduta de ar 4 Prateleiras de vidro 5 Gavetas 6 Pés ajustáveis 7 Prateleiras de portas amovíveis 8 Puxador da porta Nota: Este produto contém uma fonte de luz de classe de eficiência energética <G>4 - Painel de controlo

C ZONA A - (Diminuição da temperatura) B + (Aumento da temperatura) D Modo Super Cool E Modo ECO F Wi-Fi G 3 Sec. LockPT

5.1. Antes da primeira Utilização ► Remova todos os materiais de embalagem, mantenha-os fora do alcance das crianças e elimine-os de forma ecológica. ► Limpe o interior e o exterior do aparelho com água e um detergente suave antes de colocar qualquer alimento no seu interior. ► Após o aparelho ter sido nivelado e limpo, aguarde pelo menos 6 horas antes de o ligar à fonte de alimentação. Consulte a secção INSTALAÇÃO. ► Pré-arrefeça o compartimento durante 2 horas com definições elevadas antes de carregar com alimentos. 5.2. Ligar/desligar o aparelho O aparelho fica em funcionamento assim que for ligado à rede elétrica. A zona Arrefecedor está automaticamente regulada para 0°C. A zona Refrigerada está automaticamente regulada para 4°C. Esta é a regulação recomendada e a temperatura ideal para a refrigeração dos produtos. Se desejar, pode alterar estas temperaturas manualmente. Ver AJUSTAR A TEMPERATURA. Os indicadores (a-g) piscam uma vez consequentemente. Se a porta estiver fechada, o visor desliga-se passados 30 segundos. O bloqueio do painel pode estar ativo. Aviso: Predefinições ► O aparelho está predefinido para a temperatura recomendada de 0ºC para Arrefecedor e 4ºC para Refrigerado. Em condições normais, não é necessário definir uma temperatura ambiente. ► Quando o aparelho é ligado depois de ter sido desligado da fonte de alimentação principal, pode demorar até 5 horas até se alcançar a temperatura correta. Esvazie o aparelho antes de desligar. Para desligar o aparelho, puxe o cabo de alimentação para fora da tomada de alimentação. 5.3. Modo de espera do visor Quando a porta é fechada, o ecrã do visor automaticamente após 30 segundos sem operação. O ecrã bloqueia automaticamente. Acende-se automaticamente se tocar num botão ou se abrir a porta. 5.4. Bloqueio e desbloqueio do visor Bloqueio automático O visor é bloqueado automaticamente após cerca de 30 segundos sem operação. Bloqueio manual Quando o visor estiver desbloqueado, prima "3 Sec. Lock" (G) e mantenha-o premido durante 3 segundos; após um sinal sonoro, o indicador "3 Sec. Lock" (g) acende-se, o visor está bloqueado. Quando o visor está bloqueado, prima "3 Sec. Lock" (G) e mantenha-o premido durante 3 segundos; após um sinal sonoro, o indicador "3 Sec. Lock" (g) apaga-se e o visor é desbloqueado.5 - Utilização

Aviso: Bloqueio do visor Quando o ecrã está bloqueado, as funções como a regulação da temperatura ou o Super Cool estão desativadas. Quando a operação acima é tentada, o indicador 3 Sec. Lock pisca durante 3 vezes, para lembrar que o visor está bloqueado. 5.5. Mudança do modo frigorífico/arrefecedor e visualização da temperatura Prima a tecla C para comutar o produto entre Frigorífico e Arrefecedor e exibir a temperatura interna em tempo real. 5.6. Regulação da temperatura Intervalo do modo de arrefecedor: 0ºC~2ºC; Intervalo do modo de refrigeração: 2ºC~8ºC; Quando o ecrã está desbloqueado, tocando em "-" (A) e em "+" (B), podem ser definidas diferentes temperaturas e o indicador (a) fica intermitente, sendo este processo acompanhado de sinais sonoros. Após 5 segundos do toque de paragem, o indicador (a) deixa de piscar e mostra o modo definido até o visor se desligar. A temperatura definida é apresentada depois de alcançado o efeito de arrefecimento. Aviso: Regulação da temperatura ► No modo Super Cool e no modo ECO, a temperatura no modo refrigerado não pode ser ajustada. ► Depois de se ajustar o nível de temperatura, o modo ajustado será diretamente exibido até o ecrã do visor se desligar e, em seguida, o ecrã acende-se novamente para mostrar a temperatura do frigorífico antes do ajuste. 5.7. Modo Super Cool (D) Quando o visor está desbloqueado, ao tocar no modo "Super Cool" (D), o indicador do modo "Super Cool" (d) acende-se e o frigorífico funciona no modo Super Cool. Para desativar manualmente o modo Super Cool, repita os passos acima e o indicador do modo "Super Cool" (d) fica pouco iluminado. Aviso: Super Cool ► Após 3 horas no modo Super Cool, o modo Super Cool desativa-se automaticamente. O frigorífico sai e regressa ao modo original. ► No modo Super Cool, a temperatura de refrigeração não pode ser ajustada. Se o fizer, o indicador Super Cool piscará durante algum tempo para lembrar que o frigorífico está no modo Super Cool. 5.8. Modo ECO (E) No modo ECO, é possível poupar energia. A temperatura será definida para 8ºC no modo Refrigerado. Quando o ecrã está desbloqueado, ao tocar no modo "ECO" (E), o indicador do modo "ECO" (e) acende-se e o frigorífico funciona em modo ECO. Para desativar manualmente o modo ECO, repita os passos acima e o indicador do modo "ECO" (e) está pouco iluminado.PT

Aviso: Super Cool No modo ECO, a temperatura de refrigeração não pode ser ajustada. Se o fizer, o indicador ECO piscará durante algum tempo para lembrar que o frigorífico está no modo ECO.

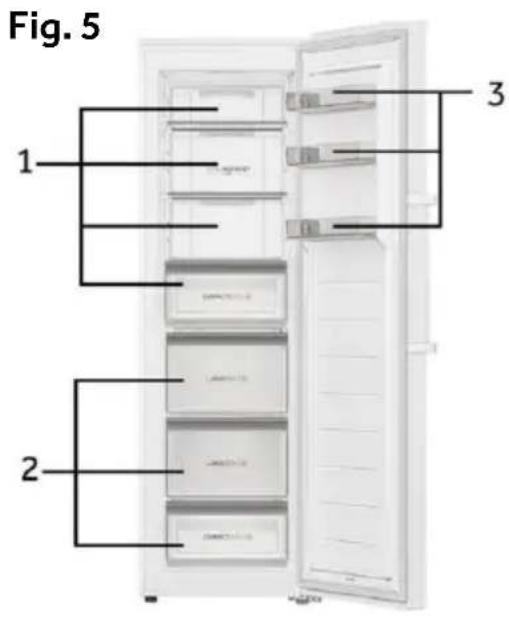

Diferentes alimentos devem ser colocados em diferentes áreas, de acordo com as suas propriedades (Fig. 5). 1 Comidas em conserva, enlatados, frutas, legumes, salada, etc. 2 Produtos de carne, snacks, etc. 3 Ovos, alimentos enlatados, especiarias, bebidas e alimentos engarrafados, etc. No modo de refrigeração sem um compartimento de 4 estrelas: este aparelho de refrigeração não é adequado para congelar produtos alimentares; Os alimentos podem ser armazenados no frigorífico a uma temperatura mínima de 4°C durante 1 dia a 2 meses, dependendo das suas propriedades (por exemplo, carne: 1-2 dias, legumes: 3-5 dias, ovos:1-2 meses). Para evitar a expiração dos períodos de conservação, tome nota da data de colocação no frigorífico, do prazo e o nome dos alimentos na embalagem, de acordo com os períodos de armazenamento dos diferentes alimentos. 5.9. ABT Pro O frigorífico está equipado com um módulo antibacteriano, que funciona de forma autónoma após ser ligado, não sendo necessário que os utilizadores o operem. O indicador (h) acende-se, indicando que o módulo está a funcionar. 5.10. Memória de desativação Este frigorífico tem definições de memória de desligamento antes do desligamento ser memorizado. Quando a alimentação é novamente ligada, o frigorífico volta às definições anteriores à desativação e continua a funcionar. O bloqueio do ecrã não é memorizado; depois de voltar a ser ligado, o ecrã é desbloqueado. 5.11. Alarme porta aberta Quando o frigorífico está aberto durante mais de 3 minutos, soa o alarme do frigorífico; Entre 3 e 7 minutos, o frigorífico emite um alarme de 30 em 30 segundos; Durante mais de 7 minutos, o frigorífico emite um alarme de 5 em 5 segundos até a porta se fechar; Quando o frigorífico emite um som de alarme a cada 5 segundos, prima qualquer botão nesse momento e o som de alarme desaparece. Alarme de porta aberta A luz do frigorífico apaga-se quando o frigorífico está aberto há mais de 7 minutos.

5.12. Indicação de erro Este frigorífico está equipado com uma indicação de erro. Quando é encontrado um erro, o ecrã apresenta códigos intermitentes para diferentes erros. Nesta situação, o frigorífico pode continuar a refrigerar, mas o utilizador deve contactar o serviço pós-venda o mais rapidamente possível para obter o melhor controlo do frigorífico. 5.13. Wi-Fi Depois de o frigorífico estar ligado ao Wi-Fi, pode ser controlado remotamente através de uma aplicação móvel. (Consulte a página de configuração para conhecer os métodos de configuração específicos)

6 - Dicas de poupança de energia

Dicas de poupança de energia ► Certifique-se de que o aparelho está devidamente ventilado (ver INSTALAÇÃO). ► Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por exemplo, fogões, aquecedores). ► Evite temperaturas desnecessariamente baixas no aparelho. O consumo de energia aumenta quanto menor for a temperatura do aparelho. ► Deixe os alimentos arrefecer antes de os colocar no aparelho. ► Abra a porta do aparelho o mínimo e tão brevemente quanto possível. ► Certifique-se de que a porta se fecha sempre corretamente e não está obstruída pela posição dos alimentos. Mantenha os vedantes da porta limpos. ► Limpe a parte traseira do aparelho regularmente. A poeira aumenta o consumo de energia. ► A configuração mais economizadora de energia implica que a gaveta, caixa de alimentos e prateleiras estejam posicionadas no aparelho tal como vêm de fábrica, e que os alimentos sejam colocados sem bloquear a saída de ar das condutas.

7.1. Prateleiras de portas amovíveis A prateleira da porta pode ser removida para limpeza: Coloque as mãos de cada lado da prateleira, levante-a para cima (1) e puxe-a para fora (2) (Fig. 7.1). Para inserir a prateleira da porta, deve executar os passos acima na ordem inversa.

1. Para retirar uma prateleira, remova-a primeiro

levantando a sua extremidade traseira (1) e puxando-a para fora (2) (Fig. 7.2).

2. Para a reinstalar, coloque-a sobre as patilhas dos dois

lados e empurre-a para a posição mais para trás até que a parte traseira da prateleira fique fixa no interior das ranhuras nos lados.

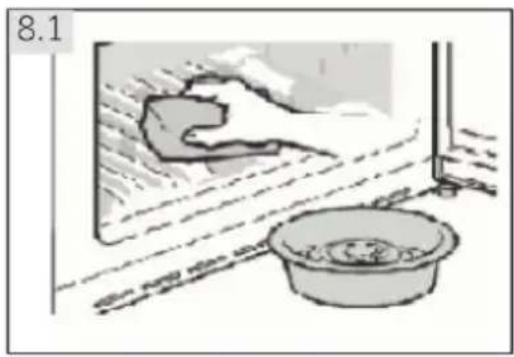

AVISO! Desligue o aparelho da rede elétrica antes de limpar. 8.1. Aspetos gerais Limpe o aparelho quando apenas tiver armazenado pouca ou nenhuma comida. AVISO! ► Não limpe o aparelho com escovas duras, escovas de arame, detergente em pó, gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, soluções ácidas ou alcalinas. Limpe com detergente especial para congelador para evitar danos. ► Não pulverize ou lave o aparelho durante a limpeza. ► Não raspe o gelo com objetos afiados. ► Não use sprays, aquecedores elétricos, como secadores de cabelo, dispositivos de limpeza a vapor ou outras fontes de calor, de forma a evitar danos às peças plásticas. ► Não lave prateleiras de vidro frias com água quente. A mudança súbita de temperatura pode fazer com que o vidro se quebre. ► Não toque na superfície interna do compartimento do frigorífico, especialmente com as mãos molhadas, pois as mãos podem congelar na superfície. ► No caso de aquecimento, verificar a condição das mercadorias refrigeradas. ► Não tente reparar o aparelho sozinho. Em caso de reparação, entre em contacto com a nossa assistência ao cliente.

► Mantenha a junta de vedação da porta sempre limpa. ► Limpe o interior e a caixa do aparelho com um pano macio ou uma esponja molhada em água morna e detergente neutro (Fig. 8.1). ► Enxague e seque com um pano macio. ► Não limpe nenhuma das peças do aparelho numa máquina de lavar loiça. ► Limpe o acessório apenas com água morna e detergente suave neutro.8 - Cuidados e limpeza

O manual do utilizador inclui instruções para a utilização e operação de múltiplos modelos. Consulte as instruções para os modelos adquiridos. Passos de limpeza da gaveta

1. Retire a tampa frontal da gaveta:

2. Limpeza do corpo da gaveta:

3. Limpeza da tampa da gaveta:

4. Montagem após limpeza:

1. Remoção da tira vedante da

3. Instalação após limpezaPT

8.2. Não utilização durante um longo período Se o aparelho não for utilizado durante um longo período de tempo: ► Retire os alimentos. ► Desligue o cabo de alimentação. ► Limpe o aparelho conforme descrito acima. ► Mantenha a porta e as gavetas do congelador abertas para evitar a formação de maus odores no interior. Remova a porta do aparelho (abra a porta e segure-a antes de retirar os parafusos) para evitar que crianças entrem no aparelho e fiquem bloqueadas. Aviso: Desligar Para garantir a vida útil do aparelho, só o desligue se for estritamente necessário. 8.3. Mover o aparelho

1. Remova todos os alimentos e desligue o aparelho.

2. Fixe as prateleiras e outras peças móveis no congelador com fita adesiva.

3. Feche a porta e prenda-a com fita.

4. Não incline o congelador mais de 45° para evitar danificar o sistema de refrigeração.

5. Embrulhe os pés do congelador para evitar riscar o chão. Nunca desloque o

congelador usando força. AVISO! ► Não levante o aparelho pelas suas pegas. ► Nunca coloque o aparelho na horizontal no chão.9 - Resolução de problemas

9 - Resol ução de problemas

Muitos problemas que ocorrem podem ser resolvidos por si mesmo sem experiência específica. Em caso de problema, por favor verifique todas as possibilidades apresentadas e siga as instruções abaixo antes de contactar um serviço pós-venda. Consulte a ASSISTÊNCIA AO CLIENTE. AVISO! ► Antes da manutenção, desative o aparelho e desligue a ficha da tomada. ► Os equipamentos elétricos devem ser reparados apenas por eletricistas qualificados, uma vez que reparações inadequadas podem causar danos consequenciais consideráveis. ► Se o cabo de alimentação estiver danificado, este apenas pode ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo. O alarme acústico pode ser desligado premindo qualquer botão. 9.1. Resolução de problemas Problema Causa possível Possível solução O compressor não funciona.

• A ficha de alimentação não está ligada na tomada de alimentação.

• Ligue a ficha de alimentação. O aparelho funciona frequentemente ou funciona durante um período de tempo demasiado longo.

• A temperatura interior ou exterior é muito alta.

• Neste caso, é normal que o aparelho funcione mais tempo.

• O aparelho foi desligado da alimentação por um período de tempo.

• Normalmente, demora 8 a 12 horas até o aparelho arrefecer completamente.

• A porta do aparelho não está bem fechada.

• Feche a porta e certifique-se de que o aparelho está localizado num piso e de que não há comida ou recipiente a obstruir a porta.

• A porta foi aberta com muita frequência ou durante muito tempo.

• Não abra a porta com demasiada frequência.

• A regulação da temperatura é demasiado baixa.

• Regule uma temperatura mais elevada até obter uma temperatura satisfatória. Demora 3 horas até a temperatura se tornar estável.

• A junta de vedação da porta está suja, gasta, partida ou desalinhada.

• Limpe a vedação da porta ou peça à assistência ao cliente que a substitua.

• A circulação de ar necessária não é garantida.

• Assegure uma ventilação adequada.

• O interior está coberto de gelo.

• Descongele o aparelho.PT

9 - Resolução de problemas

Problema Causa possível Possível solução O aparelho faz ruídos fora do normal.

• O aparelho não está colocado sobre um piso nivelado.

• O aparelho toca num objeto que lhe está próximo.

• Remova objetos em redor do aparelho.

• O aparelho está sobre um chão de madeira ou perto de paredes de madeira.

• A madeira amplifica o som. Coloque o aparelho noutro lugar. O aparelho faz um som tipo clique

• Isto é normal. É causado pelo facto da unidade de refrigeração ligar ou desligar.

Deve ouvir-se um som leve semelhante ao de água a correr.

O aparelho faz um som tipo motor

• A unidade de refrigeração acabou de se ligar automaticamente. Isto é normal

Não está frio o suficiente dentro do aparelho.

• Arrefeça os alimentos antes de os guardar.

• Foram guardados demasiados alimentos de uma vez.

• Guarde sempre pequenas quantidades de alimentos.

• Os produtos estão demasiado próximos uns dos outros.

• Deixe um intervalo entre os vários alimentos permitindo o fluxo de ar.

• A porta não está bem fechada.

• A porta foi aberta com muita frequência ou durante muito tempo.

• Não abra a porta com demasiada frequência. Está demasiado frio no interior do aparelho.

• A temperatura é demasiado baixa.

• Repor a temperatura. A humidade acumula-se na superfície do aparelho.

• O clima é demasiado quente e demasiado húmido.

• Isso é normal num clima húmido e mudará quando a humidade diminuir. Seque com um pano. Gelo forte e geada no compartimento do congelador.

• Os alimentos não foram devidamente embalados.

• Embale sempre bem os alimentos.

• A porta não está bem fechada.

• A porta foi aberta com muita frequência ou durante muito tempo.

• Não abra a porta com demasiada frequência.9 - Resolução de problemas

Problema Causa possível Possível solução

• A junta de vedação da porta está suja, gasta, partida ou desalinhada.

• Limpe a vedação da porta ou peça à assistência ao cliente que a substitua.

• Algo no interior impede que a porta se feche corretamente.

• Reposicione as prateleiras, prateleiras das portas ou recipientes internos para permitir que a porta feche. O sistema de refrigeração não funciona.

• A ficha de alimentação não está ligada à tomada de alimentação.

• Ligue a ficha de alimentação.

• A fonte de alimentação não está intacta.

• Verifique a alimentação elétrica da divisão. Ligue para a companhia de eletricidade local! Os lados do armário e a tira da porta ficam quentes.

Ouve-se um sinal de alarme.

• A temperatura no interior do produto é demasiado elevada

• Feche a porta ou silencie o alarme manualmente. A porta é difícil de abrir.

• Quando o aparelho está a funcionar, tem um vácuo interno.

• Abra o vedante da porta suavemente para deixar entrar ar no aparelho. Não se consegue fechar a porta corretamente. Fica sempre uma folga.

• Devido à baixa temperatura dos aparelhos, o vedante da porta pode facilmente ficar duro e deformar-se.

• Use um secador de cabelo ou coloque uma toalha quente no local onde a junta está deformada. Quando a junta estiver novamente mole, feche a porta e comprima-a bem. A garantia mínima é: 2 anos para os países da UE, 3 anos para a Turquia, 1 ano para o Reino Unido, 1 ano para a Rússia, 3 anos para a Suécia, 2 anos para a Sérvia, 5 anos para a Noruega, 1 ano para Marrocos, 6 meses para a Argélia, Tunísia nenhuma garantia legal necessária. Termostatos, sensores de temperatura, placas de circuitos impressos e fontes de luz estão disponíveis durante um período mínimo de sete anos após a colocação da última unidade do modelo no mercado. Puxadores da porta, dobradiças da porta, bandejas e cestos durante um período mínimo de sete anos e juntas da porta durante um período mínimo de 10 anos, depois de colocada a última unidade do modelo no mercado.PT

10.1. Desembalar AVISO! ► O aparelho é pesado. Deve ser manuseado sempre por, pelo menos, duas pessoas. ► Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma ecológica. ► Retire o aparelho da embalagem. ► Remova todos os materiais de embalagem. 10.2. Condições ambientais A temperatura ambiente deve estar sempre entre 10 °C e 43 °C, uma vez que pode influenciar a temperatura no interior do aparelho e o seu consumo de energia. Não instale o aparelho perto de outros aparelhos emissores de calor (fornos, frigoríficos) sem isolamento. 10.3. Requisitos de espaço Espaço necessário para abrir a porta (Fig. 10.3): Largura em mm Profundidade em mm Distância até à parede em mm Identificação do modelo

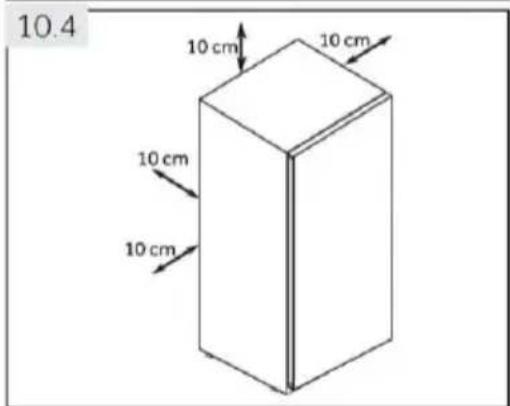

H4R306W*H1/ H4R306W*H1K Este aparelho não se destina a ser utilizado como um aparelho de encastrar. 10.4. Ventilação transversal Para obter uma ventilação suficiente do aparelho por motivos de segurança, deve observar-se a informação das secções de ventilação transversal necessárias (Fig. 10.4). 10.5. Alinhar o aparelho O aparelho deve ser colocado sobre uma superfície plana e sólida. Se o aparelho estiver colocado num pedestal, devem ser utilizados materiais fortes e resistentes a incêndio. Nunca utilize o material de embalagem como pedestal.

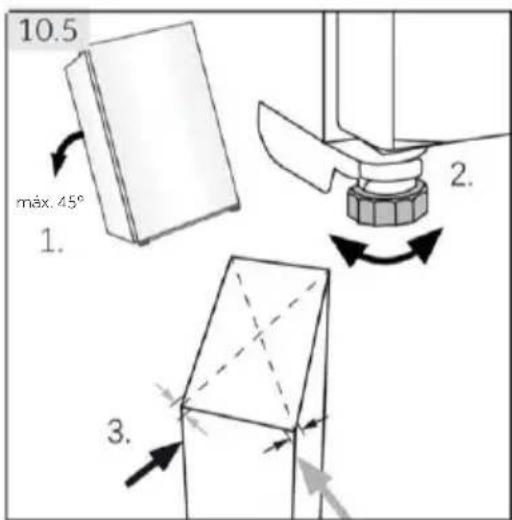

1. Incline o aparelho ligeiramente para trás (Fig. 10.5).

2. Coloque os pés na altura desejada. 3. A estabilidade pode ser verificada por empurrando alternadamente as diagonais. Uma ligeira oscilação deve ser a mesma em ambas as direções. Caso contrário, a estrutura pode empenar: a consequência pode ser fugas dos vedantes da porta. Uma leve inclinação para a traseira facilita o fecho da porta. máx. 45º10 - Instalação

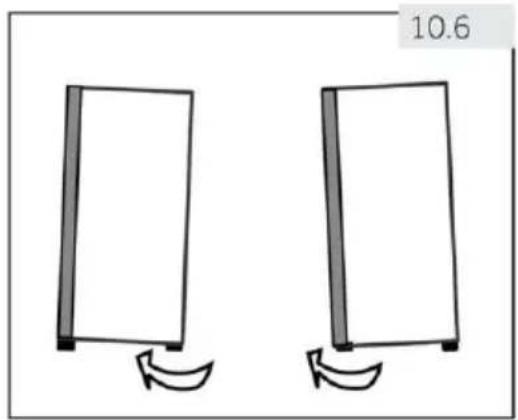

10.6. Utilizar os pés ajustáveis Se o frigorífico estiver instável, os pés podem ser ajustados: Rode os pés ajustáveis, de acordo com a direção da seta (Fig. 10.6), para os subir ou descer: ► Rodar os pés para a direita levanta o aparelho. ► Rodar os pés para a esquerda baixa-o.

10.7. Tempo de espera O óleo de lubrificação sem manutenção está localizado na cápsula do compressor. Este óleo pode atravessar o sistema de tubagem fechada durante o transporte inclinado. Antes de ligar o aparelho à fonte de alimentação, tem de esperar 6 horas (Fig. 10.7) para que o óleo volte à cápsula.

10.8. Ligação elétrica Antes de cada conexão verificar se: ► a rede elétrica, tomada e fusíveis são adequados à placa de classificação. ► a tomada de alimentação está ligada à terra sem fichas múltiplas nem extensão. ► a ficha de alimentação e a tomada estão de acordo com as especificações. Ligue a ficha a uma tomada doméstica instalada corretamente. AVISO! Para evitar riscos, um cabo de alimentação danificado deve ser substituído pela assistência ao cliente (ver cartão de garantia).PT

10.9. Reversibilidade da porta Antes de ligar o aparelho à fonte de alimentação, deve verificar se a rotação da porta deve ser mudada da direita (como fornecida) para a esquerda, se tal for exigido pelo local de instalação e pela usabilidade. AVISO! ► O aparelho é pesado. Precisa de duas pessoas para reverter o sentido de abertura da porta. ► Antes de qualquer operação, desligue primeiro o aparelho da rede elétrica. ► Não incline o aparelho mais de 45 ° para evitar danos ao sistema de arrefecimento.

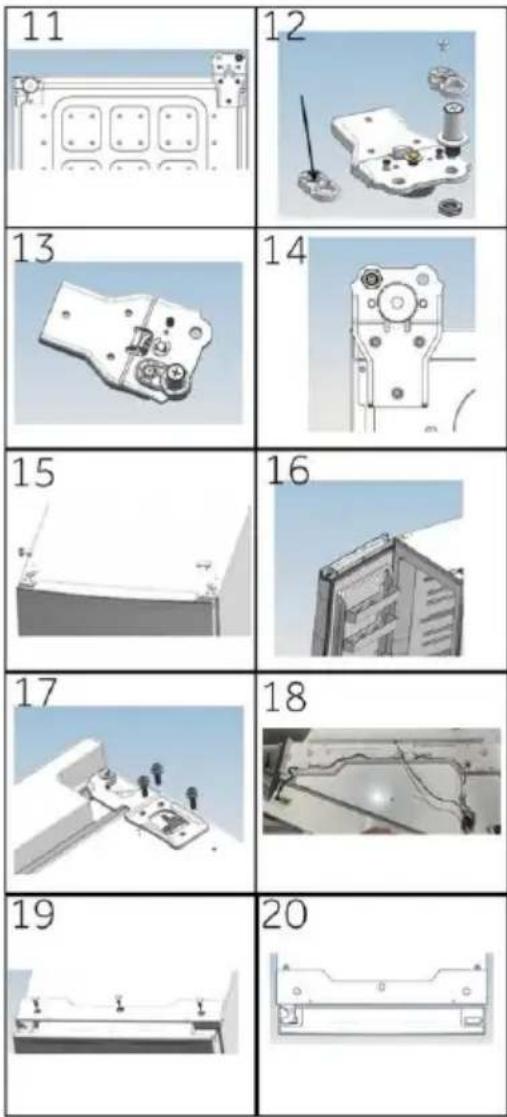

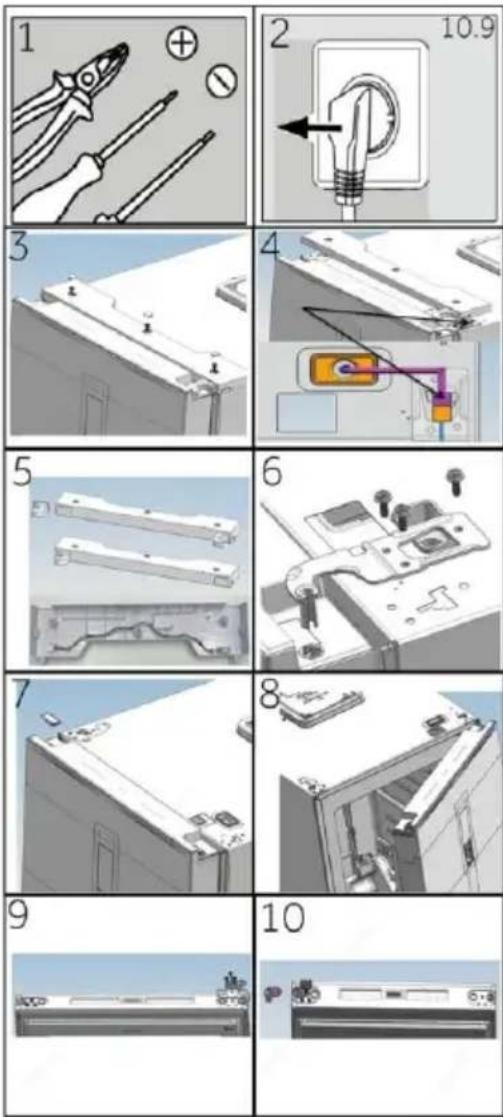

Passos de montagem (Fig. 10.9): 1. Arranje a ferramenta necessária. 2. Desligue o aparelho. 3. Retire a tampa do orifício do parafuso, os parafusos e a tampa da dobradiça. 4. Desligue o cabo de conexão. 5. Retire a tampa da dobradiça esquerda superior e o cabo de extensão da porta do saco de oferta, como mostra a figura, volte a colocar a tampa da dobradiça e instale o cabo de extensão na ranhura de ligação da tampa da dobradiça. 6. Retira os parafusos e a dobradiça. 7. Retire a tampa da porta. Remova a tampa do eixo na porta 8. Abra e remova a porta. 9. Vire a porta para baixo, remova os 3 parafusos na parte inferior da porta. Retire 3 parafusos, o batente da porta e a manga do veio de elevação na parte inferior da porta

10. Retire a manga do veio de elevação do saco de

oferta. Fixe o batente de elevação, o batente da porta e 3 parafusos no lado esquerdo da porta10 - Instalação

11. Incline o armário ligeiramente para trás, remova os

3 parafusos e, em seguida, a dobradiça inferior.

12. Retire a manga do veio de elevação do saco de

oferta. Retire 2 parafusos, retire a manga do veio de elevação e o veio de elevação

13. Instale a manga do veio de elevação e o veio de

elevação no orifício esquerdo e fixe 2 parafusos (adicionar óleo lubrificante ao veio)

14. Fixe a dobradiça na posição oposta do armário com

conexão do lado esquerdo e coloque-o através da tampa do eixo do passo 5, monte a tampa do eixo. Monte a tampa do orifício no lado direito.

17. Fixe a dobradiça superior direita com 3 parafusos.

(Adicionar óleo lubrificante à dobradiça superior antes da instalação)

fixe os três parafusos e as tampas dos orifícios dos parafusos

11 - Dados Téc nicos

11.1. Ficha de produto de acordo com o Regulamento UE N.º 2019/2016 Marca Haier Identificação do modelo H4R306*AH1/H4R306*AH1K Categoria do modelo Frigorífico vertical Classe de eficiência energética

Volume de armazenamento de refrigeração (L)

Volume de armazenamento do arrefecedor (L)

Temperatura dos outros compartimentos >14 °C não aplicável Sistema Frostfree sim Segurança de corte de energia (h)

Capacidade de refrigeração (kg/12h)

Classe climática Este aparelho destina-se a ser utilizado numa temperatura ambiente entre 10 °C e 43 °C SN-T Nível máximo de ruído (dB)

Tipo de construção instalação independente

com base nos resultados do teste padrão durante 24 horas. O consumo de energia real irá depender da forma como o aparelho é utilizado e onde está localizado. Relativamente aos detalhes de especificação, consulte a placa de classificação e a etiqueta energética no interior do produto. Este aparelho destina-se a ser utilizado a uma temperatura ambiente indicada abaixo:

+16°C~+43°C 11.2. Dados técnicos adicionais Tensão/Frequência 220-240V -/ 50Hz Corrente nominal (A)H4R306*AH1/H4R306*AH1K

Líquido de refrigeração R600a Dimensões (A/L/P em cm) H4R306*AH1/H4R306*AH1K 190/60/74.2 Potência da luz/Tensão da luz 1,5W/ DC 12V12 - Assistência ao Cliente

12 - Assis tência ao Cliente

12.1. Normas e diretivas Este produto cumpre os requisitos de todas as diretivas CE aplicáveis com as normas harmonizadas correspondentes, que permitem a marcação CE. Recomendamos o nosso Serviço de Assistência ao Cliente da Haier e a utilização de peça sobressalentes originais. Se tiver algum problema com o seu aparelho, consulte primeiro a secção RESOLUÇÃO DE PROBLEMAS Se não conseguir encontrar uma solução nesta secção, entre em contacto ► com o seu revendedor local ou ► a área de Serviço e Suporte em www.haier.com onde pode encontrar números de telefone e perguntas frequentes e onde pode ativar um pedido de assistência. Para contactar a nossa Assistência, certifique-se de que tem os seguintes dados disponíveis. As informações encontram-se na placa de classificação. Modelo ____________________ N.º de série ____________________ Verifique também o cartão de garantia fornecido com o produto em caso de garantia. Para consultas gerais, por favor encontre os nossos endereços na Europa abaixo: Endereços da Haier na Europa País* Endereço postal País* Endereço postal Itália Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITÁLIA França Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANÇA Espanha Portugal Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona ESPANHA Bélgica-FR Bélgica-NL Países Baixos Luxemburgo Haier Benelux SA Anderlecht Route de Lennik 451 BÉLGICA Alemanha Áustria Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg ALEMANHA Polónia República Checa Hungria Grécia Roménia Rússia Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLÓNIA Reino Unido Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR REINO UNIDO *Para mais informações, consulte www.haier.comManualul de utilizare Frigider vertical H4R306*AH1 H4R306*AH1K *-Cod de culoare ROVă mulțumim
