Caractéristiques techniques	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale brute	306 L
Capacité du réfrigérateur	215 L
Capacité du congélateur	91 L
Classe énergétique	A+
Niveau sonore	42 dB
Dimensions (H x L x P)	185 x 60 x 65 cm
Poids	65 kg
Type de froid	Froid statique
Nombre de tiroirs dans le congélateur	3
Éclairage intérieur	LED
Utilisation	Réfrigération des aliments et conservation des produits congelés
Maintenance	Dégivrage manuel recommandé
Sécurité	Verrouillage de sécurité pour enfants (selon modèle)
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - H4R306WAH1 HAIER

Le réfrigérateur HAIER H4R306WAH1 ne refroidit pas correctement. Que faire ?

Vérifiez si la température est réglée correctement. Assurez-vous que le réfrigérateur est bien ventilé et que les grilles de ventilation ne sont pas obstruées. Inspectez également les joints de porte pour détecter toute fuite d'air.

Des bruits étranges proviennent du réfrigérateur. Que signifie cela ?

Des bruits peuvent être normaux, comme des sons de fonctionnement du compresseur ou de circulation de gaz. Cependant, si le bruit est constant et anormal, vérifiez si le réfrigérateur est bien de niveau et si les aliments ne sont pas en contact avec les parois.

La lumière intérieure ne s'allume pas. Que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la porte du réfrigérateur se ferme correctement, car une porte mal fermée peut empêcher l'allumage de la lumière.

Le réfrigérateur HAIER H4R306WAH1 consomme trop d'énergie. Que puis-je faire ?

Assurez-vous que le réfrigérateur est correctement réglé entre 3°C et 5°C pour le compartiment réfrigérateur et -18°C pour le congélateur. Évitez de laisser la porte ouverte trop longtemps et nettoyez régulièrement les bobines du condenseur.

Comment dégivrer le réfrigérateur HAIER H4R306WAH1 ?

Pour dégivrer, débranchez le réfrigérateur et laissez la glace fondre naturellement. Placez un récipient sous le réfrigérateur pour recueillir l'eau. Ne jamais utiliser d'objets pointus pour enlever la glace.

Le panneau de contrôle ne fonctionne pas. Que faire ?

Vérifiez si le réfrigérateur est branché et que la prise fonctionne. Si le problème persiste, essayez de réinitialiser le panneau de contrôle en débranchant l'appareil pendant quelques minutes.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les nettoyants abrasifs et les produits chimiques forts, car ils peuvent endommager les surfaces.

Y a-t-il des pièces de rechange disponibles pour le HAIER H4R306WAH1 ?

Oui, vous pouvez trouver des pièces de rechange auprès de revendeurs agréés ou sur le site Web de HAIER. Assurez-vous de connaître le numéro de modèle pour commander les pièces appropriées.

MODE D'EMPLOI H4R306WAH1 HAIER

Manuel d'utilisation

Réfrigérateur 1 porte

H4R306\*AH1 H4R306\*AH1K

*-Code couleur

Merci d'avoir acheté un produit Haier.

Veuillez lire attentivement ces instructions avant d'utiliser cet appareil. Les instructions contiennent des informations importantes qui vous aideront à tirer le meilleur parti de l'appareil et à assurer l'installation, l'utilisation et l'entretien sûrs et appropriés de celui-ci.

Conservez ce manuel dans un endroit facilement accessible afin que vous puissiez toujours vous y référer pour une utilisation sûre et appropriée de l'appareil.

Si vous vendez l'appareil, si vous le donnez ou si vous le laissez lorsque vous déménagez, assurez-vous que vous transmettez également ce manuel pour que le nouveau propriétaire puisse se familiariser avec l'appareil et les consignes de sécurité.

Légende

Informations générales et conseils

Avertissement : informations importantes sur la sécurité

Informations environnementales

Contribuez à protéger l'environnement et la santé humaine. Jetez l'emballage dans les bacs correspondants pour le recycler. Participez au recyclage des déchets d'appareils électriques et électroniques. Ne jetez pas les appareils marqués de ce symbole avec les déchets ménagers. Ramenez le produit à votre déchetterie locale ou contactez votre bureau municipal.

FR ou contactez

Avertissement !

Risque de blessures ou de suffocation !

Les frigorigènes et les gaz doivent être éliminés par un professionnel. Assurez-vous que le tube du circuit réfrigérant n'est pas endommagé avant d'être correctement éliminé. Débranchez l'appareil du secteur. Coupez le câble d'alimentation et jetez-le. Retirez la porte, le verrou et les joints de la porte, afin d'éviter que les enfants et les animaux domestiques ne se retrouvent enfermés dans l'appareil.

FR

Contenu

1 - Sécurité ....160
2 - Utilisation prévue ....164
3 - Description du produit ....165
4 - Panneau de commande....166
5 - Utilisation ....167
6 - Conseils d'économie d'énergie ....170
7 - Matériel ....170
8 - Entretien et nettoyage....171
9 - Dépannage 174
10 - Installation....177
11 - Données techniques....181
12 - Service clientèle....182

Avant d'allumer l'appareil pour la première fois, lisez les conseils de sécurité suivants :

AVERTISSEMENT!

Avant la première utilisation

▶ Assurez-vous qu'il n'a pas été endommagé pendant le transport.
▶ Retirez tous les emballages et gardez-les hors de portée des enfants.
Attendez au moins six heures avant d'installer l'appareil afin de vous assurer que le circuit réfrigérant fonctionne parfaitement.
▶ Manipulez toujours l'appareil avec au moins deux personnes parce qu'il est lourd.

Installation

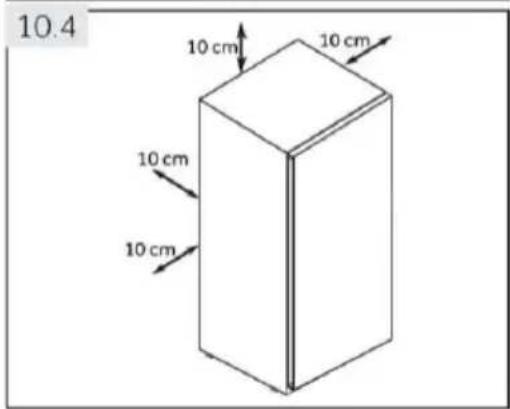

L'appareil doit être placé dans un endroit bien ventilé. Garantissez un espace d'au moins 10 cm au-dessus et autour de l'appareil.

▶ Ne couvrez pas les ouvertures d'aération.

▶ Ne placez jamais l'appareil dans un endroit humide ou un endroit où il pourrait être éclaboussé d'eau. Nettoyez et séchez les éclaboussures d'eau et les taches avec un chiffon doux et propre.

N'installez pas l'appareil en plein soleil ou à proximité de sources de chaleur (par ex. cuisinières, chauffages).

- Installez et mettez à niveau l'appareil dans une zone adaptée à sa taille et à son utilisation.

- Maintenez les ouvertures de ventilation situées dans l'appareil ou dans la structure encastrée libres de toute obstruction.

▶ Assurez-vous que les informations électriques figurant sur la plaque signalétique sont conformes à l'alimentation électrique. Si ce n'est pas le cas, contactez un électricien.

L'appareil est alimenté par une alimentation de 220-240 VCA/50 Hz. Les variations anormales de tension peuvent provoquer l'arrêt de l'appareil ou endommager le régulateur de température ou le compresseur, ou il peut y avoir un bruit anormal lors du fonctionnement. Dans ce cas, un régulateur automatique doit être monté.

▶ Utilisez une prise de terre séparée pour l'alimentation électrique qui soit facile d'accès en vue du nettoyage. L'appareil doit être mis à la terre.

▶ Uniquement pour le Royaume-Uni : Le câble d'alimentation de l'appareil est équipé d'une fiche 3 pôles (de mise à la terre) qui s'adapte à une prise standard 3 pôles (de mise à la terre).

AVERTISSEMENT!

Ne coupez jamais ou ne démontez jamais la troisième broche (mise à la terre). Une fois l'appareil installé, la fiche doit être accessible.

N'utilisez pas d'adaptateurs multiprises ni de rallonges.
▶ Assurez-vous que le câble d'alimentation n'est pas coincé par le congélateur. Ne marchez pas sur le câble d'alimentation.
▶ N'endommagez pas le circuit réfrigérant.

Utilisation quotidienne

Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils sont sous surveillance ou si on leur a appris à utiliser l'appareil en toute sécurité et s'ils comprennent les risques courus.

▶ Gardez les enfants âgés de moins de 3 ans à l'écart de l'appareil à moins qu'ils ne soient constamment surveillés.

Les enfants ne doivent pas jouer avec l'appareil.

▶ Si du gaz réfrigérant ou tout autre gaz inflammable fuit à proximité de l'appareil, fermez la vanne du gaz qui fuit, ouvrez les portes et les fenêtres et ne débranchez pas le câble d'alimentation du congélateur ou de tout autre appareil.

▶ Notez que l'appareil est conçu pour fonctionner dans une plage de température ambiante spécifique comprise entre 10 °C et 43 °C. Il est recommandé d'utiliser la température de l'anneau de type climatique défini pour garantir le meilleur fonctionnement de l'équipement. L'appareil peut être utilisé lorsque la température ambiante n'est pas inférieure à -15 °C.

▶ Ne placez pas d'objets instables (objets lourds, récipients remplis d'eau) sur le dessus du congélateur, pour éviter les blessures corporelles causées par une chute ou une électrocution causée par le contact avec de l'eau.

▶ Ouvrez et fermez les portes uniquement avec les poignées. L'écart entre les portes et entre les portes et le compartiment est très étroit. Ne mettez pas vos mains dans ces zones pour éviter de vous pincer les doigts. Ouvrez ou fermez les portes du congélateur uniquement lorsqu'il n'y a pas d'enfants dans le rayon de mouvement de la porte.

▶ Ne conservez pas et n'utilisez pas de matières corrosives, explosives ou inflammables dans l'appareil ou à proximité.

AVERTISSEMENT!

▶ Ne conservez pas de médicaments, de bactéries ou d'agents chimiques dans l'appareil. Cet appareil est un appareil électroménager. Il n'est pas recommandé pour stocker des produits qui nécessitent des températures strictes.
▶ Vérifiez l'état des aliments si l'intérieur du congélateur s'est réchauffé.
Débranchez l'appareil en cas de coupure de courant ou avant de le nettoyer. Attendez au moins 5 minutes avant de redémarrer l'appareil, car des démarrages trop fréquents risqueraient d'endommager le compresseur.
▶ N'utilisez pas des appareils électriques à l'intérieur des compartiments de conservation des aliments de l'appareil, sauf s'ils correspondent aux modèles recommandés par le fabricant.
- Si les lampes sont endommagées, elles doivent être remplacées par le fabricant ou par une personne qualifiée agréée par le service d'entretien.

Entretien/nettoyage

▶ Veillez à superviser les enfants s'ils effectuent le nettoyage et l'entretien.
Débranchez l'appareil du secteur avant d'effectuer tout entretien courant. Attendez au moins 5 minutes avant de redémarrer l'appareil, car des démarrages trop fréquents risqueraient d'endommager le compresseur.
▶ Tenez la fiche, pas le câble, lorsque vous débranchez l'appareil.
▶ Ne raclez pas le givre et la glace avec des objets tranchants. N'utilisez pas de pulvérisateurs ni de réchauffeurs électriques comme des nettoyeurs à vapeur, des sèche-cheveux ou d'autres sources de chaleur pour éviter d'endommager les pièces en plastique.
N'utilisez pas de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, hormis ceux recommandés par le fabricant.
▶ Ne pulvérisez pas et ne rincez pas l'appareil pendant le nettoyage.
▶ N'utilisez pas de jet d'eau ou de vapeur pour nettoyer l'appareil.

AVERTISSEMENT!

Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, le service clientèle ou un électricien qualifié pour éviter tout risque d'accident.
N'essayez pas de réparer, démonter ou modifier l'appareil vous-même. En cas de réparation, veuillez contacter notre service clientèle.

Informations sur les gaz réfrigérants

AVERTISSEMENT!

L'appareil contient de l'ISOBUTANE (R600a), un réfrigérant inflammable. Assurez-vous que le circuit du réfrigérant n'est pas endommagé pendant le transport ou l'installation. Les fuites de frigorigène peuvent provoquer des blessures oculaires ou s'enflammer. Si un dommage s'est produit, gardez les sources de feu ouvert à l'écart, aérez complètement la pièce, ne branchez pas ou ne débranchez pas les cordons d'alimentation de l'appareil ou de tout autre appareil. Informez le service clientèle.

En cas de contact du réfrigérant avec les yeux, rincez-les immédia-tement à l'eau courante et appelez immédiatement un oculiste.

AVERTISSEMENT!

Evitez de provoquer un incendie en brûlant des matières inflammables.
▶ AVERTISSEMENT : lors du positionnement de l'appareil, vérifiez que le cordon d'alimentation n'est pas coincé ou abîmé.
▶ AVERTISSEMENT : ne placez pas de systèmes multiprises portatifs ou d'alimentations portatives à l'arrière de l'appareil.
▶ Ne rangez pas des substances explosives comme des bombes d'aérosol contenant un combustible inflammable dans cet appare
- Étant donné que des fluides frigorigènes inflammables sont utilisés dans le congélateur, veuillez faire attention lors de l'installation, de la manutention, de l'entretien et du recyclage de l'appareil.
▶ Veuillez contacter un technicien pour mettre l'appareil au rebut en raison de l'utilisation d'un gaz de soufflage inflammable.

2.1. Utilisation prévue

Cet appareil est conçu pour être utilisé dans une habitation et pour des applications similaires telles que

• coins-cuisine du personnel dans des magasins, bureaux et autres environnements de travail ;
• habitations rurales et par des clients dans des hôtels, motels et autres environnements de type résidentiel ;
• environnements de type chambres d'hôtes ou B&B ;
• restauration et applications similaires non dédiées à la vente au détail.

Cet appareil est destiné à la réfrigération des aliments. Il a été conçu exclusivement pour une utilisation dans les habitations dont les intérieurs sont secs. Il n'est pas destiné à un usage commercial ou industriel. Sur demande, cet appareil peut être utilisé comme compartiment pour aliments frais.

Les changements ou modifications apportés à l'appareil ne sont pas autorisés. Une utilisation non prévue peut entraîner des risques et la perte de garantie.

2.2. Accessoires

Vérifiez les accessoires et la littérature conformément à cette liste :

2.2

Étiquette énergie

Carte de garantie

Guide rapide de connectivité

Manuel d'utilisation

Rallonge de porte

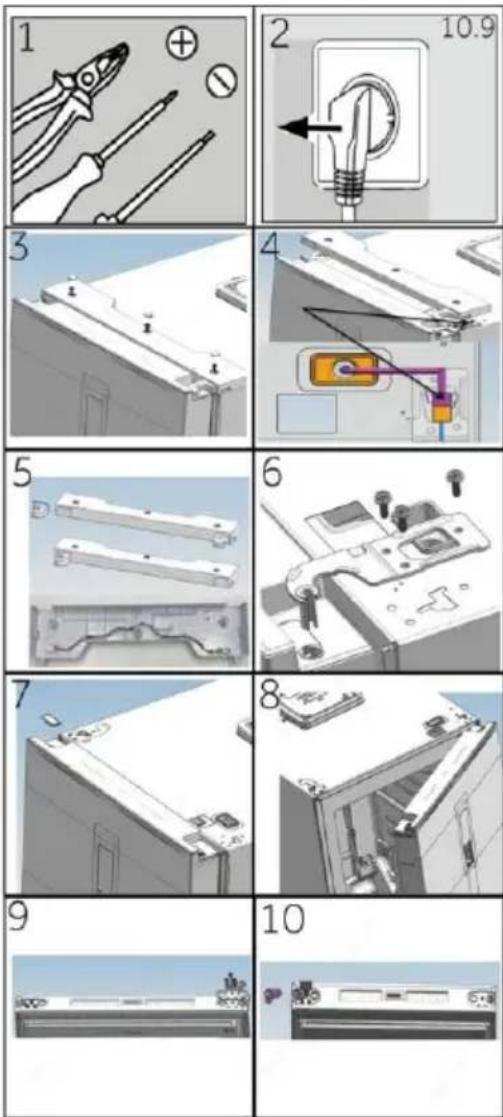

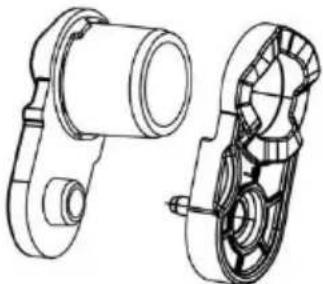

Charnière supérieure gauche pour inversion de porte
Couvre charnière gauche supérieur

Information : Différences

En raison des changements techniques et de différents modèles, certaines des illustrations de ce manuel peuvent différer de votre modèle.

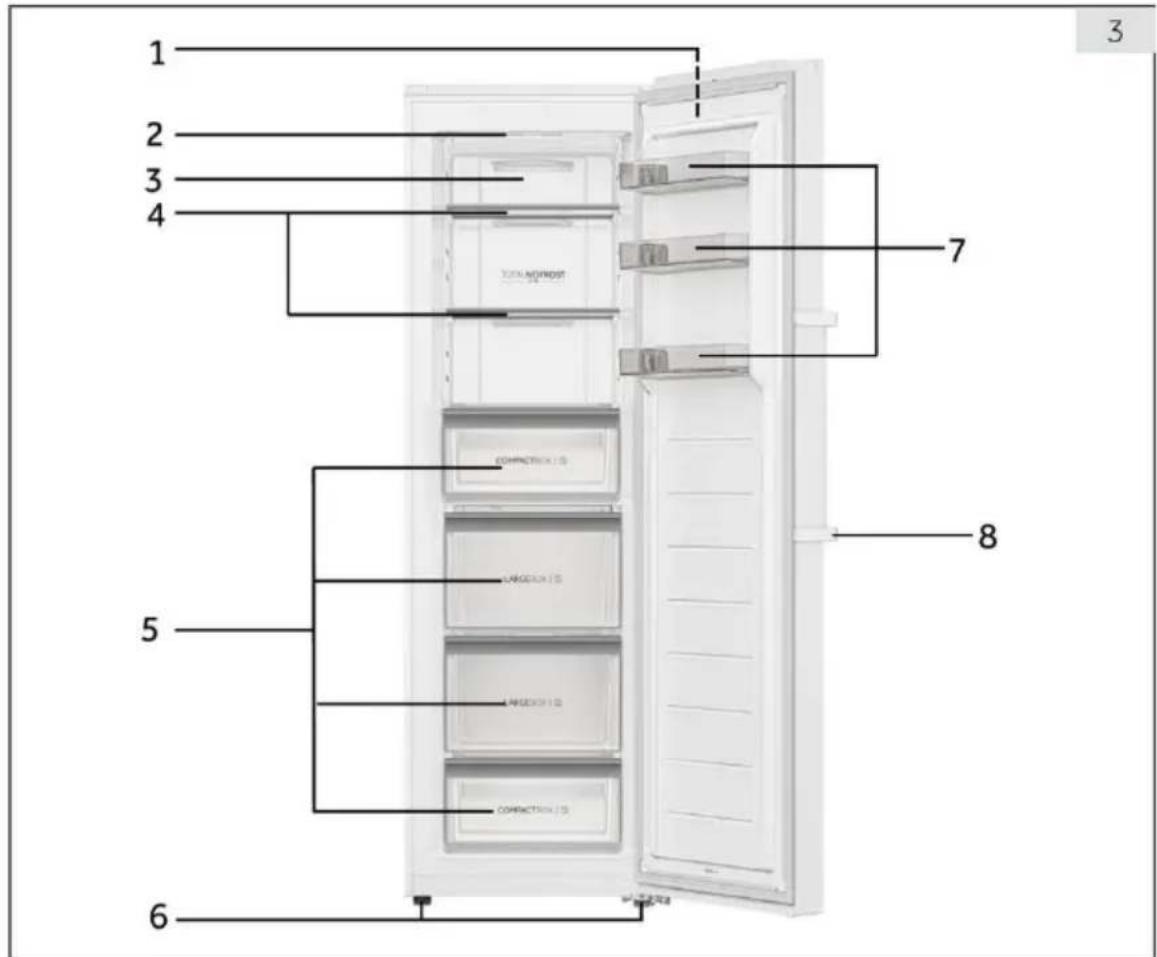

Photo de l'appareil (Fig. 3)

1 2 3 4 5 6 7 8

1 Panneau de commande
2 Éclairage LED
3 Conduit d'air
4 Clayettes en verre

5 Tiroirs
6 Pieds réglables
7 Balconnets de porte amovibles
8 Poignée de porte

Remarque : ce produit contient une source de lumière appartenant à la classe d'efficacité énergétique

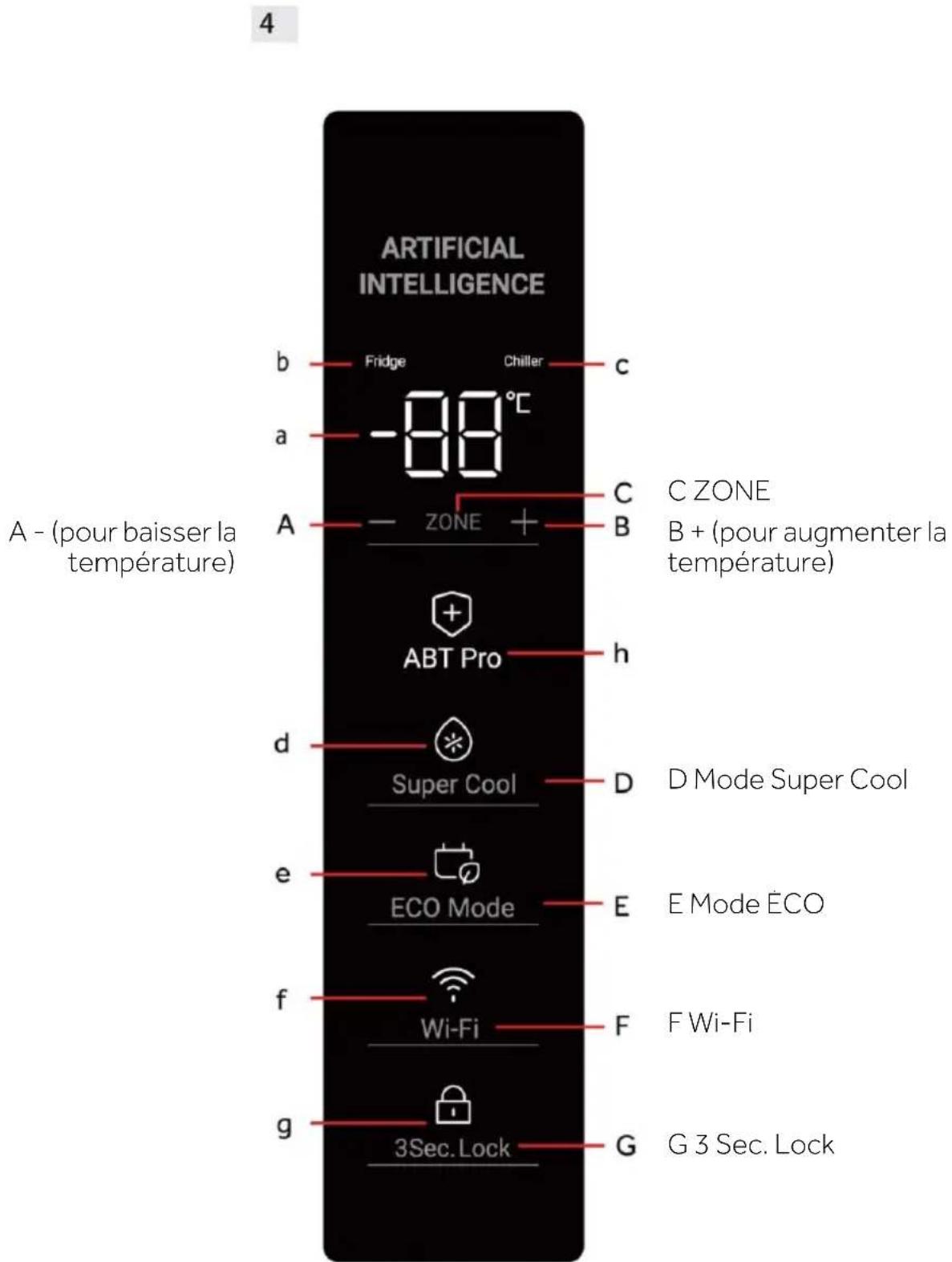

Panneau de commande (Fig. 4)

ARTIFICIAL INTELLIGENCE b — Fridge — Chiller — C a — -88°C A — ZONE + — C ZONE B — (pour baisser la température) ABT Pro — h d — Super Cool — D D Mode Super Cool e — ECO Mode — E E Mode ÉCO f — Wi-Fi — F F Wi-Fi g — 3Sec. Lock — G G 3 Sec. Lock A - (pour baisser la température)

5.1. Avant la première utilisation

▶ Retirez tous les emballages, gardez-les hors de la portée des enfants, puis jetez-les d'une manière respectueuse de l'environnement.
Nettoyez l'intérieur et l'extérieur de l'appareil avec de l'eau et un détergent doux avant d'y mettre des aliments.
Une fois l'appareil à plat et nettoyé, attendez au moins 6 heures avant de le brancher à l'alimentation électrique. Voir la section INSTALLATION.
Pré-réfrigérez le compartiment pendant 2 heures à un réglage élevé avant de le remplir d'aliments.

5.2. Allumer / éteindre l'appareil

L'appareil fonctionne dès qu'il est branché sur l'alimentation électrique.

La zone Chiller est automatiquement réglée sur 0 °C. La zone Réfrigérée est automatiquement réglée sur 4 °C. Il s'agit du réglage recommandé et de la température idéale pour refroidir les aliments. Si vous le souhaitez, vous pouvez modifier les températures manuellement. Voir RÉGLAGE DE LA TEMPÉRATURE.

Les voyants (a-g) clignoteront une fois consécutivement. Si la porte est fermée, l'écran s'éteint au bout de 30 secondes. Le verrouillage du panneau peut être actif.

Information : Préréglages

L'appareil est préréglé à la température recommandée de 0 °C pour le Chiller et de 4 °C pour la réfrigération. Dans des conditions normales, il n'est pas nécessaire de définir une température ambiante.
Lorsque l'appareil est allumé après avoir été débranché de l'alimentation secteur, il peut falloir jusqu'à 5 heures pour qu'il atteigne la bonne température.

Videz l'appareil avant de l'éteindre. Pour éteindre l'appareil, tirez le cordon d'alimentation pour le sortir de la prise d'alimentation.

5.3. Mode veille de l'affichage

Lorsque la porte est fermée, l'écran s'éteint automatiquement au bout de 30 secondes sans aucune opération. L'écran se verrouille automatiquement. Il s'allume automatiquement lorsque vous touchez n'importe quel bouton ou lorsque vous ouvrez la porte.

5.4. Verrouillage et déverrouillage de l'écran

Verrouillage automatique

L'écran est automatiquement verrouillé au bout de 30 secondes environ sans opération.

Verrouillage manuel

Lorsque l'écran est déverrouillé, appuyez sur « 3 Sec. Lock » (G) en maintenant la touche appuyée pendant 3 secondes. Après un bip, le voyant « 3 Sec. Lock » (g) s'allume et l'écran est verrouillé. Lorsque l'écran est verrouillé, appuyez sur « 3 Sec. Lock » (G) en maintenant la touche enfoncée pendant 3 secondes. Après un bip, le voyant « 3 Sec. Lock » (g) s'éteint et l'écran est déverrouillé.

Information : verrouillage de l'écran

Lorsque l'écran est verrouillé, les fonctions telles que le réglage de la température ou Super Cool sont désactivées. Lorsque l'opération ci-dessus est tentée, le voyant « 3 Sec. Lock » clignote 3 fois pour rappeler que l'écran est verrouillé.

5.5. Changement de niveau Réfrigérateur/Chiller et visualisation de la température

Appuyez sur la touche C pour faire basculer le produit entre réfrigérateur et Chiller et afficher la température à l'intérieur en temps réel.

5.6. Réglage de la température

Plage du mode Chiller : 0 °C\~2 °C ;

Plage du mode Réfrigération : 2 °C\~8 °C ;

Lorsque l'écran est déverrouillé, en touchant « - » (A) et « + » (B), différentes températures peuvent être réglées et clignoter sur le voyant (a), ce processus sera accompagné de bips.

Après 5 secondes à partir de l'arrêt du contact, le voyant (a) cesse de clignoter et affiche le niveau ajusté jusqu'à ce que l'écran s'éteigne. La température réglée s'affiche une fois que l'effet de refroidissement est atteint.

Information : Réglage de la température

En mode Super Cool et en mode ÉCO, la température en mode réfrigéré ne peut pas être réglée.
Une fois le niveau de température ajusté, le niveau ajusté sera directement affiché jusqu'à ce que l'écran d'affichage s'éteigne, puis l'écran s'allumera à nouveau pour afficher la température du réfrigérateur avant l'ajustement.

5.7. Mode Super Cool (D)

Lorsque l'écran est déverrouillé, en touchant « mode Super Cool »(D), le voyant « mode Super Cool »(d) s'allume et le réfrigérateur fonctionne en mode Super Cool. Pour désactiver manuellement le mode Super Cool, répétez les étapes ci-dessus et la lumière du voyant « mode Super Cool » (d) diminue.

Information : Super Cool

3 heures après être passé en mode Super Cool, l'appareil quitte automatiquement le mode Super Cool. Le réfrigérateur quittera cette fonction et reviendra au niveau réglé à l'origine.
En mode Super Cool, la température de réfrigération ne peut pas être modifiée. Si vous le faites, le voyant Super Cool clignote pendant un certain temps pour rappeler que le réfrigérateur est en mode Super Cool.

5.8. Mode ÉCO (E)

Le mode ÉCO permet de réaliser des économies d'énergie. La température sera réglée sur 8 °C en mode réfrigéré.

Lorsque l'écran est déverrouillé, en touchant « mode ÉCO » (E), le voyant « mode ÉCO » (e) s'allume et le réfrigérateur fonctionne en mode ÉCO. Pour désactiver manuellement le mode ÉCO, répétez les étapes ci-dessus et la lumière du voyant « mode ÉCO » (e) diminue.

Information: Super Cool

En ECO mode, la température de réfrigération ne peut pas être modifiée. Si vous le faites, le voyant ÉCO clignotera pendant un certain temps pour rappeler que le réfrigérateur est en mode ÉCO.

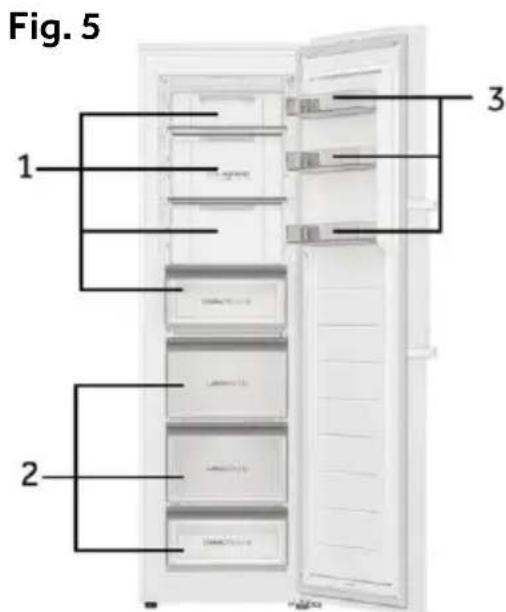

Fig. 5 1 2 3

Les différents aliments doivent être placés dans différents endroits en fonction de leurs propriétés (Fig. 5).

1 Aliments marinés, conserves, fruits, légumes, salades, etc.
2 Produits à base de viande, snacks, etc.
3 Œufs, conserves, épices, boissons et aliments en bouteille, etc.

En mode réfrigération sans compartiment 4 étoiles : cet appareil de réfrigération n'est pas adapté à la congélation des denrées alimentaires.

Les aliments peuvent être conservés au réfrigérateur à une température d'au moins 4 °C de 1 jour à 2 mois, en fonction de leurs propriétés (par ex. viande : 1-2 jours, légumes : 3-5 jours, œufs : 1-2 mois).

Afin d'éviter l'expiration des périodes de conservation, veuillez noter la date de réfrigération, la limite de temps et le nom des aliments présents sur l'emballage en fonction des périodes de conservation des différents aliments.

5.9. ABT Pro

Le réfrigérateur est équipé d'un module antibactérien, qui fonctionne de manière autonome après la mise sous tension, et les utilisateurs n'ont pas besoin d'intervenir. Le voyant (h) s'allume pour indiquer que le module fonctionne.

5.10. Mémoire en cas de coupure de courant

Ce réfrigérateur possède une mémoire en cas de coupure qui permet de mémoriser les paramètres avant la coupure de courant. Lorsque le courant est rétabli, le réfrigérateur revient aux réglages précédant la coupure de courant et continue de fonctionner. Le verrouillage de l'écran n'est pas mémorisé, après le retour du courant, l'écran est déverrouillé.

5.11. Alarme d'ouverture de porte

Lorsque le réfrigérateur est ouvert pendant plus de 3 minutes, l'alarme du réfrigérateur retentit ; entre 3 et 7 minutes, le réfrigérateur émet une alarme toutes les 30 secondes ; au-delà de 7 minutes, le réfrigérateur émet une alarme toutes les 5 secondes jusqu'à ce que la porte soit refermée.

Lorsque le réfrigérateur émet un son d'alarme toutes les 5 secondes, appuyez sur n'importe quelle touche à ce moment-là, et le son d'alarme cesse.

Alarme d'ouverture de porte

La lumière dans le réfrigérateur s'éteint plus de 7 minutes après l'ouverture du réfrigérateur.

6 - Conseils d'économie d'énergie

5.12. Indication d'erreur

Ce réfrigérateur est équipé d'une indication d'erreur. En cas d'erreur, l'écran affiche des codes clignotants correspondant aux différentes erreurs. Dans cette situation, le réfrigérateur peut encore réfrigérer mais l'utilisateur doit contacter le service après-vente dès que possible pour un contrôle optimal du réfrigérateur.

5.13. Wi-Fi

Une fois le réfrigérateur connecté au Wi-Fi, il peut être contrôlé à distance via une application mobile. (Veuillez vous référer à la page de configuration pour les méthodes de configuration spécifiques)

6 - Conseils d'économie d'énergie

Conseils d'économie d'énergie

Assurez-vous que l'appareil est bien ventilé (voir INSTALLATION).
N'installez pas l'appareil en plein soleil ou à proximité de sources de chaleur (par ex. cuisinières, chauffages).
Évitez une température inutilement basse dans l'appareil. Plus vous réglez une température basse dans l'appareil, plus la consommation d'énergie augmente.
Laissez les aliments chauds refroidir avant de les mettre dans l'appareil.
▶ Ouvrez la porte de l'appareil le moins souvent et le plus rapidement possible.
▶ Assurez-vous que la porte se ferme toujours correctement et sans être bloquée par la position des aliments. Gardez les joints de la porte propres.
Nettoyez régulièrement l'arrière de l'appareil. La poussière augmente la consommation d'énergie.
La configuration la plus économe en énergie nécessite que le tiroir, la boîte de rangement et les clayettes soient positionnés dans l'appareil dans les conditions d'usine, et que les aliments soient placés sans bloquer la sortie d'air du conduit.

7 - Matériel

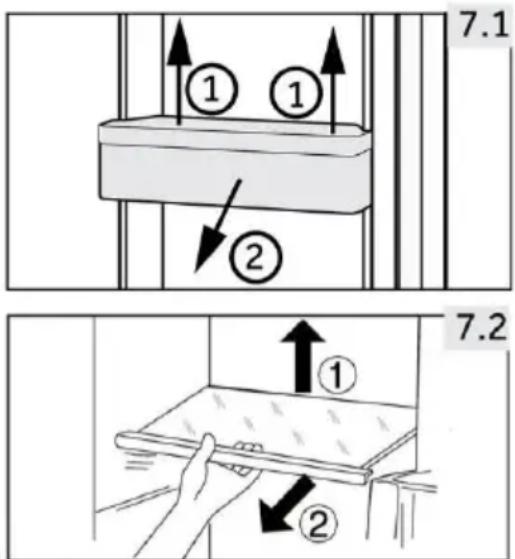

7.1 ① ① ② 7.2

7.1. Balconnets de porte amovibles

Le balconnet de porte peut être retiré pour le nettoyage Placez les mains de chaque côté du balconnet, soulevez-le (1) et tirez-le (2) (Fig. 7.1).

Pour insérer le balconnet de porte, vous devez suivre les étapes ci-dessus dans l'ordre inverse.

7.2. Clayettes en verre

1. Pour sortir une clayette, retirez-la d'abord en levant son bord arrière (1) et en la tirant (2) (Fig. 7.2).
2. Pour la remettre en place, placez-la sur les ergots des deux côtés et poussez-la dans la position la plus reculée jusqu'à ce que l'arrière de la clayette soit fixé à l'intérieur des fentes sur les côtés.

AVERTISSEMENT!

Débranchez l'appareil de l'alimentation électrique avant de le nettoyer.

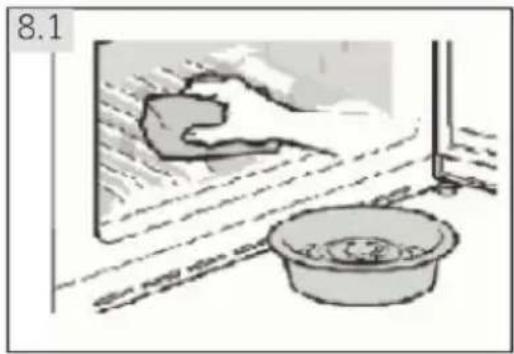

8.1. Généralités

Nettoyez l'appareil lorsqu'il n'y a qu'un peu de nourriture ou qu'il n'y a pas de nourriture à l'intérieur.

AVERTISSEMENT!

▶ Ne nettoyez pas l'appareil à l'aide de brosses dures, de brosses métalliques, de détergents en poudre, d'essence, d'acétate d'amyle, d'acétone et de solutions organiques similaires, d'acides ou de solutions alcalines. Nettoyez-le avec un détergent spécial pour congélateur afin d'éviter de l'endommager.
▶ Ne pulvérisez pas et ne rincez pas l'appareil pendant le nettoyage.
▶ Ne raclez pas le givre et la glace avec des objets tranchants.
N'utilisez pas de pulvérisateurs ni de réchauffeurs électriques comme des nettoyeurs à vapeur, des sèche-cheveux ou d'autres sources de chaleur pour éviter d'endommager les pièces en plastique.
▶ Ne nettoyez pas les clayettes froides en verre à l'eau chaude. Un changement soudain de température peut casser le verre.
▶ Ne touchez pas la surface intérieure du compartiment de l'appareil, en particulier avec les mains mouillées, car vos mains peuvent geler sur la surface.
En cas de réchauffement, vérifiez l'état des produits réfrigérés.
N'essayez pas de réparer l'appareil vous-même. En cas de réparation, veuillez contacter notre service clientèle.

▶ Gardez toujours le joint de la porte propre.
Nettoyez l'intérieur et le bâti de l'appareil à l'aide d'un chiffon ou d'une éponge imbibée d'eau tiède et de détergent neutre (Fig. 8.1).
▶ Rincez et séchez avec un chiffon doux.
▶ Ne nettoyez aucune des parties de l'appareil au lave-vaisselle.
Nettoyez l'accessoire uniquement avec de l'eau tiède et un détergent neutre.

8 - Entretien et nettoyage

Le manuel d'utilisation comprend des instructions pour l'utilisation et le fonctionnement de plusieurs modèles. Veuillez vous reporter aux instructions relatives aux modèles achetés.

Étapes de nettoyage du tiroir

1. Retirez le couvercle avant du tiroir :

1. Nettoyage du corps du tiroir :

1. Nettoyage du couvercle du tiroir :

1. Montage après nettoyage :

Nettoyage du joint de porte

1. Retirez la bande d'étanchéité de la porte

2. Nettoyage du joint de porte

3. Installation après nettoyage

8.2. Non-utilisation pendant une longue période

Si l'appareil n'est pas utilisé pendant une période prolongée :

▶ Sortez les aliments.
Débranchez le cordon d'alimentation.
Nettoyez l'appareil selon les instructions ci-dessus.
▶ Gardez la porte et les tiroirs du congélateur ouverts pour éviter la formation de mauvaises odeurs à l'intérieur.

Retirez la porte de l'appareil (ouvrez la porte et maintenez-la avant de retirer les vis) afin d'éviter que les enfants n'entrent dans l'appareil et ne s'y enferment.

Information : Éteindre

Pour garantir la durée de vie de l'appareil, ne l'éteignez que si cela est strictement nécessaire.

8.3. Déplacement de l'appareil

1. Retirez tous les aliments et débranchez l'appareil.
2. Fixez les clayettes et les autres parties mobiles dans le congélateur avec du ruban adhésif.
3. Fermez la porte et fixez-la avec du ruban adhésif.
4. N'inclinez pas le congélateur à plus de 45° pour éviter d'endommager le système de réfrigération.
5. Enveloppez les pieds du congélateur pour éviter de rayer le sol. Ne déplacez jamais le congélateur en forçant.

AVERTISSEMENT!

▶ Ne soulevez pas l'appareil par ses poignées.
▶ Ne placez jamais l'appareil à l'horizontale sur le sol.

Vous pouvez résoudre de nombreux problèmes vous-même sans expertise spécifique. En cas de problème, veuillez vérifier toutes les possibilités indiquées et suivre les instructions ci-dessous avant de contacter un service clientèle. Reportez-vous au paragraphe SERVICE CLIENTÈLE.

AVERTISSEMENT!

Avant l'entretien, désactivez l'appareil et débranchez la fiche secteur de la prise secteur.
L'équipement électrique ne doit être entretenu que par des experts en électricité qualifiés, car des réparations inappropriées peuvent causer des dommages consécutifs considérables.
Une alimentation endommagée ne devrait être remplacée que par le fabricant, son agent de maintenance ou des personnes avec une qualification similaire de manière à éviter tout danger.

L'alarme acoustique peut être désactivée en appuyant sur n'importe quelle touche.

9.1. Dépannage

Problème	Cause possible	Solution possible
Le compresseur ne fonctionne pas.	La fiche secteur n'est pas branchée dans la prise secteur.	Branchez la fiche secteur.
L'appareil fonctionne fréquemment ou fonctionne trop longtemps.L'appareil émet des sons anormaux.	La température intérieure ou extérieure est trop élevée.L'appareil a été hors tension pendant un certain temps.La porte de l'appareil n'est pas bien fermée.La porte a été ouverte trop fréquemment ou trop longtemps.Le réglage de la température est trop bas.Le joint de la porte est sale, usé, fissuré ou ne correspond pas.La circulation de l'air requise n'est pas garantie.L'intérieur est couvert de glace.• L'appareil n'est pas situé sur un sol plan.• L'appareil touche un objet proche de lui.• L'appareil se trouve sur un sol en bois ou près de murs en bois.	Dans ce cas, il est normal que l'appareil fonctionne plus longtemps.Normalement, il faut 8 à 12 heures pour que l'appareil refroidisse complètement.Fermez la porte et assurez-vous que l'appareil est situé sur un sol à niveau et qu'il n'y a pas d'aliment ou de récipient bloquant la porte.N'ouvrez pas trop souvent la porte.Réglez une température plus élevée jusqu'à l'obtention d'une température satisfaisante. Il faut 3 heures pour que la température devienne stable.Nettoyez le joint de la porte ou faites-le remplacer par le service clientèle.Assurez une ventilation adéquate.Dégivrez l'appareil.• Mettez l'appareil à niveau.• Retirez les objets autour de l'appareil.• Le bois amplifie le son. Mettez l'appareil à un autre endroit.
L'appareil émet un cliquetis.	• Cela est normal. Il est causé par la mise en marche ou l'arrêt du groupe frigorifique.	• -
Un léger son doit être entendu comme celui de l'eau courante.	• Cela est normal.	• -
L'appareil émet un bruit de moteur.	• Le groupe frigorifique vient de se mettre en marche. Cela est normal.	• -
Il ne fait pas suffisamment froid à l'intérieur de l'appareil.	• La température réglée est trop élevée.• Des aliments trop chauds ont été rangés à l'intérieur.• Trop d'aliments ont été mis à l'intérieur en même temps.• Les aliments sont trop proches les uns des autres.• La porte n'est pas bien fermée.• La porte a été ouverte trop fréquemment ou trop longtemps.	• Réinitialisez la température.• Laissez toujours refroidir les aliments avant de les mettre à l'intérieur.• Conservez toujours de petites quantités d'aliments.• Laissez de la place entre plusieurs aliments pour permettre la circulation de l'air.• Fermez la porte.• N'ouvrez pas trop souvent la porte.
Il fait trop froid à l'intérieur de l'appareil.	• La température réglée est trop basse.	• Réinitialisez la température.
L'humidité s'accumule sur la surface de l'appareil.	• Le climat est trop chaud et trop humide.	• C'est normal dans un climat humide et cela va changer lorsque l'humidité diminuera. Essuyez-le avec un chiffon.
Glace dure et givre dans le compartiment congélateur.	• Les produits n'ont pas été correctement emballés.• La porte n'est pas bien fermée.• La porte a été ouverte trop fréquemment ou trop longtemps.• Le joint de la porte est sale, usé, fissuré ou ne correspond pas.Quelque chose à l'intérieur empêche la porte de se fermer correctement.	• Emballez toujours bien les produits.• Fermez la porte.• N'ouvrez pas trop souvent la porte.• Nettoyez le joint de la porte ou faites-le remplacer par le service clientèle.Repositionnez les clayettes, les balconnets de porte ou les récipients à l'intérieur pour permettre à la porte de se fermer.
Le système de refroidissement ne fonctionne pas.	La fiche secteur n'est pas branchée sur la prise secteur.L'alimentation n'est pas intacte.	Branchez la fiche secteur.Vérifiez l'alimentation électrique de la pièce. Appelez la société d'électricité locale!
Les côtés de l'appareil et de la bande de la porte se réchauffent.	Cela est normal.	-
Vous entendez un signal d'alarme.	La porte est ouverteLa température à l'intérieur du produit est trop élevée	Fermez la porte ou éteignez l'alarme manuellement.
La porte est difficile à ouvrir.	Une fois que l'appareil fonctionne, un vide interne se fait.	Ouvrez doucement le joint de la porte pour laisser l'air pénétrer dans l'appareil.
La porte ne peut pas être fermée correctement. Il demeure toujours un espace.	En raison de la basse température des appareils, le joint de porte peut facilement devenir dur et se déformer.	Utilisez un sèche-cheveux ou placez une serviette chaude à l'endroit où le joint est déformé. Lorsque le joint est à nouveau souple, fermez la porte et comprimez fermement.

La garantie minimale est : 2 ans pour les pays de l'UE, 3 ans pour la Turquie, 1 an pour le Royaume-Uni, 1 an pour la Russie, 3 ans pour la Suède, 2 ans pour la Serbie, 5 ans pour la Norvège, 1 an pour le Maroc, 6 mois pour l'Algérie, aucune garantie légale pour la Tunisie. Les thermostats, les capteurs de température, les circuits imprimés et les sources de lumière sont disponibles pendant une période minimale de sept ans après la mise sur le marché de la dernière unité du modèle.

Poignées de porte, charnières de porte, bacs et paniers pendant une période minimale de sept ans et joints de porte pendant une période minimale de 10 ans, après la mise sur le marché de la dernière unité du modèle.

10.1. Déballage

AVERTISSEMENT!

L'appareil est lourd. Manipulez-le toujours avec au moins deux personnes.
▶ Conservez tous les emballages hors de la portée des enfants, puis jetez-les d'une manière respectueuse de l'environnement.

▶ Sortez l'appareil de l'emballage.

▶ Retirez tous les matériaux d'emballage.

10.2. Conditions environnementales

La température ambiante doit toujours être comprise entre 10 °C et 43 °C, car elle peut influencer la température à l'intérieur de l'appareil et sa consommation d'énergie. N'installez pas l'appareil à proximité d'autres appareils générant de la chaleur (fours, réfrigérateurs) sans isolation.

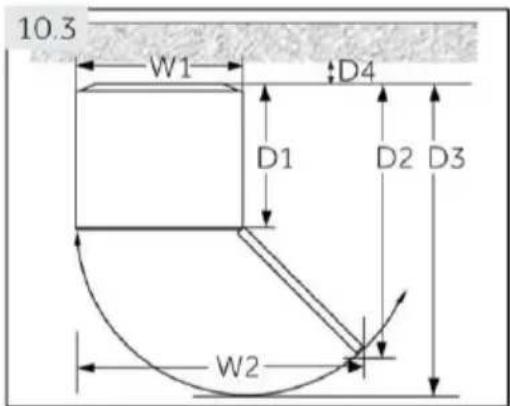

10.3 W1 D4 D1 D2 D3 W2

10.3. Espace requis

Espace nécessaire pour ouvrir la porte (Fig. 10.3) :

Largeur en mm		Profondeur en mm			Distance jusqu'au mur en mm	Référence du modèle
L1	L2	P1	P2	P3	D4
595	964	608	1153,5	1236,5	100	H4R306W*H1/H4R306W*H1K

10.4 10 cm 10 cm 10 cm 10 cm

Cet appareil n'est pas destiné à être utilisé comme un appareil encastré.

10.4. Coupe transversale de ventilation

Afin d'obtenir une ventilation suffisante de l'appareil pour des raisons de sécurité, il convient de respecter les informations relatives aux coupes transversales de ventilation requises (Fig. 10.4).

10.5. Alignement de l'appareil

L'appareil doit être placé sur une surface plane et solide. Si l'appareil est placé sur un socle, un matériau solide et résistant au feu doit être utilisé. N'utilisez jamais le matériau d'emballage en mousse comme socle.

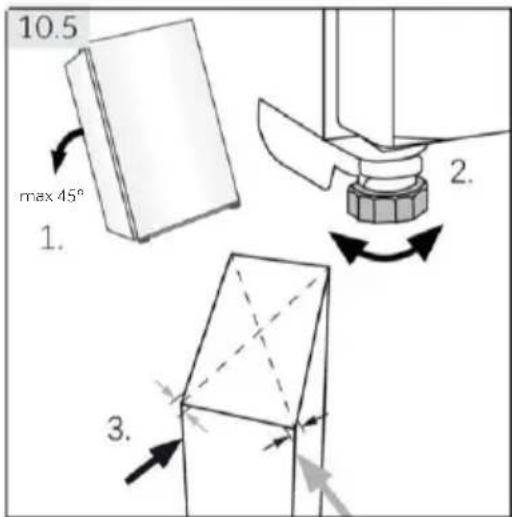

10.5 max 45° 1. 2. 3.

1. Inclinez légèrement l'appareil vers l'arrière (Fig. 10.5).
2. Réglez les pieds au niveau souhaité.
3. La stabilité peut être vérifiée en alternant les diagonales. Le léger flottement doit être le même dans les deux directions. Dans le cas contraire, le cadre peut se déformer : cela se traduit par des fuites au niveau des joints de la porte. Une faible tendance vers l'arrière facilite la fermeture de la porte.

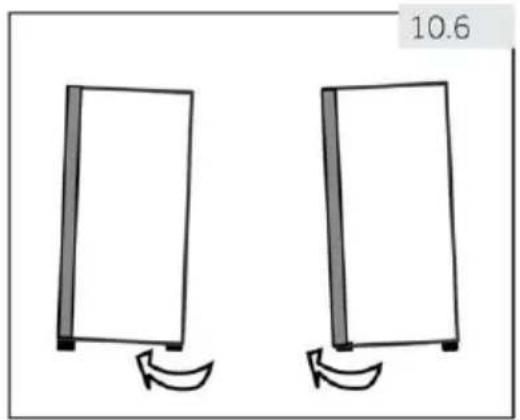

10.6. Utilisation des pieds réglables

Si le réfrigérateur est instable, les pieds peuvent être réglés : Tournez les pieds réglables selon le sens de la flèche (Fig. 10.6) pour les monter ou les baisser :

▶ La rotation des pieds dans le sens des aiguilles d'une montre soulève l'appareil.
▶ La rotation des pieds dans le sens contraire des aiguilles d'une montre l'abaisse.

10.7. Temps d'attente

L'huile de lubrification sans entretien se trouve dans la capsule du compresseur. Cette huile peut passer par le système fermé de tuyauterie pendant le transport incliné. Avant de brancher l'appareil sur l'alimentation électrique, attendez 6 heures (Fig. 10.7) afin que l'huile revienne dans la capsule.

10.8. Branchement électrique

Avant chaque branchement, vérifiez si :

l'alimentation, la prise et le fusible sont adaptés à la plaque signalétique.
▶ la prise de courant est mise à la terre et sans multiprise ni rallonge.
la fiche d'alimentation et la prise sont adaptées l'une à l'autre.

Branchez la fiche sur une prise domestique correctement installée.

AVERTISSEMENT!

Pour éviter tout risque, un câble d'alimentation endommagé doit être remplacé par le service à la clientèle (voir carte de garantie).

10.9. Réversibilité de la porte

Avant de brancher l'appareil sur l'alimentation électrique, vérifiez si le battant de porte doit passer de droite (tel qu'il est livré) à gauche, si cela est requis par l'emplacement d'installation et l'utilisation.

AVERTISSEMENT!

L'appareil est lourd. Vous avez besoin de deux personnes pour changer la porte de côté.
Avant toute opération, débranchez tout d'abord l'appareil du secteur.
N'inclinez pas l'appareil à plus de 45° pour éviter d'endommager le système de refroidissement.

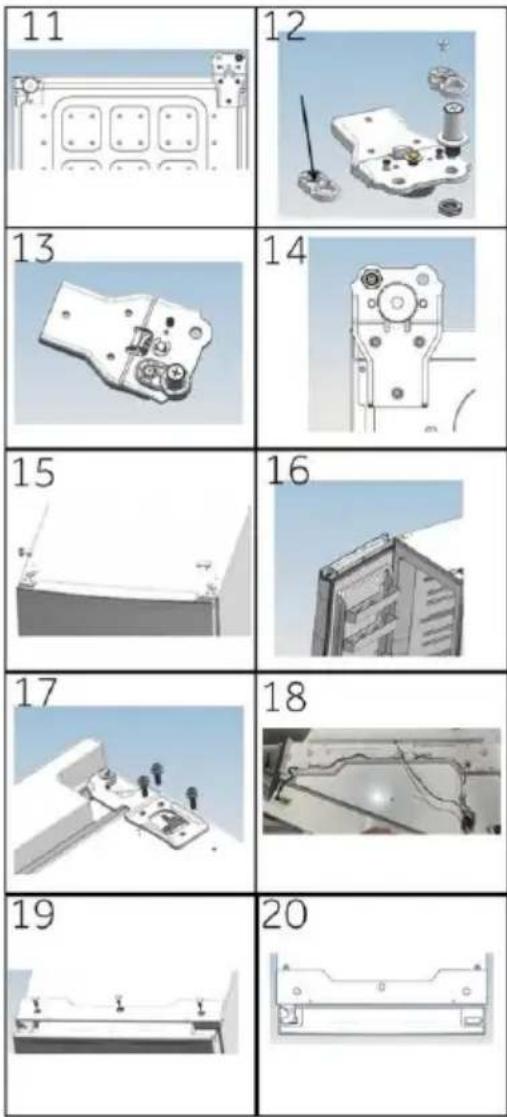

Étapes de montage (Fig. 10.9):

1. Munissez-vous de l'outil nécessaire.

2. Débranchez l'appareil.

3. Retirez le cache du trou de vis, les boulons et le cache de la charnière.

4. Débranchez le câble de branchement.
5. Ôtez le cache de la charnière supérieure gauche et la rallonge de porte du sachet, comme indiqué sur la figure, replacez le cache de la charnière et installez la rallonge dans la fente de câblage du cache de la charnière.
6. Enlevez les vis et la charnière.
7. Retirez le couvercle de la porte. Retirez le couvercle de l'axe sur la porte.
8. Ouvrez et enlevez la porte.
9. Retournez la porte, retirez 3 vis au bas de la porte. Retirez les 3 vis, le butoir de la porte et le manchon de levage au bas de la porte.
10. Sortez le manchon de levage du sachet. Fixez l'arrêt de levage, le butoir de la porte et 3 vis su le côté gauche de la porte.

1. Inclinez légèrement l'armoire, retirez 3 vis puis la charnière inférieure.
2. Sortez le manchon de levage du sachet. Retirez 2 boulons, retirez le manchon de levage et l'axe de levage.
3. Installez le manchon de levage et l'axe de levage dans le trou gauche et fixez 2 boulons (en ajoutant de l'huile lubrifiante à l'axe).
4. Fixez la charnière dans la position opposée de l'armoire avec 3 vis.
5. Sur le côté opposé de la porte, sortez le câble de connexion latéral gauche et faites-le passer à travers le couvercle de l'axe à partir de l'étape 5, montez le couvercle de l'axe. Montez le cache-trou sur le côté droit.
6. Montez la porte.
7. Fixez la charnière supérieure droite avec 3 vis. (Ajoutez de l'huile lubrifiante à la charnière supérieure avant l'installation)
8. Raccordez le faisceau de câbles comme indiqué sur la figure.
9. Installez le cache de la charnière assemblée à l'étape 5, fixez les trois vis et les caches des trous de vis.
10. C'est terminé.

11.1. Fiche du produit selon la réglementation UE n° 2019/2016

Marque commerciale	Haier
Référence du modèle	H4R306*AH1/H4R306*AH1K
Catégorie du modèle	Réfrigérateur 1 porte
Classe d'efficacité énergétique	A
Consommation d'énergie annuelle (kWh/an)	56
Refroidissement du volume de conservation (L)	176
Volume de conservation chiller (L)	125
Température des autres compartiments > 14 °C	Non applicable
Système de dégivrage automatique	oui
Autonomie de coupure (h)	12
Capacité de refroidissement (kg/12h)	5
Classe climatiqueCet appareil est destiné à être utilisé à une température ambiante comprise entre 10 °C et 43 °C	SN-T
Niveau de bruit maximal (dB)	36
Type de structure	Autonome

1) D'après les résultats des tests standard sur 24 heures. La consommation d'énergie réelle dépendra des conditions d'utilisation et de l'emplacement de l'appareil.
Pour connaître les détails des spécifications, veuillez consulter la plaque signalétique et l'étiquette énergétique à l'intérieur du produit.
Cet appareil est destiné à être utilisé à la température ambiante indiquée ci-dessous :

SN	+10°C~+32°C
N	+16°C~+32°C
ST	+16°C~+38°C
T	+16°C~+43°C

11.2. Données techniques supplémentaires

Tension / Fréquence	220-240 V-/50 Hz
Courant nominal (A) H4R306*AH1/H4R306*AH1K	1,0
Réfrigérant	R600a
Dimensions (H/W/D en cm) H4R306*AH1/H4R306*AH1K	190/60/74,2
Puissance d'éclairage/Tension d'éclairage	1,5 W/ CC 12 V

12.1. Normes et directives

Ce produit satisfait aux exigences de toutes les directives CE applicables avec les normes harmonisées correspondantes, qui prévoient le marquage CE.

Nous recommandons notre Service clientèle Haier et l'utilisation de pièces détachées d'origine.

Si vous rencontrez un problème avec votre appareil, veuillez d'abord consulter le paragraphe DÉPANNAGE.

Si vous ne trouvez pas de solution, veuillez contacter

▶ votre revendeur local ou
l'espace Service & Assistance sur le site www.haier.com où vous pouvez trouver les numéros de téléphone et les FAQ et où vous pouvez activer la demande de service.

Pour contacter notre Service, assurez-vous que vous disposez des données suivantes. Les informations se trouvent sur la plaque signalétique.

Modèle ____

N° de série ____

Vérifiez également la carte de garantie fournie avec le produit en cas de garantie.

Pour toute question commerciale générale, veuillez trouver nos adresses en Europe ci-dessous :

Adresses de Haier en Europe
Pays*	Adresse postale	Pays*	Adresse postale
Italie	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIE	France	Haier France SAS3-5 rue des Graviers92200 Neuilly-sur-SeineFRANCE
Espagne Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarceloneESPAGNE	Belgique-FRBelgique-NLPays-BasLuxembourg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIQUE
Allemagne Autriche	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgALLEMAGNE	PologneTchéquieHongrieGrèceRoumanieRussie	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLOGNE
Royaume-Uni	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRROYAUME-UNI

*Pour plus d'informations, reportez-vous à www.haier.com

Modelo ____ N.° de série ____

8.3 Moviment de l'aparell
