РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ H4R306WAH1 HAIER

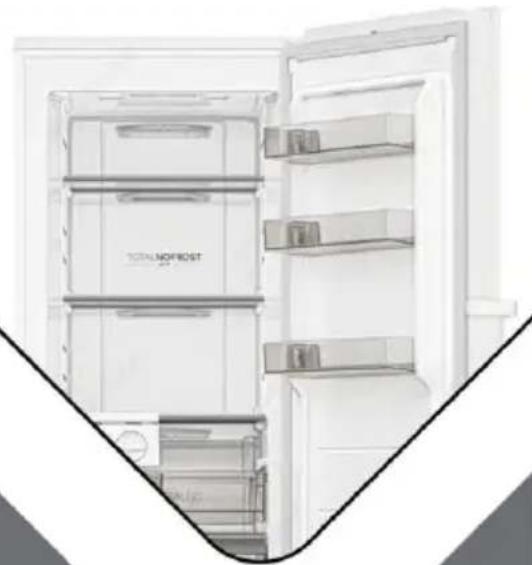

Ръководство за потребителя

Вертикален хладилник

H4R306*AH1 H4R306*AH1K

*-Цветовикод

BG

Благодарим ви, че закупихте продукт на Haier.

Моля, прочетете внимателно тези инструкции, преди да използвате този уред. Инструкциите съдържат важна информация, която ще ви помогне да използвате уреда по възможно най-пълноценен начин и да се уверите, че той ще бъде монтиран, използван, и поддържан правилно и безопасно.

Съхранявайте това ръководство на удобно място, за да можете по всяко време да направите справка относно безопасното и правилно използване на уреда.

Ако продадете, подарите или оставите уреда в старото си жилище, когато се преместите, моля, предайте това ръководство на новия собственик, за да може той да се запознае с уреда и с предупрежденията за безопасност.

Легенда

Обща информация и съвети

Информация за околната среда

Помогнете за опазването на околната среда и човешкото здраве. Поставете опаковъчните материали в подходящите контейнери, за да бъдат рециклирани. Помогнете за рециклирането на отпадъци от електрически и електронни уреди. Уреди, обозначени с този символ, не бива да бъдат изхвърляни заедно с битовите отпадъци. Върнете продукта в местното съоръжение за рециклиране или се свържете с общинската служба.

Предупреждение!

Опасност от нараняване или задушаване!

Хладилните агенти и газовете трябва да се обезвреждат по професионален начин. Уверете, че тръбите на охладителната верига не са повредени, преди да ги изхвърлите по подходящ начин. Изключете уреда от захранването. Отрежете захранващия кабел и го изхвърлете. Отстранете вратата, ключалката и уплътненията, за да предотвратите затварянето на деца и домашни любимци в уреда.

1 - Безопасност .... 30
2 - Предвидена употреба .... 34
3 - Описание на продукта....35
4 - Панел за управление .... 36
5 - Употреба....37
6 - Съвети за пестене на енергия....40
7 - Оборудване ....40
8 - Грижа и почистване....41
9 - Отстраняване на неизправности....44
10 - Монтиране ....47
11 - Технически данни....51
12 - Обслужване на клиенти....52

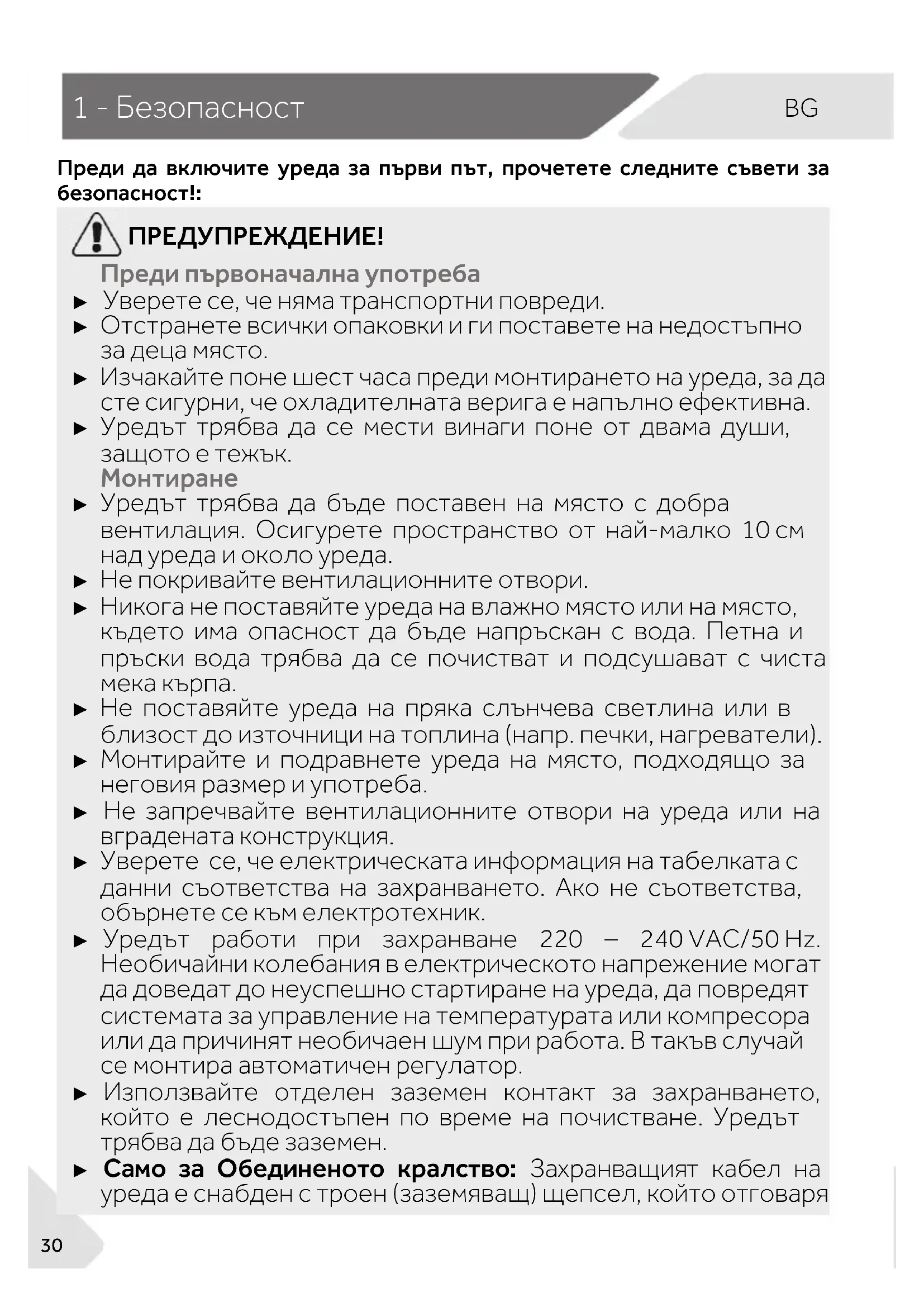

Преди да включите уреда за първи път, прочетете следните съвети за безопасност!:

ПРЕДУПРЕЖДЕНИЕ!

Преди първоначална употреба

▶ Уверете се, че няма транспортни повреди.
▶ Отстранете всички опаковки и ги поставете на недостъпно за деца място.
▶ Изчакайте поне шест часа преди монтирането на уреда, за да сте сигурни, че охладителната верига е напълно ефективна.
▶ Уредът трябва да се мести винаги поне от двама души, защото е тежък.

Монтиране

▶ Уредът трябва да бъде поставен на място с добра вентилация. Осигурете пространство от най-малко 10 см над уреда и около уреда.
▶ Не покривайте вентилационните отвори.
▶ Никога не поставяйте уреда на влажно място или на място, където има опасност да бъде напръскан с вода. Петна и пръски вода трябва да се почистват и подсушават с чиста мека кърпа.
▶ Не поставяйте уреда на пряка слънчева светлина или в близост до източници на топлина (напр. печки, нагреватели).
▶ Монтирайте и подравнете уреда на място, подходящо за неговия размер и употреба.
▶ Не запречвайте вентилационните отвори на уреда или на вградената конструкция.
▶ Уверете се, че електрическата информация на табелката с данни съответства на захранването. Ако не съответства, обърнете се към електротехник.
▶ Уредът работи при захранване 220 – 240 VAC/50 Hz. Необичайни колебания в електрическото напрежение могат да доведат до неуспешно стартиране на уреда, да повредят системата за управление на температурата или компресора или да причинят необичаен шум при работа. В такъв случай се монтира автоматичен регулатор.
▶ Използвайте отделен заземен контакт за захранването, който е леснодостъпен по време на почистване. Уредът трябва да бъде заземен.
▶ Само за Обединеното кралство: Захранващият кабел на уреда е снабден с троен (заземяващ) щепсел, който отговаря

ПРЕДУПРЕЖДЕНИЕ!

на стандартен троен (заземен) контакт. Никога не отрязвайте или демонтирайте третия щифт (заземяване). След поставянето на уреда трябва да има достъп до щепсела.

▶ Не използвайте разклонители и удължители.
▶ Уверете се, че захранващият кабел не е заклещен под фризера. Не стъпвайте върху захранващия кабел.

▶ Не причинявайте повреди на охладителната верига. Ежедневна употреба

▶ Този уред може да се използва от деца на възраст над 8 години и от лица с ограничени физически, сетивни или умствени способности или с недостатьчен опит и познания, ако са под надзор, или ако предварително са получили указания относно безопасната употреба на уреда и разбират какви са потенциалните опасности.

▶ Деца под 3-годишна възраст трябва да се пазят далеч от уреда, с изключение на случаите, когато са под постоянен надзор.

▶ Децата не бива да използват уреда за игра.

▶ Ако в близост до уреда изтича охладителен газ или друг запалим газ, изключете вентила на изтичащия газ, отворете вратите и прозорците и не включвайте и не изключвайте захранващите кабели на фризера или на друг уред.

▶ Обърнете внимание, че уредът е настроен за работа в определен диапазон на температурата на околната среда между 10 и 43°C. Препоръчително е да се използва при зададената температура за съответния тип климат, за да се осигури възможно най-добрата работа на оборудването. Уредът може да се използва при температура на околната среда не по-ниска от -15°C.

▶ Не поставяйте нестабилни предмети (тежки предмети, съдове, пълни с вода) върху фризера, за да избегнете нараняване, причинено от падане или токов удар при контакт с вода.

Отваряйте и затваряйте вратите само посредством дръжките. Пролуката между вратите и между вратите и шкафа е много тясна. Не поставяйте ръцете си в тези зони, за да избегнете прищипване на пръстите. Отваряйте или затваряйте вратите на фризера само когато в обсега на движението на вратата няма деца.

ПРЕДУПРЕЖДЕНИЕ!

▶ Не съхранявайте и не използвайте запалими, експлозивни или корозивни материали в уреда или в близост до него.
▶ Не съхранявайте лекарства, бактерии или химически агенти в уреда. Това е домакински уред. Не се препоръчва за съхранение на материали със строги температурни изисквания.
▶ Проверете състоянието на храната, ако във фризера е настъпило затопляне.
▶ Изключете уреда от електрическата мрежа в случай на прекъсване на захранването или преди почистване. Изчакайте поне 5 минути, преди да включите отново уреда, тъй като честото стартиране може да повреди компресора.
▶ Не използвайте електрически уреди в отделенията за съхранение на храна на уреда, освен ако не са от вид, препоръчан от производителя.
▶ Ако осветителните лампи са повредени, те трябва да бъдат сменени от производителя или от квалифицирано лице на посочения доставчик на поддръжка.

Поддръжка/почистване

▶ Ако деца извършват почистване и поддръжка, се уверете, че са под надзор.
▶ Изключете уреда от електрическото захранване, преди да предприемете каквато и да е рутинна поддръжка. Изчакайте поне 5 минути, преди да включите отново уреда, тъй като честото стартиране може да повреди компресора.
▶ При изключване на уреда хвашайте щепсела, а не кабела.
▶ Не стържете скреж и лед с остри предмети. Не използвайте спрейове, електрически нагреватели като сешоари, парочистачки или други източници на топлина, за да се избегне повреда на пластмасовите части.
▶ Не използвайте механични устройства или други средства за ускоряване процеса на размразяване, различни от препоръчаните от производителя.
▶ Не пръскайте и не плискайте уреда по време на почистване.
▶ Не използвайте водна струя или пара за почистване на уреда.
▶ Ако захранващият кабел е повреден, трябва да бъде заменен от производителя, неговия обслуживащ агент или лице с

ПРЕДУПРЕЖДЕНИЕ!

подобна квалификация, за да се избегне евентуална опаснос-

▶ Не се опитвайте сами да ремонтирате, разглобявате или модифицирате уреда. При необходимост от ремонт се свържете с нашия отдел за обслужване на клиенти.

Информация за хладилния газ

ПРЕДУПРЕЖДЕНИЕ!

Уредът съдържа запалим хладилен агент ИЗОБУТАН (R600a). Уверете се, че охладителната верига не е била повредена по време на транспортиране или монтаж. Течът на хладилен агент може да причини нараняване на очите или възпламеняване. При възникване на повреда се пазете от открити източниците на огън, проветрете добре помещението, не включвайте и не изключвайте захранващите кабели на уреда или на друг уред. Информирайте центъра за обслужване на клиенти.

В случай че в очите Ви попадне хладилен агент, изплакнете веднага с течаща вода и незабавно се свържете с офталмолог.

ПРЕДУПРЕЖДЕНИЕ!

▶ Внимавайте да не предизвикате пожар чрез подпалване на запалим материал.
▶ ПРЕДУПРЕЖДЕНИЕ: При позициониране на уреда се уверете че захранващият кабел не е заклещен или повреден.
▶ ПРЕДУПРЕЖДЕНИЕ: Не разполагайте преносими разклонители или преносими източници на захранване в задната част на уреда.
▶ Не съхранявайте взривни вещества като аерозолни флакони със запалимо гориво в този уред.
▶ Заради използването на запалими хладилни агенти във фризера, моля, бъдете внимателни, когато монтирате, манипулирате, обслужвате и рециклирате уреда.
▶ Моля, свържете се със сервизния представител, за да изхвърлите уреда, тъй като е използван запалим газ.

„Този уред е предназначен да бъде използван за битови нужди и подобни приложения като

• кухненски боксове за персонала в магазини, офиси и други работни среди;
• къщи за гости, хотели, мотели и други подобни обекти;
• други заведения за настаняване и хранене;
• кетъринг и подобни приложения за нетърговски цели.

Този уред е предназначен за охлаждане на храни. Той е проектиран изключително за битова употреба в сухи помещения. Не е предназначен за търговска или промишлена употреба. При необходимост този уред може да се използва като отделение за пресни храни.

Не се разрешават промени или модификации на устройството. Използването не по предназначение може да доведе до опасности и загуба на гаранционно покритие.

2.2. Аксесоари

Проверете дали принадлежностите и книжните материали са в съответствие с този списък:

2.2

Енергиен етикет

Гаранционна карта

Кратко ръководство за свързване

Ръководство за потребителя

Удължител за врата

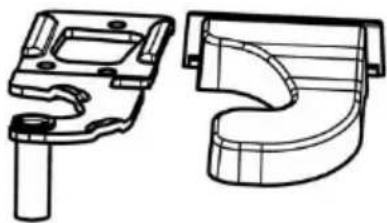

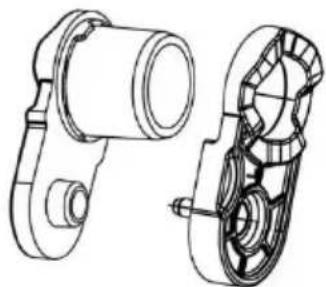

Горна лява панта за обръщане на вратата
Капак за горна лява панта

Поради технически промени и наличие на различни модели, някои от илюстрациите в това ръководство може да се различават от вашия модел.

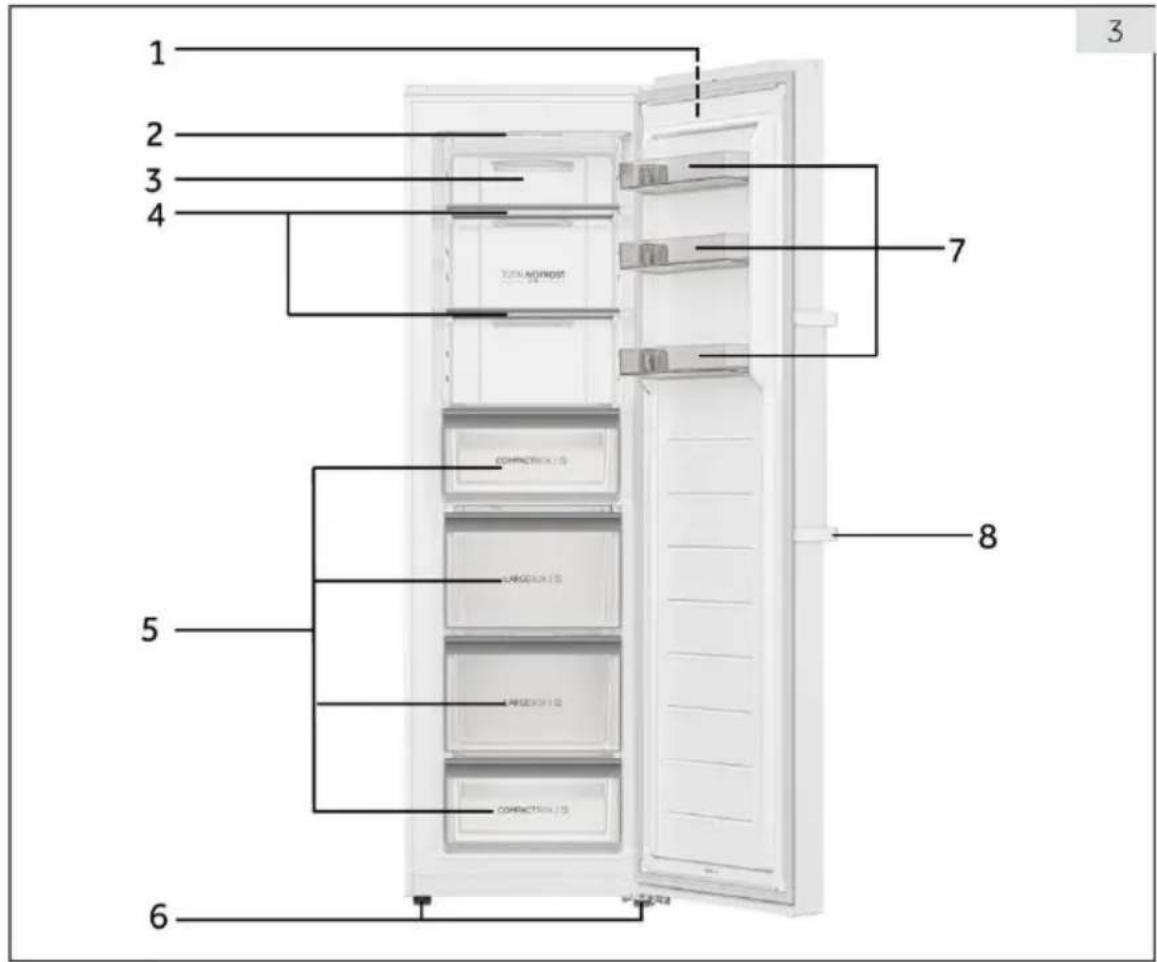

Снимка на уреда (фиг. 3)

1 2 3 4 5 6 7 8

1 Панел за управление
2 LED осветление
3 Въздухопровод
4 Стъклени рафтове

5 Чекмеджета
6 Регулируеми крачета
7 Подвижни рафтове за врати
8 Дръжка

Забележка: Този продукт съдържа източник на светлина с клас на енергийна ефективност

5.1. Преди първоначална употреба

▶ Отстранете всички опаковъчни материали, дръжте ги на място, недостъпно за деца, и ги изхвърлете по природосъобразен начин.
▶ Почистете вътрешността и повърхността на уреда с вода и мек почистващ препарат, преди да поставите храна в него.
▶ След като уредът е нивелиран и почистен, изчакайте поне 6 часа, преди да го свържете към захранването. Вижте раздел МОНТИРАНЕ.
▶ Преди да заредите с храна, предварително охладете отделенията за 2 часа при високи настройки.

5.2. Включване/изключване на уреда

Уредът започва да работи, веднага щом бъде свързан към захранването.

Охладителят на зоната автоматично се настройва на 0°C. Хладилната зона автоматично се настройва на 4°C. Това е препоръчителната настройка и е идеалната температура за охлаждане на продукти. По желание може да промените тези температури ръчно. Моля вижте раздел „РЕГУЛИРАНЕ НА ТЕМПЕРАТУРАТА“. Индикаторите (a-g) ще светнат веднъж последователно. Ако вратата е затворена, дисплеят се изключва след 30 секунди. Заключването на панела може да е активно.

Забележка: Предварителни настройки

▶ Уредът е предварително настроен на препоръчителната температура от 0°C на охладителя и 4°C на хладилната зона. При нормални условия не е необходимо да задавате температура на околната среда.
▶ Когато уредът бъде включен след прекъсване на захранването, може да са необходими до 5 часа, за да бъдат достигнати правилните температури.

Изпразнете уреда, преди да го изключите. За да изключите уреда, извадете захранващия кабел от контакта.

5.3. Режим на готовност на дисплея

Когато вратата е затворена, екранът на дисплея се изключва автоматично след 30 секунди без работа. Дисплеят се заключва автоматично. Светва автоматично при докосване на произволен бутон или отваряне на вратата.

5.4. Заключване и отключване на дисплея

Автоматично заключване

Дисплеят се заключва автоматично след около 30 секунди без работа.

Ръчно заключване

Когато дисплеят е отключен, натиснете „3 Sec. Lock" (G) и задръжте за 3 секунди, след звуков сигнал индикаторът „3 Sec. Lock" (g) свети и дисплеят е заключен. Когато дисплеят е заключен, натиснете „3 Sec. Lock" (G) и задръжте за 3 секунди, след звуков сигнал индикаторът „3 Sec. Lock" (g) не свети, а дисплеят е отключен.

Забележка: Заключване на дисплея

Когато дисплеят е заключен, функции като настройка на температурата или режим „Super Cool“ са деактивирани. При опит за някоя от горните операции индикаторът за 3 Sec. Lock ще мига 3 пъти, за да напомни, че дисплеят е заключен.

5.5. Превключвател на нивата на хладилник/охладител и наблюдение на температурата

Натиснете бутона „С“, за да превключите между хладилник и охладител и за да проверите вътрешната температура в реално време.

5.6. Настройка на температурата

Диапазон на режим на охлаждане: 2°C\~8°C;

Когато дисплеят е отключен чрез докосване на „-” (A) и „+” (B), температурата може да се промени. Този процес ще бъде придружен с мигане на индикатор (a) и звукови сигнали.

След като минат 5 секунди от последното докосване, индикаторът (а) ще спре да мига и ще показва настроеното ниво до изключване на дисплея. Зададената температура се показва след като се постигне охлаждащият ефект.

Забележка: Настройка на температурата

▶ В режими „Super Cool“ и „ECO“ температурата на охлаждане не може да се регулира.
▶ След регулиране на нивото на температурата превключвателят ще се показва, докато екранът се изключи, след което дисплеят отново ще светне, за да покаже настоящата температура на хладилника.

5.7. Режим „Super Cool“ (D)

Когато дисплеят е отключен, докосването на режим „Super Cool“ (D) индикаторът режим „Super Cool“ (d) той светва и хладилникът преминава към режим „Super Cool“. За да деактивирате ръчно режим „Super Cool“, повторете стъпките по-горе и индикаторът за режим „Super Cool“ (d) ще започне да свети по-слабо.

Забележка: Super Cool

▶ След като са минали 3 часа от влизане в режим „Super Cool“, хладилникът автоматично ще излезе от него. Хладилникът ще се върне към първоначално зададената настройка.
▶ В режим „Super Cool“ температурата на охлаждане не може да се регулира. Ако се опитате да го направите, индикаторът на „Super Cool“ ще мига известно време, за да напомни, че хладилникът е в режим „Super Cool“.

В режим „ECO“ режим се постига икономия на енергия. Температурата ще бъде настроена на 8°C в режим на охлаждане. Когато дисплеят е отключен, докосването на режим „ ECO" (E), индикаторът режим „ ECO" (e), той светва и хладилникът преминава към режим „ECO“. За да деактивирате ръчно режим „ECO“, повторете стъпките по-горе и индикаторът за режим „ECO" (e) ще започне да свети слабо.

Забележка: Super Cool

В режим „ECO“ температурата на охлаждане не може да се регулира. Ако се опитате да го направите, индикаторът на „ECO“ ще мига известно време, за да напомни, че хладилникът е в режим „ECO“.

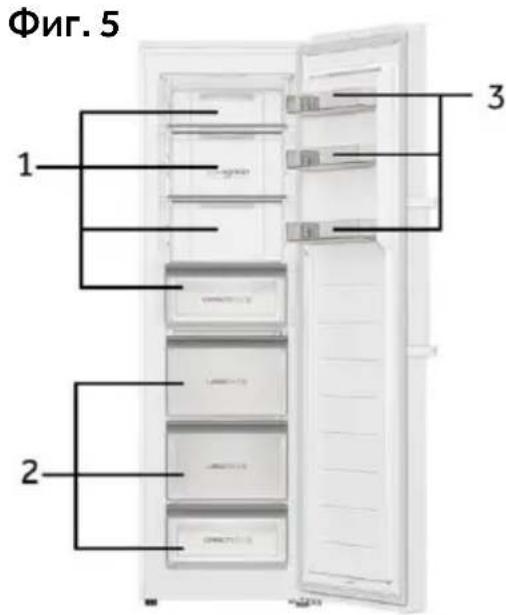

Фиг. 5 1 2 3

Различните храни трябва да се поставят в различни зони според техните свойства (фиг. 5).

1 Мариновани храни, консервирани храни, плодове, зеленчуци, салата и др.

3 Яйца, консерви, подправки, напитки и бутилирани храни и др.

За режим на охлаждане без отделение с 4 звезди: този хладилен уред не е подходящ за замразяване на храни;

В хладилника може да бъде съхранявана храна при температура от поне 4°C за срок от 1 ден до 2 месеца в зависимост от характеристиките й (напр. месо: 1 – 2 дни, зеленчуци: 3 – 5 дни, яйца: 1 – 2 месеца).

За да се избегне изтичането на сроковете за съхранение, моля, обърнете внимание на датата на охлаждане, срока и името на храната върху опаковката според сроковете за съхранение на различни храни.

5.9. ABT Pro

Хладилникът е оборудван с антибактериален модул, който започва да работи самостоятельно след включване и не е необходимо потребителите да правят нищо. Индикаторът (h) светва, за да покаже, че модулът работи.

5.10. Запаметяване при прекъсване на захранването

Този хладилник е оборудван с памет в случай на прекъсване на захранването, настройките преди изключване ще бъдат запомнени. Когато захранването се включи отново, хладилникът ще се върне към настройките преди изключване и ще продължи да функционира. Заключването на дисплея не се запаметява, след повторно включване дисплеят е отключен.

5.11. Аларма за отваряне на вратата

Когато хладилникът е отворен за повече от 3 минути, ще прозвучи аларма; между 3 и 7 минути хладилникът ще алармира на всеки 30 секунди; след повече от 7 минути хладилникът ще алармира на всеки 5 секунди, докато вратата бъде затворена; Докато хладилникът алармира на всеки 5 секунди, натиснете произволен бутон и звукът от алармата ще изчезне.

Аларма за отваряне на вратата

Светлината в хладилника се изключва след 7 минути от отварянето на вратата на хладилника.

5.12. Индикация за грешка

Този хладилник е оборудван с индикация за грешка. Когато възникне грешка, дисплеят ще показва мигащи кодове за различни грешки. В тази ситуация хладилникът все още може да охлажда, но потребителят трябва да се свърже със следпродажбено обслужване възможно най-скоро за оптимален контрол на хладилника.

5.13. Wi-Fi

След като хладилникът е свързан към Wi-Fi, той може да се управлява дистанционно чрез мобилно приложение. (Моля, вижте страницата за конфигуриране за конкретни методи за конфигуриране)

6 - Съвети за пестене на енергия

Съвети за пестене на енергия

▶ Уверете се, че уредът е монтиран така, че да е осигурена добра вентилация (вижте раздел „МОНТАЖ“).
▶ Не монтирайте уреда така, че да е изложен на пряка слънчева светлина или да е в близост до източници на топлина (напр. готварски печки, нагреватели).
▶ Избягвайте ненужно ниска температура в уреда. Потреблението на енергия се увеличава, колкото по-ниска е температурата в уреда.
▶ Оставете топлата храна да се охлади, преди да я поставите в уреда.
Отваряйте вратата на уреда възможно най-малко и за кратко.
▶ Уверете се, че вратата винаги се затваря правилно и не й пречи поставената вътре храна. Поддържайте уплътненията на вратата чисти.
▶ Редовно почиствайте задната част на уреда. Прахът увеличава консумацията на енергия.
Най-енергоспестяващата конфигурация изисква чекмеджетата, кутията за храна и рафтовете да бъдат поставени в уреда във възможно най-близко до фабричното състояние, а храната да се поставя по начин, който не блокира изхода на въздуховода.

7 - Оборудване

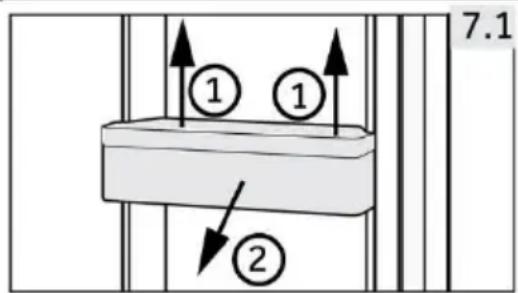

7.1. Подвижни рафтове за врати

Рафтовете на вратата могат да се свалят за почистване:

Хванете рафта с ръце от двете страни, повдигнете го нагоре (1) и го извадете (2) (фиг. 7.1).

За да поставите рафта на вратата, следвайте горните стъпки в обратен ред.

7.2. Стъклени рафтове

1. За да преместите рафт, първо го извадете, като повдигнете задния му ръб (1) и го издърпате навън (2) (фиг. 7.2).
2. За да го поставите обратно, го сложете на релсите от двете страни и го избутайте до най-задното положение, докато задната част на рафта не се застопори в страничните отвори.

ПРЕДУПРЕЖДЕНИЕ!

Изключвайте уреда от захранването преди почистване.

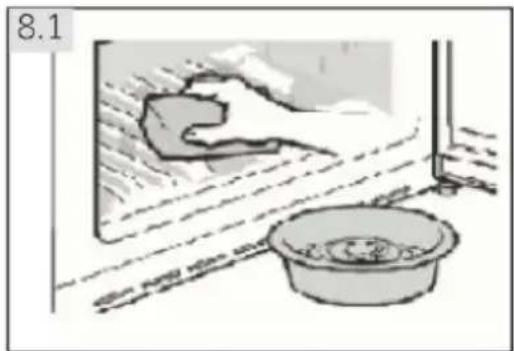

8.1. Обща информация

Почиствайте уреда, когато в него се съхранява малко или никаква храна.

ПРЕДУПРЕЖДЕНИЕ!

▶ Не почиствайте уреда с твърди четки, телени четки, прахообразни препарати, бензин, амилацетат, ацетон и подобни органични разтвори, киселинни или алкални разтвори. Моля, почиствайте със специален препарат за фризер, за да избегнете повреди.
▶ Не пръскайте и не плискайте уреда по време на почистване.
▶ Не стържете скреж и лед с остри предмети.
▶ Не използвайте спрейове, електрически нагреватели като сешоари, парочистачки или други източници на топлина, за да се избегне повреда на пластмасовите части.
▶ Не почиствайте студените стъклени рафтове с гореща вода. Рязката промяна в температурата може да причини напукване на стъклото.
▶ Не докосвайте вътрешната повърхност на хладилното отделение за съхранение, особено с мокри ръце, тъй като ръцете ви може да замръзнат върху повърхността.
▶ В случай на повишаване на температурата проверете състоянието на охладените храни.
▶ Не се опитвайте сами да ремонтирате уреда. При необходимост от ремонт се свържете с нашия отдел за обслужване на клиенти.

▶ Винаги поддържайте уплътнението на вратата чисто.
▶ Почиствайте вътрешността и корпуса на уреда с мека кърпа или влажна гъба с топла вода и неутрален препарат (фиг. 8.1).
▶ Изплакнете и подсушете с мека кърпа.
▶ Не почиствайте никоя от частите на уреда в миялна машина.
▶ Почистете аксесоара само с топла вода и мек, неутрален почистващ препарат.

8 - Грижа и почистване

Ръководството за потребителя включва инструкции за използването и работата на различни модели. Моля, вижте инструкциите за модела, който е закупен.

Стъпки за почистване на чекмеджета

1. Махнете предния капак на чекмеджето:

1. Почистване на чекмеджето:

1. Почистване на капака на чекмеджето:

1. Сглобяване след почистване:

Почистване на уплътненията на вратата

1. Сваляне на уплътнителната лента на вратата

1. Почистване на уплътненията на вратата

2. Монтиране след почистване

8.2. Неизползване за дълъг период

Ако уредът не се използва за продължителен период от време:

▶ Извадете храната.
▶ Изключете захранващия кабел от контакта.
▶ Почистете уреда, както е описано по-горе.
▶ Оставете вратата и чекмеджетата на фризера отворени, за да се предотврати развитието на неприятни миризми вътре.

Махнете вратата на уреда (отворете вратата и я задръжте, преди да отстраните винтовете), за да избегнете влизането на деца в уреда и заключването им вътре.

Забележка: Изключване

За да се гарантира експлоатационният живот на уреда, го изключвайте само ако е строго необходимо.

8.3. Преместване на уреда

1. Извадете цялата храна и изключете уреда от контакта.
2. Подсигурете срещу нежелано движение рафтовете и другите подвижни части във фризера с тиксо.
3. Затворете вратата и я застопорете с тиксо.
4. Не накланяйте фризера на повече от 45°, за да избегнете повреда на охладителната система.
5. Обвийте крачетата на фризера, за да избегнете надраскване на пода. Никога не местете фризера с прекомерна сила.

ПРЕДУПРЕЖДЕНИЕ!

▶ Не вдигайте уреда за дръжките му.
▶ Никога не поставяйте уреда в хоризонтално положение на земята.

Много от възникналите проблеми могат да бъдат решени от Вас самите без нужда от специфични умения. В случай на проблем, моля, проверете всички показани възможности и последвайте инструкциите по-долу, преди да се свържете с отдела за следпродажбено обслужване. Вижте раздел „ОБСЛУЖВАНЕ НА КЛИЕНТИ“.

ПРЕДУПРЕЖДЕНИЕ!

▶ Преди извършване на поддръжка изключете уреда и извадете щепсела от контакта.
▶ Електрическото оборудване трябва да се обслужва само от квалифицирани експерти, тъй като неправилният ремонт може да причини значителни последващи щети.
▶ Повреда в захранващия кабел може да бъде отстранена единствено от производителя, негов обслужващ представител или лице с подобна квалификация, за да се избегне потенциална опасност.

Звуковата аларма може да се изключи чрез натискане на произволен бутон.

9.1. Отстраняване на неизправности

Проблем	Възможна причина	Възможно решение
Компрессорът не работи.	Щепсельт не е включен в контакта.	Включете щепсела.
Уредът се включва често или за прекомерно дълго време.	Вътрешната или външната температура е твърде висока.Уредът е бил изключен за известно време.Вратата на уреда не е затворена плътно.Вратата е била отваряна твърде често или за прекалено дълго време.Температурата е настроена на твърде ниска степен.Уплътнението на вратата е замърсено, износено, напукано или разместено.Необходимата циркулация на въздуха е възпрепятствана.Вътрешността е покрита с лед.	В такъв случай е нормално уредът да работи по-дълго.Обикновено са необходими от 8 до 12 часа, за да се охлади уредът напълно.Затворете вратата и се уверете, че уредът се намира върху нивелирана повърхност, както и че затварянето на вратата не е възпрепятствано от храна или кутия.Не отваряйте вратата твърде често.Задайте по-висока температура, докато се получи задоволителна температура. Отнема 3 часа, за да стане температурата стабилна.Почистете уплътненията на вратата или ги сменете с помощта на отдела за обслужване на клиенти.Осигурете подходяща вентилация.Размразете уреда.
Уредът издава необичайни звуци.	Уредът не е разположен на равен терен.Уредът докосва предмет в близост до него.Уредът е поставен на дървен под или близо до дървени стени.	Нивелирайте уреда.Отстранете предметите около уреда.Дървото усилва звука.Поставете уреда на друго място.
Уредът издава щракащ звук	Това е нормално. Дължи се на включването или изключването на хладилния уред.	-
Трябва да се чуелек звук, наподобяващ звука от течаща вода.	Това е нормално.	-
Моторът на уреда издава звуци	Хладилният уред току-що се е включил. Това е нормално	-
В уреда не е достатъчно студено.	Зададена е прекалено висока температура.Съхранявани са твърде топли стоки.Съхранявано е прекалено голямо количество храна наведнъж.Артикулите са поставени прекалено близо един до друг.Вратата не е затворена плътно.Вратата е била отваряна твърде често или за прекалено дълго време.	Върнете първоначалната настройка на температурата.Винаги оставяйте храните да изстинат, преди да ги приберете.Винаги съхранявайте малки количества храна.Оставяйте празно място между храните, за да осигурите възможност на въздуха да циркулира.Затворете вратата.Не отваряйте вратата твърде често.
Вътре в уреда е твърде студено.	Зададена е прекалено ниска температура.	Върнете първоначалната настройка на температурата.
На повърхността на уреда се образува конденз.	Климатът е твърде топъл и твърде влажен.	Това е нормално при влажен климат и ще се промени, когато влажността намалее.Подсушете с кърпа.
Много лед и скреж във фризерното отделение.	Храните не са опаковани добре.Вратата не е затворена плътно.Вратата е била отваряна твърде често или за прекалено дълго време.	Винаги опаковайте храните добре.Затворете вратата.Не отваряйте вратата твърде често.

9 - Отстраняване на неизправности

Проблем	Възможна причина	Възможно решение
	Уплътнението на вратата е замърсено, износено, напукано или разместено.Нещо от вътрешната страна пречи на вратата да се затвори правилно.	Почистете уплътненията на вратата или ги сменете с помощта на отдела за обслужване на клиенти.Преместете рафтовете, стелажите на вратите или вътрешните контейнери, за да позволите на вратата да се затвори.
Охладителната система не работи.	Щепсельт не е включен в електрическия контакт.Има проблем с електрозахранването.	Включете щепсела.Проверете електрическото захранване на помещението.Обадете се на местната електрическа компания!
Страните на шкафа и лентата на вратата се затоплят.	Това е нормално.	-
Чувате алармен сигнал.	Вратата е отворенаТемпературата на продукта е твърде висока	Затворете вратата или заглушете алармата ръчно.
Вратата се отваря трудно.	Като уредът работи, той създава вътрешен вакуум.	Отворете внимателно уплътнението на вратата, за да позволите да влезе въздух в уреда.
Вратата не може да се затвори правилно. Винаги остава пролука.	Поради ниската температура на уредите, уплътнението на вратата може лесно да се втвърди и деформира.	Използвайте сешоар или сложете гореща кърпа на мястото, където уплътнението е деформирано.Когато уплътнението омекне, затворете вратата и я притиснете плътно.

Минималната гаранция е: 2 години за страните от ЕС, 3 години за Турция, 1 година за Обединеното кралство, 1 година за Русия, 3 години за Швеция, 2 години за Сърбия, 5 години за Норвегия, 1 година за Мароко, 6 месеца за Алжир, не е необходима правна гаранция за Тунис. Термостати,

температурни сензори, платки и светлинни източници се предлагат за минимален период от седем години след излизане на последния уред от модела на пазара.

Дръжки за врати, панти за врати, тави и кошници се предлагат за минимален период от седем години, а уплътнения за врати за минимален период от 10 години след излизане на последния уред от модела на пазара.

10.1. Разопаковане

ПРЕДУПРЕЖДЕНИЕ!

▶ Уредът е тежък. При преместването му винаги трябва да участват поне двама души.
▶ Пазете всички опаковъчни материали на място, недостъпно за деца, и ги изхвърлете по природосъобразен начин.

▶ Разопаковайте уреда.
▶ Отстранете всички опаковъчни материали.

10.2. Условия на обкръжаващата среда

Температурата в помещението винаги трябва да бъде между 10°C и 43°C, тъй като това може да повлияе на температурата вътре в уреда и консумацията на енергия. Не поставяйте уреда близо до други излъчващи топлина уреди (фурни, хладилници) без изолация.

10.3 W1 D4 D1 D2 D3 W2

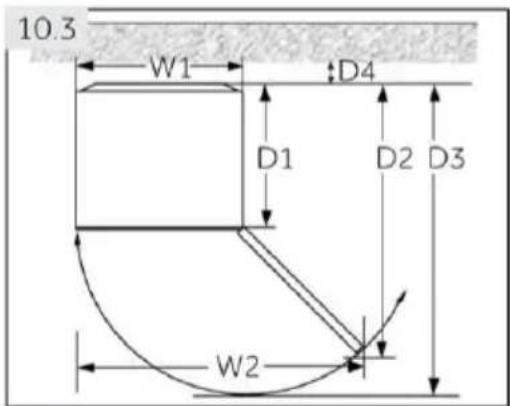

10.3. Изисквания за пространство

Необходимо място за отваряне на вратата (фиг. 10.3):

Този уред не е предназначен за използване като вграден уред.

10.4. Вентилационно сечение

За да се постигне достатъчна вентилация на уреда от съображения за безопасност, трябва да се спазва информацията за необходимите напречни сечения на вентилацията (фиг. 10.4).

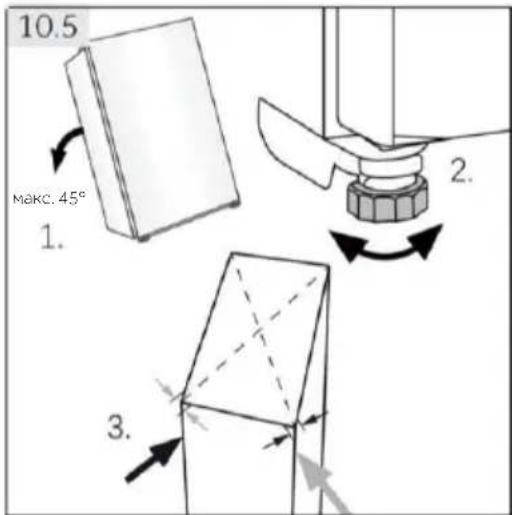

10.5. Подравняване на уреда

Уредът трябва да бъде поставен на равна и твърда повърхност. Ако уредът е поставен на подиум, трябва да се използват здрави и огнеустойчиви материали. Никога не използвайте опаковъчния материал от пяна като подиум.

10.5 Makc. 45° 1. 2. 3.

1. Наклонете уреда леко назад.(фиг. 10.5).
2. Нагласете краката до желаното ниво.
3. Стабилността може да се провери чрез последователно удряне по диагоналите. И в двете посоки трябва да се получава еднакво леко люлеене. В противен случай рамката може да се изкриви, в резултат на което уплътненията на вратата няма да прилепват плътно. Лекият наклон назад улеснява затварянето на вратите.

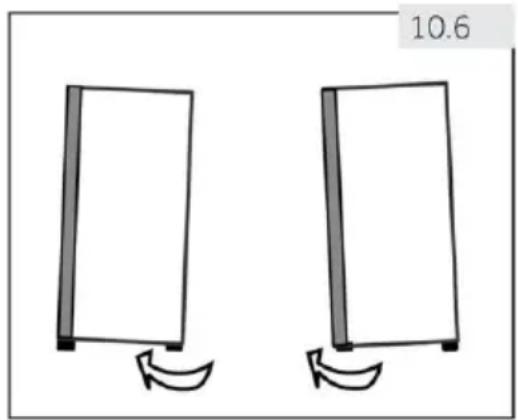

10.6. Използване на регулируемите крачета

Ако хладилникът е нестабилен, крачетата могат да се регулират: Завъртете регулируемите крачета според посоката на стрелката (фиг. 10.6), за да ги повдигнете или свалите надолу:

▶ Завъртането на крачетата по посока на часовниковата стрелка повдига уреда.
Завъртането на крачетата по посока обратно на часовниковата стрелка намалява височината му.

10.7. Време на изчакване

Смазочното масло, което не се нуждае от поддръжка, се намира в капсулата на компресора. Това масло може да се разнесе из затворената система от тръби, докато уредът се пренася в наклонено положение. Преди да свържете уреда към захранването, трябва да изчакате 6 часа (фиг. 10.7), за да може маслото да се върне обратно в капсулата.

6 h 10.7

10.8. Свързване към електрозахранването

Преди всяко свързване проверявайте дали:

▶ захранването, контактът и предпазителите са подходящи според табелката с данни.
► електрическият контакт е заземен и няма включен разклонител или удължител.
▶ щепсельт и контактът са в пълно съответствие.

Свържете щепсела към правилно инсталиран контакт с битово предназначение.

ПРЕДУПРЕЖДЕНИЕ!

За да се избегнат рискове, повреден захранващ кабел трябва да се заменя от сервизния отдел (вижте гаранционната карта).

10.9. Обръщане на вратите

Преди да свържете уреда към електрозахранването, трябва да проверите дали посоката на отваряне на вратата трябва да се промени от дясна (както е доставен) на лява, ако това се изисква от мястото на монтаж и практичността.

ПРЕДУПРЕЖДЕНИЕ!

▶ Уредът е тежък. Необходими са двама души, за да извършите обръщането на вратата.
▶ Преди всяка операция, първо изключете уреда от електрическата мрежа.
▶ Не накланяйте уреда на повече от 45°, за да предотвратите повреда на охладителната система.

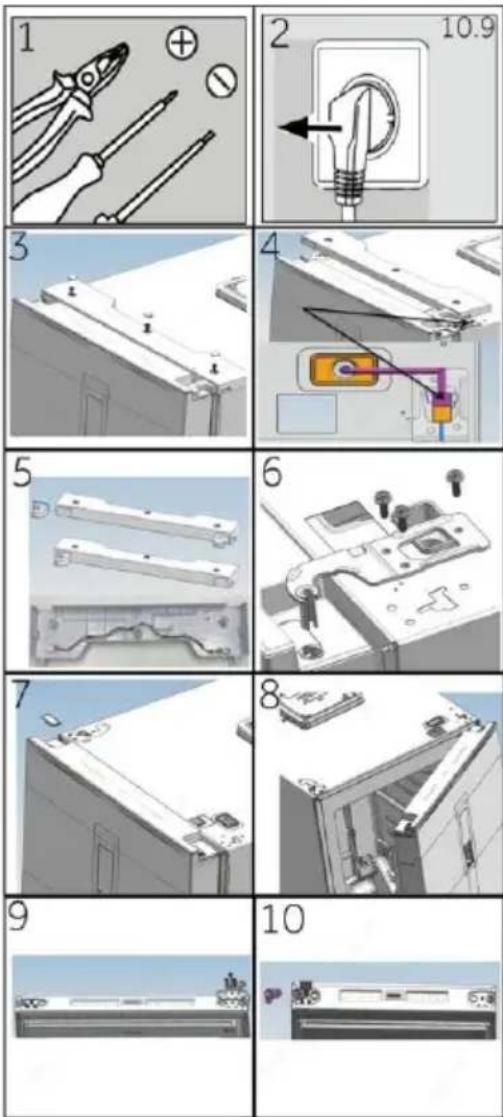

Стъпки за сглобяване (фиг. 10.9):

1. Подгответе необходимите инструменти.
2. Изключете уреда от контакта.
3. Отстранете капака на отвора за винта, болтовете и капака на пантата.

4. Изключете свързващия кабел.

5. Извадете капака на горната лява панта и удължителния кабел на вратата от подаръчната торбичка, както е показано на фигурата, сменете капака на пантата и монтирайте удължителния кабел в слота за окабеляване на капака на пантата.

6. Отстранете винтовете и пантата.

7. Отстранете капака на вратата. Свалете капачето на оста на вратата

8. Отворете и отстранете вратата.

9. Обърнете вратата с главата надолу, отстранете трите винта в долната част на вратата. Отстранете трите винта, ограничителя на вратата и втулката на повдигащия вал в долната част на вратата

10. Извадете втулката на повдигащия вал от подаръчната торбичка. Фиксирайте ограничителя за повдигане, стопера на вратата и трите винта от лявата страна на вратата

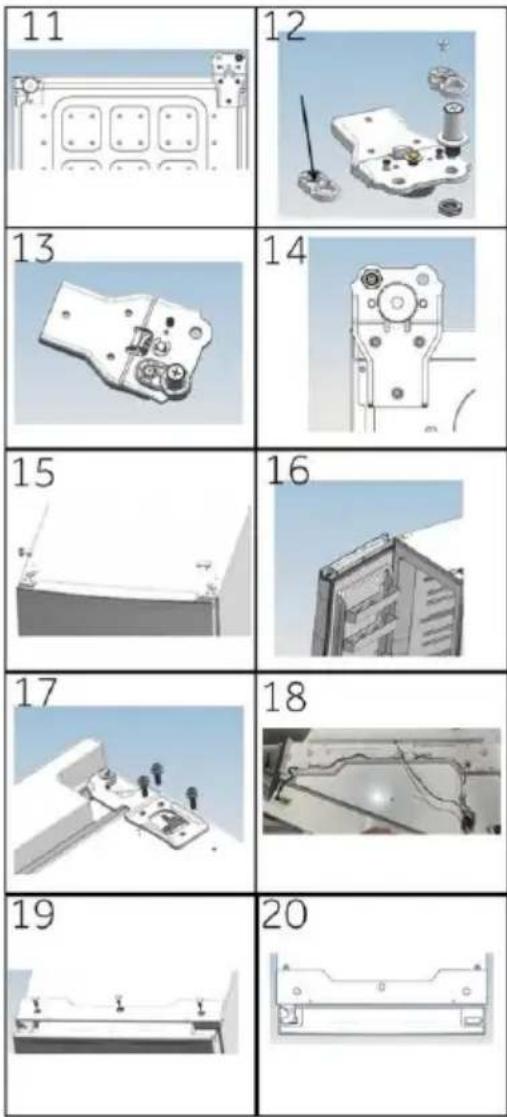

1. Наклонете леко назад шкафа, отстранете трите винта и след това долната панта.
2. Извадете втулката на повдигащия вал от подаръчната торбичка. Отстранете 2 болта, отстранете втулката на повдигащия вал и повдигащия вал
3. Монтирайте втулката на повдигащия вал и повдигащия вал в левия отвор и закрепете с 2 болта. (Добавяне на смазочно масло към вала)
4. Закрепете пантата на противоположната позиция на камерата с 3 винта.
5. От противоположната страна на вратата издърпайте свързващия кабел от лявата страна и го прокарайте през капака на оста от стъпка 5, монтирайте капака на оста. Монтирайте капака на отвора от дясната страна.
6. Монтирайте вратата.
7. Фиксирайте горната дясна горна панта с 3 винта. (Добавете смазочно масло към горната панта преди монтажа)
8. Свържете кабелния сноп, както е показано на фигурата
9. Поставете сглобения капак на пантите от стъпка 5, закрепете трите винта и капаците на отворите за винтове
10. Готово.

11.1. Функции на продукта съгласно регламент (EC) № 2019/2016

Търговска марка	Haier
Идентификатор на модела	H4R306*AH1/H4R306*AH1K
Категория на модела	Вертикален хладилник
Клас на енергийна ефективност	A
Годишно потребление на енергия (kWh/година)	56
Обем за съхранение на хладилната част (л)	176
Обем на охладителната част (л)	125
Температура на другите отделения >14°C	не е приложимо
Система без скреж	Да
Безопасност при прекъсване на захранването (h)	12
Капацитет на охлаждане (кг/12 ч)	5
Климатичен клас Уредът е предназначен за използване при температура на околната среда между 10 °C и 43 °C	Субнормален - тропичен
Максимално ниво на шум (dB)	36
Тип конструкция	свободно стоящ

^1) въз основа на стандартните резултати от теста за 24 часа. Реалното потребление на енергия ще зависи от начина на използване на уреда и неговото местоположение.
Относно подробностите за спецификацията, моля, направете вижте табелата с данни и енергийния етикет вътре в продукта.
Уредът е предназначен за използване при температура на околната среда, както е посочено по-долу:

Субнормален	+10°C~+32°C
Нормален	+16°C~+32°C
Субтропичен	+16°C~+38°C
Тропичен	+16°C~+43°C

11.2. Допълнителни технически данни

Този продукт отговаря на изискванията на всички приложими директиви на ЕО със съответстващите хармонизирани стандарти, които предвиждат маркировка „СЕ“.

Препоръчваме да се консултирате с отдела по обслужване на клиенти на Haier и да използвате оригинални резервни части.

Ако имате проблем с Вашия уред, първо проверете раздела „ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ“

Ако не успеете да намерите решение там, моля, обърнете се към

▶ Вашия местен търговецили

▶ в частта „Помощно обслужване“ на www.haier.com, където можете да намерите телефонни номера и често задавани въпроси и където можете да активирате заявката за услуга.

За да се свържете с нашия отдел за обслужване на клиенти, се уверете, че разполагате със следните данни. Информацията може да бъде намерена на табелката с данни.

Модел ____

Сериен №

Също така проверете предоставената с продукта гаранционна карта, в случай че е предоставена гаранция.

За общи професионални запитвания, моля, намерете по-долу нашите адреси в Европа:

Европейски адрес на Haier
Държава*	Пощенски адрес	Държава*	Пощенски адрес
Италия	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseИТАЛИЯ	Франция	Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineФРАНЦИЯ
ИспанияПортугалия	Haier Iberia SLPg. Garcia Faria, 49-5108019 БарселонаИСПАНИЯ	Белгия-FRБелгия-NLНидерландияЛюксембург	Haier Benelux SAAnderlechtRoute de Lennik 451БЕЛГИЯ
ГерманияАвстрия	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgГЕРМАНИЯ	ПолшаЧехияУнгарияГърцияРумънияРусия	Haier Poland Sp. z o.o.Al. Jerozolimskie 181B02-222 WarszawaПОЛША
Велико-британия	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRВЕЛИКОБРИТАНИЯ

*За повече информация, моля, вижте www.haier.com
