BEDIENUNGSANLEITUNG H4R306WAH1 HAIER

Vielen Dank für den Kauf eines Haier-Produkts. Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie dieses Gerät benutzen. Die Anleitung enthält wichtige Informationen, die Ihnen dabei helfen, das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten. Bewahren Sie diese Anleitung an einem geeigneten Ort auf, damit Sie jederzeit für die sichere und ordnungsgemäße Verwendung des Geräts darauf zurückgreifen können. Wenn Sie das Gerät verkaufen, weggeben oder bei einem Umzug zurücklassen, vergewissern Sie sich, dass diese Anleitung auch beigelegt wird, damit sich der neue Besitzer mit dem Gerät und den Sicherheitshinweisen vertraut machen kann.

Legende Allgemeine Informationen und Tipps

Warnung - Wichtige Sicherheitsinformationen

Entsorgung Tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit bei. Die Verpackung zum Recyceln in die entsprechenden Behälter entsorgen. Unterstützen Sie das Recycling von Elektro- und Elektronik-Altgeräten. Entsorgen Sie Geräte, die mit diesem Symbol gekennzeichnet sind, nicht mit dem Hausmüll. Geben Sie das Produkt an Ihre lokale Recyclinganlage zurück oder wenden Sie sich an Ihre Stadtverwaltung.

Warnung! Erstickungsgefahr! Kältemittel und Gase müssen fachgerecht entsorgt werden. Stellen Sie sicher, dass der Schlauch des Kühlkreislaufs nicht beschädigt ist, bevor er ordnungsgemäß entsorgt wird. Trennen Sie das Gerät von der Stromversorgung. Trennen Sie das Netzkabel und entsorgen Sie es. Entfernen Sie die Tür, den Türverschluss und die Dichtungen, um zu verhindern, dass Kinder und Haustiere im Gerät eingeschlossen werden.DE Inhalt

Lesen Sie vor dem ersten Einschalten des Geräts die folgenden Sicherheitshinweise: WARNUNG! Vor der ersten Inbetriebnahme ► Vergewissern Sie sich, dass keine Transportschäden vorliegen. ► Entfernen Sie alle Verpackungsteile und bewahren Sie sie außerhalb der Reichweite von Kindern auf. ► Warten Sie vor dem Einschalten des Geräts mindestens sechs Stunden, damit der Kühlkreislauf auch sicher und effektiv arbeitet. ► Das Gerät immer mit mindestens zwei Personen transportieren, da es schwer ist. Installation ► Das Gerät sollte an einem gut belüfteten Ort aufgestellt werden. Idealerweise müssen mindestens 10 cm rund um das Gerät frei bleiben. ► Decken Sie die Lüftungsöffnungen nicht ab. ► Stellen Sie das Gerät niemals in einem feuchten Bereich oder an einem Ort auf, wo es mit Wasser nassgespritzt werden könnte. Reinigen Sie Wasserspritzer und Flecken mit einem weichen, sauberen Tuch. ► Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf. ► Installieren und richten Sie das Gerät in einem Bereich ein, der für seine Größe und Verwendung geeignet ist. ► Halten Sie die Lüftungsschlitze am Gerät oder in der Einbaustruktur frei. ► Stellen Sie sicher, dass die elektrischen Informationen auf dem Typenschild der Stromversorgung entsprechen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker. ► Das Gerät wird über eine 220-240 V /50 Hz Stromversorgung betrieben. Abnormale Spannungsschwankungen könnten dazu führen, dass sich das Gerät nicht einschaltet, der Temperaturregler oder Kompressor beschädigt wird, oder dass während des Betriebs ein abnormales Geräusch auftritt. In einem solchen Fall ist ein automatischer Regler anzubringen. ► Verwenden Sie eine separate, geerdete Steckdose für die Stromversorgung, die während der Reinigung leicht zugänglich ist. Das Gerät muss geerdet werden. ► Nur für Großbritannien: Das Gerätenetzkabel ist mit einem 3-adrigen Stecker (Erdungsstecker) ausgestattet, der in eine 3-adrige Norm-Buchse (geerdet) passt. Den dritten StiftDE

WARNUNG! (Erdung) auf keinen Fall kappen oder entfernen. Das Gerät muss so installiert werden, dass der Stecker frei zugänglich ist. ► Verwenden Sie keine Mehrfachsteckadapter und Verlängerungskabel. ► Stellen Sie sicher, dass das Netzkabel nicht durch den Gefrier- schrank eingeklemmt wird. Nicht auf das Netzkabel treten. ► Achten Sie darauf, den Kühlkreislauf nicht zu beschädigen. Täglicher Gebrauch ► Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. ► Kinder unter 3 Jahren vom Gerät fernhalten, es sei denn, sie werden ständig beaufsichtigt. ► Kinder dürfen nicht mit dem Gerät spielen. ► Wenn Kühlgas oder ein anderes brennbares Gas in der Nähe des Geräts austritt, drehen Sie das Ventil des austretenden Gases ab. Öffnen Sie die Türen und Fenster und ziehen Sie nicht den Netzstecker des Gefrierschranks oder eines anderen Haushaltsgeräts. ► Beachten Sie, dass das Gerät für den Betrieb bei einer bestimmten Umgebungstemperatur zwischen 10 und 43 °C eingestellt ist. Es wird empfohlen, das Gerät bei der eingestellten Klimatyp- Ringtemperatur zu verwenden, um einen optimalen Betrieb des Geräts zu gewährleisten. Das Gerät kann verwendet werden, wenn die Umgebungstemperatur nicht niedriger als -15°C ist. ► Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf den Gefrierschrank, um Verletzungen durch Herunterfallen oder elektrische Schläge durch Kontakt mit Wasser zu vermeiden. ► Die Tür nur mit den Griffen öffnen und schließen. Der Spalt zwischen den Türen sowie zwischen den Türen und dem Schrank ist sehr schmal. Stecken Sie nicht Ihre Hände in diese Bereiche, um zu vermeiden, dass Ihre Finger eingeklemmt werden. Öffnen und schließen Sie die Türen des Gefrierschranks nur dann, wenn keine Kinder im Bewegungsbereich der Tür stehen. ► Keine brennbaren, explosionsfähigen oder korrosiven Substanzen im Gerät oder in der Nähe verwenden.1 - Sicherheit

WARNUNG! ► Lagern Sie keine Arzneimittel, Bakterien oder Chemikalien im Gerät. Dieses Gerät ist ein Haushaltsgerät. Es wird davon abgeraten, Materialien aufzubewahren, die extreme Temperaturen erfordern. ► Überprüfen Sie den Zustand der Lebensmittel, wenn die Temperatur im Gefrierschrank angestiegen ist. ► Ziehen Sie den Gerätestecker aus der Steckdose, falls die Strom- versorgung unterbrochen wird oder bevor Sie das Gerät reinigen. Warten Sie vor dem Neustart mindestens 5 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann. ► Verwenden Sie keine elektrischen Geräte im Inneren der Lebensmittelfächer des Geräts, es sei denn, sie werden vom Hersteller empfohlen. ► Wenn die Lampen beschädigt sind, müssen sie durch den Hersteller oder durch einen qualifizierten Servicetechniker ausgetauscht werden. Wartung/Reinigung ► Kinder müssen beaufsichtigt werden, wenn sie das Gerät reinigen und warten. ► Trennen Sie das Gerät von der Stromversorgung, bevor Sie eine routinemäßige Wartung durchführen. Warten Sie vor dem Neustart mindestens 5 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann. ► Fassen Sie beim Herausziehen des Gerätesteckers aus der Steckdose, den Stecker und nicht das Kabel an. ► Kratzen Sie Frost und Eis nicht mit scharfkantigen Gegenständen ab. Verwenden Sie keine Sprays, elektrischen Heizgeräte, Haartrockner zum Abtauen oder Dampfreiniger im Gerät, um Beschädigungen der Kunststoffteile zu vermeiden. ► Verwenden Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauvorgang zu beschleunigen, es sei denn, dies wird vom Hersteller so empfohlen. ► Das Gerät während der Reinigung nicht besprühen oder Wasser darauf schütten. ► Das Gerät nicht mit Wasser besprühen oder mit Dampf reinigen.DE

WARNUNG! ► Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden. ► Versuchen Sie nicht, das Gerät selbst zu reparieren, zu zerlegen oder zu verändern. Bei Reparaturen wenden Sie sich bitte an unseren Kundenservice. Information zu Kältemittelgas WARNUNG! Das Gerät enthält das brennbare Kältemittel ISOBUTAN (R600a). Stellen Sie sicher, dass der Kühlkreislauf während des Transports oder der Installation nicht beschädigt wird. Auslaufendes Kältemittel kann Augenverletzungen verursachen oder sich entzünden. Falls Schäden aufgetreten sind, halten Sie sich von offenen Brandquellen fern, lüften Sie den Raum gründlich, stecken Sie die Netzkabel des Geräts oder eines anderen Geräts nicht ein oder aus. Informieren Sie den Kundenservice. Falls die Augen mit dem Kältemittel in Kontakt kommen, sofort unter fließendem Wasser ausspülen und den Augenarzt verständigen.

WARNUNG! ► Achten Sie darauf, dass kein Feuer entstehen kann, indem brennbares Material sich entzündet. ► WARNUNG: Beim Aufstellen des Geräts darauf achten, dass das Stromkabel nicht eingeklemmt oder beschädigt wird. ► WARNUNG: Keine Mehrfachsteckdosen oder tragbaren Netzteile hinter dem Gerät positionieren. ► Lagern Sie keine explosiven Substanzen mit entzündlichen Treibgasen wie Sprühdosen in diesem Gerät. ► Da in dem Gefrierschrank brennbare Kältemittel verwendet werden, sollten Sie bei der Installation, Handhabung, Bedienung und Wiederverwertung des Geräts sehr vorsichtig sein. ► Bitte wenden Sie sich an den Kundendienst, um das Gerät zu entsorgen, da entzündliches Treibgas im Gerät verwendet wurde.2 - Bestimmungsgemäße Verwendung

2 - Bestim mungsgemäße Verwendu ng

2.1. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich für den Hausgebrauch und vergleichbare Verwendungen bestimmt, wie zum Beispiel: - Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen; - In landwirtschaftlichen Betrieben, für die Nutzung durch Gäste von Hotels, Pensionen und ähnlichen Unterkünften; - Bed & Breakfast (B&B); - Catering-Dienste und ähnliche, nicht kommerzielle Zwecke. Dieses Gerät ist zum Kühlen von Lebensmitteln bestimmt. Es wurde ausschließlich für den Einsatz in trockenen Innenräumen entwickelt. Das Gerät ist nicht für die kommerzielle oder industrielle Nutzung bestimmt. Bei Bedarf kann dieses Gerät als Lagerfach für frische Lebensmittel verwendet werden. Änderungen oder Anpassungen am Gerät sind nicht erlaubt. Eine unsachgemäße Verwendung kann zu Gefahren und zum Verlust von Garantieansprüchen führen. 2.2. Zubehör Überprüfen Sie das Zubehör und die Dokumentation gemäß dieser Liste: Energie-Kennzeichnung Garantiekarte Schnellanleitung Anschluss Benutzerhandbuch Türverlängerungskabel Oberes linkes Scharnier für den Wechsel des Türanschlags Scharnierabdeckung oben links AchsenabdeckungenDE

3 - Produktbeschreibung

3 - Pro duktbeschreibung

Hinweis: Unterschiede Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen. Bild des Geräts (Abb. 3)

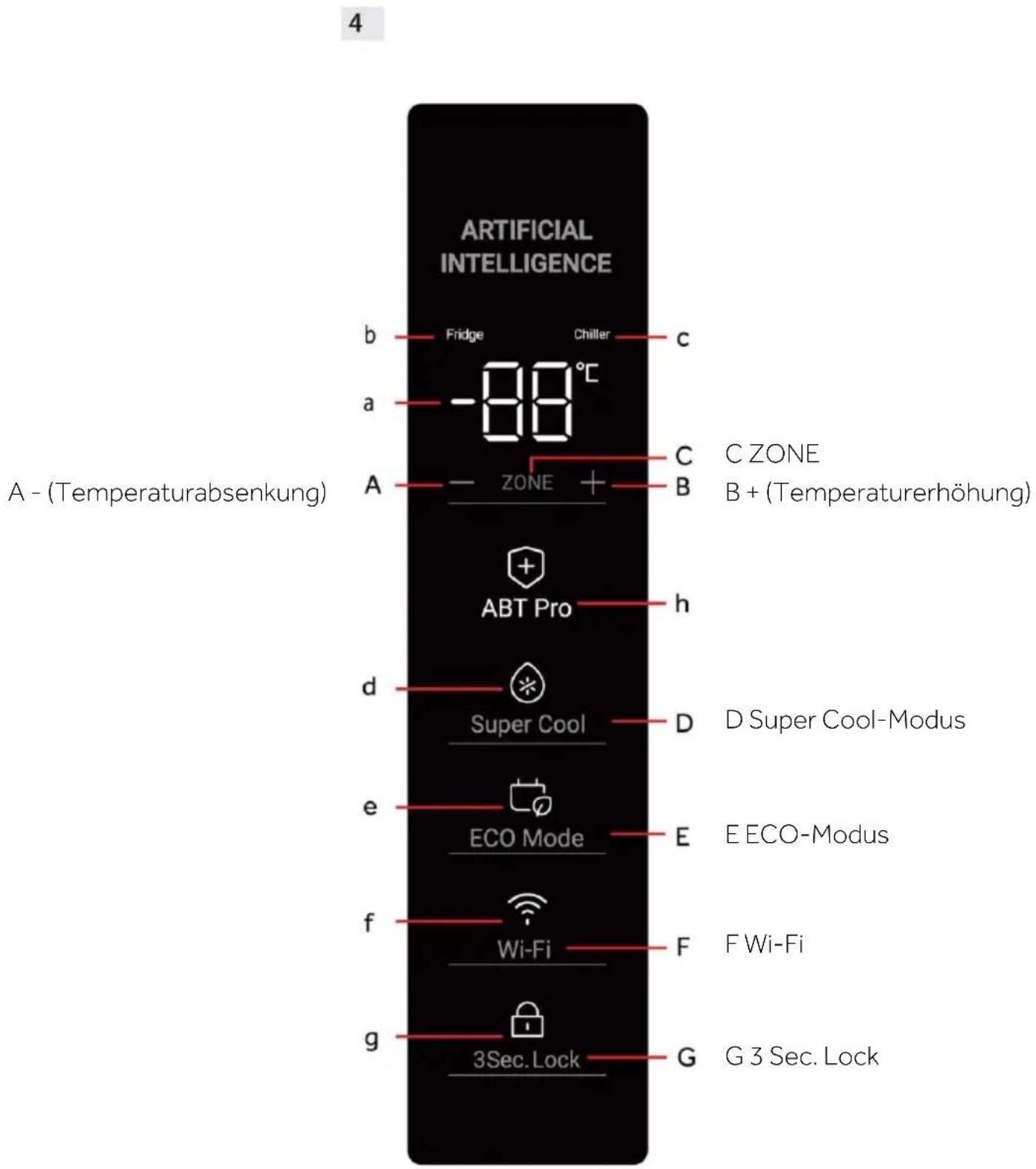

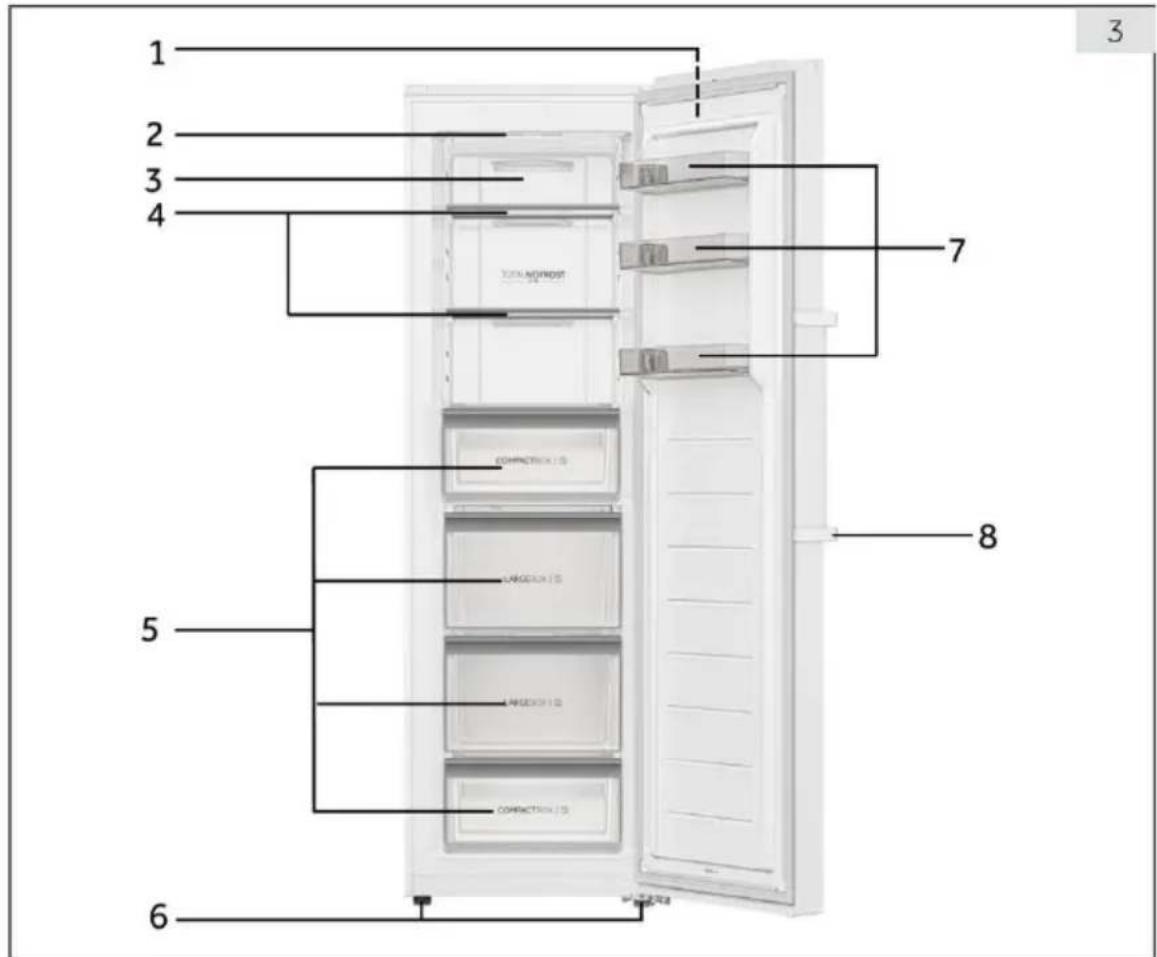

1 Bedienfeld 2 LED-Beleuchtung 3 Luftkanal 4 Einlegeböden aus Glas 5 Schubladen 6 Verstellbare Füße 7 Abnehmbare Türablagen 8 Türgriff Hinweis: Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse <G>.4 - Bedienfeld

5.1. Vor der ersten Inbetriebnahme ► Entfernen Sie alle Verpackungsmaterialien, bewahren Sie diese außerhalb der Reichweite von Kindern auf und entsorgen Sie sie umweltfreundlich. ► Reinigen Sie das Gerät innen und außen mit Wasser und einem milden Reinigungsmittel, bevor Sie Lebensmittel hineinlegen. ► Warten Sie nach dem Nivellieren und Reinigen mindestens sechs Stunden, bevor Sie das Gerät an die Stromversorgung anschließen. Siehe Abschnitt INSTALLATION. ► Kühlen Sie die Fächer zwei Stunden lang auf hoher Stufe vor, bevor Sie die Lebensmittel einlegen. 5.2. Ein- und Ausschalten des Geräts Das Gerät ist sofort in Betrieb, wenn es an die Stromversorgung angeschlossen wird. Die Zone „Chiller“ ist automatisch auf 0°C eingestellt. Die Zone „Kühlschrank“ ist automatisch auf 4°C eingestellt. Dies ist die empfohlene Einstellung und die ideale Temperatur zum Kühlen von Lebensmitteln. Falls gewünscht, können Sie die Temperatur manuell ändern. Siehe EINSTELLUNG DER TEMPERATUR. Die Leuchtanzeigen (a-g) blinken einmal nacheinander. Ist die Tür geschlossen, schaltet sich das Display nach 30 Sekunden aus. Die Displaysperre kann aktiviert sein. Hinweis: Voreinstellungen ► Das Gerät ist auf die empfohlene Temperatur von 0ºC für „Chiller“ und 4ºC für „Kühlschrank“ voreingestellt. Unter normalen Bedingungen brauchen Sie keine Umgebungstemperatur einzustellen. ► Wenn das Gerät, nachdem es von der Hauptstromversorgung getrennt wurde, wieder eingeschaltet wird, kann es bis zu 5 Stunden dauern, bis die richtige Temperatur erreicht ist. Räumen Sie das Gerät vor dem Ausschalten aus. Schalten Sie das Gerät aus, indem Sie den Netzstecker aus der Steckdose ziehen. 5.3. Standby-Modus des Displays Wenn die Tür geschlossen ist, schaltet sich das Display nach 30 Sekunden ohne Bedienung automatisch aus. Das Display wird automatisch gesperrt. Es leuchtet automatisch auf, wenn Sie eine Taste berühren oder die Tür öffnen. 5.4. Sperren und Entsperren des Displays Automatische Sperre Die Anzeige wird nach etwa 30 Sekunden ohne Bedienung automatisch gesperrt. Manuelle Sperre Wenn das Display entsperrt ist, drücken Sie die Taste „3 Sec. Lock“ (G) und halten Sie sie 3 Sekunden lang gedrückt; nach einem Piepton leuchtet die Anzeige „3 Sec. Lock“ (g) auf, das Display ist gesperrt. Wenn das Display gesperrt ist, drücken Sie die Taste „3 Sec. Lock“ (G) und halten Sie sie 3 Sekunden lang gedrückt; nach einem Piepton erlischt die Anzeige „3 Sec. Lock“ (g) und das Display ist entsperrt.5 - Verwendung

Hinweis: Display-Sperre Wenn das Display gesperrt ist, sind Funktionen wie Temperatureinstellung oder Super Cool deaktiviert. Wird versucht, diese Funktionen einzustellen, blinkt die Anzeige „3 Sec. Lock“ dreimal, um daran zu erinnern, dass das Display gesperrt ist. 5.5. Kühlschrank/Chiller – Umschaltung und Temperaturanzeige Drücken Sie die Taste C, um das Gerät zwischen Kühlschrank und Chiller umzuschalten und die interne Echtzeittemperatur anzuzeigen. 5.6. Temperatureinstellung Temperaturbereich des Chillers: 0ºC ~ 2ºC; Temperaturbereich des Kühlschranks: 2ºC ~ 8ºC; Wenn das Display entsperrt ist, kann durch Berühren von „-“ (A) und „+“ (B) eine andere Temperatur eingestellt werden, die auf der Anzeige (a) blinkt; dieser Vorgang wird von Signaltönen begleitet. 5 Sekunden nach dem Anhalten hört die Anzeige (a) auf zu blinken und zeigt die Einstellung an, bis sich die Anzeige ausschaltet. Die eingestellte Temperatur wird angezeigt, nachdem die Kühlwirkung erreicht ist. Hinweis: Einstellung der Temperatur ► Im Super Cool-Modus und im ECO-Modus kann die Temperatur im Kühlschrankbetrieb nicht eingestellt werden. ► Nachdem das Temperaturniveau eingestellt wurde, wird die Einstellung direkt angezeigt, bis das Display ausgeschaltet ist; danach leuchtet das Display wieder auf und zeigt die Kühlschranktemperatur vor der Einstellung an. 5.7. Super Cool-Modus (D) Wenn das Display entsperrt ist und Sie „Super Cool-Modus“ (D) berühren, leuchtet die Anzeige „Super Cool-Modus“ (d) auf und der Kühlschrank arbeitet im Super Cool-Modus. Um den Super Cool-Modus manuell zu deaktivieren, wiederholen Sie die obigen Schritte und die Anzeige „Super Cool-Modus“ (d) leuchtet schwach. Hinweis: Super Cool ► 3 Stunden nach Aktivierung des Super Cool-Modus wird dieser automatisch beendet. Der Kühlschrank beendet den Modus und kehrt zur ursprünglichen Einstellung zurück. ► Im Super Cool-Modus kann die Kühltemperatur nicht eingestellt werden. Wenn Sie dies tun, blinkt die Super Cool-Anzeige eine Weile, um darauf hinzuweisen, dass sich der Kühlschrank im Super Cool-Modus befindet. 5.8. ECO-Modus (E) Im ECO-Modus wird Energie gespart. Die Temperatur wird im Kühlschrankmodus auf 8ºC eingestellt. Wenn das Display entsperrt ist und Sie „ECO-Modus“ (E) berühren, leuchtet die Anzeige „ECO-Modus“ (e) auf und der Kühlschrank arbeitet im ECO-Modus. Um den ECO-Modus manuell zu deaktivieren, wiederholen Sie die obigen Schritte und die Anzeige „ECO-Modus“ (e) leuchtet schwach.DE

Hinweis: Super Cool Im ECO-Modus kann die Kühltemperatur nicht eingestellt werden. Wenn Sie dies tun, blinkt die ECO Mode-Anzeige eine Weile, um darauf hinzuweisen, dass sich der Kühlschrank im ECO-Modus befindet.

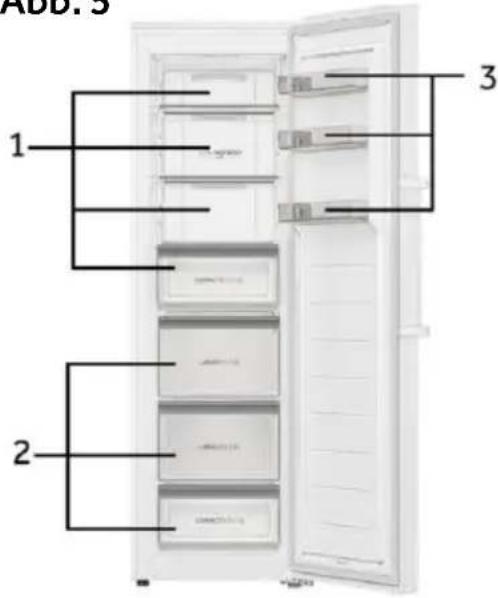

Verschiedene Lebensmittel sollten entsprechend ihrer Eigenschaften an verschiedenen Stellen eingeräumt werden (Abb.5). 1 Eingelegte Lebensmittel, Konserven, Obst, Gemüse, Salat usw. 2 Fleischprodukte, Snacks usw. 3 Eier, Konserven, Gewürze, Getränke und abgefüllte Lebensmittel, usw. Für den Kühlmodus ohne 4-Sterne-Fach: Dieses Kühlgerät ist nicht zum Einfrieren von Lebensmitteln geeignet. Lebensmittel können im Kühlschrank bei einer Temperatur von mindestens -4 °C je nach Beschaffenheit 1 bis 2 Monate gelagert werden (z. B. Fleisch: 1-2 Tage, Gemüse: 3-5 Tage, Eier: 1-2 Monate). Damit das Verfallsdatum nicht abläuft, notieren Sie sich das Datum, in dem die Lebensmitteln in den Kühlschrank gelegt wurden, das Verfallsdatum und den Namen des Lebensmittels auf der Verpackung. Unterschiedliche Lebensmittel können unterschiedlich lange gelagert werden. 5.9. ABT Pro Der Kühlschrank ist mit einem antibakteriellen Modul ausgestattet, das nach dem Einschalten selbstständig arbeitet, so dass der Benutzer nicht tätig werden muss. Die Anzeige (h) leuchtet auf und zeigt an, dass das Modul in Betrieb ist. 5.10. Ausschaltspeicher Dieser Kühlschrank speichert die Einstellungen, die vor einem Stromausfall eingestellt waren. Wenn der Kühlschrank wieder eingeschaltet wird, kehrt er zu den Einstellungen vor dem Ausschalten zurück und funktioniert weiter. Die Displaysperre wird nicht gespeichert, nach dem Wiedereinschalten ist das Display entsperrt. 5.11. Türöffnungsalarm Wenn der Kühlschrank länger als 3 Minuten geöffnet ist, ertönt der Kühlschrankalarm: Zwischen 3 und 7 Minuten ertönt der Kühlschrankalarm alle 30 Sekunden; bei mehr als 7 Minuten ertönt der Kühlschrankalarm alle 5 Sekunden, bis die Tür geschlossen wird. Wenn der Kühlschrank alle 5 Sekunden einen Alarmton abgibt, drücken Sie zu diesem Zeitpunkt eine beliebige Taste, und der Alarmton verschwindet. Türöffnungsalarm Das Licht im Kühlschrank geht mehr als 7 Minuten nach dem Öffnen des Kühlschranks aus.

5.12. Fehleranzeige Dieser Kühlschrank ist mit einer Fehleranzeige ausgestattet. Wenn ein Fehler auftritt, zeigt das Display blinkende Codes für verschiedene Fehler an. In dieser Situation könnte der Kühlschrank noch kühlen, aber der Benutzer sollte sich so schnell wie möglich an den Kundendienst wenden, um den Kühlschrank optimal steuern zu können. 5.13. Wi-Fi Nachdem der Kühlschrank mit Wi-Fi verbunden wurde, kann er über eine mobile App ferngesteuert werden. (Spezifische Konfigurationsmethoden finden Sie auf der Konfigurationsseite) 6 - Energiesparti pps Energiespartipps ► Stellen Sie sicher, dass das Gerät ordnungsgemäß belüftet ist (siehe INSTALLATION). ► Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf. ► Vermeiden Sie unnötig niedrige Temperaturen im Gerät. Je niedriger die im Gerät eingestellte Temperatur ist, desto höher ist der Energieverbrauch. ► Lassen Sie warme Mahlzeiten erst abkühlen, bevor Sie diese in den Kühlschrank stellen. ► Öffnen Sie die Gerätetür so wenig und so kurz wie möglich. ► Vergewissern Sie sich, dass die Tür immer richtig schließt und dass die eingeräumten Lebensmittel dies nicht verhindern. Halten Sie die Türdichtungen sauber. ► Reinigen Sie die Rückseite des Geräts regelmäßig. Angesammelter Staub erhöht den Energieverbrauch. ► Die energiesparendste Konfiguration erfordert, dass die Schubladen, die Lebensmit- telboxen und die Einlegeböden im Gerät so wie geliefert eingesetzt und die Lebensmittel so eingelegt werden, dass sie den Luftauslass des Kanals nicht blockieren.

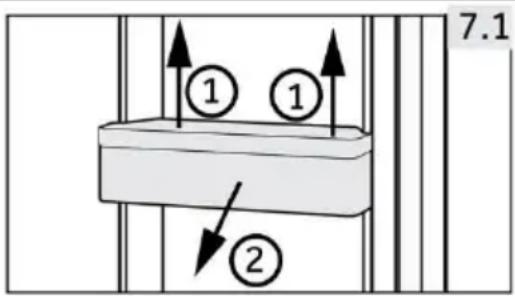

7.1. Abnehmbare Türablagen Die Türablage kann zur Reinigung herausgenommen werden: Halten Sie dazu die Ablage mit beiden Händen fest, heben Sie sie nach oben (1) und ziehen Sie sie heraus (2) (Abb. 7-1). Um die Türablage wieder einzusetzen, werden die oben ge-nannten Schritte in umgekehrter Reihenfolge durchgeführt.

7.2. Einlegeböden aus Glas

1. Um einen Einlegeboden herauszunehmen, heben Sie

ihn an der Hinterkante an (1) und ziehen Sie ihn heraus (2) (Abb. 7.2).

2. Um ihn wieder einzubauen, setzen Sie ihn auf die

Träger an beiden Seiten und schieben sie ihn ganz nach hinten, bis die Rückseite des Einlegebodens in den Schlitzen an den Seiten steckt.

8 - Pflege und Reinigung

8 - Pfl ege und Reinigung

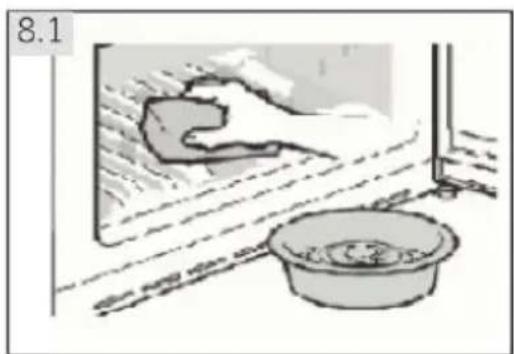

WARNUNG! Trennen Sie das Gerät vor der Reinigung von der Stromversorgung. 8.1. Allgemeines Reinigen Sie das Gerät, wenn nur wenig oder keine Lebensmittel gelagert werden. WARNUNG! ► Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure- oder Alkalilösungen. Bitte reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Gefrierschränke, um Beschädigungen zu vermeiden. ► Das Gerät während der Reinigung nicht besprühen oder Wasser darauf schütten. ► Kratzen Sie Frost und Eis nicht mit scharfkantigen Gegenständen ab. ► Verwenden Sie keine Sprays, elektrischen Heizgeräte, Haartrockner zum Abtauen oder Dampfreiniger im Gerät, um Beschädigungen der Kunststoffteile zu vermeiden. ► Reinigen Sie die kalten Einlegeböden aus Glas nicht mit heißem Wasser. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt. ► Berühren Sie nicht die Innenfläche des Kühlfachs, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten. ► Überprüfen Sie bei einem eventuellen Temperaturanstieg den Zustand des Kühlguts. ► Versuchen Sie nicht, das Gerät selbst zu reparieren. Bei Reparaturen wenden Sie sich bitte an unseren Kundendienst.

► Halten Sie die Türdichtung immer sauber. ► Reinigen Sie das Innere und das Gehäuse des Geräts mit einem weichen Tuch oder einem Schwamm, der mit warmem Wasser und einem neutralen Reinigungsmittel angefeuchtet wurde (Abb. 8.1). ► Wischen Sie den Kühlschrank mit einem feuchten Tuch gründlich aus und trocknen Sie ihn mit einem weichen Tuch ab. ► Reinigen Sie Geräteteile nicht in einer Geschirrspülmaschine. ► Reinigen Sie das Zubehör nur mit warmem Wasser und einem milden und neutralen Reinigungsmittel.8 - Pflege und Reinigung

Das Benutzerhandbuch enthält Anleitungen für die Verwendung und den Betrieb mehrerer Modelle. Bitte beachten Sie die Anleitungen für die gekauften Modelle. Schritte zur Reinigung der Schubladen

1. Entfernen Sie die vordere Abdeckung der Schublade:

2. Reinigung des Schubladenkörpers:

3. Reinigung der Schubladenabdeckung:

4. Einbau nach der Reinigung:

Reinigung der Türdichtung

1. Entfernen der Türdichtung:

2. Reinigung der Türdichtung

3. Einbau nach der ReinigungDE

8 - Pflege und Reinigung

8.2. Nichtverwendung über einen längeren Zeitraum Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird: ► Nehmen Sie die Lebensmittel heraus. ► Ziehen Sie das Netzkabel ab. ► Reinigen Sie das Gerät wie oben beschrieben. ► Lassen Sie die Tür und die Schubladen des Gefrierschranks offen, um zu verhindern, dass sich schlechte Gerüche bilden. Entfernen Sie die Tür des Geräts (öffnen Sie die Tür und halten Sie sie vor dem Herausdrehen der Schrauben fest), um zu verhindern, dass Kinder in das Gerät gelangen und darin eingeschlossen werden. Hinweis: Ausschalten Um die Lebensdauer des Geräts zu gewährleisten, schalten Sie es nur dann aus, wenn es unbedingt notwendig ist. 8.3. Verstellen des Geräts

1. Nehmen Sie alle Lebensmittel heraus und ziehen Sie den Gerätestecker aus der

2. Befestigen Sie die Einlegeböden und andere bewegliche Teile im Gefrierschrank mit

3. Schließen Sie die Tür und befestigen Sie sie mit Klebeband.

4. Kippen Sie den Gefrierschrank um maximal 45°, um eine Beschädigung des

Kühlsystems zu vermeiden.

5. Umwickeln Sie die Füße des Gefrierschranks mit Verpackungsmaterial, um zu

vermeiden, dass der Boden zerkratzt wird. Verstellen Sie den Gefrierschrank niemals gewaltsam. WARNUNG! ► Heben Sie das Gerät nicht an seinen Griffen an. ► Stellen Sie das Gerät niemals waagerecht auf den Boden.9 - Fehlerbehebung

Viele auftretende Probleme können von Ihnen selbst ohne spezifische Fachkenntnisse gelöst werden. Bei Problemen prüfen Sie bitte alle angezeigten Möglichkeiten und befolgen Sie die nachstehenden Anweisungen, bevor Sie einen Kundendienst kontaktieren. Siehe KUNDENSERVICE. WARNUNG! ► Schalten Sie das Gerät vor der Wartung aus und ziehen Sie den Netzstecker aus der Steckdose. ► Elektrische Geräte sollten nur von qualifizierten Fachelektrikern repariert werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können. ► Eine beschädigte Lieferung sollte nur vom Hersteller, von seinem Service- Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden. Der akustische Alarm kann durch Drücken einer beliebigen Taste ausgeschaltet werden. 9.1. Fehlerbehebung Problem Mögliche Ursache Mögliche Behebung Der Kompressor funktioniert nicht.

• Der Netzstecker ist nicht an die Steckdose angeschlossen.

• Den Netzstecker anschließen. Das Gerät läuft häufig oder zu lange.

• Die Innen- oder Außentemperatur ist zu hoch.

• In diesem Fall ist es normal, dass das Gerät länger läuft.

• Das Gerät wurde über einen längeren Zeitraum ausgeschaltet.

• Normalerweise dauert es 8 bis 12 Stunden, bis das Gerät vollständig abgekühlt ist.

• Die Tür des Geräts wurde nicht richtig geschlossen.

• Tür schließen und sicherstellen, dass das Gerät auf einem ebenem Untergrund steht und dass keine Lebensmittel oder Behälter gegen die Tür stoßen.

• Die Tür wurde zu häufig oder zu lange geöffnet.

• Tür nicht zu häufig öffnen.

• Die Temperatur ist zu niedrig eingestellt.

• Die Temperatur höher einstellen, bis eine zufriedenstellende Temperatur erreicht ist. Es dauert 3 Stunden, bis sich die Temperatur stabilisiert hat.

• Die Türdichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.

• Die Türdichtung reinigen oder vom Kundendienst ersetzen lassen.

• Die erforderliche Luftzirkulation ist nicht gewährleistet.

• Für eine ausreichende Belüftung sorgen.

• Das Innere des Geräts ist mit Eis bedeckt.

• Das Gerät abtauen.DE

Problem Mögliche Ursache Mögliche Behebung Das Gerät macht abnormale Geräusche.

• Das Gerät befindet sich nicht auf einem ebenen Untergrund.

• Das Gerät nivellieren.

• Das Gerät berührt einen Gegenstand in seiner Nähe.

• Die Gegenstände um das Gerät herum entfernen.

• Das Gerät steht auf einem Holzboden oder in der Nähe von Holzwänden.

• Holz verstärkt die Geräusche. Das Gerät woanders aufstellen. Das Gerät macht ein klickendes Geräusch

• Das ist normal. Dies wird durch das Ein- oder Ausschalten des Kühlaggregats verursacht.

Es ist ein leichtes Geräusch zu hören, ähnlich wie dem von fließendem Wasser.

Das Gerät macht ein Motorgeräusch

• Das Kühlaggregat hat sich gerade eingeschaltet. Das ist normal

Das Innere des Geräts ist nicht kalt genug.

• Die Temperatur ist zu hoch eingestellt.

• Die Temperatur zurücksetzen.

• Es wurden zu warme Lebensmittel gelagert.

• Die Lebensmittel immer erst abkühlen lassen, bevor Sie sie hineinlegen.

• Es wurden zu viele Lebensmittel auf einmal hineingelegt.

• Nur kleinere Mengen an Lebensmitteln hineinlegen.

• Die Lebensmittel liegen zu dicht beieinander.

• Zwischen mehreren Lebensmitteln einen Abstand lassen, damit die Luft zirkulieren kann.

• Die Tür ist nicht richtig geschlossen.

• Die Tür wurde zu häufig oder zu lange geöffnet.

• Tür nicht zu häufig öffnen. Das Innere des Geräts ist zu kalt.

• Die Temperatur ist zu niedrig eingestellt.

• Die Temperatur zurücksetzen. Auf der Oberfläche des Geräts sammelt sich Feuchtigkeit an.

• Das Klima ist zu warm und zu feucht.

• Das ist bei feuchtem Klima normal und ändert sich, wenn die Feuchtigkeit abnimmt. Mit einem Tuch trocken wischen. Starke Eisbildung und Frost im Gefrierfach.

• Die Lebensmittel sind nicht angemessen verpackt.

• Die Lebensmittel immer gut verpacken.

• Die Tür ist nicht richtig geschlossen.

• Die Tür wurde zu häufig oder zu lange geöffnet.

• Tür nicht zu häufig öffnen.9 - Fehlerbehebung

Problem Mögliche Ursache Mögliche Behebung

• Die Türdichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.

• Die Türdichtung reinigen oder vom Kundendienst ersetzen lassen.

• Etwas im Inneren des Geräts verhindert, dass die Tür richtig schließt.

• Die Einlegeböden, Türablagen oder Behälter so versetzen, dass die Tür richtig schließt. Das Kühlsystem funktioniert nicht.

• Der Netzstecker ist nicht an die Steckdose angeschlossen.

• Netzstecker anschließen.

• Die Stromversorgung ist nicht intakt.

• Die Stromversorgung des Raums überprüfen. Den örtlichen Stromversorger anrufen! Die Seitenwände des Geräts und die Türleiste werden warm.

Sie hören ein Alarmsignal.

• Die Tür ist offen • Die Temperatur im Gerät ist zu hoch

• Die Tür oder schließen oder den Alarm manuell ausschalten. Die Tür ist schwer zu öffnen.

• Sobald das Gerät in Betrieb ist, entsteht ein internes Vakuum.

• Öffnen Sie die Tür mit der Türdichtung vorsichtig, damit Luft in das Gerät eindringen kann. Die Tür lässt sich nicht richtig schließen. Die Tür bleibt immer einen Spalt offen.

• Aufgrund der niedrigen Temperatur im Gerät kann die Türdichtung leicht hart werden und sich verformen.

• Verwenden Sie einen Haartrockner oder legen Sie ein heißes Handtuch auf die Stelle, an der die Dichtung verformt ist. Wenn die Türdichtung wieder weich ist, schließen Sie die Tür und drücken Sie sie fest an. Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkei, 1 Jahr für Großbritannien, 1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für Marokko, 6 Monate für Algerien, für Tunesien keine gesetzliche Gewährleistung erforderlich. Thermostate, Temperatursensoren, Leiterplatten und Leuchtmittel sind für einen Zeitraum von mindestens sieben Jahren nach Inverkehrbringen des letzten Geräts des Modells erhältlich. Türgriffe, Türscharniere, Ablagen und Schubladen für eine Mindestdauer von sieben Jahren und Türdichtungen für eine Mindestdauer von 10 Jahren, nachdem das letzte Gerät des Modells in Verkehr gebracht wurde.DE

10.1. Auspacken WARNUNG! ► Das Gerät ist schwer. Transportieren oder bewegen Sie es immer mit mindestens zwei Personen. ► Bewahren Sie sämtliche Verpackungsmaterialien außerhalb der Reichweite von Kindern auf und entsorgen Sie sie umweltfreundlich. ► Nehmen Sie das Gerät aus der Verpackung. ► Entfernen Sie alle Verpackungsmaterialien. 10.2. Umgebungsbedingungen Die Raumtemperatur sollte immer zwischen 10 °C und 43 °C liegen, da sie die Temperatur im Inneren des Geräts und dessen Energieverbrauch beeinflussen kann. Das Gerät nicht in der Nähe anderer wärmeemittierender Geräte (Ofen, Kühlschränke) installieren.

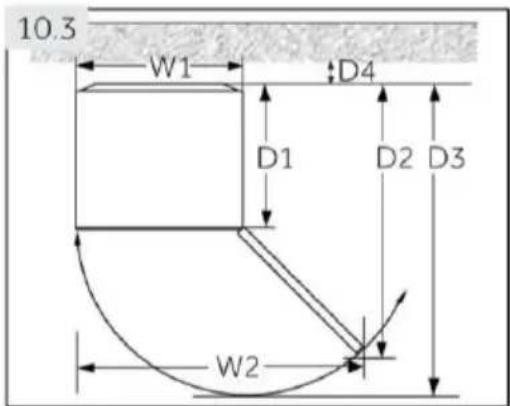

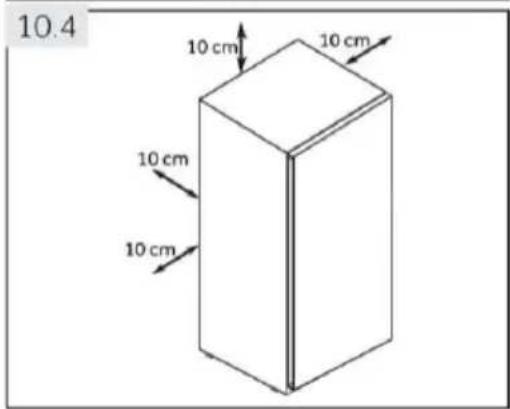

10.3. Platzbedarf Erforderlicher Platz zum Öffnen der Tür (Abb. 10.3): Breite in mm Tiefe in mm Abstand zur Wand in mm Modellkennung

H4R306W*H1/ H4R306W*H1K Dieses Gerät ist nicht zur Verwendung als Einbaugerät bestimmt. 10.4. Platzbedarf für eine ausreichende Belüftung Damit eine ausreichende Belüftung des Geräts gewährleistet wird, müssen die Sicherheitshinweise zum ausreichenden Platzbedarf beachtet werden (Abb. 10.4). 10.5. Geräteausrichtung Das Gerät sollte auf einer flachen und festen Oberfläche aufgestellt werden. Wird das Gerät auf einem Sockel aufgestellt, müssen dafür robuste und feuerfeste Materialien verwendet werden. Verwenden Sie niemals Verpackungsmaterialien aus Schaumstoff als Sockel.

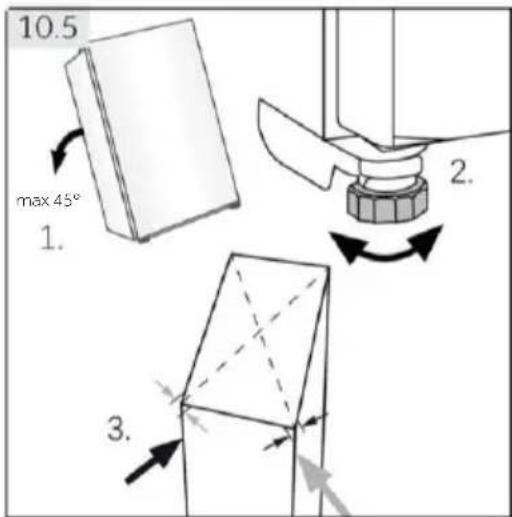

1. Das Gerät leicht nach hinten neigen (Abb. 10.5).

2. Die Stellfüße auf die gewünschte Höhe justieren.

3. Die Stabilität kann durch abwechselndes

Anschlagen gegen die Diagonalen überprüft werden. Das leichte Schwanken sollte in beide Richtungen gleich sein. Anderenfalls kann sich der Rahmen verziehen: Mögliche undichte Türdichtun- gen sind die Folge. Eine geringe Neigung nach hinten erleichtert das Schließen der Tür. max 45º10 - Installation

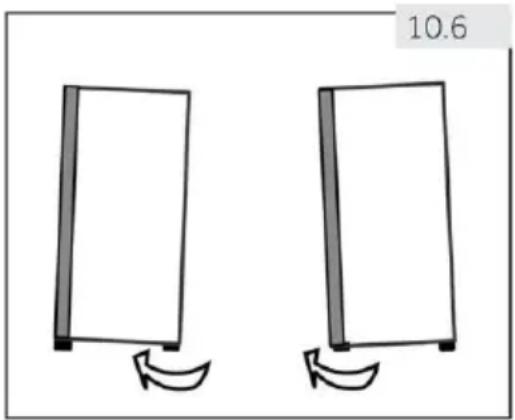

10.6. Verwendung der verstellbaren Füße Wenn der Kühlschrank nicht stabil steht, können die Füße angepasst werden: Drehen Sie die verstellbaren Füße in Pfeilrichtung (Abb. 10.6), um sie nach oben oder unten zu verstellen: ► Durch Drehen der Füße im Uhrzeigersinn wird das Gerät angehoben. ► Durch Drehen der Füße gegen den Uhrzeigersinn wird das Gerät gesenkt.

10.7. Wartezeit Das wartungsfreie Schmieröl befindet sich in der Kapsel des Kompressors. Dieses Öl kann beim Transport durch das geschlossene Rohrsystem gelangen, wenn das Gerät gekippt wird. Warten Sie sechs Stunden (Abb. 10.7), bevor Sie das Gerät an die Stromversorgung anschließen, damit das Öl wieder in die Kapsel zurückfließt.

10.8. Elektrischer Anschluss Stellen Sie vor jedem Anschluss sicher, dass: ► die Stromversorgung, Steckdose und Sicherung den Angaben auf dem Typenschild entsprechen. ► die Steckdose geerdet ist und kein Mehrfachstecker oder Verlängerungskabel vorhanden ist. ► der Netzstecker und die Steckdose richtig zusammenpassen. Schließen Sie den Stecker an eine ordnungsgemäß installierte Haushaltssteckdose an. WARNUNG! Um Gefahren zu vermeiden, muss ein beschädigtes Netzkabel vom Kundendienst ausgetauscht werden (siehe Garantiekarte).DE

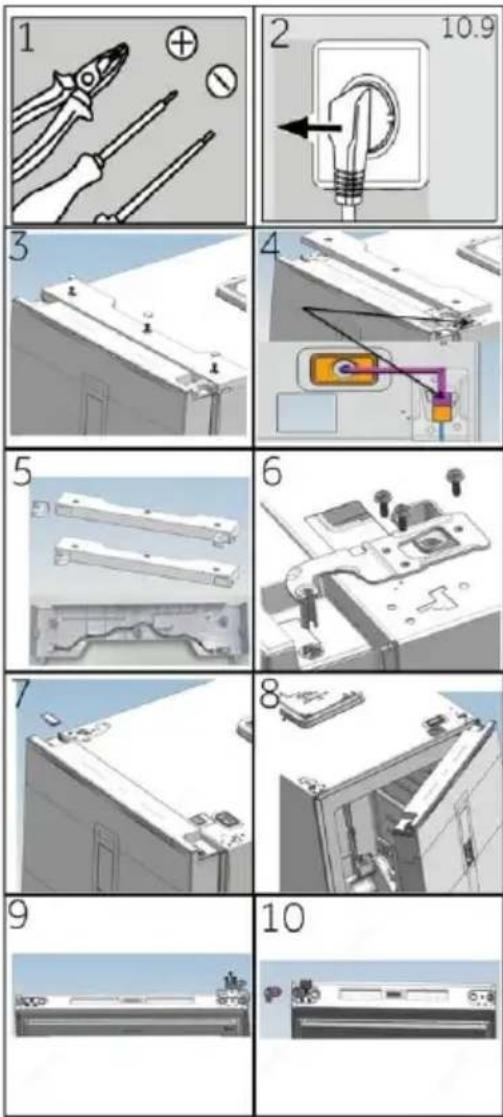

10.9. Umkehrbarkeit der Tür Bevor Sie das Gerät an die Stromversorgung anschließen, sollten Sie überprüfen, ob der Türanschlag von rechts (nach der Lieferung) nach links gewechselt werden muss, wenn der Installationsort und die Nutzbarkeit dies erfordern. WARNUNG! ► Das Gerät ist schwer. Sie benötigen zwei Personen, um die Umkehrbarkeit der Tür auszuführen. ► Vor dem Eingriff müssen Sie zuerst den Gerätestecker aus der Steckdose ziehen. ► Das Gerät nicht um mehr als 45° kippen, um Schäden am Kühlsystem zu vermeiden.

1. Halten Sie das benötigte Werkzeug bereit.

2. Ziehen Sie den Netzstecker des Geräts.

3. Entfernen Sie die Abdeckungen der

Schraubenlöcher, die Schrauben und die Scharnierabdeckung.

4. Lösen Sie das Verbindungskabel.

5. Nehmen Sie die obere linke Scharnierabdeckung

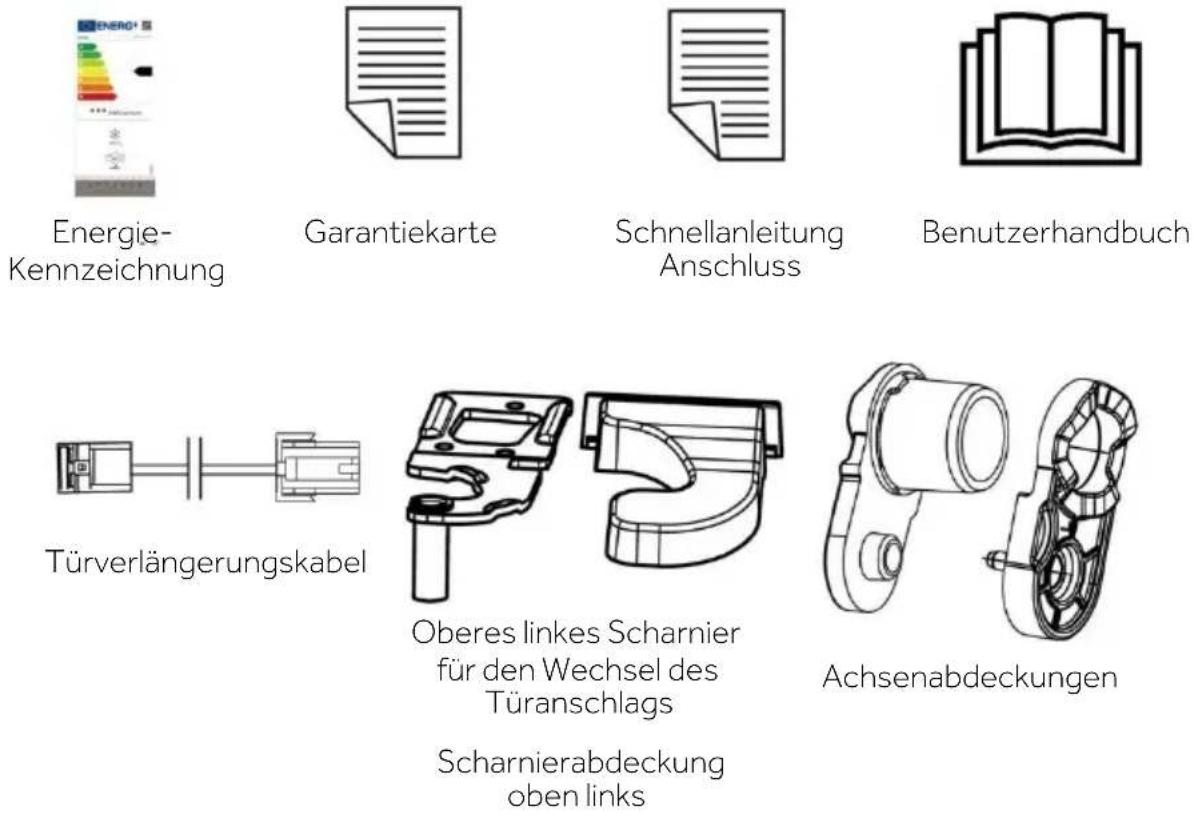

und das Türverlängerungskabel aus der Geschenktasche, wie in der Abbildung gezeigt, bringen Sie die Scharnierabdeckung wieder an und installieren Sie das Verlängerungskabel in den Kabelschlitz der Scharnierabdeckung.

6. Entfernen Sie die Schrauben und das Scharnier.

7. Abdeckung an der Tür entfernen.

Achsenabdeckung an der Tür entfernen.

8. Tür öffnen und entfernen.

9. Drehen Sie die Tür auf den Kopf und entfernen Sie

die drei Schrauben auf der Unterseite der Tür. Entfernen Sie die drei Schrauben, den Türanschlag und die Hülse der Hebewelle an der Unterseite der Tür.

10. Nehmen Sie die Hubwellenhülse aus der

Geschenktasche. Befestigen Sie den Hubanschlag, den Türanschlag und die drei Schrauben an der linken Seite der Tür.10 - Installation

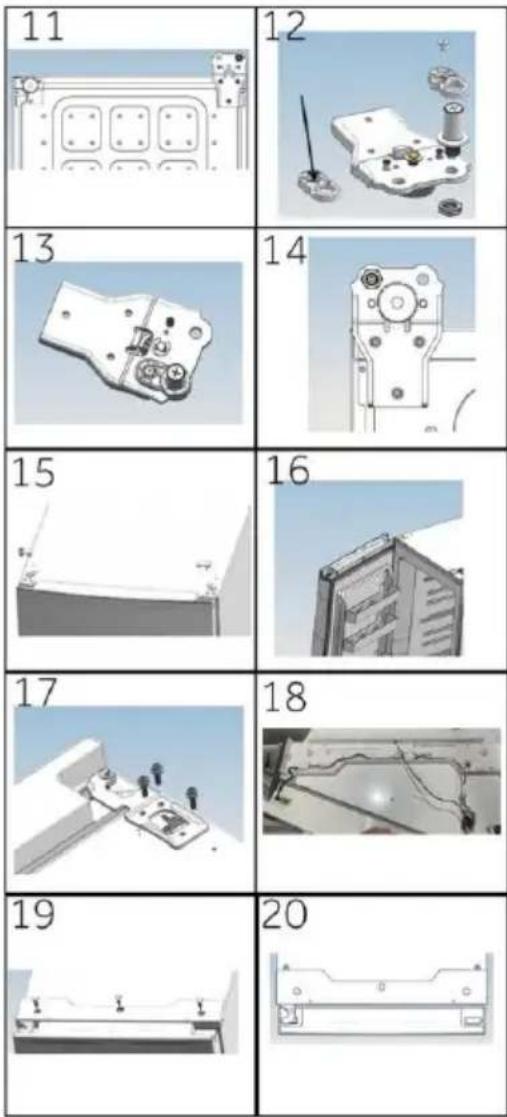

11. Kippen Sie den Schrank leicht nach hinten,

entfernen Sie die drei Schrauben und dann das untere Scharnier.

12. Nehmen Sie die Hubwellenhülse aus der

Geschenktasche. Entfernen Sie die zwei Schrauben, die Hubwellenhülse und die Hubwelle

13. Setzen Sie die Hubwellenhülse und die Hubwelle in

das linke Loch ein und befestigen Sie sie mit zwei Schrauben. (Die Welle mit Schmieröl einschmieren)

14. Befestigen Sie das Scharnier mit drei Schrauben auf

der gegenüberliegenden Schrankseite.

15. Ziehen Sie auf der gegenüberliegenden Seite der Tür

das linksseitige Verbindungskabel heraus und führen Sie es durch die Achsenabdeckung aus Schritt 5. Montieren Sie dann die Achsenabdeckung. Montieren Sie die Öffnungsabdeckung rechts.

16. Montieren Sie die Tür.

17. Befestigen Sie das obere rechte Scharnier mit drei

Schrauben. (Füllen Sie vor dem Einbau Schmieröl in das obere Scharnier)

18. Verbinden Sie den Kabelbaum wie in der Abbildung

19. Montieren Sie die in Schritt 5 zusammengesetzte

Scharnierabdeckung, befestigen Sie die drei Schrauben und die Schraubenlochabdeckungen

11 - Technische Daten

11 - Technische Daten

11.1. Produktdatenblatt gemäß der EU-Verordnung Nr. 2019/2016 Handelsmarke Haier Modellkennung H4R306*AH1/H4R306*AH1K Kategorie des Modells Standkühlschrank Energieeffizienzklasse

Jährlicher Energieverbrauch (kWh/Jahr)

Temperatur der anderen Fächer > 14 °C Nicht anwendbar Frostfreies System

Sicher bei Stromausfall (h)

Kühlleistung (kg/12h)

Klimaklasse Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen 10 °C und 43 °C ausgelegt. SN-T Maximaler Geräuschpegel (dB)

basierend auf Standard-Testergebnissen für 24 Stunden. Der tatsächliche Energieverbrauch hängt davon ab, wie das Gerät verwendet wird und wo es steht. Details zur Spezifikation finden Sie auf dem Typenschild und dem Energielabel im Inneren des Produkts. Dieses Gerät ist für die Verwendung bei folgender Umgebungstemperatur ausgelegt:

+16°C ~ +43°C 11.2. Zusätzliche technische Daten Spannung/Frequenz 220-240V -/ 50Hz Nennstrom (A)H4R306*AH1/H4R306*AH1K

Kühlmittel R600a Abmessungen (H/W/D in cm) H4R306*AH1/H4R306*AH1K 190/60/74.2 Lichtleistung/Lichtspannung 1,5 W/ DC 12 V12 - Kundenservice

12.1. Normen und Richtlinien Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen, die eine CE-Kennzeichnung vorsehen. Wir empfehlen unseren Haier-Kundendienst und die Verwendung von Original-Ersatzteilen. Wenn Sie Probleme mit dem Gerät haben, lesen Sie bitte zuerst den Abschnitt FEHLERBEHEBUNG Wenn Sie dort keine Lösung finden, wenden Sie sich bitte an ► Ihren Händler vor Ort oder ► den Abschnitt Service & Support unter www.haier.com, wo Sie Telefonnummern und FAQs finden und wo Sie den Service-Anspruch aktivieren können. Um unseren Service zu kontaktieren, stellen Sie sicher, dass Sie die folgenden Daten zur Hand haben. Die Informationen finden Sie auf dem Typenschild. Modell _____________________ Seriennummer _________________ Überprüfen Sie im Garantiefall auch die mit dem Produkt mitgelieferte Garantiekarte. Für allgemeine Geschäftsanfragen finden Sie unten unsere Adressen in Europa: Haier-Standorte in Europa Land* Postanschrift Land* Postanschrift Italien Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALIEN Frankreich Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANKREICH Spanien Portugal Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPANIEN Belgien-FR Belgien-NL Niederlande Luxemburg Haier Benelux SA Anderlecht Route de Lennik 451 BELGIEN Deutschland Österreich Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg DEUTSCHLAND Polen Tschechien Ungarn Griechenland Rumänien Russland Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLEN Vereinigtes Königreich Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK

Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANY
