HASZNÁLATI ÚTMUTATÓ H4R306WAH1 HAIER

Felhasználói kézikönyv

Köszönjük, hogy Haier terméket vásárolt.

A készülék használata előtt olvassa el figyelmesen ezeket az utasításokat. Az utasítások fontos információkat tartalmaznak, amelyek segítenek abban, hogy a lehető legtöbbet hozza ki a készülékböl, és szavatolják a biztonságos és megfelelő telepítést, használatot és karbantartást.

Tartsa ezt a kézikönyvet könnyen elérhető helyen, hogy bármikor fellapozhassa a készülék biztonságos és megfelelő használatához.

Ha eladja a készüléket, elajándékozza, vagy a lakásban hagyja költözéskor, győződjön meg arról, hogy ezt a kézikönyvet is átadja, hogy az új tulajdonos megismerhesse a készüléket és a biztonsági figyelmeztetéseket.

Jelmagyarázat Általános információk és tippek Figyelmeztetés - Fontos biztonsági információk Környezetvédelmi információk Ártalmatlanítás Járuljon hozzá a környezet és az emberi egészség védelméhez. Az újrahasznosítás érdekében a csomagolást a megfelelő hulladéktárolóba selejtezze ki. Járuljon hozzá az elektromos és elektronikus berendezések hulladékainak az újrahasznosításához. Ne a háztartási hulladékkal együtt dobja ki az ezzel a szimbólummal jelölt készülékeket. Vigye vissza a terméket a helyi újrahasznosító létesítménybe, vagy vegye fel a kapcsolatot a helyi hivatallal.

Figyelmeztetés!

Sérülés vagy fulladás veszélye!

A hütőközegeket és a gázokat szakszerűen kell ártalmatlanítani. Győződjön meg a hütőkör csövének a sértetlenségéről, mielőtt megfelelően ártalmatlanítaná. Válassza le a készüléket a hálózati tápellátásról. Vágja el a hálózati kábelt és selejtezze ki. Távolítsa el az ajtót, valamint az ajtóreteszt és a tömítéseket, hogy megakadályozza a gyermekek és háziállatok bezáródását a készülékbe.

HU

Tartalom

1 - Biztonság ....186
2 - Rendeltetésszerű használat....190
3 - Termékleírás ....191
4 - Vezérlópult ....192
5 - Használat ....193
6 - Energiatakarékossági tippek ....196
7 - Berendezés ....196
8 - Ápolás és karbantartás ....197
9 - Hibaelhárítás ....200
10 - Telepítés....203
11 - Müszaki adatok 207
12 - Ügyfélszolgálat ....208

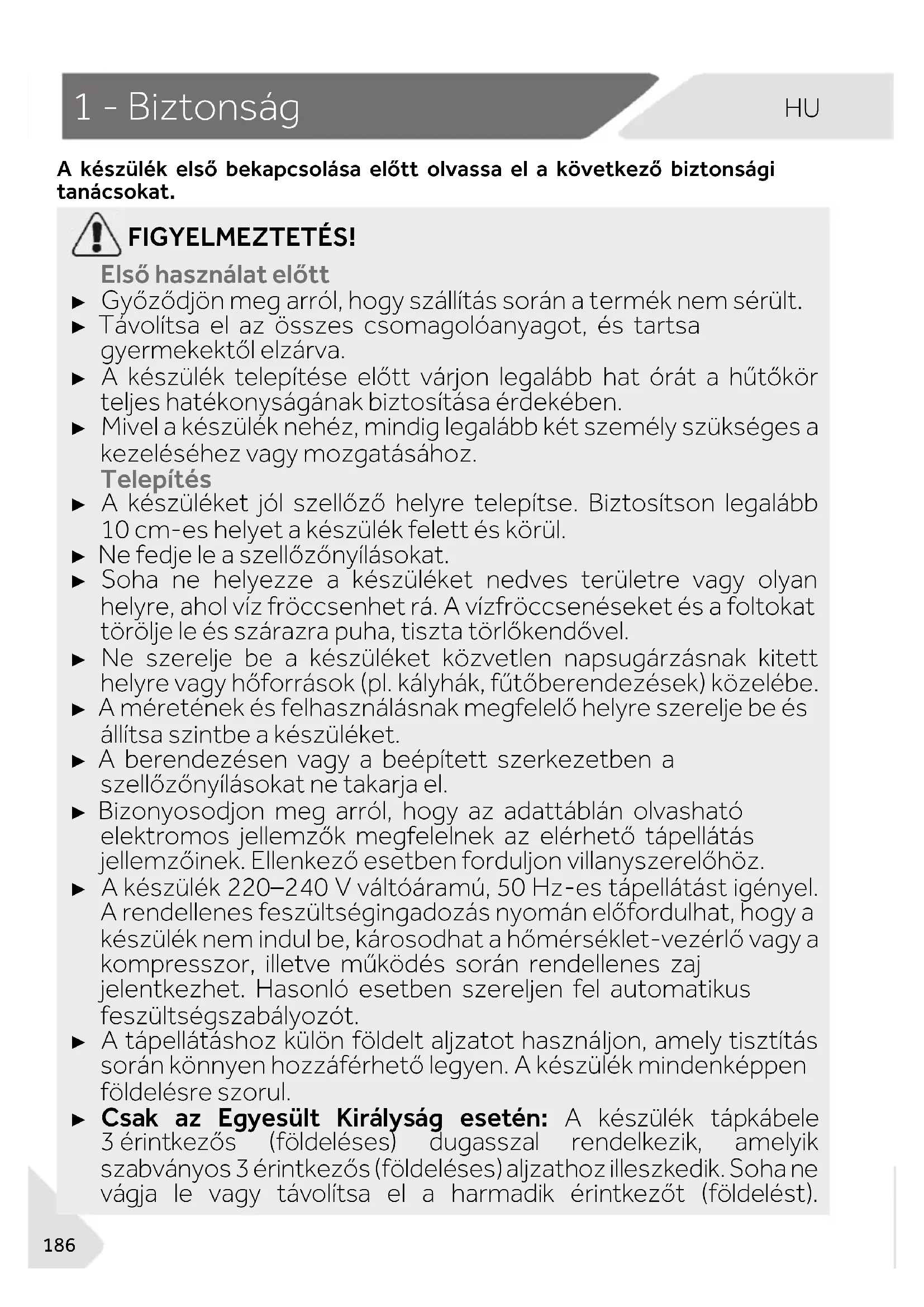

A készülék első bekapcsolása előtt olvassa el a következő biztonsági tanácsokat.

FIGYELMEZTETÉS!

Első használat előtt

▶ Győződjön meg arról, hogy szállítás során a termék nem sérült.
▶ Távolítsa el az összes csomagolóanyagot, és tartsa gyermekektől elzárva.
▶ Á készülék telepítése előtt várjon legalább hat órát a hűtőkör teljes hatékonyságának biztosítása érdekében.
▶ Mivel a készülék néhéz, mindig legalább két személy szükséges a kezeléséhez vagy mozgatásához.

Telepítés

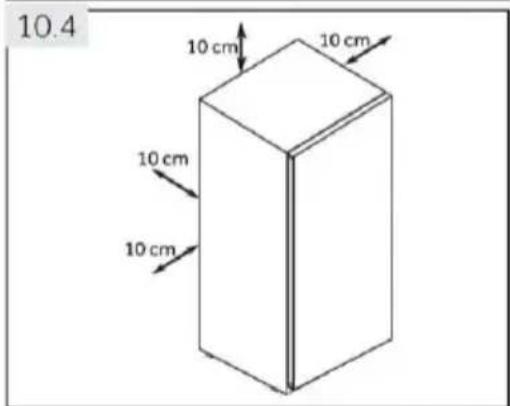

▶ A készüléket jól szellőző helyre telepítse. Biztosítson legalább 10 cm-es helyet a készülék felett és körül.

▶ Ne fedje le a szellőzőnyílásokat.

▶ Soha ne helyezze a készüléket nedves területre vagy olyan helyre, ahol víz fröccsenhet rá. A vízfröccsenéseket és a foltokat törölje le és szárazra puha, tiszta törlőkendővel.

▶ Ne szerelje be a készüléket közvetlen napsugárzásnak kitett helyre vagy höforrások (pl. kályhák, fütőberendezések) közelébe.

▶ A méretének és felhasználásnak megfelelő helyre szerelje be és állítsa szintbe a készüléket.

▶ A berendezésen vagy a beépített szerkezetben a szellőzőnyílásokat ne takarja el.

▶ Bizonyosodjon meg arról, hogy az adattáblán olvasható elektromos jellemzők megfelelnek az elérhető tápellátás jellemzőinek. Ellenkező esetben forduljon villanyszerelőhöz.

A készülék 220–240 V váltóáramú, 50 Hz-es tápellátást igényel. A rendellenes feszültségingadozás nyomán előfordulhat, hogy a készülék nem indul be, károsodhat a hömérséklet-vezérlő vagy a kompresszor, illetve működés során rendellenes zaj jelentkezhet. Hasonló esetben szereljen fel automatikus feszültségszabályozót.

▶ A tápellátáshoz külön földelt aljzatot használjon, amely tisztítás során könnyen hozzáférhető legyen. A készülék mindenképpen földelésre szorul.

Csak az Egyesült Királyság esetén: A készülék tápkábele 3 érintkezős (földeléses) dugasszal rendelkezik, amelyik szabványos 3 érintkezős (földeléses) aljzathoz illeszkedik. Sohane vágja le vagy távolítsa el a harmadik érintkezőt (földelést).

FIGYELMEZTETÉS!

A készülék beszerelését követően a dugasznak hozzáférhetőnek kell maradnia.

▶ Ne használjon többdugós adaptereket és hosszabbítókábeleket.

▶ Ügyeljen arra, hogy a tápkábel ne szoruljon a fagyasztószekrény alá. Ne lépjen a tápkábelre.

▶ Ügyeljen a hütökör épségére!

Napi használat

▶ A berendezést 8 évnél idősebb gyermekek vagy csökkent fizikai, érzékszervi vagy mentális képességű, vagy tapasztalattal és ismerettel nem rendelkező személyek akkor használhatják, ha felügyelet alatt állnak vagy ha megfelelő utasításokkal látták el őket a berendezés biztonságos használatát illetően, és megértették a használatból eredő veszélyeket.

▶ Tartsa távol a 3 évesnél fiatalabb gyermekeket a készüléktől, kivéve, ha biztosítja a folyamatos felügyeletet.

▶ Gyermekek nem játszhatnak a berendezéssel.

▶ Ha hűtőgáz vagy más gyúlékony gáz szivárog a készülék közelében, zárja el a szivárgó gáz szelepét, nyissa ki az ajtókat és ablakokat, és ne húzza ki a fagyasztó vagy más készülék tápkábelének a dugaszát.

▶ Vegye figyelembe, hogy a készülék 10 és 43 °C közötti környezeti hőmérsékletben való működésre készült. Javasoljuk, hogy a meghatározott éghajlati övnek megfelelően használja, így biztosítva a berendezés legjobb működését. A készülék akkor használható, ha a környezeti hőmérséklet nem alacsonyabb - 15 °C-nál.

▶ Ne helyezzen instabil cikkeket (nehéz tárgyakat, vízzel teli edényeket) a fagyasztó tetejére, elkerülve így a személyi sérüléseket, amiket ezen tárgyak leesése vagy a vízzel való érintkezés nyomán bekövetkező áramütés okozhat.

Az ajtók nyítását vagy becsukását kizárólag a fogantyúkkal végezze. Az ajtók közötti, ill. az ajtó és a szekrény közötti rés nagyon szük. Ne nyújtsa a kezét ezekre a területekre, mivel az ujjai becsípődhetnek. Csak akkor nyissa ki vagy csukja be a fagyasztó ajtaját, ha nem állnak gyermekek az ajtó mozgási tartományán belül.

▶ Ne tároljon, ill. használjon gyúlékony, robbanásveszélyes vagy maró hatású anyagokat a készülékben vagy a közelében.

FIGYELMEZTETÉS!

▶ A készülékben ne tároljon gyógyszereket, baktériumokat vagy vegyszereket. Ez a készülék háztartási készülék. Nem javasoljuk olyan anyagok tárolását, amelyek szük hömérséklet-tartományban tárolhatók.
▶ Ellenőrizzé az élelmiszer állapotát, ha a fagyasztóban felmelegedett a hőmérséklet.
▶ Aramszünet esetén vagy tisztítás előtt húzza ki a készüléket az alzatból. A készülék újraindítása előtt várjon legalább 5 percet, mivel a készülék gyakori indítása során károsodhat a kompresszor
▶ Ne használjon elektromos készülékeket a berendezés élelmiszer tároló rekeszében, kivéve a gyártó által jóváhagyott típust.
▶ Ha a világítást biztosító lámpák károsodnak, azt a gyártónak vagy a megadott karbantartási szolgáltató képzett munkatársának kell kicserélnie.

Karbantartás / tisztítás

▶ Gondoskodjon a gyermekek felügyeletéröl, ha tisztítást vagy karbantartást végeznek.
▶ A rutinszerű karbantartás megkezdése előtt húzza ki a készüléket a villanyhálózatból. A készülék újraindítása előtt várjon legalább 5 percet, mivel a készülék gyakori indítása során károsodhat a kompresszor.
▶ A készülék aljzatból való leválasztásakor ne a kábelt, hanem a csatlakozódugót húzza.
▶ Ne kaparja le a fagyot és a jeget éles tárgyakkal. A műanyag alkatrészek károsodásának elkerülése érdekében ne használjon spray-t, elektromos hevítő berendezést, például fűtőberendezést, hajszárítót, göztisztítót vagy más hőforrást.
▶ A kiolvasztási folyamat felgyorsításához csak a gyártó által javasolt mechanikai berendezéseket vagy egyéb eszközöket használja.
▶ Tisztítás közben ne permetezze vagy öblítse le a készüléket.
▶ Ne használjon vízpermetet vagy gözt a készülék tisztításához.
Ha a tápkábel megsérül, a veszély elkerülése érdekében cseréltesse ki a gyártóval, a gyártó szervizközpontjával vagy más szakemberrel.

FIGYELMEZTETÉS!

▶ Ne tegyen kísérletet a készülék saját kezű javítására, szétszerelésére vagy módosítására. Javítás szükségessége esetén vegye fel a kapcsolatot az ügyfélszolgálatunkkal.

Gázalapú hűtőközegre vonatkozó információk

FIGYELMEZTETÉS!

A készülék gyúlékony IZOBUTAN (R600a) hűtőközeget tartalmaz. Győződjön meg arról, hogy a hűtőközeg köre nem sérült meg szállítás vagy beszerelés közben. A szivárgó hűtőközeg szemsérülést okozhat, vagy belobbanhat. Sérülés esetén tartsa távol a tűzforrásokat, szellőztesse ki alaposan a helyiséget, ne csatlakoztassa, vagy húzza ki a készülék vagy egyéb készülék tápkábelét. Tájékoztassa az ügyfélszolgálatot.

Ha a hütőközeg szembe kerül, akkor azonnal öblítse ki folyó víz alatt, és azonnal forduljon szemész szakorvoshoz.

FIGYELMEZTETÉS!

▶ Figyeljen a tűzvédelemre, mivel a gyúlékony anyag lángra kaphat.
FIGYELMEZTETÉS: A berendezés elhelyezésekor ellenőrizze, hogy a tápkábel nincs-e beszorulva vagy nem sérült-e.
FIGYELMEZTETÉS: Ne helyezzen több hordozható csatlakozót vagy hordozható tápegységet a berendezés mögé.
▶ Ne tároljon robbanásveszélyes anyagokat, például gyúlékony hajtóanyagot tartalmazó aeroszolos palackot a berendezésben.
▶ Mivel a fagyasztóban gyúlékony hűtőközeg található, óvatosság indokolt a készülék telepítésekor, kezelésekor, javításakor és újrahasznosításakor.
Kérjük, vegye fel a kapcsolatot a szervizzel a készülék ártalmatlanítása érdekében, mert a készülék gyúlékony fúvógázt használ.

2 - Rendeltetésszerű használat

2.1. Rendeltetésszerű használat

„A berendezés kizárólag háztartási célra vagy az alábbi alkalmazásokra használható:

• üzletek, irodák és egyéb gazdasági munkakörnyezetek személyzeti konyhája;
• falusi vendéglátás és ügyfelek szállodákban, motelekben és egyéb szállást adó helyeken;
• szállást és reggelit biztosító szállások;
• vendéglátás, és hasonló nem kiskereskedelmi alkalmazások.

A készülék élelmiszerek hütésére szolgál. Kizárólag száraz belső térrel rendelkező háztartásokban való használatra tervezték. Tervezéséből adódóan nem alkalmas kereskedelmi vagy ipari használatra. Igény esetén ez a készülék használható friss élelmiszerek tárolására is.

A készüléken változtatások vagy módosítások végrehajtása nem megengedett. A nem rendeltetésszerű használat veszélyeket eredményezhet, illetve a szavatossági igények érvénytelenítésével járhat.

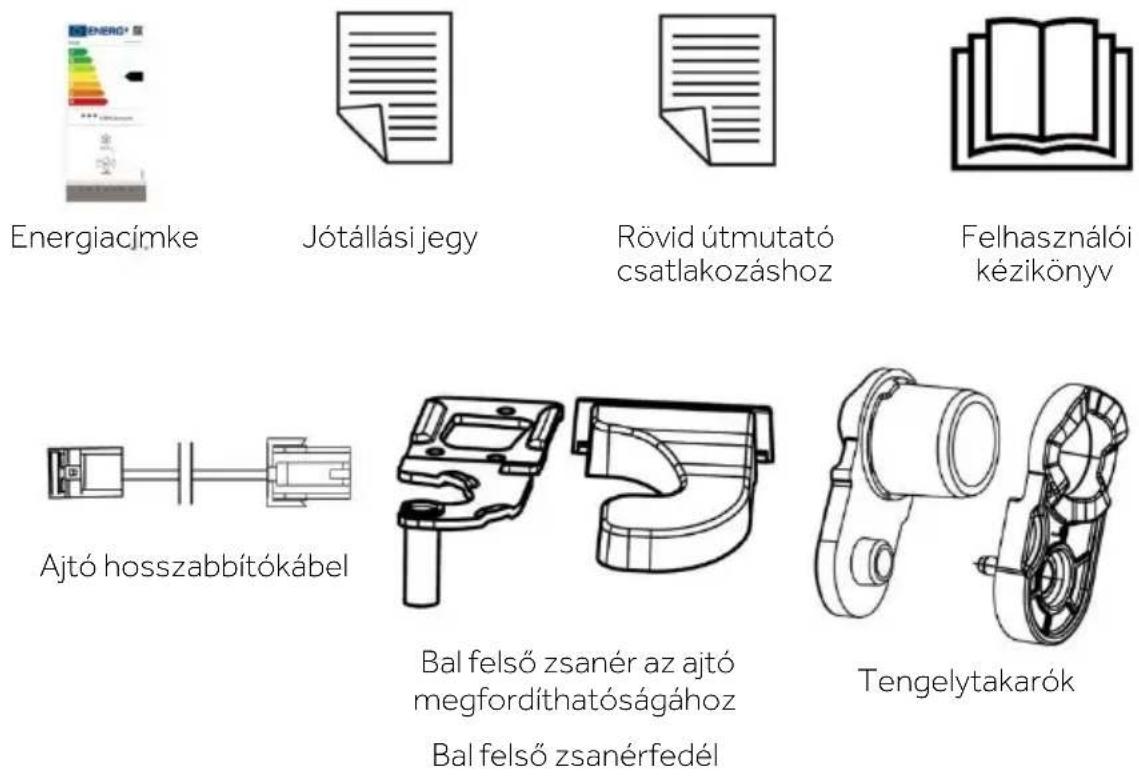

2.2. Tartozékok

Ellenőrizze a tartozékokat és a szakirodalmat ennek a listának megfelelően:

2.2

Megjegyzés: Eltérések

A müszaki módosítások és különböző modellek miatt előfordulhat, hogy a kézikönyvben látható egyes ábrák eltérőek az Ön modelljéhez képest.

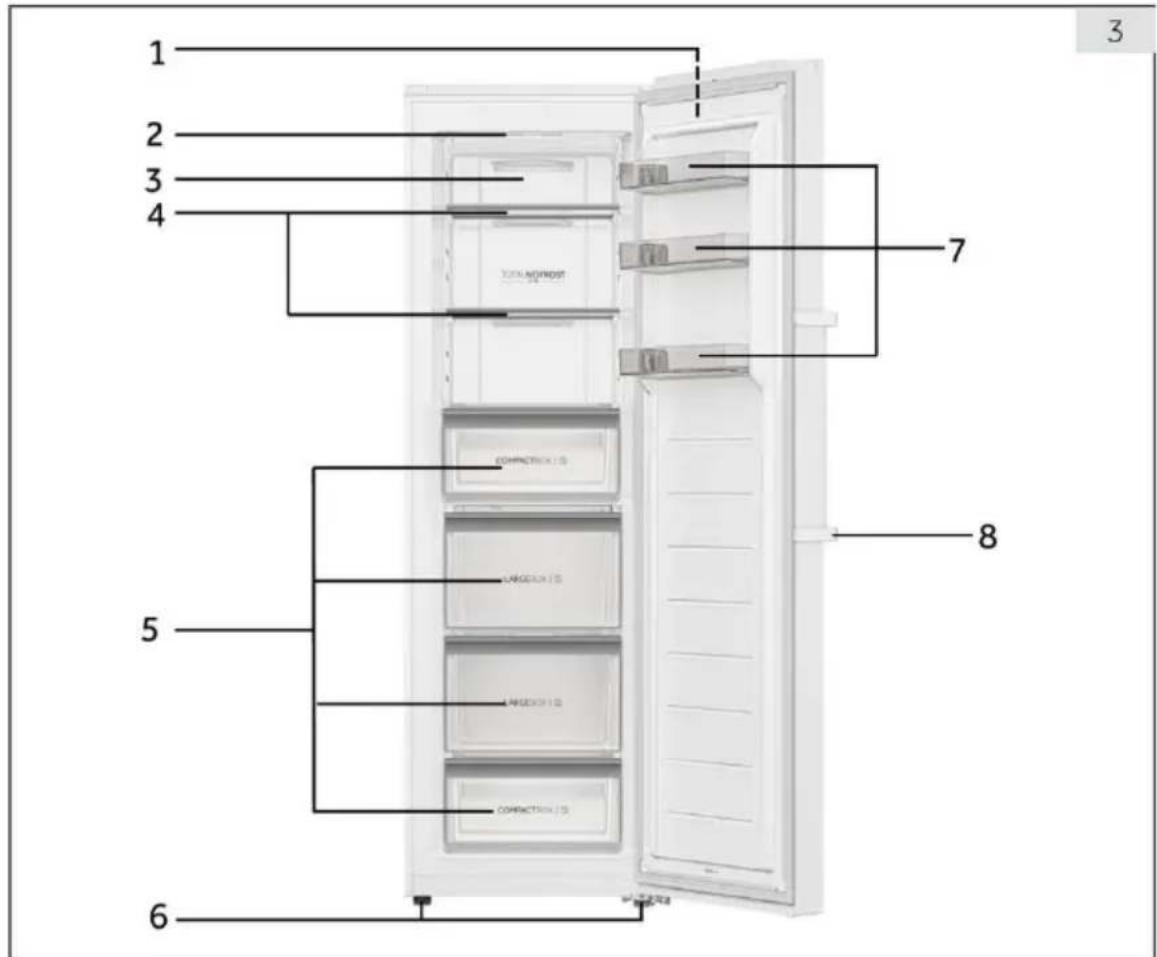

Kép a készülékröl (3. ábra)

1 2 3 4 5 6 7 8

1 Vezérlöpult
2 LED-lámpa
3 Légcsatorna
4 Üvegpolcok

5 Fiókok
6 Állítható lábak
7 Levehető ajtópolcok
8 Ajtófogantyú

Megjegyzés: A termék energiahatékonysági osztályba sorolt fényforrást tartalmaz

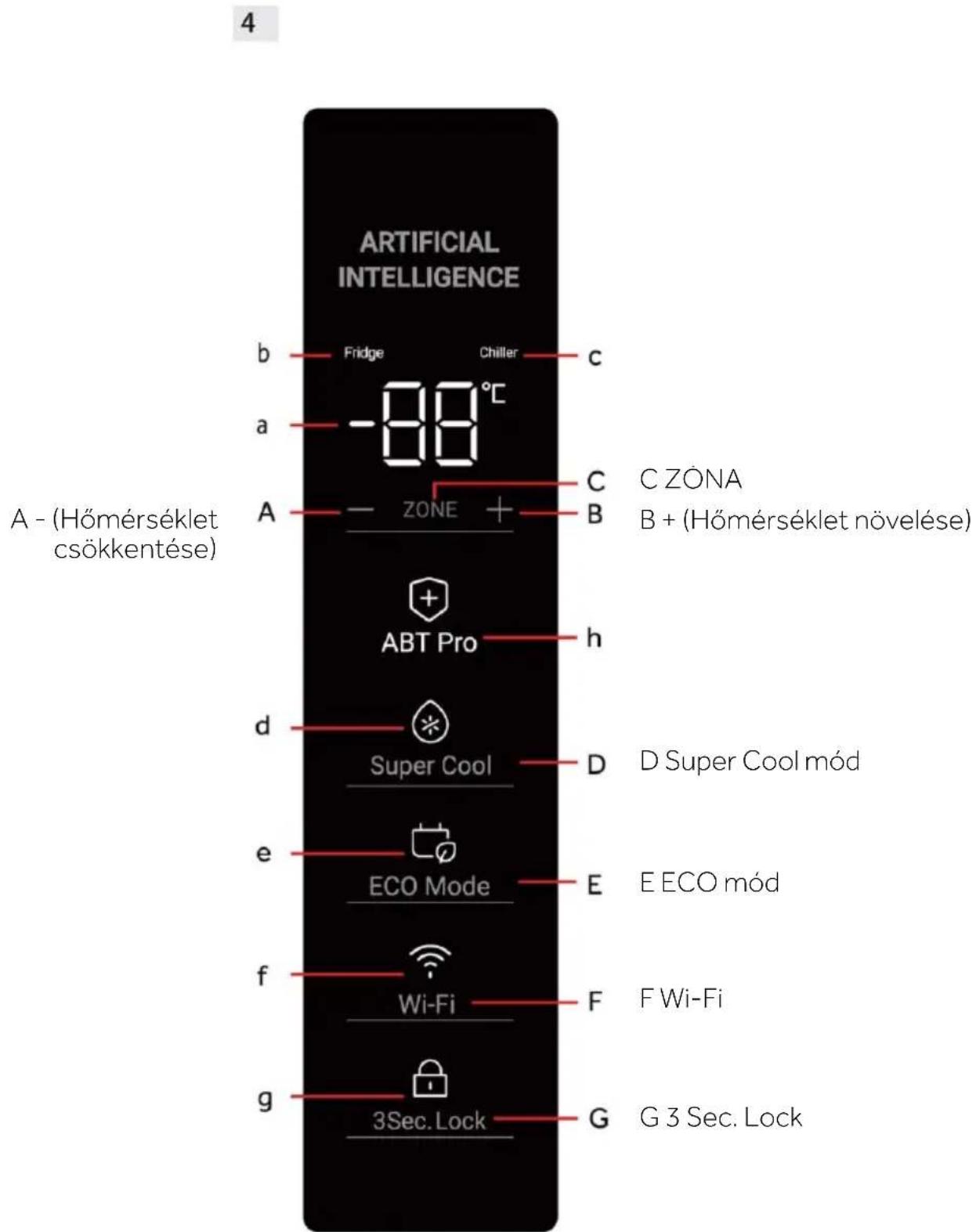

Vezérlöpult (4. ábra)

ARTIFICIAL INTELLIGENCE b —— Fridge —— Chiller —— c a —— -88°C A —— ZONE + —— C CZÓNA B —— B + (Hőmérséklet növelése) ABT Pro —— h d —— Super Cool —— D Super Cool mód e —— ECO Mode —— E ECO mód f —— Wi-Fi —— F Wi-Fi g —— 3Sec. Lock —— G 3 Sec. Lock A - (Hőmérséklet csökkentése)

5.1. Első használat előtt

▶ Távolítsa el az összes csomagolóanyagot, tartsa azokat gyermekektől elzárva, kiselejtezésüket pedig környezetbarát módon végezze.
Tisztítsa meg a készülék belsejét és külsejét vízzel és kíméletes tisztítószerrel, mielőtt bármilyen ételt tenne bele.
▶ A készülék szintbeállítását és tisztítását követően várjon legalább 6 órát, mielőtt csatlakoztatná a tápellátáshoz. Lásd a TELEPÍTÉS részt.
Az étellel való feltöltés előtt 2 órán át hűtse le a rekeszeket magas beállítások alkalmazásával.

5.2. A készülék be- és kikapcsolása

A készülék működésbe lép, amint csatlakoztatja tápellátáshoz.

A hütörekesz hömérséklete automatikusan 0 °C-ra áll be. A hütött zóna hömérséklete automatikusan 4 °C-ra áll be. Ez az ajánlott beállítás és az ideális hömérséklet a cikkek hütésére. Ha kívánja, a hömérsékleteket módosíthatja manuálisan. Lásd a HÖMÉRSÉKLET BEÁLLÍTÁSA c. részt.

Az (a-g) jelzőfények egymás után villognak. Ha az ajtó zárva van, a kijelző 30 másodperc után kikapcsol. Lehet, hogy a vezérlőpult zárolása aktív.

Megjegyzés: Előzetes beállítások

A készülék alapbeállítása gyárilag az ajánlott 0 °C a hűtőrekesz esetén és 4 °C a hűtött zóna esetén. Normál feltételek mellett a környezeti hőmérséklet nem szorul módosításra.
Amikor a készüléket visszakapcsolja a hálózati tápellátásról való leválasztást követően, a megfelelő hőmérséklet elérése akár 5 órát is igénybe vehet.

A kikapcsolás előtt ürítse ki a készüléket. A készülék kikapcsolásához húzza ki a tápkábel dugaszát az aljzatból.

5.3. Kijelző készenléti üzemmódja

Csukott ajtó mellett, művelet hiányában a kijelző képernyő automatikusan kikapcsol 30 másodperc után. A kijelző zárolása automatikusan élesedik. A kijelző automatikusan világításba kezd egy gomb megérintésekor vagy ajtónyitáskor.

5.4. Kijelző zárolása és kioldása

Automatikus zárolás

Művelet hiányában a kijelző körülbelül 30 másodperc után automatikusan zárolja magát.

Kézi lezárás

Kioldott kijelző esetén tartsa lenyomva 3 másodpercig a „3 Sec. Lock" (G) gombot, ekkor egy sípszó hallható, és a „3 Sec. Lock" (g) jelzőfény világít, ami a kijelző zárolásáról tájékoztat. Zárolt kijelző esetén tartsa lenyomva 3 másodpercig a „3 Sec. Lock" (G) gombot, ekkor egy sípszó hallható, és a „3 Sec. Lock" (g) jelzőfény kikapcsol, ami a kijelző zárolásának a feloldásáról tájékoztat.

Megjegyzés: Kijelző zárolása

Zárolt kijelző esetén az olyan funkciók, mint a hőmérséklet beállítása vagy a Super Cool funkció nem elérhető. A fenti művelet végrehajtásának kísérlete esetén a 3 Sec. Lock jelzőfény villog 3 alkalommal, s ezzel emlékezteti a kijelző zárolt állapotára.

5.5. Hütő/hűtőrekesz fokozatváltás és hőmérséklet megtekintése

Nyomja meg a C gombot a termék hütő és hütörekesz része közötti váltáshoz, illetve a valós idejű belső hömérséklet megjelenítéséhez.

5.6. Hőmérséklet beállítása

Hütörekesz működési tartománya: 0 °C\~2 °C;

Hűtő működési tartománya: 2 °C-8 °C;

Kioldott kijelző mellett a különböző hőmérsékleteket beállíthatja az „-” (A) és „+” (B) megérintésével, ekkor az (a) jelző villogása látható, a folyamatot pedig hangjelzések kísérik. Az utolsó érintéstől számított 5 másodperc elteltével a jelzőfény (a) villogása megszakad, és a kijelzőn a kiválasztott fokozat látható a kijelző kikapcsoláság. A beállított hőmérséklet a hűtési hatás elérése után jelenik meg.

Megjegyzés: Hőmérséklet beállítása

▶ Super Cool és ECO funkció esetén a hütött zóna hömérséklete nem állítható.
A hőmérsékleti szint beállítása után a beállított fokozat közvetlenül megjelenik, amíg a kijelző ki nem kapcsol, majd a kijelző világítása ismét bekapcsol, és megmutatja a hűtőszekrény beállítás előtti hőmérsékletét.

5.7. Super Cool mód (D)

Kioldott kijelző mellett érintse meg a „Super Cool“ mód (D) gombot, ekkor a „Super Cool“ mód (d) jelzőfény nagy fényerővel világít, és a hűtőszekrény Super Cool üzemmódban működik. A Super Cool mód manuális kikapcsolásához ismételje meg a fenti lépéseket, és a „Super Cool“ mód (d) jelzőfény fényereje lecsökken.

Megjegyzés: Super Cool

3 óra elteltével a Super Cool módba lépést követően a Super Cool mód automatikusan kikapcsol. A hűtőszekrény kikapcsolja az üzemmódot, és visszaáll az eredeti fokozatba.
▶ Super Cool módban a hűtési hőmérséklet beállítása nem lehetséges. Ha ezt megkísérli, a Super Cool jelzőfény villog egy ideig, hogy emlékeztesse a hűtőszekrény bekapcsolt Super Cool módjára.

5.8. ECO mód (E)

ECO módban energiamegtakarítás érhető el. Hütött üzemmódban a készülék a hőmérsékletet 8°C-ra állítja.

Kioldott kijelző mellett érintse meg az „ECO" mód (E) gombot, ekkor az „ECO" mód (e) jelzőfény nagy fényerővel világít, és a hűtőszekrény ECO üzemmódban működik. Az ECO üzemmód kézi kikapcsolásához ismételje meg a fenti lépéseket, ezt követően az „ECO" mód (e) jelzőfény halvány fényre kapcsol.

Megjegyzés: Super Cool

Engedélyezett ECO funkció esetén a hütési hömérséklet beállítása nem lehetséges. Ha ezt megkísérli, az ECO jelzőfény villog egy ideig, hogy emlékeztesse a hütőszekrény bekapcsolt ECO funkciójára.

1. ábra

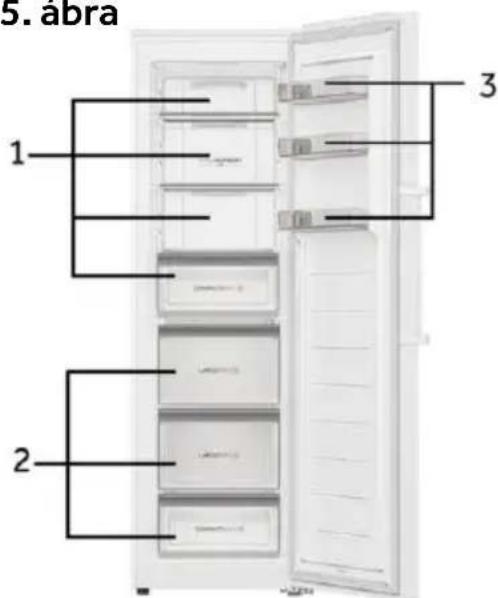

5. abra 1 2 3

Különböző élelmiszereket különböző területeken helyezzen el az ételek tulajdonságai szerint (5. ábra).

1 Savanyított ételek, konzervek, gyümölcsök, zöldségek, saláta stb.
2 Húskészítmények, rágcsálnivalók stb.
3 Tojás, konzervek, füszerek, italok és palackozott élelmiszerek stb.

A hütési üzemmódról 4 csillagos rekesz nélküli készülékek esetén: ez a hütőberendezés nem alkalmas élelmiszerek fagyasztására;

A hütőszekrényben legalább 4 °C-on 1 naptól 2 hónapig terjedő időintervallumban tárolhatók élelmiszerek az élelmiszer a jellemzőitől függően (pl. hús: 1-2 nap, zöldségek: 3-5 nap, tojás: 1-2 hónap).

A tárolt élelmiszerek szavatossági idejének a lejártát elkerülendő, kérjük, jegyezze fel a hűtőbe helyezés dátumát, a szavatossági időt és az élelmiszer nevét a csomagolásra, az adott élelmiszerek szavatossági idejének megfelelően.

5.9. ABT Pro

A hütöszekrény egy antibakteriális modullal rendelkezik, amely bekapcsolás után önállóan működik, felhasználói beavatkozás nélkül. A jelzőfény (h) világítása a modul működéséről tájékoztat.

5.10. Memória kikapcsoláshoz

Ez a hütőszekrény olyan memóriával rendelkezik, amely révén a rendszer képes eltárolni a kikapcsolás elötti beállításokat. Az áramellátás visszakapcsolását követően a hütőszekrény visszatér a kikapcsolás elötti beállításokhoz, és folytatja a működést. A kijelző zárolását a rendszer nem menti el, így visszakapcsoláskor a kijelző nincs zárolva.

5.11. Nyitott ajtó riasztás

Ha a hütöszekrény 3 percnél hosszabb ideig nyitva marad, megszólal a hütöszekrény riasztója. 3 és 7 perc között a hütöszekrény 30 másodpercenként riaszt. 7 percnél hosszabb időtartam esetén a hütöszekrény 5 másodpercenként riasztást ad, amíg az ajtót be nem csukják;

Ha a hütőszekrény 5 másodpercenként riasztási hangot ad ki, nyomja meg ekkor bármelyik gombot, és a riasztási hang kikapcsol.

Nyitott ajtó riasztás

A hütőszekrény belső világítása 7 percnél hosszabb kinyitás esetén kikapcsol.

6 - Energiatakarékossági tippek

5.12. Hibajelzés

A hütőszekrény támogatja a hibajelzéseket. Hiba esetén a kijelzőn a különböző hibák villogó kódjai láthatók. Ebben az esetben a hütőszekrény továbbra is képes lehet hütésre, de a felhasználónak a lehető leghamarabb kapcsolatba kell lépnie az ügyfélszolgálattal a hütőszekrény optimális vezérlése érdekében.

5.13. Wi-Fi

Miután a hütőszekrényt csatlakoztatta Wi-Fi-hálózathoz, a készülék távolról vezérelhető egy mobilalkalmazáson keresztül. (Kérjük, a konkrét konfigurációs módszerek ügyében olvassa el a konfigurációs oldalt)

6 - Energiatakarékossági tippek

Energiatakarékossági tippek

Bizonyosodjon meg arról, hogy a készülék megfelelő szellőzéssel rendelkezik (lásd a TELEPÍTÉS részt).
▶ Ne szerelje be a készüléket közvetlen napsugárzásnak kitett helyre vagy hőforrások (pl. kályhák, fűtőberendezések) közelébe.
▶ Kerülje a szükségtelenül alacsony hömérsékletet a készülékben. Minél alacsonyabb hömérsékletet állít be, annál jobban növekszik az energiafogyasztás.
▶ Mielőtt a készülékbe tenné, hagyja, hogy a meleg élelmiszer kihúljön.
Minél kevésbé és minél rövidebb ideig nyissa ki a készülék ajtaját.
▶ Győződjön meg arról, hogy az ajtó mindig megfelelően záródik, és az étel helyzete nem akadályozza. Gondoskodjon az ajtótömítések tisztaságáról.
Rendszeresen tisztítsa meg a készülék hátsó részét. A por növeli az energiafogyasztást.
A leginkább energiatakarékos működéshez a fióknak, élelmiszerrekesznek és polcoknak a készülékben kell lenniük olyan állapotban, ahogyan a gyárat elhagyta a készülék, az élelmiszert pedig úgy kell elhelyezni, hogy a légcsatorna kimenetét ne akadályozza.

7 - Berendezés

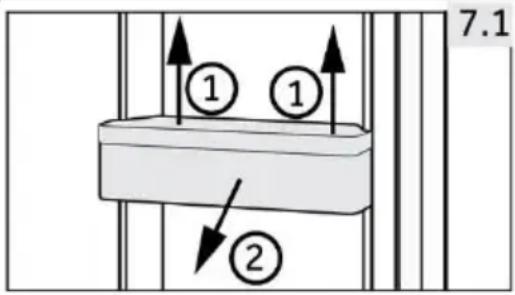

7.1. Levehető ajtópolcok

Az ajtó polca tisztítás céljából eltávolítható:

Tegye a kezét az állvány két oldalára, emelje fel (1), majd húzza ki a polcot (2) (7.1. ábra).

Az ajtópolc behelyezéséhez hajtsa végre a fenti lépéseket fordított sorrendben.

7.2. Üvegpolcok

1. Egy polc eltávolításához először emelje fel a hátsó szélét (1), majd húzza ki a polcot (2) (7.2. ábra).
2. A visszaszereléshez helyezze mindkét oldalon a fülekre, és tolja a leghátsó helyzetbe, amíg a polc hátulja nem rögzül az oldalsó nyilásokban.

FIGYELMEZTETÉS!

Tisztítás előtt válassza le a hálózatról a készüléket.

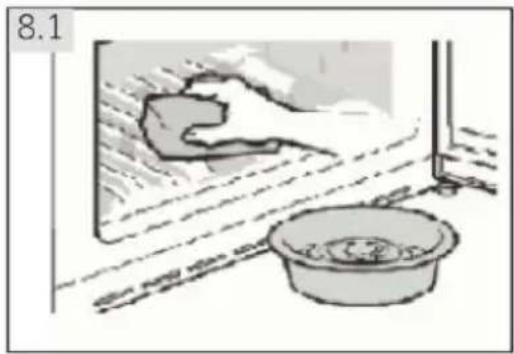

8.1. Általános

Akkor tisztítsa meg a készüléket, amikor kevés vagy semmilyen élelmiszer nem található benne.

FIGYELMEZTETÉS!

▶ Ne tisztítsa a készüléket keménysörtés kefékkel, drótkefékkel, mosóporral, benzinnel, amil-acetáttal, acetonnal és hasonló szerves oldatokkal, valamint savas vagy lúgos oldatokkal. A károsodások elkerülése érdekében a fagyasztó tisztítását speciális, adott célra kialakított tisztítószerrel végezze.
▶ Tisztítás közben ne permetezze vagy öblítse le a készüléket.
▶ Ne kaparja le a fagyot és a jeget éles tárgyakkal.
A műanyag alkatrészek károsodásának elkerülése érdekében ne használjon spray-t, elektromos hevítő berendezést, például fütőberendezést, hajszárítót, göztisztítót vagy más hőforrást.
▶ A hideg üvegpolcokat ne tisztítsa forró vízzel. A hirtelen hömérséklet-változás nyomán az üveg megrepedhet.
▶ Ne érintse meg a hütőszekrény belső felületét, különösen nedves kézzel, mert a keze a felülethez fagyhat.
▶ Felmelegítés esetén ellenőrizze a lehűtött áruk állapotát.
▶ Ne tegyen kísérletet a készülék saját kezű javítására. Javítás szükségessége esetén vegye fel a kapcsolatot az ügyfélszolgálatunkkal.

▶ Mindig tartsa tisztán az ajtótömítést.
Tisztítsa meg a készülék belsejét és burkolatát meleg vízzel és semleges tisztítószerrel átnedvesített puha törlőkendővel vagy szivaccsal (8.1. ábra).
▶ Öblítse le a felületeket, majd törölje szárazra egy puha törlőkendővel.
▶ A készülék egyetlen részét vagy tartozékát se tisztítsa mosogatógépben.
▶ A tartozékok tisztítását kizárólag langyos víz és kíméletes, semleges tisztítószer oldatával végezze.

8 - Ápolás és karbantartás

A felhasználói kézikönyv több modell használatára és működtetésére vonatkozóan tartalmaz utasításokat. Kérjük, a megvásárolt modelleket illető utasításokból tájékozódjon.

A fiók tisztításának lépései

1. Vegye le a fiók elülső fedelét:

1. A fiókház tisztítása:

1. A fiókfedél tisztítása:

1. Összeszerelés tisztítás után:

Az ajtótömítés tisztítása

1. Az ajtótömítő szalag eltávolítása

2. Az ajtótömítés tisztítása

3. Visszaszerelés tisztítás után

8.2. Használaton kívüli hosszabb időszak

Ha a készüléket nem használja hosszabb ideig:

▶ Vegye ki az ételt.
▶ Húzza ki a tápkábelt.
▶ Tisztítsa meg a készüléket a fent leírtak szerint.
▶ A kellemetlen illatok készüléken belüli megjelenésének megelőzése érdekében hagyja nyitva az ajtót, illetve a fagyasztó fiókjait.

Távolítsa el a készülék ajtaját (nyissa ki az ajtót, és fogja, amíg eltávolítja a csavarokat), hogy elkerülje a gyermekek készülékbe jutását és záródását.

Megjegyzés: Kikapcsolás

A készülék élettartamának a biztosítása érdekében csak akkor kapcsolja ki, amikor feltétlenül szükséges.

8.3. A készülék mozgatása

1. Távolítsa el az összes élelmiszert, és húzza ki a készülék csatlakozódugóját.
2. Rögzítse a polcokat és az egyéb mozgatható alkatrészeket a fagyasztóban szigetelőszalaggal.
3. Csukja be az ajtót, és rögzítse szigetelőszalaggal.
4. A hütörendszer károsodásának az elkerülése érdekében ne döntse meg a fagyasztót 45°-ot meghaladó szögben.
5. A padló megkarcolását megelőzendő tekerje be a fagyasztó lábait. Mindig óvatosan mozgassa a fagyasztót.

FIGYELMEZTETÉS!

▶ Ne emelje a készüléket a fogantyúitól.
▶ Soha ne fektesse a készüléket vízszintesen a földre.

Sok felmerülő problémát saját maga is megoldhat speciális szakértelem nélkül. Problema felmerülése esetén ellenőrizze az összes felsorolt lehetőséget, és kövesse az alábbi utasításokat, mielött felvenné a kapcsolatot egy ügyfélszolgálattal. Lásd az ÜGYFÉLSZOLGÁLAT részt.

FIGYELMEZTETÉS!

• Karbantartás előtt kapcsolja ki a készüléket, és húzza ki a hálózati dugaszt a hálózati aljzatból.
  Az elektromos berendezéseket csak szakképzett villamossági szakemberek szervizelhetik, mert a nem megfelelő javítások jelentős károkat okozhatnak.
  Sérült tápkábel esetén a veszély elkerülése érdekében cseréltesse ki azt a gyártóval, a gyártó szervizközpontjával vagy más szakemberrel.

A hangjelzés kikapcsolható bármelyik gomb megnyomásával.

9.1. Hibaelhárítás

Probléma	Lehetséges ok	Lehetséges megoldás
A kompresszor nem működik.	A hálózati dugasz nem csatlakozik a hálózati aljzathoz.	Csatlakoztassa a hálózati csatlakozódugót.
A készülék gyakran bekapcsol vagy túl hosszú ideig üzemel.	A beltéri vagy kültéri hőmérséklet túl magas.A készülék hosszabb ideig kikapcsolt állapotban volt.Az ajtó a készülékben nem záródik megfelelően.Az ajtót túlságosan gyakran nyitotta ki, vagy túlságosan sokáig tartotta nyitva.A beállított hőmérséklet túl alacsony.Az ajtó tömítése szennyezett, kopott, repedt vagy nem megfelelő.A szükséges szellőzés nem biztosított.A belső teret jég borítja.	Ebben az esetben természetes, hogy a készülék üzemideje megnövekedett.Normál esetben 8 és 12 óra közötti időtartam szükséges a készülék teljes lehüléséhez.Csukja be az ajtót, és bizonyosodjon meg arról, hogy a készülék egyenes felületen található, és hogy élelmiszer vagy tárolóedény nem akadályozza az ajtó záródását.Ne nyissa ki az ajtót túl gyakran.Állítsa a hőmérsékletet magasabbra, amíg el nem éri a megfelelő hőmérsékletet. A hőmérséklet stabilizálása 3 órát vesz igénybe.Tisztítsa meg az ajtó tömítését, vagy cserélje ki ezt az ügyfélszolgálat bevonásával.Bizonyosodjon meg arról, hogy megfelelő a szellőzés.Olvassza le a készüléket.
A készülék rendellenes hangokat ad ki.	A készülék nem vízszintes talajon helyezkedik el.A készülék egy közeli tárgyhoz ér.A készülék fa padlón vagy fa falak közelében található.	Állítsa a készüléket vízszintbe.Távolítsa el a készülék mellett lévő tárgyakat.A fa felerősíti a hangot. Helyezze át a készüléket máshová.
A készülékből kattanó hang hallható	Ez természetes jelenség. Ez a hűtőegység be- vagy kikapcsolásához köthető.	-
Áramló vizhez hasonló halk hang tapasztalható.	Ez természetes jelenség.	-
A készülék motorjának a hangja hallható	A hűtőegység ekkor kapcsolta be a motort. Ez természetes jelenség	-
Nincs elég hideg a készülék belsejében.	A beállított hőmérséklet túl magas.A készülékbe túlságosan meleg termékeket helyezett.Túl sok ételt helyezett be egyszerre a készülékbe.Az élelmiszert egymáshoz túl közel helyezte.Az ajtó nem csukta be jól.Az ajtót túlságosan gyakran nyitotta ki, vagy túlságosan sokáig tartotta nyitva.	Állítsa vissza a hőmérsékletet.Tárolás előtt mindig hagyja lehűlni az élelmiszert.Az élelmiszereket mindig kis mennyiségben helyezze be.Hagyjon rést az élelmiszerek között, ami lehetővé teszi a levegő áramlását.Csukja be az ajtót.Ne nyissa ki az ajtót túl gyakran.
Túl hideg van a készülék belsejében.	A beállított hőmérséklet túl alacsony.	Állítsa vissza a hőmérsékletet.
Nedvesség jelentkezik a készülék felületén.	Az éghajlat túl meleg vagy túl nedves.	Ez természetes jelenség nedves éghajlati viszonyok között, és megszűnik, amint csökken a páratartalom. Törölje szárazra egy törlőkendővel.
Vastagjég és zúzmara található a fagyasztórekeszben.	Az élelmiszereket nem csomagolta be megfelelően.Az ajtó nem csukta be jól.Az ajtót túlságosan gyakran nyitotta ki, vagy túlságosan sokáig tartotta nyitva.Az ajtó tömítése szennyezett, kopott, repedt vagy nem megfelelő.Valami belülröl megakadályozza az ajtó megfelelő záródását.	Mindig csomagolja be alaposan az élelmiszereket.Csukja be az ajtót.Ne nyissa ki az ajtót túl gyakran.Tisztítsa meg az ajtó tömítését, vagy cserélje ki ezt az ügyfélszolgálat bevonásával.Helyezze vissza a polcokat, az ajtópolcokat vagy belső tartályokat úgy, hogy az ajtó becsukódhasson.
A hűtőrendszer nem üzemel.	Nem dugta be a hálózati csatlakozódugót a hálózati aljzatba.Az áramellátás nem megfelelő.	Csatlakoztassa a hálózati csatlakozódugót.Ellenőrizze a helyiség áramellátását. Vegye fel a kapcsolatot a helyi áramszolgáltatóval!
A szekrény oldalai és az ajtótömítés felmelegedik.	Ez természetes jelenség.	-
Riasztási hangjelzés hallható.	Az ajtó nyitva maradtA termék belsejében a túl magas a hőmérséklet	Csukja be az ajtót, vagy némítsa el manuálisan a riasztást.
Az ajtót kinyitása nehézkes.	A készülék működése során belül vákuum keletkezik.	Nyissa ki az ajtótömítést óvatosan, hogy levegő juthasson a készülékbe.
Az ajtót nem lehet megfelelően becsukni. Mindig hézag marad.	A készülékek alacsony hőmérséklete miatt az ajtótömítés könnyen megkeményedhet és alakváltozást szenvedhet.	Egy hajszárító vagy forró törülköző segítségével állítsa vissza a tömítés formáját ott, ahol az alakváltozást szenvedett.Miután a tömítés megpuhult, csukja be az ajtót, és szorosan nyomja össze.

Minimális jótállás: 2 év az uniós tagállamokban, 3 év Törökországban, 1 év az Egyesült Királyságban, 1 év Oroszországban, 3 év Svédországban, 2 év Szerbiában, 5 év Norvégiában, 1 év Marokkóban, 6 hónap Algériában, Tunézia nincs kötelező jogi jótállás. Termosztátok, hőmérséklet érzékelők, nyomtatott áramköri lapok és fényforrások legalább hét évig elérhetők a piacra bocsátott utolsó modelltől számítva.

Ajtófogantyúk, ajtópántok, tálcák és kosarak legalább hét évig, míg ajtótömítések legalább 10 évig elérhetők a piacra bocsátott utolsó modelltől számítva.

10.1. Kicsomagolás

FIGYELMEZTETÉS!

▶ A készülék nehéz. A készülék mozgatásához mindig legalább két személy szükséges.
▶ Tartson minden csomagolóanyagot gyermekektől elzárva, kiselejtezésüket pedig környezetbarát módon végezze.

▶ Vegye ki a készüléket a csomagolásból.

▶ Távolítsa el az összes csomagolóanyagot.

10.2. Környezeti körülmények

A szobahőmérsékletnek mindig 10 °C és 43 °C között kell lennie, mivel befolyásolhatja a készülék belsejének hőmérsékletét és energiafogyasztását. Szigetelés nélkül ne telepítse a készüléket egyéb hőkibocsátó készülékek (sütők, hűtőgépek) közelébe.

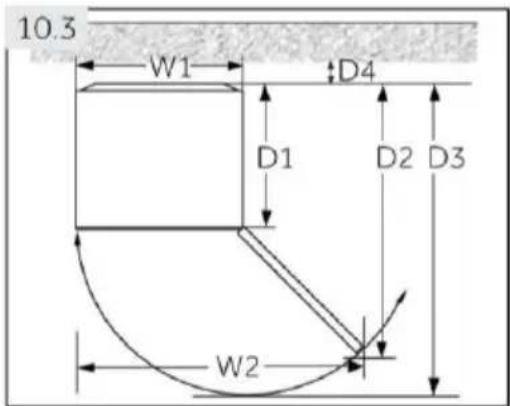

10.3 W1 D4 D1 D2 D3 W2

10.3. Helyigény

Az ajtó kinyitásához szükséges hely (10.3. ábra):

Szélesség mm-ben		Mélység mm-ben			Távolság a faltól mm-ben	Modellazonosító
Sz1	Sz2	Mé1	Mé2	Mé3	Mé4
595	964	608	1153,5	1236,5	100	H4R306W*H1/H4R306W*H1K

10.4 10 cm 10 cm 10 cm 10 cm

Ez a készülék kialakításából adódóan nem arra készült, hogy beépíthető készülékként üzemeljen.

10.4. Szellözés keresztmetszet

A készülék számára biztonsági okokból szükséges szellőzése érdekében kötelezően vegye figyelembe a szellőzés keresztmetszetére vonatkozó tájékoztatást (10.4. ábra).

10.5. A készülék elhelyezése

A készüléket sík és szilárd felületre telepítse. Ha a készüléket talapzatra helyezi, erős és tűzálló anyagokat kell használni. Soha ne használja a habszivacs csomagolóanyagot talapzatként.

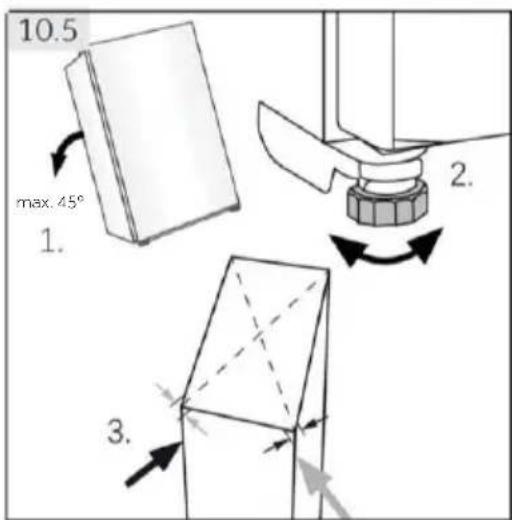

10.5 max. 45° 1. 2. 3.

1. Enyhén döntse meg hátrafelé a készüléket (10.5. ábra).
2. Állítsa a lábakat a kívánt szintre.
3. A stabilitást ellenőrizheti, ha az átlók mentén nyomást helyez a készülékre. Az enyhe lengésnek mindkét irányban azonosnak kell lennie. Ellenkező esetben a keret görbülhet: ez pedig esetleg szivárgó ajtótömítéseket eredményezhet. Az enyhe hátradölés az ajtó bezáródását hivatott elősegíteni.

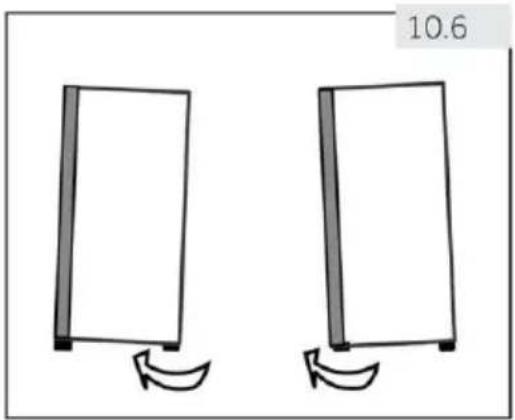

10.6. Az állítható lábak használata

A hütöszekrény instabilitása esetén, állítsa be a lábakat: Forgassa el az állítható lábakat a nyíl irányának megfelelően (10.6. ábra) a felfelé vagy lefelé mozgatáshoz:

▶ A lábak óramutató járásával megegyező irányba történő elforgatása emeli a készüléket.
▶ A lábak elforgatása az óramutató járásával ellentétes irányba csökkenti azt.

10.7. Várakozási idő

A kompresszorban kialakított gyűjtőedényben karbantartásmentes kenőolaj található. Ferde szállítás esetén ez az olaj a zárt csőrendszerbe juthat. Mielőtt tápellátáshoz csatlakoztatná a készüléket, minden képpen várjon 6 órát (10.7. ábra), hogy az olaj visszajusson a gyűjtőedénybe.

10.8. Elektromos csatlakoztatás

Minden egyes csatlakoztatás előtt ellenőrizze az alábbiakat:

▶ tápellátás, aljzat és biztosíték megfelelősége az adattáblán szereplő adatoknak;
a tápaljzat földeléssel rendelkezik, és nem használ többcsatlakozós hosszabbítót a tápellátáshoz;
a tápdugasz és az aljzat teljes mértékben illeszkedik egymáshoz.

Csatlakoztassa a csatlakozódugót egy megfelelően beépített háztartási aljzathoz.

FIGYELMEZTETÉS!

A kockázatok elkerülése érdekében a sérült tápkábelt kötelezően ki kell cserélni, ezt pedig csak az ügyfélszolgálat munkatársa végezheti el (lásd a jótállási jegyet).

10.9. Ajtó nyitásának váltása

Mielőtt csatlakoztatná a készüléket az áramforráshoz, ellenőrizze, hogy az ajtó nyitását jobbról (leszállított állapot) balra kell-e fordítani, ha ezt a telepítési hely és a használhatóság megköveteli.

FIGYELMEZTETÉS!

▶ A készülék nehéz. Az ajtó megfordítása két embert igényel.
Bármilyen müvelet előtt először húzza ki a készüléket a hálózati aljzatból.
▶ A hütörendszer károsodásának megelőzése érdekében ne döntse meg a készüléket 45°-ot meghaladó mértékben.

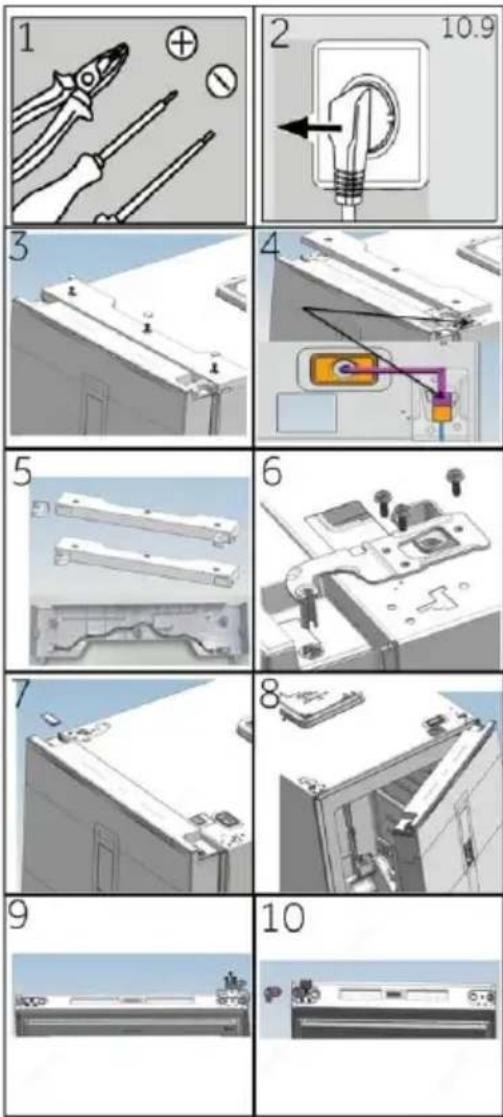

1 2 10.9 3 4 5 6 7 8 9 10

Összeszerelési lépések (10.9. ábra):

1. Biztosítsa a szükséges szerszámot.
2. Húzza ki a készüléket a hálózati aljzatból.
3. Távolítsa el a csavarfurat dugóját, a csavarokat és a zsanérfedelet.

4. Húzza ki a csatlakozókábelt.

5. Vegye ki a bal felső zsanérfedelet és az ajtó hosszabbítókábelt a tartozékok zacskóból, az ábrán látható módon, cserélje ki a zsanérfedelet, és helyezze be a hosszabbítókábelt a zsanérfedél vezetéknyílásába.

6. Távolítsa el a csavarokat és a zsanért.

7. Távolítsa el az ajtó fedelét. Távolítsa el a tengelytakarókat az ajtóról

8. Nyissa ki és vegye le az ajtót.

9. Fordítsa át az ajtót fejjel lefelé, és távolítsa el a 3 csavart az ajtó aljáról. Távolítsa el a 3 csavart, az ajtóütközöt és az emelőtengely hüvelyét az ajtó aljáról

10. Vegye ki az emelőtengely hüvelyt a tartozékok zacskóból.

Szerelje fel az emelöütközöt, az ajtóütközöt és a 3 csavart az ajtó bal oldalára

10 - Telepítés

1. Döntse meg kissé hátra a szekrényt, és távolítsa el a 3 csavart, valamint az alsó zsanért.
2. Vegye ki az emelőtengely hüvelyét a tartozékok zacskóból. Távolítsa el a 2 csavart, és távolítsa el az emelőtengely hüvelyét, valamint az emelőtengelyt
3. Szerelje be az emelőtengely hüvelyét és az emelőtengelyt a bal oldali furatba, majd rögzítse a 2 csavart. (A tengelyt lássa el kenőanyaggal)
4. Rögzítse a zsanért a szekrény ellentétes pozíciójába 3 csavarral.
5. Az ajtó ellentétes oldalán húzza ki a csatlakozókábel bal végét, és húzza át az 5. lépésben említett tengelytakarón keresztül, majd szerelje fel a tengelytakarót. Szerelje fel a furatdugót a jobb oldalra.
6. Szerelje vissza az ajtót.
7. Szerelje fel a jobb felső zsanért 3 csavarral. (Telepítés előtt lássa el kenőanyaggal a felső zsanért)
8. Csatlakoztassa a vezetékköteget az ábrán látható módon
9. Szerelje fel az 5. lépésben összeszerelt zsanérfedelet, rögzítse a három csavart és a csavarfurat dugókat
10. Kész.

11.1. Az (EU) 2019/2016 előírásnak megfelelő termékadatlap

Gyári jel	Haier
Modellazonosító	H4R306*AH1/H4R306*AH1K
Modellkategória	Hűtőszekrény
Energiahatékonysági osztály	A
Eves energiafogyasztás (kWh/év)	56
Hűtőtér térfogata (l)	176
Hűtőrekesz térfogata (l)	125
Egyéb rekeszek hőmérséklete > 14 °C	nem alkalmazható
Jégmentes rendszer	igen
Hőmérséklet megőrzése tápellátás nélkül (ó)	12
Hűtőkapacitás (kg/12 ó)	5
KlímaosztályA készülék 10 °C és 43 °C közötti környezeti hőmérsékleten való felhasználásra készült	SN-T
Maximális zajszint (dB)	36
Kialakítás típusa	önálló

1) 24 órás szabványos teszteredmények alapján. A valós energiafogyasztás a készülék használati módjától és elhelyezésétől függ.

A specifikáció részleteit illetően, kérjük, olvassa el az adattáblát és a termékben található energiacímkét.

A készülék az alább megadott környezeti hömérsékleten való használatra készült:

SN	+10°C ~ +32°C
N	+16°C ~ +32°C
ST	+16°C ~ +38°C
T	+16°C ~ +43°C

11.2. Kiegészítő műszaki adatok

Feszültség / Frekvencia	220–240 V váltóáram / 50 Hz
Névleges áram (A) H4R306*AH1/H4R306*AH1K	1,0
Hütőközeg	R600a
Méretek (Ma/Sz/Mé cm-ben) H4R306*AH1/H4R306*AH1K	190/60/74,2
Világítás teljesítménye/feszültsége	1,5 W/12 V egyenáram

12.1. Szabványok és irányelvek

A termék megfelel az összes vonatkozó EK irányelvben meghatározott követelménynek, illetve a vonatkozó harmonizált szabványoknak, amelyek alapján megilleti a CE-jelölés.

Figyelmébe ajánljuk a Haier ügyfélszolgálat és az eredeti pótalkatrészek igénybe vételét. Ha probléma merül fel a készülékkel, először tekintse át a HIBAELHÁRÍTÁS részt

Ha ebben nem talál megoldást, lépjen kapcsolatba

▶ a helyi márkakereskedővel vagy
▶ keresse meg a Service & Support (Szerviz és támogatás) területet a www.haier.com címen, ahol megtalálhatók a szükséges telefonszámok és a gyakran ismételt kérdések, valamint ahol szervizkérelmet aktiválhat.

A szerviz szolgáltatásunkkal való kapcsolatfelvétel előtt bizonyosodjon meg arról, hogy elérhetők az alábbi adatok.

Az információ az adattáblán található.

Modell ____ Sorozatszám ____

Jótállási igény felmerülése esetén ellenőrizze a termékhez mellékelt jótállási kártyát is.

Általános üzleti kérdések esetén kérjük, alábbi európai címeinken vegye fel velünk a kapcsolatot:

Európai Haier címek
Ország*	Postacím	Ország*	Postacím
Olaszország	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALY	Franciaország	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCIAORSZÁG
Spanyolország Portugália	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPAIN	Belgium-FR Belgium-NL Hollandia Luxemburg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIUM
Németország Ausztria	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANY	Lengyelország Cseh Köztársaság Magyarország Görögország Románia Oroszország	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLAND
Egyesült Királyság	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK

*További információért látogasson el a www.haier.com oldalra

Manuale dell'utente
