NÁVOD K OBSLUZE H4R306WAH1 HAIER

Děkujeme vám, že jste si koupili výrobek značky Haier. Před použitím spotřebiče si pozorně přečtěte tyto pokyny. Obsahují důležité informace, které vám pomohou co nejlépe využít spotřebič a zajistit jeho bezpečnou a správnou instalaci, používání a údržbu. Uschovejte tuto příručku na praktickém místě, abyste do ní mohli kdykoli nahlédnout ohledně bezpečného a správného používání spotřebiče. Pokud spotřebič prodáváte, věnujete nebo necháváte ve starém domě, předejte společně s ním také tuto příručku, aby se mohl nový vlastník seznámit se spotřebičem a přečísti si bezpečnostní varování.

Varování – důležité bezpečnostní informace

Informace týkající se životního prostředí

Likvidace Pomáhejte chránit životní prostředí a lidské zdraví. Obalový materiál umístěte do vhodných kontejnerů pro recyklaci. Pomáhejte recyklovat odpadní elektrické a elektronické spotřebiče. Spotřebiče označené tímto symbolem nevyhazujte do domovního odpadu. Zašlete výrobek do místního recyklačního závodu, nebo se obraťte na váš obecní úřad.

Varování! Nebezpečí udušení! Chladiva a plyny vyžadují profesionální likvidaci. Zajistěte, aby se potrubí chladicího okruhu nepoškodilo, než bude náležitě zlikvidováno. Odpojte spotřebič od síťového napájení. Odstřihněte síťový kabel a zlikvidujte ho. Odstraňte dvířka, západku dvířek a těsnění, aby se zamezilo uzavření dětí a domácích zvířat uvnitř spotřebiče.CS Obsah

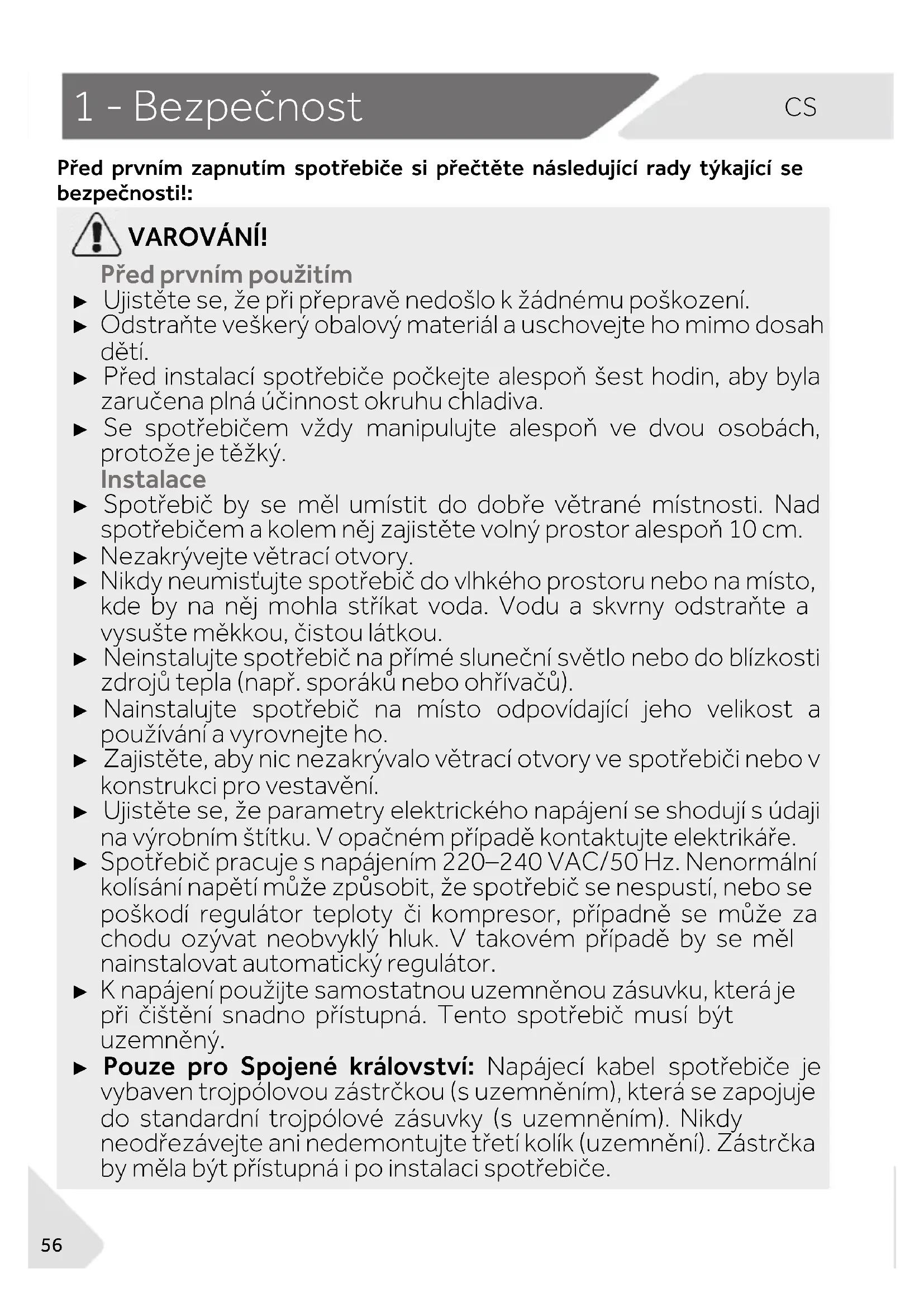

Před prvním zapnutím spotřebiče si přečtěte následující rady týkající se bezpečnosti!: VAROVÁNÍ! Před prvním použitím ► Ujistěte se, že při přepravě nedošlo k žádnému poškození. ► Odstraňte veškerý obalový materiál a uschovejte ho mimo dosah dětí. ► Před instalací spotřebiče počkejte alespoň šest hodin, aby byla zaručena plná účinnost okruhu chladiva. ► Se spotřebičem vždy manipulujte alespoň ve dvou osobách, protože je těžký. Instalace ► Spotřebič by se měl umístit do dobře větrané místnosti. Nad spotřebičem a kolem něj zajistěte volný prostor alespoň 10 cm. ► Nezakrývejte větrací otvory. ► Nikdy neumisťujte spotřebič do vlhkého prostoru nebo na místo, kde by na něj mohla stříkat voda. Vodu a skvrny odstraňte a vysušte měkkou, čistou látkou. ► Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti zdrojů tepla (např. sporáků nebo ohřívačů). ► Nainstalujte spotřebič na místo odpovídající jeho velikost a používání a vyrovnejte ho. ► Zajistěte, aby nic nezakrývalo větrací otvory ve spotřebiči nebo v konstrukci pro vestavění. ► Ujistěte se, že parametry elektrického napájení se shodují s údaji na výrobním štítku. V opačném případě kontaktujte elektrikáře. ► Spotřebič pracuje s napájením 220–240 VAC/50 Hz. Nenormální kolísání napětí může způsobit, že spotřebič se nespustí, nebo se poškodí regulátor teploty či kompresor, případně se může za chodu ozývat neobvyklý hluk. V takovém případě by se měl nainstalovat automatický regulátor. ► K napájení použijte samostatnou uzemněnou zásuvku, která je při čištění snadno přístupná. Tento spotřebič musí být uzemněný. ► Pouze pro Spojené království: Napájecí kabel spotřebiče je vybaven trojpólovou zástrčkou (s uzemněním), která se zapojuje do standardní trojpólové zásuvky (s uzemněním). Nikdy neodřezávejte ani nedemontujte třetí kolík (uzemnění). Zástrčka by měla být přístupná i po instalaci spotřebiče.CS

VAROVÁNÍ! ► Nepoužívejte rozbočovací adaptéry ani prodlužovací kabely. ► Ujistěte se, že napájecí kabel není zachycen mrazničkou. Nešlapejte na napájecí kabel. ► Nepoškoďte okruh chladiva. Každodenní používání ► Tento spotřebič mohou používat děti starší osmi let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby nezkušené a neznalé za předpokladu, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související rizika. ► Zabraňte dětem mladším 3 let v přístupu ke spotřebiči, pokud nejsou pod nepřetržitým dozorem. ► Děti si se spotřebičem nesmějí hrát. ► Jestliže v blízkosti spotřebiče uniká chladný plyn nebo jiný hořlavý plyn, vypněte ventil unikajícího plynu, otevřete dveře a okna a neodpojujte zástrčku napájecího kabelu mrazničky nebo jakéhokoli jiného spotřebiče od zásuvky. ► Upozorňujeme, že spotřebič je nastaven na provoz při určitém rozsahu teplot mezi 10 a 43 °C. V zájmu zajištění co nejlepší funkčnosti se doporučuje používat spotřebič při nižší než stanovené teplotě prostředí. Spotřebič lze používat, když teplota okolí neklesne pod -15 °C. ► Nepokládejte na horní stranu mrazničky nestabilní předměty (těžké předměty, nádoby naplněné vodou), aby se předešlo zranění způsobenému pádem nebo elektrickým proudem v důsledku styku s vodou. ► Otvírejte a zavírejte dvířka pouze pomocí madel. Mezera mezi dvířky a mezi dvířky a skříní je velmi úzká. Nenatahujte v těchto místech ruce, abyste si nepřiskřípli prsty. Dvířka mrazničky otvírejte nebo zavírejte pouze v případě, že v dosahu jejich pohybu nestojí žádné děti. ► Ve spotřebiči nebo v jeho blízkosti neskladujte ani nepoužívejte hořlavé, výbušné nebo korozivní látky. ► Ve spotřebiči neskladujte léky, bakterie ani chemické látky. Tento spotřebič je určen k použití v domácnosti. Nedoporučuje se skladovat materiály, které vyžadují přesně stanovené teploty. ► Pokud dojde k oteplení v mrazničce, zkontrolujte stav potravin.1 - Bezpečnost

VAROVÁNÍ! Každodenní používání ► V případě výpadku napájení nebo před čištěním odpojte spotřebič od napájení. Před opětovným spuštěním spotřebiče počkejte alespoň 5 minut, protože časté spouštění by mohlo poškodit kompresor. ► Uvnitř prostoru pro skladování potravin ve spotřebiči nepoužívejte elektrická zařízení, pokud se nejedná o zařízení doporučené výrobcem. ► Pokud se poškodí osvětlovací žárovky, výměnu musí provést výrobce nebo kvalifikovaná osoba pracující pro stanoveného poskytovatele údržby. Údržba/čištění ► Jestliže jsou čištění a údržba prováděny dětmi, je nutné na ně dohlížet. ► Před zahájením jakékoli pravidelné údržby odpojte spotřebič od elektrického napájení. Před opětovným spuštěním spotřebiče počkejte alespoň 5 minut, protože časté spouštění by mohlo poškodit kompresor. ► Při odpojování spotřebiče od napájení držte zástrčku, nikoli kabel. ► Neseškrabávejte námrazu a led ostrými předměty. Nepoužívejte spreje, elektrické ohřívače jako fén na vlasy, parní čističe ani jiné zdroje tepla, aby nedošlo k poškození plastových součástí. ► K rozmrazování nepoužívejte mechanické nástroje ani jiné prostředky. Používejte pouze prostředky doporučené výrobcem. ► Během čištění na spotřebič nestříkejte ani nelijte vodu. ► K čištění spotřebiče nepoužívejte vodní postřik ani proud vody. ► Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoba s podobnou kvalifikací, aby se vyloučilo riziko. ► Nepokoušejte se opravovat, rozebírat nebo upravovat spotřebič vlastními silami. Je-li nutná oprava, obraťte se na náš zákaznický servis.CS

Informace o plynném chladivu VAROVÁNÍ! Spotřebič obsahuje hořlavé chladivo ISOBUTAN (R600a). Ujistěte se, že během přepravy nebo instalace nedošlo k poškození okruhu chladiva. Unikající chladivo by mohlo způsobit zranění očí, nebo by se mohlo vznítit. Pokud dojde k poškození, nepřibližujte se s otevřeným plamenem, důkladně vyvětrejte místnost a nezapojujte ani neodpojujte napájecí kabely tohoto či jiných spotřebičů. Informujte zákaznický servis. V případě zasažení očí chladivem důkladně vypláchněte oči pod tekoucí vodou a ihned zavolejte očnímu lékaři.

VAROVÁNÍ! ► Dbejte na to, abyste nezpůsobili požár zapálením hořlavého materiálu. ► VAROVÁNÍ: Při umisťování spotřebiče se ujistěte, že napájecí kabel není zachycený nebo poškozený. ► VAROVÁNÍ: Neumisťujte za spotřebič přenosné rozbočovací zásuvky ani prodlužovací kabely. ► V tomto spotřebiči neskladujte výbušné látky, jako jsou nádoby s aerosolem, v nichž se používá hořlavý hnací plyn. ► Vzhledem k tomu, že v mrazničce se používá hořlavé chladivo, dbejte náležité opatrnosti při instalaci, manipulaci, opravách a recyklaci spotřebiče. ► Jelikož bylo v mrazničce použito hořlavé nadouvadlo, při likvidaci tohoto spotřebiče se obraťte na servisní středisko.2 - Určené použití

2.1. Určené použití Tento spotřebič je určen k používání v domácnostech a podobných oblastech, jako jsou: - kuchyňky pro personál v obchodech, kancelářích a na dalších pracovištích; - chalupy a hotely, motely a další obytné objekty, kde je používají zákazníci; - ubytovací zařízení typu penzionu se snídaní; - ve stravovacích službách a podobných oblastech, kde nejde o maloobchodní prodej. Tento spotřebič je určen k chlazení potravin. Byl navržen výhradně k používání v suchých interiérech domácností. Není určen k používání v komerčním nebo průmyslovém prostředí. V případě potřeby lze tento spotřebič používat jako úložný prostor pro čerstvé potraviny. Na spotřebiči neprovádějte žádné změny nebo úpravy. Používání k jinému než určenému účelu může představovat nebezpečí a vést ke ztrátě platnosti záruky. 2.2. Příslušenství Zkontrolujte příslušenství a literaturu podle tohoto seznamu: Energetický štítek Záruční list Stručný návod k zapojení Uživatelská příručka Prodlužovací kabel dvířek Horní levý závěs pro změnu směru otvírání dvířek Kryt levého horního závěsu Kryty osCS

Upozornění: Rozdíly Vzhledem k technickým změnám a různým modelům nemusí některé obrázky v této příručce přesně zobrazovat váš model. Obrázek spotřebiče (obr. 3)

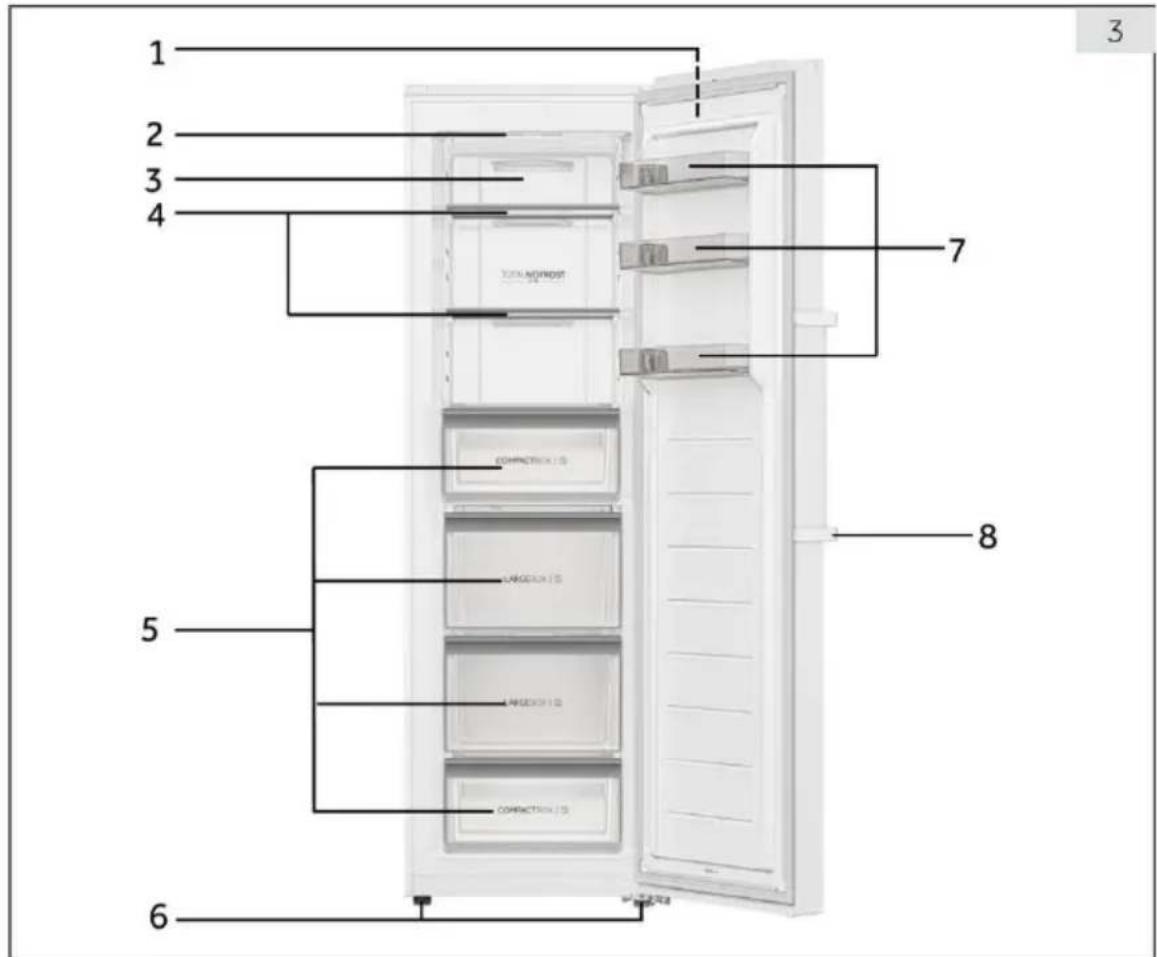

1 Ovládací panel 2 Světlo LED 3 Vzduchové potrubí 4 Skleněné police 5 Přihrádky 6 Nastavitelné nohy 7 Odnímatelné police na dvířkách 8 Madlo dvířek Poznámka: Tento výrobek obsahuje světelný zdroj s třídou energetické účinnosti <G>.4 - Ovládací panel

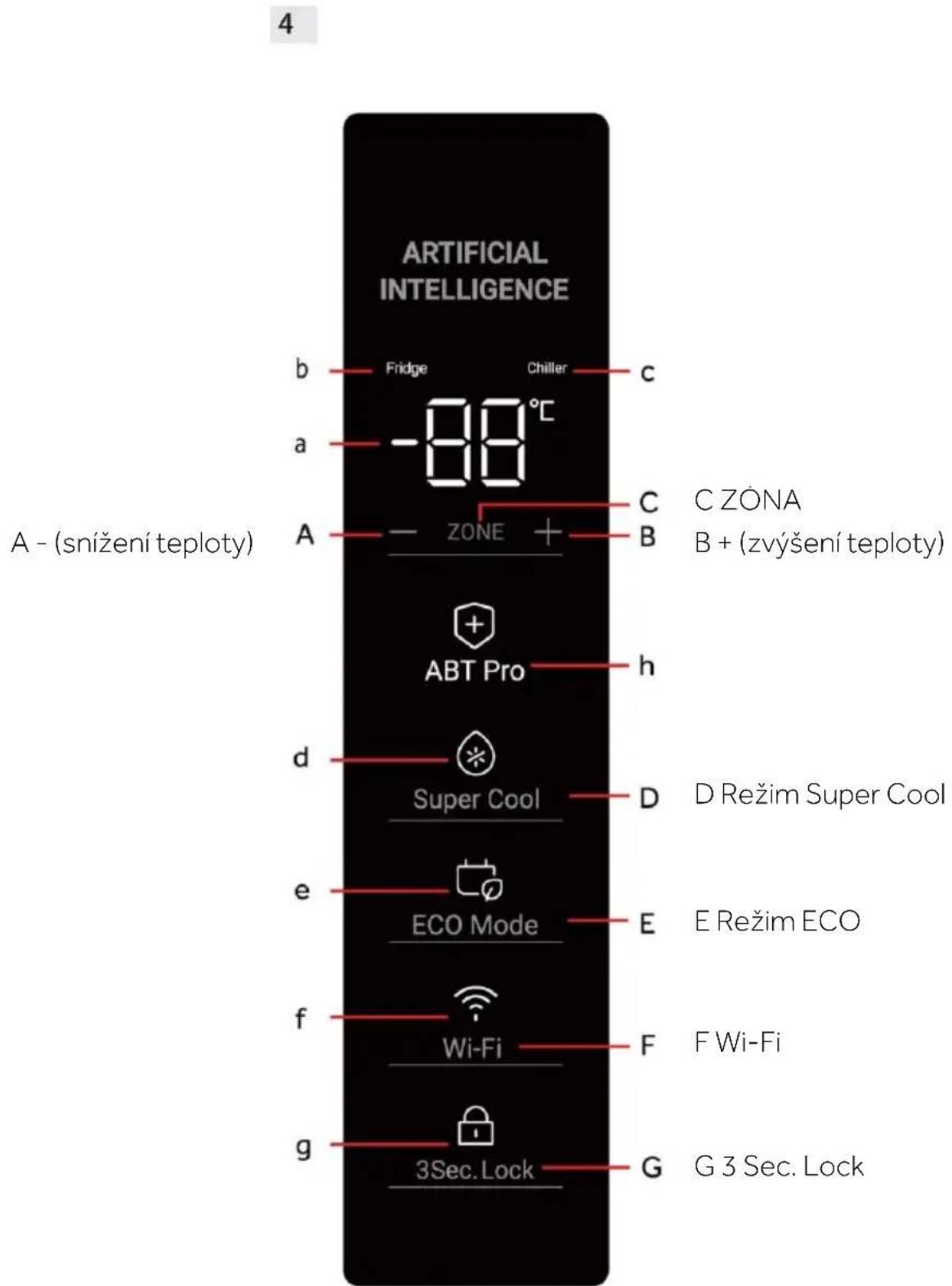

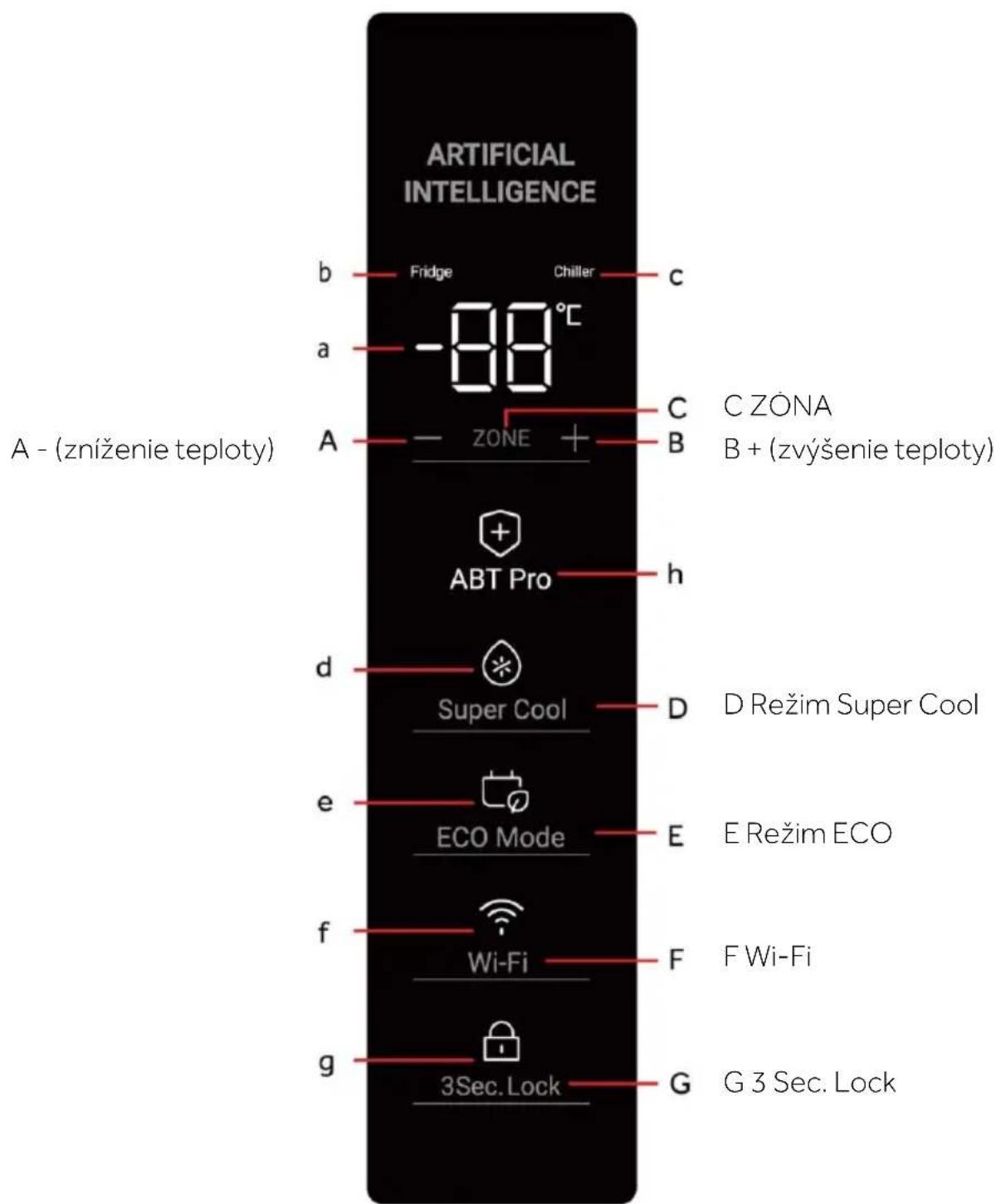

Ovládací panel (obr. 4)

A - (snížení teploty) B + (zvýšení teploty) D Režim Super Cool E Režim ECO F Wi-Fi G 3 Sec. LockCS

5.1. Před prvním použitím ► Odstraňte veškerý obalový materiál, uschovejte ho mimo dosah dětí a zlikvidujte ho způsobem šetrným k životnímu prostředí. ► Než do spotřebiče vložíte jakékoli potraviny, vyčistěte jeho vnitřní i vnější povrchy vodou a slabým saponátem. ► Po vyrovnání a vyčištění počkejte alespoň 6 hodiny, než spotřebič připojíte k napájení. Viz část INSTALACE. ► Než naplníte prostory potravinami, nejprve je nechte 2 hodiny ochladit na vysoké nastavení. 5.2. Zapínání/vypínání spotřebiče Spotřebič se spustí ihned po připojení k napájení. Mrazicí zóna je automaticky nastavena na 0 °C. Chlazená zóna je automaticky nastavena na 4 °C. Jedná se o doporučené nastavení a ideální teplotu pro chlazení potravin. V případě potřeby můžete tyto teploty změnit ručně. Viz NASTAVOVÁNÍ TEPLOTY. Indikátory (a-g) se jeden po druhém rozsvítí a zhasnou. Pokud jsou dvířka zavřená, displej se vypne po 30 sekundách. Může být aktivován zámek panelu. Upozornění: Výchozí nastavení ► Spotřebič je přednastaven na doporučené teploty 0 ºC (mrazicí box) a 4 ºC (chlazený prostor). V normálních podmínkách okolního prostředí nemusíte nastavovat teplotu. ► Když se spotřebič zapne poté, co byl odpojen od síťového napájení, může trvat až 5 hodin, než dosáhne správné teploty. Před vypnutím vyprázdněte spotřebič. Chcete-li spotřebič vypnout, vytáhněte napájecí kabel ze síťové zásuvky. 5.3. Pohotovostní režim displeje Když jsou zavřená dvířka, obrazovka displeje se po 30 sekundách nečinnosti automaticky vypne. Displej se automaticky zamkne. Po stisknutí nějakého tlačítka nebo otevření dvířek se automaticky rozsvítí. 5.4. Zamykání a odemykání displeje Automatické zamykání Asi po 30 sekundách nečinnosti se displej automaticky zamkne. Ruční zamykání Když je displej odemčený, stiskněte tlačítko „3 Sec. Lock“ (G) a podržte ho 3 sekundy, po pípnutí se rozsvítí indikátor „3 Sec. Lock“ (g) a displej se zamkne. Když je displej zamčený, stiskněte tlačítko „3 Sec. Lock“ (G) a podržte ho 3 sekundy, po pípnutí se rozsvítí indikátor „3 Sec. Lock“ (g) a displej se odemkne. Upozornění: Zámek displeje Když je displej zamčený, jsou deaktivovány funkce jako nastavování teploty nebo Super Cool. Při pokusu o jejich aktivaci třikrát blikne indikátor 3 Sec. Lock, aby vám připomněl, že displej je zamčený.5 - Používání

5.5. Přepínání nastavení a zobrazování teploty chladničky/mrazicího boxu Stisknutím tlačítka C přepínejte mezi chladničkou a mrazicím boxem a zobrazujte vnitřní teplotu v reálném čase. 5.6. Nastavování teploty Rozsah režimu mrazicího boxu: 0 ºC~2 ºC Rozsah režimu chlazení: 2 ºC~8 ºC Když je displej odemčený, klepnutím na „-“ (A) a „+“ (B) je možné nastavit jinou teplotu a údaj na indikátoru (a) bude blikat; tento proces bude doprovázen pípáním. Po 5 sekundách od uvolnění tlačítka přestane blikat indikátor (a) a bude se zobrazovat upravené nastavení, dokud displej nezhasne. Nastavená teplota se zobrazí po dosažení chladicího účinku. Upozornění: Nastavování teploty ► V režimech Super Cool a ECO nelze upravovat teplotu chlazení. ► Po změně teploty se bude přímo zobrazovat upravené nastavení, dokud displej nezhasne, a potom se displej znovu rozsvítí a bude ukazovat teplotu chladničky před nastavováním. 5.7. Režim Super Cool (D) Když je displej odemčený, po klepnutí na tlačítko režimu „Super Cool“ (D) se rozsvítí indikátor režimu „Super Cool“ (d) a chladnička bude pracovat v režimu Super Cool. Chcete- li ručně deaktivovat režim Super Cool, opakujte výše uvedené kroky a jas indikátoru „Režim Super Cool“ (d) se sníží. Upozornění: Super Cool ► Režim Super Cool se automaticky ukončí po 3 hodinách od jeho aktivace. Chladnička se vrátí k původní nastavené úrovni. ► V režimu Super Cool nelze upravovat teplotu chlazení. Pokud se o to pokusíte, indikátor Super Cool bude chvíli blikat, aby vám připomněl, že chladnička je v režimu Super Cool. 5.8. Režim ECO (E) V režimu ECO se šetří energie. V režimu chlazení bude teplota nastavena na 8 ºC. Když je displej odemčený, po klepnutí na tlačítko režimu „ECO“ (E) se zvýrazní indikátor režimu „ECO“ (e) a chladnička bude pracovat v režimu ECO. Chcete-li ručně deaktivovat režim ECO, opakujte výše uvedené kroky a jas indikátoru „Režim ECO“ (e) se sníží. Upozornění: Super Cool V režimu ECO nelze upravovat teplotu chlazení. Pokud se o to pokusíte, indikátor ECO bude chvíli blikat, aby vám připomněl, že chladnička je v režimu ECO.CS

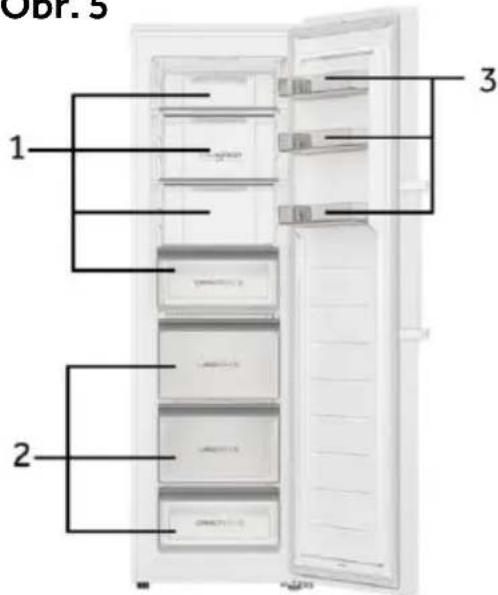

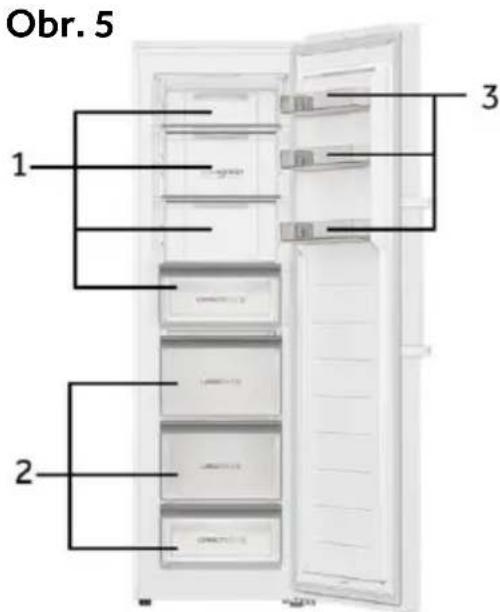

Různé potraviny by se měly ukládat na různá místa podle jejich vlastností (obr. 5). 1 Nakládané potraviny, konzervy, ovoce, zelenina, salát atd. 2 Masné výrobky, přesnídávky atd. 3 Vejce, konzervy, koření, nápoje a láhve atd. V režimu chlazení bez čtyřhvězdičkového prostoru: tento chladicí spotřebič není vhodný ke zmrazování potravin. Potraviny lze skladovat v chladničce při teplotě nejméně 4 °C po dobu od 1 dne do 2 měsíců v závislosti na jejich vlastnostech (např. maso: 1–2 dny, zelenina: 3–5 dnů, vejce: 1–2 měsíce). Na obal zaznamenejte datum vložení do chladničky, časový limit a název potravin podle příslušných údajů pro různé potraviny, abyste předešli překročení doby skladovatelnosti. 5.9. ABT Pro Chladnička je vybavena antibakteriálním modulem, který po zapnutí napájení běží nezávisle a nevyžaduje ovládání ze strany uživatelů. Rozsvítí se indikátor (h), který signalizuje, že modul je v chodu. 5.10. Paměť při vypnutí Tato chladnička má paměť při vypnutí, ve které bude uloženo nastavení před vypnutím. Až se obnoví napájení, chladnička se vrátí k nastavení před vypnutím a bude pokračovat v provozu. Do paměti se neukládá zámek displeje, po obnovení napájení je displej odemčený. 5.11. Alarm při otevření dvířek Když je chladnička otevřená déle než 3 minuty, ozývá se alarm chladničky; při otevření po dobu 3 až 7 minut se alarm ozývá každých 30 sekund a při otevření po dobu delší než 7 minut se alarm ozývá každých 5 sekund, dokud se dvířka nezavřou. Když se alarm ozývá každých 5 sekund, stiskněte jakékoli tlačítko a zvuk alarmu ustane. Alarm při otevření dvířek Po otevření dvířek na dobu delší než 7 minut zhasne světlo v chladničce.

5.12. Signalizace chyb Tato chladnička je vybavena signalizací chyb. Při výskytu chyby budou na displeji blikat kódy odpovídající různým chybám. V této situaci bude chladnička stále chladit, ale v zájmu optimálního fungování by měl uživatel co nejdříve kontaktovat poprodejní servis. 5.13. Wi-Fi Po připojení k Wi-Fi bude možné ovládat chladničku na dálku pomocí mobilní aplikace. (Konkrétní způsoby konfigurace najdete na konfigurační stránce.)

6 - Tipy pro ús poru energi e

Tipy pro úsporu energie ► Zajistěte, aby měl spotřebič náležité větrání (viz INSTALACE). ► Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti zdrojů tepla (např. sporáků nebo ohřívačů). ► Vyhýbejte se zbytečně nízké teplotě uvnitř spotřebiče. Čím nižší je nastavená teplota ve spotřebiči, tím vyšší je spotřeba energie. ► Teplé jídlo nechte před vložením do spotřebiče vychladnout. ► Otvírejte dvířka spotřebiče co nejméně a na co nejkratší dobu. ► Ujistěte se, že dvířka se vždy zavírají správně a nepřekáží jim nesprávně umístěné potraviny. Udržujte těsnění dvířek v čistém stavu. ► Pravidelně čistěte zadní stranu spotřebiče. Prach zvyšuje spotřebu energie. ► Energeticky nejúspornější konfigurace vyžaduje, aby byly ve spotřebiči nainstalovány přihrádky, schránka na potraviny a police ve stavu jako z výroby a aby uložené potraviny nezakrývaly výstup vzduchového kanálu.

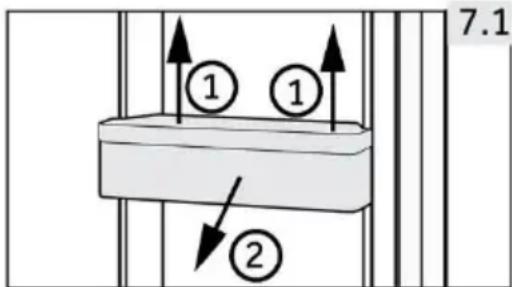

7.1. Odnímatelné police na dvířkách Polici na dvířkách lze vyjímat za účelem čištění: Uchopte rukama obě strany police, zdvihněte ji nahoru (1) a vytáhněte ji ven (2) (obr. 7.1). Při vkládání dveřní police proveďte výše popsané kroky v opačném pořadí.

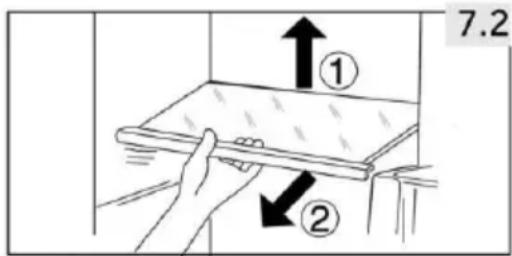

7.2. Skleněné police

1. Chcete-li vyndat nějakou polici, vyjměte ji tak, že

nejprve nadzdvihnete okraj (1) a potom ji vytáhnete ven (2) (obr. 7.2).

2. Při instalaci ji položte na výstupky na obou stranách a

zatlačte ji až dozadu tak, aby se zadní strana police usadila uvnitř drážek v bočních stranách.

8 - Čištění a údržba

8 - Čištění a údržba

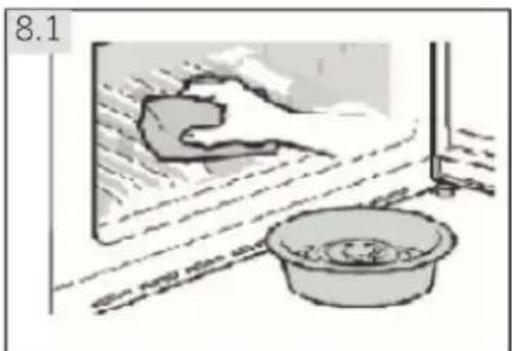

VAROVÁNÍ! Před čištěním odpojte spotřebič od napájení. 8.1. Všeobecné informace Spotřebič čistěte pouze tehdy, když je v něm uloženo jen málo potravin, nebo je prázdný. VAROVÁNÍ! ► Nečistěte spotřebič tvrdými kartáči, drátěnými kartáči, práškovými čisticími prostředky, benzínem, amylacetátem, acetonem a podobnými organickými roztoky a kyselými nebo zásaditými roztoky. K čištění použijte speciální čisticí prostředek na mrazničky, aby se zamezilo poškození. ► Během čištění na spotřebič nestříkejte ani nelijte vodu. ► Neseškrabávejte námrazu a led ostrými předměty. ► Nepoužívejte spreje, elektrické ohřívače jako fén na vlasy, parní čističe ani jiné zdroje tepla, aby nedošlo k poškození plastových součástí. ► Nečistěte chladné skleněné police horkou vodou. Náhlá změna teploty by mohla způsobit, že sklo praskne. ► Nedotýkejte se vnitřního povrchu úložného prostoru chladničky, zejména ne mokrýma rukama, protože by mohly přimrznout k povrchu. ► V případě ohřátí zkontrolujte stav chlazených potravin. ► Nepokoušejte se opravovat spotřebič vlastními silami. Je-li nutná oprava, obraťte se na náš zákaznický servis.

► Vždy udržujte těsnění dvířek v čistém stavu. ► Očistěte vnitřek a skříň spotřebiče měkkou látkou nebo houbou navlhčenou v teplé vodě s neutrálním čisticím prostředkem (obr. 8.1). ► Opláchněte povrch a vysušte ho měkkou látkou. ► Nemyjte žádné součásti spotřebiče v myčce. ► Příslušenství čistěte pouze teplou vodou a jemným neutrálním saponátem.8 - Čištění a údržba

Tato uživatelská příručka obsahuje pokyny pro používání a provoz více modelů. Postupujte podle pokynů k zakoupeným modelům. Kroky pro čištění zásuvek

1. Sejměte přední kryt zásuvky:

2. Čištění tělesa zásuvky:

3. Čištění krytu zásuvky:

4. Montáž po čištění:

Čištění těsnění dvířek

1. Demontujte lištu těsnění dvířek

2. Čištění těsnění dvířek

8 - Čištění a údržba

8.2. Když se spotřebič dlouho nepoužívá Jestliže se spotřebič nebude delší dobu používat: ► Vyjměte potraviny. ► Vytáhněte napájecí kabel ze zásuvky. ► Vyčistěte spotřebič podle výše uvedeného popisu. ► Nechte dvířka a zásuvky mrazničky otevřené, aby se uvnitř nevytvořil zápach. Odstraňte dvířka spotřebiče (otevřete je a držte je, než odstraníte šrouby), aby se dovnitř nedostaly děti a nezůstaly uzamčené ve spotřebiči. Upozornění: Vypnutí Aby byla zajištěna životnost spotřebiče, vypínejte jej pouze v nezbytně nutných případech. 8.3. Přemisťování spotřebiče

1. Vyjměte všechny potraviny a odpojte spotřebič od napájení.

2. Připevněte police a ostatní pohyblivé součásti v mrazničce lepicí páskou.

3. Zavřete dvířka a zajistěte je páskou.

4. Nenaklánějte mrazničku v úhlu větším než 45°, aby se předešlo poškození chladicího

5. Obalte nohy mrazničky, aby se nepoškrábala podlaha. Mrazničku nikdy nepřemisťujte

silou. VAROVÁNÍ! ► Nezdvihejte spotřebič za madla. ► Nikdy nepokládejte spotřebič vodorovně na zem.9 - Řešení problémů

9 - Řešení pro blémů

Mnoho problémů můžete vyřešit sami bez konkrétních odborných znalostí. V případě problému zkontrolujte všechny možnosti a řiďte se níže uvedenými pokyny, než se obrátíte na poprodejní servis. Viz ZÁKAZNICKÝ SERVIS. VAROVÁNÍ! ► Před zahájením údržby vypněte spotřebič a vytáhněte zástrčku napájecího kabelu ze síťové zásuvky. ► Servis elektrického zařízení by měli provádět pouze kvalifikovaní elektrikáři, protože nepatřičné opravy mohou vést k vážným následným škodám. ► Poškozený napájecí kabel by měl vyměnit pouze výrobce, jeho servisní zástupce nebo osoby s podobnou kvalifikací, aby se vyloučilo riziko. Zvukový alarm lze vypnout stisknutím jakéhokoli tlačítka. 9.1. Řešení problémů Problém Možná příčina Možné řešení Kompresor nepracuje.

• Síťová zástrčka není zapojena do síťové zásuvky.

• Zapojte síťovou zástrčku. Spotřebič se spouští často, nebo běží příliš dlouho.

• Vnitřní nebo venkovní teplota je příliš vysoká.

• V tomto případě je normální, že spotřebič běží déle.

• Spotřebič byl určitou dobu vypnutý.

• Normálně trvá 8 až 12 hodin, než se spotřebič úplně ochladí.

• Dvířka spotřebiče nejsou těsně zavřená.

• Zavřete dvířka a ujistěte se, že spotřebič je umístěn na rovné zemi a dvířkům nepřekáží žádné potraviny nebo nádoby.

• Dvířka se otvírala příliš často, nebo byla příliš dlouho otevřená.

• Neotvírejte dvířka příliš často.

• Je nastavena příliš nízká teplota.

• Nastavujte vyšší teplotu, dokud nedosáhnete uspokojivé teploty. Trvá 3 hodiny, než se teplota ustálí.

• Těsnění dvířek je znečištěné, opotřebené, popraskané nebo nesprávně nainstalované.

• Vyčistěte těsnění dvířek, nebo ho nechte vyměnit zákaznickým servisem.

• Není zaručena požadovaná cirkulace vzduchu.

• Zajistěte odpovídající větrání.

• Vnitřek je pokryt ledem.

• Rozmrazte spotřebič. Spotřebič vydává neobvyklé zvuky.

• Spotřebič nestojí na rovné zemi.

• Vyrovnejte spotřebič.

• Spotřebič se dotýká předmětu v jeho blízkosti.

• Odstraňte předměty z okolí spotřebiče.

• Spotřebič stojí na dřevěné podlaze nebo v blízkosti dřevěných stěn.

• Dřevo zesiluje zvuk. Spotřebič umístěte někam jinam.CS

Problém Možná příčina Možné řešení Spotřebič vydává cvakavý zvuk.

• Jedná se o normální jev. Je to způsobeno zapínáním nebo vypínáním chladicí jednotky.

Ozývá se slabý zvuk podobný proudění vody.

• Jedná se o normální jev.

Spotřebič vydává zvuk podobný motoru.

• Chladicí zařízení se zrovna zapnulo. Jedná se o normální jev.

Uvnitř spotřebiče není dostatečně chladno.

• Je nastavena příliš vysoká teplota.

• Znovu nastavte teplotu.

• Byly uloženy potraviny, které byly příliš teplé.

• Před uložením vždy nechte jídlo vychladnout.

• Bylo uloženo příliš potravin najednou.

• Vždy ukládejte menší množství potravin.

• Potraviny jsou příliš blízko sebe.

• Nechte mezi potravinami mezery umožňující proudění vzduchu.

• Dvířka nejsou těsně zavřená.

• Dvířka se otvírala příliš často, nebo byla příliš dlouho otevřená.

• Neotvírejte dvířka příliš často. Uvnitř spotřebiče je příliš chladno.

• Je nastavena příliš nízká teplota.

• Znovu nastavte teplotu. Na povrchu spotřebiče se hromadí vlhkost.

• Prostředí je příliš teplé a vlhké.

• Jedná se o normální jev ve vlhkém prostředí; až se sníží vlhkost, situace se změní. Spotřebič otřete do sucha hadříkem. V prostoru mrazničky je silná vrstva ledu a námrazy.

• Potraviny nebyly náležitě zabalené.

• Vždy dobře zabalte potraviny.

• Dvířka nejsou těsně zavřená.

• Dvířka se otvírala příliš často, nebo byla příliš dlouho otevřená.

• Neotvírejte dvířka příliš často.

• Těsnění dvířek je znečištěné, opotřebené, popraskané nebo nesprávně nainstalované.

• Vyčistěte těsnění dvířek, nebo ho nechte vyměnit zákaznickým servisem.

• Něco uvnitř brání správnému zavření zásuvky.

• Přemístěte vnitřní police, police na dvířkách nebo vnitřní nádoby, aby se mohla zásuvka zavřít. Chladicí systém nefunguje.

• Síťová zástrčka není zapojena do síťové zásuvky.

• Zapojte síťovou zástrčku.

• Napájení nemá správné parametry.

• Zkontrolujte přívod elektrického napájení do místnosti. Zavolejte místnímu dodavateli elektřiny! Boční strany skříně a lišta na dvířkách jsou teplé.

• Jedná se o normální jev.

• –9 - Řešení problémů

Problém Možná příčina Možné řešení Ozývá se signál alarmu.

• Dvířka jsou otevřená • Teplota uvnitř spotřebiče je příliš vysoká

• Zavřete dvířka nebo ručně vypněte alarm. Dvířka se otvírají ztěžka.

• Po spuštění se ve spotřebiči vytvoří vnitřní podtlak.

• Jemně otevřete těsnění dvířek, aby se do spotřebiče dostal vzduch. Dvířka se nedají pořádně zavřít. Vždy tam zůstává mezera.

• Vzhledem k nízké teplotě spotřebiče může těsnění dvířek snadno ztvrdnout a zdeformovat se.

• Na místo, kde je těsnění zdeformované, použijte fén nebo přiložte horký ručník. Až těsnění opět změkne, zavřete dvířka a pevně je stlačte. Minimální záruka: 2 roky pro země EU, 3 roky pro Turecko, 1 rok pro Spojené království, 1 rok pro Rusko, 3 roky pro Švédsko, 2 roky pro Srbsko, 5 let pro Norsko, 1 rok pro Maroko, 6 měsíců pro Alžírsko, Tunisko nevyžaduje žádnou zákonnou záruku. Termostaty, snímače teploty, desky s plošnými spoji a světelné zdroje budou k dispozici po dobu nejméně sedmi let od uvedení posledního modelu spotřebiče na trh. Madla dvířek, závěsy dvířek, přihrádky a koše budou k dispozici po dobu nejméně sedmi let a těsnění dvířek po dobu nejméně deseti let od uvedení posledního modelu spotřebiče na trh.CS

10.1. Vybalení VAROVÁNÍ! ► Spotřebič je těžký. Vždy s ním manipulujte alespoň ve dvou. ► Uchovávejte všechny obalové materiály mimo dosah dětí a zlikvidujte je způsobem šetrným k životnímu prostředí. ► Vyjměte spotřebič z obalu. ► Odstraňte všechny obalové materiály. 10.2. Podmínky prostředí Pokojová teplota by měla být vždy mezi 10 °C a 43 °C, protože může ovlivňovat teplotu uvnitř spotřebiče a jeho spotřebu energie. Bez náležité izolace neinstalujte spotřebič do blízkosti jiných spotřebičů vytvářejících teplo (trouby, chladničky).

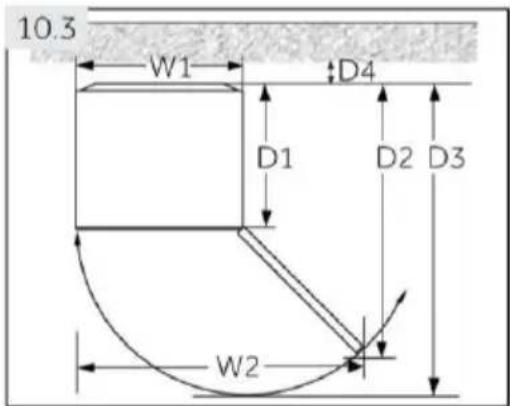

10.3. Požadavky na místo Potřebný prostor pro otvírání dvířek (obr. 10.3): Šířka v mm Hloubka v mm Vzdálenost od stěny v mm Identifikační značka modelu

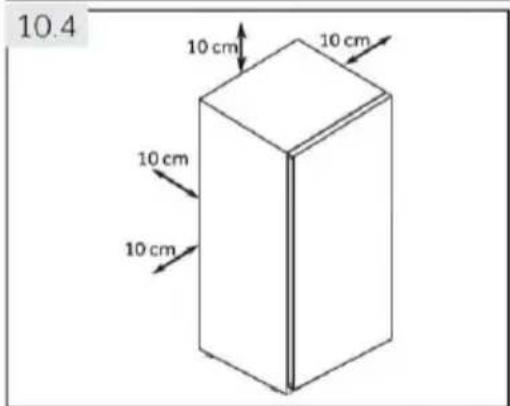

H4R306W*H1/ H4R306W*H1K Tento spotřebič není určen k používání jako vestavný spotřebič. 10.4. Prostor pro větrání Z bezpečnostních důvodů je nutné dodržet informace o požadovaném prostoru pro větrání, aby byl spotřebič dostatečně větraný (obr. 10.4). 10.5. Vyrovnání spotřebiče Spotřebič by se měl postavit na rovný a pevný povrch. Pokud se spotřebič umisťuje na podstavec, je nutné aby byl z pevného a ohnivzdorného materiálu. Jako podstavec nikdy nepoužívejte pěnový obalový materiál.

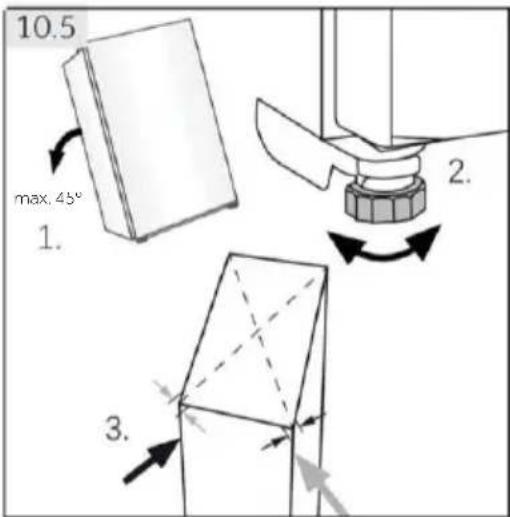

1. Mírně nakloňte spotřebič dozadu (obr. 10.5).

2. Nastavte nohy na požadovanou výšku.

3. Stabilitu lze zkontrolovat střídavým kýváním po

úhlopříčkách. Mírné kymácení v obou směrech by mělo být stejné. Jinak by se mohl rám zdeformovat: což by mohlo mít za následek, že těsnění dvířek nebude přiléhat. Mírný náklon dozadu usnadňuje zavírání dvířek. max. 45º10 - Instalace

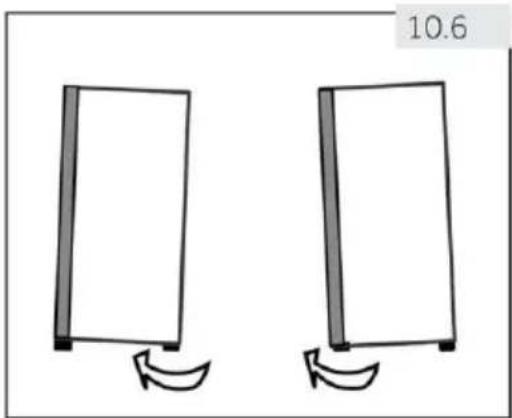

10.6. Používání nastavitelných noh Jestliže je chladnička nestabilní, lze nastavit její nohy: Otáčením nastavitelných noh ve směru šipky (obr. 10.6) zvyšujte nebo snižujte výšku: ► Otáčením noh doprava se zvyšuje výška spotřebiče. ► Otáčením noh doleva se výška snižuje.

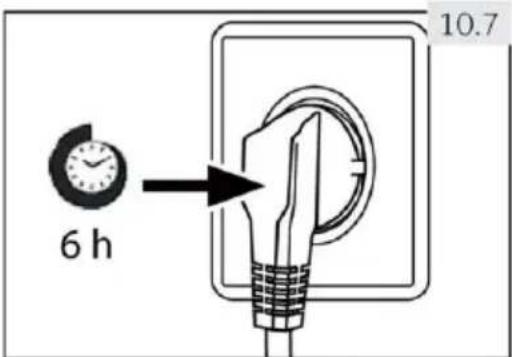

10.7. Doba čekání V kapsli kompresoru se nachází bezúdržbový mazací olej. V případě naklonění během přepravy se olej může dostat do uzavřeného hadicového systému. Před připojením spotřebiče k napájení musíte počkat 6 hodin (obr. 10.7), aby všechen olej natekl zpět do kapsle.

10.8. Připojení k elektrickému napájení Před každým připojením zkontrolujte: ► zda napájení, zásuvka a jištění odpovídají údajům na výrobním štítku. ► zda je síťová zásuvka uzemněná a nepoužívá se rozbočovací adaptér ani prodlužovací kabel. ► zda zástrčka přesně pasuje do zásuvky. Zapojte zástrčku do náležitě nainstalované domácí zásuvky. VAROVÁNÍ! Aby se zamezilo rizikům, výměnu poškozeného napájecího kabelu musí provést zákaznický servis (viz záruční list).CS

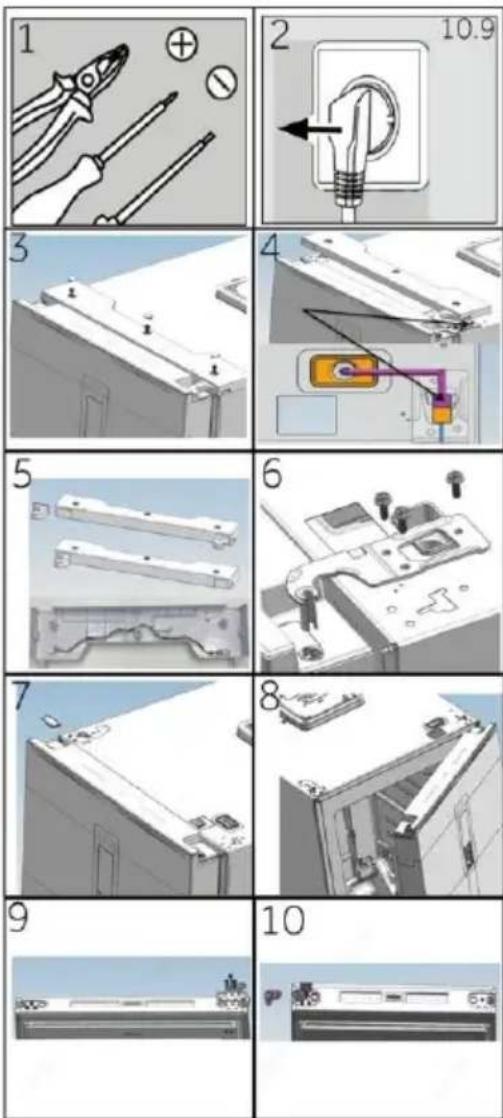

10.9. Změna směru otáčení dvířek Před připojením spotřebiče k napájení byste měli zkontrolovat, zda není nutné změnit směr otáčení dvířek zprava (po dodání) doleva, jestliže to vyžaduje místo instalace a použitelnost. VAROVÁNÍ! ► Spotřebič je těžký. Ke změně směru otáčení dvířek jsou zapotřebí dvě osoby. ► Před jakýmkoli úkonem nejprve odpojte spotřebič od sítě. ► Nenaklánějte spotřebič v úhlu větším než 45°, aby se předešlo poškození chladicího systému.

1. Připravte si potřebné nástroje.

2. Odpojte spotřebič od napájení.

3. Odstraňte kryt otvoru pro šroub, šrouby a kryt

4. Odpojte propojovací kabel.

5. Vyjměte ze sáčku kryt levého horního závěsu a

prodlužovací kabel dvířek, jak je znázorněno na obrázku, nasaďte kryt závěsu a nainstalujte prodlužovací kabel do drážky pro kabeláž v krytu závěsu.

6. Odstraňte šrouby a závěs.

7. Odstraňte kryt na dvířkách. Odstraňte kryt osy na

8. Otevřete a odstraňte dvířka.

9. Obraťte dvířka spodní stranou vzhůru, odstraňte

3 šrouby na spodní straně dvířek. Odstraňte 3 šrouby, zarážku dvířek a pouzdro závěsného hřídele na spodní straně dvířek.

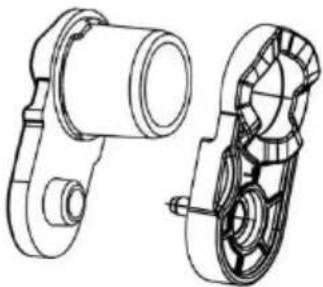

10. Vyjměte ze sáčku pouzdro závěsného hřídele.

Připevněte zarážku hřídele, dveřní zarážku a 3 šrouby na levou stranu dvířek.10 - Instalace

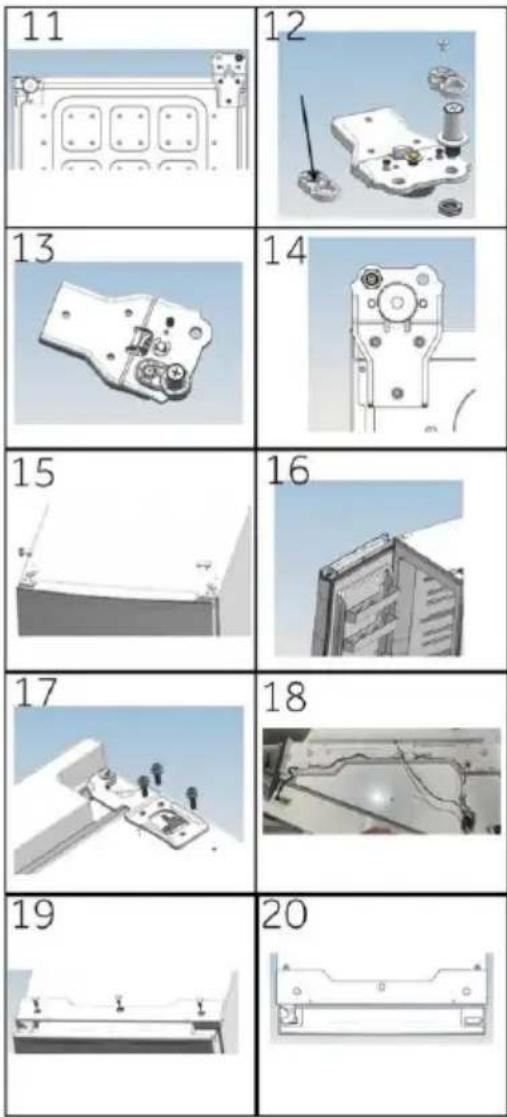

11. Mírně nakloňte skříň dozadu, odstraňte 3 šrouby a

potom odstraňte dolní závěs.

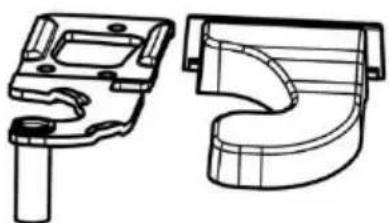

12. Vyjměte ze sáčku pouzdro závěsného hřídele.

Odstraňte 2 šrouby, pouzdro závěsného hřídele a závěsný hřídel.

13. Nainstalujte pouzdro závěsného hřídele a závěsný

hřídel do levého otvoru a zajistěte je dvěma šrouby (do hřídele přidejte mazací olej).

14. Pomocí 3 šroubů namontujte závěs na opačnou

15. Na druhé straně dvířek vytáhněte levý propojovací

kabel protáhněte ho skrz kryt osy z kroku 5. Namontujte kryt osy. Namontujte kryt otvoru na pravou stranu.

16. Namontujte dvířka.

17. Pomocí 3 šroubů připevněte pravý horní závěs.

(Před instalací přidejte do horního závěsu mazací olej.)

18. Připojte kabelový svazek, jak je znázorněno na

19. Nainstalujte sestavený kryt závěsu z kroku 5,

zajistěte tři šrouby a kryty otvorů pro šrouby.

20. Postup je dokončen.CS

11 - Technické údaje

11 - Technické ú daje

11.1. Informační list výrobku podle nařízení EU č. 2019/2016 Ochranná známka Haier Identifikační značka modelu H4R306*AH1/H4R306*AH1K Kategorie modelu Skříňová chladnička Třída energetické účinnosti

Roční spotřeba energie (kWh/rok)

Užitný objem, mrazicí box (l)

Teplota ostatních prostorů > 14 °C Neuvádí se Systém bez námrazy ano Bezpečný výpadek proudu (h)

Chladicí výkon (kg/12 h)

Klimatická třída Tento spotřebič je určen k používání při teplotě okolí mezi 10 °C a 43 °C SN-T Maximální hlučnost (dB)

Typ konstrukce volně stojící

na základě výsledků standardní zkoušky za 24 hodin. Skutečná spotřeba energie bude záviset na způsobu používání a umístění spotřebiče. Specifikační údaje najdete na typovém štítku a energetickém štítku uvnitř výrobku. Tento spotřebič je určen k používání v níže uvedeném rozsahu teplot okolí:

+16 °C~+43 °C 11.2. Další technické údaje Napětí/frekvence 220–240 V~/50 Hz Jmenovitý proud (A) H4R306*AH1/H4R306*AH1K 1,0 Chladivo R600a Rozměry (V/Š/H v cm) H4R306*AH1/H4R306*AH1K 190/60/74,2 Výkon/napětí světla 1,5 W/12 Vss12 - Zákaznický servis

12.1. Normy a směrnice Tento výrobek splňuje požadavky všech platných směrnic ES s odpovídajícími harmonizovanými normami, které stanoví používání označení CE. Doporučujeme využívat zákaznický servis společnosti Haier a používat originální náhradní díly. V případě problému se spotřebičem si nejprve přečtěte část ŘEŠENÍ PROBLÉMŮ. Pokud v ní nenajdete řešení, kontaktujte ► místního prodejce nebo ► navštivte část Servis a podpora na stránkách www.haier.com, kde najdete telefonní čísla a časté otázky týkající se aktivace požadavku na servis. Chcete-li kontaktovat náš servis, ujistěte se, že máte k dispozici následující údaje. Tyto údaje lze najít na výrobním štítku. Model _____________________ Výrobní číslo ___________________ V případě záruky se také podívejte do záručního listu dodaného s výrobkem. Se všeobecnými dotazy obchodní povahy se v Evropě obracejte na následující adresy: Evropské adresy společnosti Haier Země* Poštovní adresa Země* Poštovní adresa Itálie Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITÁLIE Francie Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCIE Španělsko Portugalsko Haier Iberia SL Pg. Pg. Garcia Faria, 49-51 08019 Barcelona ŠPANĚLSKO Belgie-FR Belgie-NL Nizozemsko Lucembursko Haier Benelux SA Anderlecht Route de Lennik 451 BELGIE Německo Rakousko Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg NĚMECKO Polsko Česká republika Maďarsko Řecko Rumunsko Rusko Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLSKO Spojené království Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR
