MANUALE UTENTE H4R306WAH1 HAIER

Grazie per aver acquistato un prodotto Haier. Leggere attentamente queste istruzioni prima di utilizzare l'elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l'uso dell'elettrodomestico e garantire l'installazione, l'uso e la manutenzione sicuri e corretti. Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell'elettrodomestico. Se l'elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l'uso dell'elettrodomestico e delle avvertenze di sicurezza.

Legenda Informazioni generali e consigli

Avvertenza - Informazioni importanti per la sicurezza

Informazioni ambientali

Smaltimento Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti delle apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto.

Avvertenza! Rischio di lesioni da soffocamento! I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere sportelli, fermaporte e guarnizioni per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.IT Indice

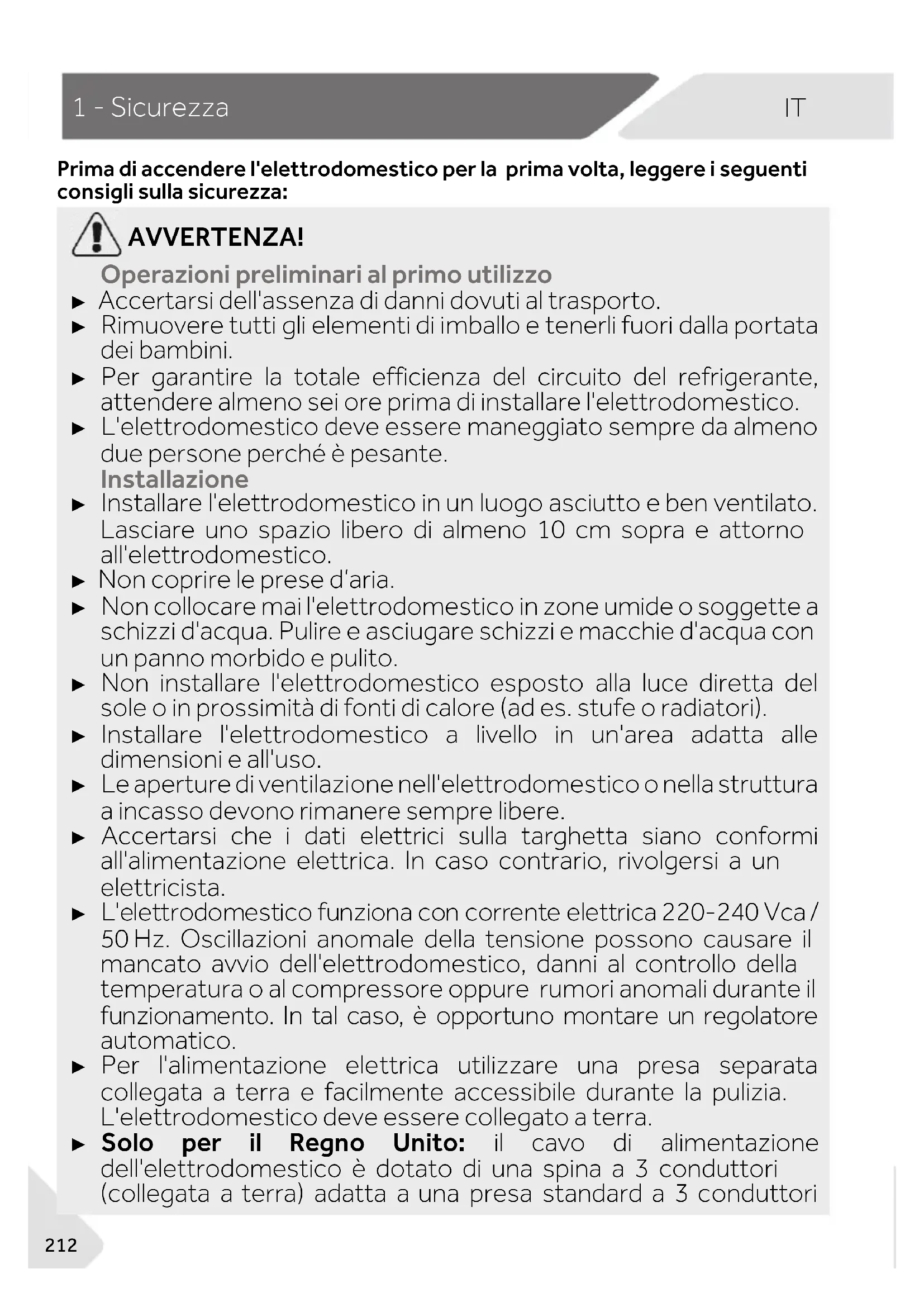

Prima di accendere l'elettrodomestico per la prima volta, leggere i seguenti consigli sulla sicurezza: AVVERTENZA! Operazioni preliminari al primo utilizzo ► Accertarsi dell'assenza di danni dovuti al trasporto. ► Rimuovere tutti gli elementi di imballo e tenerli fuori dalla portata dei bambini. ► Per garantire la totale efficienza del circuito del refrigerante, attendere almeno sei ore prima di installare l'elettrodomestico. ► L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante. Installazione ► Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 10 cm sopra e attorno all'elettrodomestico. ► Non coprire le prese d’aria. ► Non collocare mai l'elettrodomestico in zone umide o soggette a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito. ► Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). ► Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso. ► Le aperture di ventilazione nell'elettrodomestico o nella struttura a incasso devono rimanere sempre libere. ► Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista. ► L'elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico. ► Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile durante la pulizia. L'elettrodomestico deve essere collegato a terra. ► Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttoriIT

AVVERTENZA! (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile. ► Non adoperare prese multiple o cavi di prolunga. ► Accertarsi che il cavo di alimentazione non sia intrappolato dal congelatore. Non calpestare il cavo di alimentazione. ► Non danneggiare il circuito di refrigerazione. Utilizzo quotidiano ► Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli. ► Tenere lontano dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati. ► Impedire ai bambini di giocare con l'elettrodomestico. ► In caso di perdite di gas refrigerante o altri gas infiammabili in prossimità dell'elettrodomestico, chiudere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione del congelatore o di altri elettrodomestici. ► Si noti che l'elettrodomestico è impostato per il funzionamento in un intervallo di temperatura ambiente specifico compreso tra 10 e 43 °C. Si consiglia di utilizzare l’elettrodomestico entro l’intervallo di temperatura corrispondente al tipo di clima impo- stato per garantirne il miglior funzionamento. Il dispositivo può essere utilizzato a temperatura ambiente non inferiore a -15 °C. ► Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il congelatore, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua. ► Aprire e chiudere gli sportelli solo adoperando le maniglie. La distanza tra gli sportelli e tra gli sportelli e il mobile è molto limitata. Non allungare le mani in queste zone per evitare che le dita rimangano intrappolate. Aprire o chiudere gli sportelli del congelatore solo quando non ci sono bambini nel raggio di movimento degli sportelli. ► Non conservare né utilizzare materiali esplosivi o corrosivi nell'elettrodomestico o nelle vicinanze. ► Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo apparecchio è un elettrodome-1 - Sicurezza

AVVERTENZA! stico. Si sconsiglia di conservare materiali che richiedono temperature rigide. ► Se la temperatura del congelatore è aumentata, controllare lo stato degli alimenti. ► In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. ► Non adoperare dispositivi elettrici all'interno dei comparti dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore. ► Se le lampade si guastano, devono essere sostituite dal produttore o da personale qualificato presso il fornitore di servizi di manutenzione specificato. Manutenzione/pulizia ► Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione. ► Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 5 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore. ► Quando si scollega l'elettrodomestico, mantenere la spina e non il cavo. ► Non raschiare via ghiaccio e brina con oggetti appuntiti. Non adoperare spray, riscaldatori elettrici (ad es. asciugacapelli) o altre fonti di calore per evitare danni ai componenti in plastica. ► Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento. ► Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. ► Per pulire questo elettrodomestico non utilizzare apparecchi a vapore. ► Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.IT

AVVERTENZA! ► Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi all'assistenza clienti. Informazioni sul gas refrigerante AVVERTENZA! L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare perfettamente l'ambiente e non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri elettrodomestici. Informare l'assistenza clienti. In caso di contatto con gli occhi, sciacquare immediatamente con acqua corrente e rivolgersi tempestivamente a un oculista.

AVVERTENZA! ► Prestare particolare attenzione per evitare incendi causati dall'accensione di materiali infiammabili. ► AVVERTENZA: quando l'elettrodomestico viene collocato nella sede prescelta, accertarsi che il cavo di alimentazione non sia incastrato o danneggiato. ► AVVERTENZA: Non collocare prese multiple o alimentatori portatili nella parte posteriore dell'elettrodomestico. ► Non collocare sostanze esplosive (ad es. lattine di aerosol con propellente infiammabile) all’interno di questo elettrodomestico. ► Poiché nel congelatore vengono utilizzati refrigeranti infiammabili, l'installazione, la manipolazione, la manutenzione e il riciclo dell'elettrodomestico richiedono particolare attenzione. ► A causa dell'utilizzo di gas isolante infiammabile, per lo smaltimento dell'apparecchio si prega di contattare l'addetto all'assistenza.2 - Uso previsto

2.1. Uso previsto "Questo elettrodomestico è destinato all’uso domestico e a utilizzi simili a quelli di seguito indicati: - zone cucina per il personale di negozi, uffici e altri ambienti lavorativi; - aziende agricole e clienti di hotel, motel e altri ambienti residenziali; - bed & breakfast; - catering e servizi simili non al dettaglio. Questo elettrodomestico è destinato al raffreddamento di alimenti. È stato progettato esclusivamente per l'uso in ambienti domestici interni e asciutti. Non è destinato ad usi commerciali o industriali. Su richiesta questo elettrodomestico può essere utilizzato come comparto per alimenti freschi. Non sono consentiti cambiamenti o modifiche all'elettrodomestico. Utilizzi errati possono causare pericoli e annullare la garanzia. 2.2. Accessori Controllare gli accessori e la documentazione in base al seguente elenco: Etichetta energetica Scheda della garanzia Guida rapida alla connettività Manuale per l'utente Prolunga per sportello Cerniera superiore sinistra per la reversibilità dello sportello Coperchio della cerniera superiore sinistra Coperchi degli assiIT

3 - Descrizione del prodotto

3 - Descri zione del prodot to

Avviso: Differenze A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato. Immagine dell'elettrodomestico (Fig. 3)

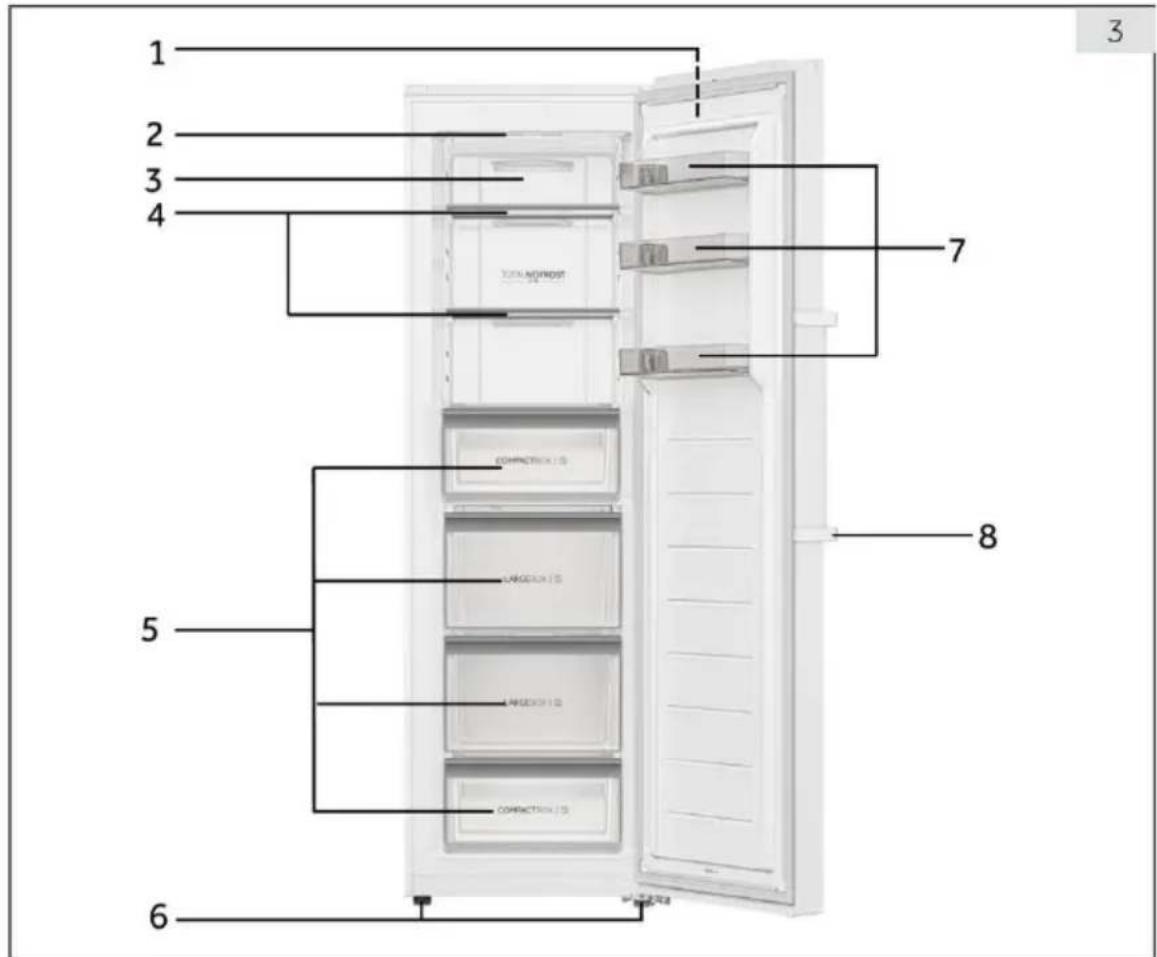

1 Pannello di controllo 2 Illuminazione a LED 3 Condotto dell'aria 4 Ripiani in vetro 5 Cassetti 6 Piedini regolabili 7 Cassetti rimovibili incassati nello sportello 8 Maniglia dello sportello Nota: Questo prodotto contiene una fonte luminosa con efficienza energetica di classe <G>4 - Pannello di controllo

4 - Pannello di controll o

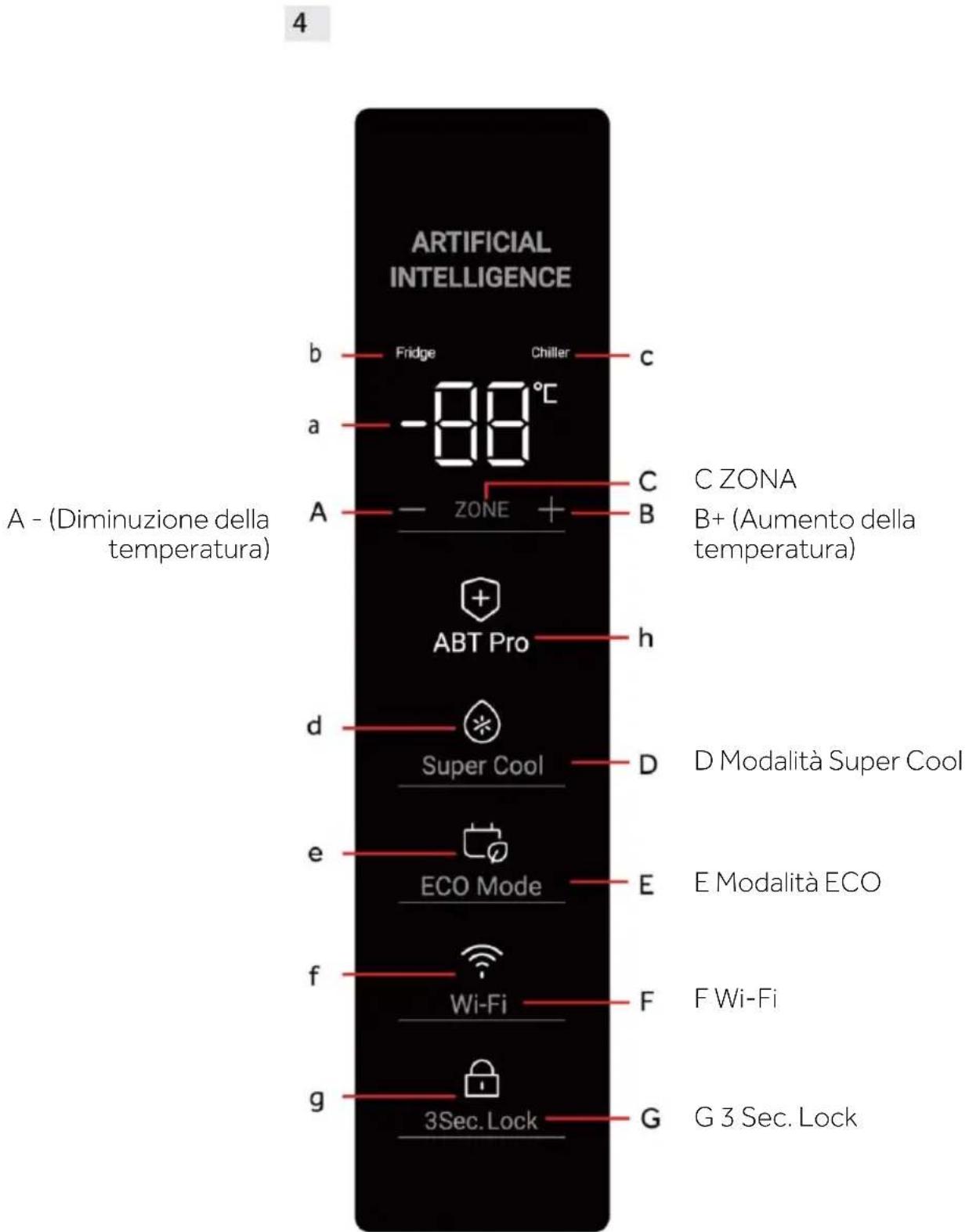

Pannello di controllo (Fig. 4)

C ZONA A - (Diminuzione della temperatura) B+ (Aumento della temperatura) D Modalità Super Cool E Modalità ECO F Wi-Fi G 3 Sec. LockIT

5.1. Operazioni preliminari al primo utilizzo ► Rimuovere tutti i materiali di imballo, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente. ► Pulire l'interno e l'esterno dell'elettrodomestico con acqua e un detersivo delicato prima di inserire gli alimenti. ► Dopo l'installazione a livello e la pulizia dell'elettrodomestico, attendere almeno 6 ore prima di collegarlo all'alimentazione elettrica. Vedere la sezione INSTALLAZIONE. ► Prima di caricare gli alimenti, preraffreddare per 2 ore i vani con impostazioni elevate. 5.2. Accensione e spegnimento dell'elettrodomestico L'elettrodomestico entra in funzione non appena viene collegato all'alimentazione elettrica. La zona Chiller viene impostata automaticamente a 0 °C. La zona refrigerata viene impostata automaticamente a 4 °C. Questa è l'impostazione consigliata ed è la temperatura ideale per la conservazione refrigerata dei prodotti. È possibile, tuttavia, cambiare manualmente queste temperature. Vedere REGOLAZIONE DELLA TEMPERATURA. Le spie (a-g) lampeggiano una sola volta in sequenza. Se lo sportello è chiuso, il display si spegne dopo 30 secondi. Potrebbe essere attivo il blocco del pannello. Avviso: Preimpostazioni ► L'elettrodomestico è preimpostato alla temperatura consigliata di 0 °C per la zona Chiller e 4 °C per la zona di refrigerazione. In condizioni normali, non è necessario impostare la temperatura ambiente. ► Quando l'elettrodomestico viene acceso dopo essere stato scollegato dall'alimentazione elettrica, potrebbe richiedere fino a 5 ore per raggiungere la temperatura corretta. Svuotare l'elettrodomestico prima di spegnerlo. Per spegnere l'elettrodomestico, staccare il cavo di alimentazione dalla presa di corrente. 5.3. Modalità standby del display Quando lo sportello è chiuso, il display si spegne automaticamente dopo 30 secondi se non viene effettuata alcuna operazione. Il display si blocca automaticamente. Si accende automaticamente quando si tocca un pulsante o si apre lo sportello. 5.4. Blocco e sblocco del display Blocco automatico Il display si blocca automaticamente dopo circa 30 secondi se non viene effettuata alcuna operazione. Blocco manuale Quando il display è sbloccato, tenere premuto “3 Sec. Lock” (G) per 3 secondi; dopo un segnale acustico, la spia “3 Sec. Lock” (g) si accende e il display si blocca. Quando il display è bloccato, tenere premuto “3 Sec. Lock” (G) per 3 secondi; dopo un segnale acustico, la spia “3 Sec. Lock” (g) si spegne e il display si sblocca.5 - Utilizzo

Avviso: Blocco del display Quando il display è bloccato, le funzioni (ad es. impostazione della temperatura o Super Cool) sono disabilitate. Se si prova a utilizzare questa funzione, la spia “3 Sec. Lock” lampeggia 3 volte per ricordare che il display è bloccato. 5.5. Commutazione Frigorifero/Chiller e visualizzazione della temperatura Premere il tasto C per la commutazione tra Frigorifero e Chiller e visualizzare la temperatura interna in tempo reale. 5.6. Impostazione della temperatura Intervallo modalità Chiller: 0 ºC ~ 2 ºC; Intervallo modalità Refrigerazione: 2 ºC ~ 8 ºC; Quando il display è sbloccato, toccando “-” (A) e “+” (B) è possibile impostare una temperatura diversa e visualizzare la spia lampeggiante (a); durante la procedura, vengono emessi segnali acustici. Dopo 5 secondi dall'ultimo contatto, la spia (a) smetterà di lampeggiare e visualizzerà il livello regolato fino allo spegnimento del display. La temperatura impostata viene visualizzata una volta ottenuto l'effetto di raffreddamento. Avviso: Impostazione della temperatura ► In modalità Super Cool e in modalità ECO, la temperatura di refrigerazione non può essere regolata. ► Dopo aver regolato il livello di temperatura, il livello impostato verrà direttamente visualizzato fino allo spegnimento del display, dopodiché il display si accenderà nuovamente per visualizzare la temperatura del frigorifero prima della regolazione. 5.7. Modalità Super Cool (D) Quando il display è sbloccato, toccando “Modalità Super Cool" (D), l'indicatore della modalità "Super Cool" (d) si accende e il frigorifero funziona in modalità Super Cool. Per disattivare manualmente la modalità Super Cool, ripetere i passaggi precedenti e la spia della modalità “Super Cool” (d) sarà accesa con luce debole. Avviso: Super Cool ► Dopo 3 ore dall'attivazione della modalità Super Cool, la modalità verrà disattivata automaticamente. Il frigorifero si spegnerà e tornerà alla modalità di funzionamento originale. ► In modalità Super Cool non è possibile regolare la temperatura di refrigerazione. Se si cerca di farlo, la spia Super Cool lampeggerà per un po' per ricordare che il frigorifero è in modalità Super Cool. 5.8. Modalità ECO (E) La modalità ECO consente il risparmio energetico. In modalità refrigerata la temperatura verrà impostata a 8 ºC. Quando il display è sbloccato, toccando “Modalità ECO” (E), la spia della modalità “ECO” (e) si illumina e il frigorifero funziona in modalità ECO. Per disattivare manualmente la modalità ECO, ripetere i passaggi precedenti e la spia della modalità “ECO” (e) sarà accesa con luce debole.IT

Avviso: Super Cool In modalità ECO non è possibile regolare la temperatura di refrigerazione. Se si cerca di farlo, la spia ECO lampeggerà per un po' per ricordare che il frigorifero è in modalità ECO.

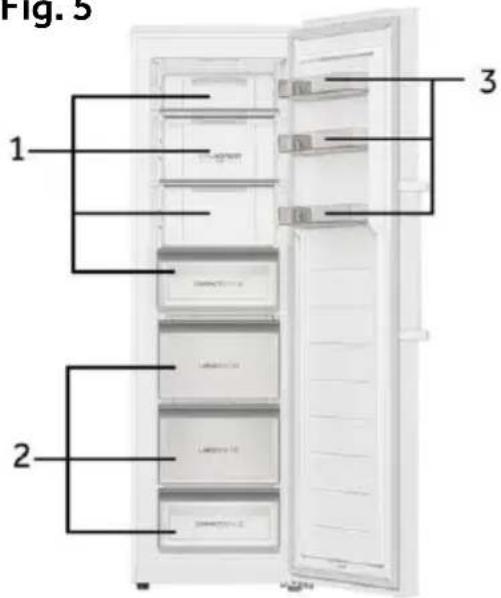

È preferibile collocare alimenti diversi in aree diverse, a seconda delle loro proprietà (Fig.5). 1 Cibi in salamoia, cibo in scatola, frutta, verdura, insalata, ecc. 2 Prodotti a base di carne, snack ecc. 3 Uova, cibo in scatola, spezie, bevande e alimenti in bottiglia, ecc. In modalità di refrigerazione senza comparto a 4 stelle: questo elettrodomestico non è adatto al congelamento degli alimenti. Gli alimenti possono essere conservati nel frigorifero a una temperatura di almeno 4 °C per un periodo di tempo variabile da 1 giorno a 2 mesi, a seconda delle rispettive proprietà (ad es. carne: 1-2 giorni, verdure: 3-5 giorni, uova: 1-2 mesi). Per evitare di superare la scadenza dei periodi di conservazione, annotare sulla confezione il nome dell’alimento, la data in cui è stato riposto in frigorifero e il limite di tempo in base ai periodi di conservazione dei vari alimenti. 5.9. ABT Pro Il frigorifero è dotato di un modulo antibatterico che funziona autonomamente dopo l'accensione e che non è necessario azionare. La spia (h) si illumina indicando che il modulo è in funzione. 5.10. Memoria spegnimento Questo frigorifero è dotato di memoria in caso di spegnimento: le impostazioni effettuate prima dello spegnimento vengono memorizzate. Quando l'alimentazione elettrica viene riattivata, il frigorifero ritorna alle impostazioni precedenti allo spegnimento e continua a funzionare. Il blocco del display non viene memorizzato. Dopo la riaccensione, il display viene sbloccato. 5.11. Allarme sportello aperto Quando il frigorifero rimane aperto per più di 3 minuti, emette un allarme; tra 3 e 7 minuti, il frigorifero emette l’allarme ogni 30 secondi; oltre i 7 minuti, il frigorifero emette un allarme ogni 5 secondi fino alla chiusura dello sportello; Quando il frigorifero emette un allarme acustico ogni 5 secondi, premere un pulsante qualsiasi e l’allarme verrà disattivato. Allarme sportello aperto La luce del frigorifero si spegne dopo 7 minuti dall'apertura dello sportello.

Fig. 56 - Suggerimenti per il risparmio energetico

5.12. Indicazione degli errori Questo frigorifero è dotato di indicazione degli errori. Quando si verifica un errore, il display mostrerà codici lampeggianti per diversi errori. In questa situazione, il frigorifero può continuare a refrigerare, ma l'utente deve contattare il servizio post-vendita il prima possibile per un controllo del frigorifero. 5.13. Wi-Fi Dopo aver collegato il frigorifero al Wi-Fi, è possibile controllarlo da remoto tramite un'app mobile. (Fare riferimento alla pagina di configurazione per metodi di configurazione specifici)

6 - Suggerime nti per il ri sparmio energetico

Suggerimenti per il risparmio energetico ► Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE). ► Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori). ► Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell'elettrodomestico, il consumo energetico aumenta. ► Attendere che gli alimenti caldi si raffreddino prima di collocarli nell'elettrodomestico. ► Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile. ► Accertarsi sempre che lo sportello sia chiuso correttamente e che la chiusura perfetta non sia ostacolata dalla posizione degli alimenti. Mantenere pulite le guarnizioni dello sportello. ► Pulire regolarmente la parte posteriore dell'elettrodomestico. La polvere aumenta i consumi energetici. ► Per ottimizzare il risparmio energetico, collocare nell'elettrodomestico i cassetti, i contenitori degli alimenti e i ripiani, e riporre gli alimenti senza ostruire l'uscita dell'aria del condotto.

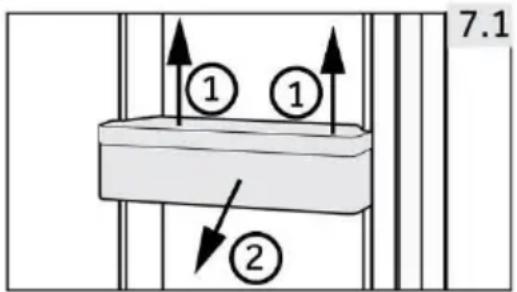

7.1. Cassetti rimovibili incassati nello sportello Il cassetto incassato nello sportello può essere rimosso per pulirlo: Tenere con le mani entrambi i lati del cassetto incassato, sollevarlo (1) ed estrarlo (2) (Fig. 7.1). Per inserire il cassetto incassato nello sportello, seguire la procedura inversa.

1. Per togliere un ripiano, rimuoverlo sollevandone il

bordo posteriore (1) ed estrarlo (2) (Fig. 7.2). 2. Per reinstallarlo, collocarlo sulle alette su entrambi i lati e spingerlo dentro fino in fondo in modo che la parte posteriore del ripiano sia fissata all'interno delle feritoie laterali.

6 - Suggerimenti per il risparmio energetico

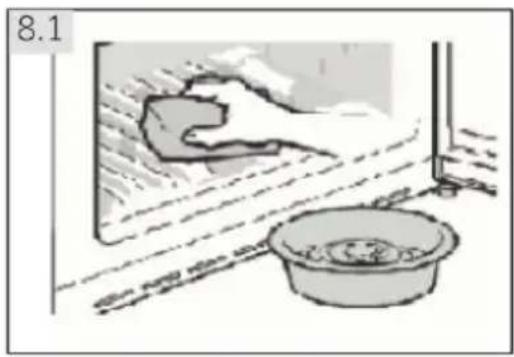

AVVERTENZA! Prima di effettuare la pulizia, staccare la spina di alimentazione dell'elettrodomestico. 8.1. Generalità Pulire l'elettrodomestico quando è vuoto o contiene pochi alimenti. AVVERTENZA! ► Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per evitare danni durante la pulizia, adoperare un detergente speciale per congelatori. ► Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia. ► Non raschiare via ghiaccio e brina con oggetti appuntiti. ► Non adoperare spray, riscaldatori elettrici (ad es. asciugacapelli) o altre fonti di calore per evitare danni ai componenti in plastica. ► Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro. ► Non toccare la superficie interna del comparto frigorifero, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie. ► Se la temperatura aumenta, controllare lo stato degli alimenti refrigerati. ► Non provare a riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi all'assistenza clienti.

► Tenere sempre pulita la guarnizione dello sportello. ► Pulire l'interno e l'alloggiamento dell'elettrodomestico con un panno morbido o una spugna imbevuta di acqua calda e detergente neutro (Fig. 8.1). ► Sciacquare e asciugare con un panno morbido. ► Non lavare i componenti dell'elettrodomestico in lavastoviglie. ► Pulire gli accessori solo con acqua tiepida e detergente neutro non aggressivo.8 - Cura e pulizia

Nel manuale dell'utente sono incluse le istruzioni per l'uso e il funzionamento di molteplici modelli. Si prega di fare riferimento alle istruzioni relative ai modelli acquistati. Procedimento per la pulizia del cassetto

1. Rimuovere il coperchio anteriore del cassetto:

2. Pulizia del corpo del cassetto:

3. Pulizia il coperchio del cassetto:

4. Montaggio dopo la pulizia:

Pulizia della guarnizione dello sportello

1. Rimozione della guarnizione

2. Pulizia della guarnizione dello

3. Installazione dopo la puliziaIT

8.2. Inutilizzo per lunghi periodi Se l'elettrodomestico non viene utilizzato per un lungo periodo di tempo: ► Estrarre gli alimenti. ► Scollegare il cavo di alimentazione. ► Pulire l'elettrodomestico come descritto in precedenza. ► Per evitare la produzione di cattivi odori all'interno, lasciare aperti lo sportello dell'elettrodomestico e i cassetti del congelatore. Togliere lo sportello dell'elettrodomestico (aprire lo sportello e tenerlo fermo prima di togliere le viti) per evitare che i bambini rimangano intrappolati nell'elettrodomestico. Avviso: Spento Per garantire la durata utile dell'elettrodomestico, spegnerlo solo se strettamente necessario. 8.3. Spostamento dell'elettrodomestico

1. Togliere tutti gli alimenti e staccare la spina dell'elettrodomestico.

2. Fissare con nastro adesivo i ripiani e gli altri componenti mobili presenti nel congelatore.

3. Chiudere lo sportello e fissarlo con nastro adesivo.

4. Non inclinare il congelatore oltre 45°, altrimenti il sistema di refrigerazione potrebbe

5. Avvolgere i piedini del congelatore per evitare graffi al pavimento. Non spostare mai il

congelatore trascinandolo con forza. AVVERTENZA! ► Non sollevare l'elettrodomestico tenendolo per le maniglie dello sportello. ► Non collocare mai l'elettrodomestico orizzontalmente a terra.9 - Soluzione dei problemi

9 - Sol uzione dei problemi

Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI. AVVERTENZA! ► Prima di effettuare la manutenzione dell'elettrodomestico, spegnerlo e staccare la spina dalla presa di corrente. ► La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli. ► Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi. L'allarme acustico può essere disattivato premendo un pulsante qualsiasi. 9.1. Soluzione dei problemi Problema Causa possibile Soluzione possibile Il compressore non funziona.

• La spina non è collegata alla presa di corrente.

• Collegare la spina alla presa di corrente. L'elettrodomestico si aziona frequentemente o per un periodo di tempo troppo prolungato.

• La temperatura interna o esterna è troppo elevata.

• In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo.

• L'elettrodomestico è rimasto spento per un certo periodo di tempo.

• Il raffreddamento completo dell'elettrodomestico normalmente richiede 8-12 ore.

• Lo sportello dell'elettrodomestico non è chiuso ermeticamente.

• Chiudere lo sportello e accertarsi che l'elettrodomestico sia a livello e che non vi siano alimenti o contenitori che possano urtare lo sportello.

• Lo sportello è stato aperto troppo spesso o troppo a lungo.

• Non aprire lo sportello troppo spesso.

• La temperatura impostata è troppo bassa.

• Scegliere un'impostazione della temperatura più alta, fino a ottenere una temperatura soddisfacente. Per stabilizzare la temperatura occorrono 3 ore.

• La guarnizione dello sportello è sporca, usurata, danneggiata o inadeguata.

• Pulire la guarnizione dello sportello o farla sostituire dall'assistenza clienti.

• Non è garantita la circolazione dell'aria necessaria.

• Garantire un'adeguata ventilazione.

• L'interno è ricoperto di ghiaccio.

• Sbrinare l'elettrodomestico.IT

9 - Soluzione dei problemi

Problema Causa possibile Soluzione possibile L'elettrodomestico emette suoni anomali.

• L'elettrodomestico non è a livello.

• Mettere l’elettrodomestico in piano.

• Un oggetto è a contatto dell'elettrodomestico.

• Rimuovere gli oggetti attorno all'elettrodomestico.

• L'elettrodomestico è posto su un pavimento in legno o in prossimità di pareti in legno.

• Il legno amplifica il suono. Sistemare l'elettrodomestico in un altro punto. L'elettrodomestico emette un ticchettio

• È normale. È il rumore causato dall'accensione o spegnimento del gruppo frigorifero.

Si sente un lieve rumore, simile a quello dell'acqua che scorre.

L'apparecchio emette un rumore di motore

• Il gruppo frigorifero è appena entrato in funzione. È normale

La temperatura nell'elettrodomestic o non è sufficientemente bassa.

• La temperatura impostata è troppo alta.

• Reimpostare la temperatura.

• Sono stati riposti alimenti troppo caldi.

• Gli alimenti devono essere sempre raffreddati prima di conservarli.

• Sono stati riposti troppi alimenti tutti insieme.

• Non conservare troppi alimenti.

• Gli alimenti sono troppo vicini tra loro.

• Lasciare spazio tra i vari alimenti per consentire il passaggio del flusso d'aria.

• Lo sportello non è ben chiuso.

• Chiudere lo sportello.

• Lo sportello è stato aperto troppo spesso o troppo a lungo.

• Non aprire lo sportello troppo spesso. La temperatura nell'elettrodomestic o è troppo bassa.

• La temperatura impostata è troppo bassa.

• Reimpostare la temperatura. Sulla superficie dell'apparecchio si accumula umidità.

• Il clima è troppo caldo e troppo umido.

• Ciò è normale in un clima umido; la situazione cambia quando l'umidità diminuisce. Asciugare con un panno. Presenza di molto ghiaccio e brina nel comparto congelatore.

• Gli alimenti non sono stati confezionati adeguatamente.

• Confezionare sempre gli alimenti.

• Lo sportello non è ben chiuso.

• Chiudere lo sportello.

• Lo sportello è stato aperto troppo spesso o troppo a lungo.

• Non aprire lo sportello troppo spesso.9 - Soluzione dei problemi

Problema Causa possibile Soluzione possibile

• La guarnizione dello sportello è sporca, usurata, danneggiata o inadeguata.

• Pulire la guarnizione dello sportello o farla sostituire dall'assistenza clienti.

• Qualcosa all'interno impedisce la chiusura corretta dello sportello.

• Risistemare i ripiani, i cassetti incassati nello sportello o i contenitori interni per consentire la chiusura dello sportello. Il sistema di raffreddamento non funziona.

• La spina non è collegata alla presa di corrente.

• Collegare la spina alla presa di corrente.

• Problema della fonte di alimentazione.

• Controllare l'alimentazione elettrica. Chiamare l'azienda elettrica locale. I lati del vano e la guarnizione dello sportello si riscaldano.

Viene emesso un segnale di allarme.

• Lo sportello è aperto • La temperatura all'interno del prodotto è troppo alta

• Chiudere lo sportello o tacitare manualmente l'allarme. La porta si apre con difficoltà.

• Una volta che l'elettrodomestico è in funzione, al suo interno si crea un vuoto d’aria.

• Aprire delicatamente la guarnizione dello sportello per fare entrare aria nell'elettrodomestico. Lo sportello non si chiude correttamente. Lascia sempre una fessura.

• A causa della bassa temperatura all’interno dell’elettrodomestico, la guarnizione dello sportello può facilmente indurirsi e deformarsi.

• Utilizzare un asciugacapelli o applicare un asciugamano caldo nel punto in cui la guarnizione è deformata. Quando la guarnizione si è di nuovo ammorbidita, chiudere lo sportello e premere a fondo. Garanzia minima: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria; per la Tunisia non è obbligatoria alcuna garanzia legale. Termostati, sensori di temperatura, circuiti stampati e lampade rimangono disponibili per almeno sette anni dopo l'immissione sul mercato dell'ultima unità del modello. Maniglie e cerniere degli sportelli, vassoi e cestelli rimangono disponibili per almeno di sette anni e le guarnizioni degli sportelli per almeno 10 anni dopo l'immissione sul mercato dell'ultima unità del modello.IT

10.1. Disimballo AVVERTENZA! ► L'elettrodomestico è pesante. Per spostarlo occorrono almeno due persone. ► Tenere fuori dalla portata dei bambini tutti i materiali di imballaggio e smaltirli nel rispetto dell'ambiente. ► Estrarre l'elettrodomestico dall'imballo. ► Togliere tutti i materiali di imballo. 10.2. Condizioni ambientali La temperatura ambiente deve essere sempre compresa tra 10 e 43 °C, poiché può influire sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi) senza isolamento.

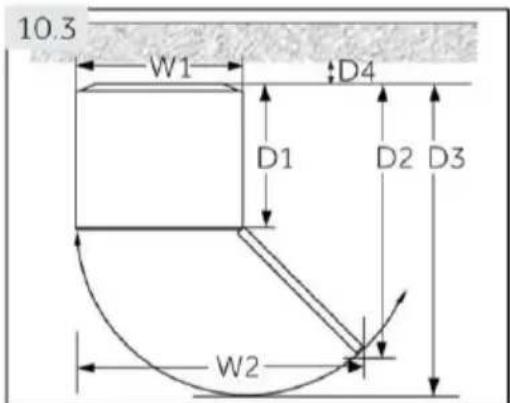

10.3. Requisiti di spazio Spazio necessario per aprire lo sportello (Fig. 10.3): Larghezza (mm) Profondità (mm) Distanza dalla parete (mm) Identificativo del modello

H4R306W*H1/ H4R306W*H1K Questo elettrodomestico non è progettato per l’installazione a incasso. 10.4. Sezione di ventilazione Per ottenere una ventilazione sufficiente dell'elettrodomestico per motivi di sicurezza, attenersi alle sezioni di ventilazione indicate (Fig. 10.4). 10.5. Allineamento dell'elettrodomestico Installare l'elettrodomestico su una superficie solida e piana. Se l'apparecchio è collocato su un piedistallo, quest’ultimo deve essere in materiale solido e ignifugo. Non adoperare mai il materiale espanso dell'imballo come piedistallo.

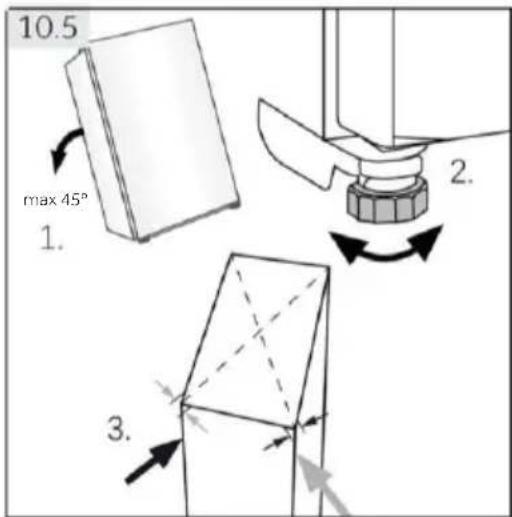

1. Inclinare lievemente all'indietro l'elettrodomestico

2. Regolare i piedini all’altezza desiderata.

3. La stabilità può essere verificata spingendo

diagonalmente l'elettrodomestico a destra e a sinistra. Il lieve ondeggiamento deve essere identico in entrambe le direzioni. In caso contrario, il telaio potrebbe deformarsi e le guarnizioni dello sportello potrebbero perdere. Una lieve inclinazione all’indietro facilita la chiusura dello sportello. max 45º10 - Installazione

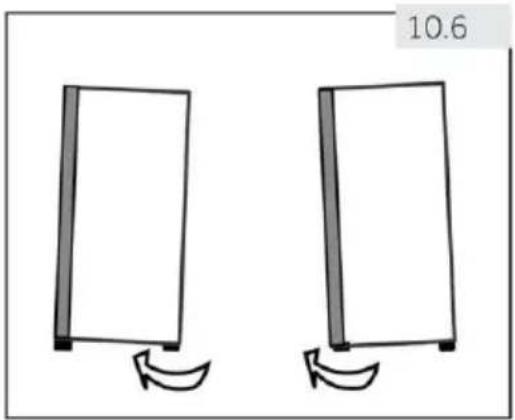

10.6. Utilizzo dei piedini regolabili Se il frigorifero è instabile, i piedini possono essere regolati: Ruotare i piedini regolabili nella direzione della freccia (Fig. 10.6) per sollevarli o abbassarli: ► Ruotando i piedini in senso orario, l'elettrodomestico si alza. ► Ruotando i piedi in senso antiorario, si abbassa.

10.7. Tempo di attesa L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Questo olio può percorrere il sistema di tubazioni chiuse durante il trasporto. Prima di collegare l'elettrodomestico all'alimentazione elettrica, attendere 6 ore (Fig. 10.7) in modo che l'olio torni nella capsula.

10.8. Collegamento elettrico Prima di ogni collegamento, effettuare i seguenti controlli: ► La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta. ► La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe. ► La spina e la presa di corrente sono compatibili. Collegare la spina a una presa domestica installata correttamente. AVVERTENZA! Per evitare rischi, il cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia).IT

10.9. Reversibilità dello sportello Prima di collegare l'elettrodomestico all'alimentazione elettrica, controllare se l'apertura dello sportello deve essere invertita da destra (come consegnato) verso sinistra per facilitare l'uso. AVVERTENZA! ► L'elettrodomestico è pesante. Per invertire lo sportello occorrono due persone. ► Prima di qualunque operazione, scollegare l'elettrodomestico dalla rete elettrica. ► Non inclinare l'elettrodomestico oltre 45° per evitare danni al sistema di raffreddamento.

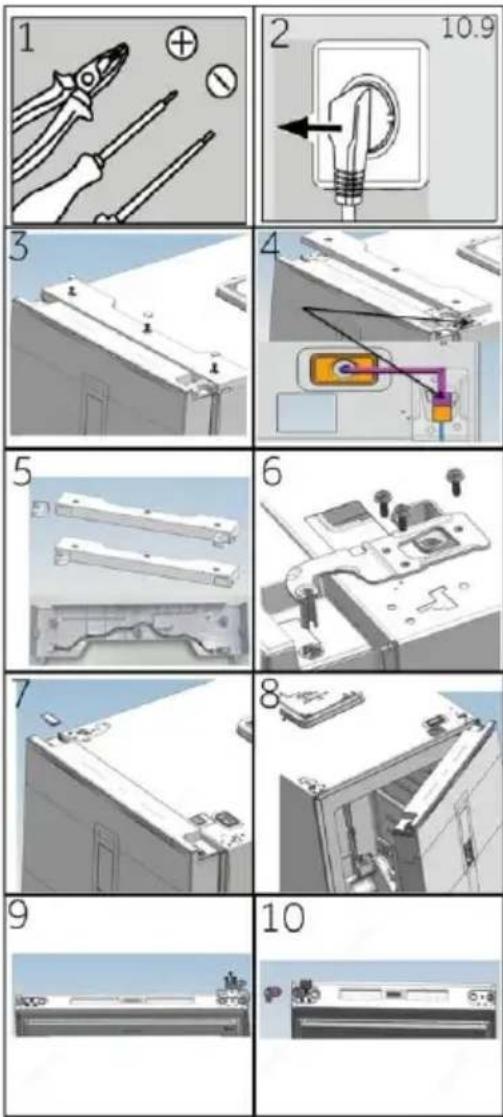

Procedura di montaggio (Fig. 10.9):

1. Procurarsi gli utensili necessari.

2. Staccare la spina dell'elettrodomestico.

3. Rimuovere il coperchio del foro della vite, i bulloni e

il coperchio della cerniera.

4. Staccare il cavo di collegamento.

5. Estrarre il coperchio della cerniera superiore

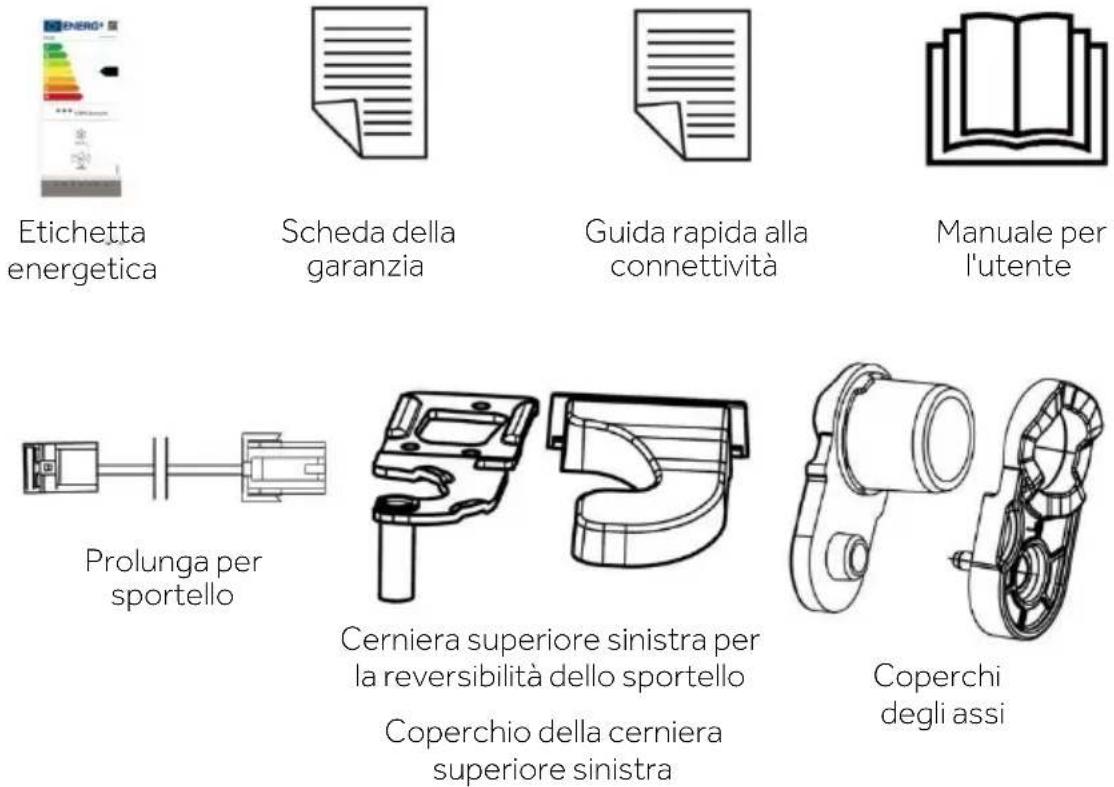

sinistra e la prolunga per sportello dalla confezione regalo, come mostrato in figura, sostituire il coperchio della cerniera e installare la prolunga nella fessura di cablaggio del coperchio della cerniera.

6. Rimuovere le viti e la cerniera.

7. Rimuovere il coperchio sullo sportello. Rimuovere

il coperchio dell'asse dello sportello

8. Aprire lo sportello e rimuoverlo.

9. Capovolgere lo sportello e rimuovere le 3 viti sulla

parte inferiore dello sportello. Rimuovere le 3 viti, il blocco dello sportello e il manicotto dell'albero di sollevamento sulla parte inferiore dello sportello

10. Estrarre il manicotto dell'albero di sollevamento

dalla confezione. Fissare il blocco di sollevamento, il fermo dello sportello e le 3 viti sul lato sinistro dello sportello10 - Installazione

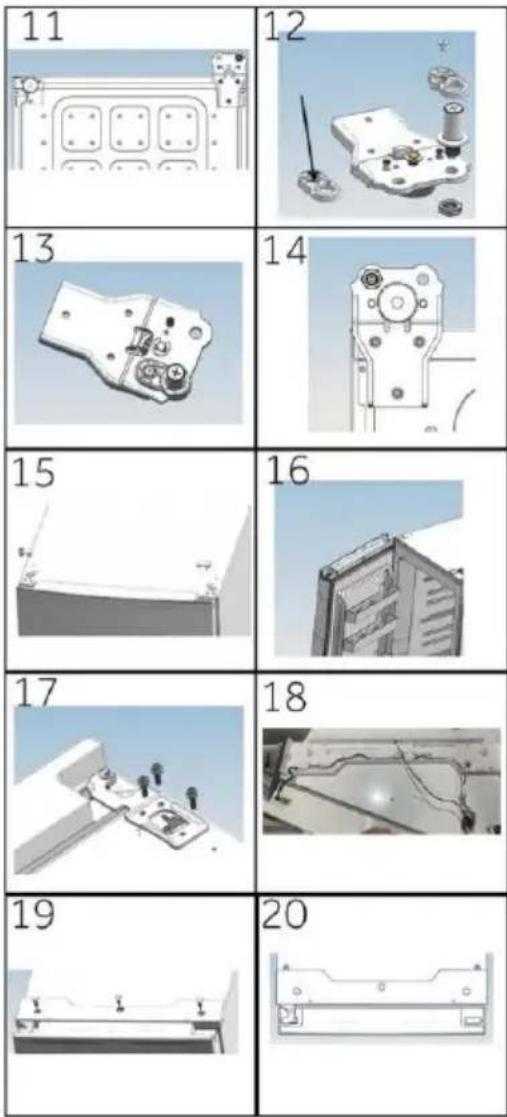

11. Inclinare lievemente all'indietro l'elettrodomestico,

rimuovere le 3 viti e poi la cerniera inferiore.

12. Estrarre il manicotto dell'albero di sollevamento dalla

confezione. Rimuovere i 2 bulloni, il manicotto dell'albero di sollevamento e l'albero di sollevamento

13. Installare il manicotto dell'albero di sollevamento e

l'albero di sollevamento nel foro sinistro e fissare i 2 bulloni. (Aggiungere olio lubrificante all'albero)

14. Fissare la cerniera nella posizione opposta

dell'elettrodomestico con le 3 viti.

15. Sul lato opposto dello sportello, estrarre il cavo di

collegamento sul lato sinistro e inserirlo nel coperchio dell'asse (v. passo 5), quindi montare il coperchio dell'asse. Montare il coperchio del foro sul lato destro.

16. Montare lo sportello.

17. Fissare la cerniera superiore destra con le 3 viti.

(Aggiungere olio lubrificante alla cerniera superiore prima dell'installazione)

18. Collegare il cablaggio come mostrato in figura

19. Installare il coperchio della cerniera assemblata al

punto 5, fissare le tre viti e i coperchi dei fori delle viti

20. A questo punto, l'operazione è terminata.IT

11.1. Specifiche del prodotto secondo il regolamento UE n. 2019/2016 Marchio di fabbrica Haier Identificativo del modello H4R306*AH1/H4R306*AH1K Categoria del modello Frigorifero verticale Classe di efficienza energetica

Volume di raffreddamento (litri)

Volume di conservazione Chiller (litri)

Temperatura degli altri comparti >14 °C Non applicabile Sbrinamento automatico

Sicurezza contro le interruzioni di corrente (h)

Capacità di raffreddamento (kg/12 h)

Classe climatica Questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra 10 C e 43°C SN-T Livello acustico massimo (dB)

Tipo di costruzione Indipendente

In base a risultati di test standard per 24 ore. Il consumo energetico effettivo dipende dalla modalità di utilizzo dell'elettrodomestico e dalla sua collocazione. Per le specifiche dettagliate, consultare la targhetta e l'etichetta energetica all'interno del prodotto. Questo elettrodomestico è destinato all'uso con le temperature ambiente indicate di seguito:

12 - Assis tenza clienti

12.1. Norme e direttive Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate che prevedono il marchio CE. Si consiglia di rivolgersi all'Assistenza Clienti Haier e di utilizzare ricambi originali. In caso di problemi con l'elettrodomestico, consultare prima la sezione SOLUZIONE DEI PROBLEMI Se non si riesce a trovare una soluzione, contattare ► il rivenditore locale o ► l'area Service & Support su www.haier.com, che riporta numeri di telefono e domande frequenti e dove è possibile rivendicare la garanzia. Per contattare l'assistenza, procurarsi i dati seguenti. Le informazioni si trovano sulla targhetta. Modello ____________________ N. di serie ______________________ Controllare anche la scheda di garanzia fornita con il prodotto. Per richieste di carattere generico, di seguito sono riportati i nostri indirizzi in Europa: Indirizzi Haier europei Paese* Indirizzo postale Paese* Indirizzo postale Italia Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALIA Francia Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCIA Spagna Portogallo Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcellona SPAGNA Belgio (FR) Belgio (NL) Paesi Bassi Lussemburgo Haier Benelux SA Anderlecht Route de Lennik 451 BELGIO Germania Austria Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANIA Polonia Repubblica Ceca Ungheria Grecia Romania Russia Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Varsavia POLONIA Regno Unito Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR
