MANUAL DE UTILIZARE H4R306WAH1 HAIER

Vă multumim că ați achiziționat un produs Haier.

Citiți aceste instrucțiuni cu atenție înainte de a utiliza acest aparat. Instrucțiunile conțin informații importante care vă vor ajuta să folosiți aparatul la capacitate maximă și să asigurați instalarea, utilizarea și întreținerea sigure și corespunzătoare.

Păstrați manualul de față la îndemână astfel încât să îl puteți consulta pentru utilizarea sigură și corectă a aparatului.

Dacă vindeți, oferiți sau lăsați aparatul în vechea locuință când vă mutați, asigurați-vă că lăsați și manualul de utilizare, astfel încât noul proprietar să se poată familiariza cu aparatul și cu avertismentele de siguranță.

Legendă

Informații și sfaturi generale

Avertizare - informații importante legate de siguranță

Informații legate de mediu

Ajutați la protejarea mediului și sănătății omului. Puneti ambalajul în containerele corespunzătoare în vederea reciclării. Ajutați la reciclarea deșeurilor de aparate electrice și electronice. Nu aruncați electronicele marcate cu acest simbol în același loc cu deșeurile menajere. Returnați produsul la centrul local de reciclare sau contactați agenția municipală.

Avertisement!

Risc de vătămare sau sufocare!

Agenții frigorifici și gazele trebuie eliminate profesionist. Asigurați-vă că tubulatura circuitului de agent frigorific nu este deteriorată înainte de eliminarea corespunzătoare a acesteia. Deconectați aparatul de la rețeaua de curent. Decuplați cablul de alimentare de la rețeaua de curent și eliminați-l. Îndepărtați ușa, dispozitivul de închidere a ușii și garniturile de etanșare, pentru a împiedica copiii și animalele de companie să se închidă în aparat.

RO

Cuprins

1 - Siguranță ....316
2 - Utilizarea prevăzută ....320
3 - Descrierea produsului ....321
4 - Panou de comenzi....322
5 - Utilizarea....323
6 - Sfaturi pentru economisirea energiei ....326
7 - Echipament 326
8 - Îngrijire și curățare ....327
9 - Depanare ....330
10 - Instalare....333
11 - Date tehnice ....337
12 - Serviciul pentru clienti....338

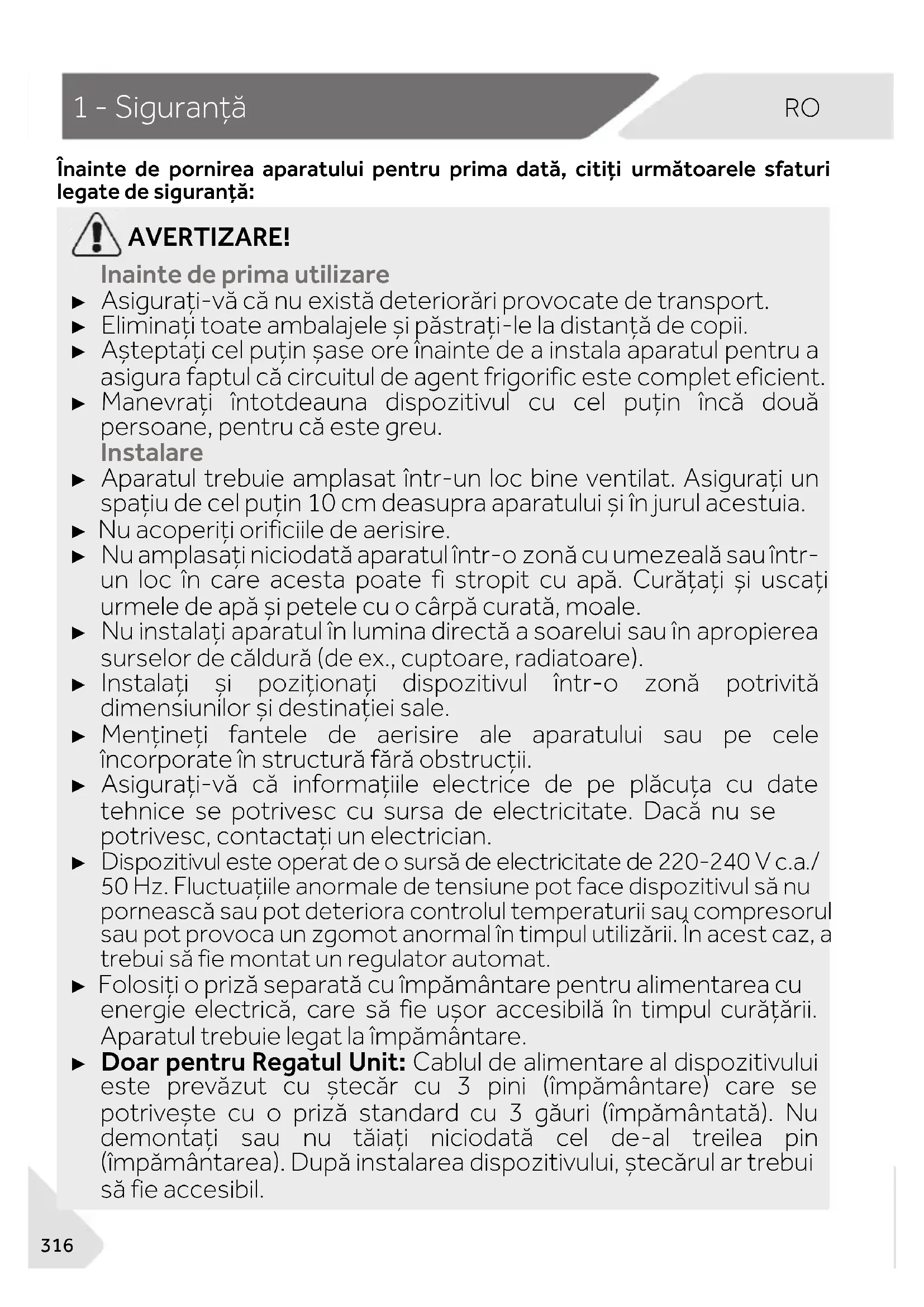

Înainte de pornirea aparatului pentru prima dată, citiți următoarele sfaturi legate de siguranță:

AVERTIZARE!

Inainte de prima utilizare

▶ Asigurati-vă că nu există deteriorări provocate de transport.
▶ Eliminați toate ambalajele și păstrați-le la distanță de copii.
▶ Așteptați cel puțin șase ore înainte de a instala aparatul pentru a asigura faptul că circuitul de agent frigorific este complet eficient.
▶ Manevrați întotdeauna dispozitivul cu cel puțin încă două persoane, pentru că este greu.

Instalare

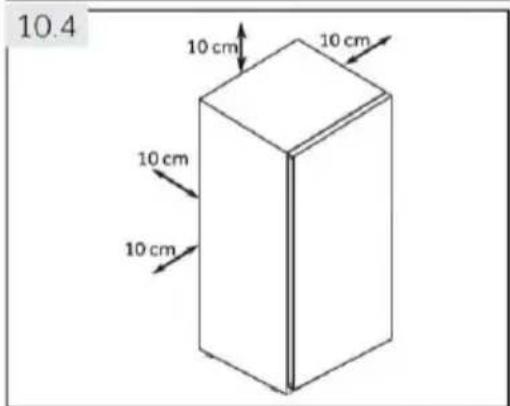

Aparatul trebuie amplasat într-un loc bine ventilat. Asigurați un spațiu de cel puțin 10 cm deasupra aparatului și în jurul acestuia.
▶ Nu acoperiți orificiile de aerisire.

Nu amplasăți niciodată aparatul într-o zonă cu umezeală sau într-un loc în care acesta poate fi stropit cu apă. Curățați și uscați urmele de apă și petele cu o cârpă curată, moale.

Nu instalati aparatul în lumina directă a soarelui sau în apropierea surselor de căldură (de ex., cuptoare, radiatoare).

Instalați și poziționați dispozitivul într-o zonă potrivită dimensiunilor și destinației sale.

▶ Mențineți fantele de aerisire ale aparatului sau pe cele încorporate în structură fără obstrucții.

- Asigurați-vă că informațiile electrice de pe plăcuța cu date tehnice se potrivesc cu sursa de electricitate. Dacă nu se potrivesc, contactați un electrician.

▶ Dispozitivul este operat de o sursă de electricitate de 220-240 V c.a./50 Hz. Fluctuațiile anormale de tensiune pot face dispozitivul să nu pornească sau pot deteriora controlul temperaturii sau compresorul sau pot provoca un zgomot anormal în timpul utilizării. În acest caz, a trebui să fie montat un regulator automat.

▶ Folosiți o priză separată cu împământare pentru alimentarea cu energie electrică, care să fie ușor accesibilă în timpul curățării. Aparatul trebuie legat la împământare.

▶ Doar pentru Regatul Unit: Cablul de alimentare al dispozitivului este prevăzut cu stecăr cu 3 pini (împământare) care se potrivește cu o priză standard cu 3 găuri (împământată). Nu demontați sau nu tăiați niciodată cel de-al treilea pin (împământarea). După instalarea dispozitivului, stecărul ar trebui să fie accesibil.

AVERTIZARE!

▶ Nu utilizati adaptoare cu stecăre multiple și prelungitoare.
Evitați prinderea cablului de alimentare în congelator. Nu călcați pe cablul de alimentare.
▶ Nu deteriorați circuitul frigorific.

Utilizarea zilnică

Acest aparat poate fi utilizat de către copiii cu vârste de minimum 8 ani și de către persoanele cu abilități fizice, senzoriale sau mentale reduse sau fără experiență sau cunoștințe, cu condiția să fie supravegheate sau instruite corespunzător privind modul de utilizare a acestui aparat în siguranță și să înțeleagă pericolele implicate.

▶ Tineti copiii mai mici de 3 ani la distanță de aparat, cu exceptia cazului în care aceștia sunt supravegheați constant.

▶ Nu lăsați copiii să se joace cu aparatul.

În cazul scurgerii gazului de răcire sau a altor gaze inflamabile în vecinătatea aparatului, închideți supapa gazului care curge, deschideți ușile și ferestrele și nu deconectați niciun ștecăr al cablului de alimentare al congelatorului sau al oricărui alt aparat.

▶ Aveți în vedere că aparatul este setat să funcționeze într-un interval de mediu specific, între 10 și 43 °C. Se recomandă utilizarea sub temperatura pentru tipul de climă stabilit, pentru a asigura cea mai bună funcționare a echipamentului. Dispozitivul poate fi utilizat la temperaturi ambiante de cel puțin -15°C.

Nu puneți articole instabile (obiecte grele, recipiente umplute cu apă) deasupra congelatorului, pentru a evita vătămarea cauzată de cădere sau de electrocutarea cauzată de contactul cu apa.

▶ Deschideți și închideți ușile numai cu ajutorul mânerelor. Spațiul liber dintre uși și dintre uși și dulap este foarte îngust. Nu întindeți mâinile în zonele respective, pentru a evita ciupirea degetelor. Deschideți sau închideți ușile congelatorului numai atunci când nu se află niciun copil în raza de deplasare a ușii.

▶ Nu depozitați materiale inflamabile, explozive sau corozive în aparat sau în vecinătatea acestuia.

▶ Nu depozitați medicamente, bacterii sau agenti chimici în dispozitiv. Acest dispozitiv este un aparat electrocasnic. Nu este recomandat pentru depozitarea materialelor care necesità temperaturi stricte.

▶ Verificați starea alimentelor în cazul în care a avut loc încălzirea congelatorului.

AVERTIZARE!

Utilizarea cotidiană

▶ Deconectați aparatul de la energia electrică în cazul unei pene de curent sau înainte de curățare. Așteptați cel puțin 5 minute înainte de repornirea aparatului, deoarece pornirea frecventă poate deteriora compresorul.
▶ Nu utilizati dispositivee electrice în interiorul compartimentelor de depozitare a alimentelor ale aparatului decât dacă acestea sunt de tipul recomandat de către producător.
▶ Dacă becurile sunt deteriorate, acestea trebuie înlocuite de către producător sau de către o persoană calificată, din partea furnizorului de întreținere specificat.

Întreținere/curățare

Asigurați-vă că supravegheați copiii dacă aceștia se ocupă de curățaré și întreținere.
▶ Deconectați aparatul de la rețeaua de alimentare înainte de efectuarea întreținerii de rutină. Așteptați cel puțin 5 minute înainte de repornirea aparatului, deoarece pornirea frecventă poate deteriora compresorul.
▶ Tineți de stecăr, nu de cablu, atunci când deconectați aparatul.
▶ Nu răzuiti gheata cu obiecte ascuțite. Nu folositi pulverizatoare, dispositive electrice de încălzire precum radiatoare, uscătoare de păr, aparate de curățat cu abur sau alte surse de căldură, pentru a evita deteriorarea pieselor din plastic.
▶ Nu utilizati dispositive mecanice sau alte mijloace de a accelera procesul de decongelare, diferite de cele recomandate de producător.
▶ Nu pulverizați și nu spălați aparatul în timpul curățării.
▶ Nu folositi pulverizarea cu apă sau aburi de apă în timpul curățării aparatului.
În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, agentul său de service sau persoane calificate similare, pentru a evita orice pericol.
▶ Nu încercați să reparați, să dezasamblați sau să modificați dispozitivul pe cont propriu. În cazul în care este necesară o reparație, contactați serviciul de relații cu clientii.

Informații privind gazul refrigerant

AVERTIZARE!

Aparatul conține agentul frigorific inflamabil IZOBUTAN (R600a). Asigurăți-vă că circuitul frigorific nu este deteriorat în timpul transportării sau instalării. Scurgerile de agent frigorific pot cauza vătămări ale ochilor sau se pot aprinde. Dacă s-a produs o deteriorare a aparatului, țineți la distanță de sursele de flăcări deschise, ventilați bine camera, nu conectați și nu deconectați cablurile de alimentare ale aparatului sau ale oricărui alt aparat. Informați serviciul de asistență pentru clienti.

În cazul în care agentul frigorific intră în contact cu ochii, spălați imediat în jet de apă și contactați imediat un specialist oftalmolog.

AVERTIZARE!

Evitați cu atenție provocarea unui incendiu cauzat de materialele inflamabile care se pot aprinde.
▶ AVERTISMENT: Atunci când poziționați aparatul, cablul de alimentare nu trebuie să fie prins sau deteriorat.
▶ AVERTISMENT: Nu amplasați prizele portabile multiple sau alimentările portabile în spatele aparatului.
▶ Nu depozitați substanțe explozive, cum ar fi canistrele de aerosoli cu gaz inflamabil în interiorul acestui aparat.
▶ Pentru că în congelator se utilizează agenți frigorifici inflamabili, fiți atenți la instalarea, manevrarea, lucrările de service și reciclarea aparatului.
Vă rugăm să vă adresați agentului de service pentru a elimina aparatul deoarece a fost utilizat gaz de suflare inflamabil.

2.1. Utilizarea prevăzută

„Acest aparat este destinat utilizării în rezidențe și aplicații similare, cum ar fi

• în zona de bucătărie pentru personalul din magazine, în birouri sau alte medii de lucru;
• ferme și clientii din hoteluri, moteluri și alte tipuri de medii rezidențiale;
• mediile pensiunilor;
• aplicații de catering și alte aplicații non-retail similare.

Acest aparat este destinat răcirii alimentelor. Acesta a fost conceput exclusiv pentru utilizarea în interior, în spații fără umezeală din locuințe. Nu este destinat utilizării comerciale sau industriale. La cerere, acest aparat poate fi utilizat drept compartiment pentru alimente proaspete.

Nu sunt permise schimbări sau modificări ale dispozitivului. Utilizarea necorespunzătoare poate duce la apariția pericolelor și la pierderea garanției.

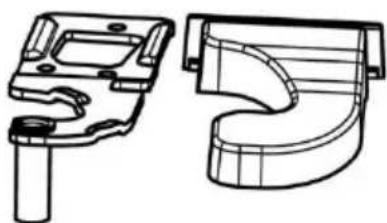

2.2. Accesorii

Verificați accesoriiile și documentația în conformitate cu această lista:

2.2

ENERG® Eticheta de energie

Fișa de garanție

Ghid rapid de conectivitate

Manual de utilizare

Cablu de prelungire a uşii

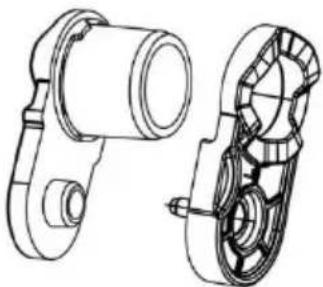

Balama superioară stângă pentru inversarea uşii

Huse pentru axe
Capacul balamalei superioare stângi

Ca urmare a modificărilor tehnice și a diferitelor modele, unele ilustrații din acest manual pot diferi de modelul dvs.

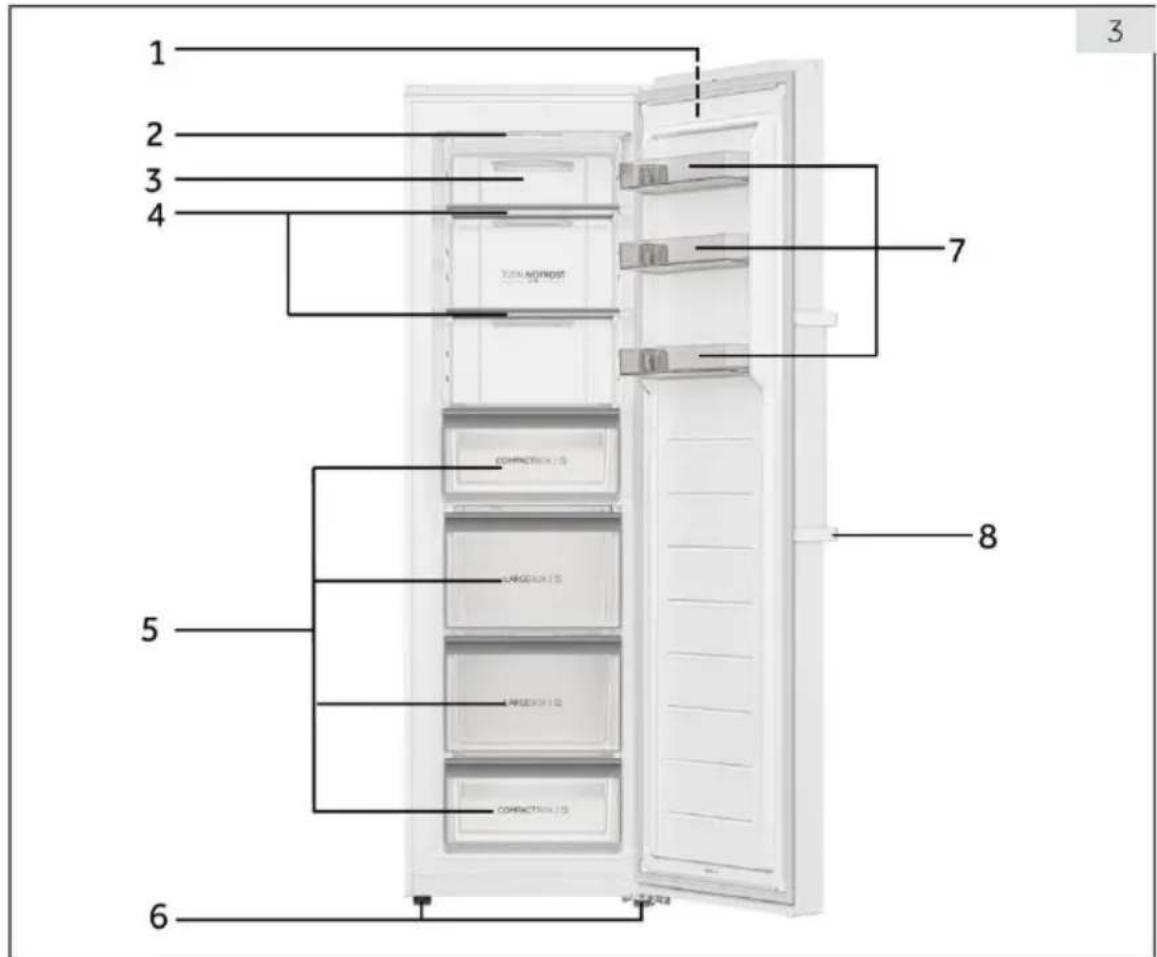

Imaginea aparatului (fig. 3)

1 2 3 4 5 6 7 8

1 Panou de comenzi
2 Indicator luminos LED
3 Conductă de aer
4 Rafturi din sticlă

5 Sertare
6 Picioare reglabile
7 Rafturi de uşă demontabile
8 Mâner uşă

Observație: Acest produs conține o sursă de lumină cu clasa de eficiență energetică .

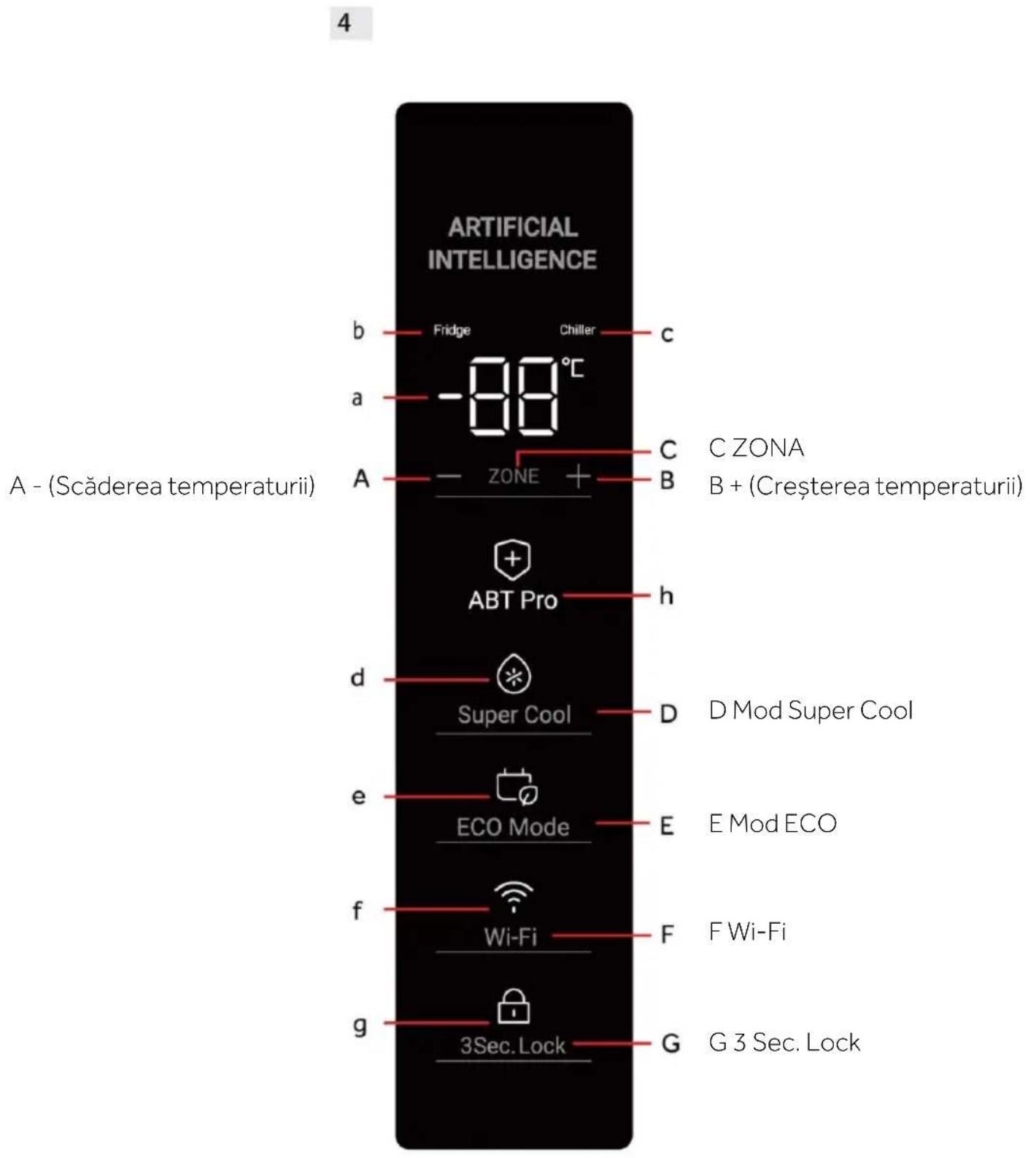

Panou de comenzi (fig. 4)

ARTIFICIAL INTELLIGENCE b Fridge Chiller c a -88°C A ZONE C ZONA B B + (Creșterea temperaturii) ABT Pro h d Super Cool D D Mod Super Cool e ECO Mode E E Mod ECO f Wi-Fi F F Wi-Fi g 3Sec. Lock G 3 Sec. Lock A - (Scăderea temperaturii)

5.1. Înainte de prima utilizare

▶ Scoateți toate materialele de ambalare, țineți-le departe de copii și eliminați-le într-un mod ecologic.
Curățați interiorul și exteriorul aparatului cu apă și un detergent neutru înainte de a pune alimente în interior.
▶ După echilibrarea și curățarea aparatului, așteptați cel puțin 6 ore înainte de a-I conecta la rețeaua de alimentare. Consultați secțiunea INSTALARE.
Răciți în prealabil, timp de 2 ore, compartimentele cu setări ridicate înainte de ale umple cu alimente.

5.2. Pornirea/oprirea aparatului

Aparatul intră în funcțiune imediat ce este conectat la rețeaua de alimentare.

Zona răcitorului este setată automat la 0°C. Zona frigiderului este setată automat la 4°C. Aceasta este setarea recomandată și temperatura ideală pentru răcirea produselor. Dacă doriți, puteți modifica manual aceste temperaturi. Consultați REGLARE TEMPERATURĂ. Indicatorii (a-g) vor lumina, pe rând, o dată. Dacă ușa este închisă, afișajul se oprește după 30 de secunde. Blocarea panoului poate fi activă.

Observație: Presetări

Aparatul este presetat la temperatura recomandată de 0°C pentru răcitor și 4°C pentru frigider. În condiții normale, nu este necesar să setați o altă temperatură ambientală.
▶ Atunci când aparatul este pornit după ce a fost deconectat de la rețeaua de alimentare, poate dura până la 5 ore pentru ca temperaturile corecte să fie atinse.

Goliți aparatul înainte de oprire. Pentru oprirea aparatului, scoateți cablul de alimentare din priză.

5.3. Modul de așteptare (standby) al afișajului

Atunci când ușa este închisă, ecranul de afişare se oprește automat la 30 de secunde după ce nu s-a efectuat nicio operațiune. Afişajul se blochează automat. Se aprinde automat atunci când atingeți orice buton sau deschideți ușa.

5.4. Blocarea și deblocarea afișajului

Blocare automată

Afisajul se blochează automat după aproximativ 30 de secunde după ce nu s-a efectuat nicio operațiune.

Blocare manuală

Când afișajul este deblocat, apăsați „3 Sec. Lock" (G) și mențineți apăsat timp de 3 secunde. După un semnal sonor, indicatorul „3 Sec. Lock" (g) se aprinde, iar afișajul se blochează. Când afișajul este blocat, apăsați „3 Sec. Lock" (G) și mențineți apăsat timp de 3 secunde. După un semnal sonor, indicatorul „3 Sec. Lock" (g) se stinge, iar afișajul se deblochează.

Observație: Blocare afișaj

Atunci când afișajul este blocat, funcții precum setarea temperaturii sau Super Cool sunt dezactivate. Atunci când se încearcă operațiunea de mai sus, indicatorul 3 Sec. Lock se va aprinde intermitent de 3 ori, pentru a vă reaminti că afișajul este blocat.

5.5. Comutare trepte de viteză frigider/răcitor și vizualizare temperatură

Apăsați tasta C pentru a comuta produsul între Frigider și Răcitor, și pentru a afișa temperatura internă în timp real.

5.6. Setarea temperaturii

Intervalul pentru modul răcitorului: 0°C\~2°C;

Intervalul pentru modul de refrigerare: 2°C\~8°C;

Atunci când afișajul este deblocat, dacă atingeti „-” (A) și „+” (B), puteți seta alte temperaturi, care vor fi afișate intermitent pe indicator (a); acest proces va fi însoțit de semnale sonore.

Dacă nu mai apăsați timp de 5 secunde, indicatorul (a) va înceta să mai lumineze intermitent și va afișa treapta de viteză reglată, după care afișajul se va stinge.

Temperatura setată este afișată după ce se obține efectul de răcire.

Observație: Setarea temperaturii

In modul Super Cool și în modul ECO, temperatura în modul de refrigerare nu poate fi reglată.
▶ După reglarea nivelului de temperatură, treapta de viteză reglată va fi afișată direct până când ecranul de afișare se stinge; apoi, afișajul se va aprinde din nou pentru a afișa temperatura frigiderului înainte de reglare.

5.7. Modul Super Cool (D)

Când afișajul este deblocat, dacă atingeți „Modul Super Cool" (D), indicatorul „Modul Super Cool" (d) se va aprinde puternic, iar frigiderul va funcționa în modul Super Cool. Pentru a dezactiva manual modul Super Cool, repetați pașii de mai sus și indicatorul „Modul Super Cool" (d) va fi luminat slab.

▶ După 3 ore de la intrarea în modul Super Cool, se va ieși automat din acest mod. Frigiderul va ieși din acest mod și va reveni la treapta de viteză inițială.
În modul Super Cool, temperatura de refrigerare nu se poate regla. Dacă faceți acest lucru, indicatorul Super Cool va lumina intermitent o perioadă pentru a vă reaminti că frigiderul este în modul Super Cool.

5.8. Modul ECO (E)

În modul ECO, se economisește energie. Temperatura va fi setată la 8°C în modul Refrigerare.

Când afișajul este deblocat, dacă atingeti „Modul ECO" (E), indicatorul „Modul ECO" (e) se aprinde și frigiderul funcționează în modul ECO. Pentru a dezactiva manual modul ECO, repetați pașii de mai sus, iar indicatorul „Modul ECO" (e) va lumina slab.

În modul ECO, temperatura de refrigerare nu se poate regla. Dacă faceți acest lucru, indicatorul ECO va lumina intermitent o perioadă pentru a vă reaminti că frigiderul este în modul ECO.

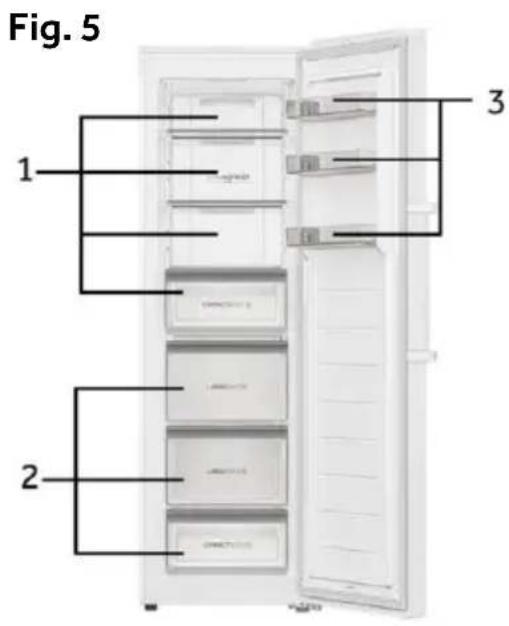

Fig. 5 1 2 3

Alimentele diferite trebuie amplasate în zone diferite, în funcție de proprietățile acestora (fig. 5).

1 Murături, conserve de alimente, fructe, legume, salată etc.
2 Produse din carne, gustări etc.
3 Ouă, conserve, condimente, băuturi și alimente îmbuteliate, etc.

În modul de refrigerare, fără compartiment de 4 stele: acest aparat frigorific nu este potrivit pentru congelarea produselor alimentare.

Alimentele pot fi depozitate în frigider la o temperatură de cel puțin 4 °C, pe o perioadă cuprinsă între 1 zi și 2 luni, în funcție de proprietățile acestora (de ex. carnea: 1-2 zile, legume: 3-5 zile, ouă: 1-2 luni).

Pentru a evita expirarea perioadelor de depozitare, notați data depozitării în frigider, limita în timp și denumirea alimentelor pe ambalaj în funcție de perioadele de depozitare ale diferitelor alimente.

5.9. ABT Pro

Frigiderul este prevăzut cu un modul antibacterian, care funcționează în mod autonom după pornire și nu necesită intervenția utilizatorului. Indicatorul (h) se aprinde pentru a arăta că modulul este în funcțiune.

Acest frigider este prevăzut cu memorie la oprirea alimentării, ceea ce înseamnă că setările înainte de oprirea alimentării vor fi memorate. La repornirea alimentării, frigiderul va reveni la setările de dinaintea opririi și va continua să funcționeze. Blocarea afișajului nu este memorată, ceea ce înseamnă că după repornirea alimentării, afișajul este deblocat.

5.11. Alarmă uşă deschisă

Când frigiderul este deschis mai mult de 3 minute, alarma frigiderului sună; între 3 și 7 minute, alarma frigiderului sună la fiecare 30 de secunde; dacă este deschis mai mult de 7 minute, frigiderul va emite o alarmă la fiecare 5 secunde până când ușa se închide; Când frigiderul emite un sunet de alarmă la fiecare 5 secunde, apăsați orice buton, iar sunetul de alarmă dispare.

Alarmă de ușă deschisă

Lumina din frigider se stinge după 7 minute, dacă frigiderul rămâne deschis.

6 - Sfaturi pentru economisirea energiei

5.12. Indicator de erori

Acest frigider este prevăzut cu un indicator de erori. Atunci când survine o eroare, pe afișaj vor apărea intermitent coduri pentru diferite erori. În această situație, frigiderul ar putea refrigera în continuare, dar utilizatorul ar trebui să contacteze serviciul post-vânzare cât mai curând posibil pentru un control optim al aparatului.

5.13. Wi-Fi

După ce frigiderul este conectat la Wi-Fi, acesta poate fi controlat de la distanță prin intermediul unei aplicații mobile. (Consultați pagina de configurare pentru metode specifice de configurare)

6 - Sfaturi pentru economisirea energiei

Sfaturi de economisire a energiei

Asigurați-vă că aparatul este ventilat corespunzător (consultați sectiunea INSTALARE).
Nu instalați aparatul în lumina directă a soarelui sau în apropierea surselor de căldură (de ex., cuptoare, radiatoare).
Evitați setarea temperaturilor nenecesar de scăzute în aparat. Consumul de energie crește odată cu scăderea temperaturii setate în aparat.
Lăsați alimentele calde să se răcească înainte de a le amplasa în aparat.
▶ Deschideti ușa aparatului cât mai puțin și pentru o perioadă cât mai scurtă posibil.
Asigurați-vă că ușa se închide întotdeauna corect și că nu este afectată de poziția alimentelor. Păstrați curățate garniturile de etanșare ale ușilor.
Curățați în mod regulat partea din spate a aparatului. Praful duce la creșterea consumului de energie.
Cea mai economică configurație necesită poziționarea sertarului, cutiei de alimente și a rafturilor în aparat în starea din fabrică, iar alimentele trebuie poziționate astfel încât să nu blocheze evacuarea aerului.

7 - Echipament

7.1 ① ① ② 7.2

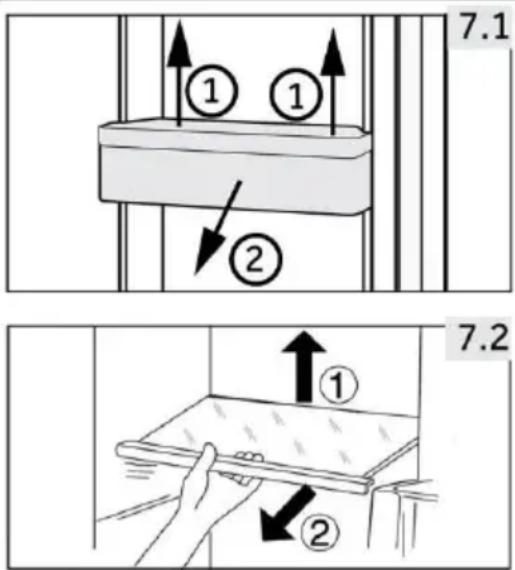

7.1. Rafturi de uşă demontabile

Rafturile de pe uşă pot fi demontate pentru a fi curățate:

Puneți mâinile pe lateralele raftului, ridicati-l (1) și trageți-l în afară (2) (fig. 7.1).

Pentru introducerea raftului de uşă urmați paşii de mai sus în ordine inversă.

7.2. Rafturi din sticlă

1. Pentru repozitionarea unui raft, scoateți-l mai întâi ridicându-l de marginea din spate (1) și trăgându-l în afară (2) (fig. 7.2).
2. Pentru montarea la loc, așezați-l pe canalele de pe ambele părți și împingeți-l în cea mai din spate poziție, până când partea din spate a raftului este fixată în interiorul fantelor laterale.

AVERTIZARE!

Deconectați aparatul de la rețeaua de alimentare înainte de curățare.

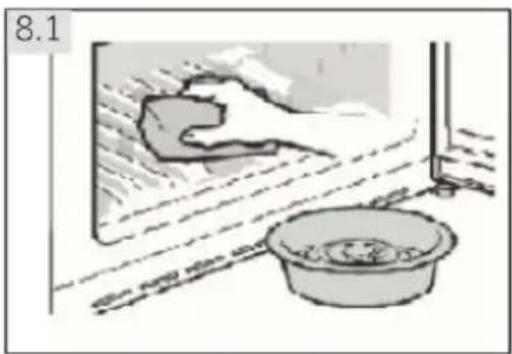

8.1. Informații generale

Curățați aparatul atunci când sunt depozitate puține alimente sau când acesta este gol.

AVERTIZARE!

Nu curățați aparatul cu perii aspre, cu perii de sărmă, cu detergent pulbere, benzină, acetat de amil, acetonă sau soluții organice similare, soluții acide sau alcaline. Curățați cu detergent special pentru congelator pentru a evita deteriorările.
▶ Nu pulverizați și nu spălați aparatul în timpul curățării.
▶ Nu răzuiti gheata cu obiecte ascuțite.
Nu folositi pulverizatoare, dispositive electrice de încălzire precum radiatoare, uscătoare de păr, aparate de curățat cu abur sau alte surse de căldură, pentru a evita deteriorarea pieselor din plastic.
Nu curățați rafturile reci din sticlă cu apă fierbinte. Schimbarea bruscă de temperatură poate face ca sticla să se spargă.
Nu atingeți suprafața interioară a compartimentului de depozitare al frigiderului, în special cu mâinile ude, deoarece mâinile pot îngheța pe suprafață.
În cazul încălzirii, verificați starea produselor refrigerate.
Nu încercați să reparați aparatul pe cont propriu. În cazul în care este necesară o reparație, contactați serviciul de relații cu clientii.

▶ Asigurați întotdeauna curățenia garniturii ușii.
Curățați interiorul și carcasa aparatului cu o cârpă moale sau cu un burete înmuiat în apă caldă și detergent neutru (fig. 8.1).
Clătiți și uscați cu o cârpă moale.
▶ Nu curățați nicio parte a aparatului în mașina de spălat vase.
Curățați accesoriiile numai cu apă caldă și detergent neutru.

8 - Îngrijire și curățare

Manualul de utilizare include instrucțiuni pentru utilizarea și operarea mai multor modele. Vă rugăm să consultați instrucțiunile pentru modelele achiziționate.

Etapele de curățare a sertarelor

1. Îndepărtați capacul frontal al sertarului:

1. Curățarea corpului sertarului:

1. Curățarea carcasei sertarului:

1. Asamblarea după curățare:

Curățarea garniturii ușii

1. Îndepărtarea benzii de etanșare a ușii
2. Curățarea garniturii ușii
3. Instalarea după curățare

8.2. Neutilizare pentru o perioadă lungă

În cazul în care aparatul nu este utilizat pentru o perioadă mai lungă:

▶ Scoateți alimentele.
▶ Deconectați cablul de alimentare.
▶ Curățați aparatul conform descrierii de mai sus.
▶ Tineți ușa și sertarele congelatorului deschise pentru a preveni apariția mirosurilor neplăcute în interior.

Îndepărtați ușa aparatului (deschideți ușa și țineți-o înainte de a îndepărta șuruburile) pentru a evita intrarea și blocarea copiilor în aparat.

Observație: Oprire

Pentru a asigura durata de viață a aparatului, opriți-l doar dacă este strict necesar.

8.3. Mutarea aparatului

1. Scoateți toate alimentele și deconectați aparatul.
2. Securizați rafturile și alte piese mobile din congelator cu bandă adezivă.
3. Închideti uşa și fixați-o cu bandă adezivă.
4. Nu înclinați congelatorul la mai mult de 45°, pentru a evita deteriorarea sistemului refrigerant.
5. Înfășurați picioarele congelatorului pentru a evita zgârierea podelei. Nu mișcați niciodată congelatorul cu forța.

AVERTIZARE!

▶ Nu ridicati aparatul de mânere.
▶ Nu poziționați niciodată aparatul orizontal pe sol.

Multe probleme care pot apărea pot fi rezolvate de dvs., fără a fi necesare cunoștințe specifice. În cazul unei probleme verificați toate posibilitățile afișate și urmați instrucțiunile de mai jos înainte de a apela la un serviciu post-vânzare. Consultați secțiunea SERVICIU PENTRU CLIENTI.

AVERTIZARE!

Înainte de întreținere, dezactivați aparatul și deconectați ștecărul de la rețeaua de alimentare.
Echipamentele electrice trebuie depanate numai de către specialiști calificați în domeniul electric, deoarece reparațiile necorespunzătoare pot provoca daune indirecte considerabile.
▶ Un articol furnizat deteriorat trebuie înlocuit numai de către producător, agentul său de service sau persoane calificate similare, pentru a evita orice pericol.

Alarma acustică poate fi dezactivată prin apăsarea oricărui buton.

9.1. Depanarea

Problemă	Cauză posibilă	Soluție posibilă
Compresorul nu funcționează.	Ștecărul de alimentare nu este conectat la priza de alimentare.	Conectați ștecărul de alimentare.
Aparatul pornește frecvent sau pentru o perioadă prea mare de timp.	Temperatura interioară sau exterioară este prea ridicată.Aparatul a fost deconectat de la energia electrică pentru o perioadă de timp.Ușa aparatului nu este închisă etanș.Ușa a fost deschisă prea des sau pentru o perioadă prea lungă de timp.Setarea temperaturii este prea mică.Garnitura ușii este murdară, uzată, crăpată sau așezată incorrect.Circulația necesară a aerului nu este garantată.Interiorul este acoperit cu gheată.	În acest caz, este normal ca aparatu să funcționeze mai mult timp.În mod normal, durează între 8 și 12 ore ca aparatul să se răcească complet.Închideți ușa și asigurați-vă că aparatul este amplasat pe o suprafață dreaptă și că nu există vreun aliment sau recipient care să blocheze ușa.Nu deschideți ușa prea frecvent.Setați temperatura la un valoare mai ridicată până când este obținută o temperatură satisfăcătoare. Este nevoie de 3 de ore pentru ca temperatura să se stabilizeze.Curățați garnitura ușii sau înlocuiți-o apelând serviciul pentru clienti.Asigurați o ventilare adecvată.Decongelați aparatul.
Aparatul emite sunete anormale.	Aparatul nu se află pe o suprafață dreaptă.Aparatul atinge un obiect aflat în apropiere.Aparatul se află pe o podea de lemn sau în apropierea unor pereți de lemn.	Aduceți aparatul la nivel.Indepărtați obiectele din jurul aparatului.Lemnul amplifică sunetul. Așezați aparatul în altă parte.
Aparatul emite un sunet de clic	Acest lucru este normal. Acest lucru este cauzat de pornirea sau oprirea unității de refrigerare.	-
Se aude un sunet similar cu cel al apei care curve.	Acest lucru este normal.	-
Aparatul emite un sunet de motor	Unitatea de refrigerare tocmai a pornit singură. Acest lucru este normal	-
În interiorul aparatului nu este suficient de rece.	Temperatura setată este prea ridicată.Au fost depozitate produse care sunt prea calde.Au fost depozitate prea multe alimente la un moment dat.Produsele sunt prea apropiate între ele.Ușa nu este închisă etanș.Ușa a fost deschisă prea des sau pentru o perioadă prea lungă de timp.	Resetați temperatura.Răciți întotdeauna produsele înainte de a le depozita.Depozitați întotdeauna cantități mici de alimente.Lăsați un spațiu liber între mai multe alimente pentru a permite trecerea aerului.Inchideți ușa.Nu deschideți ușa prea des.
În interiorul aparatului este prea rece.	Temperatura setată este prea joasă.	Resetați temperatura.
Pe suprafața aparatului se acumulează umezeală.	Climatul este prea călduros și prea umed.	Acest lucru este normal într-un climat umed și se va modifica atunci când umiditatea va scădea. Uscați cu o cârpă.
Gheată solidă și îngheț în compartimentul congelatorului.	Produsele nu au fost ambalate corespunzător.Ușa nu este închisă etanș.Ușa a fost deschisă prea des sau pentru o perioadă prea lungă de timp.Garnitura ușii este murdară, uzată, crăpată sau așezată incorect.Ceva din interior împiedică închiderea corespunzătoare a ușii.	Ambalați întotdeauna bine produsele.Închideți ușa.Nu deschideți ușa prea frecvent.Curățați garnitura ușii sau înlocuiti-o apelând serviciul pentru clienti.Repoziționați rafturile, rafturile de ușă sau recipientele interne pentru a permite închiderea ușii.
Sistemul de răcire nu funcționează.	Ștecărul de alimentare nu este conectat la priza de alimentare.Sursa de alimentare nu este intactă.	Conectați ștecărul de alimentare.Verificați sursa de alimentare cu energie electrică din cameră. Contactați compania locală de electricitate!
Lateralele dulapului și garnitura ușii se încălzesc.	Acest lucru este normal.	-
Se aude un semnal de alarmă.	Ușa este deschisă.Temperatura din interiorul produsului este prea mare.	Închideți ușa sau opriți alarma manual.
Ușa este greu de deschis.	Odată ce aparatul funcționează, acesta are un vid intern.	Deschideți ușor garnitura de etanșare a ușii pentru a lăsa aerul să intre în aparat.
Ușa nu poate fi închisă corespunzător. Aceasta lasă întotdeauna un gol.	Din cauza temperaturii scăzute a aparatelor, garnitura de etanșare a ușii se poate întări și deforma cu ușurință.	Folosiți un uscător de păr sau puneți un prosop fierbinte pe locul în care este deformată garnitura. Când garnitura este din nou moale, închideți ușa și apăsați bine.

Garantia minimă este de: 2 ani pentru țările din UE, 3 ani pentru Turcia, 1 an pentru Regatul Unit, 1 an pentru Rusia, 3 ani pentru Suedia, 2 ani pentru Serbia, 5 ani pentru Norvegia, 1 an pentru Maroc, 6 luni pentru Algeria, Tunisia nu necesită nicio garanție legală. Termostatele, senzorii de temperatură, plăcile cu circuite imprimate și sursele de lumină sunt disponibile timp de o perioadă minimă de șapte ani de la punerea pe piață a ultimei unități a modelului.

Mânerele de uși, balamalele de uși, tăvile și coșurile, timp de o perioadă minimă de șapte ani, iar garniturile de uși timp de o perioadă minimă de 10 ani de la punerea pe piață a ultimei unități a modelului.

10.1. Despachetare

AVERTIZARE!

Aparatul este greu. Manevrați-l întotdeauna cu cel puțin două persoane.
▶ Tineți toate materialele de ambalare la distanță de copii și eliminați-le într-un mod ecologic.
▶ Scoateți aparatul din ambalaj.
▶ Îndepărtați toate materialele de ambalare.

10.2. Conditii ambientale

Temperatura camerei trebuie să fie cuprinsă întotdeauna între 10 °C și 43 °C, deoarece poate influența temperatura din interiorul aparatului și consumul de energie al acestuia. Nu instalați aparatul în apropierea altor aparate care emit căldură (cuptoare, frigidere) fără izolare.

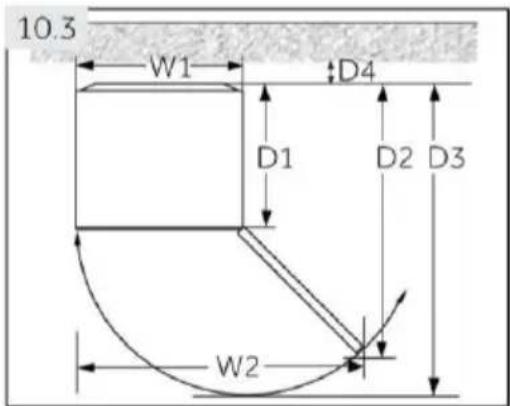

10.3 W1 D4 D1 D2 D3 W2

10.3. Cerințe legate de spațiu

Spatiul necesar pentru deschiderea uşii (Fig. 10.3):

Lățimea în mm		Adâncimea în mm			Distanța până la perete în mm	Identificatorul de model
W1	W2	D1	D2	D3	D4
595	964	608	1153.5	1236.5	100	H4R306W*H1/H4R306W*H1K

10.4 10 cm 10 cm 10 cm 10 cm

Acest aparat nu este destinat utilizării ca aparat încorporabil.

10.4. Sectiune transversală ventilare

Pentru a obține o ventilare suficientă a aparatului din motive de siguranță, trebuie respectate informațiile legate de secțiunile transversale ale ventilării necesare (fig. 10.4).

10.5. Alinierea aparatului

Aparatul trebuie amplasat pe o suprafață dreaptă și solidă. În cazul în care aparatul este așezat pe un piedestal, trebuie utilizate materiale puternice și rezistente la foc. Nu folosiți niciodată materialul de ambalare din spumă drept piedestal.

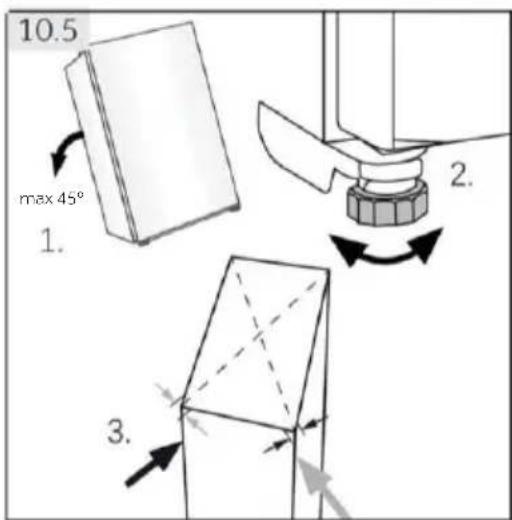

10.5 max 45° 1. 2. 3.

1. Înclinați aparatul ușor în spate (fig. 10.5).
2. Reglați picioarele la nivelul dorit.
3. Stabilitatea poate fi verificată împingând alternativ pe diagonală. Balansarea ușoară trebuie să fie aceeași în ambele direcții. În caz contrar, cadrul se poate încovoia; drept rezultat, pot apărea pierderi pe la garniturile ușii. Înclinarea ușoară spre spate ușurează închiderea ușii.

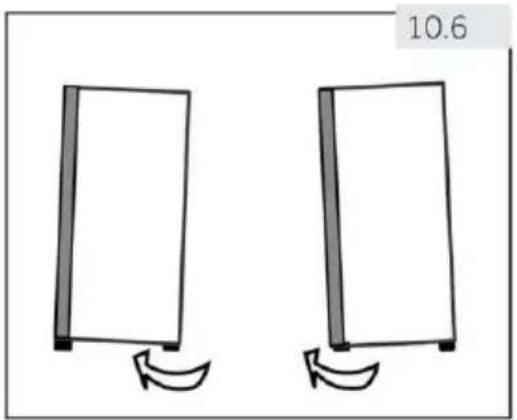

10.6. Utilizarea picioarelor reglabile

În cazul în care frigiderul este instabil, picioarele pot fi reglate: Rotiți picioarele reglabile conform direcției săgeții (fig. 10.6) pentru a le ridica sau a le coborî:

Prin rotirea picioarelor în sensul acelor de ceasornic, aparatul este ridicat.
Prin rotirea picioarelor în sens invers acelor de ceasornic, acesta este coborât.

10.7. Timpul de așteptare

Uleiul de ungere fără întreținere este amplasat în capsula compresorului. Uleiul respectiv poate trece prin sistemul cu țevi închis în timpul transportării înclinate. Înainte de conectarea aparatului la rețeaua de alimentare, trebuie să așteptați 6 ore (fig. 10.7) pentru ca uleiul să curgă înapoi în capsulă.

10.8. Conexiunea electrică

Înainte de fiecare conexiune verificați dacă:

sursa de alimentare, priza și siguranța sunt conforme cu plăcuța cu date tehnice.
- priza de alimentare este legată la împământare și nu este de tip prize multiple sau prelungitor.
▶ stecărul și priza de alimentare sunt strict conforme.

Conectați stecărul la o priză de la domiciliu instalată corespunzător.

AVERTIZARE!

Pentru evitarea riscurilor, cablul de alimentare deteriorat trebuie înlocuit prin serviciul pentru clienti (consultați fișa de garanție).

10.9. Reversibilitatea uşii

Înainte de conectarea aparatului la sursa de alimentare, trebuie să verificați dacă modul de deschidere a ușii trebuie schimbat de la dreapta (cum este livrat) la stânga, dacă acest lucru este necesar ca urmare a locului de instalare și a utilizării.

AVERTIZARE!

▶ Aparatul este greu. Sunt necesare două persoane pentru a inversa ușa.
Înainte de orice operație deconectați aparatul de la rețeaua de alimentare.
Nu înclinați aparatul la mai mult de 45°, pentru a împiedica deteriorarea sistemului de răcire.

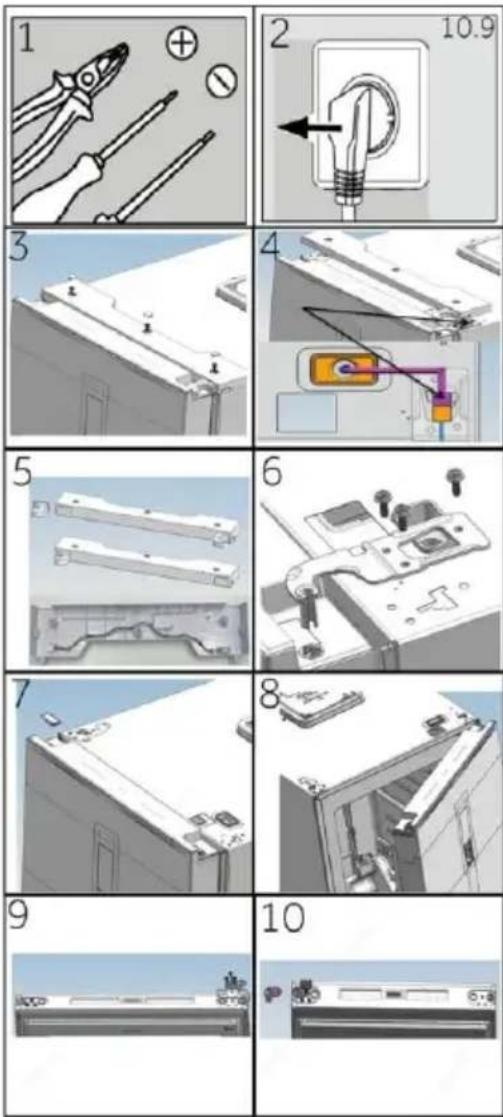

1 2 10.9 3 4 5 6 7 8 9 10

Paşii de asamblare (Fig. 10.9):

1. Asigurati instrumentele necesare.

2. Deconectați aparatul.

3. Îndepărtați capacul găurii de şurub, şuruburile și capacul balamalei.

4. Deconectați cablul de conectare.
5. Scoateți capacul balamalei superioare stângi și cablul de prelungire a ușii din punga cu accesorii, așa cum se arată în figură. Înlocuiti capacul balamalei și instalați cablul de prelungire în fanta de cablare a capacului balamalei.
6. Îndepărtați şuruburile și balamaua.
7. Îndepărtati capacul de pe ușă. Îndepărtati capacul axei de pe ușă.
8. Deschideti și îndepărtati ușa.
9. Întoarceți ușa cu susul în jos și scoateți 3 şuruburi din partea inferioară a ușii. Îndepărtați cele 3 şuruburi, opritorul ușii și manşonul arborelui de ridicare din partea inferioară a ușii.
10. Scoateți manșonul arborelui de ridicare din punga de accesorii. Montați opritorul de ridicare, opritorul de ușă și 3 şuruburi pe partea stângă a ușii

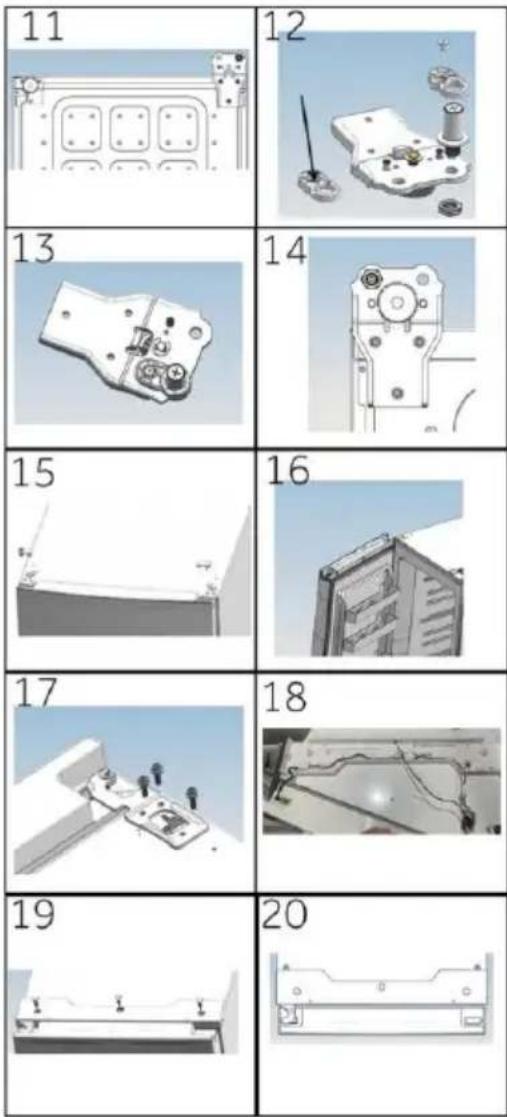

1. Înclinați ușor corpul aparatului spre spate, îndepărtați 3 şuruburi și apoi balama inferioară.
2. Scoateți manșonul arborelui de ridicare din punga de accesorii. Îndepărtați 2 şuruburi, scoateți manșonul arborelui de ridicare și arborele de ridicare.
3. Instalați manșonul arborelui de ridicare și arborele de ridicare în orificiul din stânga și montați 2 şuruburi. (adăugând ulei de lubrifiere pe arbore)
4. Fixați balamaua în poziția opusă corpului aparatului, cu 3 şuruburi.
5. Pe partea opusă a ușii, scoateți cablul de conectare din partea stângă și introduceți-l prin capacul axei de la pasul 5. Montați capacul axei. Montați capacul pe gaura pentru şurub de pe partea dreaptă.
6. Montați ușa.
7. Montați balama superioară dreaptă cu 3 şuruburi. (Adăugați ulei de lubrifiere la balama superioară înainte de montaj)
8. Conectați cablajul așa cum se arată în figură.
9. Montați capacul balamalei asamblate la pasul 5 Montați cele trei şuruburi și capacele găurilor de şuruburi.
10. Procesul s-a finalizat.

11.1. Fișa de produs conform reglementării UE nr. 2019/2016

Marcă comercială	Haier
Identificatorul de model	H4R306*AH1/H4R306*AH1K
Categoria modelului	Frigider vertical
Clasa de eficiență energetică	A
Consumul anual de energie (kWh/an)	56
Volum depozitare de răcire (L)	176
Volum de stocare răcitor (L)	125
Temperatura altor compartimente >14 °C	nu se aplică
Sistem fără îngheț	da
Siguranță de întrerupere a alimentării (h)	12
Capacitate de răcire (kg/12 ore)	5
Clasa de climat Acest aparat este proiectat pentru utilizarea la temperaturi ambientale cuprinse între 10 °C și 43 °C.	SN-T
Nivelul maxim de zgomot (dB)	36
Tipul constructiv	de sine stătător

1) pe baza rezultatelor testului standard timp de 24 de ore. Consumul efectiv de energie va depinde de modul de utilizare a aparatului și de amplasarea acestuia.
În ceea ce privește detaliiile specificațiilor, vă rugăm să consultați plăcuța de cu date tehnice și eticheta de energie din interiorul produsului.
Acest aparat este destinat să fie utilizat la o temperatură ambiantă indicată mai jos:

SN	+10°C~32°C
N	+16°C~32°C
ST	+16°C~+38°C
T	+16°C~+43°C

11.2. Date tehnice suplimentare

Tensiune/Frecvență	220-240 V ~/ 50 Hz
Curent nominal (A) H4R306*AH1/H4R306*AH1K	1.0
Răcire	R600a
Dimensiuni (L/Î/A în cm) H4R306*AH1/H4R306*AH1K	190/60/74.2
Puterea luminii/tensiunea luminii	1,5W/12V c.c.

12.1. Standarde și directive

Acest produs respectă cerințele tuturor directivelor CE aplicabile, cu standardele corespondente armonizate, care asigură marcajul CE.

Vă recomandăm să apelați la serviciul pentru clienti Haier și să utilizați piese de schimb originale.

Dacă aveți o problemă cu aparatul, consultați mai întâi secțiunea DEPANARE.

Dacă nu găsiți nicio soluție acolo, contactați

▶ distribuitorul local sau
▶ secțiunea pentru Service și Asistență la www.haier.com unde puteți găsi numerele de telefon și întrebările frecvente, precum și locul în care puteți activa cererea de servicii.

Pentru contactarea Serviciului nostru, asigurați-vă că aveți următoarele date. Informațiile pot fi găsite pe plăcuța cu date tehnice.

Model

Nr. serie

De asemenea, verificați și fișa de garanție furnizată cu produsul, în cazul garanției.

Pentru solicitările comerciale generale puteți găsi mai jos adresele noastre din Europa:

Adresele Haier din Europa
Tara*	Adresa poştală	Tara*	Adresa poştală
Italia	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIA	Franța	Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANTA
Spania Portugalia	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPANIA	Belgia-FRBelgia-NLȚările de JosLuxemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIA
Germania Austria	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgGERMANIA	PoloniaCehiaUngariaGreciaRomâniaRusia	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLONIA
Marea Britanie	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRMB

*Pentru mai multe informații, accesati www.haier.com
