GEBRUIKSAANWIJZING H4R306WAH1 HAIER

Bedankt voor de aankoop van dit Haier-product. Lees deze instructies zorgvuldig door voordat u dit apparaat gebruikt. De instructies bevatten belangrijke informatie die u helpt het beste uit het apparaat te halen en veilig(e) en correct(e) installatie, gebruik en onderhoud te waarborgen. Bewaar deze handleiding op een handige plaats zodat u hem altijd kunt raadplegen voor een veilig en correct gebruik van het apparaat. Als u het apparaat verkoopt, weggeeft of achterlaat wanneer u verhuist, zorg er dan voor dat u deze handleiding ook overdraagt, zodat de nieuwe eigenaar het apparaat en de veiligheidswaarschuwingen kan leren kennen.

Verklaring van symbolen Algemene informatie en tips

Waarschuwing – Belangrijke veiligheidsinformatie

Verwijdering Help het milieu en de menselijke gezondheid te beschermen. Doe de verpakking in de daarvoor bestemde containers om deze te recyclen. Help het afval van elektrische en elektronische apparaten te recyclen. Gooi apparaten met dit symbool niet weg bij het huisvuil. Lever het product in bij uw plaatselijke recyclingfaciliteit of neem contact op met de gemeente.

Waarschuwing! Gevaar voor verstikking! Koelmiddelen en gassen moeten professioneel worden verwijderd. Controleer of de leidingen van het koelmiddelcircuit niet zijn beschadigd voordat ze op de juiste manier worden afgevoerd. Koppel het apparaat los van de stroomvoorziening. Knip het netsnoer af en gooi het weg. Verwijder de deur, de deurvergrendeling en de afdichtingen om ervoor te zorgen dat kinderen en huisdieren niet in het apparaat kunnen worden opgesloten.NL Inhoud

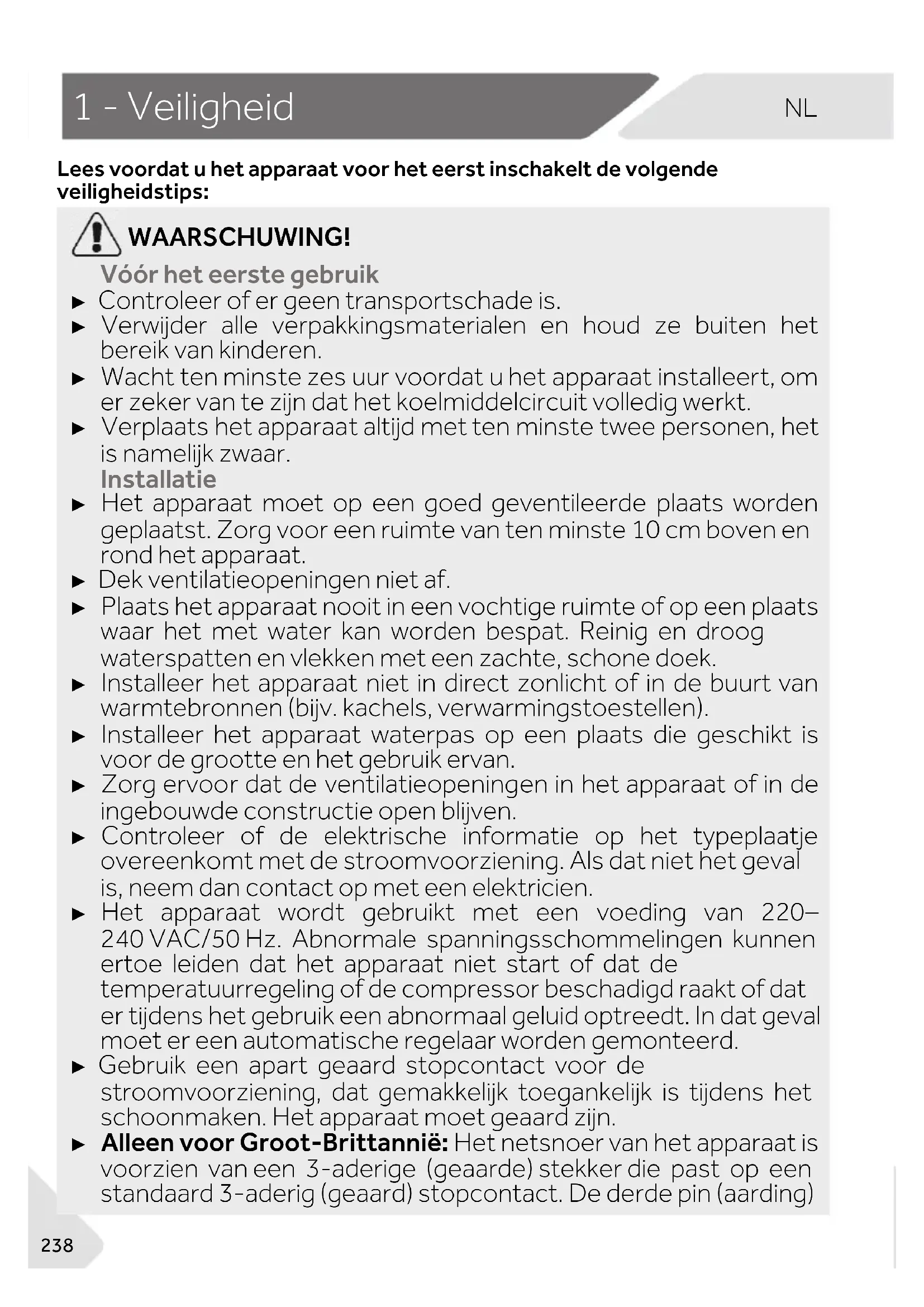

Lees voordat u het apparaat voor het eerst inschakelt de volgende veiligheidstips: WAARSCHUWING! Vóór het eerste gebruik ► Controleer of er geen transportschade is. ► Verwijder alle verpakkingsmaterialen en houd ze buiten het bereik van kinderen. ► Wacht ten minste zes uur voordat u het apparaat installeert, om er zeker van te zijn dat het koelmiddelcircuit volledig werkt. ► Verplaats het apparaat altijd met ten minste twee personen, het is namelijk zwaar. Installatie ► Het apparaat moet op een goed geventileerde plaats worden geplaatst. Zorg voor een ruimte van ten minste 10 cm boven en rond het apparaat. ► Dek ventilatieopeningen niet af. ► Plaats het apparaat nooit in een vochtige ruimte of op een plaats waar het met water kan worden bespat. Reinig en droog waterspatten en vlekken met een zachte, schone doek. ► Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen). ► Installeer het apparaat waterpas op een plaats die geschikt is voor de grootte en het gebruik ervan. ► Zorg ervoor dat de ventilatieopeningen in het apparaat of in de ingebouwde constructie open blijven. ► Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Als dat niet het geval is, neem dan contact op met een elektricien. ► Het apparaat wordt gebruikt met een voeding van 220– 240 VAC/50 Hz. Abnormale spanningsschommelingen kunnen ertoe leiden dat het apparaat niet start of dat de temperatuurregeling of de compressor beschadigd raakt of dat er tijdens het gebruik een abnormaal geluid optreedt. In dat geval moet er een automatische regelaar worden gemonteerd. ► Gebruik een apart geaard stopcontact voor de stroomvoorziening, dat gemakkelijk toegankelijk is tijdens het schoonmaken. Het apparaat moet geaard zijn. ► Alleen voor Groot-Brittannië: Het netsnoer van het apparaat is voorzien van een 3-aderige (geaarde) stekker die past op een standaard 3-aderig (geaard) stopcontact. De derde pin (aarding)NL

WAARSCHUWING! mag nooit worden afgesneden of gedemonteerd. Nadat het apparaat is geïnstalleerd, moet de stekker bereikbaar zijn. ► Gebruik geen stekkerdozen en verlengkabels. ► Zorg ervoor dat het stroomsnoer niet bekneld zit door de vriezer. Ga niet op de stroomkabel staan. ► Beschadig het koelcircuit niet. Dagelijks gebruik ► Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met een gebrek aan kennis en ervaring, mits zij onder toezicht worden gehouden of instructies hebben gekregen om het apparaat veilig te kunnen gebruiken en de gevaren begrijpen die ermee gepaard gaan. ► Houd kinderen onder de 3 jaar uit de buurt van het apparaat, tenzij ze voortdurend onder toezicht staan. ► Kinderen mogen niet met het apparaat spelen. ► Als er koelgas of ander brandbaar gas in de buurt van het apparaat lekt, moet u het ventiel van het lekkende gas sluiten, de deuren en ramen openen en mag u de stekker van de vriezer of een ander apparaat niet uit het stopcontact halen of in een stopcontact steken. ► Let op, het apparaat is ingesteld om te werken bij een specifiek omgevingstemperatuurbereik van 10 tot 43°C. Het wordt aanbevolen om het apparaat te gebruiken bij de ingestelde temperatuur van het klimaattype om de beste werking van het apparaat te garanderen. Het apparaat kan worden gebruikt wanneer de omgevingstemperatuur niet lager is dan -15°C. ► Plaats geen onstabiele voorwerpen (zware voorwerpen, containers gevuld met water) boven op de vriezer, om persoonlijk letsel door vallen of elektrische schokken door contact met water te voorkomen. ► Open en sluit de deuren alleen met de handgrepen. De ruimte tussen de deuren en tussen de deuren en de kast is zeer smal. Steek uw handen niet in deze ruimtes, om te voorkomen dat uw vingers bekneld raken. Open of sluit de deuren van de vriezer alleen als er geen kinderen zijn die zich binnen het bewegingsbereik van de deur bevinden. ► Bewaar of gebruik in het apparaat of in de buurt ervan geen brandbare, explosieve of corrosieve materialen.1 - Veiligheid

WAARSCHUWING! ► Bewaar geen geneesmiddelen, bacteriën of chemische middelen in het apparaat. Dit is een huishoudelijk apparaat. Het wordt niet aanbevolen om materialen op te slaan die strikte temperaturen vereisen. ► Controleer de staat van het voedsel als er sprake van opwarming is geweest in de vriezer. ► Haal de stekker van het apparaat uit het stopcontact wanneer er een stroomonderbreking optreedt of voordat u het schoonmaakt. Laat het apparaat minstens 5 minuten rusten voordat u het opnieuw opstart, omdat vaak starten de compressor kan beschadigen. ► Gebruik geen elektrische toestellen in de bewaarruimten voor levensmiddelen van het apparaat, tenzij deze van het type zijn dat door de fabrikant wordt aanbevolen. ► Als de lampen beschadigd zijn, moeten deze worden vervangen door de fabrikant of door de gekwalificeerde persoon bij de gespecificeerde onderhoudsspecialist. Onderhoud/reiniging ► Zorg ervoor dat kinderen onder toezicht staan als ze schoonmaak en onderhoud uitvoeren. ► Haal de stekker van het apparaat uit het stopcontact voordat u routineonderhoud uitvoert. Laat het apparaat minstens 5 minuten rusten voordat u het opnieuw opstart, omdat vaak starten de compressor kan beschadigen. ► Houd de stekker vast, niet het snoer, wanneer u de stekker uit het stopcontact haalt. ► Schraap vorst en ijs niet af met scherpe voorwerpen. Gebruik om schade aan de kunststof onderdelen te voorkomen geen sprays, elektrische verwarmingstoestellen zoals haardrogers, stoomreinigers of andere warmtebronnen. ► Gebruik geen mechanische apparaten of andere middelen om het ontdooien te versnellen, behalve als deze door de fabrikant worden aanbevolen. ► Spuit niet op het apparaat en spoel het niet af tijdens het reinigen. ► Gebruik geen waterstraal of stoom om het apparaat schoon te maken.NL

WAARSCHUWING! ► Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen. ► Probeer het apparaat niet zelf te repareren, te demonteren of te wijzigen. In geval van reparatie kunt u contact opnemen met onze klantenservice. Informatie over koelgas WAARSCHUWING! Het apparaat bevat het brandbare koelmiddel ISOBUTAAN (R600a). Controleer of het koelcircuit tijdens transport of installatie niet is beschadigd. Lekkend koelmiddel kan oogletsel veroorzaken of ontbranden. Als er schade is opgetreden, weghouden van open vuurbronnen, de kamer grondig ventileren, de stekker van het apparaat of enig ander apparaat niet in het stopcontact steken of eruit halen. Informeer de klantenservice. Als de ogen in contact komen met het koelmiddel, spoel het dan onmiddellijk onder stromend water af en bel onmiddellijk de oogspecialist.

WAARSCHUWING! ► Let op dat u geen brand veroorzaakt door brandbare materialen te ontsteken. ► WAARSCHUWING: Zorg er bij het neerzetten van het apparaat voor dat het netsnoer niet bekneld of beschadigd raakt. ► WAARSCHUWING: Plaats niet meerdere draagbare stopcontac- ten of draagbare voedingen op de achterkant van het apparaat. ► Sla geen explosieve stoffen, zoals spuitbussen met een brandbaar drijfgas, op in dit apparaat. ► Omdat in de vriezer brandbare koelmiddelen worden gebruikt, moet u voorzichtig zijn bij het installeren, hanteren, repareren en recyclen van het apparaat. ► Neem contact op met de servicevertegenwoordiger om het apparaat af te voeren, aangezien er brandbaar gas is gebruikt.2 - Beoogd gebruik

2.1. Beoogd gebruik Dit apparaat is bedoeld voor huishoudelijk gebruik of voor soortgelijke toepassingen, zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - op boerderijen en door gasten van hotels, motels en andere woonomgevingen; - in bed-and-breakfastomgevingen; - voor catering en dergelijke toepassingen die niet voor de kleinhandel zijn. Dit apparaat is bedoeld voor het koelen van voedsel. Het is uitsluitend ontworpen voor gebruik in droge huishoudelijke binnenruimtes. Het is niet bedoeld voor commercieel of industrieel gebruik. Op verzoek kan dit apparaat worden gebruikt als vershoudruimte. Wijzigingen of aanpassingen aan het apparaat zijn niet toegestaan. Onbedoeld gebruik kan risico's en verlies van garantieclaims veroorzaken. 2.2. Accessoires Controleer de accessoires en literatuur in overeenstemming met deze lijst: Energielabel Garantiekaart Snelgids connectiviteit Gebruikershandleiding Verlengsnoer voor deur Bovenste linkerscharnier voor deuromkeerbaarheid Afdekking van het linkerscharnier AsafdekkingenNL

3 - Productbeschrijving

3 - Pro ductbeschrij ving

Let op: Verschillen Door technische wijzigingen en verschillende modellen kunnen sommige afbeeldingen in deze handleiding afwijken van uw model. Afbeelding van het apparaat (afb. 3)

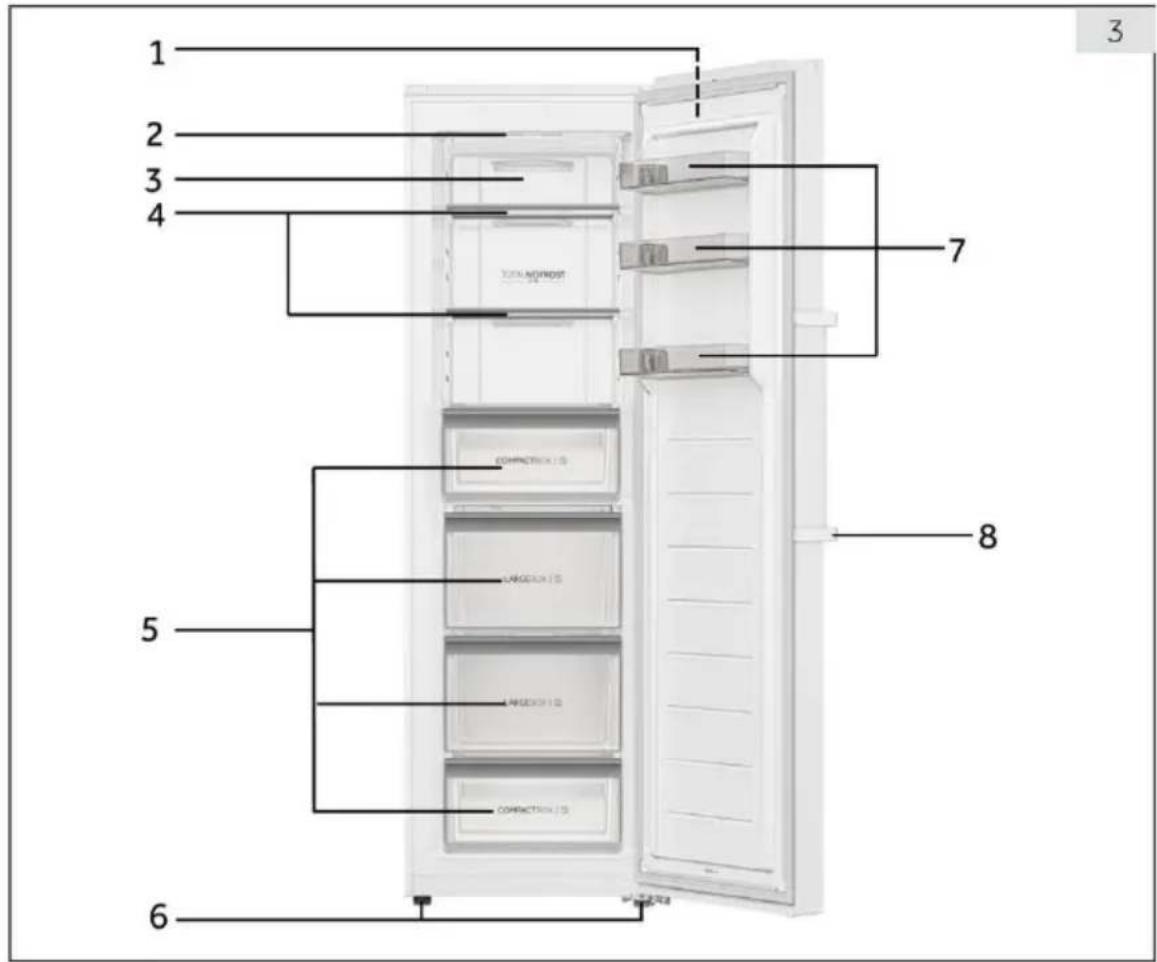

1 Bedieningspaneel 2 Ledlampje 3 Luchtkanaal 4 Glazen planken 5 Lades 6 Verstelbare pootjes 7 Verwijderbare deurrekken 8 Deurgreep Opmerking: Dit product bevat een lichtbron van energie-efficiëntieklasse <G>.4 - Bedieningspaneel

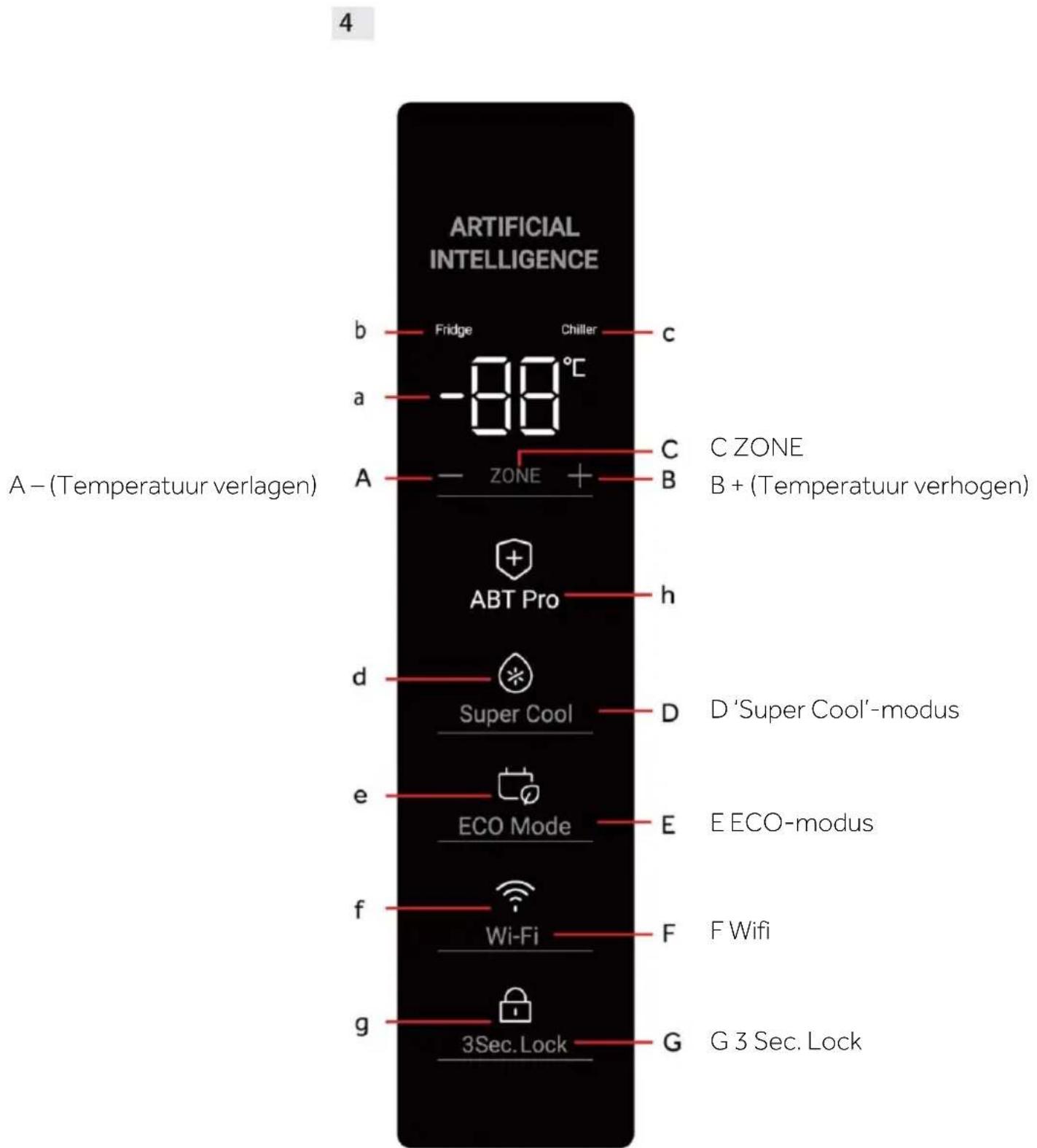

C ZONE A – (Temperatuur verlagen) B + (Temperatuur verhogen) D ‘Super Cool’-modus E ECO-modus F Wifi G 3 Sec. LockNL

5.1. Vóór het eerste gebruik ► Verwijder alle verpakkingsmaterialen, houd ze buiten bereik van kinderen en gooi ze op een milieuvriendelijke manier weg. ► Reinig de binnen- en de buitenkant van het apparaat met water en een mild reinigingsmiddel voordat u er voedingsmiddelen in plaatst. ► Nadat het apparaat waterpas is gezet en schoongemaakt, moet u minstens 6 uur wachten voordat u het op het elektriciteitsnet aansluit. Zie hoofdstuk INSTALLATIE. ► Koel het compartiment bij hoge instellingen 2 uur lang voor voordat u het voedsel erin zet. 5.2. Het apparaat in-/uitschakelen Het apparaat werkt zodra het op de voeding is aangesloten. De Chiller-zone wordt automatisch ingesteld op 0°C. De Refrigerated-zone wordt automatisch ingesteld op 4°C. Dit is de aanbevolen instelling en de ideale temperatuur voor het koelen van goederen. Als u wilt, kunt u de temperaturen handmatig veranderen. Raadpleeg DE TEMPERATUUR AANPASSEN. lndicatoren (a-g) knipperen eenmaal na elkaar. Als de deur gesloten is, schakelt het display na 30 seconden uit. De paneelvergrendeling kan actief zijn. Let op: Voorinstellingen ► Het apparaat is vooraf ingesteld op de aanbevolen temperatuur van 0°C voor Chiller en 4°C voor Refrigerated. Onder normale omstandigheden hoeft u geen omgevingstemperatuur in te stellen. ► Wanneer het apparaat wordt ingeschakeld nadat het losgekoppeld is geweest van de netvoeding, kan het tot 5 uur duren totdat de juiste temperatuur is bereikt. Leeg het apparaat voordat u het uitschakelt. Trek het netsnoer uit het stopcontact om het apparaat uit te schakelen. 5.3. Stand-bymodus van het display Wanneer de deur wordt gesloten, wordt het display na 30 seconden automatisch uitgeschakeld als het niet meer wordt bediend. Het display wordt automatisch vergrendeld. Het licht automatisch op wanneer u een toets aanraakt of de deur opent. 5.4. Vergrendeling en ontgrendeling van het display Automatische vergrendeling Het display wordt na 30 seconden automatisch vergrendeld als het niet meer wordt bediend. Handmatige vergrendeling Houd wanneer het scherm ontgrendeld is ‘3 Sec. Lock’ (G) 3 seconden ingedrukt; na een pieptoon licht de indicator ‘3 Sec. Lock’ (g) op en is het scherm vergrendeld. Houd wanneer het scherm vergrendeld is ‘3 Sec. Lock’ (G) 3 seconden ingedrukt; na een pieptoon gaat de indicator ‘3 Sec. Lock’ (g) uit en is het scherm ontgrendeld. Let op: Displayvergrendeling Wanneer het display is vergrendeld, zijn functies zoals temperatuurinstelling of Super Cool uitgeschakeld. Wanneer bovenstaande handeling wordt geprobeerd, knippert de indicator ‘3 Sec. Lock’ 3 keer om aan te geven dat het scherm is vergrendeld.5 - Gebruik

5.5. Schakelen tussen de stand Koelkast/Chiller en temperatuurweergave Druk op de C-toets om het product om te schakelen tussen Koelkast en Chiller en de realtime interne temperatuur weer te geven. 5.6. Temperatuurinstelling Bereik Chiller-modus: 0°C~2°C. Bereik koelmodus: 2°C~8°C. Wanneer het display ontgrendeld is, kunt u door op ‘–’ (A) en ‘+’ (B) te drukken verschillende temperaturen instellen die knipperend worden weergegeven door de indicator (a); tijdens dit proces zijn pieptonen te horen. 5 seconden na de laatste aanraking stopt de indicator (a) met knipperen en wordt de aangepaste stand weergegeven tot het display uit gaat. De ingestelde temperatuur wordt weergegeven nadat het koeleffect is bereikt. Let op: Temperatuurinstelling ► In de modus Super Cool en ECO kan de temperatuur in de koelmodus niet worden aangepast. ► Nadat het temperatuurniveau is aangepast, wordt de aangepaste stand direct weergegeven totdat het scherm uit gaat, waarna het display weer oplicht om de koelkasttemperatuur vóór de aanpassing weer te geven. 5.7. Super Cool-modus (D) Wanneer het scherm ontgrendeld is en u op ’Super Cool’ (D) drukt, dan gaat de indicator ‘Super Cool’ (d) branden en werkt de koelkast in de Super Cool-modus. Om de Super Cool-modus handmatig uit te schakelen, herhaalt u de bovenstaande stappen en gaat de indicator ‘Super Cool’ (d) uit. Let op: Super Cool ► Na 3 uur wordt de modus Super Cool automatisch verlaten. De koelkast sluit af en keert terug naar de oorspronkelijk ingestelde stand. ► In de modus Super Cool kon de koeltemperatuur niet worden aangepast. Als u dat doet, knippert de indicator Super Cool even om u eraan te herinneren dat de koelkast in de Super Cool-modus staat. 5.8. ECO-modus (E) In de ECO-modus wordt energie bespaard. De temperatuur wordt ingesteld op 8ºC in de gekoelde modus. Wanneer het display ontgrendeld is en op ‘ECO-modus’ (E) drukt, licht de indicator voor de ECO-modus (e) op en werkt de vriezer in ECO-modus. Om de ECO-modus handmatig uit te schakelen, herhaalt u de bovenstaande stappen en gaat de indicator ‘ECO-modus’ (e) uit. Let op: Super Cool In de ECO-modus kon de koeltemperatuur niet worden aangepast. Als u dit doet, knippert de ECO-indicator even om aan te geven dat de koelkast in de ECO-modus staat.NL

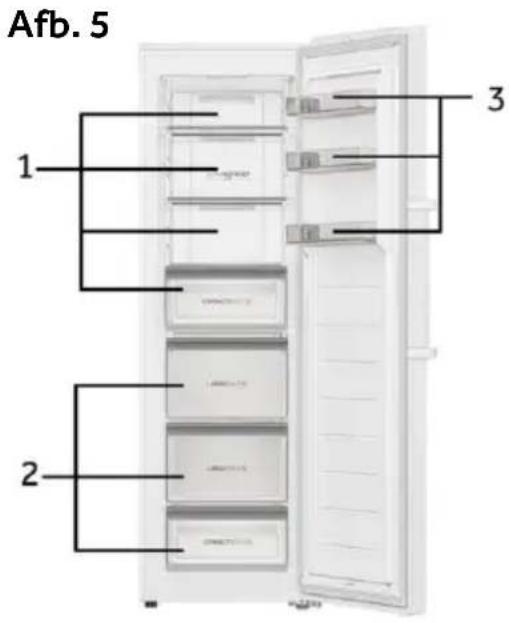

Verschillende voedingsmiddelen moeten op verschillende plaatsen worden geplaatst naargelang de eigenschappen ervan (afb. 5). 1 Ingemaakt voedsel, conserven, fruit, groenten, salade, etc. 2 Vleesproducten, snacks, etc. 3 Eieren, ingeblikt voedsel, kruiden, dranken en gebotteld voedsel, etc. Bij een koelmodus zonder 4-sterrencompartiment: Dit koelapparaat is niet geschikt voor het invriezen van voedsel. Levensmiddelen kunnen bij een temperatuur van ten minste 4°C gedurende 1 dag tot 2 maanden in de koelkast worden bewaard, afhankelijk van de eigenschappen (bijv. vlees: 1–2 dagen, groenten: 3–5 dagen, eieren: 1–2 maanden). Schrijf om overschrijden van de houdbaarheidstermijnen te voorkomen de datum van plaatsing in de koelkast, de tijdlimiet en de naam van het voedsel op de verpakking volgens de bewaartermijnen van de verschillende levensmiddelen. 5.9. ABT Pro De koelkast is uitgerust met een antibacteriële module die autonoom werkt na het inschakelen; gebruikers hoeven deze niet te bedienen. De indicator (h) gaat branden om aan te geven dat de module actief is. 5.10. Uitschakelgeheugen Deze koelkast heeft een uitschakelgeheugen, waarbij de instelling die werd gebruikt ten tijde van het uitschakelen wordt herinnerd. Wanneer de koelkast weer wordt ingeschakeld, worden de instellingen van voor de uitschakeling hersteld en blijft de koelkast functioneren. De schermvergrendeling wordt niet opgeslagen, na opnieuw inschakelen, is het scherm ontgrendeld. 5.11. Alarm deur open Als de koelkast langer dan 3 minuten open staat, gaat het koelkastalarm af. Tussen 3 en 7 minuten gaat het koelkastalarm om de 30 seconden af. Na langer dan 7 minuten gaat het koelkastalarm om de 5 seconden af totdat de deur is gesloten. Wanneer de koelkast om de 5 seconden een alarmsignaal laat horen, druk dan op een willekeurige toets en het alarmsignaal verdwijnt. Alarm ‘Deur open’ Het licht in de koelkast gaat meer dan 7 minuten nadat de koelkast is geopend uit.

Afb. 56 - Tips voor energiebesparing

5.12. Foutindicatie Deze koelkast is uitgerust met foutindicatie. Als er een fout optreedt, toont het scherm knipperende codes voor verschillende fouten. In deze situatie kan de koelkast nog wel koelen, maar moet de gebruiker zo snel mogelijk contact opnemen met de klantenservice voor een optimale controle van de koelkast. 5.13. Wifi Nadat de koelkast is verbonden met wifi, kan hij op afstand worden bediend via een mobiele app. (Raadpleeg de configuratiepagina voor specifieke configuratiemethoden) 6 - Tips voo r energiebespari ng Tips voor energiebesparing ► Zorg ervoor dat het apparaat goed wordt geventileerd (raadpleeg INSTALLATIE). ► Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen). ► Vermijd onnodig lage temperaturen in het apparaat. Het energieverbruik neemt toe naarmate de temperatuur in het apparaat lager is ingesteld. ► Laat warm voedsel afkoelen voordat u het in de koelkast plaatst. ► Open de deur van het apparaat zo weinig en zo kort mogelijk. ► Zorg ervoor dat de deur altijd goed sluit en niet wordt gehinderd door de plaatsing van voedingsmiddelen. Houd de deurafdichtingen schoon. ► Reinig de achterkant van het apparaat regelmatig. Stof verhoogt het stroomverbruik. ► De meest energiebesparende configuratie vereist dat de lade, de bak en de planken als nieuw in het apparaat worden geplaatst en dat voedsel zo wordt geplaatst dat het de luchtuitlaat van het luchtkanaal niet blokkeert.

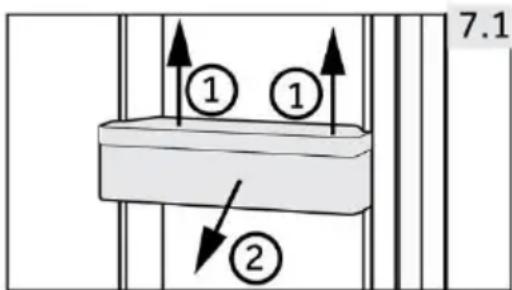

7.1. Verwijderbare deurrekken Het deurrek kan worden verwijderd om te worden schoongemaakt: Plaats uw handen aan beide kanten van het rek, til het omhoog (1) en trek het eruit (2) (afb. 7.1). Voer de bovenstaande stappen in omgekeerde volgorde uit om het deurrek weer terug te plaatsen.

1. Om een plank uit de koelkast te halen, verwijdert u

hem eerst door de achterrand (1) op te tillen en de plank eruit te trekken (2) (afb. 7.2).

2. Om hem weer te installeren, plaatst u hem op de

nokjes aan beide kanten en duwt u hem helemaal naar achteren tot de achterkant van de plank vastzit in de gleuven in de zijkanten.

6 - Tips voor energiebesparing

8 - Onderhoud en reiniging

8 - Onderhou d en reiniging

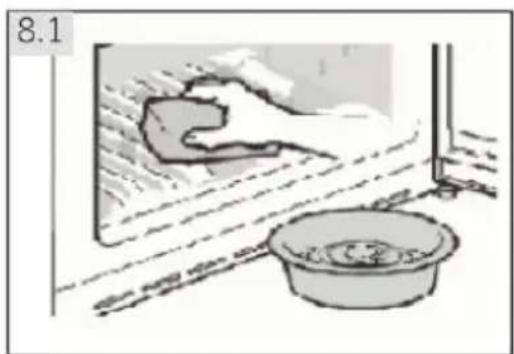

WAARSCHUWING! Haal de stekker van het apparaat uit het stopcontact voordat u het reinigt. 8.1. Algemeen Reinig het apparaat als er weinig of geen voedsel in is opgeslagen. WAARSCHUWING! ► Reinig het apparaat niet met harde borstels, draadborstels, waspoeder, benzine, amylacetaat, aceton en soortgelijke organische oplossingen, zure of alkalische oplossingen. Reinig het apparaat met een speciaal reinigingsmiddel voor vriezers om schade te voorkomen. ► Spuit niet op het apparaat en spoel het niet af tijdens het reinigen. ► Schraap vorst en ijs niet af met scherpe voorwerpen. ► Gebruik geen sprays, elektrische verwarmingstoestellen zoals haardrogers, stoomreinigers of andere warmtebronnen om schade aan de kunststof onderdelen te voorkomen. ► Reinig de koude glazen planken niet met heet water. Door plotselinge temperatuurveranderingen kan het glas breken. ► Raak het binnenoppervlak van de koelkast niet aan, vooral niet met natte handen, omdat uw handen aan het oppervlak vast kunnen vriezen. ► Controleer in geval van opwarming de toestand van de gekoelde producten. ► Probeer het apparaat niet zelf te repareren. In geval van reparatie kunt u contact opnemen met onze klantenservice.

► Houd de deurpakking altijd schoon. ► Reinig de binnenkant en behuizing van het apparaat met een zachte doek of spons die is bevochtigd met warm water en een neutraal reinigingsmiddel (afb. 8.1). ► Spoel af en droog af met een zachte doek. ► Reinig de onderdelen van het apparaat niet in een vaatwasser. ► Reinig het accessoire alleen met warm water en een neutraal afwasmiddel.8 - Onderhoud en reiniging

De gebruikershandleiding bevat instructies voor het gebruik en de bediening van meerdere modellen. Raadpleeg de instructies voor de gekochte modellen. Stappen voor het schoonmaken van de lades

1. Verwijder het ladefront:

4. Montage na het schoonmaken:

Het deurrubber schoonmaken

1. Het deurrubber verwijderen

2. Het deurrubber schoonmaken

3. Installatie na het schoonmakenNL

8 - Onderhoud en reiniging

8.2. Lange tijd niet gebruikt Als het apparaat gedurende langere tijd niet wordt gebruikt: ► Haal het voedsel eruit. ► Haal de stekker van het netsnoer uit het stopcontact. ► Reinig het apparaat zoals hierboven beschreven. ► Houd de deur en lades van de vriezer open om de vorming van nare geurtjes binnenin te voorkomen. Verwijder de deur van het apparaat (open de deur en houd hem vast voordat u de schroeven verwijdert) om te voorkomen dat kinderen in het apparaat komen en worden opgesloten. Let op: Uitschakelen Schakel het apparaat alleen uit als dat strikt noodzakelijk is om de levensduur ervan te waarborgen. 8.3. Het apparaat verplaatsen

1. Verwijder alle etenswaren en haal de stekker van het apparaat uit het stopcontact.

2. Maak planken en andere beweegbare delen in de vriezer vast met plakband.

3. Sluit de deur en plak deze vast met tape.

4. Kantel de vriezer niet meer dan 45° om schade aan het koelsysteem te voorkomen.

5. Wikkel de pootjes van de vriezer in om krassen op de vloer te voorkomen. Verplaats de

vriezer nooit met geweld. WAARSCHUWING! ► Til het apparaat niet op aan de grepen. ► Plaats het apparaat nooit horizontaal op de grond.9 - Problemen oplossen

9 - Pro blemen oplossen Veel problemen kunnen door uzelf worden opgelost zonder specifieke expertise. Raadpleeg in geval van een probleem alle getoonde mogelijkheden en volg de onderstaande instructies voordat u contact opneemt met de klantenservice. Zie KLANTENSERVICE. WAARSCHUWING! ► Schakel het apparaat uit voordat u onderhoud uitvoert en haal de stekker uit het stopcontact. ► Elektrische apparatuur mag alleen worden onderhouden door gekwalificeerde elektrische experts, omdat onjuiste reparaties aanzienlijke gevolgschade kunnen veroorzaken. ► Als de voeding beschadigd is, mag deze alleen worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen. Het hoorbare alarm kan worden uitgeschakeld door op een willekeurige toets te drukken. 9.1. Problemen oplossen Probleem Mogelijke oorzaak Mogelijke oplossing De compressor werkt niet.

• De netstekker is niet aangesloten op het stopcontact.

• Steek de stekker in het stopcontact. Het apparaat loopt vaak of te lang.

• De binnen- of buitentemperatuur is te hoog.

• In dit geval is het normaal dat het apparaat langer werkt.

• Het apparaat is een tijd lang niet ingeschakeld geweest.

• Normaal gesproken duurt het 8–12 uur voordat het apparaat volledig is afgekoeld.

• De deur van het apparaat is niet goed gesloten.

• Sluit de deur en zorg ervoor dat het apparaat op een vlakke ondergrond staat en dat er geen etenswaren of containers de deur blokkeren.

• De deur is te vaak of te lang geopend.

• Open de deur niet te vaak.

• De temperatuurinstelling is te laag.

• Stel de temperatuur hoger in totdat een toereikende temperatuur is bereikt. Het duurt 3 uur voordat de temperatuur stabiel wordt.

• De deurpakking is vuil, versleten, gebarsten of niet goed uitgelijnd.

• Reinig de deurpakkingen of laat ze vervangen door de klantenservice.

• De vereiste luchtcirculatie is niet gegarandeerd.

• Zorg voor voldoende ventilatie.

• De binnenkant is bedekt met ijs.

• Ontdooi het apparaat.NL

Probleem Mogelijke oorzaak Mogelijke oplossing Het apparaat maakt afwijkende geluiden.

• Het apparaat staat niet op een vlakke ondergrond.

• Zet het apparaat waterpas.

• Het apparaat raakt een voorwerp in de buurt.

• Verwijder voorwerpen rondom het apparaat.

• Het apparaat staat op een houten vloer of bij houten wanden.

• Hout versterkt het geluid. Zet het apparaat ergens anders neer. Het apparaat maakt een klikkend geluid.

• Dit is normaal. Dit wordt veroorzaakt door het in- of uitschakelen van de koeleenheid.

Er is een licht geluid te horen dat lijkt op dat van stromend water.

Het apparaat maakt een motorgeluid.

• De koelinstallatie heeft zichzelf net aangezet. Dit is normaal

Het is niet koud genoeg in het apparaat.

• De temperatuur is te hoog ingesteld.

• Stel de temperatuur opnieuw in.

• Er zijn artikelen opgeslagen die te warm zijn.

• Koel de producten altijd af voordat u ze opbergt.

• Er is te veel voedsel in één keer bewaard.

• Bewaar altijd kleine hoeveelheden voedsel.

• De producten zijn te dicht bij elkaar geplaatst.

• Laat een gat tussen verschillende voedingsmiddelen waardoor lucht kan stromen.

• De deur is niet goed gesloten.

• Open de deur niet te vaak. Het is te koud in het apparaat.

• De temperatuur is te laag ingesteld.

• Stel de temperatuur opnieuw in. Vocht verzamelt zich op het oppervlak van het apparaat.

• Het klimaat is te warm en te vochtig.

• Dit is normaal in een vochtig klimaat en zal veranderen wanneer de luchtvochtigheid daalt. Droog af met een doek. Veel ijs en rijp in het vriezergedeelte.

• De etenswaren zijn niet goed verpakt.

• Verpak de etenswaren altijd goed.

• De deur is niet goed gesloten.

• Open de deur niet te vaak.

• De deurpakking is vuil, versleten, gebarsten of niet goed uitgelijnd.

• Reinig de deurpakkingen of laat ze vervangen door de klantenservice.

• Iets aan de binnenkant voorkomt dat de deur goed sluit.

• Verplaats de planken, deurrekken of bakken aan de binnenkant zo, dat de deur kan worden gesloten.9 - Problemen oplossen

Probleem Mogelijke oorzaak Mogelijke oplossing Het koelsysteem werkt niet.

• De stekker is niet aangesloten op het stopcontact.

• Steek de stekker in het stopcontact.

• De voeding is niet intact.

• Controleer de elektrische voeding naar de kamer. Bel het plaatselijke elektriciteitsbedrijf! De zijkanten van de kast en de deurstrip worden warm.

U hoort een alarmsignaal.

• De deur is open • De temperatuur in het product is te hoog

• Sluit de deur of zet het alarm handmatig af. De deur is moeilijk te openen.

• Zodra het apparaat werkt, heeft het een intern vacuüm.

• Trek voorzichtig het deurrubber open om lucht in het apparaat te laten. De deur wil niet goed dicht. Er blijft altijd een opening.

• Door de lage temperatuur van het apparaat kan het deurrubber gemakkelijk hard worden en vervormd raken.

• Gebruik een haardroger of leg een hete handdoek op de plek waar de pakking vervormd is. Wanneer de pakking weer zacht is, sluit u de deur en drukt u deze stevig aan. De minimumgarantie is: 2 jaar voor EU-landen, 3 jaar voor Turkije, 1 jaar voor het Verenigd Koninkrijk, 1 jaar voor Rusland, 3 jaar voor Zweden, 2 jaar voor Servië, 5 jaar voor Noorwegen, 1 jaar voor Marokko, 6 maanden voor Algerije, Tunesië geen wettelijke garantie vereist. Thermostaten, temperatuursensoren, printplaten en lichtbronnen zijn gedurende minimaal zeven jaar na het op de markt brengen van de laatste eenheid van het model beschikbaar. Deurgrepen, deurscharnieren, bakken en manden zijn minimaal zeven jaar en deurpakkingen minimaal 10 jaar na het in de handel brengen van de laatste eenheid van het model verkrijgbaar.NL

10.1. Uitpakken WAARSCHUWING! ► Het apparaat is zwaar. Altijd hanteren met ten minste twee personen. ► Houd alle verpakkingsmaterialen buiten bereik van kinderen en gooi ze op een milieuvriendelijke manier weg. ► Haal het apparaat uit de verpakking. ► Verwijder al het verpakkingsmateriaal. 10.2. Omgevingsomstandigheden De kamertemperatuur moet altijd tussen 10 °C en 43 °C liggen, aangezien deze de temperatuur in het apparaat en het energieverbruik kan beïnvloeden. Installeer het apparaat niet in de buurt van andere warmtebronnen (ovens, koelkasten) zonder isolatie. 10.3. Benodigde ruimte Benodigde ruimte om de deur te openen (afb.10.3): Breedte in mm Diepte in mm Afstand tot de muur in mm Modelnummer

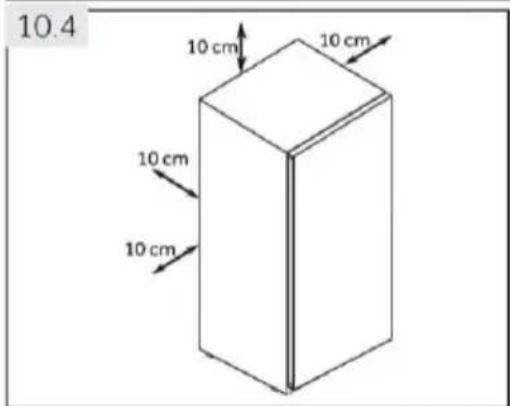

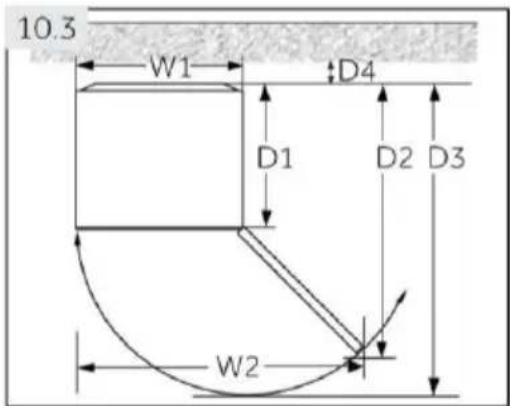

H4R306W*H1/ H4R306W*H1K Dit apparaat is niet bedoeld voor gebruik als inbouwapparaat. 10.4. Doorsnede van ventilatie Om voor de veiligheid voldoende ventilatie van het apparaat te bereiken, moet de informatie over de vereiste ventilatiedoorsneden in acht worden genomen (afb. 10.4). 10.5. Het apparaat uitlijnen Plaats het apparaat op een vlakke en stevige ondergrond. Als het apparaat op een verhoging staat, moet sterk en brandwerend materiaal worden gebruikt. Gebruik het verpakkingsschuim nooit als verhoging. 1. Kantel het apparaat iets naar achteren (afb. 10.5). 2. Stel de voeten in op het gewenste niveau. 3. De stabiliteit kan worden gecontroleerd door afwisselend op de diagonalen te duwen. De lichte slingering moet in beide richtingen hetzelfde zijn. Anders kan het frame kromtrekken, met mogelijk lekkende deurafdichtingen als resultaat. Een kleine kanteling naar achteren vergemakkelijkt het sluiten van de deur. max. 45º10 - Installatie

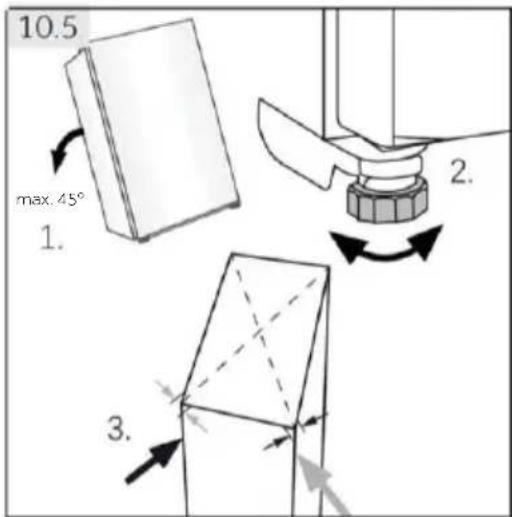

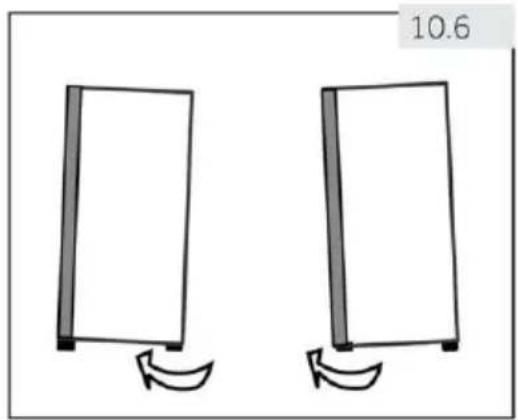

10.6. Verstelbare pootjes gebruiken Als de koelkast instabiel is, kunnen de pootjes worden aangepast: Draai de verstelbare pootjes in de richting van de pijl (afb. 10.6) om ze omhoog of omlaag te draaien: ► Door de pootjes rechtsom te draaien, gaat het apparaat omhoog. ► Door de pootjes linksom te draaien, gaat het apparaat omlaag.

10.7. Wachttijd De onderhoudsvrije smeerolie bevindt zich in de behuizing van de compressor. Deze olie kan door het gesloten buissysteem komen bij liggend transport. Voordat u het apparaat op de voeding aansluit, moet u 6 uur wachten (afb. 10.7) zodat de olie weer de behuizing inloopt.

10.8. Elektrische aansluiting Controleer vóór elke aansluiting of: ► voeding, stopcontact en zekering geschikt zijn volgens het typeplaatje; ► het stopcontact is geaard en er geen stekkerdoos of verlengsnoer is; ► de stekker en het stopcontact goed passen. Sluit de stekker aan op een correct geïnstalleerd huishoudelijk stopcontact. WAARSCHUWING! Om risico's te vermijden moet een beschadigd netsnoer worden vervangen door de klantenservice (zie garantiekaart).NL

10.9. Omkeerbaarheid van de deur Voordat u het apparaat aansluit op de voeding, moet u controleren of de zwaai van de deur moet veranderen van rechts (zoals geleverd) naar links, als dat nodig is voor de installatieplaats en de bruikbaarheid. WAARSCHUWING! ► Het apparaat is zwaar. Er zijn twee personen nodig om de deur om te keren. ► Haal de stekker van het apparaat uit het stopcontact voordat u eraan gaat werken. ► Kantel het apparaat niet meer dan 45° om schade aan het koelsysteem te voorkomen.

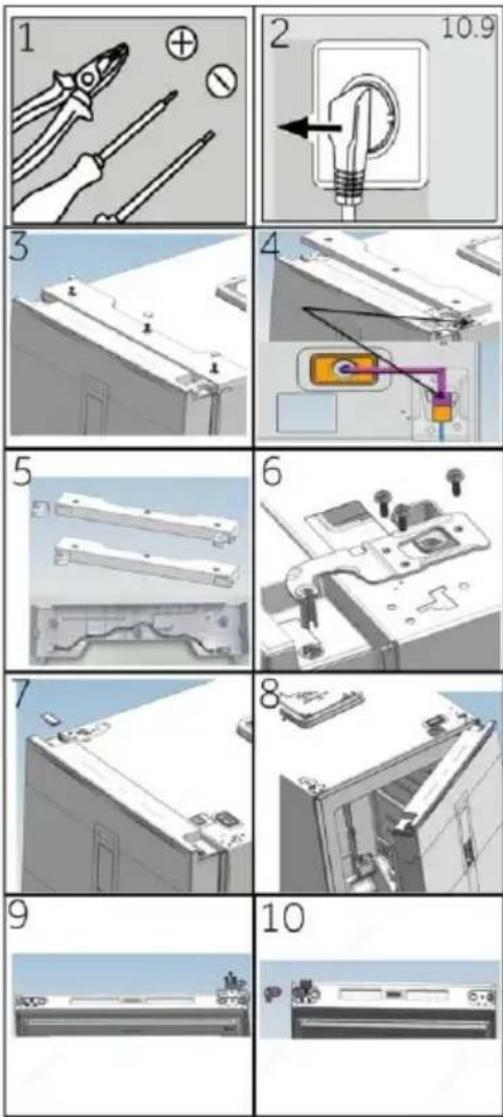

Montagestappen (afb. 10.9): 1. Zorg voor het benodigde gereedschap. 2. Haal de stekker van het apparaat uit het stopcontact. 3. Verwijder het schroefgatdeksel, de bouten en het scharnierdeksel. 4. Haal de stekker uit het stopcontact. 5. Neem het scharnierdeksel linksboven en het verlengsnoer voor de deur uit de zak, zoals aangegeven op de afbeelding, plaats het scharnierdeksel terug en installeer het verlengsnoer in de bedradingsgleuf van het scharnierdeksel. 6. Verwijder schroeven en scharnier. 7. Verwijder de afdekking op de deur. Verwijder de afdekking van de as op de deur. 8. Open en verwijder de deur. 9. Draai de deur ondersteboven, verwijder 3 schroeven aan de onderkant van de deur. Verwijder 3 schroeven, de deuraanslag en de hefashuls aan de onderkant van de deur 10. Haal de hefashuls uit de zak. Bevestig de hefaanslag, deuraanslag en 3 schroeven aan de linkerkant van de deur10 - Installatie

11. Kantel de koelkast ietsjes achterover, verwijder

3 schroeven en vervolgens het onderste scharnier.

12. Haal de hefashuls uit de zak. Verwijder 2 bouten,

verwijder de hefashuls en de hefas

13. Installeer de hefashuls en de hefas in het linker gat en

zet 2 bouten vast. (Breng smeerolie aan op de as)

14. Bevestig het scharnier met 3 schroeven aan de

andere kant van de koelkast.

15. Trek aan de andere kant van de koelkast de linker

aansluitkabel naar buiten en geleid deze door de asafdekking van stap 5. Bevestig daarna de asafdekking. Monteer de openingsafdekking aan de rechterkant.

16. Monteer de deur.

17. Bevestig het bovenste scharnier rechts met

3 schroeven. (Breng smeerolie aan op het bovenste scharnier voor installatie)

18. Sluit de bedradingsbundel aan zoals weergegeven

19. Installeer de in stap 5 geassembleerde

11.1. Productkaart volgens de verordening EU nr. 2019/2016 Handelsmerk Haier Modelnummer H4R306*AH1/H4R306*AH1K Categorie van het model Staande koelkast Energie-efficiëntieklasse

Jaarlijks energieverbruik (kWh/jaar)

Temperatuur van andere compartimenten > 14°C Niet van toepassing FrostFree-systeem

Veilige stroomuitval (uur)

Koelcapaciteit (kg/12 uur)

Klimaatklasse Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen 10°C en 43°C SN-T Maximaal geluidsniveau (dB)

Constructietype Vrijstaand

Gebaseerd op de resultaten van de standaardtest gedurende 24 uur. Het werkelijke energieverbruik is afhankelijk van de manier waarop het apparaat wordt gebruikt en waar het zich bevindt. Raadpleeg voor specificatiedetails he typeplaatje en het energielabel binnenin het product. Dit apparaat is bedoeld voor gebruik bij de hieronder aangegeven omgevingstemperatuur:

12.1. Normen en richtlijnen Dit product voldoet aan de eisen van alle toepasselijke EG-richtlijnen met de bijbehorende geharmoniseerde normen die voorzien in een CE-markering. Wij adviseren onze Haier-klantenservice en het gebruik van originele onderdelen. Als u een probleem hebt met uw apparaat, controleer dan eerst het hoofdstuk PROBLEMEN OPLOSSEN Als u daar geen oplossing kunt vinden, neem dan contact op met ► uw plaatselijke dealer; of ► ga naar het gedeelte Service & Support op www.haier.com waar u telefoonnummers en veelgestelde vragen kunt vinden en waar u de serviceclaim kunt activeren. Om contact op te nemen met onze klantenservice, moet u ervoor zorgen dat u over de volgende gegevens beschikt. De informatie is te vinden op het typeplaatje. Model _____________________ Serienummer __________________ Controleer ook de garantiekaart die met het product is meegeleverd in geval van garantie. Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa: Europese Haier-adressen Land* Postadres Land* Postadres Italië Haier Europe Trading SRL Via de Cristoforis, 12 21100 Varese ITALIË Frankrijk Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANKRIJK Spanje Portugal Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPANJE België-FR België-NL Nederland Luxemburg Haier Benelux SA Anderlecht Route de Lennik 451 BELGIË Duitsland Oostenrijk Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg DUITSLAND Polen Tsjechië Hongarije Griekenland Roemenië Rusland Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa (Warschau) POLEN Verenigd Koninkrijk Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR VK *Zie voor meer informatie www.haier.comInstrukcja obsługi Chłodziarka pionowa H4R306*AH1 H4R306*AH1K *-Kod koloru PLDziękujemy
