MANUAL DE UTILIZADOR SoundLink Revolve II BOSE

CUIDADO Y MANTENIMIENTO

ALTAVOZ MÉTODO DE EMPAREJAMIENTO

CUIDADO Y MANTENIMIENTO

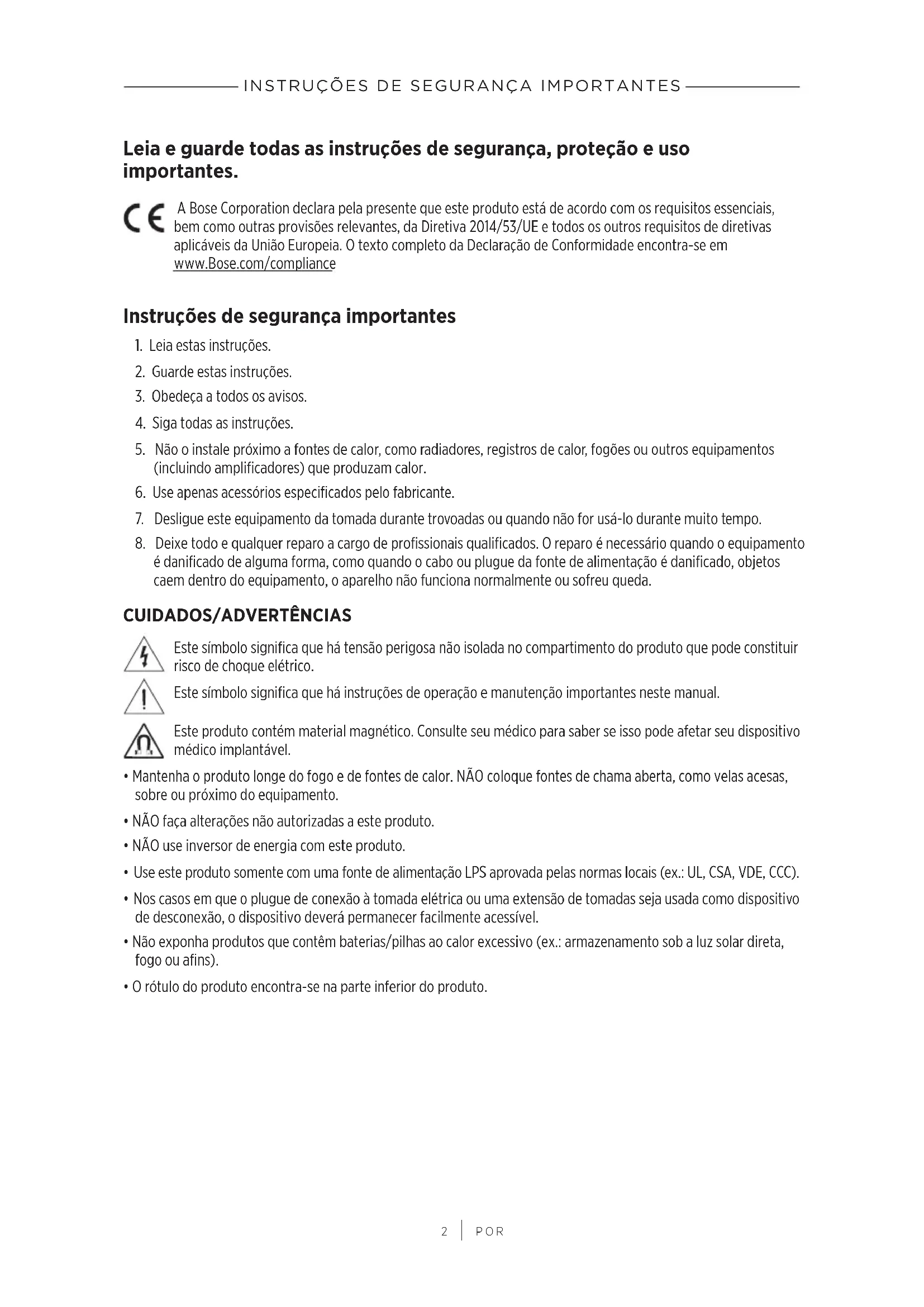

POR Leia e guarde todas as instruções de segurança, proteção e uso importantes. A Bose Corporation declara pela presente que este produto está de acordo com os requisitos essenciais, bemcomo outras provisões relevantes, da Diretiva 2014/53/UE e todos os outros requisitos de diretivas aplicáveis da União Europeia. O texto completo da Declaração de Conformidade encontra-se em www.Bose.com/compliance Instruções de segurança importantes

1. Leia estas instruções.

2. Guarde estas instruções.

3. Obedeça a todos os avisos.

4. Siga todas as instruções.

5. Não o instale próximo a fontes de calor, como radiadores, registros de calor, fogões ou outros equipamentos

(incluindo amplificadores) que produzam calor.

6. Use apenas acessórios especificados pelo fabricante.

7. Desligue este equipamento da tomada durante trovoadas ou quando não for usá-lo durante muito tempo.

8. Deixe todo e qualquer reparo a cargo de profissionais qualificados. O reparo é necessário quando o equipamento

é danificado de alguma forma, como quando o cabo ou plugue da fonte de alimentação é danificado, objetos caem dentro do equipamento, o aparelho não funciona normalmente ou sofreu queda.

CUIDADOS/ADVERTÊNCIAS

Este símbolo significa que há tensão perigosa não isolada no compartimento do produto que pode constituir risco de choque elétrico. Este símbolo significa que há instruções de operação e manutenção importantes neste manual. Este produto contém material magnético. Consulte seu médico para saber se isso pode afetar seu dispositivo médico implantável.

• Mantenha o produto longe do fogo e de fontes de calor. NÃO coloque fontes de chama aberta, como velas acesas, sobre ou próximo do equipamento.

• NÃO faça alterações não autorizadas a este produto.

• NÃO use inversor de energia com este produto.

• Use este produto somente com uma fonte de alimentação LPS aprovada pelas normas locais (ex.: UL, CSA, VDE, CCC).

• Nos casos em que o plugue de conexão à tomada elétrica ou uma extensão de tomadas seja usada como dispositivo de desconexão, o dispositivo deverá permanecer facilmente acessível.

• Não exponha produtos que contêm baterias/pilhas ao calor excessivo (ex.: armazenamento sob a luz solar direta, fogo ou afins).

• O rótulo do produto encontra-se na parte inferior do produto.AVISO LEGAL E INFORMAÇÕES REGULAMENTARES

POR OBSERVAÇÃO: Este equipamento foi testado e considerado em conformidade com os limites para dispositivos digitais da classe B, de acordo com a Parte 15 das normas da FCC. Esses limites são determinados para garantir uma proteção razoável contra interferências prejudiciais em instalações residenciais. Este equipamento gera, usae pode emitir energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, poderá causar interferência prejudicial às comunicações de rádio. Porém, não há garantias de que não haverá interferência em determinada instalação. Se este equipamento causar interferência prejudicial à recepção dos sinais de rádio ou televisão, o que poderá ser determinado desligando e religando este equipamento, recomendamos que o usuário tente corrigir a interferência recorrendo a uma ou mais das seguintes medidas:

• Mude a orientação ou posição da antena receptora.

• Aumente a distância entre o equipamento e o receptor.

• Conecte o equipamento a uma tomada de um circuito diferente daquele ao qual o receptor está conectado.

• Consulte o revendedor ou um técnico especialista em rádio/TV para obter ajuda. Alterações ou modificações não expressamente aprovadas pela Bose Corporation poderão anular a autoridade do usuário para usar este equipamento. Este dispositivo está de acordo com a parte 15 do regulamento da FCC e com os padrões de RSS isentos de licença da ISED Canada. O funcionamento está sujeito a estas duas condições: (1) Este equipamento não pode causar interferência prejudicial, e (2) este equipamento deve aceitar qualquer interferência recebida, incluindo interferência que possa causar funcionamento indesejado. Este dispositivo está de acordo com os limites de exposição de radiação que a FCC e a ISED Canada estabeleceram para a população geral. Este equipamento deve ser instalado e operado com uma distância mínima de 20 cm entre o transmissor e o seu corpo. Este transmissor não deve estar no mesmo local que, ou funcionando em conjunto com, qualquer outra antena ou transmissor. Atende aos requisitos da IMDA. CAN ICES-3(B)/NMB-3(B) Regulamentação de Gerenciamento de Dispositivos de Radiofrequência de Baixa Potência Artigo XII De acordo com a «Regulamentação de Gerenciamento de Dispositivos de Radiofrequência de Baixa Potência», sem permissão concedida pela NCC, nenhuma empresa, organização ou usuário tem autorização para mudar a frequência, aumentar a potência de transmissão ou alterar as características originais ou o desempenho de um dispositivo de radiofrequência de baixa potência aprovado. Artigo XIV Dispositivos de radiofrequência de baixa potência não devem comprometer a segurança de aeronaves nem interferir em comunicações legítimas; se isso for descoberto, o usuário deverá cessar imediatamente a operação do dispositivo até que não haja interferências. As comunicações legítimas supracitadas referem-se às comunicações de rádio operadas em conformidade com a Lei de Telecomunicações. Os dispositivos de radiofrequência de baixa potência têm de ser susceptíveis à interferência de comunicações legítimas ou dispositivos ISM irradiados por ondas de rádio. NÃO tente remover a bateria de íon de lítio recarregável deste produto. Peça para o revendedor local da Bose ou outro profissional qualificado removê-la. Descarte pilhas e baterias usadas de forma responsável, de acordo com os regulamentos locais. Nãoas incinere. Este símbolo indica que o produto não deve ser descartado com o lixo doméstico e deve ser entregue em um local de coleta apropriado para reciclagem. O descarte adequado e a reciclagem ajudam a proteger os recursos naturais, a saúde humana e o meio ambiente. Para obter mais informações sobre o descarte e a reciclagem deste produto, entre em contato com a prefeitura, oserviço de descarte, o serviço de coleta de lixo do local ou a loja onde você comprou este produto. A remoção da bateria de íons de lítio recarregável deste produto deve ser feita apenas por um profissionalqualificado. Entre em contato com o revendedor local da Bose ou acesse products.bose.com/static/compliance/index.html para obter mais informações.AVISO LEGAL E INFORMAÇÕES REGULAMENTARES

POR O produto, de acordo com a Diretiva de Requisitos de Ecodesign para Produtos Relacionados à Energia 2009/125/CE, está em conformidade com as normas ou documentos a seguir: Regulamento (CE) Nº 1275/2008, conforme corrigido pelo Regulamento (UE) Nº 801/2013. Informações de estado de energia necessárias Modos de energia Espera Espera em rede O consumo de energia no modo especificado, em uma entrada de 230 V/50 Hz

0,5 W Bluetooth® ≤ 2,0 W Tempo após o qual o equipamento entra automaticamente no modo

5 minutos Consumo de energia no modo de espera em rede se todas as portas de rede com fio estiverem conectadas e todas as portas de rede sem fio estiverem ativadas, emuma entrada de 230 V/50 Hz N/A

2,0 W Procedimentos de desativação/ativação da porta de rede. A desativação de todas as redes ativará o modo de espera. Bluetooth: Desative apagando a lista de emparelhamento pressionando o botão Bluetooth por 10 segundos. Ativeemparelhando com uma fonte Bluetooth. Para a Europa: Faixa de frequência de funcionamento de 2400 a 2483,5 MHz. Potência de transmissão máxima inferior a 20 dBm EIRP. A potência de transmissão máxima deve ser inferior aos limites regulamentados de forma que o teste SAR não seja necessário e isento de acordo com os regulamentos aplicáveis. Tabela de restrição de substâncias perigosas da China Nomes e conteúdo de substâncias ou elementos tóxicos ou perigosos Substâncias e elementos tóxicos ou perigosos Nome da peça Chumbo (Pb) Mercúrio (Hg) Cádmio (Cd) Hexavalente (CR(VI)) Bifenilos polibromados (PBB) Éter difenílico polibromado (PBDE) Placas de circuitos integrados X O O O O O Peças metálicas X O O O O O Peças de plástico O O O O O O Alto-falantes X O O O O O Cabos X O O O O O Esta tabela foi elaborada de acordo com as disposições da norma SJ/T 11364. O: Indica que esta substância tóxica ou perigosa contida em todos os materiais homogêneos desta peça está abaixo do limite em GB/T 26572. X: Indica que esta substância tóxica ou perigosa contida em pelo menos um dos materiais homogêneos utilizados nesta peça está acima do limite em GB/T 26572.AVISO LEGAL E INFORMAÇÕES REGULAMENTARES

POR Tabela de restrição de substâncias perigosas de Taiwan Nome do equipamento: Bose SoundLink Revolve II, designação de tipo: 419357 Substâncias restritas e seus símbolos químicos Unidade Chumbo (Pb) Mercúrio (Hg) Cádmio (Cd) Cromo hexavalente (Cr+6) Bifenilos polibromados (PBB) Éteres difenílicos polibromados (PBDE) Placas de circuitos integrados - ○ ○ ○ ○ ○ Peças metálicas - ○ ○ ○ ○ ○ Peças de plástico ○ ○ ○ ○ ○ ○ Alto-falantes - ○ ○ ○ ○ ○ Cabos - ○ ○ ○ ○ ○ Observação 1: “○” indica que a porcentagem de conteúdo da substância restrita não excede a porcentagem do valor de referência de presença. Observação 2: “−” indica que a substância restrita corresponde à isenção. Preencha e guarde para referência futura Os números de série e de modelo encontram-se na parte de baixo do alto-falante. Número de série: __________________________________________________________________ Número do modelo: 419357 Guarde a nota fiscal do produto junto com seu manual do proprietário. Agora é uma boa hora para registrar seu produto Bose. Você pode fazer isso com facilidade acessando global.Bose.com/register Data de fabricação: O oitavo dígito no número de série indica o ano de fabricação: «0» corresponde a 2010 ou 2020. Importador na China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone Importador na CE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands Importador em Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan – Número de telefone: +886-2-2514 7676 Importador no México: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Número de telefone: +5255 (5202) 3545 O identificador CMIIT encontra-se no pé de borracha na parte inferior do produto.AVISO LEGAL E INFORMAÇÕES REGULAMENTARES

POR Informações sobre segurança Este produto é capaz de receber atualizações de segurança da Bose automaticamente quando conectado ao aplicativo Bose Connect. Para receber atualizações de segurança pelo aplicativo móvel, conclua o processo de configuração do produto no aplicativo Bose Connect. Se você não concluir o processo de configuração, será responsável por instalar as atualizações de segurança que a Bose tornar disponível em btu.Bose.com Apple, o logotipo da Apple, iPad, iPhone, iPod e Siri são marcas comerciais da Apple Inc., registradas nos EUA e em outros países. App Store é uma marca de serviço da Apple Inc. A marca comercial «iPhone» é usada no Japão com uma licença da Aiphone K.K. A marca nominativa e os logotipos Bluetooth® são marcas comerciais registradas pertencentes à Bluetooth SIG, Inc. equalquer utilização de tais marcas pela Bose Corporation é feita sob licença. Google e Google Play são marcas comerciais da Google LLC. A marca N é uma marca comercial ou marca comercial registrada da NFC Forum, Inc. nos Estados Unidos e em outros países. Bose, Bose Home Speaker, Bose Music, Bose Portable Home Speaker, Bose Portable Smart Speaker, Bose Smart Soundbar, Bose Smart Speaker, Bose Soundbar, SimpleSync, SoundLink e SoundLink Revolve são marcas comerciais da Bose Corporation. Sede da Bose Corporation: 1-877-230-5639 ©2020 Bose Corporation. Nenhuma parte deste documento pode ser reproduzida, modificada, distribuída ou utilizada de qualquer outra forma sem a prévia autorização por escrito.CONTEÚDO

CONFIGURAÇÃO DO APLICATIVO BOSE CONNECT

Baixar o aplicativo Bose Connect ............................................................................ 11

POSICIONAMENTO DO ALTO-FALANTE

EMPARELHAMENTO DE PRODUTOS BOSE

CUIDADOS E MANUTENÇÃO

• Limpar o alto-falante p. 32
• Peças de reposição e acessórios p. 32
• Garantia limitada p. 32
• Informações técnicas p. 32

RESOLUÇÃO DE PROBLEMAS

Experimente estas soluções primeiro ..................................................................... 33 Outras soluções ............................................................................................................... 33 Restauração das configurações padrão do alto-falante.................................. 3510

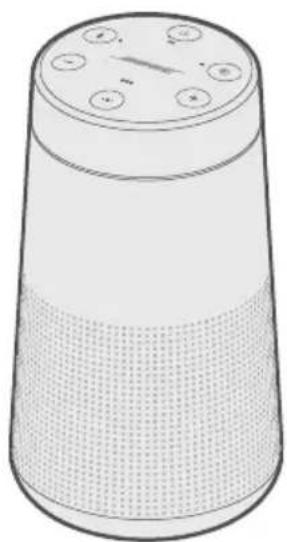

POR CONTEÚDO Confirme se as seguintes peças estão incluídas: Alto-falante SoundLink RevolveII Bluetooth Cabo USB OBSERVAÇÃO: Se qualquer parte do produto estiver danificada, não o utilize. Contate seu fornecedor autorizado Bose ou o serviço de atendimento ao cliente da Bose. Visite: worldwide.Bose.com/Support/SLRii

CONFIGURAÇÃO DO APLICATIVO BOSE CONNECT

O aplicativo Bose Connect permite configurar e controlar o alto-falante a partir de qualquer dispositivo móvel, como um smartphone ou tablet. Ao usar o aplicativo, é possível gerenciar conexões Bluetooth, escolher o idioma dos comandos de voz, gerenciar as configurações do alto-falante e obter novos recursos.

BAIXAR O APLICATIVO BOSE CONNECT

1. No dispositivo móvel, baixe o aplicativo Bose Connect.

2. Siga as instruções do aplicativo.12

POSICIONAMENTO DO ALTO-FALANTE

DIRETRIZES DE POSICIONAMENTO

• Para obter o melhor desempenho do Bluetooth, coloque seu dispositivo móvel dentro de 9 m do alto-falante e certifique-se de haver uma linha de visão clara entre você e o alto-falante. Afastar o dispositivo dessa faixa de alcance ou não ter uma linha de visão clara pode afetar a qualidade do som e pode desconectá-lo do alto-falante.

• Mantenha outros equipamentos sem fio a pelo menos 1m do alto-falante.

• Coloque o alto-falante e seu dispositivo móvel fora de armários de metal e afastados destes de outros componentes de áudio/vídeo e fontes diretas de calor. CUIDADOS

• Apoie o alto-falante sobre sua base. Apoiar o alto-falante sobre qualquer outro lado pode causar danos ao alto-falante e afetar a qualidade do som.

• Evite colocar o alto-falante em superfícies molhadas ou sujas.13

POR LIGA/DESLIGA CONECTAR À ENERGIA O alto-falante é fornecido com uma carga parcial. Antes de usar o alto-falante pela primeira vez, conecte-o a uma tomada de força (CA). Seu alto-falante não precisa estar totalmente carregado, mas precisa da conexão inicial para ativar a bateria. OBSERVAÇÃO: Use uma fonte de alimentação USB de 1500 mA (1,5 A) para garantir a melhor experiência de carregamento do alto-falante. Usar uma fonte de alimentação com menos de 1500 mA(1,5 A) pode resultar em um tempo de carregamento mais lento ou seu alto-falante pode não conseguir carregar durante a reprodução de áudio.

1. Conecte a extremidade menor do cabo USB ao conector USB micro-B no alto-falante.

2. Conecte a outra extremidade a uma fonte de alimentação USB (não fornecida).

A luz da bateria 6 piscará na cor âmbar e o alto-falante emitirá um som. Quando estiver completamente carregada, 6 se acenderá em verde.

LIGAR/DESLIGAR O ALTO-FALANTE

No teclado, pressione o botão Liga/Desliga I.

• Na primeira vez que você ligar o alto-falante, a luz de Bluetooth se acenderá em azul, e você ouvirá um comando de voz para selecionar um idioma (consulte a página 18).

• Se você já tiver ligado o alto-falante e emparelhado pelo menos um dispositivo móvel, a luz de Bluetooth piscará na cor branca e se conectará aos dois últimos dispositivos móveis pareados. Você ouvirá «Bateria <número> por cento. Conectado a <nome do dispositivo móvel>.» A luz de Bluetooth acenderá em branco fixo.LIGA/DESLIGA

MODO DE PROTEÇÃO DA BATERIA

Se o alto-falante for desconectado e não for utilizado por mais de três dias com a carga restante de menos de 10%, ele entrará no modo de proteção da bateria para preservar a carga. Para reativar seu alto-falante, conecte-o à alimentação CA (rede elétrica). Quando não em uso, armazene o alto-falante em local fresco. CUIDADO: Não armazene o alto-falante por longos períodos quando estiver totalmente carregado ou o indicador da bateria 6 piscar em vermelho.

DESLIGAMENTO AUTOMÁTICO

O alto-falante se desligará após 20 minutos de inatividade (sem som do alto-falante) ao usar as seguintes conexões e fontes de alimentação:

• Conexão AUX funcionando por bateria ou alimentação de CA (rede elétrica).

• Conexão Bluetooth funcionando por bateria. Desativação do desligamento automático

1. Pressione simultaneamente por alguns segundos H e o botão do modo de

Entrada 7. Você ouvirá «Desligamento automático desativado».

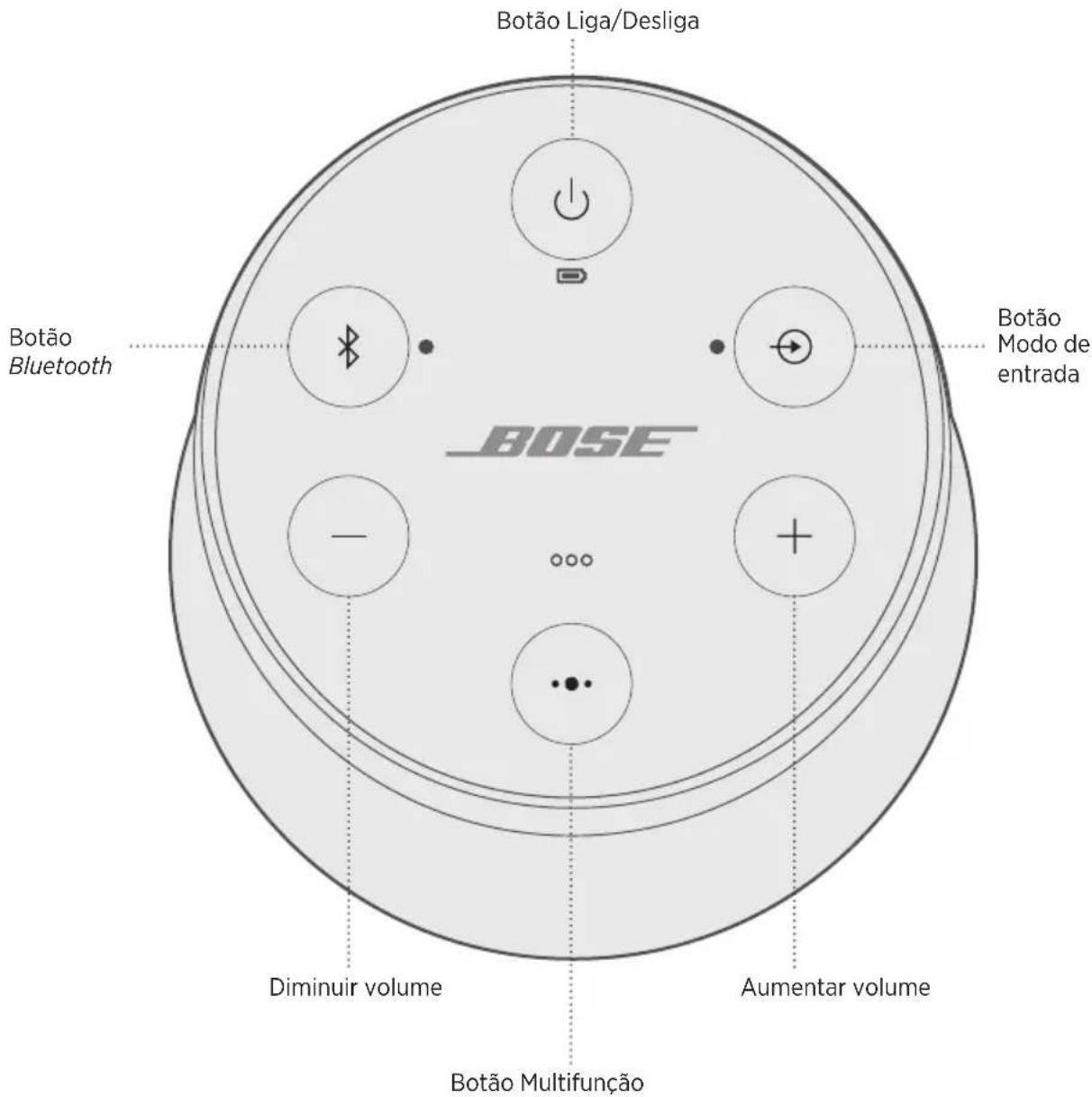

O teclado permite ligar o alto-falante e controlar a reprodução, o volume e o viva-voz do alto-falante. OBSERVAÇÃO: Certos dispositivos móveis podem não aceitar essas funções. Botão Liga/Desliga Botão Bluetooth Botão Multifunção Botão Modo de entrada Aumentar volume Diminuir volumeCONTROLES DO ALTO-FALANTE

POR O botão Multifunção V controla fontes de música e chamadas por viva-voz em seu dispositivo móvel a partir do alto-falante.

REPRODUÇÃO MULTIMÍDIA E VOLUME

Reproduzir/pausar Pressione V. OBSERVAÇÃO: No modo Entrada, o ato de pressionar V silencia o áudio (consulte a página 24). Avançar para a próxima faixa Pressione V duas vezes. Voltar para a faixaanterior Pressione V três vezes. Aumentar volume Pressione H. Diminuir volume Pressione z.CONTROLES DO ALTO-FALANTE

Fazer uma chamada Pressione por alguns segundos o botão Multifunções V para ativar o controle por voz no dispositivo móvel. Consulte «Acessar o controle de voz» abaixo. Alternar uma chamada de viva-voz para seu dispositivo móvel durante uma chamada Pressione V por alguns segundos. Atender/encerrar uma chamada Pressione V. Rejeitar uma chamada Pressione V por alguns segundos. Atender uma segunda chamada recebida e colocar a chamada atual em espera Durante uma chamada, pressione V para atender a uma segunda chamada. Rejeitar uma segunda chamada recebida e continuar na chamada atual Durante uma chamada, pressione V por um segundo. Alternar entre duas chamadas Com duas chamadas ativas, pressione duas vezes V. Silenciar/retomar uma chamada Durante uma chamada, pressione H e z simultaneamente. Acessar o controle de voz O microfone do alto-falante funciona como uma extensão do microfone de seu smartphone. Usando V no alto-falante, você pode acessar o controle de voz do dispositivo móvel para fazer/receber chamadas, reproduzir música, se informar sobre a previsão do tempo ou o placar de um jogo, e muito mais. Pressione V por alguns segundos para acessar o controle de voz do dispositivo. Vocêouvirá um som que indica que o controle de voz está ativo. Alertas de voz Seu alto-falante identifica as chamadas recebidas (quando aplicável). Para desativar esse recurso, consulte página 18.18

POR Os comandos de voz orientam você nos processos de emparelhamento e conexão por Bluetooth.

IDIOMAS PRÉ-INSTALADOS

• Inglês • Alemão • Coreano • Sueco • Polonês

• Espanhol • Mandarim • Italiano • Holandês

• Francês • Japonês • Português • Russo

SELECIONAR UM IDIOMA

1. Pressione z ou H para navegar pelos idiomas disponíveis.

2. Quando você ouvir sua preferência de idioma, pressione por alguns segundos o

botão Multifunção (V) para selecioná-la. Você ouvirá um bipe e «Pronto para emparelhar».

1. Pressione simultaneamente por alguns segundos z e o botão Modo de entrada 7,

até ouvir o comando de voz para a primeira opção de idioma.

2. Pressione z ou H para navegar pelos idiomas disponíveis.

3. Quando você ouvir sua preferência de idioma, pressione V por alguns segundos,

até ouvir um bipe e «Conectado a <nome do dispositivo móvel>».

A tecnologia sem fio Bluetooth permite transmitir música a partir de dispositivos móveis, como smartphones, tablets e computadores. Antes de poder transmitir música de um dispositivo, você deve emparelhar o dispositivo com seu alto-falante.

ESCOLHER SEU MÉTODO DE EMPARELHAMENTO

Você pode emparelhar seu dispositivo com seu alto-falante usando a tecnologia sem fio Bluetooth ou a tecnologia NFC (Near Field Communication – Comunicação a Curta Distância). Você também pode usar o aplicativo Bose Connect para emparelhar o dispositivo (consulte a página 11). O que é NFC? NFC é uma tecnologia que permite que dispositivos móveis estabeleçam uma comunicação sem fio entre si com o simples contato entre eles. Consulte o manual do proprietário do dispositivo para saber se seu modelo é compatível com a tecnologia NFC. Se o seu dispositivo não for compatível com o emparelhamento de Bluetooth via NFC, ou se você não tiver certeza: Siga as instruções para «Emparelhe seu dispositivo móvel» na página 20. Se o seu dispositivo permitir o emparelhamento de Bluetooth usando NFC: Siga as instruções para «Emparelhamento de um dispositivo móvel comNFC» na página 21. OBSERVAÇÃO: Se seu dispositivo permitir o emparelhamento de Bluetooth via NFC, você poderá usar qualquer um dos métodos de emparelhamento.20

Quando você ligar seu alto-falante pela primeira vez, o alto-falante buscará automaticamente seu dispositivo móvel.

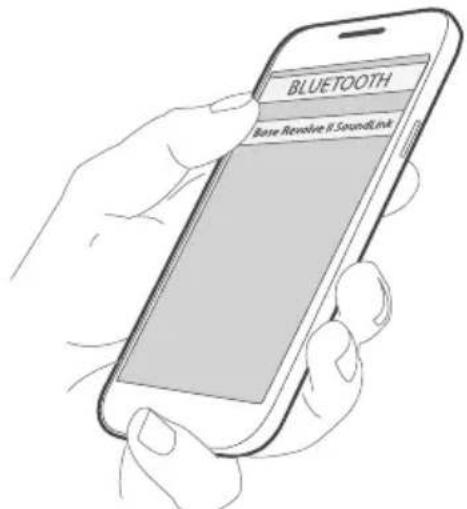

1. No dispositivo, ative o recurso Bluetooth.

DICA: O recurso Bluetooth é normalmente encontrado no menu Configurações.

2. Selecione o alto-falante Bose Revolve II SoundLink na lista de dispositivos móveis.

Assim que o emparelhamento estiver concluído, você ouvirá «Conectado a <nomedo dispositivo móvel>» e a luz de Bluetooth se acenderá em branco fixo. OBSERVAÇÃO: Para emparelhar um dispositivo adicional, consulte a página 22.21

OBSERVAÇÃO: Quando você ligar seu alto-falante pela primeira vez, selecione um idioma antes de emparelhar seu dispositivo móvel via NFC.

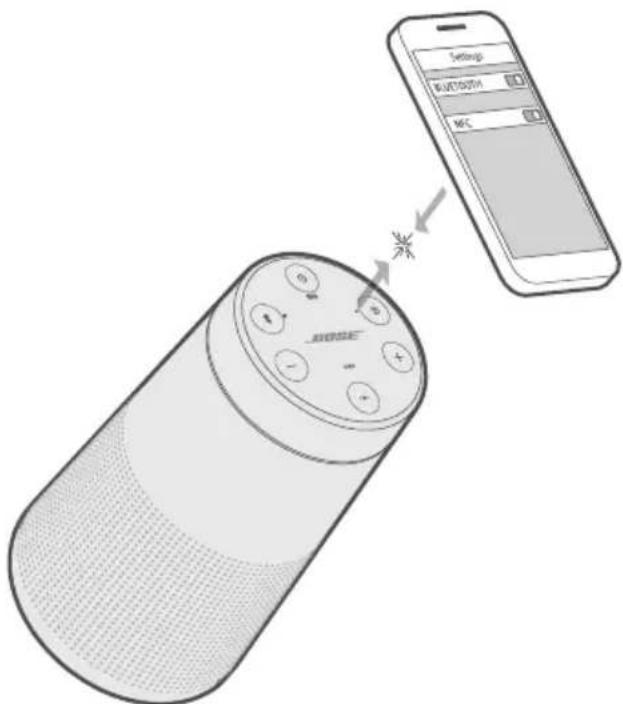

1. Desbloqueie o seu dispositivo móvel e ative os recursos Bluetooth e NFC.

Consulte o manual do proprietário de seu dispositivo para saber mais sobre esses recursos.

2. Toque e segure no ponto de contato do NFC em seu dispositivo ou na parte central

superior do alto-falante. A área-alvo é o logotipo da Bose. Talvez o dispositivo peça para aceitar o emparelhamento. Assim que o emparelhamento estiver concluído, você ouvirá «Conectado a <nomedo dispositivo móvel>» e a luz de Bluetooth se acenderá em branco fixo.22

Você pode armazenar até oito dispositivos móveis emparelhados na lista de emparelhamento do alto-falante.

• Pressione o botão Bluetooth l por alguns segundos, até a luz de Bluetooth piscar em azul e você ouvir «Pronto para emparelhar outro dispositivo». Emparelhe seu dispositivo com o alto-falante (consulte a página 20).

• Desative a função Bluetooth no dispositivo.

• Se seu dispositivo permitir o emparelhamento via NFC, toque e segure o ponto de contato do NFC em seu dispositivo ou na parte superior central do alto-falante. Aárea-alvo é o logotipo da Bose.

RECONECTAR UM DISPOSITIVO

Quando ligado, o alto-falante tentará se reconectar aos dois dispositivos conectados mais recentemente. OBSERVAÇÃO: Os dispositivos devem estar ligados e dentro da faixa de alcance. Se seu dispositivo permitir o emparelhamento via NFC, toque e segure o ponto de contato do NFC em seu dispositivo ou na parte superior do alto-falante. A área-alvo é o logotipo da Bose.23

Você pode armazenar até oito dispositivos móveis emparelhados na lista de emparelhamento do alto-falante, e o alto-falante pode ser conectado ativamente a dois dispositivos móveis de cada vez. OBSERVAÇÃO: Você pode reproduzir áudio somente de um dispositivo por vez.

IDENTIFICAR OS DISPOSITIVOS MÓVEIS CONECTADOS

Pressione o botão Bluetooth l para ouvir quais dispositivos estão conectados nomomento.

ALTERNAR ENTRE DOIS DISPOSITIVOS CONECTADOS

1. Pause o áudio no primeiro dispositivo.

2. Reproduza o áudio no segundo dispositivo.

1. Pressione l para ouvir qual dispositivo está conectado no momento.

2. Pressione novamente dentro de dois segundos o botão l para conectar ao

próximo dispositivo na lista de emparelhamento do alto-falante.

3. Repita até ouvir o nome do dispositivo desejado.

Você ouvirá um som que indica que o dispositivo está conectando.

4. Reproduza o áudio no dispositivo conectado.

APAGAR A LISTA DE EMPARELHAMENTO DO

1. Pressione l por 10 segundos, até você ouvir «Lista de dispositivos Bluetooth

apagada. Pronto para emparelhar.» Todos os dispositivos serão apagados e seu alto-falante estará pronto para emparelhar um novo dispositivo.

Você também pode gerenciar facilmente vários dispositivos conectados usando o aplicativo Bose Connect (consulte a página 11).24

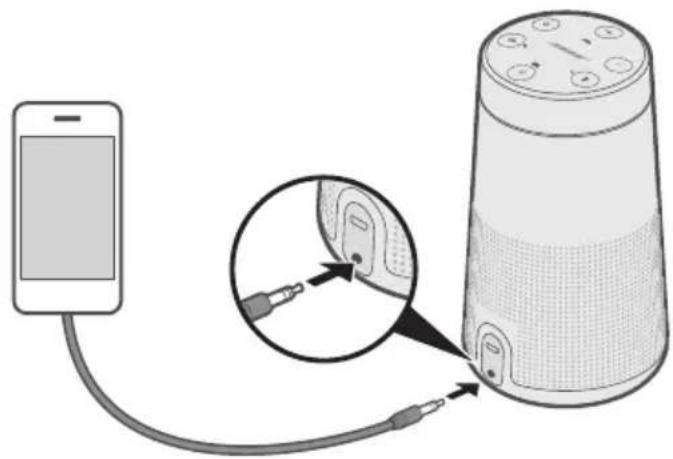

Você pode conectar a saída de áudio de um smartphone, tablet, computador ou outro tipo de dispositivo móvel ao conector AUX ou USB micro-B do alto-falante. CONECTAR O CABO ESTÉREO DE 3,5 MM O conector AUX aceita um plugue de cabo estéreo de 3,5 mm (não fornecido).

1. Usando um cabo estéreo de 3,5 mm, conecte seu dispositivo móvel ao conector

AUX no alto-falante.

2. Pressione o botão Ligar-Desligar I no alto-falante.

3. Pressione e solte o botão do modo de entrada 7, até ouvir «Áudio AUX».

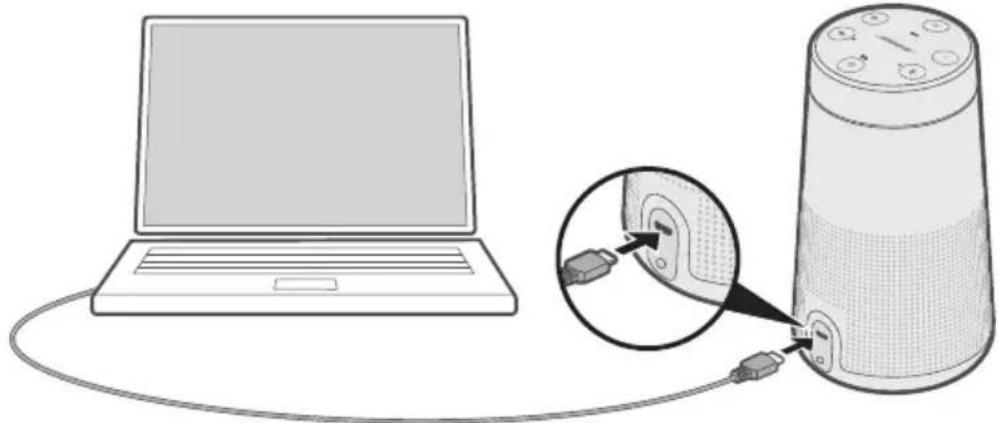

1. Usando um cabo USB, conecte seu dispositivo ao conector USB micro-B do

3. Pressione e solte 7, até ouvir «Áudio USB».25

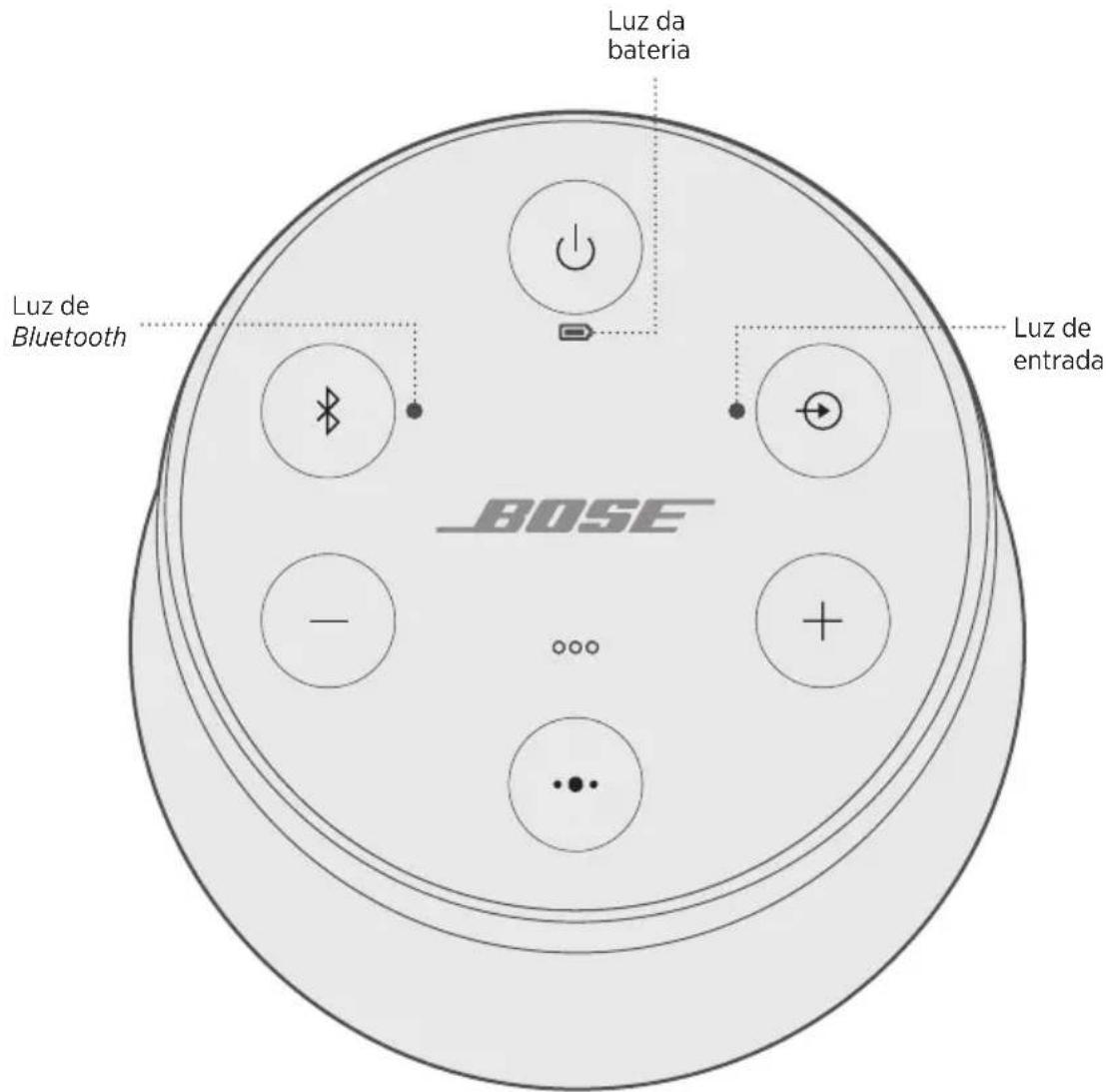

POR A parte superior do alto-falante tem uma série de luzes que se acendem de acordo com o estado do sistema. Luz de entrada Luz da bateria Luz de Bluetooth

Mostra o nível de carga da bateria. Sempre que você ligar o alto-falante, a luz da bateria 6 mostrará o nível de carga da bateria por dois segundos e um comando de voz anunciará o nível de carga da bateria. Para verificar o nível da carga da bateria, pressione o botão Liga/Desliga I por três segundos enquanto verifica 6. OBSERVAÇÃO: O desempenho da bateria varia de acordo com o conteúdo reproduzido e o nível de volume no qual é reproduzido. No uso comum, a bateria do alto-falante dura até 13horas.

ATIVIDADE DAS LUZES ESTADO DO SISTEMA

Verde constante Carga média a total Pisca na cor amarela Carregando Âmbar fixo Carga média Pisca na cor vermelha Carga necessária

Mostra o status da conexão de um dispositivo móvel.

ATIVIDADE DAS LUZES ESTADO DO SISTEMA

Pisca na cor azul Pronto para conectar Pisca em branco Conectando Branco constante Conectado

Mostra o status da conexão de um dispositivo conectado com um cabo AUX ou USB micro-B.

ATIVIDADE DAS LUZES ESTADO DO SISTEMA

Branco constante O alto-falante está pronto para reproduzir o conteúdo de um dispositivo OBSERVAÇÃO: Para obter mais informações sobre como usar o cabo para conectar um dispositivo, consulte a página 24.27

EMPARELHAMENTO DE PRODUTOS BOSE

É possível emparelhar o alto-falante SoundLink Revolve II com outros alto-falantes Bose, para reproduzir áudio em conjunto.

ESCOLHER SEU MÉTODO DE EMPARELHAMENTO

A forma de emparelhamento com outro alto-falante Bose varia, dependendo do tipo de alto-falante com o qual estiver emparelhando. Escolha o método de emparelhamento na tabela abaixo.

ALTO-FALANTE MÉTODO DE EMPARELHAMENTO

Você pode emparelhar seus alto-falantes Bose SoundLink Bluetooth para reproduzir nos seguintes modos usando o aplicativo Bose Connect (recomendado) ou os botões de controle do alto-falante:

• Modo Festa (os alto-falantes esquerdo e direito reproduzem em uníssono)

• Modo Estéreo (os alto-falantes esquerdo e direito reproduzem separadamente) Você pode configurar isso usando o aplicativo Bose Connect (recomendado) ou os botões de controle do alto-falante. Consulte o manual do proprietário da Bose para saber se seu alto-falante secundário é compatível com esses modos. Emparelhar os alto-falantes usando o aplicativo Bose Connect (recomendado) Para obter mais informações, baixe o aplicativo Bose Connect.EMPARELHAMENTO DE PRODUTOS BOSE

POR Emparelhar os alto-falantes manualmente Se você não conseguir acessar o aplicativo Bose Connect, siga as instruções abaixo. Modo Festa

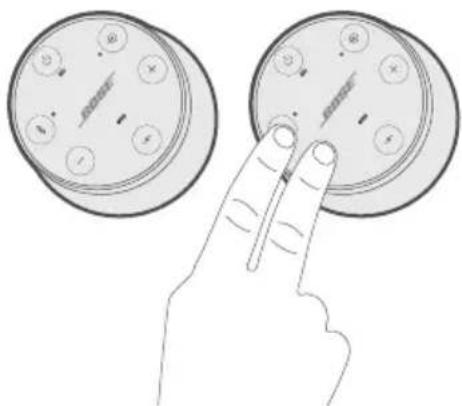

1. Certifique-se de que os dois alto-falantes estejam ligados.

2. Certifique-se de que um alto-falante esteja conectado ao seu dispositivo móvel.

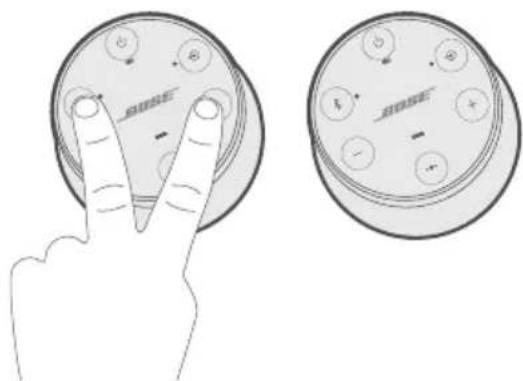

3. No alto-falante conectado ao seu dispositivo, pressione simultaneamente por

alguns segundos o botão Bluetooth l e H.

4. Solte os botões quando você ouvir «Pressione os botões de Bluetooth e diminuir

volume simultaneamente em um segundo dispositivo Bose».

5. No outro alto-falante, pressione simultaneamente por alguns segundos l e z.

6. Solte os botões quando o alto-falante emitir um som.

Após 10 segundos, você ouvirá «Modo Festa» dos dois alto-falantes ao mesmo tempo. O modo Festa está habilitado. Agora você pode reproduzir o áudio em uníssono usando seu dispositivo.

7. Para garantir o desempenho ideal, posicione os alto-falantes:

• No mesmo ambiente ou área externa

• Para que não haja obstruções entre eles OBSERVAÇÃO: O desempenho pode variar de acordo com o dispositivo móvel, adistância e fatores ambientais.EMPARELHAMENTO DE PRODUTOS BOSE

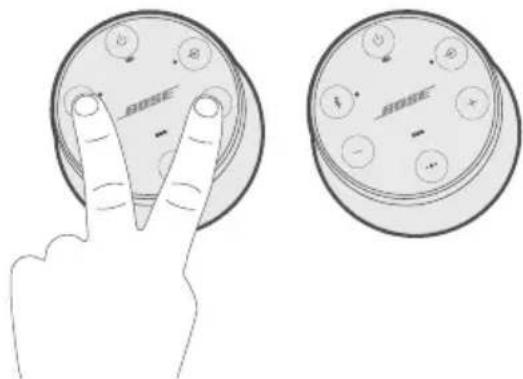

2. Em um dos alto-falantes, pressione simultaneamente o botão Bluetooth l e H.

3. Solte os botões quando você ouvir «Modo Estéreo». Você ouvirá «Esquerdo»

doalto-falante esquerdo e «Direito» do alto-falante direito. O modo Estéreo está habilitado. Agora você pode reproduzir o áudio em estéreo usando seu dispositivo móvel.

4. Para garantir o desempenho ideal, posicione os alto-falantes:

• No mesmo ambiente ou área externa

• Dentro de 3 metros um do outro, livre de obstruções

• Para que sua distância de cada alto-falante seja igual OBSERVAÇÃO: O desempenho pode variar de acordo com o dispositivo móvel, adistância e fatores ambientais. Alternar entre os modos Festa e Estéreo Em qualquer um dos alto-falantes, pressione simultaneamente l e H. Desativar o modo Festa ou Estéreo Faça o seguinte em um dos alto-falantes:

• Pressione l por alguns segundos, até ouvir «Alto-falantes Bose desconectados».

• Pressione simultaneamente por alguns segundos os botões Multifunção V e H, atéouvir «Alto-falantes Bose desconectados».

• Pressione o botão Liga/Desliga I para desligar o alto-falante.EMPARELHAMENTO DE PRODUTOS BOSE

OUSOUNDBAR Graças à tecnologia ose SimpleSync™, é possível emparelhar o alto-falante SoundLink Revolve II com um Bose Smart Speaker ou Bose Smart Soundbar para escutar simultaneamente a mesma música em dois cômodos diferentes. OBSERVAÇÃO: A tecnologia SimpleSync™ tem uma faixa de alcance Bluetooth de 9m. Paredes e materiais de construção podem afetar a recepção. Produtos compatíveis É possível emparelhar o alto-falante SoundLink Revolve II com qualquer Bose Smart Speaker ou Bose Smart Soundbar. Dentre os produtos compatíveis mais populares, destacam-se:

• Bose Portable Smart Speaker/Bose Portable Home Speaker Novos produtos são adicionados periodicamente. Para consultar uma lista completa e mais informações, visite: worldwide.Bose.com/Support/Groups Emparelhar usando o aplicativo Bose Music

1. No alto-falante SoundLink Revolve II, pressione o botão Bluetooth l por alguns

segundos, até o indicador de Bluetooth piscar em azul e você ouvir «Pronto para emparelhar outro dispositivo».

2. Use o aplicativo Bose Music para conectar o alto-falante a um

produto Bose compatível. Para obter mais informações, acesse: worldwide.Bose.com/Support/Groups OBSERVAÇÕES: 

• Certifique-se de que o alto-falante SoundLink Revolve II esteja a uma distância de 9m do Bose Smart Speaker ou Bose Smart Soundbar.

• É possível emparelhar o alto-falante SoundLink Revolve II com apenas um produto por vez.EMPARELHAMENTO DE PRODUTOS BOSE

• O Bose Smart Speaker ou Bose Smart Soundbar deve estar ligado e dentro da faixa de alcance de 9 metros.

• Caso o alto-falante SoundLink Revolve II não se conecte, consulte a «Conectar um dispositivo emparelhado anteriormente» na página 23.32

CUIDADOS E MANUTENÇÃO

LIMPAR O ALTO-FALANTE

• Limpe a superfície do alto-falante com um pano macio e úmido (somente água).

• Não use sprays perto do alto-falante. Não use solventes, produtos químicos ou soluções de limpeza que contenham álcool, amônia ou abrasivos.

• Não derrame líquidos nas aberturas do equipamento. PEÇAS DE REPOSIÇÃO E ACESSÓRIOS Peças de reposição e acessórios podem ser encomendados ao serviço de atendimento ao cliente da Bose. Visite: worldwide.Bose.com/Support/SLRii GARANTIA LIMITADA O alto-falante é coberto por uma garantia limitada. Visite nosso site em global.Bose.com/warranty para obter detalhes sobre a garantia limitada. Para registrar seu produto, visite global.Bose.com/register para obter as instruções. Onão-registro do produto não afeta seus direitos concedidos pela garantia.

INFORMAÇÕES TÉCNICAS

Tensão nominal: 5 V Corrente nominal: 1,6A33

Se você tiver algum problema com o alto-falante:

• Verifique a luz da bateria 6 (consulte página 26). Carregue o alto-falante se necessário.

• Posicione o alto-falante de acordo com as orientações de posicionamento (consulte a página 11).

• Certifique-se de que seu dispositivo móvel ofereça suporte para Bluetooth ou emparelhamento via tecnologia NFC (consulte a página 21).

Se você não conseguir resolver o problema, consulte a tabela abaixo para identificar os sintomas e soluções para problemas comuns. Caso você não consiga resolver o problema, entre em contato com o atendimento ao cliente da Bose. Visite: worldwide.Bose.com/contact

Sem energia (bateria) A bateria pode estar em modo de proteção ou descarregada. Conecte-o à alimentação CA (rede elétrica). A bateria não carrega Conecte o cabo USB a outra fonte de alimentação USB. Use outro cabo USB. Conectar a outra fonte de alimentação CA (rede elétrica). O alto-falante não emparelha com o dispositivo móvel Em seu dispositivo móvel, desative o recurso Bluetooth e reative-o em seguida. Remova seu alto-falante da lista Bluetooth do seu dispositivo. Emparelhe seu dispositivo novamente. Emparelhe um dispositivo diferente (consulte a página 22). Apague a lista de emparelhamento de seu alto-falante (consulte a página23). Emparelhe seu dispositivo novamente. Reinicie seu alto-falante (consulte a página 35). RESOLUÇÃO DE PROBLEMASRESOLUÇÃO DE PROBLEMAS

O alto-falante não emparelha com NFC Desbloqueie seu dispositivo e ative os recursos Bluetooth e NFC. Toque e segure o ponto de contato do NFC na parte posterior de seu dispositivo ou na parte superior do alto-falante. Remova seu dispositivo da caixa. Verifique se um idioma está selecionado (consulte a página 18). Use o Bluetooth para emparelhar seu dispositivo (consulte a página 20). Os alto-falantes Bose SoundLink Bluetooth não se emparelham manualmente Baixe o aplicativo Bose Connect para ter um método adicional de emparelhar seus alto-falantes Bose (consulte a página 11). Sem áudio Em seu dispositivo móvel, desative o recurso Bluetooth e reative-o em seguida. Remova seu alto-falante da lista Bluetooth do seu dispositivo. Emparelhe seu dispositivo novamente. Aumente o volume do alto-falante, do dispositivo móvel e da fonte demúsica. Certifique-se de que os comandos de voz estejam ativados. Pressione o botão Bluetooth l para ouvir o dispositivo móvel conectado. Verifique se você está usando o dispositivo correto. Use uma fonte de música diferente. Emparelhe um dispositivo diferente (consulte a página 22). Se dois dispositivos estiverem conectados, pause o outro dispositivo primeiro. O som não sai de um dispositivo cabeado Ligue o dispositivo e reproduza a música. Aumente o volume do alto-falante e do dispositivo. Pressione e solte o botão do modo de entrada 7, até que o indicador de entrada se acenda em branco. Use um cabo diferente. Conecte outro dispositivo. Baixa qualidade de som Use uma fonte de música diferente. Emparelhe um dispositivo diferente (consulte a página 22). Se houver dois dispositivos conectados, desligue o segundo dispositivo. Aumente o volume no dispositivo. Verifique as configurações de áudio do dispositivo. Má qualidade de som em um dispositivo cabeado Aumente o volume do alto-falante e do dispositivo. Use um cabo diferente. Conecte outro dispositivo. Verifique as configurações de áudio do dispositivo.RESOLUÇÃO DE PROBLEMAS

O áudio é reproduzido do dispositivo errado (quando dois dispositivos estiverem conectados) Certifique-se de que os comandos de voz estejam ativados. Pressione o botão Bluetooth l para ouvir o(s) dispositivo(s) conectado(s). Verifique se você está usando o dispositivo correto. Pause ou pare a fonte de música no dispositivo que está reproduzindo a música. Desconecte o segundo dispositivo. O alto-falante desliga Se estiver usando um dispositivo cabeado, aumente o volume do dispositivo. Desative o desligamento automático (consulte a página 14). O alto-falante não se emparelha com um Bose Smart Speaker ou Soundbar Pressione l por alguns segundos, até que o indicador Bluetooth pisque na cor azul e você ouça a mensagem «Pronto para emparelhar outro dispositivo». Certifique-se de que o alto-falante SoundLink Revolve II esteja a uma distância de 9 m do Bose Smart Speaker ou Bose Smart Soundbar. O alto-falante não se reconecta com um Bose Smart Speaker ou Soundbar previamente emparelhado Consulte a «Conectar um dispositivo emparelhado anteriormente» na página 23. Áudio com retardo quando emparelhado com um Bose Smart Speaker ou Soundbar Baixe o aplicativo Bose Connect e execute as atualizações de software disponíveis (consulte página 11). RESTAURAÇÃO DAS CONFIGURAÇÕES PADRÃO DO ALTO-FALANTE Restaurar as configurações originais de fábrica apaga as configurações e o idioma dos dispositivos móveis emparelhados.

1. Ligue seu alto-falante.

2. Pressione o botão Liga/Desliga I por 10 segundos.

O alto-falante é desligado.

A luz de Bluetooth se acenderá em azul e você ouvirá um comando de voz para selecionar um idioma (consulte a página 18).VIKTIGA SÄKERHETSANVISNINGAR

(PBDE) PCB X O O O O O

(PBDE) PCB X O O O O O

X O O O O O SJ/T 11364
