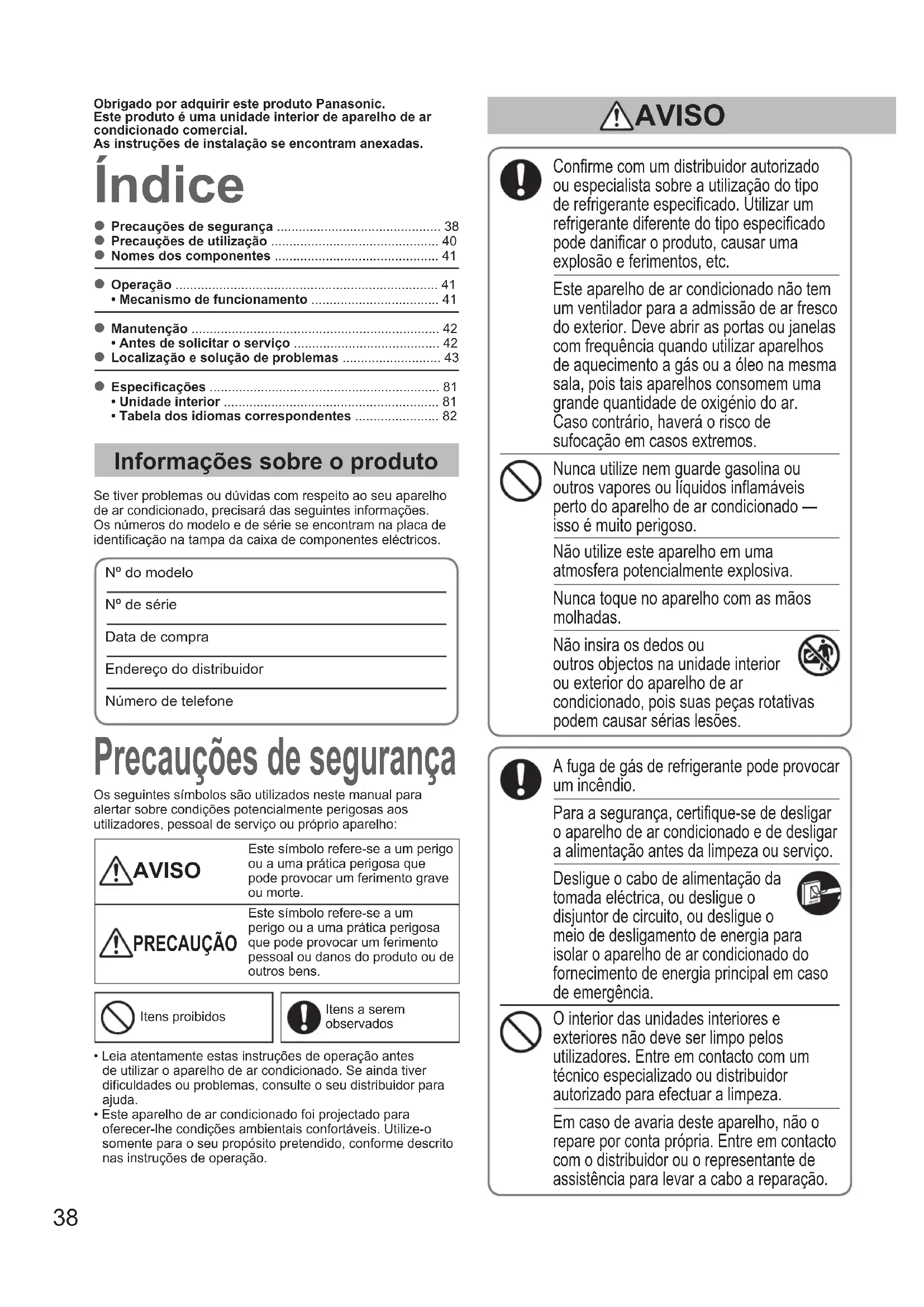

MANUAL DE UTILIZADOR S36MM1E5A PANASONIC

• Precauções de segurança p. 38
• Precauções de utilização p. 40

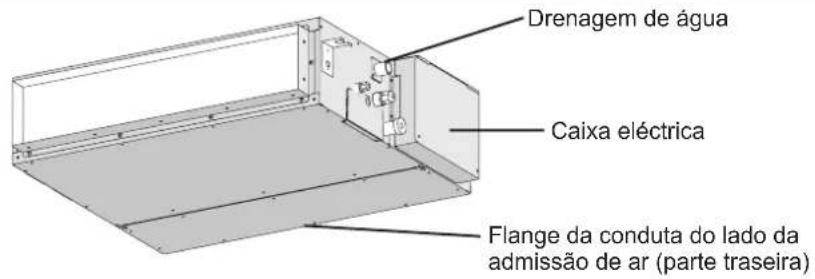

• Nomes dos componentes p. 41
• Operação p. 41
• • Mecanismo de funcionamento p. 41
• Manutenção p. 42
• • Antes de solicitar o serviço p. 42
• Localização e solução de problemas p. 43
• Especicações p. 81
• • Unidade interior p. 81
• • Tabela dos idiomas correspondentes Índice Precauções de segurança Informações sobre o produto Se tiver problemas ou dúvidas com respeito ao seu aparelho de ar condicionado, precisará das seguintes informações. Os números do modelo e de série se encontram na placa de identicação na tampa da caixa de componentes eléctricos.Nº do modelo Nº de série Data de compraEndereço do distribuidorNúmero de telefone Conrme com um distribuidor autorizado ou especialista sobre a utilização do tipo de refrigerante especicado. Utilizar um refrigerante diferente do tipo especicado pode danicar o produto, causar uma explosão e ferimentos, etc. Este aparelho de ar condicionado não tem um ventilador para a admissão de ar fresco do exterior. Deve abrir as portas ou janelas com frequência quando utilizar aparelhos de aquecimento a gás ou a óleo na mesma sala, pois tais aparelhos consomem uma grande quantidade de oxigénio do ar. Caso contrário, haverá o risco de sufocação em casos extremos. Nunca utilize nem guarde gasolina ou outros vapores ou líquidos inamáveis perto do aparelho de ar condicionado — isso é muito perigoso. Não utilize este aparelho em uma atmosfera potencialmente explosiva. Nunca toque no aparelho com as mãos molhadas. Não insira os dedos ou outros objectos na unidade interior ou exterior do aparelho de ar condicionado, pois suas peças rotativas podem causar sérias lesões. A fuga de gás de refrigerante pode provocar um incêndio. Para a segurança, certique-se de desligar o aparelho de ar condicionado e de desligar a alimentação antes da limpeza ou serviço. Desligue o cabo de alimentação da tomada eléctrica, ou desligue o disjuntor de circuito, ou desligue o meio de desligamento de energia para isolar o aparelho de ar condicionado do fornecimento de energia principal em caso de emergência. O interior das unidades interiores e exteriores não deve ser limpo pelos utilizadores. Entre em contacto com um técnico especializado ou distribuidor autorizado para efectuar a limpeza. Em caso de avaria deste aparelho, não o repare por conta própria. Entre em contacto com o distribuidor ou o representante de assistência para levar a cabo a reparação. Os seguintes símbolos são utilizados neste manual para alertar sobre condições potencialmente perigosas aos utilizadores, pessoal de serviço ou próprio aparelho: AVISO Este símbolo refere-se a um perigo ou a uma prática perigosa que pode provocar um ferimento grave ou morte. PRECAUÇÃO Este símbolo refere-se a um perigo ou a uma prática perigosa que pode provocar um ferimento pessoal ou danos do produto ou de outros bens.Itens proibidosItens a serem observadosObrigado por adquirir este produto Panasonic.Este produto é uma unidade interior de aparelho de ar condicionado comercial.As instruções de instalação se encontram anexadas.• Leia atentamente estas instruções de operação antes de utilizar o aparelho de ar condicionado. Se ainda tiver diculdades ou problemas, consulte o seu distribuidor para ajuda.• Este aparelho de ar condicionado foi projectado para oferecer-lhe condições ambientais confortáveis. Utilize-o somente para o seu propósito pretendido, conforme descrito nas instruções de operação. AVISO OI_00_F569714_EU_all.indb 38 2014-10-30 11:07:1039 PORTUGUÊS Este aparelho destina-se à utilização por utilizadores experientes ou treinados em lojas, em indústria leve ou em explorações agrícolas, ou para utilização comercial por pessoas leigas. Este aparelho pode ser utilizado por crianças acima de 8 anos de idade e por pessoas com deciências físicas, sensoriais ou mentais, ou com falta de experiência e conhecimento, desde que sejam supervisionados ou instruídos sobre a utilização do aparelho de maneira segura e desde que compreendam os perigos envolvidos. Mantenha o alarme de incêndio e a saída de ar a pelo menos 1,5 m de distância da unidade. Não arrefeça nem aqueça a sala demasiadamente, se houver bebés ou pessoas doentes presentes. Não ligue nem desligue o aparelho de ar condicionado com o interruptor da energia principal. Utilize o botão de operação ON/OFF. Não pregue nada na saída de ar da unidade exterior. Isso é perigoso, porque o ventilador está a rodar em alta velocidade. Não toque na entrada de ar nem nas aletas de alumínio aadas da unidade exterior. Pode sofrer ferimentos. Não se sente nem pise na unidade. Pode cair acidentalmente. Não introduza nenhum objecto na ESTRUTURA DO VENTILADOR. Pode lesionar-se e a unidade pode ser danicada. Providencie uma tomada eléctrica para ser utilizada exclusivamente para cada unidade, bem como um interruptor para a fonte de energia, um disjuntor de fugas de ligação à terra (ELCB) ou um dispositivo de corrente residual (RCD) para protecção de sobrecorrente na linha exclusiva. Providencie uma tomada eléctrica exclusivamente para cada unidade, devendo ser integrada uma separação dos contactos para fornecer um meio de desligamento total em todos os pólos na instalação eléctrica xa de acordo com as regras da instalação eléctrica. Para prevenir possíveis perigos de uma falha de isolamento, a unidade deve ser ligada à terra. Não utilize um cabo modicado, um cabo de união, um cabo de extensão ou um cabo não especicado para evitar um sobreaquecimento e incêndio. Para de utilizar o produto se ocorrer qualquer anormalidade/falha e desligue o cabo de alimentação ou desligue o interruptor de alimentação e disjuntor de circuito. (Risco de fumo/incêndio/choque eléctrico) Exemplos de anormalidade/falha: p. 82

O ELCB dispara com frequência.

Algumas vezes o produto não arranca ao ser ligado.

Algumas vezes a energia é desligada quando se move o cabo.

É produzido um odor de queimado ou ruído anormal durante o funcionamento.

O corpo está deformado ou anormalmente quente.

Existe vazamento de água da unidade interior.

O cabo de alimentação ou a sua cha ca anormalmente quente.

A velocidade do ventilador não pode ser controlada.

O ventilador não pára mesmo após a paragem do funcionamento. Contacte imediatamente o seu distribuidor local para manutenção/reparação.

• O compressor pode parar ocasionalmente durante tempestades. Isso não é uma falha mecânica. A unidade recupera-se automaticamente após alguns minutos.• O texto das instruções originais está em inglês. Os outros idiomas são traduções das instruções originais. Informações importantes sobre O refrigerante utilizado Este produto contém gases uorados com efeito de estufa cobertos pelo Protocolo de Quioto. Não libere gases na atmosfera.Tipo de refrigerante: R410AValor GWP (1) : 1975 (1) GWP = potencial de aquecimento globalInspecções periódicas para fugas do refrigerante podem ser requeridas dependendo da legislação europeia ou local. Entre em contacto com o seu distribuidor local para mais informações. AVISO OI_00_F569714_EU_all.indb 39 2014-10-30 11:07:1240 Precauções de utilização Instalação

Este aparelho de ar condicionado deve ser correctamente instalado por técnicos de instalação experientes de acordo com as instruções de instalação fornecidas com a unidade. Antes da instalação, verique se a voltagem do fornecimento de electricidade em sua casa ou escritório é igual à voltagem indicada na placa de identicação. AVISO Evite os seguintes locais para a instalação.

Locais onde exista fumo ou gás combustível. Locais com temperatura extremamente alta como em uma estufa. Locais onde existam aparelhos geradores de calor excessivamente alto. Atenção:

Evite instalar a unidade exterior onde água do mar possa respingar directamente nela ou onde exista ar sulfuroso como perto de uma estância termal. (Para proteger o aparelho de ar condicionado contra uma forte corrosão) Cablagem

A cablagem deve satisfazer os códigos eléctricos locais. (Consulte o seu distribuidor ou um electricista experiente para os pormenores.)

Cada unidade deve ser adequadamente aterrada com um cabo de terra ou através da cablagem de fornecimento de energia. A instalação eléctrica deve ser realizada por um electricista experiente. Preparação para a operação Ligue a energia principal 5 horas antes de iniciar a operação. (Para aquecimento) Deixe a energia principal ligada para utilização contínua.

NOTA Desligue o cabo de alimentação da tomada eléctrica, ou desligue o disjuntor de circuito, ou desligue o meio de desligamento de energia para isolar o aparelho de ar condicionado do fornecimento de energia principal quando não for utilizar durante um longo período de tempo. Condições de operação Utilize este aparelho de ar condicionado no seguinte intervalo de temperatura.Unidade exteriorIntervalo de temperatura interiorIntervalo de temperatura exterior *1mini (Tipo LE1)Arrefecimento 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)Aquecimento16°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)2WAY (Tipo ME1)Arrefecimento 14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)Aquecimento16°C ~ 30°C (*DBT) -25°C ~ 15°C (*WBT)3WAY (Tipo MF2)Arrefecimento 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)Aquecimento15°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)Arrefecimento e aquecimento― -10°C ~ 24°C (*DBT)*DBT: Temperatura de bulbo seco*WBT: Temperatura de bulbo húmido *1: Este é o intervalo de temperatura da unidade para a Euro pa. Sugestões para economia de energia

Não bloqueie a admissão e a saída de ar da unidade.(Se uma delas for obstruída, a unidade não funcionará adequadamente, causando um mau funcionamento.) Durante o arrefecimento, utilize toldos, persianas ou cortinas para bloquear a luz solar directa.

Mantenha o ltro de ar sempre limpo. (Um ltro obstruído prejudicará o desempenho da unidade.) → “Manutenção” (P.42)

Para prevenir o escape do ar condicionado, mantenha as janelas, portas e quaisquer outras aberturas fechadas.Informação para os utilizadores sobre a recolha e eliminação de equipamentos velhos e de baterias/pilhas utilizadasEstes símbolos nos produtos, embalagem e/ou documentos anexos signicam que os produtos eléctricos e electrónicos velhos, bem como as baterias/pilhas utilizadas não devem ser misturados com o lixo doméstico geral.Para o tratamento, recuperação e reciclagem adequados de produtos velhos e de baterias/pilhas utilizadas, leve-os aos pontos de recolha aplicáveis, de acordo com a sua legislação nacional e as Directivas 2002/96/CE e 2006/66/CE.Através da eliminação correcta desses produtos e das baterias/pilhas, ajudará a conservar recursos valiosos e a prevenir quaisquer efeitos negativos potenciais à saúde humana e ao meio ambiente, que poderiam ser causados pelo tratamento inadequado do lixo.Para mais informações sobre a recolha e reciclagem de produtos velhos e baterias/pilhas utilizadas, contacte as autoridades locais, o serviço de tratamento de resíduos ou o ponto de venda onde adquiriu os produtos.Podem ser aplicadas penalidades para a eliminação incorrectas de resíduos, de acordo com a legislação local.Para utilizadores comerciais na União Europeia Se pretender eliminar equipamentos eléctricos e electrónicos, contacte o seu distribuidor ou fornecedor para mais informações.[Informações sobre a eliminação em outros países fora da União Europeia] Estes símbolos são válidos apenas na União Europeia. Se pretender eliminar estes itens, contacte as autoridades locais ou o distribuidor e informe-se sobre o método correcto de eliminação. Observação para o símbolo de bateria/pilha (exemplos de dois símbolos inferiores):Este símbolo pode ser utilizado em combinação com um símbolo químico. Neste caso, ele satisfaz os requisitos estipulados pela Directiva para a substância química envolvida. OI_00_F569714_EU_all.indb 40 2014-10-30 11:07:1341 PORTUGUÊS Nomes dos componentes UNIDADE INTERIOR Opcional Telecomando sem os Nº do modeloCZ-RTC2 Telecomando com temporizador Nº do modeloCZ-RTC3Leia as instruções de operação incluídas com o telecomando. Telecomando com os de alta especi cação Nº do modeloCZ-RWSK2Nº do modeloCZ-RWSC3Flange da conduta do lado da admissão de ar (parte traseira)Drenagem de águaCaixa eléctrica Operação

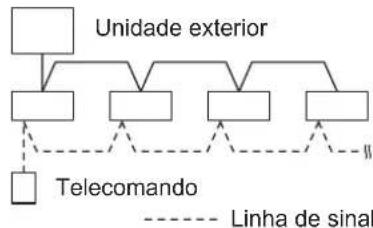

Controlo de grupo A função de controlo de grupo é conveniente para operar múltiplos aparelhos de ar condicionado em uma única sala grande. É possível ligar até 8 unidades. Todas as unidades interiores funcionam no mesmo modo, excepto a direcção do uxo de ar. Utilize o sensor de temperatura da unidade interior.Unidade exteriorTelecomandoLinha de sinal NOTA Para mais detalhes, consulte as instruções de operação que acompanham o telecomando opcional. Mecanismo de funcionamento

Desempenho de aquecimento

Visto que este aparelho de ar condicionado utiliza o ar exterior para o aquecimento, o seu desempenho de aquecimento deteriora com a redução da temperatura exterior.(Devido ao sistema de bomba de calor) Neste caso, utilize outro aparelho de aquecimento.

Este aparelho pode iniciar uma operação de descongelamento para derreter o gelo formado na unidade exterior.

O descongelamento começa : O ventilador da unidade interior pára (ou a velocidade torna-se extremamente lenta). “ ” (STANDBY) aparece.

A operação de aquecimento é retomada após vários minutos : O ventilador da unidade interior permanece parado (ou funciona a uma velocidade muito lenta) até que a bobina do permutador térmico interior se aqueça o su ciente. “ ” (STANDBY) aparece.

O descongelamento é concluído : O ventilador da unidade interior começa a funcionar. “ ” (STANDBY) desaparece.

Operação “DRY” (Desumidi cação)

Uma vez que a temperatura da sala atinja o nível prede nido, a unidade exterior repete o ciclo de ligar e desligar automaticamente. Quando a unidade exterior for desligada, o ventilador da unidade interior parará também.(Para prevenir o aumento da humidade na sala novamente) Quando a temperatura da sala está para atingir o nível prede nido, a velocidade do ventilador é de nida para “brisa” (vento leve) automaticamente. A operação “DRY” não é possível com uma temperatura exterior de 15°C ou menos.

Se ocorrer uma falha de energia enquanto a unidade estiver a funcionar Quando a unidade voltar a funcionar automaticamente após uma falha de energia temporária, ela utiliza as mesmas de nições em efeito antes do corte de energia.

Velocidade do ventilador

Alta /Média /Baixa /Automática OI_00_F569714_EU_all.indb 41 2014-10-30 11:07:1442 AVISO

Por motivos de segurança, certique-se de que desliga o aparelho de ar condicionado e de que desliga o cabo de alimentação antes da limpeza. (Caso contrário, pode sofrer um choque eléctrico ou lesões, porque o ventilador está a rodar em alta velocidade.) Não despeje água na unidade interior. (Isso pode danicar os componentes internos e criar o perigo de choque eléctrico.) Manutenção Sintoma Causa Acção O aparelho de ar condicionado não funciona, embora esteja ligado. Falha de energia ou após falha de energia Prima o botão ON/OFF no telecomando.O botão de operação (alimentação) está desligado.• Se o disjuntor de circuito estiver desligado, ligue a alimentação.• Se o disjuntor de circuito tiver disparado, consulte o seu distribuidor sem o ligar.Fusível queimado. Contacte o seu distribuidor. Baixo desempenho de arrefecimento ou aquecimento A admissão de ar ou a saída de ar das unidades interiores e exteriores está(ão) obstruída(s) com poeira.Remova a poeira.Denição adequada da temperaturaConsulte “Sugestões para economia de energia”. (P.40)A sala está exposta à luz solar directa no modo de arrefecimento.As portas ou janelas estão abertas.O ltro de ar está obstruído. Contacte o seu distribuidor.Demasiadas fontes de calor na sala no modo de arrefecimento.Utilize um mínimo de fontes de calor e durante um curto espaço de tempo.Demasiadas pessoas na sala no modo de arrefecimento.Reduza a denição da temperatura. Se o seu aparelho de ar condicionado não funcionar adequadamente mesmo após a vericação de cada item de “Antes de solicitar o serviço” e “Localização e solução de problemas”

Pare o funcionamento imediatamente e desligue a alimentação. Em seguida, contacte o seu distribuidor e comunique o número de série e o sintoma. Comunique também a marca de inspecção e as letras E, F, H, L, P em conjunto com os números que aparecem no visor LCD do telecomando. Nunca tente reparar o aparelho de ar condicionado por conta própria, pois é muito perigoso fazê-lo. Antes de solicitar o serviço PRECAUÇÃO

Nunca utilize solventes ou produtos químicos agressivos. Além disso, não limpe as partes de plástico com água muito quente. (Isso pode causar uma deformação das partes ou mudar a sua cor.) Algumas bordas metálicos e as aletas são aguçadas. Tome cuidado quando limpar essas partes. (Existe o perigo de lesões.) Utilize um banco ou escada rme quando limpar uma unidade interior instalada em lugares altos.Não tente limpar o interior da unidade por conta própria.Consulte a secção “Cuidados e limpeza” nas instruções de instalação. OI_00_F569714_EU_all.indb 42 2014-10-30 11:07:1543 PORTUGUÊS Localização e solução de problemas Sintoma Causa / Acção Unidade interior Ruído Ouve-se um som como um uxo de água durante ou após o funcionamento.

• Som de líquido refrigerante a uir no interior da unidade

• Som de água de drenagem através do tubo de drenagem Ouve-se um ruído de rachadura durante ou aquando da paragem do funcionamento. Som devido à mudança de temperatura das peças O ar descarregado emite um odor durante o funcionamento.

• Odores a componentes internos, a tabaco, a cosméticos acumulados no ar condicionado e no ar descarregado.

• O interior da unidade está sujo. (Contacte o seu distribuidor.) Acumulação de gotas de condensação perto da saída de ar durante a operação de arrefecimento.

• A humidade interna é arrefecida pelo vento frio e acumula-se como gotas de condensação. Ocorre uma névoa durante a operação de arrefecimento.

• Se o aparelho de ar condicionado tiver sido instalado em lugares tais como restaurantes, onde existe grandes quantidades de névoa oleosa, a limpeza é necessária, porque o interior da unidade (permutador térmico) está sujo. (Contacte o seu distribuidor.) Ocorre uma névoa durante a operação de aquecimento.

• A operação de descongelamento está em progresso. O ventilador roda durante algum tempo apesar do funcionamento parar.

• A rotação do ventilador torna o funcionamento mais suave.

• O ventilador pode rodar para secar o permutador térmico dependendo da denição. É descarregada poeira.

• A acumulação de poeira dentro da unidade interior é descarregada. Unidade exterior Não funciona. (Quando a alimentação é ligada imediatamente / Quando a operação é parada e retomada imediatamente)

• O funcionamento não é iniciado durante aproximadamente os 3 primeiros minutos, porque o circuito de protecção do compressor está activado. Ocorre ruído durante a operação de aquecimento.

• A operação de descongelamento está em progresso. Sai vapor durante a operação de aquecimento. O ventilador continua a rodar mesmo após a paragem da operação com o telecomando.

• Isso ocorre para conseguir uma operação suave. Verique antes de consultar ou solicitar o serviço. OI_00_F569714_EU_all.indb 43 2014-10-30 11:07:1544
