MANUAL DE USUARIO S36MM1E5A PANASONIC

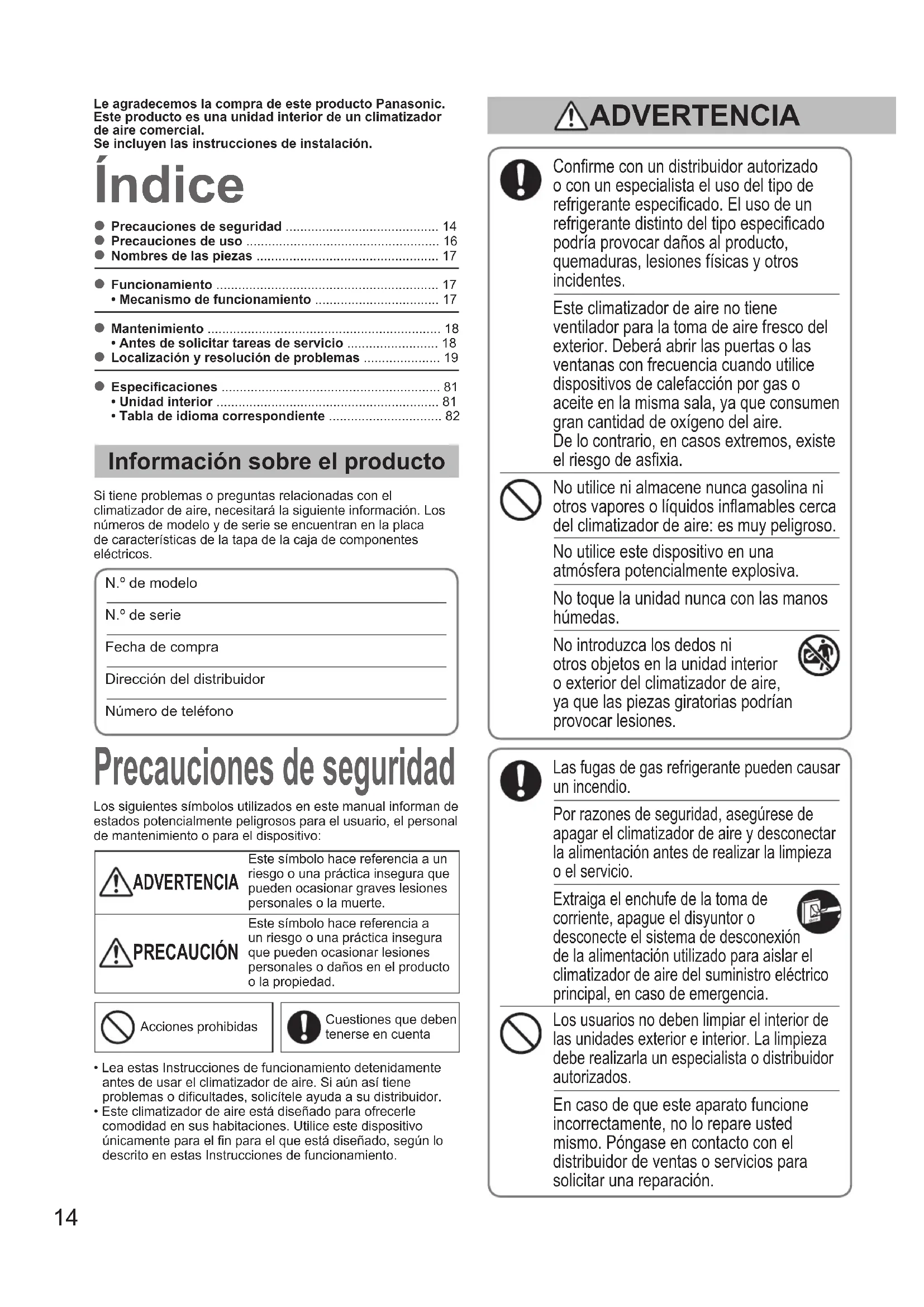

• Precauciones de seguridad p. 14
• Precauciones de uso p. 16

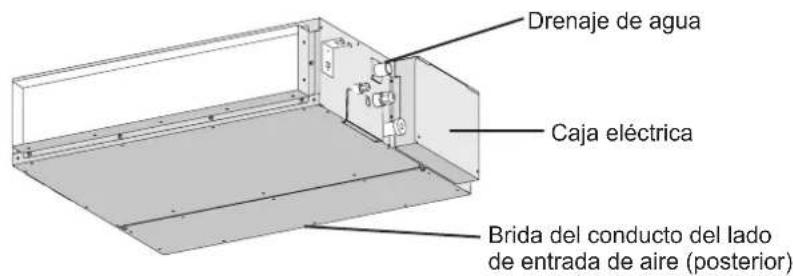

• Nombres de las piezas p. 17
• Funcionamiento p. 17
• • Mecanismo de funcionamiento p. 17
• Mantenimiento p. 18
• • Antes de solicitar tareas de servicio p. 18
• Localización y resolución de problemas p. 19
• Especicaciones p. 81
• • Unidad interior p. 81
• • Tabla de idioma correspondiente Índice Precauciones de seguridad Información sobre el producto Si tiene problemas o preguntas relacionadas con el climatizador de aire, necesitará la siguiente información. Los números de modelo y de serie se encuentran en la placa de características de la tapa de la caja de componentes eléctricos.N.º de modelo N.º de serie Fecha de compraDirección del distribuidorNúmero de teléfono Conrme con un distribuidor autorizado o con un especialista el uso del tipo de refrigerante especicado. El uso de un refrigerante distinto del tipo especicado podría provocar daños al producto, quemaduras, lesiones físicas y otros incidentes. Este climatizador de aire no tiene ventilador para la toma de aire fresco del exterior. Deberá abrir las puertas o las ventanas con frecuencia cuando utilice dispositivos de calefacción por gas o aceite en la misma sala, ya que consumen gran cantidad de oxígeno del aire. De lo contrario, en casos extremos, existe el riesgo de asxia. No utilice ni almacene nunca gasolina ni otros vapores o líquidos inamables cerca del climatizador de aire: es muy peligroso. No utilice este dispositivo en una atmósfera potencialmente explosiva. No toque la unidad nunca con las manos húmedas. No introduzca los dedos ni otros objetos en la unidad interior o exterior del climatizador de aire, ya que las piezas giratorias podrían provocar lesiones. Las fugas de gas refrigerante pueden causar un incendio. Por razones de seguridad, asegúrese de apagar el climatizador de aire y desconectar la alimentación antes de realizar la limpieza o el servicio. Extraiga el enchufe de la toma de corriente, apague el disyuntor o desconecte el sistema de desconexión de la alimentación utilizado para aislar el climatizador de aire del suministro eléctrico principal, en caso de emergencia. Los usuarios no deben limpiar el interior de las unidades exterior e interior. La limpieza debe realizarla un especialista o distribuidor autorizados. En caso de que este aparato funcione incorrectamente, no lo repare usted mismo. Póngase en contacto con el distribuidor de ventas o servicios para solicitar una reparación. Los siguientes símbolos utilizados en este manual informan de estados potencialmente peligrosos para el usuario, el personal de mantenimiento o para el dispositivo: ADVERTENCIA Este símbolo hace referencia a un riesgo o una práctica insegura que pueden ocasionar graves lesiones personales o la muerte. PRECAUCIÓN Este símbolo hace referencia a un riesgo o una práctica insegura que pueden ocasionar lesiones personales o daños en el producto o la propiedad.Acciones prohibidasCuestiones que deben tenerse en cuentaLe agradecemos la compra de este producto Panasonic.Este producto es una unidad interior de un climatizador de aire comercial.Se incluyen las instrucciones de instalación.• Lea estas Instrucciones de funcionamiento detenidamente antes de usar el climatizador de aire. Si aún así tiene problemas o dicultades, solicítele ayuda a su distribuidor.• Este climatizador de aire está diseñado para ofrecerle comodidad en sus habitaciones. Utilice este dispositivo únicamente para el n para el que está diseñado, según lo descrito en estas Instrucciones de funcionamiento. ADVERTENCIA OI_00_F569714_EU_all.indb 14 2014-10-30 11:06:3315 ESPAÑOL Este dispositivo está diseñado para ser utilizado por usuarios expertos o formados en tiendas, en industria ligera y en granjas, o para uso comercial por parte de personas que no tengan una preparación especíca. Este dispositivo puede ser utilizado por personas a partir de 8 años de edad, y por personas con capacidades físicas, sensoriales o mentales o falta de experiencia y conocimiento, siempre que hayan recibido supervisión o instrucciones en relación al uso del dispositivo de forma segura y entiendan los riesgos que dicho uso conlleva. Mantenga la salida de aire y la alarma de incendio a 1,5 m de la unidad como mínimo. No refrigere ni calefacte la sala demasiado si hay niños pequeños o inválidos en la misma. No apague y encienda el climatizador de aire desde el interruptor de alimentación principal. Utilice el botón de encendido y apagado. No pegue nada en la salida de aire de la unidad exterior. Resulta peligroso, dado que el ventilador gira a alta velocidad. No toque la entrada de aire ni las aladas aletas de aluminio de la unidad exterior. Podría resultar herido. No se siente ni se suba en la unidad. Podría caerse accidentalmente. No coloque ningún objeto en la CARCASA DEL VENTILADOR. Podría resultar herido, y la unidad podría dañarse. Proporcione una toma de corriente que vaya a utilizarse exclusivamente para cada unidad, e instale un elemento de desconexión de la alimentación, un disyuntor de fugas a tierra (ELCB) o un dispositivo de corriente residual (RCD) a modo de protección contra sobrecorriente en la línea exclusiva. Proporcione una toma de corriente que pueda utilizarse exclusivamente para cada unidad; desconexión completa signica disponer de separación de contacto en todos los polos del cableado jo, de acuerdo con las normas de cableado. Para evitar posibles peligros derivados de fallos del aislamiento deberá conectarse la unidad a tierra. No utilice cables modicados, empalmados, cables de extensión ni cables no especicados, para evitar sobrecalentamientos e incendios. Deje de usar el producto en cuanto se produzca cualquier tipo de anomalía o fallo, y desconecte el enchufe o desactive el interruptor de alimentación y el disyuntor. (Riesgo de humo/incendio/descarga eléctrica) Ejemplos de anomalía o fallo: p. 82

El ELCB se activa frecuentemente.

Cuando se enciende, el dispositivo a veces no se pone en marcha.

Cuando el cable se mueve, la alimentación se desconecta.

Durante el funcionamiento se detecta olor a quemado o ruido anómalo.

La carcasa está deformada o demasiado caliente.

Se producen fugas de agua desde la unidad interior.

El cable de alimentación o el enchufe están demasiado calientes.

No puede controlarse la velocidad del ventilador.

La unidad deja de funcionar inmediatamente, incluso cuando se enciende para su funcionamiento.

El ventilador no se detiene, incluso aunque se ha detenido la unidad. Póngase en contacto inmediatamente con su distribuidor local para solicitar tareas de mantenimiento o reparación.

ADVERTENCIA PRECAUCIÓN

• Durante tormentas, el compresor podría detenerse ocasionalmente. Esto no se trata de un fallo mecánico. Transcurridos unos minutos, la unidad se recuperará automáticamente.• El texto en inglés constituye las instrucciones originales. El resto de los idiomas son traducciones de las instrucciones originales. Información importante relativa al refrigerante empleado Este producto contiene gases de efecto invernadero uora-dos cubiertos por el Protocolo de Kioto. No emita gases a la atmósfera.Tipo de refrigerante: R410AValor de GWP (1) : 1975 (1) GWP = potencial de calentamiento globalEs posible que deban realizarse inspecciones periódicas en busca de fugas de refrigerante en función de la legislación europea o local. Póngase en contacto con su distribuidor local para obtener más información. AVISO OI_00_F569714_EU_all.indb 15 2014-10-30 11:06:3416 Precauciones de uso Instalación

Este climatizador de aire debe ser instalado correctamente por técnicos de instalación cualicados, de acuerdo con las Instrucciones de instalación incluidas con la unidad. Antes de realizar la instalación, compruebe que el voltaje de suministro eléctrico de su casa u ocina sea el mismo que el voltaje indicado en la placa de características. ADVERTENCIA Evite las siguientes ubicaciones a la hora de efectuar la instalación.

Ubicaciones en las que exista humo o gas combustible. Lugares a temperaturas extremadamente altas, como un invernadero. Lugares en los que haya objetos que generen un calor excesivo. Atención:

Evite instalar la unidad exterior en lugares en los que el agua salada del mar pueda salpica directamente sobre ella, así como también en entornos con aire sulfuroso, cerca de un spa. (Para proteger el climatizador de aire de la corrosión). Cableado

Todo el cableado realizado debe cumplir con la normativa eléctrica local. (Consulte a su distribuidor o a un técnico cualicado para obtener más información). Todas las unidades deben conectarse a tierra correctamente, mediante un cable de conexión a masa (o a tierra) o a través del cableado de suministro. El cableado debe realizarlo un electricista cualicado. Preparación del funcionamiento Encienda la alimentación eléctrica 5 horas antes de que la unidad empiece a funcionar. (Para el calentamiento) Deje la alimentación eléctrica activada para un uso continuo.

NOTA Extraiga el enchufe de la toma de corriente, apague el disyuntor o desconecte el sistema de desconexión de la alimentación utilizado para aislar el climatizador de aire del suministro eléctrico principal cuando no vaya a usarse durante un periodo de tiempo prolongado. Condiciones de funcionamiento Utilice este climatizador de aire en el siguiente intervalo de temperatura.Unidad exteriorIntervalo de temperatura interiorIntervalo de temperatura exterior *1mini (tipo LE1)Refrigeración 14 °C ~ 25 °C (*TBH) -10 °C ~ 46 °C (*TBS)Calefacción16 °C ~ 30 °C (*TBS) -20 °C ~ 18 °C (*TBH)2WAY (tipo ME1)Refrigeración 14 °C ~ 25 °C (*TBH) -10 °C ~ 43 °C (*TBS)Calefacción16 °C ~ 30 °C (*TBS) -25 °C ~ 15 °C (*TBH)3WAY (tipo MF2)Refrigeración 14 °C ~ 25 °C (*TBH) -10 °C ~ 46 °C (*TBS)Calefacción15 °C ~ 30 °C (*TBS) -20 °C ~ 18 °C (*TBH)Refrigeración y calefacción -10 °C ~ 24 °C (*TBS)*TBS: temperatura de bulbo seco *TBH: temperatura de bulbo húmedo*1: Rango de temperatura de la unidad para Europa. Consejos prácticos para ahorrar energía

No bloquee la entrada ni la salida de aire de la unidad.(Si obstruye alguna de las dos, la unidad no funcionará correctamente y se producirán fallos de funcionamiento). Durante el funcionamiento de refrigeración, utilice cortinas o persianas para evitar que la luz solar directa entre a la sala.

Mantenga siempre limpio el ltro de aire.(Si el ltro está obstruido, el rendimiento de la unidad será menor). → “Mantenimiento” (P.18) Para impedir que el aire acondicionado se escape, mantenga las ventanas, las puertas y otras aberturas cerradas.Información para los usuarios sobre la recopilación y el desecho de dispositivos antiguos y pilas usadas a aparición de estos símbolos en los productos, en los envases o en la documentación que acompaña al producto signica que los productos eléctricos y electrónicos usados, así como las pilas, no deben mezclarse con los residuos domésticos generales.Para que el tratamiento, la recuperación y el reciclado de las pilas y de los productos usados se realice de la forma correcta, trasládelos a los puntos de recopilación aplicables, cumpliendo con la legislación vigente en su país y con las directivas 2002/96/CE y 2006/66/CE.Al deshacerse correctamente de los productos y de las pilas correctamente, colaborará a ahorrar valiosos recursos y a evitar posibles efectos negativos para la salud humana y el medio ambiente, que podrían surgir a raíz de una manipulación inadecuada de los residuos.Si desea obtener más información sobre la recopilación y el reciclado de pilas y de productos usados, póngase en contacto con su ayuntamiento, con su servicio de basuras o con el punto de venta en el que adquirió los productos.Podrían aplicarse multas por el desecho inadecuado de estos residuos, de acuerdo con la legislación de su país.Para usuarios profesionales de la Unión Europea Si desea deshacerse de sus dispositivos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para obtener más información.[Información sobre desecho en otros países situados fuera de la Unión Europea] Estos símbolos tienen validez exclusivamente en la Unión Europea. Si desea deshacerse de estos productos, póngase en contacto con la autoridad local o con su distribuidor, y pregúnteles cuál es el método de desecho adecuado. Nota para el símbolo de la batería (ejemplos de dos símbolos inferiores):Este símbolo podría utilizarse junto con un símbolo de producto químico. En este caso, cumple con el requisito establecido por la Directiva sobre el producto químico en cuestión. OI_00_F569714_EU_all.indb 16 2014-10-30 11:06:3517 ESPAÑOL Nombres de las piezas UNIDAD INTERIOR Brida del conducto del lado de entrada de aire (posterior)Drenaje de aguaCaja eléctrica Opcional Mando a distancia inalámbrico N.º de modeloCZ-RTC2 Mando a distancia del temporizador N.º de modeloCZ-RTC3Lea las instrucciones de funcionamiento incluidas con el mando a distancia. Mando a distancia con cable de altas prestaciones N.º de modeloCZ-RWSK2N.º de modeloCZ-RWSC3 Funcionamiento

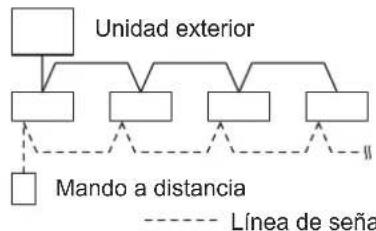

Control de grupo La función de control de grupo resulta óptima para controlar varios climatizador de aire presentes en una única sala de gran tamaño. Es posible conectar hasta 8 unidades. Todas las unidades interiores funcionarán en el mismo modo, variando solo la dirección del caudal de aire. Utilice el sensor de temperatura de la unidad interior.Unidad exteriorMando a distanciaLínea de señal NOTA Para obtener más información, consulte las Instrucciones de funcionamiento incluidas con el mando a distancia opcional. Mecanismo de funcionamiento

Rendimiento de calefacción

Como este climatizador de aire utiliza el aire exterior para la calefacción, su rendimiento de calefacción disminuye a medida que baja la temperatura exterior.(Debido al sistema de bomba de calor).→ En caso de ser así, utilice otro aparato de calefacción.

Este dispositivo podría iniciar el funcionamiento de descongelación para derretir la escarcha formada en la unidad exterior.

Comienza la descongelación : El ventilador de la unidad interior se detiene (o la velocidad pasa a ser extremadamente baja).→ Aparece “ ” (ESPERA).

Tras varios minutos se reanuda el funcionamiento de calefacción : El ventilador de la unidad interior permanece detenido (o funciona a muy baja velocidad) hasta que la bobina del intercambiador de calor interior se calienta lo su ciente.→ Aparece “ ” (ESPERA).

La descongelación ha concluido : El ventilador de la unidad interior comienza a funcionar.→ Desaparece “ ” (ESPERA).

Funcionamiento ‘‘SECADO’’

Cuando la temperatura de la sala alcanza el nivel establecido, la unidad exterior repite el ciclo de encendido y apagado de forma automática. Cuando la unidad exterior se apague, el ventilador de la unidad interior también se detendrá.(Para evitar que la humedad de la sala aumente de nuevo). Cuando existen más posibilidades de que la temperatura de la sala alcance el nivel establecido, la velocidad del ventilador se ajusta automáticamente a ‘‘brisa’’ (viento ligero). El funcionamiento en el modo ‘‘SECADO’’ no puede utilizarse si la temperatura exterior es de 15 °C o menos.

Si se producen fallos de alimentación cuando la unidad está en funcionamiento Cuando la unidad reanuda el funcionamiento automáticamente después de un fallo temporal del suministro eléctrico, emplea los mismos ajustes que presentaba cuando se desconectó la alimentación.

Modo de funcionamiento.

Velocidad del ventilador

Alta /Media /Baja /Auto OI_00_F569714_EU_all.indb 17 2014-10-30 11:06:3918 ADVERTENCIA

Por motivos de seguridad, no olvide apagar el climatizador de aire y desconectarlo antes de efectuar tareas de limpieza. (De lo contrario podrían producirse descargas eléctricas o lesiones físicas debido a la alta velocidad de giro del ventilador). No vierta agua sobre la unidad interior. (Si lo hace, podría dañar los componentes internos y generar un riesgo de descarga eléctrica). Mantenimiento Síntoma Causa Acción El climatizador de aire no funciona, a pesar de que la alimentación está activada. Fallo de alimentación o situación posterior a fallo de alimentaciónPulse el botón de encendido y apagado en el mando a distancia.El botón de funcionamiento (alimentación) está desactivado.• Si el disyuntor está desactivado, encienda la alimentación.• Si el disyuntor ha saltado, póngase en contacto con su distribuidor sin activarlo.El fusible está fundido. Póngase en contacto con su distribuidor. Rendimiento bajo de la refrigeración o la calefacción La entrada o la salida de aire de las unidades interior y exterior están obstruidas por el polvo.Retire el polvo.Conguración incorrecta de temperaturaConsulte “Consejos prácticos para ahorrar energía”. (P.16)La sala está expuesta a la luz solar directa en el modo de refrigeración.Las puertas o las ventanas están abiertas.El ltro de aire está bloqueado. Póngase en contacto con su distribuidor.Demasiadas fuentes de calor en la sala en el modo de refrigeración.Utilice fuentes de calor mínimas y en breves periodos de tiempo.Demasiadas personas en la sala en el modo de refrigeración.Baje el ajuste de temperatura. Si el climatizador de aire sigue sin funcionar correctamente incluso después de comprobar cada uno de los aspectos indicados en “Antes de solicitar tareas de servicio” y “Localización y resolución de problemas”

Detenga la unidad inmediatamente y apáguela. A continuación, póngase en contacto con su distribuidor e informe del número de serie y del síntoma. También debe informar de si aparece la marca de inspección y las letras E, F, H, L, P en combinación con los números, en la pantalla LCD del mando a distancia. Nunca repare su climatizador de aire usted mismo, ya que es muy peligroso. Antes de solicitar tareas de servicio PRECAUCIÓN

No utilice nunca disolventes ni productos químicos agresivos. Igualmente, no limpie las piezas de plástico con agua demasiado caliente. (Si lo hace, podría provocar deformaciones o cambios de color). Algunos bordes metálicos y aletas están muy alados. Cuando toque estas piezas, tenga cuidado. (Podría provocarse lesiones físicas). Utilice un taburete o escalera rmes al limpiar una unidad interior instalada en altura.No intente limpiar usted mismo el interior de la unidad.Consulte el apartado “Mantenimiento y limpieza” de las Instrucciones de instalación. OI_00_F569714_EU_all.indb 18 2014-10-30 11:06:3919 ESPAÑOL Localización y resolución de problemas Síntoma Causa/Medida Unidad interior Ruido Se escucha ruido similar a corrientes de agua antes o durante el funcionamiento de la unidad.

• Ruido de líquido refrigerante uyendo por el interior de la unidad

• Ruido de agua de drenaje a través del tubo de drenaje Se escuchan crujidos durante el funcionamiento o al cesar el funcionamiento de la unidad. Ruido provocado por el cambio de temperatura de las piezas Durante el funcionamiento, el aire descargado presenta olores.

• Se descargan componentes de olor interiores, olor a cigarro y olor a cosméticos acumulados en el climatizador de aire y su aire.

• El interior de la unidad está sucio. (Póngase en contacto con su distribuidor). Se acumulan gotas cerca de la salida de aire durante el funcionamiento en el modo de refrigeración.

• La humedad interna se refrigera mediante aire frío, y se acumula en forma de gotas de rocío. Aparece niebla durante el funcionamiento en el modo de refrigeración.

• Si el climatizador de aire se ha instalado en lugares como restaurantes, en los que existen grandes cantidades de rocío de aceite, es necesario realizar una limpieza, porque el interior de la unidad (el intercambiador de calor) está sucio. (Póngase en contacto con su distribuidor). Aparece niebla durante el funcionamiento en el modo de calefacción.

• Está en curso la operación de descongelación. El ventilador gira durante un tiempo, incluso a pesar de que la unidad deja de funcionar.

• La rotación del ventilador hace que el proceso de funcionamiento se realice con suavidad.

• El ventilador podría girar para secar el intercambiador de calor, en función del ajuste. Se descarga polvo.

• Se descarga el polvo acumulado dentro de la unidad interior. Unidad exterior La unidad no funciona (Cuando el dispositivo se enciende inmediatamente/Cuando el funcionamiento se detiene y se reanuda inmediatamente)

• La unidad no comienza a funcionar durante un tiempo aproximado de 3 minutos, ya que está activado el circuito de protección del compresor. Aparece ruido durante el funcionamiento en el modo de calefacción.

• Está en curso la operación de descongelación. La unidad emite vapor durante el funcionamiento en calefacción. El ventilador sigue girando, incluso después de detenerse el funcionamiento con el mando a distancia.

• El n de esta función es que el funcionamiento sea uido. Compruebe antes de consultar o solicitar tareas de servicio. OI_00_F569714_EU_all.indb 19 2014-10-30 11:06:3920
