РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S36MM1E5A PANASONIC

62 ~ 67 Перед использованием этого устройства внимательно прочитайте настоящую инструкцию по эксплуатации и сохраните ее для дальнейших справок.

Изберете: ОТОПЛЕНИЕ /ИЗСУШАВАНЕ /ОХЛАЖДАНЕ /ВЕНТИЛАЦИЯ /АВТОМАТИЧНО .

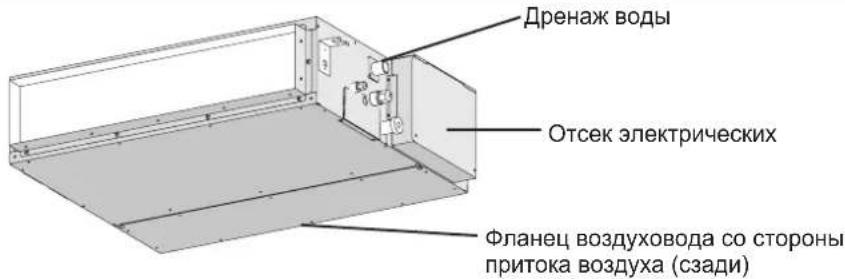

Меры предосторожности Информация об изделии При возникновении проблем или вопросов относительно кондиционера вам понадобится следующая информация. Модель и серийный номер указаны на паспортной табличке на крышке отсека электрических компонентов.Модель № Серийный № Дата приобретенияАдрес дилераНомер телефона Проконсультируйтесь с уполномоченным дилером или специалистом относительно использования указанного типа хладагента. Использование хладагента, отличного от указанного, может привести к повреждению изделия, разрыву, получению травмы и т.п. Данный кондиционер не оснащен вентилятором для подачи свежего воздуха снаружи. При использовании в помещении газовых или масляных нагревательных приборов, расходующих большое количество кислорода в воздухе, необходимо регулярно открывать двери

Иначе существует опасность удушья в случае падения концентрации кислорода. Ни в коем случае не используйте и не храните рядом с кондиционером бензин или другие горючие вещества или жидкости — это очень опасно. Запрещается использовать данное устройство в потенциально взрывоопасной атмосфере. Ни в коем случае не прикасайтесь к устройству влажными руками. Запрещается вставлять пальцы или другие предметы во внутренний или внешний блок кондиционера, вращающиеся части могут привести к возникновению травмы. Утечка газообразного хладагента может привести к возгоранию. В целях безопасности перед очисткой или сервисным обслуживанием обязательно выключите кондиционер и отключите питание. Извлеките вилку питания из розетки, выключите прерыватель или выключите подачу питания, чтобы изолировать кондиционер от цепи питания в случае аварийной ситуации. Не допускайте, чтобы пользователи выполняли очистку внутри внутренних и внешних блоков. Обратитесь к уполномоченному дилеру или специалисту по очистке. В случае нарушения работы устройства не ремонтируйте его самостоятельно. Свяжитесь с местным дилером по продажам или сервисному обслуживанию для проведения ремонта. Следующие символы, используемые в данной инструкции, предупреждают о потенциально опасных условиях для пользователей, обслуживающего персонала или данного устройства: ПРЕДУПРЕЖДЕНИЕ Данный знак используется для обозначения опасного или ненадежного порядка действий, который может привести к получению тяжелых травм или смерти. ПРЕДОСТЕРЕЖЕНИЕ Данный знак используется для обозначения опасного или ненадежного порядка действий, который может привести к получению травм или повреждению имущества.Запрещенные действияУказания, которые необходимо соблюдатьБлагодарим за покупку данного изделия Panasonic.Данное изделие представляет собой внутренний блок кондиционера.Инструкция по установке прилагается.• Внимательно прочтите данное Руководство по эксплуатации перед использованием кондиционера. Если вы всё-таки столкнетесь с трудностями или проблемами, проконсультируйтесь с дилером для получения помощи. Данный кондиционер предназначен для создания комфортных условий в помещении. Используйте его только по назначению, как описано в данном Руководстве по эксплуатации. ПРЕДУПРЕЖДЕНИЕ OI_00_F569714_EU_all.indb 62 2014-10-30 11:07:3263 Данное устройство предназначено для использования опытными или обученными пользователями в магазинах, не предприятиях легкой промышленности или сельскохозяйственных предприятиях, либо для коммерческого использования неспециалистами. Настоящее устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточными опытом или осведомленностью, за исключением случаев, когда они находятся под наблюдением или получают инструкции относительно использования устройства от лица, отвечающего за их безопасность. Необходимо следить за детьми, чтобы они не играли с устройством. Пожарная сигнализация и выходные отверстия воздуховодов должны располагаться на расстоянии как минимум 1,5 м от блока. Не охлаждайте и не нагревайте помещение слишком сильно, если в нем находятся младенцы или инвалиды. Не включайте и не выключайте кондиционер с помощью выключателя питания. Используйте кнопку ВКЛ/ВЫКЛ

Не вставляйте каких-либо предметов в выходное отверстие внешнего блока. Это опасно, поскольку вентилятор вращается с высокой

Не прикасайтесь к воздухозаборнику или острому алюминиевому оребрению внешнего блока. Это может привести к получению травмы. Не садитесь и не становитесь на блок. Это может привести к неожиданному падению. Не вставляйте предметы в КОРПУС ВЕНТИЛЯТОРА. Это может привести к получению травмы и повреждению блока. Предусмотрите, чтобы для каждого блока использовалась отдельная штепсельная розетка, выключатель питания, прерыватель цепи при утечке на землю (ELCB) или устройство защиты от токов замыкания на землю (RCD) для защиты от перегрузки по току. Предусмотрите, чтобы для каждого блока использовалась отдельная штепсельная розетка, а в стационарную электрическую проводку было встроено устройство полного разъединения с разделением контактов на всех полюсах в соответствии с правилами подключения проводки. Для предотвращения возможных опасностей в случае нарушения изоляции блок следует заземлить. Запрещается использовать модифицированный шнур, соединительный нур, удлинитель или непредусмотренный шнур во избежание перегрева и возгорания. Прекратите использование изделия при возникновении любого отклонения/ неисправности и извлеките вилку питания или выключите выключатель питания и прерыватель. (Риск появления дыма/возгорания/ поражения электрическим током) Примеры отклонения/неисправности:

Часто срабатывает ELCB.

Изделие иногда не начинает работать при включении.

Иногда питание выключается при перемещении шнура.

Во время работы возникает запах горения или аномальный шум.

Деформация или аномально высокая температура корпуса.

Утечка воды из внутреннего блока.

Аномально высокая температура шнура или вилки питания.

Нарушено управление скоростью вентилятора.

Блок прекращает работу непосредственно после включения.

Вентилятор не останавливается даже в случае прекращения работы. Немедленно свяжитесь с местным дилером для проведения обслуживания/ремонта. ПРЕДУПРЕЖДЕНИЕ ПРЕДОСТЕРЕЖЕНИЕ

Иногда компрессор может останавливаться во время грозы. Это не является механической неисправностью. Устройство автоматически возобновит работу через несколько минут. Текст на английском языке является оригинальной инструкцией. Текст на других языках является переводом оригинальной инструкции. Важная информация относительно использования хладагента Данное изделие содержит фторированные парниковые газы, на которые распространяется действие Киотского протокола. Не допускайте выброса газов в атмосферу. Тип хладагента: R410AЗначение GWP (1) : 1975 (1) GWP = потенциал глобального потепленияВ зависимости от европейского или местного законодательства могут потребоваться периодические осмотры на отсутствие утечек хладагента. Для получения более подробной информации обращайтесь к местному дилеру. УВЕДОМЛЕНИЕ OI_00_F569714_EU_all.indb 63 2014-10-30 11:07:3364 Меры предосторожности во время использования

Установка данного кондиционера должна быть надлежащим образом выполнена квалифицированными специалистами по установке в соответствии с Инструкциями по установке, прилагаемыми к устройству. Перед установкой убедитесь, что напряжение электросети в вашем доме или офисе совпадает с указанным на паспортной табличке. ПРЕДУПРЕЖДЕНИЕ Избегайте установки в следующих местах.

Места, в которых присутствует дым или горючий газ. Также места с очень высокой температурой, например, теплицы. Места, где установлено оборудование, выделяющее большое количество тепла.

Избегайте установки внешнего блока в местах, где на него может попадать соленая морская вода или воздух, содержащий серу во время спа-процедур. (Для защиты кондиционера от сильной коррозии)

Вся проводка должна соответствовать местным правилам эксплуатации и обслуживания электрических установок.(Для получения подробной информации проконсультируйтесь с дилером или квалифицированным электриком.) Каждый блок должен быть надлежащим образом заземлен с помощью заземляющего (или заземленного) провода или с помощью проводки питания. Прокладка проводки должна быть выполнена квалифицированным электриком. Подготовка к работе Включите питание за 5 часов до начала работы. (Для прогрева) Оставляйте питание ВКЛ при непрерывном использовании.

Извлеките вилку питания из розетки, выключите прерыватель или выключите подачу питания, чтобы изолировать кондиционер от цепи питания в случае перерыва в использовании на длительное время. Условия эксплуатации Используйте кондиционер в следующем диапазоне температуры.Внешний блокДиапазон температуры внутри помещенияДиапазон наружной температуры *1mini (тип LE1)Охлаждение 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)Обогрев 16°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)2WAY (тип ME1)Охлаждение 14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)Обогрев 16°C ~ 30°C (*DBT) -25°C ~ 15°C (*WBT)3WAY (тип MF2)Охлаждение 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)Обогрев 15°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)Охлаждение и обогрев― -10°C ~ 24°C (*DBT)*DBT: Температура сухого термометра*WBT: Температура влажного термометра*1: Это температурный диапазон блока для Европы. Советы по энергосбережению

Не перекрывайте вход и выход воздуха блока. (Наличие препятствий приведет к нарушению функционирования блока и возникновению неисправности.) Во время операции охлаждения используйте тенты, жалюзи или шторы для предотвращения попадания в помещение прямых солнечных лучей.

Всегда поддерживайте воздушный фильтр в чистом состоянии. (Засорение фильтра приведет к ухудшению работы блока.) → “Обслуживание” (С.66) Для предотвращения утечки охлажденного воздуха держите окна, двери и любые другие проемы закрытыми.Информация для пользователей относительно сбора и утилизации старого оборудования и использованных батарейДанные символы на изделиях, упаковке и/или сопровождающих документах означают, что использованные электрические и электронные изделия и батареи не должны утилизироваться вместе с обычными бытовыми отходами.Для надлежащего обращения, восстановления и переработки старых изделий и использованных батарей сдавайте их в соответствующие точки сбора в соответствии с национальным законодательством и Директивами 2002/96/EC и 2006/66/EC.Путем правильной утилизации этих изделий и батарей вы поможете сохранить ценные ресурсы и предотвратить любое потенциальное отрицательное воздействие на здоровье человека и окружающую среду, которое в противном случае может возникнуть из-за ненадлежащего обращения с отходами.Для получения дополнительной информации о сборе и переработке старых изделий и батарей обращайтесь в местные органы власти, службу утилизации отходов или в торговую точку, где были приобретены данные изделия.В соответствии с национальным законодательством за неправильную утилизацию данных отходов может налагаться штраф.Для бизнес-пользователей в Европейском союзе Если вы хотите утилизировать электрическое и электронное оборудование, свяжитесь с дилером или поставщиком для получения дополнительной информации.[Информация по утилизации в других странах за пределами Европейского союза] Данные символы действительны только в Европейском союзе. Если вы хотите утилизировать данные изделия, обратитесь в местные органы власти или к дилеру для получения информации о правильном способе утилизации. Примечание для символа на батарее (два нижних примера символов):Данный символ может использоваться в сочетании с символом химического элемента. В этом случае он соответствует требованиям, установленным Директивой для данного химического элемента. OI_00_F569714_EU_all.indb 64 2014-10-30 11:07:3465 Названия деталей ВНУТРЕННИЙ БЛОК Фланец воздуховода со стороны притока воздуха (сзади)Дренаж водыОтсек электрических Дополнительно Беспроводной пульт дистанционного

Модель №CZ-RTC2 Пульт дистанционного управления таймером Модель №CZ-RTC3Прочтите руководство по эксплуатации, прилагаемое к пульту дистанционного управления. Проводной пульт дистанционного управления с высокими техническими характеристиками Модель №CZ-RWSK2Модель №CZ-RWSC3

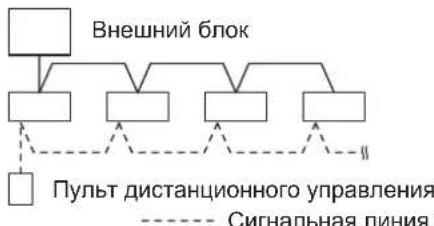

Групповое управление Функция группового управления предназначена для управления несколькими кондиционерами в одном большом помещении.

Можно соединить до 8 блоков.

Управление всеми внутренними блоками в одном режиме, за исключением направления воздушного потока.

Используйте датчик температуры внутреннего блока.Внешний блокПульт дистанционного управленияСигнальная линия

Для получения подробной информации см. Инструкцию по эксплуатации, прилагаемую к дополнительному пульту дистанционного управления. Механизм управления

Эффективность обогрева

Поскольку данный кондиционер использует для обогрева наружный воздух, его эффективность в режиме обогрева снижается с понижением наружной температуры.(В силу принципа действия теплового насоса) В этом случае воспользуйтесь другим нагревательным прибором.

Данное устройство может начать операцию размораживания для оттаивания инея, образовавшегося во внешнем блоке.

Начнется размораживание

Вентилятор внутреннего блока остановится (или если скорость станет очень низкой). Появится индикация “ ” (ОЖИДАНИЕ).

Операция обогрева возобновится через несколько минут

Вентилятор внутреннего блока будет оставаться остановленным (или будет вращаться с очень низкой скоростью) до тех пор, пока внутренний змеевик теплообменника достаточно не прогреется. Появится индикация “ ” (ОЖИДАНИЕ).

Размораживание завершено

Вентилятор внутреннего блока начнет работу. Индикация “ ” (ОЖИДАНИЕ) исчезнет.

После того, как температура внутри помещения достигнет установленного уровня, внешний блок будет автоматически повторять цикл включения и выключения. После выключения внешнего блока вентилятор внутреннего блока также остановится.(Для предотвращения повторного повышения влажности в помещении) Как только температура в помещении достигнет установленного уровня, скорость вентилятора будет установлена в положение ‘‘бриз’’ (легкий ветерок) автоматически. Операция ‘‘СУШКА’’ невозможна при наружной температуре 15 °C или ниже.

При возникновении сбоя питания во время работы блока При возобновлении блоком работы после временного сбоя питания он использует те же установки, которые использовались до отключения питания.

Выберите из вариантов: ОБОГРЕВ /СУШКА /ОХЛАЖДЕНИЕ /ВЕНТИЛЯЦИЯ /АВТО .

Скорость вентилятора

Высокая /Средняя /Низкая /Авто OI_00_F569714_EU_all.indb 65 2014-10-30 11:07:3666 ПРЕДУПРЕЖДЕНИЕ

В целях безопасности перед очисткой обязательно выключите кондиционер и отключите питание. (В противном случае возможно поражение электрическим током или получение травмы из-за вращения вентилятора с высокой скоростью.) Не лейте воду на внутренний блок. (Это может привести к повреждению внутренних компонентов и возникновению опасности поражения электрическим током.) Обслуживание

неисправность Вероятная причина Метод устранения Кондиционер не работает несмотря на то, что питание

Перебои питания или последствия перебоев питанияНажмите кнопку ВКЛ/ВЫКЛ на пульте дистанционного управления.Кнопка включения (питания) выключена.• Если прерыватель выключен, включите питание.• Если сработал прерыватель, проконсультируйтесь с дилером, не включая его.Перегорел предохранитель. Обратитесь к дилеру.

эффективность охлаждения или

Входное или выходное отверстие для воздуха внутреннего и внешнего блоков засорено пылью.Удалите пыль.Ненадлежащие установки температурыСм. “Советы по энергосбережению”. (С.64)Помещение находится под воздействием прямых солнечных лучей в режиме охлаждения.Двери или окна открыты.Воздушный фильтр засорен. Обратитесь к дилеру.Слишком много источников тепла в помещении в режиме охлаждения.Используйте минимальное количество источников тепла в течение короткого времени.Слишком много людей в помещении в режиме охлаждения.Уменьшите установку температуры. Если кондиционер не будет работать надлежащим образом даже после проверки каждого пункта списка “Перед обращением в сервисный центр” и “Поиск и устранение неисправностей”

Немедленно остановите работу и выключите питание. Затем свяжитесь с местным дилером и сообщите ему серийный номер и возможную неисправность. Сообщите также о появлении значка проверки и букв E, F, H, L, P в сочетании с цифрами на ЖК-дисплее пульта дистанционного управления. Ни в коем случае не ремонтируйте кондиционер самостоятельно, поскольку это очень опасно. Перед обращением в сервисный центр ПРЕДОСТЕРЕЖЕНИЕ

Ни в коем случае не используйте растворители или сильные химические вещества. Также не вытирайте пластиковые детали очень горячей водой. (Это может привести к деформации или изменению цвета.) Некоторые края металлических деталей и оребрения являются острыми. Соблюдайте осторожность во время очистки этих деталей. (Это может привести к получению травмы.) Используйте прочную табуретку или лестницу при чистке внутреннего блока, установленного на высоте.Не пытайтесь производить очистку внутри блока самостоятельно.См. раздел “Уход и очистка” в инструкции по установке. OI_00_F569714_EU_all.indb 66 2014-10-30 11:07:3767

Поиск и устранение неисправностей Возможная неисправность Вероятная причина / Метод устранения Внутренний блок

Во время работы или после нее слышен звук, похожий на звук текущей

• Звук жидкого хладагента, текущего внутри блока

• Звук дренажной воды в дренажной трубе Слышно потрескивание во время работы или после ее остановки. Звук, возникающий из-за температурных изменений деталей Запах выходящего воздуха во время

• Внутри кондиционера накопились компоненты запахов помещения, сигаретного дыма и косметики, которые высвобождаются вместе с выходящим воздухом.

• Блок загрязнен внутри. (Обратитесь к дилеру.) Во время операции охлаждения рядом с выходным отверстием для воздуха скапливаются капли росы.

• Внутренняя влага охлаждается холодным воздухом и скапливается в виде капель росы. Возникает туман во время операции охлаждения.

• Если кондиционер был установлен в таких местах, как рестораны, где присутствует большое количество масляного тумана, необходимо провести очистку, поскольку загрязнен блок внутри (теплообменник). (Обратитесь к дилеру.) Возникает туман во время операции

• Выполняется операция размораживания. Вентилятор вращается некоторое время, несмотря на то, что работа остановлена.

• Вращение вентилятора обеспечивает равномерность

• В зависимости от установки вентилятор может вращаться для осушения теплообменника. Выпускается пыль.

• Выпускается пыль, скопившаяся внутри внутреннего блока. Внешний блок Не выполняется работа (Непосредственно после включения питания / В случае остановки и немедленного возобновления работы)

• Работа не начинается приблиз. в течение первых 3 минут, поскольку активирована схема защиты компрессора. Возникает шум во время операции

• Выполняется операция размораживания. Во время операции обогрева выпускается пар. Вентилятор продолжает вращаться даже после остановки работы с помощью пульта дистанционного управления.

• Это необходимо для обеспечения равномерной работы. Панасоник Корпорэйшн 1006 Кадома, Кадома Сити, Осака, Япония

ООО«ПанасоникРус», РФ, 115191, г. Москва, ул. Большая Тульская, д. 11, 3 этаж. тел. 8-800-200-21-00 Проверка перед обращением за консультацией или в сервисный центр. OI_00_F569714_EU_all.indb 67 2014-10-30 11:07:3768
