BEDIENUNGSANLEITUNG S36MM1E5A PANASONIC

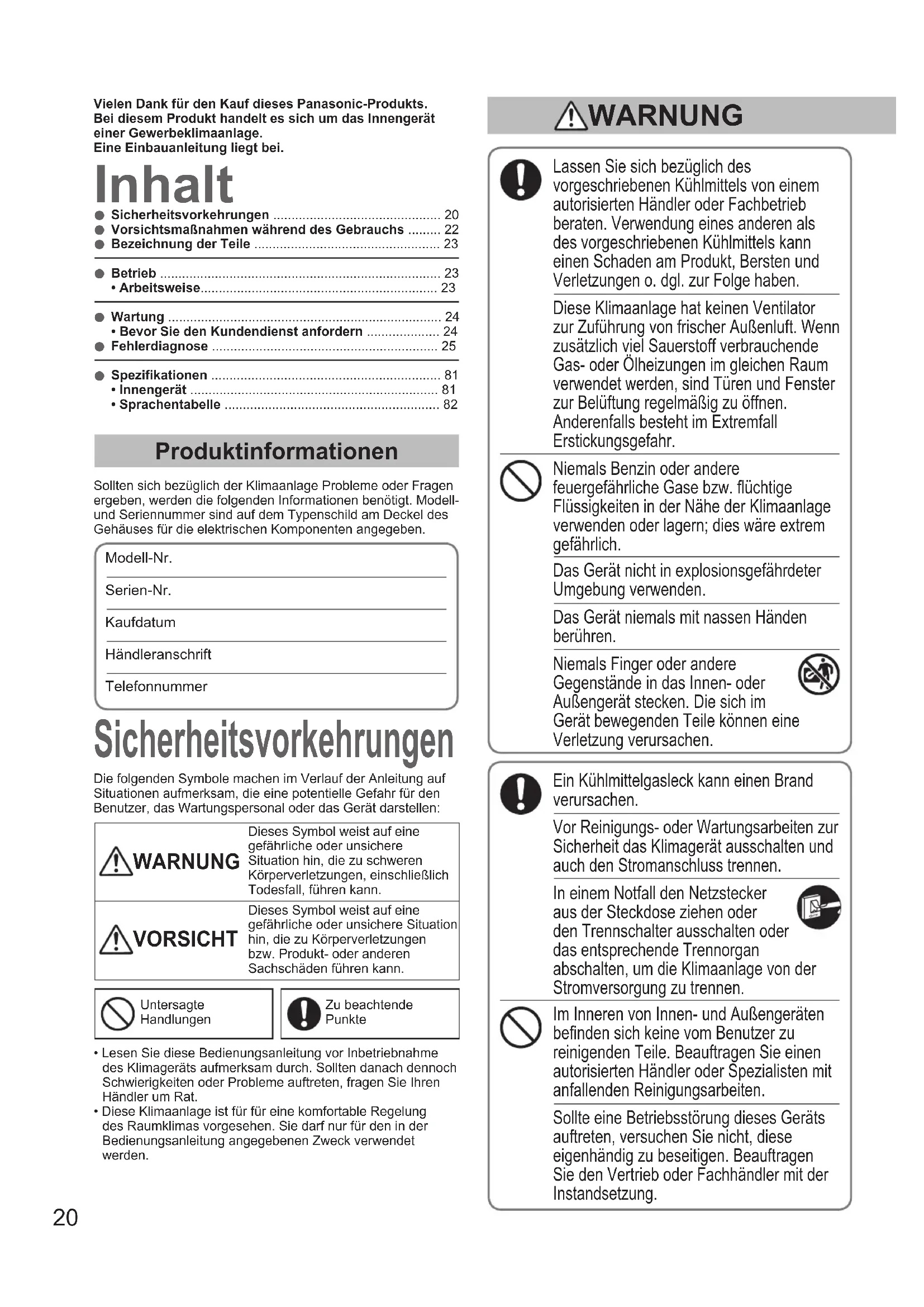

• Sicherheitsvorkehrungen p. 20
• Vorsichtsmaßnahmen während des Gebrauchs p. 22

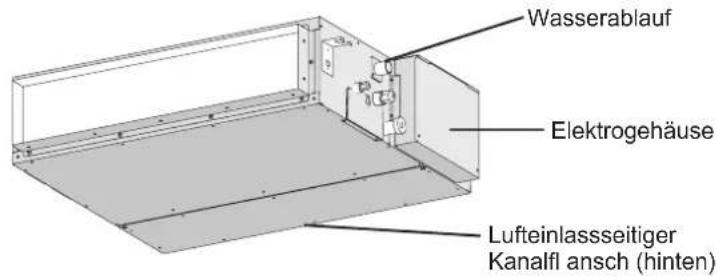

• Bezeichnung der Teile p. 23
• Betrieb p. 23
• • Arbeitsweise p. 23
• Wartung p. 24
• • Bevor Sie den Kundendienst anfordern p. 24
• Fehlerdiagnose p. 25
• Spezikationen p. 81
• • Innengerät p. 81
• • Sprachentabelle Inhalt Sicherheitsvorkehrungen Produktinformationen Sollten sich bezüglich der Klimaanlage Probleme oder Fragen ergeben, werden die folgenden Informationen benötigt. Modell- und Seriennummer sind auf dem Typenschild am Deckel des Gehäuses für die elektrischen Komponenten angegeben.Modell-Nr. Serien-Nr. KaufdatumHändleranschriftTelefonnummer Lassen Sie sich bezüglich des vorgeschriebenen Kühlmittels von einem autorisierten Händler oder Fachbetrieb beraten. Verwendung eines anderen als des vorgeschriebenen Kühlmittels kann einen Schaden am Produkt, Bersten und Verletzungen o. dgl. zur Folge haben. Diese Klimaanlage hat keinen Ventilator zur Zuführung von frischer Außenluft. Wenn zusätzlich viel Sauerstoff verbrauchende Gas- oder Ölheizungen im gleichen Raum verwendet werden, sind Türen und Fenster zur Belüftung regelmäßig zu öffnen. Anderenfalls besteht im Extremfall Erstickungsgefahr. Niemals Benzin oder andere feuergefährliche Gase bzw. üchtige Flüssigkeiten in der Nähe der Klimaanlage verwenden oder lagern; dies wäre extrem gefährlich. Das Gerät nicht in explosionsgefährdeter Umgebung verwenden. Das Gerät niemals mit nassen Händen berühren. Niemals Finger oder andere Gegenstände in das Innen- oder Außengerät stecken. Die sich im Gerät bewegenden Teile können eine Verletzung verursachen. Ein Kühlmittelgasleck kann einen Brand verursachen. Vor Reinigungs- oder Wartungsarbeiten zur Sicherheit das Klimagerät ausschalten und auch den Stromanschluss trennen. In einem Notfall den Netzstecker aus der Steckdose ziehen oder den Trennschalter ausschalten oder das entsprechende Trennorgan abschalten, um die Klimaanlage von der Stromversorgung zu trennen. Im Inneren von Innen- und Außengeräten benden sich keine vom Benutzer zu reinigenden Teile. Beauftragen Sie einen autorisierten Händler oder Spezialisten mit anfallenden Reinigungsarbeiten. Sollte eine Betriebsstörung dieses Geräts auftreten, versuchen Sie nicht, diese eigenhändig zu beseitigen. Beauftragen Sie den Vertrieb oder Fachhändler mit der Instandsetzung. Die folgenden Symbole machen im Verlauf der Anleitung auf Situationen aufmerksam, die eine potentielle Gefahr für den Benutzer, das Wartungspersonal oder das Gerät darstellen: WARNUNG Dieses Symbol weist auf eine gefährliche oder unsichere Situation hin, die zu schweren Körperverletzungen, einschließlich Todesfall, führen kann. VORSICHT Dieses Symbol weist auf eine gefährliche oder unsichere Situation hin, die zu Körperverletzungen bzw. Produkt- oder anderen Sachschäden führen kann.Untersagte HandlungenZu beachtende PunkteVielen Dank für den Kauf dieses Panasonic-Produkts.Bei diesem Produkt handelt es sich um das Innengerät einer Gewerbeklimaanlage.Eine Einbauanleitung liegt bei.• Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Klimageräts aufmerksam durch. Sollten danach dennoch Schwierigkeiten oder Probleme auftreten, fragen Sie Ihren Händler um Rat.• Diese Klimaanlage ist für für eine komfortable Regelung des Raumklimas vorgesehen. Sie darf nur für den in der Bedienungsanleitung angegebenen Zweck verwendet werden. WARNUNG OI_00_F569714_EU_all.indb 20 2014-10-30 11:06:4121 DEUTSCH Das Gerät ist für die Verwendung durch erfahrene oder geschulte Benutzer in Geschäften, in der Leichtindustrie und auf Bauernhöfen sowie für die gewerbliche Nutzung durch Laien vorgesehen. Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder hinsichtlich eines sicheren Betriebs unterwiesen werden und sich den potenziellen Gefahren bewusst sind. Feuermelder und Luftauslass mindestens 1,5 m vom Gerät entfernt einrichten. Den Raum nicht zu stark heizen oder kühlen, wenn Kleinkinder oder Kranke zugegen sind. Die Klimaanlage nicht mit dem Hauptstromversorgungsschalter ein- und ausschalten. Hierzu die EIN/AUS-Bedientaste verwenden. Keine Gegenstände in den Luftauslass des Außengeräts stecken. Dies ist gefährlich, das sich der Lüfter mit hoher Geschwindigkeit dreht. Den Lufteinlass oder die scharfen Aluminiumrippen des Außengeräts nicht berühren. Dies könnte eine Verletzung zur Folge haben. Nicht auf dem Gerät sitzen oder auf das Gerät steigen. Dies könnte einen Fall zur Folge haben. Keinen Gegenstand in das LÜFTERGEHÄUSE stecken. Dies könnte eine Verletzung zur Folge haben oder das Gerät beschädigen. Für den Anschluss jedes Geräts muss eine separate Steckdose vorhanden sein; innerhalb des ausschließlich für das Gerät verwendeten Stromversorgungskabels muss ein Trennschalter, ein FI-Schalter oder eine Fehlerstrom-Schutzeinrichtung zum Schutz gegen Überstrom vorhanden sein. Für jedes Gerät ist eine separate Steckdose vorzusehen, und den Verkabelungsbestimmungen gemäß muss in der Festverkabelung eine Möglichkeit zur vollständigen Abschaltung durch Kontakttrennung aller Pole bestehen. Um Stromschlaggefahr durch Isolierungsfehler zu vermeiden, muss das Gerät geerdet werden. Verwenden Sie keine abgeänderten Kabel, keine Mehrfachstecker, Verlängerungskabel oder Kabel ohne Spezikation, um ein Überhitzen und einen Brand zu vermeiden. Sollte irgendeine Funktionsstörung/ Fehlfunktion auftreten, stellen Sie den Betrieb ein und ziehen den Netzstecker oder schalten den Hauptschalter und Schutzschalter aus. (Gefahr von Rauchbildung/Feuer/ Stromschlag) Beispiele für Funktionsstörungen/ Fehlfunktionen: p. 82

Der FI-Schutzschalter löst häug aus.

Das Produkt läuft bisweilen nicht an, wenn es eingeschaltet wird.

Die Stromversorgung wird beim Bewegen des Kabels bisweilen unterbrochen.

Beim Betrieb macht sich ein Brandgeruch oder ein ungewöhnliches Geräusch bemerkbar.

Das Gehäuse weist Verformungen auf oder ist ungewöhnlich heiß.

Wasser tropft aus dem Innengerät.

Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.

Die Gebläsedrehzahl lässt sich nicht regeln.

Das Gerät bleibt nach dem Einschalten sofort stehen.

Das Gebläse kommt nach dem Ausschalten nicht zum Stillstand. Beauftragen Sie Ihren Händler umgehend mit den erforderlichen Wartungs-/ Reparaturarbeiten. WARNUNG VORSICHT

• Es kann vorkommen, dass der Betrieb des Kompressors bei Gewittern unterbrochen wird. Dies ist kein mechanischer Defekt. Das Gerät nimmt nach einigen Minuten automatisch den Betrieb wieder auf.• Die ursprünglichen Anweisungen wurden in englischer Sprache abgefasst. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals. Wichtige Hinweise zum verwendeten Kühlmittel Dieses Produkt enthält unter das Kyoto-Protokoll fallende uorierte Treibhausgase. Die Gase dürfen nicht in die Atmosphäre entweichen.Kühlmitteltyp: R410AGWP-Wert (1) : 1975 (1) GWP = TreibhauspotenzialRegelmäßige Überprüfungen auf Kühlmittellecks können je nach europäischer oder Örtlicher Gesetzgebung erforderlich sein. Bitte kontaktieren Sie Ihren Händler für weitergehende Informationen. ANMERKUNG OI_00_F569714_EU_all.indb 21 2014-10-30 11:06:4322 Vorsichtsmaßnahmen während des Gebrauchs Installation

Dieses Klimagerät von von einem qualizierten Installationsfachmann und in Übereinstimmung mit der dem Produkt beiliegenden Einbauanleitung installiert werden.

Vergewissern Sie sich vor der Installation, dass die Netzspannung der Stromversorgung in Ihrem Heim oder Büro mit der am Typenschild angegebenen Nennspannung übereinstimmt. WARNUNG Vermeiden Sie die Installation an den nachstehenden Orten.

Orte, an denen Rauch oder brennbare Gase vorhanden sind.Außerdem Orte, an denen extrem hohe Temperaturen herrschen, wie beispielsweise in einem Gewächshaus. Orte, wo Hitze entwickelnde Gegenstände eingesetzt bzw. abgestellt werden. Achtung:

Das Außengerät darf nicht an einem Ort aufgestellt werden, wo es Salzwasserspritzern oder schwefelhaltiger Luft, z.B. in der Nähe von Heilquellen, ausgesetzt ist. (Zum Schutz des Klimageräts vor starker Korrosion) Verkabelung

Alle Verkabelungsarbeiten müssen den örtlichen elektrischen Vorschriften entsprechen. (Einzelheiten erfahren Sie von Ihrem Fachhändler oder einem qualizierten Elektriker.) Jedes Gerät muss entweder über eine Erdleitung oder über die Netzzuleitung fachgerech geerdet werden. Verkabelungsarbeiten sind von einem qualizierten Elektriker auszuführen. Betriebsvorbereitungen Schalten Sie die Hauptstromversorgung 5 Stunden vor der Inbetriebnahme ein. (Zum Aufwärmen) Lassen Sie die Hauptstromversorgung bei fortgesetztem Betrieb eingeschaltet.

HINWEIS Wenn die Klimaanlage voraussichtlich längere Zeit nicht gebraucht wird, ziehen Sie den Netzstecker aus der Steckdose oder schalten den Trennschalter aus oder das entsprechende Trennorgang ab, um die Klimaanlage von der Stromversorgung zu trennen. Betriebsbedingungen Verwenden Sie dieses Klimagerät im nachstehenden Tempe-raturbereich.AußengerätInnentemperatur-bereichAußentemperatur-bereich mini (Typ LE1)Kühlen 14°C ~ 25°C (*FK) -10°C ~ 46°C (*TK)Heizen 16°C ~ 30°C (*TK) -20°C ~ 18°C (*FK)2WAY (Typ ME1)Kühlen 14°C ~ 25°C (*FK) -10°C ~ 43°C (*TK)Heizen 16°C ~ 30°C (*TK) -25°C ~ 15°C (*FK)3WAY (Typ MF2)Kühlen 14°C ~ 25°C (*FK) -10°C ~ 46°C (*TK)Heizen 15°C ~ 30°C (*TK) -20°C ~ 18°C (*FK)Kühlen & Heizen― -10°C ~ 24°C (*TK)*TK: Trockenkugeltemperatur *FK: Feuchtkugeltemperatur*1: Dies ist der Temperaturbereich des Geräts für Europa. Energiespartipps

Jede Blockierung des Luftein- und -auslasses des Geräts ist zu vermeiden. (Bei einer Blockierung wird das Gerät nicht gut funktionieren und kann sogar beschädigt werden.)

Verwenden Sie bei Kühlbetrieb Blenden, Rollos oder Vorhänge, damit Sonnenlicht nicht direkt in den Raum fällt.

Halten Sie den Luftlter stets sauber.(Ein verstopfter Filter beeinträchtigt die Leistung des Geräts.)→ “Wartung” (S. 24)

Fenster, Türen und andere Öffnungen geschlossen halten, damit die klimatisierte Luft nicht entweichen kann.Benutzerinformation zur Sammlung und Entsorgung von Altgeräten und verbrauchten Batterien iese Symbole auf den Produkten, den Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.Für weitere Informationen zu Sammlung und Recycling alter Produkte und Batterien wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihr örtliches Entsorgungsunternehmen oder die Verkaufsstelle, bei der Sie die Gegenstände gekauft haben.Landesvorschriften gemäß kann eine nicht ordnungsgemäße Entsorgung solcher Abfälle durch Bußgelder geahndet werden.Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich für weitere Informationen bitte an Ihren Händler oder Lieferanten.[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die vorschriftsmäßige Entsorgungsmethode ist. Hinweis zum Batteriesymbol (Beispiel mit chemischem Symbol):Dieses Symbol wird möglicherweise in Kombination mit einem chemischen Symbol verwendet. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. OI_00_F569714_EU_all.indb 22 2014-10-30 11:06:4523 DEUTSCH Bezeichnung der Teile INNENGERÄT Lufteinlassseitiger Kanal ansch (hinten)WasserablaufElektrogehäuse Sonderausstattung Drahtlose Fernbedienung Modell-Nr.CZ-RTC2 Timer-Fernbedienung Modell-Nr.CZ-RTC3Lesen Sie die mit der Fernbedienung gelieferte Bedienungsanleitung. Kabelfernbedienung Modell-Nr.CZ-RWSK2Modell-Nr.CZ-RWSC3 Betrieb

Gruppensteuerung Die Gruppensteuerung erlaubt den kombinierten Einsatz mehrerer Klimageräte in einem großen Raum. Bis zu 8 Geräte können für Gruppensteuerung verbunden werden. Die Innengeräte arbeiten dabei im gleichen Betriebsmodus, jedoch mit individuellen Luftstromrichtungen. Verwenden Sie den Temperatursensor des Innengeräts.AußengerätFernbedienungSignalleitung HINWEIS Einzelheiten nden Sie in der Bedienungsanleitung der als Sonderausstattung erhältlichen Fernbedienung. Arbeitsweise

Da dieses Klimagerät Außenluft zum Heizen nutzt, sinkt seine Heizleistung mit der Außentemperatur.(Aufgrund des Wärmepumpensystems)→ Verwenden Sie in diesem Fall ein anderes Heizgerät.

Das Gerät kann den Entfrostungsbetrieb automatisch starten, um Eisbildung im Außengerät zu beseitigen.

Entfrostung started : Das Gebläse des Innengeräts stoppt (oder läuft sehr langsam). ” (STANDBY) wird angezeigt.

Heizbetrieb wird nach einigen Minuten wieder aufgenommen : Das Gebläse des Innengeräts verbleibt im Stillstand (oder läuft sehr langsam), bis die Spule des Wärmetauschers im Innengerät sich ausreichend aufgewärmt hat. ” (STANDBY) wird angezeigt.

Entfrostung abgeschlossen : Das Gebläse des Innengeräts läuft an. ” (STANDBY) verschwindet.

Entfeuchtungsbetrieb (DRY)

Sobald die Raumtemperatur den eingestellten Wert erreicht, wird das Außengerät automatsich zyklisch ein- und ausgeschaltet. Beim Ausschalten des Außengeräts stoppt gleichzeitig das Gebläse des Innengeräts.(Zur Vermeidung einer erneuten Zunahme der Luftfeuchtigkeit im Raum) Wenn die Raumtemperatur sich an den eingestellten Wert annähert, wird die Gebläsedrehzahl automatisch auf “Brise” (schwacher Luftstrom) herabgesetzt. Bei Außentemperaturen von 15 °C oder weniger ist ein Entfeuchtungsbetrieb nicht möglich.

Im Falle eines Stromausfalls bei laufendem Gerät Nach einem kurzen Stromausfall setzt das Gerät den Betrieb mit den Einstellungen fort, die vor der Unterbrechung vorlagen.

Auswahloptionen: HEAT (Heizen) /DRY (Entfeuchten) /COOL (Kühlen) /FAN (Lüften) /AUTO .

Vor Reinigungs- oder Wartungsarbeiten zur Sicherheit das Klimagerät ausschalten und auch von der Stromversorgung trennen. (Anderenfalls besteht die Gefahr eines Stromschlages oder einer Verletzung durch das sich schnell drehende Gebläse.) Kein Wasser auf das Innengerät schütten. (Hierdurch können Innenteile beschädigt werden. Außerdem könnte dies einen Stromschlag zur Folge haben.) Wartung Symptom Ursache Maßnahme Das Klimagerät läuft nach dem Einschalten nicht an. Stromausfall oder nach einem StromausfallDie Betriebstaste ON/OFF an der Fernbedienung drücken.Betriebstaste (Ein/Aus) bendet sich in Ausschaltstellung.• Wenn der Schutzschalter nicht ausgelöst wurde, das Gerät einschalten.• Bei ausgelöstem Schutzschalter den Händler benachrichtigen, ohne das System einzuschalten.Sicherung durchgebrannt. Den Händler hinzuziehen. Schlechte Kühl- oder Heizleistung Der Lufteinlass oder -auslass des Innen- bzw. Außengeräts ist mit Staub zugesetzt.Den Staub entfernen.Ungeeignete TemperatureinstellungSiehe “Energiespartipps”. (S. 22)Der Raum ist im Kühlmodus direktem Sonnenlichteinfall ausgesetzt.Türen und/oder Fenster sind geöffnet.Der Luftlter ist zugesetzt. Den Händler hinzuziehen.Zu viele Wärmequellen im Raum im Kühlmodus.So wenige Wärmequellen wie möglich und jeweils nur kurze Zeit verwenden.Zu viele Personen im Raum im Kühlmodus.Die Temperatureinstellung senken. Wenn die Klimaanlage auch nach Durchgehen der Punkte unter “Bevor Sie den Kundendienst anfordern” und “Fehlerdiagnose” nicht richtig funktioniert

Stellen Sie den Betrieb augenblicklich ein und schalten Sie das Gerät aus. Wenden Sie sich danach an Ihren Händler unter Angabe der Seriennummer und des Symptoms. Informieren Sie auch über das eventuelle Vorhandensein des Prüfzeichens und der Buchstaben E, F, H, L, P in Kombination mit Ziffern auf dem LCD der Fernbedienung. Versuchen Sie niemals, das Klimagerät selbst zu reparieren, da dies sehr gefährlich sein kann. Bevor Sie den Kundendienst anfordern VORSICHT

Verwenden Sie niemals Lösungsmittel oder starke Chemikalien. Kunststoffteile nicht mit sehr heißem Wasser abwischen. (Dies könnte eine Verformung oder Verfärbung verursachen.) Manche Metallteile und Lamellen haben scharfe Kanten. Lassen Sie beim Reinigen solcher Teile entsprechende Vorsicht walten. (Verletzungsgefahr.) Verwenden Sie zur Reinigung eines hoch installierten Innengeräts einen stabilen Stuhl oder eine Leiter.Versuchen Sie nicht, das Geräteinnere selbst zu reinigen.Siehe Abschnitt “Pege und Reinigung” in der Einbauanleitung. OI_00_F569714_EU_all.indb 24 2014-10-30 11:06:4825 DEUTSCH Fehlerdiagnose Symptom Ursache / Maßnahme Innengerät Geräusch Geräusch ähnlich ießendem Wasser ist während oder nach dem Betrieb zu vernehmen.

• Geräusch des in das Gerät ießenden Kühlmittels

• Geräusch des über das Ablaufrohr ausießenden Wassers Knackgeräusch ist während des Betriebs oder beim Stoppen des Betriebs zu vernehmen. Durch Ausdehnung von Bauteilen bei Temperaturänderung verursachtes Geräusch Geruch in der ausgeblasenen Luft während des Betriebs.

• Im Klimagerät angesammelter Geruch von Bauteilen, Zigaretten oder Kosmetika entweicht im Luftstrom.

• Das Geräteinnere ist verschmutzt. (Den Händler hinzuziehen.) Wassertropfen sammeln sich beim Kühlbetrieb um den Luftauslass.

• Feuchtigkeit schlägt sich durch Kühlen des Luftstroms in Form von Tropfen nieder. Bei Kühlbetrieb tritt ein Nebelschleier auf.

• Wenn die Klimaanlage an einem Ort eingesetzt wird, wo starke Öldünste auftreten (z.B. in einem Restaurant), ist eine Reinigung erforderlich, da das Geräteinnere (Wärmetauscher) verschmutzt ist. (Den Händler hinzuziehen.) Bei Heizbetrieb tritt ein Nebelschleier auf.

• Ein Enteisungsvorgang läuft ab. Das Gebläse läuft nach dem Stoppen des Betriebs eine Weile weiter.

• Das Gebläse fördert einen guten Betriebsablauf.

• Das Gebläse läuft je nach Einstellung möglicherweise weiter, um den Wärmetausche zu trocknen. Staub tritt im Luftstrom aus.

• Im Innengerät angesammelter Staub wird ausgeblasen. Außengerät Gerät arbeitet nicht (Sofort nach dem Einschalten / Sofort nach dem Stoppen und Fortsetzen des Betriebs.)

• Der Betrieb setzt wegen der Kompressor-Schutzschaltung erst nach ca. 3 Minuten ein. Ein Geräusch tritt bei Heizbetrieb auf.

• Ein Enteisungsvorgang läuft ab. Dampf tritt bei Heizbetrieb aus. Der Lüfter dreht sich auch nach Stoppen des Betriebs mit der Fernbedienung weiter.

• Dies fördert das Betriebsverhalten. Gehen Sie die nachstehenden Punkte durch, bevor Sie eine Wartung anfordern. OI_00_F569714_EU_all.indb 25 2014-10-30 11:06:4826
