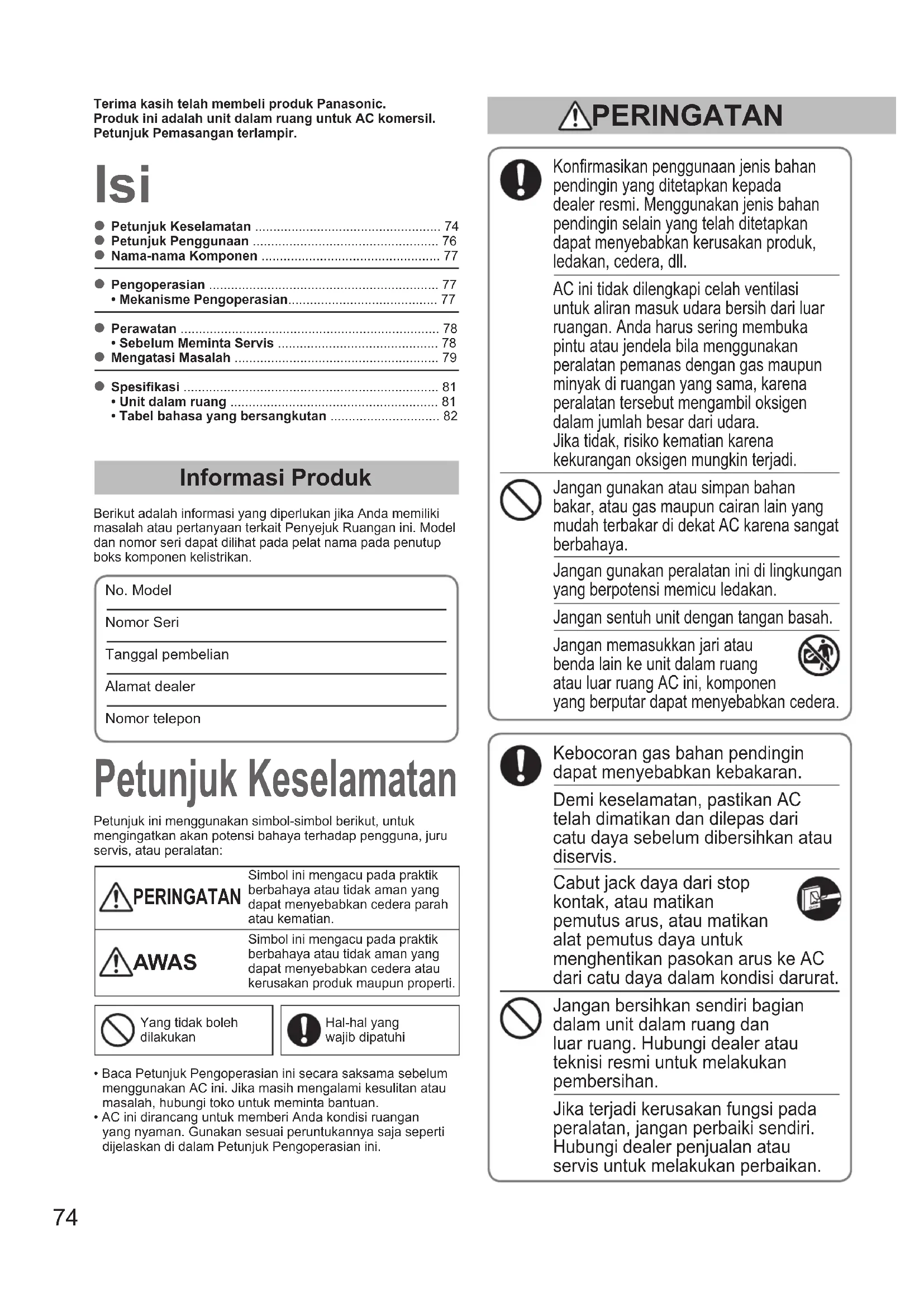

PANDUAN PENGGUNA S36MM1E5A PANASONIC

• Petunjuk Keselamatan p. 74
• Petunjuk Penggunaan p. 76

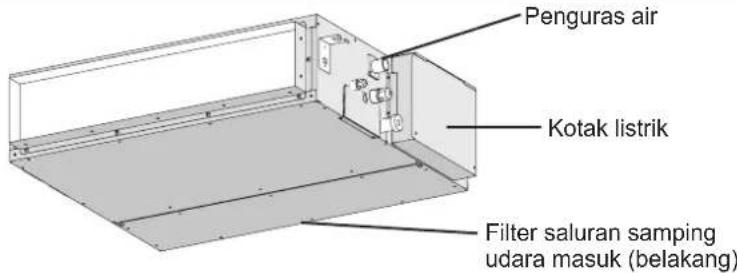

• Nama-nama Komponen p. 77
• Pengoperasian p. 77
• • Mekanisme Pengoperasian p. 77
• Perawatan p. 78
• • Sebelum Meminta Servis p. 78
• Mengatasi Masalah p. 79
• Spesikasi p. 81
• • Unit dalam ruang p. 81
• • Tabel bahasa yang bersangkutan Isi Petunjuk Keselamatan Informasi Produk Berikut adalah informasi yang diperlukan jika Anda memiliki masalah atau pertanyaan terkait Penyejuk Ruangan ini. Model dan nomor seri dapat dilihat pada pelat nama pada penutup boks komponen kelistrikan.No. ModelNomor SeriTanggal pembelianAlamat dealerNomor telepon Konrmasikan penggunaan jenis bahan pendingin yang ditetapkan kepada dealer resmi. Menggunakan jenis bahan pendingin selain yang telah ditetapkan dapat menyebabkan kerusakan produk, ledakan, cedera, dll. AC ini tidak dilengkapi celah ventilasi untuk aliran masuk udara bersih dari luar ruangan. Anda harus sering membuka pintu atau jendela bila menggunakan peralatan pemanas dengan gas maupun minyak di ruangan yang sama, karena peralatan tersebut mengambil oksigen dalam jumlah besar dari udara. Jika tidak, risiko kematian karena kekurangan oksigen mungkin terjadi. Jangan gunakan atau simpan bahan bakar, atau gas maupun cairan lain yang mudah terbakar di dekat AC karena sangat berbahaya. Jangan gunakan peralatan ini di lingkungan yang berpotensi memicu ledakan. Jangan sentuh unit dengan tangan basah. Jangan memasukkan jari atau benda lain ke unit dalam ruang atau luar ruang AC ini, komponen yang berputar dapat menyebabkan cedera. Kebocoran gas bahan pendingin dapat menyebabkan kebakaran. Demi keselamatan, pastikan AC telah dimatikan dan dilepas dari catu daya sebelum dibersihkan atau diservis. Cabut jack daya dari stop kontak, atau matikan pemutus arus, atau matikan alat pemutus daya untuk menghentikan pasokan arus ke AC dari catu daya dalam kondisi darurat. Jangan bersihkan sendiri bagian dalam unit dalam ruang dan luar ruang. Hubungi dealer atau teknisi resmi untuk melakukan pembersihan. Jika terjadi kerusakan fungsi pada peralatan, jangan perbaiki sendiri. Hubungi dealer penjualan atau servis untuk melakukan perbaikan. Petunjuk ini menggunakan simbol-simbol berikut, untuk mengingatkan akan potensi bahaya terhadap pengguna, juru servis, atau peralatan: PERINGATAN Simbol ini mengacu pada praktik berbahaya atau tidak aman yang dapat menyebabkan cedera parah atau kematian. AWAS Simbol ini mengacu pada praktik berbahaya atau tidak aman yang dapat menyebabkan cedera atau kerusakan produk maupun properti.Yang tidak boleh dilakukanHal-hal yang wajib dipatuhiTerima kasih telah membeli produk Panasonic.Produk ini adalah unit dalam ruang untuk AC komersil.Petunjuk Pemasangan terlampir.• Baca Petunjuk Pengoperasian ini secara saksama sebelum menggunakan AC ini. Jika masih mengalami kesulitan atau masalah, hubungi toko untuk meminta bantuan.• AC ini dirancang untuk memberi Anda kondisi ruangan yang nyaman. Gunakan sesuai peruntukannya saja seperti dijelaskan di dalam Petunjuk Pengoperasian ini. PERINGATAN OI_00_F569714_EU_all.indb 74 2014-10-30 11:07:4475 p. 82

.INDONESIA Alat ini dirancang untuk digunakan oleh pengguna ahli atau terlatih di bengkel, dalam industri ringan, dan peternakan, atau untuk penggunaan komersil oleh orang biasa. Peralatan ini tidak ditujukan untuk digunakan oleh seseorang (termasuk anak-anak) dengan kemampuan sik, pancaindera, atau mental yang kurang, atau tidak memiliki pengalaman maupun pengetahuan yang cukup, kecuali jika ia telah diberikan pengawasan atau petunjuk terkait dengan penggunaan peralatan tersebut oleh pihak yang bertanggung jawab atas keselamatannya. Anak-anak harus diawasi untuk memastikan mereka tidak bermain dengan peralatan tersebut. Beri jarak alarm kebakaran dan celah keluaran udara minimal 1,5 m dari unit. Jangan mengatur suhu terlalu panas atau terlalu dingin jika ada bayi atau penyandang cacat. Jangan menghidupkan atau mematikan AC langsung dari sakelar catu daya utama. Gunakan tombol pengoperasian ON/OFF. Jangan memasukkan benda apa pun ke saluran keluar udara unit luar ruang. Ini berbahaya karena kipas berputar pada kecepatan tinggi. Jangan sentuh celah masukan udara atau sirip aluminium tajam pada unit luar ruang. Anda mungkin dapat mengalami cedera. Jangan menduduki atau menginjak unit. Anda dapat jatuh. Jangan masukkan benda apa pun ke WADAH KIPAS. Anda dapat mengalami cedera dan unit mungkin rusak. Sediakan stopkontak yang khusus digunakan oleh masing-masing unit. Selain itu, pemutus catu daya, pemutus arus, serta Pemutus Kebocoran Pengardean (ELCB) atau Residual Current Device (RCD) untuk perlindungan arus berlebih harus disiapkan pada jalur khusus. Sediakan stopkontak khusus untuk masing-masing unit, dan peralatan pemutus arus sepenuhnya yang memiliki kontak terpisah di semua kutub harus diintegrasikan pada kabel tetap sesuai dengan peraturan kabel yang berlaku. Untuk mencegah kemungkinan bahaya akibat kegagalan insulasi, unit harus diarde. Jangan menggunakan kabel yang sudah diubah, kabel sambungan, kabel ekstensi, atau kabel di luar ketentuan untuk mencegah panas berlebih dan kebakaran. Hentikan penggunaan produk jika terjadi ketidaknormalan/kegagalan kemudian lepas colokan atau matikan saklar daya dan pemutus arus. (Risiko terjadinya asap/kebakaran/ sengatan listrik) Contoh abnormalitas/kegagalan:

Produk sering tidak mau hidup setelah dinyalakan.

Ada aroma terbakar atau bising tidak biasa selama pengoperasian.

Bodi berubah bentuk atau sangat panas.

Air bocor dari unit dalam ruang.

Kabel daya atau colokan terasa sangat panas.

Kecepatan kipas tidak dapat dikendalikan.

Kipas tidak berhenti meski pengoperasian dihentikan. Segera hubungi teknisi terdekat untuk perawatan/perbaikan. PERINGATAN AWAS

• Kompresor dapat berhenti bekerja selama hujan badai. Ini bukan kegagalan mekanis. Unit akan kembali bekerja setelah beberapa saat.• Teks berbahasa Inggris adalah petunjuk asli. Bahasa lain merupakan terjemahan dari petunjuk aslinya. Informasi Penting Tentang Regeran yang Digunakan Produk ini mengandung gas rumah kaca beruorin yang diatur oleh Kyoto Protocol. Jangan melepas gas ke dalam atmosfer.Tipe refrigeran: R410ANilai GWP (1) : 1975 (1) GWP = global warming potentialPemeriksaan berkala terhadap kebocoran refrigeran mungkin dibutuhkan tergantung undang-undang negara setempat atau negara-negara Eropa. Harap hubungi dealer lokal Anda untuk informasi lebih lanjut. PERHATIKAN OI_00_F569714_EU_all.indb 75 2014-10-30 11:07:4576 Petunjuk Penggunaan Pemasangan

AC ini hanya boleh dipasang oleh teknisi yang cakap berdasarkan Petunjuk Pemasangan yang disertakan bersama unit. Sebelum pemasangan, pastikan voltase catu daya di rumah atau kantor Anda sama dengan voltase pada pelat nama unit. PERINGATAN Hindari pemasangan di lokasi-lokasi berikut.

Lokasi yang mengandung asap atau gas mudah terbakar. Hindari juga lokasi dengan suhu sangat tinggi seperti rumah kaca. Lokasi yang berisi benda-benda penghasil panas tinggi. Perhatian:

Hindari memasang unit luar ruang di tempat-tempat yang terkena air laut secara langsung atau udara bersulfur di dekat spa. (Untuk melindungi AC dari korosi berat) Perkawatan

Semua perkawatan wajib memenuhi ketentuan kelistrikan yang berlaku setempat. (Hubungi dealer atau juru listik berpengelaman untuk informasi lebih lengkap.) Tiap unit wajib diardekan dengan kawat arde atau lewat kabel arus. Perkawatan wajib dilaksanakan oleh juru listrik berpengalaman. Persiapan Operasi Hidupkan arus utama selama 5 jam sebelum dimulainya pengoperasian. (Untuk pemanasan) Biarkan daya utama tetap ON untuk penggunaan berlanjut.

Selalu jaga kebersihan lter udara. (Filter yang tersumbat dapat mengganggu kinerja unit.) → “Perawatan” (H.78) Untuk mencegah udara sejuk lolos, tutup jendela, pintu, dan semua bukaan lainnya.Informasi Pengumpulan dan Pembuangan Peralatan Lama dan Baterai Bekas untuk Pengguna imbol-simbol ini pada produk, kemasan, dan/atau dokumen penyerta berarti bahwa produk dan peralatan listrik dan elektronik serta baterai bekas tidak boleh dibuang bersama limbah rumah tangga biasa.Untuk pengolahan, pemulihan dan pendaur-ulangan produk dan baterai bekas, mohon serahkan benda-benda tersebut ke titik-titik pengumpulan yang ditetapkan sesuai ketentuan setempat yang berlaku dan Directives 2002/96/EC serta 2006/66/EC.Dengan membuang produk dan baterai bekas secara benar, Anda membantu melestarikan sumberdaya berharga sekaligus mencegah potensi efek negatif terhadap kesehatan manusia dan lingkungan yang mungkin muncul akibat penanganan limbah secara keliru.Untuk informasi lain tentang pengumpulan dan pendaur-ulangan produk dan baterai bekas, hubungi pemda, dinas kebersihan atau titik penjualan tempat Anda membeli produk. Hukuman dapat dikenakan akibat pembuangan limbah secara tidak tepat, sesuai ketentuan setempat yang berlaku.Untuk pengguna korporat di Uni Eropa Jika Anda ingin menyingkirkan peralatan listrik dan elektronik, hubungi dealer atau pemasok untuk informasi lain.[Informasi tentang Pembuangan untuk Negara lain di luar Uni Eropa] Simbol-simbol ini hanya berlaku di Uni Eropa. Jika Anda ingin menyingkirkan item-item tersebut, hubungi pihak berwenang setempat atau dealer terdekat dan mintalah petunjuk pembuangan secara benar. Catatan untuk simbol baterai (dua contoh simbol di dasar):Simbol ini dapat digunakan bersama sebuah simbol kimia. Artinya, baterai ini memenuhi persyaratan yang ditetapkan oleh Directive untuk kandungan bahan kimia yang ada. OI_00_F569714_EU_all.indb 76 2014-10-30 11:07:4677

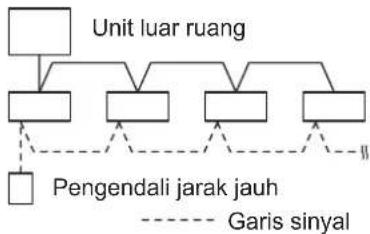

Kontrol Grup Fungsi kontrol grup cocok untuk mengoperasikan beberapa AC dalam sebuah ruangan yang luas. Sampai 8 unit dapat dihubungkan. Semua unit dalam ruang dioperasikan dalam mode yang sama kecuali arah aliran udaranya. Gunakan sensor suhu unit dalam ruang.Unit luar ruangPengendali jarak jauhGaris sinyal CATATAN Untuk keterangan selengkapnya, baca Petunjuk Pengoperasian yang terlampir pada Pengendali Jarak Jauh opsional. Mekanisme Pengoperasian

Karena AC ini menggunakan udara luar untuk memanaskan, kinerja pemanasannya berkurang jika suhu luar ruang turun.(Karena sistem pompa panas)→ Dalam kasus ini, gunakan pemanas lain.

Peralatan ini memulai operasi membuang bunga es yang terbentuk pada unit luar ruangan.

Mulai membuang bunga es : Kipas pada unit dalam luar berhenti (atau kecepatannya anjlok). ” (SIAGA) muncul.

Operasi pemanasan akan kembali aktif setelah beberapa menit : Kipas unit dalam ruang tetap mati (atau berputar pada kecepatan sangat rendah) sampai kumparan penukar panas dalam ruang cukup hangat. ” (SIAGA) muncul.

Operasi membuang bunga es selesai : Kipas unit dalam ruang mulai beroperasi. ” (SIAGA) hilang.

Setelah suhu ruangan mencapai tingkat yang ditetapkan, unit luar ruang mengulang siklus hidup dan mati secara otomatis. Setelah unit luar ruang dimatikan, kipas unit dalam ruang juga akan mati.(Untuk mencegah kelembapan dalam ruang naik lagi) Jika suhu ruang cenderung mencapai tingkat yang ditetapkan, kecepatan kipas akan diatur ke “sepoi-sepoi” (angin lembut) secara otomatis. Operasi “KERING” tidak dapat dilakukan jika suhu luar ruang 15 °C atau kurang.

Jika daya gagal selama unit beroperasi Setelah unit kembali beroperasi secara otomatis setelah kegagalan daya, pengaturan yang digunakan sama dengan sebelum terjadinya kegagalan daya.

Untuk keselamatan, matikan AC dan cabut kabel daya sebelum Anda membersihkannya. (Jika tidak, Anda dapat tersengat listrik atau cedera karena kipas berputar pada kecepatan tinggi) Jangan mengguyur unit dalam ruang dengan air. (Tindakan ini dapat merusak komponen internal dan menimbulkan bahaya tersengar listrik.) Perawatan Gejala Penyebab Tindakan AC tidak mau hidup meski daya sudah dinyalakan. Listrik mati atau setelah listrik mati Tekan tombol ON/OFF pada pengendali jarak jauh.Tombol operasi (daya) dimatikan.• Jika pemutus dimatikan, hidupkan daya.• Jika pemutus mengalami anjlok, hubungi dealer Anda tanpa menghidupkannya.Sekering meleleh. Hubungi dealer. Kinerja pendinginan atau pemanasan payah Saluran udara masuk atau keluar udara pada unit dalam ruang dan luar ruang tersumbat debu.Bersihkan debu.Pengaturan suhu salahLihat “Tip Hemat Energi”. (H.76)Ruangan terpapar ke sinar matahari langsung dalam mode pendinginan.Pintu atau jendela terbuka.Filter udara tersumbat. Hubungi dealer terdekat.Terlalu banyak sumber panas di dalam ruangan selama mode pendinginan.Kurangi jumlah dan persingkat penggunaan sumber panas.Terlalu banyak orang di dalam ruangan selama mode pendinginan.Turunkan pengaturan suhu. Jika AC Anda tidak berfungsi dengan baik bahkan setelah Anda memeriksa setiap item “Sebelum Meminta Servis” dan “Mengatasi Masalah”

Segera hentikan pengoperasian dan matikan daya. Selanjutnya hubungi dealer dan sebutkan nomor seri serta gejalanya. Anda juga dapat melaporkan tanda inspeksi dan huruf E, F, H, L, P bersama angka yang muncul pada LCD pengendali jarak jauh. Jangan pernah memperbaiki AC sendiri karena ini sangat berbahaya. Sebelum Meminta Servis AWAS

Jangan pernah menggunakan pelarut atau bahan kimia keras. Juga, jangan sampai komponen plastik terkena air panas. (Air panas dapat merubah bentuk atau warnanya.) Beberapa komponen dari logam dan sirip sangat tajam tepi-tepinya. Hati-hati saat membersihkan bagian-bagian tersebut. (Cedera dapat terjadi.) Gunakan bangku atau tangga yang kokoh yang membersihkan unit dalam ruang di tempat tinggi.Jangan berusaha membersihkan bagian dalam unit sendiri.Baca bab “Perawatan dan Pembersihan” dalam Petunjuk Pemasangan. OI_00_F569714_EU_all.indb 78 2014-10-30 11:07:4879

.INDONESIA Mengatasi Masalah Gejala Sebab / Tindakan Unit Dalam Ruang Berisik Suara seperti air mengalir terdengar selama atau setelah pengoperasian.

• Suara cairan refrigeran mengalir di dalam unit

• Suara air buangan lewat pipa buangan Derau retak selama pengoperasian atau ketika pengoperasian berhenti. Suara retak karena suhu komponen berubah Udara yang dilepaskan berbau selama pengoperasian.

• Embun dalam ruang didinginkan oleh angin dingin dan terkumpul menjadi tetesan embun. Kabut terbentuk selama pengoperasian dalam mode pendinginan.

• Jika AC dipasang di tempat-tempat seperti restoran yang banyak mengandung uap minyak, pembersihan perlu dilakukan karena bagian dalam unit (penukar panas) kotor. (Hubungi dealer.) Kabut muncul selama operasi pemanasan.

• Proses pembuangan bunga es sedang berlangsung. Kipas berputar sejenak meskipun pengoperasian dihentikan.

• Rotasi kipas membuat pengoperasian lebih lancar.

• Kipas mungkin berputar untuk mengeringkan penukar panas tergantung pengaturan. Debu dilepaskan.

• Penumpukan debu di dalam unit dalam ruang dilepaskan. Unit luar ruang Tidak beroperasi (Jika daya diaktifkan dengan segera / Jika operasi dihentikan dan dilanjutkan dengan segera)

• Pengoperasian tidak diaktifkan selama sekitar 3 menit pertama karena sirkuit pelindung kompresor diaktifkan. Terjadi suara berisik selama operasi pemanasan.

• Proses pembuangan bunga es sedang berlangsung. Uap keluar selama operasi pemanasan. Kipas tetap berputar setelah pengoperasian dihentikan menggunakan pengendali jarak jauh.
