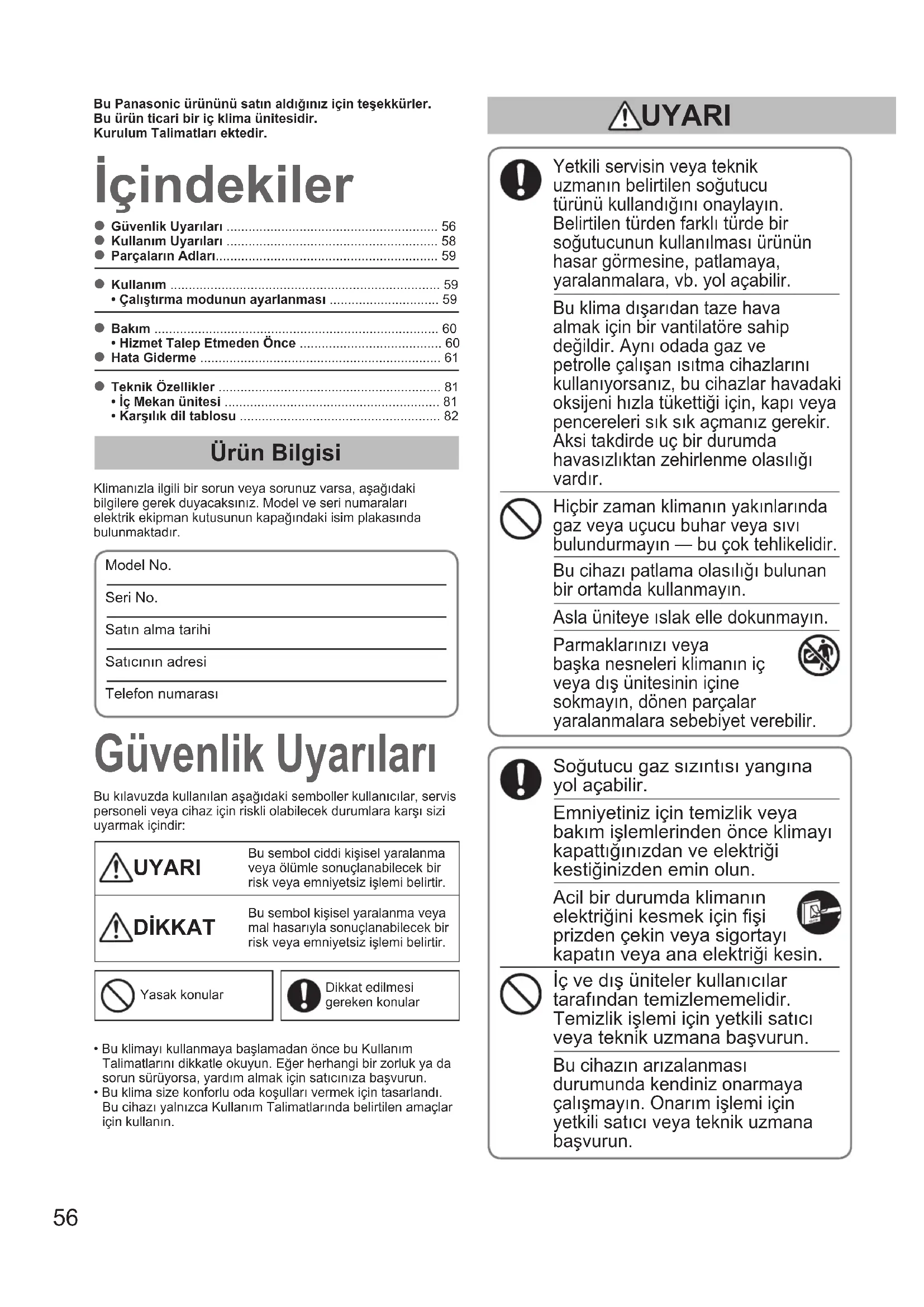

KULLANIM KILAVUZU S36MM1E5A PANASONIC

56 ~ 61 Üniteyi çalıştırmadan önce bu çalıştırma talimatlarını iyice okuyun ve gelecekte başvurmak için saklayın.

• Güvenlik Uyarıları p. 56
• Kullanım Uyarıları p. 58
• Parçaların Adları p. 59
• Kullanım p. 59
• • Çalıştırma modunun ayarlanması p. 59
• Bakım p. 60
• • Hizmet Talep Etmeden Önce p. 60
• Hata Giderme p. 61
• Teknik Özellikler p. 81
• • İç Mekan ünitesi p. 81
• • Karşılık dil tablosu İçindekiler Güvenlik Uyarıları Ürün Bilgisi Klimanızla ilgili bir sorun veya sorunuz varsa, aşağıdaki bilgilere gerek duyacaksınız. Model ve seri numaraları elektrik ekipman kutusunun kapağındaki isim plakasında bulunmaktadır.Model No. Seri No. Satın alma tarihiSatıcının adresiTelefon numarası Yetkili servisin veya teknik uzmanın belirtilen soğutucu türünü kullandığını onaylayın. Belirtilen türden farklı türde bir soğutucunun kullanılması ürünün hasar görmesine, patlamaya, yaralanmalara, vb. yol açabilir. Bu klima dışarıdan taze hava almak için bir vantilatöre sahip değildir. Aynı odada gaz ve petrolle çalışan ısıtma cihazlarını kullanıyorsanız, bu cihazlar havadaki oksijeni hızla tükettiği için, kapı veya pencereleri sık sık açmanız gerekir. Aksi takdirde uç bir durumda havasızlıktan zehirlenme olasılığı vardır. Hiçbir zaman klimanın yakınlarında gaz veya uçucu buhar veya sıvı bulundurmayın — bu çok tehlikelidir. Bu cihazı patlama olasılığı bulunan bir ortamda kullanmayın. Asla üniteye ıslak elle dokunmayın. Parmaklarınızı veya başka nesneleri klimanın iç veya dış ünitesinin içine sokmayın, dönen parçalar yaralanmalara sebebiyet verebilir. Soğutucu gaz sızıntısı yangına yol açabilir. Emniyetiniz için temizlik veya bakım işlemlerinden önce klimayı kapattığınızdan ve elektriği kestiğinizden emin olun. Acil bir durumda klimanın elektriğini kesmek için şi prizden çekin veya sigortayı kapatın veya ana elektriği kesin. İç ve dış üniteler kullanıcılar tarafından temizlememelidir. Temizlik işlemi için yetkili satıcı veya teknik uzmana başvurun. Bu cihazın arızalanması durumunda kendiniz onarmaya çalışmayın. Onarım işlemi için yetkili satıcı veya teknik uzmana başvurun. Bu kılavuzda kullanılan aşağıdaki semboller kullanıcılar, servis personeli veya cihaz için riskli olabilecek durumlara karşı sizi uyarmak içindir: UYARI Bu sembol ciddi kişisel yaralanma veya ölümle sonuçlanabilecek bir risk veya emniyetsiz işlemi belirtir. DİKKAT Bu sembol kişisel yaralanma veya mal hasarıyla sonuçlanabilecek bir risk veya emniyetsiz işlemi belirtir.Yasak konularDikkat edilmesi gereken konularBu Panasonic ürününü satın aldığınız için teşekkürler.Bu ürün ticari bir iç klima ünitesidir.Kurulum Talimatları ektedir.• Bu klimayı kullanmaya başlamadan önce bu Kullanım Talimatlarını dikkatle okuyun. Eğer herhangi bir zorluk ya da sorun sürüyorsa, yardım almak için satıcınıza başvurun.• Bu klima size konforlu oda koşulları vermek için tasarlandı. Bu cihazı yalnızca Kullanım Talimatlarında belirtilen amaçlar için kullanın. UYARI OI_00_F569714_EU_all.indb 56 2014-10-30 11:07:2657 p. 82

Bu cihaz mağazalarda, aydınlatma endüstrisinde, çiftliklerde veya başka ticari amaçla kullanım için uzman veya eğitimli kişiler tarafından kullanım için tasarlanmıştır. Bu cihaz 8 yaşında ve daha büyük çocuklar tarafından, ziksel, duyusal veya zihinsel yetenekleri kısıtlı veya deneyimsiz ve bilgi sahibi olmayan kişiler tarafından, cihazın emniyetli bir biçimde kullanımı için gerekli talimatların verilmiş olması ve riskleri anlamaları şartıyla, kullanılabilir. Yangın alarmı ve hava çıkışını ünitenin en az 1,5 m uzağında konumlandırın. Odada bebekler ve yatağa bağımlı hastalar varsa odayı çok fazla ısıtmayın ve soğutmayın. Klimayı ana güç anahtarından kapatıp açmayın. AÇIK/KAPALI çalıştırma düğmesini kullanın. Dış ünitenin hava çıkışına herhangi bir nesne sokmayın. İçindeki fan yüksek hızda döndüğü için bu tehlikeli bir harekettir. Dış ünitenin hava girişine ve keskin alüminyum pervanelere dokunmayın. Yaralanabilirsiniz. Ünitenin üzerine oturmayın veya basmayın. Düşebilirsiniz. FAN KASASINA herhangi bir nesne sokmayın. Yaralanabilirsiniz ve cihaz hazar görebilir. Her üniteyle, yalnızca bu üniteyi besleyen bir priz kullanın ve her hat üzerinde bir elektrik bağlantısı kesici, Toprak Sızıntısı Devre Kesici (ELCB) veya aşırı akım koruması için Hane Akım Sigortası (RCD) kullanılmalıdır. Her üniteyle, yalnızca bu üniteyi besleyen bir priz kullanın ve sabit kablolama üzerinde tüm kutuplarda kablolama kurallarıyla uyumlu kontak kesici tüm araçlar kullanılmalıdır. Yalıtım hatalarından kaynaklanabilecek olası riskleri önlemek için ünite topraklanmalıdır. Aşırı ısınmayı ve yangını önlemek için modiye edilmiş bir kablo, bağlı kablo, uzatma kablosu veya nitelikleri belirsiz kablo kullanmayın. Herhangi bir anormallik/arıza oluşursa ürünü kullanmayı bırakın ve elektrik bağlantısını kesin veya devre kesicisini kapatın. (Duman/yangın/elektrik şoku riski) Anormallik/arıza örnekler:

• ELCB sık sık atıyor.

• Ürün açıldığı halde bazen başlamıyor.

• Kablo hareket edince bazen elektrik kesiliyor.

• Çalışma esnasında yanık konusu veya anormal ses duyuluyor.

• Gövde deforme olmuş veya anormal derecede sıcak.

• İç üniteden su damlıyor.

• Elektrik kablosu veya şi anormal derecede ısınıyor.

• Fan hızı kontrol edilemiyor.

• Ünite çalıştırmak üzere açılsa bile hemen kapanıyor.

• Çalışma durduğu halde fan durmuyor. Bakım/onarım için yerel satıcınıza başvurun.

• Kompresör şimşek çakarken bazen durabilir. Bu mekanik bir arıza değildir. Ünite birkaç dakika sonra otomatik olarak normal çalışmaya başlar.• İngilizce metin orijinal talimatlardır. Diğer diller, orijinal talimatların çevirileridir. İlgili Önemli Bilgi Kullanılan Soğutucu Bu ürün Kyoto Protokolü kapsamındaki orlanmış sera gazlarını içerir. Gazları atmosfere boşaltmayın.Soğutucu türü: R410A GWP (1) değeri: 1975 (1) GWP = küresel ısınma potansiyeliAvrupa veya ulusal yasalara göre soğutucu sızıntıları için periyodik incelemeler gerekebilir. Daha fazla bilgi için lütfen yerel satıcınıza başvurun.

OI_00_F569714_EU_all.indb 57 2014-10-30 11:07:2758 Kullanım Uyarıları Montaj

Bu klima kaliye montaj teknisyenleri tarafından üniteyle beraber verilen Montaj Talimatlarına uygun bir biçimde düzgün olarak monte edilmelidir. Montajdan önce, evinizdeki ya da işyerinizdeki elektrik kaynağının voltajının isim levhasında belirtilenle aynı olduğunu kontrol edin. UYARI Montaj için aşağıdaki konumları kullanmayın.

Duman veya patlayıcı gaz bulunan konumlar. Sera gibi son derece sıcak konumlar. Son derece yüksek sıcaklıklar üreten nesnelerin bulunduğu konumlar. Dikkat:

Tuzlu deniz suyunun sıçrayabileceği veya bir spa gibi sülfürlü havanın bulunduğu konumları montaj için kullanmayın. (Klimayı aşırı korozyondan korumak için) Kablolama

Tüm kablolama yerel elektrik kurallarına uygun döşenmelidir. (Ayrıntılar için satıcınıza veya kaliye bir elektrikçiye başvurun.) Her ünite bir toprak kablosuyla veya besleme kabloları üzerinden topraklanmalıdır. Kablolama kaliye bir elektrikçi tarafından yapılmalıdır. Kullanım Hazırlığı Elektriği cihazı kullanmaya başlamadan 5 saat önce açın. (Isınma için) Sürekli kullanım için ana elektriği AÇIK bırakın.

NOT Klimayı uzun süre kullanmayacağınız zaman elektrik şini prizden çekin veya sigortayı kapatın. Kullanım Şartı Bu klimayı aşağıdaki sıcaklıklar arasında kullanın.Dış Üniteİç sıcaklık aralığıDış sıcaklık aralığı *1mini (LE1 tipi)Soğutma 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)Isıtma 16°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)2WAY (ME1 tipi)Soğutma 14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)Isıtma 16°C ~ 30°C (*DBT) -25°C ~ 15°C (*WBT)3WAY (MF2 tipi)Soğutma 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)Isıtma 15°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)Soğutma ve Isıtma― -10°C ~ 24°C (*DBT)*DBT: Kuru termometre sıcaklığı *WBT: Islak termometre sıcaklığı*1: Bu Avrupa için ünitenin sıcaklık aralığıdır. Enerji Tasarrufu İpuçları

Ünitenin hava alış ve çıkış noktasını kapatmayın. (Eğer bunlardan bir tanesi engellenirse, ünite iyi çalışmaz, arıza oluşur.) Soğutma esnasında doğrudan güneş ışığının odaya girmesini önlemek için perdeler kullanın.

Hava ltresini her zaman temiz tutun. (Tıkanmış bir ltre ünitenin performansını düşürür.) → “Bakım” (S.60) Soğutulmuş veya ısıtılmış havanın kaçmasını önlemek için pencereleri, kapıları veya başka açıklıkları kapalı tutun.Kullanıcıların Eski Ekipmanı ve Bitmiş Pilleri Toplaması ve Çöpe Atması Hakkında Bilgi u semboller ürünlerin, ambalajın ve/veya eşlik eden dokümanların üzerinde bulunur ve kullanılmış elektrikli ve elektronik aletlerin ve pillerin genel ev çöpüne karıştırılmaması gerektiğini belirtir.Eskimiş ürünlerin ve bitmiş pillerin düzgün bir biçimde işlenmesi, kurtarılması ve geri dönüşümü için lütfen ulusal kanunlarınızla ve 2002/96/EC ve 2006/66/EC Direktieriyle uyumlu olarak bunları uygun toplama noktalarına götürün.Bu ürünleri ve pilleri doğru biçimde çöpe atarak, değerli kaynakları korumaya yardımcı olacak ve uygunsuz çöpe atma durumunda ortaya çıkabilecek insan sağlığına ve çevreye yönelik herhangi bir potansiyel olumsuz etkiyi önleyeceksiniz.Eski ürün ve pillerin toplanması ve geri dönüşümü hakkında daha fazla bilgi için lütfen yerel belediyenizle, çöp toplama hizmetlerinizle veya ürünleri aldığınız perakendeciyle irtibata geçin.Bu çöplerin hatalı çöpe atılması durumunda ulusal yasalar uyarınca cezalar söz konusu olabilir.Avrupa Birliğindeki iş kullanıcıları için Elektrikli veya elektronik ekipmanı çöpe atmak istiyorsanız bilgi edinmek için lütfen satıcınız veya tedarikçinizle irtibat kurun.[Avrupa Birliği dışındaki Ülkelerde Çöpe Atma konusunda Bilgi] Bu semboller yalnızca Avrupa Birliğinde geçerlidir. Bu öğeleri çöpe atmak isterseniz, doğru çöpe atma yöntemi için lütfen yerel yetkililerinizle irtibat kurun ve doğru yöntemin ne olduğunu sorun. Pil sembolü için not (en alttaki iki sembol örneği):Bu sembol kimyasal bir sembolle birlikte kullanılabilir. Bu durumda kullanılan Kimyasallar için Direktin gerekleriyle uyumludur. OI_00_F569714_EU_all.indb 58 2014-10-30 11:07:2859

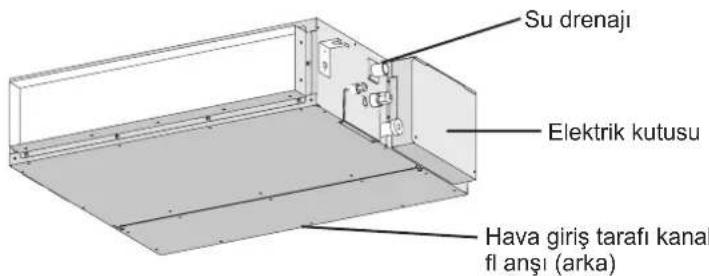

Parçaların Adları İÇ ÜNİTE Hava giriş tarafı kanal anşı (arka)Su drenajıElektrik kutusu Opsiyonel Kablosuz Uzaktan Kumanda Model No.CZ-RTC2 Zaman Ayarlı Uzaktan Kumanda Model No.CZ-RTC3Uzaktan Kumandayla birlikte verilen kullanım talimatlarını okuyun. Yüksek Özellikli Kablolu uzaktan Kumanda Model No.CZ-RWSK2Model No.CZ-RWSC3 Kullanım

Grup Kontrol Grup kontrol fonksiyonu tek bir büyük odadaki birden çok sayıdaki klimayı kullanmak için uygundur. 8 üniteye kadar bağlanabilir. Tüm iç ünitelerin kullanımı, hava akış yönü hariç, aynı moddadır. İç ünitenin ısı sensörünün kullanımı.Dış üniteUzaktan kumandaSinyal hattı NOT Ayrıntılar için opsiyonel Uzaktan Kumandaya eklenmiş Kullanım Talimatlarına bakın. Çalıştırma modunun ayarlanması

Bu klima ısıtma için dış havayı kullandığı için, ısıtma performansı dış sıcaklık düştükçe azalır.(Isı pompası sistemine bağlıdır)→ Bu durumda, başka bir ısıtma cihazı kullanın.

Bu cihaz dış ünitede oluşan buzu eritmek için defrost işlemini başlatabilir.

Defrost başlar : İç ünite fanı durur (veya hızı çok yavaşlar). ” (STANDBY) görünür.

Isıtma işlemi bir kaç dakika sonra devam eder

İç ünite fanı ısı alışverişi sargıları yeterince ısınana kadar durmaya devam eder (veya çok yavaş çalışır). ” (STANDBY) görünür.

Defrost tamamlanır : İç ünite fanı çalışmaya başlar. ” (STANDBY) kaybolur.

Oda ısısı ayarlanan dereceye geldiğinde, dış ünite otomatik olarak açılıp kapanma döngüsüne başlar. Dış ünite kapandığı zaman, iç ünite fanı da duracaktır.(Odadaki nemin yeniden yükselmesini önlemek için) Oda ısısı ayarlanan dereceye gelmek üzereyken, fan hızı otomatik olarak “meltem” (ha f rüzgar) ayarına gelir. “KURU” çalışma, dış sıcaklık 15°C veya daha düşükse mümkün değildir.

Ünite çalışırken elektrik kesilirse Geçici bir elektrik kesintisi ardından ünite otomatik olarak çalışmaya devam ettiği zaman, elektrik kesintisinden önceki ayarları kullanır.

Aşağıdakilerden birini seçin: ISIT /KURUT /SOĞUT /FAN /OTOMATİK .

Emniyetiniz için temizlik işleminden önce klimayı kapattığınızdan ve elektriği kestiğinizden emin olun. (Aksi takdirde içindeki fan yüksek hızda döndüğü için elektrik şokundan kaynaklı yaralanma oluşabilir.) İç üniteye su dökmeyin. (Bu iç bileşenleri bozabilir ve elektrik şoku riskine yol açar.) Bakım Semptom Neden Aksiyon Elektrik açık olduğu halde klima çalışmıyor. Elektrik kesintisi veya elektrik kesintisi sonrasıUzaktan kumanda üzerindeki güç AÇMA/KAPAMA düğmesine basın.Çalıştırma (güç) düğmesi kapalı.• Eğer güç kesici kapalıysa, açın.• Eğer güç kesici atmışsa, açmadan önce satıcıya danışın.Sigorta yandı. Satıcınızla irtibat kurun. Soğutma veya ısıtma performansı düşük İç ve dış ünitelerin hava alım ve boşaltım delikleri tozla kaplı.Tozu temizleyin.Uygun olmayan sıcaklık ayarlarıBkz. “Enerji Tasarrufu İpuçları”. (S.58)Soğutma modunda oda doğrudan güneş ışığına maruz kalıyor.Kapılar veya pencereler açık.Hava ltresi tıkalı. Satıcınızla irtibata geçin.Soğutma modunda odada çok fazla ısı kaynağı var.Minimum ısı kaynağı ve kısa süre için kullanın.Soğutma modunda odada çok fazla sayıda insan var.Sıcaklık ayarını düşürün. Eğer klimanız her öğeyi kontrol ettikten sonra düzgün çalışmıyorsa “Hizmet Talep Etmeden Önce” ve “Hata Giderme”den Önce

Çalışmayı hemen durdurun ve elektriği kapatın. Daha sonra satıcınızla irtibat kurun ve seri numarayı ve problemi bildirin. Ayrıca eğer uzaktan kumandanın LCD’sinde numaralar ve E, F, H, L, P hareri görüntüleniyorsa bunları ve teftiş işaretini

bildirmeniz gerekir. Klimayı asla kendiniz onarmaya çalışmayın, bu tehlikelidir. Hizmet Talep Etmeden Önce DİKKAT

Keskin kimyasallar gibi çözücüleri asla kullanmayın. Ayrıca, plastik parçaları çok sıcak su kullanarak da silmeyin. (Bu işlem deformasyona veya renk değişimine yol açabilir.) Bazen kenarlar ve pervaneler keskindir. Bu parçaları temizlerken dikkatli olun. (Yaralanmalar oluşabilir.) Yüksekteki bir iç üniteyi temizlerken sağlam bir tabure veya merdiven kullanın.Ünitenin içini kendiniz temizlemeye çalışmayın.Montaj Talimatları için “Bakım ve Temizlik” bölümün başvurun. OI_00_F569714_EU_all.indb 60 2014-10-30 11:07:3161

Hata Giderme Semptom Neden/ Aksiyon İç ünite Gürültü Çalışma esnasında veya çalışma sonrasında su akıntısı sesine benzer bir ses duyuluyor.

• Ünitenin içindeki soğutucu sıvının akması

• Drenaj borusundan boşalan suyun sesi çatlama sesi Çalışma esnasında veya çalışma sonrasında çatlama sesi. Parçaların sıcaklıklarındaki değişim nedeniyle çıkan ses Çalışma esnasında boşaltılan hava kokuyor.

• Klimanın iç koku bileşenlerinde toplanan, sigara kokusu ve kozmetik kokusu havayla dışarı atılır.

• Ünitenin içi kirli. (Satıcınızla irtibata geçin.) Soğutma işleminde hava çıkışının yanında nem damlacıkları birikiyor.

• İç nem soğuk rüzgarla soğur ve nem damlacıkları olarak birikir. Soğutma esnasında sis oluşuyor.

• Eğer klima yoğun yağ buharının bulunduğu restoran gibi yerlerde kullanılmaktaysa, içindeki ünite (ısı alış veriş birimi) kirlendiği için temizlenmesi gerekir. (Satıcınızla irtibata geçin.) Isıtma esnasında sis oluşuyor.

• Defrost yapılıyor. Çalışma durduğu halde fan dönüyor.

• Fan dönüşü çalışmayı yumuşatır.

• Ayara bağlı olarak ısı alışveriş birimini kurutmak için fan dönebilir. Toz boşaldı.

• İç ünitenin içinde biriken toz boşaldı. Dış ünite Çalışmıyor (Elektrik açıldığı zaman anında / Cihaz kapatılıp hemen yeniden açıldığında)

• Kompresör koruma devresi aktif olduğu için çalışma yaklaşık ilk 3 dakika başlamaz. Isıtma esnasında gürültü oluşuyor.

• Defrost yapılıyor. Isıtma esnasında buhar çıkıyor. Uzaktan kumandayı kullanarak çalışma durdurulduğu zaman fan dönmeye devam eder.

• Bu kolay işlem içindir. Danışmanlık veya hizmet talep etmeden önce kontrol edin. OI_00_F569714_EU_all.indb 61 2014-10-30 11:07:3162
