S-36PN1E5A - Ar condicionado PANASONIC - Manual de utilização gratuito

Tipo de produto	Climatizador split
Marca	Panasonic
Modelo	S-36PN1E5A
Potência frigorífica	3600 W (cerca de 12300 BTU/h)
Potência calorífica	4000 W (cerca de 13600 BTU/h)
Classe energética (frio)	A++
Classe energética (quente)	A+
Tipo de refrigerante	R32
Dimensões unidade interior (L x A x P)	798 x 295 x 232 mm
Dimensões unidade exterior (L x A x P)	780 x 542 x 290 mm
Peso unidade interior	10,5 kg
Peso unidade exterior	33 kg
Alimentação elétrica	230 V ~ 50 Hz
Consumo elétrico (frio)	1050 W
Consumo elétrico (quente)	1150 W
Funções principais	Arrefecimento, aquecimento, desumidificação, ventilação, modo automático
Filtro	Filtro de ar lavável
Nível sonoro interior (mín-máx)	22 - 44 dB(A)
Nível sonoro exterior	50 dB(A)
Comprimento máximo de tubagem	15 m
Desnível máximo	10 m
Manutenção e limpeza	Limpar o filtro a cada 2 semanas, limpar os permutadores anualmente
Segurança	Paragem automática, proteção contra sobrecargas, deteção de fuga de gás
Peças sobresselentes e reparabilidade	Índice de reparabilidade 7,8/10 (dado indicativo)
Informações gerais	Garantia 2 anos, fabrico conforme a diretiva ERP

Perguntas frequentes - S-36PN1E5A PANASONIC

Como limpar o filtro do climatizador?

O filtro encontra-se atrás da parte frontal da unidade interior. Abra o painel, retire o filtro e limpe-o com água morna e sabão. Deixe secar completamente antes de o recolocar. Recomenda-se fazê-lo a cada 2 semanas durante o período de utilização intensiva.

O que fazer se o climatizador não arrefecer o suficiente?

Verifique primeiro se o filtro está limpo. Certifique-se de que as unidades interior e exterior não estão obstruídas. Verifique se o modo selecionado está correto (frio) e que a temperatura definida é inferior à temperatura ambiente. Se o problema persistir, contacte um profissional.

Qual é o consumo elétrico deste modelo?

O consumo em modo frio é de cerca de 1050 W e em modo quente de cerca de 1150 W. O consumo real depende da temperatura exterior, da temperatura definida e da utilização.

Como usar o controlo remoto para ajustar a temperatura?

Prima o botão 'Temp' ou utilize as setas para cima/baixo para ajustar a temperatura desejada. A temperatura pode ser regulada de 16°C a 30°C. Confirme com o botão 'OK' se necessário.

O climatizador produz um ruído anormal, o que fazer?

Verifique se o aparelho está bem instalado e nivelado. Certifique-se de que nenhum objeto vibra contra as unidades. Se o ruído vier da unidade exterior, esta pode estar em degelo (ruído normal). Se o ruído persistir, contacte um técnico.

Qual é a distância máxima entre as unidades interior e exterior?

O comprimento máximo de tubagem é de 15 metros e o desnível máximo de 10 metros (unidade exterior mais alta ou mais baixa). Acima disso, o desempenho pode ser reduzido.

Como ativar o modo noturno ou silencioso?

No controlo remoto, procure um botão 'Sleep' ou 'Night'. Este modo reduz o ruído e ajusta a temperatura automaticamente para um sono confortável. Consulte o manual para a localização exata.

O climatizador está a verter água, o que fazer?

Verifique se o tubo de drenagem não está entupido ou dobrado. Certifique-se de que a unidade interior está corretamente inclinada (ligeiramente para trás). Se a fuga persistir, pode haver um problema na bomba de drenagem ou na junta, contacte um profissional.

Qual é a vida útil média de um climatizador Panasonic?

Um climatizador bem mantido pode durar entre 10 e 15 anos. Uma manutenção regular (limpeza dos filtros, verificação dos níveis de gás) prolonga a sua vida útil.

Posso instalar o climatizador eu mesmo?

A instalação de um climatizador split requer competências em eletricidade, canalização e manipulação de fluidos frigorigénios. É fortemente recomendado chamar um instalador profissional qualificado para garantir a segurança e o desempenho.

MANUAL DE UTILIZADOR S-36PN1E5A PANASONIC

PORTUGUÊS 38 \~ 43 Antes de utilizar o aparelho, leia completamente este manual de instruções e guarde-o para futuras referências.

Obrigado por adquirir este produto Panasonic.

Este produto é uma unidade interior para aparelho de ar condicionado comercial. As instruções de instalação estão anexadas.

Índice

● Precauções de segurança 38

● Precauções de utilização .... 40

● Nomenclatura das peças ...... 41

- Mecanismo de funcionamento .... 41

● Manutenção....42

- Antes de solicitar assistência .... 42

- Localização e solução de problemas ...... 43

Informações sobre o produto

Se tem alguma questão ou problema respeitante ao seu aparelho de ar condicionado, vai necessitar da informação que se segue. O número do modelo e da série encontram-se na placa identifi cadora na parte inferior do aparelho.

Nº do modelo

N° de série

Data da compra

Endereço do revendedor

Telefone

Precauções de segurança

Os símbolos que se seguem são utilizados neste manual de instruções para o alertar sobre condições potencialmente perigosas para os utilizadores, pessoal de manutenção ou o próprio aparelho:

ADVERTÊNCIA

Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais severos ou morte.

PRECAUÇÃO

Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais, danos ao produto ou aos objectos que o cercam.

ADVERTÊNCIA

Consulte um revendedor autorizado ou especialista sobre o tipo de refrigerante especificado a ser utilizado. A utilização de um refrigerante diferente do especificado pode danifi car o produto, provocar explosões e ferimentos, etc.

Este aparelho de ar condicionado não tem ventilador para retirar ar fresco do exterior. Deve abrir frequentemente portas e janelas quando utiliza aquecimentos a gás ou óleo na mesma sala, pois estes consomem grande quantidade de oxigénio do ar. De outra maneira, em casos extremos, podem ocorrer casos de sufocação.

Nunca utilize ou armazene gasolina ou outros vapores ou líquidos infl amáveis perto do aparelho de ar condicionado — é muito perigoso.

Não utilize este aparelho em um ambiente propenso a explosão.

Não toque na unidade com as mãos molhadas.

Não introduza os dedos nem outros objectos na unidade interior ou exterior do aparelho de ar condicionado, pois as peças móveis podem provocar lesões.

A fuga de gás refrigerante pode provocar um incêndio.

Por razões de segurança, certifi que-se de que desliga o aparelho de ar condicionado e a corrente eléctrica antes da limpeza ou da assistência.

Em caso de emergência, desligue a fi cha eléctrica da tomada ou desligue o disjuntor ou o interruptor eléctrico para isolar o aparelho de ar condicionado da fonte de alimentação.

Os utilizadores não devem limpar o interior das unidades exteriores e interiores. A limpeza deve ser realizada por um especialista ou um revendedor autorizado.

Em caso de avaria deste aparelho, não o repare sozinho. Entre em contacto com o revendedor ou o serviço de assistência para levar a cabo a reparação.

Itens proibidos

Pontos a serem observados

• Leia este manual de instruções cuidadosamente antes de utilizar este aparelho de ar condicionado. Se ainda tiver algumas difi culdades ou problemas consulte o seu revendedor.
• Este aparelho tem por fi nalidade oferecer-lhe condições confortáveis na sala. Utilize-o apenas para esse fi m como descrito neste manual de instruções.

Providencie uma tomada eléctrica para ser utilizada exclusivamente para cada unidade, bem como um interruptor para a fonte de alimentação, um disjuntor de circuito e um disjuntor de fugas de ligação à terra para protecção de sobrecorrente na linha exclusiva.

Providencie uma tomada eléctrica exclusivamente para cada unidade e integrar meios de desactivação total com separação de contacto em todos os pólos da instalação eléctrica fixa, conforme as normas de fiação.

Para impedir possíveis perigos devido a falha do isolamento, tem de ligar a unidade à massa.

De modo a evitar o sobreaquecimento e incêndios, não utilize cabos modifi cados, cabos partilhados, extensões eléctricas nem cabos não especifici cados.

Numa situação de anomalia/avaria do produto, interrompa o seu uso e retire a fi cha da tomada ou e o disjuntor. (Risco de fumo/incêndio/choque eléctrico)

• O ELCB dispara frequentemente.
- O produto não arranca por vezes quando está ligado.
- A corrente desliga-se por vezes quando move o cabo.

- Odor a queimado ou ruído anormal é detectado durante o funcionamento.

- O chassis está deformado ou anormalmente quente.

- Fugas de água da unidade interior.

- Sobreaquecimento do cabo de alimentação ou da fi cha.

- Não é possível controlar a velocidade da ventoinha.

- A unidade desliga-se imediatamente após ser activada.

- A ventoinha não pára mesmo após a unidade ser desligada.

Contacte imediatamente o revendedor local para manutenção/reparação.

Não se sente nem suba para cima da unidade. Pode cair acidentalmente.

PRECAUÇÃO

Este equipamento pretende ser usado por peritos ou utilizadores com formação em lojas, na indústria leve e em quintas, ou para utilização comercial por pessoas não especializadas.

Este aparelho pode ser utilizado por crianças de 8 anos de idade e acima e por pessoas com capacidades físicas, sensoriais e mentais reduzidas ou com falta de experiência e conhecimento se os mesmos forem supervisionados ou instruídos sobre a utilização do aparelho de maneira segura e compreendam os perigos envolvidos.

Mantenha o alarme de incêndio e a saída de ar a pelo menos 1,5 m da unidade.

Não arrefeça ou aqueça demasiado a sala quando estiverem presentes bebés ou pessoas inválidas.

Não ligue e desligue o aparelho de ar condicionado utilizando o interruptor principal. Utilize o botão de operação ON/OFF.

Não coloque nada na saída de ar da unidade exterior. É muito perigoso devido à alta velocidade de rotação do ventilador.

Não toque na entrada de ar ou nas pás de alumínio afi adas da unidade exterior. Pode sofrer ferimentos.

Não cole nenhum objecto na CAIXA DA VENTOINHA. Pode sofrer ferimentos e danifi car a unidade.

AVISO

• O compressor pode parar ocasionalmente durante tempestades com trovoada ou relâmpagos. Isso não é falha mecânica. A unidade é restabelecida automaticamente depois de alguns minutos.
• As instruções foram redigidas originalmente em inglês. As versões noutras línguas são traduções da redacção original.

Informações importantes sobre o refrigerante utilizado

Este produto contém gases fl uorados com efeito de estufa cobertos pelo Protocolo de Quioto. Não libere gases na atmosfera.

Tipo do refrigerante: R410A

Valor GWP ^(1) : 1975

(1) GWP = potencial de aquecimento global

Inspecções periódicas para fugas do refrigerante podem ser requeridas dependendo da legislação europeia ou local. Contacte o seu revendedor local para mais informações.

Precauções de utilização

Instalação

• Este aparelho de ar condicionado deve ser instalado adequadamente por um técnico de instalação qualifi cado de acordo com as Instruções de Instalação fornecidas com o aparelho.
• Antes da instalação deste aparelho de ar condicionado, verifi que se a voltagem da rede local na sua casa ou escritório é a mesma que a voltagem indicada na placa identifi cadora.

ADVERTÊNCIA

Evite as seguintes localizações para a instalação.

• Localizações onde existe fumo ou combustível. Localizações de temperatura extremamente alta como em uma estufa.
• Localizações em que haja dispositivos que geram calor excessivo.

Atenção:

- Evite instalar a unidade exterior onde possa ser atingida por água do mar ou perto de ar sulfuroso de termas. (Para proteger o aparelho de ar condicionado de alta corrosão)

Ligações

• Todas as ligações devem estar de acordo com os requisitos eléctricos locais. (Consulte o seu revendedor ou um electricista qualifi cado para mais detalhes.)
• Cada unidade deve ser adequadamente ligada à terra mediante um fi o de terra ou as ligações fornecidas.
• As ligações devem ser feitas por um electricista qualifi cado.

Preparação para a operação

Ligue o aparelho à corrente eléctrica 5 horas antes da operação inicial.

(Para aquecimento)

- Deixe a corrente eléctrica ligada para utilização contínua.

NOTA

Se não for utilizar o aparelho por um longo tempo, desligue a fi cha eléctrica da tomada ou desligue o disjuntor ou o interruptor eléctrico para isolar o aparelho de ar condicionado da fonte de alimentação.

Condição de funcionamento

Utilize este aparelho de ar condicionado no seguinte intervalo de temperatura.

■ Intervalo da temperatura interior:

Modo de arrefecimento 14°C - 25°C (*WBT) / 18°C - 32°C (*DBT) Modo de aquecimento 16°C - 30°C (*DBT)

■Intervalo da temperatura exterior:

Modo de arrefecimento -15°C - 46°C (*DBT) -10°C - 43°C (*DBT)*1

Modo de aquecimento -20°C - 18°C (*WBT) / -20°C - 24°C (*DBT) -15°C - 18°C (*WBT) / -15°C - 24°C (*DBT)*1

*DBT: Temperatura de bolbo seco

*WBT: Temperatura de bolbo húmido

*1 Quando ligar U-60PEY1E5, U-71PEY1E5, U-100PEY1E5, U-100PEY1E8, U-125PEY1E5, U-125PEY1E8, U-140PEY1E8

Informações para utilizadores sobre a recolha e eliminação de equipamentos velhos e pilhas usadas

Estes símbolos nos produtos, embalagem e/ou documentos acompanhantes signifi cam que os produtos eléctricos e electrónicos velhos e pilhas usadas não devem ser misturados com o lixo doméstico geral.

Para o tratamento, recuperação e reciclagem de produtos velhos e pilhas usadas de maneira apropriada, leve-os aos pontos de recolha aplicáveis de acordo com a legislação nacional do seu país e com as Directivas 2002/96/CE e 2006/66/CE.

Mediante a eliminação correcta destes produtos e pilhas, ajudará a salvar recursos valiosos e prevenir efeitos negativos potenciais sobre a saúde humana e o meio ambiente, que poderiam decorrer do manuseio de resíduos inadequado.

Para mais informações sobre a recolha e reciclagem de produtos velhos e pilhas usadas, contacte a autarquia local, o serviço de eliminação de resíduos ou o ponto de venda de onde comprou os itens.

Poderão ser aplicadas penalidades em caso de eliminação indevida de lixo de acordo com a legislação nacional.

Para utilizadores comerciais na União Europeia

Se quiser eliminar algum equipamento eléctrico ou electrónico, contacte o seu revendedor ou distribuidor para mais informações.

[Informações sobre a eliminação em outros países fora da União Europeia]

Estes símbolos são válidos apenas na União Europeia. Se quiser eliminar estes itens, contacte a autoridade local ou o seu revendedor e informe-se sobre o método de eliminação correcto.

Nota para os símbolos de pilha (dois exemplos inferiores):

Este símbolo pode ser utilizado em combinação com um símbolo químico. Neste caso, ele satisfaz os requisitos estipulados pela Directiva para o elemento químico envolvido.

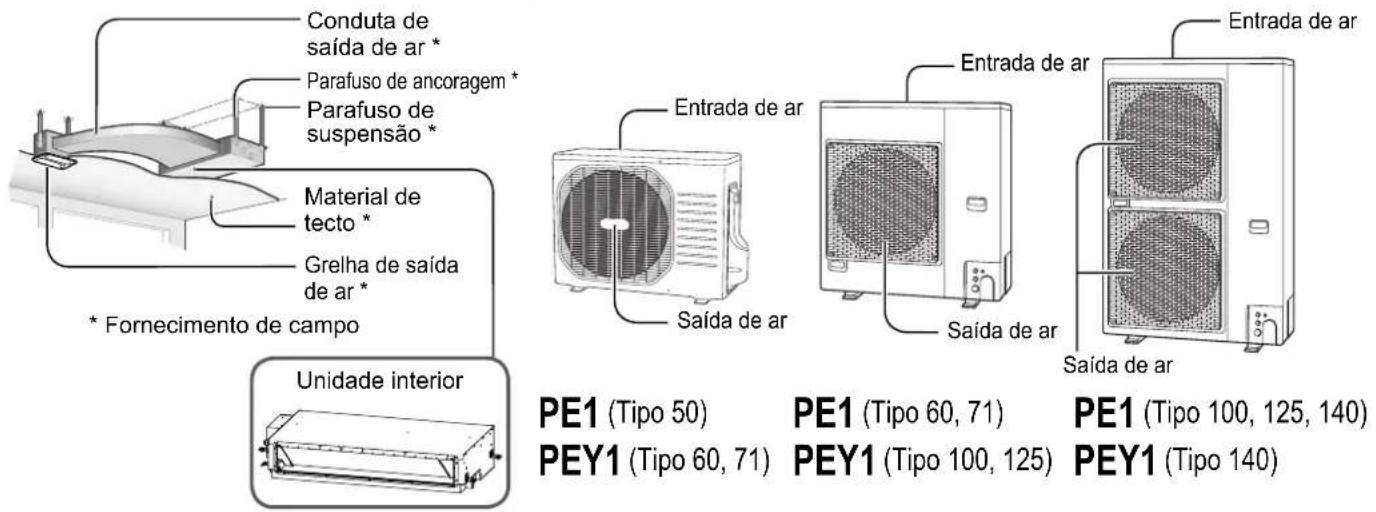

Nomenclatura das peças

UNIDADE INTERIOR UNIDADE EXTERIOR

Conduta de saída de ar * Parafuso de ancoragem * Parafuso de suspensão * Material de tecto * Grelha de saída de ar * * Fornecimento de campo Unidade interior Entrada de ar Saída de ar Entrada de ar Saída de ar Entrada de ar PE1 (Tipo 50) PEY1 (Tipo 60, 71) PEY1 (Tipo 100, 125, 140) PEY1 (Tipo 100, 125, 140) PEY1 (Tipo 140)

Opcional

Controlo remoto sem fi os

Nº do modelo
CZ-RWSC3 (Para todas as unidades interiores)

Controlo remoto do temporizador

Nº do modelo CZ-RTC2
Para todas as unidades interiores

Telecomando com fios de alta especificação

Nº do modelo CZ-RTC3
Para todas as unidades interiores
Leia as instruções de operação incluídas com o telecomando.

Mecanismo de funcionamento

■ Rendimento do aquecimento

- Como este aparelho de ar condicionado emprega o ar exterior para aquecimento, o seu rendimento de aquecimento se deteriora com a redução da temperatura externa. (Devido ao sistema da bomba de calor) →Neste caso, utilize outro aparelho de aquecimento.

■ Descongelação

- Este aparelho pode iniciar a operação de descongelação para derreter a congelação formada na unidade exterior.

①A descongelação começa: O ventilador da unidade interior pára (ou a velocidade torna-se extremamente baixa).

→“○”(STANDBY) aparece.

②A operação de aquecimento recomeça passados alguns minutos: O ventilador da unidade interior permanece parado (ou funcionará a uma velocidade muito baixa) até que a serpentina do permutador de calor da unidade interior se aqueça o sufi ciente.

→ “○” (STANDBY) aparece.

③A descongelação é concluída: O ventilador da unidade interior começa a funcionar. → “” (STANDBY) desaparece.

■ Operação "DRY"

• Quando a temperatura da sala atinge o nível que foi ajustado, a unidade exterior repete o ciclo de ligar e desligar automaticamente.
• Quando a unidade exterior é desligada, o ventilador da unidade interior também pára.
  (Para prevenir o aumento de humidade na sala)
• Quando houver uma grande probabilidade de a temperatura da sala atingir o nível que foi defi nido, a velocidade do ventilador é defi nida para "brisa" (vento suave) automaticamente.
• A operação "DRY" não é possível quando a temperatura exterior é 15 °C ou menos.

■ Se a energia falhar enquanto a unidade estiver a funcionar

Quando a unidade recomeça automaticamente após uma falha de energia temporária, ela utiliza os mesmos ajustes que estavam em efeito antes do corte de energia.

Manutenção

ADVERTÊNCIA

- Por motivos de segurança, desligue o aparelho de ar condicionado e desligue-o da rede antes de proceder à sua limpeza.

(Caso contrário, haverá o risco de choque eléctrico ou de ferimentos devido à alta velocidade de rotação do ventilador.)

- Não verta água sobre a unidade interior.

(Isso pode danifi car os componentes internos e causar um choque eléctrico.)

PRECAUÇÃO

- Nunca utilize solventes ou produtos químicos fortes. Da mesma forma, não limpe as peças plásticas com água muito quente.

(Isso pode causar uma deformação ou mudar a cor.)

- Algumas arestas metálicas e as pás são pontiagudas. Tome cuidado ao limpar tais partes. (Pode ferir-se.)

- Utilize um banco ou escada fi rme quando limpar uma unidade interior instalada em lugares altos.

- A serpentina interna e outros componentes da unidade exterior devem ser limpos regularmente.

- Contacte o seu revendedor ou serviço de assistência.

Sugestões para economizar energia

Evite

• Não bloqueie a entrada e saída de ar da unidade. (Uma obstrução provocará o mau funcionamento da unidade.)
• Durante a operação de arrefecimento, utilize toldos, persianas ou cortinas para prevenir a radiação directa de raios solares na sala.

■ Faça

● Mantenha o fi Itro sempre limpo.

(Um fi Itro obstruído prejudicará o desempenho da unidade.)

→ "Manutenção"

- Para prevenir o escape do ar condicionado, mantenha as janelas, portas e quaisquer outras aberturas fechadas.

Antes de solicitar assistência

Sintoma Causa	Acção
O aparelho de ar condicionado não funciona após ser ligado.	Falha de energia ou após falha de energia.	Prima o botão ON/OFF de alimentação no controlo remoto.
	O botão de operação (alimentação) está desligado.	Se o disjuntor estiver desligado, ligue a alimentação.Se o disjuntor tiver disparado, consulte o seu revendedor sem o ligar.
	Fusível queimado. Contacte o seu revendedor.
Baixo desempenho de arrefecimento ou aquecimento	A entrada ou saída de ar das unidades interiores e exteriores está obstruída com poeira.	Remova a poeira.
	O interruptor da velocidade do vento está defi nida para “Baixa”.	Mude para “Alta” ou “Forte”.
	Defi nições inadequadas da temperatura.	Consulte “Sugestões para economizar energia”.
	A sala está exposta à luz solar directa no modo de arrefecimento.
	As portas ou janelas estão abertas.
	O fi Itro de ar está obstruído. Consulte “Manutenção”.
	Demasiadas fontes de calor na sala no modo de arrefecimento.	Utilize um mínimo de fontes de calor e durante um curto espaço de tempo.
	Demasiadas pessoas na sala no modo de arrefecimento.	Diminua a defi nição de temperatura ou altere para “Alta” ou “Forte”.

Se o aparelho de ar condicionado não funcionar correctamente mesmo após a verificação de cada item de “Antes de solicitar assistência” e “Localização e solução de problemas”

• Pare a operação imediatamente e desligue a alimentação. Em seguida, contacte o seu revendedor e comunique o número de série e o sintoma. Comunique também a marca de inspecção ⚠️ e as letras E, F, H, L, P em conjunto com números que aparecem no visor LCD do controlo remoto.
• Nunca tente reparar o aparelho de ar condicionado por conta própria, pois é muito perigoso fazê-lo.

Localização e solução de problemas

Verifi que antes de consultar ou solicitar assistência.

Sintoma Causa / Acção
Unidade interior	RuídoSom como fl uxo de água é ouvido durante ou após o funcionamento.	Som de líquido refrigerante a fl uir no interior da unidade.Som de água de drenagem através do tubo de drenagem.
		Som devido à mudança de temperatura das peças.
	É possível sentir odores do ar descarregado durante o funcionamento.	Odores a componentes internos, a tabaco, a cosméticos acumulados no ar condicionado e no ar descarregado.O interior da unidade está sujo.(Contacte o seu revendedor.)
	Acumulação de condensação perto da saída de ar durante a operação de arrefecimento.	A humidade interna arrefece devido ao vento frio e acumula-se como condensação.
	Forma-se névoa durante a operação de arrefecimento.	Se o aparelho de ar condicionado tiver sido instalado em lugares onde existam grandes quantidades de neblina de óleo como em restaurantes, a limpeza é necessário, porque o interior da unidade (permutador de calor) está sujo.(Contacte o seu revendedor.)
	Forma-se névoa durante a operação de aquecimento.	A operação de descongelação está em andamento.
	O ventilador roda durante algum tempo apesar do funcionamento parar.	A rotação do ventilador torna o funcionamento mais suave.O ventilador pode rodar para secar o permutador de calor dependendo da defi nição.
	Poeira é descarregada.	A poeira acumulada dentro da unidade interior é descarregada.
	No funcionamento inicial a alta velocidade, algumas vezes o ventilador roda mais rápido do que a velocidade defi nida.(3 a 30 minutos)	Isto serve para verificação da operação a fim de confirmar que a rotação do motor do ventilador está dentro da faixa de utilização.
Unidade exterior	Sem funcionamento(Quando a alimentação é ligada imediatamente / Quando a operação é parada e retomada imediatamente)	O funcionamento não é iniciado durante aproximadamente os 3 primeiros minutos porque o circuito de protecção do compressor está activado.
	Gera-se ruído durante a operação de aquecimento.	A operação de descongelação está em andamento.
	Sai vapor durante a operação de aquecimento.
	O ventilador continua a rodar mesmo após a paragem da operação com o controlo remoto.	Isso é para o funcionamento suave.

PORTUGUÊS
