Tipo de produto	Barbeador recarregável
Marca	Panasonic
Modelo	ES-LV97
Alimentação	Adaptador CA (conversão automática de tensão)
Tensão do motor	3,6 V
Tempo de carregamento	Cerca de 1 hora
Autonomia	Cerca de 2 semanas (3 min de barbear por dia)
Dimensões (C × L × A)	4,8 × 2,4 × 10,2 cm
Peso	130 g
Funções principais	Barbear seco e molhado, aparador de precisão, sensor de barba, travamento do interruptor, modo de limpeza por vibração sônica
Limpeza	Estação autolimpante, limpeza com água, limpeza com escova, lubrificação com óleo
Segurança	À prova d'água (uso no chuveiro), trava de segurança, desligamento automático
Peças de reposição	Grade de proteção (WES9173), lâminas internas (WES9170), detergente especial (WES4L03)
Reparabilidade	Substituição das lâminas e da grade pelo usuário; bateria substituível apenas em centro de serviço autorizado
Indicadores	Nível da bateria, estado de carga, travamento, sensor de barba, nível de líquido de limpeza

Perguntas frequentes - ESLV97 PANASONIC

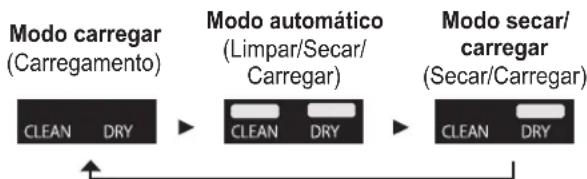

Por que o modo 'Secagem/Carregamento' leva mais tempo que o modo 'AUTOMÁTICO'?

O modo 'Secagem/Carregamento' tem um tempo de secagem prolongado porque um excesso de umidade pode estar presente em outras partes além da grade de proteção após um enxágue com água.

Posso recarregar o barbeador após cada uso?

Sim, a bateria Lithium-Ion pode ser recarregada após cada uso sem afetar sua vida útil. Um carregamento prolongado (mais de uma hora) não danifica a bateria.

A bateria se deteriora se não for usada por um longo período?

Sim, a bateria pode se deteriorar se não for usada por mais de 6 meses. Recomenda-se carregá-la completamente pelo menos uma vez a cada 6 meses.

Como substituir a grade de proteção do sistema?

Pressione os botões de destravamento da grade (A⑨) e abaixe-a. Alinhe as marcas do quadro e da grade, depois pressione até ouvir um clique. Substitua-a cerca de uma vez por ano.

O que fazer se o barbeador não ligar?

Verifique se o travamento do interruptor está ativado. Se o indicador de travamento piscar, pressione o botão de ligar por mais de 2 segundos para destravar.

Como limpar o barbeador sem a estação autolimpante?

Enxágue a grade com água e sabão, ative o modo de limpeza por vibração sônica (pressione 2 segundos), depois remova a grade e enxágue. Seque à sombra e lubrifique com o óleo fornecido.

Quando é necessário substituir as lâminas internas?

As lâminas internas devem ser substituídas cerca de a cada 2 anos. A grade de proteção do sistema deve ser substituída cerca de a cada 1 ano.

O barbeador pode ser usado no chuveiro?

Sim, este barbeador é à prova d'água e pode ser usado no chuveiro ou com gel de barbear. Não use água salgada ou quente.

O que fazer se o líquido de limpeza espumar na estação?

Isso pode acontecer se água com sabão ou sabonete para as mãos for misturado ao detergente. Limpe e seque completamente o barbeador antes de colocá-lo na estação, depois troque o líquido de limpeza.

Como travar o botão de ligar para evitar um acionamento acidental?

Enquanto o barbeador estiver funcionando, pressione o botão de ligar por mais de 2 segundos até que o indicador de travamento acenda. Solte, o interruptor está travado.

MANUAL DE UTILIZADOR ESLV97 PANASONIC

Consejos para um melhor afeito

Consejos para um melhor uso

Lâmina exterior uma vez ao ano

Aproximadamente 1 ano. Cuchillas internas: Aproximadamente 2 anos

Problema Ação

Instruções de Funcionamento

(Utilização doméstica) Máquina de barbear recarregável

Modelo n. ES-LV97

Índices

Precauções de segurança 212

Informações importantes. 217

Identificação das peças 218

Preparação 219

Como utilizar. 221

Limpeza em profundidade 225

Substituição da lâmina exterior do sistema e das lâminas interiores. 227

Quando a luz de nível baixo/luz de estado acende 229

Perguntas mais frequentes 230

Resolução de problemas 230

Assistência. 236

Para proteção ambiental e reciclagem dos materiais. 237

Especificações 238

Antes de utilizar este aparelho, leia estas instruções completas e guarde-as para futuras consultas.

209

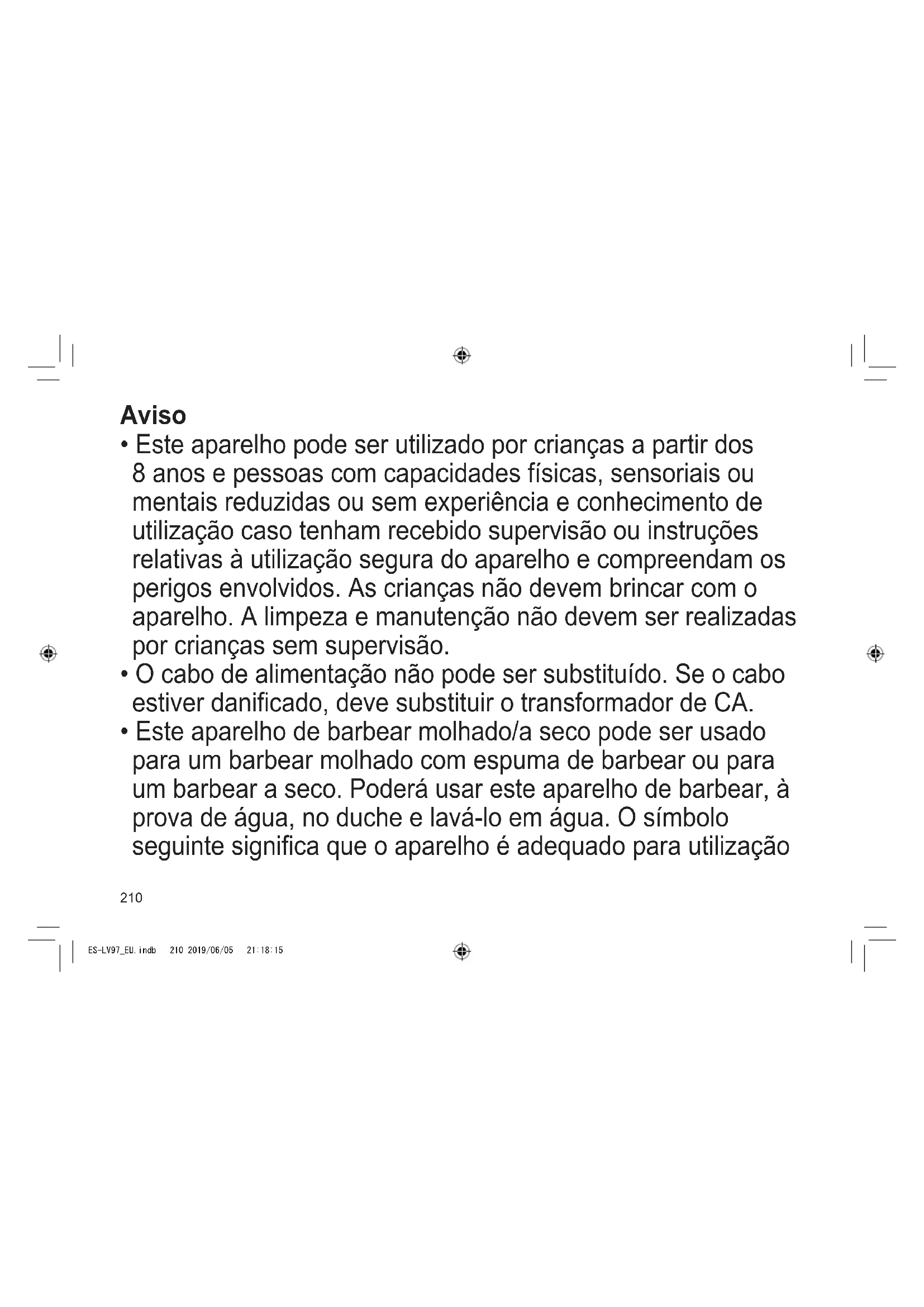

Aviso

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento de utilização caso tenham recebido supervisão ou instruções relativas à utilização segura do aparelho e compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser realizadas por crianças sem supervisão.
• O cabo de alimentação não pode ser substituído. Se o cabo estiver danificado, deve substituir o transformador de CA.
• Este aparelho de barbear molhado/seco pode ser usado para um barbear molhado com espuma de barbear ou para um barbear a seco. Poderá usar este aparelho de barbear, à prova de água, no duche e lavá-lo em água. O símbolo seguinte significa que o aparelho é adequado para utilização

no banho ou no duche.

• Não utilize qualquer outro transformador de CA e carregador auto limpante incluídos para qualquer efeito.

Além disso, não utilize qualquer outro dispositivo com o transformador de CA e o carregador auto limpante incluídos. (Veja a pág. 218.)

• O símbolo seguinte significa que é necessária uma fonte de alimentação amovível específica para ligar o aparelho à corrente elétrica. A referência do tipo de fonte de alimentação está indicada junto do símbolo.

211

Precauções de segurança

Para reduzir o risco de ferimentos, morte, choque elétrico, incêndio e danos materiais, respeite sempre as precauções de segurança apresentadas em seguida.

Explicação dos símbolos

Os símbolos seguintes são utilizados para classificar e descrever o nível de perigo, ferimentos e danos materiais causados quando as instruções não são respeitadas e o aparelho é utilizado incorretamente.

PERIGO	Indica um perigo potencial que resultar em ferimentos graves ou morte.
ADVERTÊNCIA	Indica um perigo potencial que pode ser可达 resultar em ferimentos graves ou morte.
CUIDADO	Indica um perigo que pode ser可达 resultar em ferimentos menores ou danos materiais.

Os símbolos seguintes são utilizados para classificar e descrever o tipo de instruções a respeitar.

Este símbolo alerta os utilizadores para um procedimento de funcionamento específico que não deve ser realizado. Este símbolo alerta os utilizadores para um procedimento de funcionamento específico que tem de ser seguido para utilizar o aparelho em segurança.

ADVERTÊNCIA

▷ Este produto

Este produto tem uma bateria recarregável incorporada. Não a lance no fogo, não aplique calor, nem a carregue, use ou deixe num ambiente com uma temperatura elevada. - Caso contrário, poderá ocorrer sobreaquecimento, ignição ou explosão.

Não modifique nem repare o aparelho pelos seus próprios meios. - Caso contrário, poderá ocorrer um incêndio, choque elétrico ou ferimentos. Contacte um centro de assistência autorizada para reparar o aparelho (substituição da bateria, etc.).

Nunca desmonte o aparelho, exceto quando proceder à sua eliminação.

• Caso contrário, poderá ocorrer um incêndio, choque elétrico ou ferimentos.

ADVERTÊNCIA

Em caso de anomalia ou falha

Pare imediatamente de utilizar o aparelho e remova o transformador se ocorrer uma anomalia ou falha. - Se não o fizer, poderá ocorrer um incêndio, choque elétrico ou ferimentos.

A unidade principal, o carregador auto limpante,

o transformador ou o cabo está deformado ou anormalmente quente.

A unidade principal, o carregador auto limpante, o transformador ou o cabo cheira a queimado. - É emitido um som anormal durante a utilização ou carregamento da unidade principal, do carregador auto limpante, do transformador ou do cabo. - Solicite a inspeção ou reparação num centro de assistência autorizada.

Alimentação elétrica

Não ligue nem desligue o transformador da tomada elétrica com a mão molhada. - Caso contrário, poderá ocorrer um choque elétrico ou ferimentos.

Não mergulhe o transformador de CA nem o carregador auto limpante em água nem os lave com água. Não coloque o transformador de CA nem o carregador auto limpante por cima ou perto de um lavatório ou de uma banheira com água. Nunca utilize o aparelho se o transformador de CA estiver danificado ou se a ficha de alimentação encaixar com folga na tomada elétrica. Não danifique o cabo nem a ficha de alimentação. - Não deforme, modifique, aqueça nem puxe o cabo ou a ficha de alimentação. Além disso, não coloque nada pesado em cima do cabo nem torça ou comprima. - Caso contrário, poderá ocorrer um choque elétrico ou incêndio devido a um curto-circuito. Não utilize o aparelho de forma que exceda a potência nominal da tomada elétrica ou da instalação elétrica. - Exceder a potência nominal ao ligar demasiadas fichas à tomada elétrica poderá causar um incêndio devido a sobreaquecimento. Certifique-se sempre de que o aparelho é utilizado numa fonte de alimentação que corresponda à tensão nominal indicada no transformador de CA. Insira completamente o transformador. - Se não o fizer, poderá ocorrer um incêndio ou choque elétrico.

ADVERTÊNCIA

Desligue o transformador de CA quando lavar o corpo principal com água. - Se não o fizer, poderá ocorrer um choque elétrico ou ferimentos.

Limpe periodicamente a ficha de alimentação e a ficha do aparelho para impedir a acumulação de pó. - Se não o fizer, poderá ocorrer um incêndio devido a uma falha de isolamento causada por humidade.

Prevenção de acidentes

As pessoas que usam um dispositivo eletrónico médico implantado, tal como um pacemaker, não devem deixar este aparelho entrar em contacto com a pele onde o dispositivo está implantado. - Caso contrário, poderá ocorrer um acidente ou problema de saúde.

Não o coloque ao alcance de crianças ou bebés. Não os deixe utilizar o aparelho. - Colocar peças ou acessórios na boca pode causar um acidente ou ferimentos.

Não utilize nem guarde o carregador auto limpante em cima de outros dispositivos elétricos.

Caso contrário, poderá ocorrer um choque elétrico causado por um derramamento de líquido ou um incêndio devido a um curto-circuito.

Se for ingerido detergente ou óleo acidentalmente, não provoque o vômito. Beba uma grande quantidade de água e contacte um médico.

Se o detergente ou óleo entrar em contacto com os olhos, lave de imediato e abundantemente com água corrente e consulte um médico. - O incumprimento destas instruções pode resultar em problemas físicos.

Se o detergente entrar em contacto com a pele, lave de imediato e meticulosamente com sabão. Se sentir irritação da pele em qualquer parte do corpo, pare imediatamente a utilização e contacte um médico. - O incumprimento destas instruções pode resultar em lesões corporais ou ferimentos na pele.

CUIDADO

Proteção da pele

Não utilize força excessiva ao aplicar a lâmina exterior do SYSTEMA contra o lábio ou outras zonas da cara.

Não aplique a lâmina exterior do Sistema diretamente sobre manchas ou feridas na pele. Não toque na secção da lâmina (secção metálica) da folha metálica interior. - Caso contrário, poderão ocorrer ferimentos na pele ou nas mãos.

CUIDADO

Não exerça pressão excessiva na lâmina exterior do SYSTEMA. Além disso, não toque na lâmina exterior do SYSTEMA com os dedos ou unhas quando estiver em utilização.

Não utilize este aparelho para o cabelo nem em qualquer outra parte do corpo.

• Se o fizer, poderão ocorrer ferimentos na pele ou reduzir a vida útil da lâmina exterior do SYSTEMA.

Não retire o aparelho de barbear do carregador auto limpante quando estiver a usar o modo "Automática" ou o modo "Secar/Carregar". - Caso contrário, poderão ocorrer queimaduras devido às altas temperaturas existentes à volta das lâminas.

Verifique se a lâmina exterior do SYSTEMA tem fissuras ou deformações antes de a utilizar.

• Se não o fizer, poderão ocorrer ferimentos na pele.

Coloque a tampa protetora no aparelho de barbear quando tiver de o transportar ou pretender arrumá-lo. - Se não o fizer, poderão ocorrer ferimentos na pele ou reduzir a vida útil da lâmina exterior do SYSTEMA.

Precauções a ter em conta

Não enrole o cabo à volta do transformador quando o arrumar.

- Caso contrário, o fio no cabo poderá partir-se com a carga e ocorrer um incêndio devido a um curto-circuito.

Não permita que objetos de metal ou lixo se colem à ficha de alimentação ou à ficha do aparelho.

- Caso contrário, poderá ocorrer um choque elétrico ou incêndio devido a um curto-circuito.

Não desligue o transformador ou a ficha do aparelho agarrando no cabo.

- Caso contrário, poderá ocorrer um choque elétrico ou ferimentos.

O aparelho de barbear não deve ser usado por famílias ou outras pessoas.

- Tal poderia provocar uma infeção e/ou uma inflamação.

Não deixe cair e evite que o aparelho bata contra outros objetos.

• Caso contrário, poderão ocorrer ferimentos.

Não utilize detergente para qualquer outra finalidade que não a lavagem das lâminas do aparelho de barbear.

- A utilização do detergente com outros produtos pode causar descoloração ou fendas.

Desligue o transformador da tomada elétrica quando não estiver a carregar.

• Se não o fizer, poderá ocorrer um choque elétrico ou incêndio devido à fuga elétrica resultante da deterioração do isolamento.

CUIDADO

Tenha cuidado ao abrir o detergente, pois o bocal é afiado.

• O incumprimento desta instrução pode causar ferimentos.

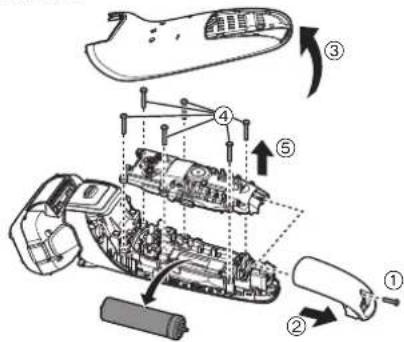

Manuseamento da bateria removida ao eliminá-la

PERIGO

• A bateria recarregável destina-se a ser utilizada apenas com este aparelho. Não use a bateria com outros aparelhos.
• Não carregue a bateria depois de esta ter sido retirada do aparelho.
• Não deite a bateria para o fogo nem a aqueça.
• Não bata, desmonte, modifique nem perfure com um prego.
• Evite que os terminais positivo e negativo da bateria entrem em contacto através de objetos metálicos.
• Não transporte nem guarde a bateria juntamente com peças metálicas, tal como colares e ganchos de cabelo.
• Não utilize nem deixe a bateria em locais onde fique exposta a altas temperaturas, tais como sob a luz direta do sol ou próximos de outras fontes de calor.
• Nunca retire o revestimento do tubo.
• Caso contrário, poderá ocorrer sobreaquecimento, ignição ou explosão.

ADVERTÊNCIA

Depois de retirar a bateria recarregável,

mantenha-a fora do alcance de crianças e bebês.

A bateria irá prejudicar o organismo se for ingerida acidentalmente.

Se isso acontecer, consulte imediatamente um médico.

Se ocorrer um vazamento do líquido da bateria e este entrar em contato com os olhos, não esfregue os olhos e enxágue abundantemente com água limpa, como a água da torneira.

• Se não o fizer, poderão ocorrer ferimentos nos olhos.

Consulte imediatamente um médico.

CUIDADO

Se ocorrer um vazamento do líquido da bateria e este entrar em contato com a pele ou o vestuário,

enxágue com água limpa, como a água da torneira.

• Se não o fizer, poderá ocorrer uma inflamação.

Informações importantes

• Barbeie-se com espuma durante pelo menos três semanas e note a diferença. É necessário algum tempo para se habituar ao aparelho de barbear Panasonic molhado/seco porque a sua pele e barba precisam de cerca de um mês para se ajustarem a qualquer novo método de barbear.
• Não permita que a lâmina exterior do Sistema entre em contacto com objetos sólidos.

Caso contrário, as lâminas poderão ficar danificadas, pois são muito finas e deformam-se facilmente.

• Não seque a unidade principal utilizando um secador ou um aquecedor com ventilador.

Caso contrário, poderá ocorrer uma falha ou a deformação das peças.

• Não deixe o aparelho de barbear com a estrutura da lâmina desmontada em locais onde fique exposto à luz direta do sol.

Caso contrário, a borracha à prova de água poderá deteriorar-se, diminuindo a qualidade da função à prova de água e PODENDO provocar uma falha.

• Após a utilização, guarde o aparelho de barbear num local com pouca humidade.

Se não o fizer, poderá provocar uma falha devido à condensação ou ferrugem.

• Não deixe o detergente em locais com temperaturas elevadas.

Caso contrário, poderá deteriorar-se.

• Mantenha as duas lâminas interiores introduzidas. Se estiver introduzida apenas uma das lâminas interiores, o aparelho de barbear poderá ficar danificado.
• Se limpar o aparelho de barbear com água, não use água salgada nem água quente. Não submerja o aparelho de barbear em água durante muito tempo.

Identificação das peças

Corpo principal

① Tampa protetora (2) Lâmina exterior do aparelho (3) Estrutura da lâmina Botões de libertação da estrutura da lâmina ⑤ Interruptor de funcionamento ⑥ Painel luminoso

a. Luz do sensor de barbear (

b. Indicador luminoso da capacidade da bateria

c. Luz de bloqueio do interruptor (H)

d. Luz de indicação de carregamento (→)

⑦ Tomada do aparelho (8) Parte externa Botões de libertação da lâmina exterior do sistema ⑩ Lâminas interiores ⑪ Aparador

Punho do aparador ⑬ Terminal posterior do corpo principal

⑬ Carregador auto limpante (RC9-22)

⑭ Terminais de carregamento ⑮ Botão de remoção da unidade de líquido de limpeza (16) Porta de entrada Tomada do carregador auto limpante ⑱ Alavanca de libertação do bloqueio ⑲ Filtro do líquido de limpeza ⑳ Unidade de líquido de limpeza ㉑ Luz de estado ㉒ Luz de nível baixo ㉓ Luz de limpeza ㉔ Luz de secar ㉕ Botão seletor

● Transformador de CA (RE7-87)

②⑥ Transformador Ficha de alimentação Cabo Ficha do aparelho

Acessórios

Estojo de viagem, Pincel de limpeza, F Oleo, Detergente especial (Detergente), Instruções de Funcionamento

Cartão de Garantia

Na altura da compra poderão existir gotículas de água no carregador auto-limpante, mas isso não implica qualquer problema em termos de higiene ou desempenho. (Trata-se de um resíduo da água destilada utilizada para o teste de desempenho.)

Preparação

Carregar o aparelho de barbear

Desligue o aparelho de barbear. - Limpe quaisquer gotas de água do terminal posterior do corpo principal.

1 Insira a ficha do aparelho [C29] no carregador auto-limpante [B]. 2 Retire a tampa protetora [A1] enquanto pressiona os lados da tampa e de seguida insira o aparelho de barbear no carregador auto-limpante.

• Introduza lentamente o aparelho de barbear no carregador auto-limpante, com cuidado para não danificar a lâmina exterior do sistema.

3 Ligue o transformador [C26] a uma tomada elétrica.

• Verifique se a luz de indicação de carregamento (→) se acende.
• O carregamento está concluído após aproximadamente 1 hora.

4 Desligue o transformador quando o carregamento estiver concluído.

Durante o carregamento

acende.

O número do indicador luminoso da capacidade da bateria irá acender à medida que o carregamento prossegue.

Após completar o carregamento

Todos os indicadores luminosos da capacidade da bateria irão acender-se e, em seguida, apagar-se ao fim de 5 segundos.

Notas

• Quando carrega o aparelho de barbear pela primeira vez, ou quando não o usa há mais de 6 vezes, o tempo de carregamento pode mudar ou a luz de indicação de carregamento (→) pode não se acender durante alguns minutos. A luz acabará por acender-se se mantiver o aparelho em carregamento.
• A temperatura ambiente recomendada para o carregamento é de 10°C - 35°C. Poderá demorar mais tempo a carregar ou a luz de indicação de carregamento (▶) piscará rapidamente e a bateria poderá não ser carregada corretamente se estiver sujeita a temperaturas extremamente elevadas ou baixas.
• O aparelho de barbear pode ser utilizado durante, aproximadamente, 2 semanas se a bateria estiver completamente carregada. (Com base numa utilização diária de 3 minutos para um barbear a seco com um intervalo de temperatura ambiente de 20°C - 30°C.) O número de dias de utilização varia em função das seguintes condições: - Espessura da barba - Pressão aplicada sobre a pele - Frequência de uso do modo de limpeza de vibração sónica
• Se existir ruído de rádio ou de outras fontes quando utiliza ou carrega o aparelho, desloque-se para outro local para usar o aparelho.

Carregamento sem o carregador auto limpante

Desligue o aparelho de barbear. - Limpe quaisquer gotas de água da tomada do aparelho.

1 Introduza a ficha do aparelho [O29] no aparelho de barbear. 2 Ligue o transformador [C26] a uma tomada elétrica. 3 Desligue o transformador quando o carregamento estiver concluído.

Nota

Não pode usar o aparelho de barbear quando este estiver a carregar a bateria.

Preparação do líquido de limpeza

A limpeza pode ser feita imediatamente antes da utilização, se preparada com antecedência. (Veja a pág. 224.)

• Retire o transformador de CA do carregador auto limpante.

1 Prima o botão de remoção da unidade de líquido de limpeza (1) e retire a unidade de líquido de limpeza (2) numa superfície resistente e plana.

• Se o carregador auto limpante estiver inclinado, ou sobre uma superfície mole, como um tapete, a alavanca de libertação do bloqueio não irá encaixar corretamente no carregador. Neste caso, não será possível instalar a unidade de líquido de limpeza.

• Tenha cuidado para não deixar a água ultrapassar a LINHA DE NÍVEL DE ÁGUA (A)
• Verta toda a embalagem do detergente.

①

(2)

3 Insira lentamente a unidade de líquido de limpeza [E20] no carregador auto limpante [E] até fazer um clique.

Notas

• Para substituir o líquido de limpeza, consulte a página 227.
• Use exclusivamente o detergente especial do carregador auto limpante para aparelhos de barbear Panasonic. Não o fazer pode causar uma avaria ou falha.
• Não agite o carregador auto limpante. Se o fizer, poderá causar um derrame ou reduzir o número de dias de utilização do líquido de limpeza.
• Pode usar o líquido de limpeza aproximadamente 30 dias, se o usar uma vez por dia. (Isto dependerá da espessura da barba e da temperatura ambiente.)

Como utilizar

Desfazer a barba

1. Prima e barbeie.

• Funcionar o "sensor de barbear", que ajusta automaticamente a potência, em função do tamanho da barba. Irá barbear com elevada potência as zonas em que a barba é mais espessa, reduzindo a potência nas zonas em que a barba é fina, para reduzir a pressão na pele.

Dicas para um melhor barbear

Aplique toda a lâmina exterior do sistema perpendicularmente sobre a pele e barbeie deslizando lentamente o aparelho de barbear sobre o rosto, contra o pelo da barba.

• A barba por baixo do queixo e à volta do pescoço pode ser melhor barbeada esticando a pele, para que a barba fique em pé.
• Para evitar danos na lâmina exterior do sistema, não utilize apenas uma parte da lâmina exterior do sistema.

A capacidade restante da bateria é muito baixa e, em seguida, apaga-se antes de 5 segundos.

• A quantidade aproximada da capacidade da bateria é indicada como 20 - 100. A luz do sensor de barbear ( ) pisca.

A capacidade restante da bateria pisca e, em seguida, apaga-se antes de 5 segundos.

Quando a carga da bateria for baixa

"20" pisca ao utilizar o aparelho de barbear.

• Pode barbear 2 a 3 vezes antes de "20" piscar. (Isto dependerá da utilização.)

Notas

• O aparelho poderá não funcionar em ambientes com uma temperatura inferior a 5°C.
• O sensor de barbear pode não responder em função do tipo e quantidade do gel de barbear. Essa situação é normal.
• Consoante a espessura da barba ou da quantidade de pelos cortados existentes na cabeça do aparelho de barbear, o sensor de barbear pode não responder e o som de funcionamento pode não mudar. Esta situação não é anómala.

• Para evitar um manuseamento errado, coloque os dedos no apoio do dedo quando usar o aparelho de barbear.
• O modo de limpeza de vibração sónica é ativado quando o interruptor de funcionamento é premido mais de 2 segundos quando o aparelho de barbear não estiver em funcionamento. (Veja a pág. 225.)

Não é possível barbear neste modo.

Funcionamento e exibição do bloqueio do interruptor

▸ Bloquear o interruptor de funcionamento

1. Prima uma vez e, em seguida, solte-o.
2. O aparelho de barbear começa a funcionar.
3. Prima durante mais de 2 segundos até a luz de bloqueio do interruptor (日) se acender.
4. O aparelho de barbear irá parar de funcionar.

3. Liberte

• A luz de bloqueio do interruptor (B) irá acender-se, em seguida, apagar-se ao fim de 5 segundos.

Desbloquear o interruptor de funcionamento

1. Prima durante mais de 2 segundos até a luz de bloqueio do interruptor (B) se apagar.

1. Assim que o aparelho de barbear começar a funcionar, solte o interruptor. A luz de bloqueio do interruptor (B) irá apagar-se.

• O interruptor de funcionamento está bloqueado quando a luz de bloqueio do interruptor (B) pisca durante 5 segundos e o aparelho de barbear não funciona mesmo quando o interruptor de funcionamento é pressionado.

Substituição da cabeça do aparelho de barbear

Pode alterar a ação do eixo.

FREE

A cabeça do aparelho de barbear irá mover-se para chegar a todas as zonas.

LOCK

Pode bloquear a posição da cabeça do aparelho de barbear.

Utilização do aparador

1. Deslize o punho do aparador para a posição "m" de forma a que o aparador fique na posição vertical.
2. Prima e utilize.

Mantenha o botão superior (a) premido e deslize o punho do aparador para baixo para baixar o aparador.

Dicas para uma melhor utilização

Aplique suavemente a extremidade do aparador perpendicularmente à pele e mova para baixo lentamente.

Aparar patilhas. Barbeie previamente as barbas compridas.

Limpar, secar, carregar

Recomendamos que limpe o aparelho de barbear antes de cada utilização.

1. Insira o aparelho de barbear no carregador auto-limpante [3] e ligue o transformador [C26] a uma tomada elétrica. (Veja a pág. 219.)

• Verifique se a luz de indicação de carregamento (→) se acende.
• Quando a luz de nível baixo ou a luz de estado se acender, consulte a página 229.

2. Prima (suc)

A luz de limpeza e a luz de secar acendem. O modo "Automático" terá início aproximadamente 6 segundos depois.

• Não é possível mudar o modo antes de o modo "AUTO" ter iniciado.

Limpar 10 min.

Secar 80 min.*

Carregamento 0 a 60 min.

• Quando a temperatura ambiente do carregador auto limpante é baixa (aprox. 15 °C ou inferior), o processo de secagem irá demorar até 170 min. 3 Depois de concluído o modo selecionado, retire o transformador.

Lave o aparelho de barbear com água ou um pincel de limpeza uma vez por mês. (Ver páginas 225 a 227.)

A secção do tronco da unidade principal (a), a peça que encaixa na lâmina interior (b), o aparador, os orifícios da lâmina exterior do SYSTEMA, etc., não podem ser limpos com o carregador auto limpante.

Mudar o modo do carregador auto limpante

O modo "Carregar" começa quando encaixar o aparelho de barbear. Pode mudar o modo premindo o botão seletor.

Notas

• Não prima o botão de remoção da unidade de líquido de limpeza durante a limpeza, quando ocorrer um derrame do líquido, provocando uma avaria.
• O tempo de secagem pode aumentar com uma temperatura ambiente de aproximadamente 15 °C ou inferior. A função Limpar ou Secar pode não funcionar em temperaturas extremamente baixas (aproximadamente 0 °C ou inferior).
• O detergente inclui um componente lubrificante, de forma a manter um barbear suave sem ser necessária a aplicação de óleo.

Limpeza em profundidade

Limpeza com água

• Desligue o aparelho de barbear e desligue do transformador de CA.

2 Prima durante mais de 2 segundos para ativar o modo de limpeza de vibração sónica.

• O salpico de espuma será suprimido.
• As luzes indicadoras luminosas da capacidade da bateria piscam por ordem.
• Após cerca de 20 segundos, apaga automaticamente, ou pode apagar a luz premindo o interruptor de funcionamento.

3 Retire a parte externa [A8] e lave com água corrente.

• Os salpicos de água são reduzidos se secar o aparelho de barbear através do modo de limpeza de vibração sónica.
• Depois de enxaguar o aparelho de barbear com água, agite-o algumas vezes para cima e para baixo para eliminar o excesso de humidade e de seguida limpe todas as gotas de água com um pano seco.

4 Encaixe a parte externa e seque com o carregador auto limpante [6].

1. Insira o aparelho de barbear no carregador auto limpante e ligue o transformador a uma tomada elétrica.
2. Verifique se a luz de indicação de carregamento (→) se acende.
3. Prima duas vezes.

A luz de secar acende e o modo "Secar/Carregar" terá início aproximadamente 6 segundos depois. - É possível mudar para o modo "Automática" mesmo depois de o modo "Secar/Carregar" ter iniciado.

Secar

180 min

Carregamento

0 a 60 min.

1. Depois de concluído o modo selecionado, retire o transformador.

5 Lubrifique o aparelho de barbear.

225

Assim será mantido o movimento suave da lâmina e um barbear confortável.

1. Aplique uma gota de óleo na lâmina exterior do sistema.
2. Levante o aparador e aplique uma gota de óleo.
3. Ligue o aparelho de barbear e faça-o funcionar durante aproximadamente cinco segundos.
4. Desligue o aparelho de barbear, e limpe qualquer excesso de óleo na lâmina exterior do sistema com um pano macio.

Secar o aparelho de barbear sem o carregador auto limpante

• Tenha cuidado para não bater com o corpo principal no lavatório ou em qualquer outro objeto quando seca a água. Caso contrário, pode causar uma avaria.
• Limpe com diluentes, benzina, álcool, etc.

Caso contrário, poderá ocorrer uma falha, quebra ou descoloração das peças.

Limpe com água e sabão dissolvido. - Não utilize nenhum detergente de cozinha ou casa de banho, à exceção de sabão para as mãos.

Caso contrário, poderá ocorrer uma falha.

• Não utilize o carregador auto limpante quando permanecerem gotas de água ou sabão no aparelho de barbear. Caso contrário, pode alterar o nível de concentração ou composição do líquido de limpeza na unidade de líquido de limpeza, o que pode degradar a limpeza, a esterilização, a lubrificação e o desempenho de secagem. Isto também pode causar o derrame de líquido de limpeza do carregador auto limpante.

Limpeza com o pincel

Retire a parte externa e as lâminas interiores. (Veja a pág. 227.)

Limpe a lâmina exterior do sistema nas áreas indicadas pelos círculos sem usar o aparelho de barbear.

▸ Limpar com o pincel comprido

Limpe a estrutura da lâmina [A③], a lâmina exterior do sistema [A②], o corpo principal

[A] e o aparador [A1], utilizando o pincel comprido.

▸ Limpar com o pincel curto

• Limpe as lâminas interiores [A10] utilizando o pincel curto, deslocando-o na direção indicada.
• Não mova o pincel curto na direção perpendicular às lâminas, pois pode danificar e tornar as lâminas interiores rombas.

Substituição da lâmina exterior do sistema e das lâminas interiores

Lâmina exterior do sistema: uma vez por ano. Lâminas interiores: uma vez de 2 em 2 anos.

▸ Remover a parte externa

Prima os botões de libertação da estrutura da lâmina [A4] e levante a parte externa [A8].

Fixar a parte externa

Depois de rodar a marca (A) da estrutura da lâmina para a frente, fixe firmemente a parte externa [A8] no aparelho de barbear.

Substituição da lâmina exterior do sistema

1. Prima os botões de libertação da lâmina exterior do SYSTEMA [A⑨] e puxe para baixo a lâmina exterior do SYSTEMA [A②].
2. Não prima os botões de libertação da lâmina exterior do Sistema com força excessiva.

Caso contrário, a lâmina exterior do SYSTEMA poderá ficar quebrada e não será possível encaixá-la completamente na estrutura da lâmina.

1. Alinhe a marca ( ) da estrutura da lâmina e a marca ( ) da lâmina exterior do SYSTEMA e fixe-as de modo seguro até ouvir um clique.

Substituição das lâminas interiores

1. Remova as lâminas interiores [A10], uma de cada vez.
2. Introduza as lâminas interiores, uma de cada vez.

Nota

Não deite fora a estrutura da lâmina.

Se a luz de estado acender durante 5 segundos quando o botão seletor for premido, o líquido de limpeza necessita de ser substituído.

• Mesmo que a luz de estado não acenda, substitua o líquido de limpeza antes de 6 utilizações.

227

3 Enxague a unidade de líquido de limpeza. Deite água tal como ilustrado quando inclina a unidade de líquido de limpeza e a agita suavemente. Pode limpar com o efeito do líquido de limpeza removido. Após a limpeza, não se esqueça de colocar o efeito do líquido de limpeza. 4 Limpe suavemente quaisquer resíduos de barba presos ao interior do tabuleiro de limpeza (a) com um pano ou lenço de papel embebido em água. Limpe os cantos e partes irregulares do tabuleiro de limpeza com um cotonete embebido em água. 5 Prepare o novo líquido de limpeza. (Veja a pág. 220.)

Notas

• O líquido de limpeza irá diminuir sempre que for utilizado normalmente, mas não adicione detergente e água, exceto quando substituir o líquido de limpeza. Caso contrário, a função de limpeza pode perder eficácia.
• Não lave a unidade do carregador auto limpante com água.
• Não limpe com diluentes, benzina, álcool, etc. Caso contrário, poderá ocorrer uma falha, quebra ou descoloração das peças. Limpe com água e sabão dissolvido.
• É possível que alguns componentes do líquido de limpeza e a oleosidade da pele se soltem e adiram à unidade de líquido de limpeza e ao exterior do líquido de limpeza. Isso não se trata de um problema.

▷ Quando a água não é drenada do tabuleiro de limpeza

• Não incline o carregador auto limpante para despejar a água. Se o fizer, pode fazer com que o líquido de limpeza na unidade de líquido de limpeza se entorne ou fazer com que o carregador auto limpante não funcione corretamente.
• Resíduos de barba poderão bloquear o dreno no fundo do tabuleiro de limpeza. Neste caso, não poderá limpar ou secar o aparelho de barbear.
• Certifique-se de que retira o transformador de CA do carregador auto limpante. 2. Coloque o carregador auto limpante numa superfície plana e empurre os resíduos de barba para baixo, através do tubo (b), com um palito, etc.

Quando a luz de nível baixo/luz de estado acende

Avisa que o líquido de limpeza deve ser substituído, se a luz de nível baixo ou a luz de estado acender durante aproximadamente 5 segundos quando for premido o botão seletor.

Luz no carregador auto limpante

A luz de nível baixo acende.

Conteúdo do aviso

É necessário substituir o líquido de limpeza em aproximadamente 7 dias. Prepare o detergente.

Luz no carregador auto limpante

A luz de estado acende-se.

Conteúdo do aviso

Substitua o líquido de limpeza. (Podem ser realizados os outros modos, exceto o modo

"Automática", mesmo que não tenha sido substituído.)

Se achar que ainda não está na hora de substituir.

• As unidades de líquido de limpeza estão corretamente encaixadas?
• O carregador auto limpante está colocado numa superfície nivelada?
• O carregador auto limpante está a ser utilizado fora da temperatura de utilização recomendada?

(Apenas pode ser utilizado o modo "Carregar".)

Perguntas mais frequentes

Pergunta Resposta

Por que razão o modo "Secar/Carregar" demora mais tempo que o modo "Automático"?

Posso reabastecer o carregador auto limpante com água, quando o nível de líquido de limpeza diminuir?

O carregador auto limpante pode ser utilizado para lavar outros modelos?

A bateria irá deteriorar-se se não for utilizada durante um longo período de tempo?

Devido à diferença no tempo de secagem. O tempo de secagem para o modo "Secar/Carregar" está definido para mais tempo, quando pode haver humidade em excesso noutras áreas às vezes da lâmina exterior do sistema, quando o aparelho de barbear tiver sido enxaguado e lavado com água. Não reabasteça com água, pois poderá deteriorar a função de limpeza. Substitua o líquido de limpeza. Caso contrário, pode causar uma avaria, por isso não utilize com outros modelos. Se a bateria não for recarregada durante mais de 6 meses, irá deteriorar-se, pelo que deve carregá-la completamente pelo menos uma vez a cada 6 meses.

Pergunta Resposta

Posso carregar o aparelho de barbear antes de cada utilização? Porque deve ser o transformador desligado antes da entrega? Qual o componente do óleo especificado e do detergente?

A bateria utilizada é uma bateria de iões de lítio, logo um carregamento antes de cada utilização não terá efeitos negativos na vida útil da bateria. Carregar a bateria durante mais de 1 hora não afetará a eficácia da mesma, mas desligue o transformador por questões de segurança e poupança de energia. Óleo: parafina líquida. Detergente: agente surfactante não iónico, agente antimicrobiano, lubrificante e fragrância.

Resolução de problemas

Efetue as ações indicadas em seguida. Se mesmo assim não conseguir resolver os problemas ou se as luzes do carregador auto limpante continuarem a piscar, contacte a loja onde adquiriu a unidade ou um centro de assistência autorizado pela Panasonic para reparação.

▸ Carregador auto limpante

Problema Ação
A lámina não foi lavada abundamente.	Se o aparecido de barbear não for limpo há mais de 2 semanas, limpe-o primeiro com o pincel de limpeza para remove resíduos de barba. (Veja a pág. 226.)
	Não adicione detergente e água, exceto quando substituir o liquido de limpeza. Caso contrário, a função de limpeza podeperder eficácia. (Veja a pág. 228.)
	Após a limpeza, poderao permanecer gotas semelhantes a oleo na parte exterior da estrutura da lámina. Estas são o componente lubrificante do liquido de limpeza e não se tratate de um problema. Poderá limpá-las com um pano macio.
As láminas não estou secau ou está pegajosas.	As láminas poderao não secar rapidamente devido às condições de temperatura. Execute novamente o modo "Secar/Carregar" ou limpe com um pano macio antes de barbear.

Problema Ação

As lâminas partem-se ou deformam-se durante a limpeza.

Acumulou-se líquido de limpeza no tabuleiro de limpeza.

• São introduzidos objetos
• estranhos no carregador. Substitua a lâmina exterior do aparelho.

---

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20
• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31
• 32
• 33
• 34
• 35
• 36
• 37
• 38
• 39
• 40
• 41
• 42
• 43
• 44
• 45
• 46
• 47
• 48
• 49
• 50
• 51
• 52
• 53
• 54
• 55
• 56
• 57
• 58
• 59
• 60
• 61
• 62
• 63
• 64
• 65
• 66
• 67
• 68
• 69
• 70
• 71
• 72
• 73
• 74
• 75
• 76
• 77
• 78
• 79
• 80
• 81
• 82
• 83
• 84
• 85
• 86
• 87
• 88
• 89
• 90
• 91
• 92
• 93
• 94
• 95

Se misturar água ensaboada ou sabonete com o detergente ou se utilizar outro detergente, o líquido de limpeza irá formar espuma. Utilize o carregador auto limpante antes de lavar abundantemente e secar o aparelho de barbear. Substitua o líquido de limpeza. (Veja a pág. 227.) Remova qualquer resíduo que se tenha acumulado no dreno existente no fundo do tabuleiro de limpeza.

(Veja a pág. 228.)

Se utilizar o carregador auto limpante com o aparelho de barbear molhado ou quando existir sabonete ou gel de barbear no aparelho de barbear, poderá acumular-se líquido de limpeza no tabuleiro de limpeza.

Problema Ação
O liquido de limpeza verteu da unidade deliquido de limpeza.	Não prima o botão de remoçao da unidade de liquido de limpeza durante nenhum modo.Posicao e carregaror auto limpante na horizontal.Se utilizes o carregaror auto limpante com o aparelho de barbear molhado ou quando existir sabonete ou gel de barbear no aparelho de barbear, o liquido de limpeza poderáverter.
Não é possivelletalrar a unidade deliquido de limpeza.	Coloque o carregaror auto limpante numa superficie resistente e plana.(Veja a pág. 220.)

Problema Ação
O modo nãoedinha.	Verifique se o transformador de CA está ligado ao carregar auto limpante e se o transformador está ligado a uma tomadaétrica.(Veja a pág.224.)
	Certificado-se de que o aparecido de barbear está corretemente encaixado no carregaror auto limpante.(Veja a pág.224.)
	A funcao Limpar ou Secar pode nãofuncionar em temperatas extremamente baixas (aproximamente 0℃ou inferior).
	Verifique se a luz de estado se acende.(Veja a pág.229.)
Não épossivelcarregaraquina de barbear.	Limpe cuidadosamente o terminal posterior do corpo principal e os terminais de carregamento do carregaror auto limpante com um pano ou tecido humedecido comágua.

Problema Ação

É emitido um som elevado.

Aparelho de barbear

Problema Ação

O interruptor de funcionamento não se acende.

Liberte o bloqueio do interruptor. (Veja a pág. 223.)

Problema Ação

O sensor de barbear não responde.

Consoante a espessura da barba ou da quantidade de pelos cortados existentes na cabeça do aparelho de barbear,

o sensor de barbear pode não responder e o som de acontecimento pode não mudar. Esta situação não é anómala. O sensor de barbear pode não responder em função do tipo e quantidade do gel de barbear. Esta situação é normal. O sensor de barbear pode não responder quando a capacidade restante da bateria for baixa. Se isso acontecer, carregue novamente o aparelho de barbear.

Aplique óleo. (Veja a pág. 225.)

▷ O sensor de barbear pode não responder se não houver óleo suficiente nas lâminas.

Problema Ação

O sensor de barbear responde mesmo que a máquina de barbear não esteja em contacto com a pele.

Limpe os pelos de barba cortados da área de barbear. Quando a área de barbear estiver demasiado suja, retire a estrutura da lâmina e lave-a com água. (Veja a pág. 225.) Substitua a lâmina exterior do sistema e/ou as lâminas interiores. Vida útil prevista da lâmina exterior do sistema e das lâminas interiores: Lâmina exterior do sistema: aproximadamente 1 ano; Lâminas interiores: aproximadamente 2 anos.

Problema Ação

O tempo de funcionamento reduzido mesmo antes de um carregamento completo.

Embora o aparelho de barbear possa ser utilizado durante cerca de 2 semanas após um carregamento completo (assumindo um barbear a seco durante 3 minutos por dia), o número de dias em que pode ser usado pode ser menor dependendo da forma como o aparelho é usado (por exemplo, quando usado para barbear a húmido). Aplique óleo. - Esta situação pode ser melhorada se limpar a boquilha de barbear sempre que a utilizar. Quando o número de operações por carga começa a diminuir, isso significa que a bateria está a chegar ao fim da respetiva vida útil.

Problema Àção

O aparecido de(barbear não funciona, mesmo(before o barbear.

O som defuncolvimento muda durante o barbear.

Utilize o aparelho em ambientes com uma temperatura de circa de 5 °C ou superior.

A bateria chegou ao fim da respetiva vida útil.

O aparelho de barbear não funciona com o transformador de CA ligado. Utilize o aparelho de barbear(before os ter carregado ou sufficiente e com o transformador de CA desligado.

O sensor de barbear está em funçãoamento. O som muda dependendo da espessura da barba.

Problema Àção

É emitido um som elevado.

O cheiro está a ficar mais intenso.

Os Pelosi cortados espalham-se por todo o lado.

Aplitude oleo. As lâminas não terao um movimento suave se não existir óleo nas mesmas, necessitating de mais potência.

O aparecido de barbear emite um som alto devido ao motor linear. Isso não se tratate de um problema.

Verifique se as lâminas está corretamente instaladas.

Limpe a lâmina exterior do systema com o pincel. (Veja a pág. 226.)

Esta situation pode ser melhorada se limpar a boaina de barbear sempre que a utilizes.

Esta situation pode ser melhorada se limpar a boaina de barbear sempre que a utiliza.

Limpe as lâminas interiores com o pincel quando os pelos cortados aderirem às lâminas.

Problema Ação
A lámina exterior doSYSTEMA fica quente.	Aplique Óleo.
	Substitua a lámina exterior doSYSTEMA se está estiverdanificada ou deformada.(Veja a pág. 227.)
Não obtém um barbeartão curto como antes.	Estasituação pode sermelhorada se limpar a maiorinede barbear sempre que a utilizesa.
	Substitua a lámina exterior doSYSTEMA e/ou as láminasinteriores.Vida útil prevista da láminaexterior doSYSTEMA e dasláminas interiores:Lámina exterior doSYSTEMA:Aproximamente 1 anolÁminas interiores:Aproximamente 2 anos
	Aplique Óleo.

Assistência
Contactos
Por favor, visite o site Web da Panasonic http://www.panasonic.com, ou contacte um centro de service autorizzato (o endereço de contacto encontrar-se no folheto de garantia Pan-Européia), caso precise de informações ou se o aparvelho de barbear ou cabo estiverem danificados.
Peças de reposicao
Peças de reposicao podem ser obtidas com o seurepresentante ou em um Centro de service.
Peças de reposicao para ES-LV97	Lâminas interiores eexteriores dosystema	WES9032
	Lâmina exterior doSYSTEMA	WES9173
	Lâminas interiores WES9170
Detergente especial para a limpeza do aparheirode barbear e do systemadecarregamento		WES4L03

Vida útil da bateria

A vida útil da bateria é de 3 anos. A bateria desta máquina de barbear não é suposto ser substituída pelos utilizadores. Substitua a bateria num centro de serviço autorizado.

Para proteção ambiental e reciclagem dos materiais

Este aparelho de barbear contém uma bateria de iões de lítio. Certifique-se de que a bateria é eliminada num local designado pelas autoridades, se tal existir no seu país.

Eliminação de Equipamentos Usados e Baterias - Apenas para a União Europeia e países com sistemas de reciclagem

Estes símbolos nos produtos, embalagens, e/ou documentos que os acompanham indicam que os produtos elétricos e eletrónicos e as baterias usados não podem ser misturados com os resíduos urbanos indiferenciados.

Para um tratamento adequado, reutilização e reciclagem de produtos e baterias usados, solicita-se que os coloque em pontos de recolha próprios, em conformidade com a respetiva legislação nacional. Ao eliminar os resíduos corretamente, estará a ajudar a poupar recursos valiosos e a prevenir quaisquer potenciais efeitos negativos sobre o ambiente e a saúde humana. Para mais informações acerca da recolha e reciclagem, por favor contacte a sua autarquia local. De acordo com a legislação nacional, podem ser aplicadas contraordenações pela eliminação incorreta de resíduos.

Nota para o símbolo da bateria (símbolo na parte inferior)

Este símbolo pode ser utilizado conjuntamente com um símbolo químico. Neste caso, está em conformidade com o estabelecido na Diretiva referente aos produtos químicos em causa.

Eliminar a bateria recarregável incorporada

Retire a bateria recarregável incorporada antes de deitar fora o aparelho de barbear.

A bateria deve ser eliminada de forma segura. Certifique-se de que a bateria é eliminada num local designado oficialmente para o efeito, se existir um. Este diagrama deve ser realizado apenas quando deitar fora a máquina de barbear e nunca para a reparar. Se desmontar a máquina sozinho, esta deixará de ser à prova de água, o que poderá provocar problemas de funcionamento.

• Remova a máquina de barbear do transformador de CA.
• Prima o interruptor de alimentação para ligar o aparelho e mantenha o aparelho ligado até que a bateria esteja completamente descarregada.
• Execute os passos ④ a ⑤ e levante a bateria, e depois retire-a.
• Tenha cuidado para não provocar um curto-circuito nos terminais positivo e negativo da bateria removida e isole os terminais com fita adesiva.

Especificações

Fonte de alimentação	Veja a plac identificativa no transformador de CA. (Conversão automatica de voltagem)
Voltagem do motor	3,6 V---
Tempo de corregamento	Aprox. 1 hora
Ruido acústico aéreo	no modo de barbear: 61 (dB (A) a 1 pW) no modo deURTAR patilhas: 62 (dB (A) a 1 pW)

Este produto foi concebido apenas para utilização doméstica.

Panasonic
