Produkttyp	Laddningsbar rakapparat
Märke	Panasonic
Modell	ES-LV97
Strömförsörjning	AC-adapter (automatisk spänningsomvandling)
Motorns spänning	3,6 V
Laddningstid	Cirka 1 timme
Drifttid	Cirka 2 veckor (3 min rakning per dag)
Mått (L × B × H)	4,8 × 2,4 × 10,2 cm
Vikt	130 g
Huvudfunktioner	Torr- och våtrakning, precisionshårtrimmer, skäggsensor, strömbrytarlås, sonisk vibrationsrengöringsläge
Rengöring	Självrengörande station, vattenspolning, rengöring med borste, oljesmörjning
Säkerhet	Vattentät (användning i dusch), barnlås, automatisk avstängning
Reservdelar	Skyddsgaller (WES9173), invändiga blad (WES9170), specialrengöringsmedel (WES4L03)
Reparerbarhet	Användaren kan byta blad och galler; batteri byte endast hos auktoriserad service
Indikatorer	Batterinivå, laddningsstatus, låsning, skäggsensor, rengöringsvätskenivå

Vanliga frågor - ESLV97 PANASONIC

Varför tar läget 'Torkning/Laddning' längre tid än läget 'AUTOMATISKT'?

Läget 'Torkning/Laddning' har en förlängd torktid eftersom överskott av fukt kan finnas på andra delar än skyddsgallret efter sköljning med vatten.

Kan jag ladda rakapparaten efter varje användning?

Ja, Litiumjonbatteriet kan laddas efter varje användning utan att påverka livslängden. Kontinuerlig laddning (mer än en timme) skadar inte batteriet.

Försämras batteriet om det inte används under en lång period?

Ja, batteriet kan försämras om det inte används på mer än 6 månader. Det rekommenderas att ladda det fullt minst en gång var 6:e månad.

Hur byter man systemets skyddsgaller?

Tryck på gallrets låsknappar (A⑨) och sänk ner det. Rikta in markeringarna på ramen och gallret, tryck sedan tills det klickar. Byt ut det ungefär en gång per år.

Vad gör jag om rakapparaten inte startar?

Kontrollera om strömbrytarlåset är aktiverat. Om låsindikatorn blinkar, tryck på strömbrytaren i mer än 2 sekunder för att låsa upp.

Hur rengör jag rakapparaten utan den självrengörande stationen?

Skölj gallret med tvålvatten, aktivera sonisk vibrationsrengöring (tryck i 2 sekunder), ta sedan bort gallret och skölj. Torka i skuggan och smörj med medföljande olja.

När ska de invändiga bladen bytas?

De invändiga bladen ska bytas ungefär vartannat år. Systemets skyddsgaller ska bytas ungefär varje år.

Kan rakapparaten användas i duschen?

Ja, denna rakapparat är vattentät och kan användas i duschen eller med rakgel. Använd inte saltvatten eller varmt vatten.

Vad gör jag om rengöringsvätskan skummar i stationen?

Detta kan hända om tvålvatten eller handtvål blandas med rengöringsmedlet. Rengör och torka rakapparaten helt innan den placeras i stationen, byt sedan rengöringsvätska.

Hur låser man strömbrytaren för att förhindra oavsiktlig start?

Medan rakapparaten är igång, tryck på strömbrytaren i mer än 2 sekunder tills låsindikatorn tänds. Släpp, strömbrytaren är låst.

BRUKSANVISNING ESLV97 PANASONIC

Rengöring med borsten

När Lav-/Status-lampan lyser

Om Lav-lampan eller Status-lampan lyser i ca. 5 sekunder när du trycker på Select-knappen (programval), betyder det att det är dags att byta rengöringsvätskan.

Lampan på den självrengörande laddaren

LAV-lampan lyser.

Betydelse

Byte av

rengöringsvätskan krävs om ca. 7 dagar.

Gör rengöringsmedlet klart.

Lampan på den självrengörande laddaren

Statuslampan lyser.

Betydelse

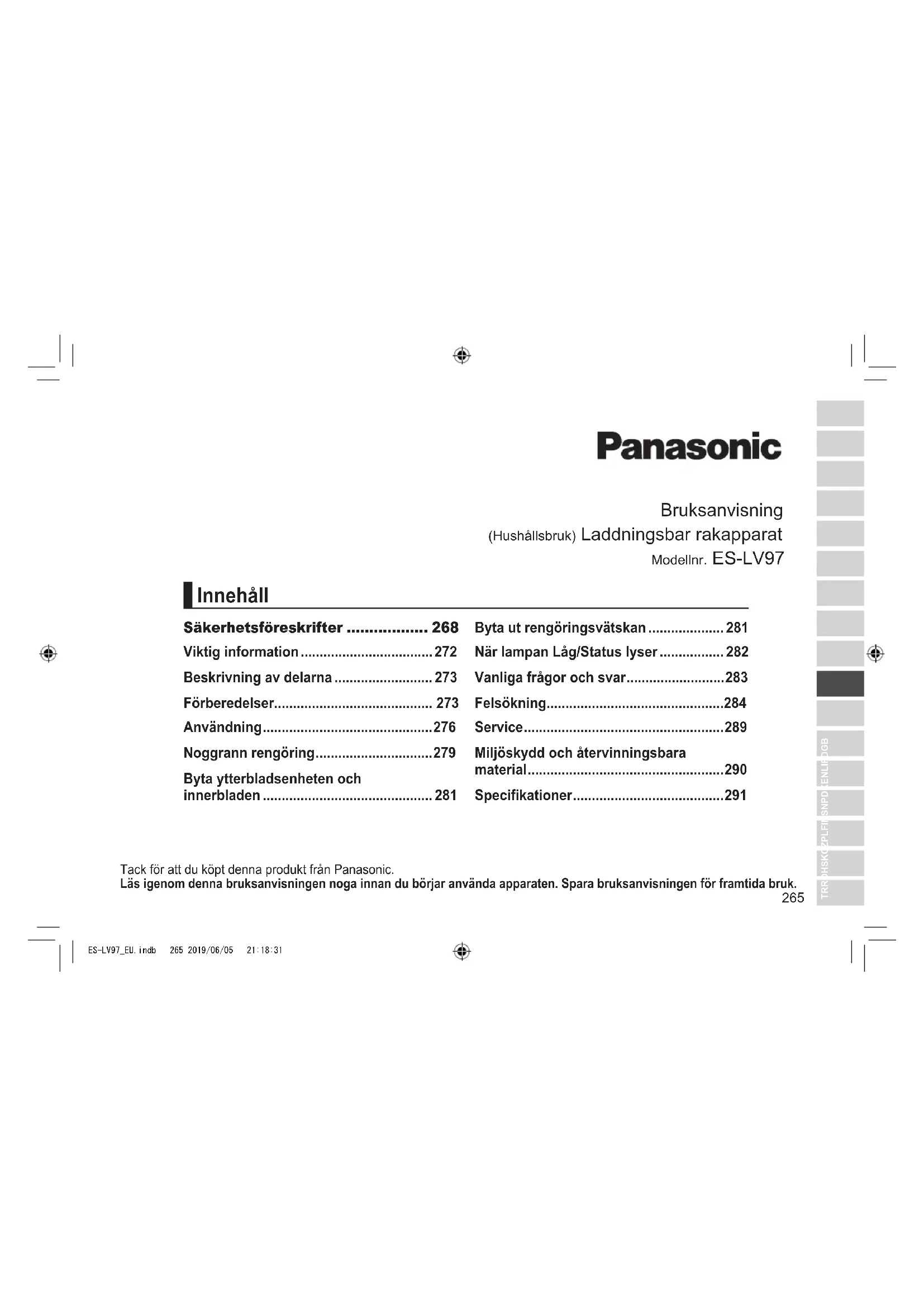

(Hushållsbruk) Uppladdningsbar rakapparat

Modellnr. ES-LV97

Innehåll

Adapteren ska tas ut ur stickkontakten när den inte laddas.

Underlåtenhet att följa detta kan leda till elektrisk stöt eller brand på grund av elektrisk läckage som följd av isolationsdefekt.

Var försiktig när du öppnar rengöringsmedlet eftersom toppen är skarp.

Ta bort den yttre filmen

När Låg/Status-lampan lyser

Det varnar om att det är dags att byta rengöringsvätska när Låg-lampan eller Statuslampan lyser i cirka 5 sekunder när Välj-knappen trycks in.

Lampa på den självrengörande laddaren

Låg-lampan lyser.

Meddelandeinnehåll

Beskrivning av delarna 273

Vanliga frågor och svar. 283

Förberedelser. 273

Felsökning. 284

Användning. 276

Service 289

Noggrann rengöring. 279

Miljöskydd och återvinningsbara material. 290

Byta ytterbladsenheten och innerbladen 281

Specifikationer 291

Tack för att du köpt denna produkt från Panasonic.

Läs igenom denna bruksanvisning noga innan du börjar använda apparaten. Spara bruksanvisningen för framtida bruk.

265

Varning

• Denna apparat kan användas av barn från 8 års ålder och personer med fysiska, sensoriska eller mentala funktionsnedsättningar, eller brist på erfarenhet eller kunskap, om de fått instruktioner eller övervakning avseende säker användning av apparaten och förstår de därtill kopplade riskerna. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn av vuxen.
• Strömförsörjningskabeln kan inte bytas ut. Om kabeln är skadad, ska AC-adaptern kasseras.
• Denna Wet/Dry rakapparat kan användas för våt eller torr rakning, dvs med eller utan raklödder. Den är vattentät och kan alltså användas i duschen och rengöras i vatten. Följande symbol innebär att den kan användas i badet eller duschen.

• Använd aldrig något annat än den medföljande AC-adaptern och den självrengörande laddaren för annat syfte. Använd inte heller någon annan produkt med den medföljande AC-adaptern och den självrengörande laddaren. (Se sidan 273.)
• Följande symbol indikerar att en specifik löstagbar strömförsörjningsenhet krävs för att ansluta den elektriska apparaten till elförsörjningen. Typreferensen för strömförsörjningsenheten är markerad nära symbolen.

Säkerhetsföreskrifter

För att minska risken för personskada, dödsfall, elstöt, brand och skada på egendom, måste du alltid följa säkerhetsföreskrifterna nedan.

Förklaring av symboler

Följande symboler används för att klassificera och beskriva nivån av fara, personskada och egendomsskada som kan uppstå om säkerhetsföreskrifterna inte följs och apparaten används på ett felaktigt sätt.

FARA	Betecknar en potentiell risk somkommen attresultera i allvarlg personskada eller)dödsfall.
VARNING	Betecknar en potentiell risk somkan resultera i allvarlg personskadaller dödsfall.
FÖRSIKTIGHET	Betecknar en fara somkan resultera i en mindere personskada aller skada på egendom.

Följande symboler används för att klassificera och beskriva den typ av instruktioner som ska beaktas.

Denna symbol används för att uppmärksamma användaren på en specifik användningsprocedur som inte får utföras.

Denna symbol används för att uppmärksamma användaren på en specifik användningsprocedur som måste utföras för säker användning av apparaten.

VARNING

Denna produkt

Denna apparat har ett inbyggt, laddningsbart batteri. Kasta inte in det i öppen eld och utsätt det inte för värme. Laddas, används och förvaras inte i en miljö med hög temperatur.

• Det kan i så fall orsaka överhettning, antändning eller explosion.

Modifiering eller reparation är inte tillåtet.

• Det kan orsaka brand, elstöt eller personskada. Kontakta ett auktoriserat servicecenter för reparation (batteribyte osv.).

Apparaten får inte monteras isär, med undantag för vid kassering.

Det kan orsaka brand, elstöt eller personskada.

VARNING

Vid onormal eller felaktig funktion: Avbryt genast användningen och koppla bort adaptern från vägguttaget vid onormal funktion eller fel.

• I annat fall kan det resultera i brand, elstöt eller personskada.

Huvudenhet, självrengörande laddare, adapter eller sladd är deformerad eller onormalt varm.

Huvudenheten, den självrengörande laddaren, adaptern eller sladden luktar bränt. - Det hörs konstiga ljud under användning eller laddning av huvudenhet, självrengörande laddare, adapter eller sladd. - Begär genast en kontroll eller reparation hos ett auktoriserat servicecenter.

Strömförsörjning

Anslut inte och koppla inte bort adaptern till ett vägguttag med fuktiga händer.

Det kan det orsaka elstöt eller personskada.

Sänk inte ner AC-adaptern och den självrengörande laddaren i vatten och tvätta inte av dem med vatten.

Placera inte AC-adaptern och den självrengörande laddaren över eller nära ett vattenfyllt handfat eller badkar.

Använd aldrig apparaten om AC-adaptern är trasig eller om kontakten sitter alltför löst i vägguttaget. Skada inte sladden eller strömkontakten.

• Förstör inte, modifiera, böj kraftigt eller dra i sladden eller strömkontakten. Placera inte heller några tunga föremål ovanpå strömsladden och se till att den inte vrids eller kommer i kläm.
• I annat fall kan det resultera i elstöt eller brand pga. kortslutning.

Använd inte apparaten på ett sätt som överskrider graderingen för nätströmmen eller sladdragningen.

• Att överskrida graderingen genom att ansluta alltför många kontakter till ett och samma vägguttag kan orsaka brand pga. överhettning.

Kontrollera alltid att apparaten används med den nätström som anges på AC-adaptern. Sätt in adaptern väl.

• I annat fall kan det resultera i brand eller elstöt.

Koppla loss AC-adaptern och rengör sedan huvudenheten med vatten.

• I annat fall kan det resultera i elstöt eller personskada.

VARNING

Rengör strömkontakten och apparatens kontakt regelbundet för att förhindra att damm ansamlas. I annat fall kan det uppstå brand på grund av isoleringsfel som orsakats av fukt.

Förhindra olyckor

Personer med medicinsk elektronisk utrustning, som t.ex. en pacemaker, implanterad i kroppen, får inte låta denna enhet nudda huden där den medicinska elektroniska utrustningen sitter. Det kan orsaka en olycka eller illamående.

Placera inte apparaten inom räckhåll för barn. Låt inte barn använda apparaten. Om barnet stoppar delar eller tillbehör i munnen, kan detta resultera i personskada eller skada på apparaten.

Använd eller förvara inte den självrengörande laddaren ovanpå andra elektroniska apparater. I annat fall kan det resultera i elstöt på grund av vätskespill eller brand på grund av kortslutning.

Om rengöringsmedel eller olja sväljs av misstag, framkalla inte kräkning utan drick i stället massor av vatten och kontakta en läkare.

Om rengöringsmedel eller olja kommer i kontakt med ögonen, skölj omedelbart grundligt med rinnande vatten och kontakta en läkare.

• Underlåtenhet att följa dessa instruktioner kan leda till fysiska problem.

Om rengöringsmedlet kommer i kontakt med huden, tvätta omedelbart och grundligt med tvål.

Om du upplever hudirritation någonstans på kroppen, avbryt genast användningen och kontakta en läkare.

• Underlåtelse att följa dessa instruktioner kan leda till fysisk skada eller hudskada.

FÖRSIKTIGHET

Skydda huden

Pressa inte ytterbladsenheten för hårt mot läppar eller andra delar av ansiktet.

Pressa inte ytterbladsenheten direkt mot födelsemärken eller skadad hud.

Rör inte vid innerbladets bladsektion (metallisk sektion).

Detta kan orsaka hud- eller handskada.

Tryck inte hårt på ytterbladsenheten. Vidrör inte ytterbladsenheten med fingrar eller naglar under användning.

Använd inte produkten för att avlägsna hår från huvudet eller annan del av kroppen.

• Att göra detta kan resultera i skada på huden eller att ytterbladsenhetens livslängd förkortas.

Ta inte bort rakapparaten från den självrengörande laddaren när du använder "AUTO"-läget eller läget "Torkning/laddning".

• Det kan orsaka brännskador på grund av den höga temperaturen runt bladen.

FÖRSIKTIGHET

Kontrollera att ytterbladsenheten inte är deformerad eller skadad före användning.

• I annat fall kan det orsaka hudskador.

Se till att placera skyddshuven på rakapparaten när den bärs omkring eller förvaras.

• I annat fall kan det resultera i skada på huden eller att ytterbladsenhetens livslängd förkortas.

Observera följande försiktighetsåtgärder:

Linda inte sladden runt adaptern vid förvaring.

• Då kan sladden gå sönder av belastningen och orsaka brand på grund av kortslutning.

Låt inte metallföremål eller skräp fastna på strömkontakten eller apparatens kontakt.

• I annat fall kan det resultera i elstöt eller brand på grund av kortslutning.

Koppla inte loss adaptern eller apparatens kontakt genom att dra i sladden.

• Det kan orsaka elstöt eller personskada.

Dela inte rakapparat med din familj eller andra personer.

• Det kan leda till infektioner eller inflammationer.

Apparaten får inte tappas eller stötas mot andra föremål.

Detta kan orsaka personskada.

Använd inte rengöringsmedlet för något annat ändamål än att tvätta bladen till din rakapparat.

• Att blanda rengöringsmedlet med andra produkter kan orsaka missfärgning eller sprickbildning.

Torka omedelbart upp rengöringsvätska om du råkar spilla ut den.

Längvarig kontakt kan orsaka missfärgning av läderföremål och trägolv.

Koppla bort adaptern från vägguttaget när rakapparaten inte laddas.

• Om du inte gör detta kan det resultera i elstöt eller brand på grund av läckström orsakad av försämrad isolering.

Var försiktig när du öppnar rengöringsmedlet, då det kan spruta ut.

• Om du inte är försiktig kan du skära dig.

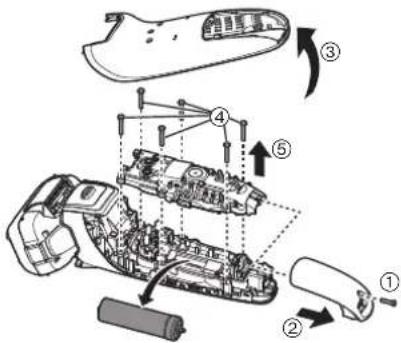

Hantering av urtaget batteri vid kassering

FARA

• Det laddningsbara batteriet är endast för användning i denna apparat. Använd inte batteriet med andra produkter.
• Ladda inte batteriet när det har tagits bort från produkten. Kasta inte i eld eller applicera värme.
• Slå inte på, ta isär, modifiera eller gör hål i batteriet.
• Låt inte batteriets positiva och negativa poler komma i kontakt med varandra genom något metallföremål.
• Bär inte eller förvara inte batteriet tillsammans med metallsmycken, såsom halsband och hårnålar.
• Använd inte eller lämna inte batteriet där det utsätts för höga temperaturer, som t.ex. i direkt solljus eller nära andra värmekällor.
• Ta aldrig av höljet på batteriet.
• Det kan i så fall orsaka överhettning, antändning eller en explosion.

VARNING

Efter att du tagit bort batteriet, förvara det inte inom räckhåll för barn och spädbarn.

Batteriet orsakar skador på kroppen om du råkar svälja det.

Om detta inträffar, kontakta läkare omedelbart.

Om batterivätska läcker ut och kommer i kontakt med ögonen, gnid inte ögonen och skölj ordentligt med rent vatten, så som kranvatten.

I annat fall kan det resultera i ögonskada.

Kontakta läkare omedelbart.

FÖRSIKTIGHET

Om batterivätska läcker ut och kommer i kontakt med hud eller kläder, skölj med rent vatten, som kranvatten.

• I annat fall kan det orsaka inflammation.

Viktig information

• Prova våtrakning med rakhyvel under minst tre veckor. Du kommer snart att märka skillnaden. Det kommer att ta lite tid tills du vänjer dig vid din Wet/Dry rakapparat, eftersom huden och skägget behöver cirka en månad för att anpassa sig till den nya rakningsmetoden.
• Se till att ytterbladsenheten inte kommer i kontakt med hårda föremål. Det kan skada bladen då de är mycket tunna och lätt kan deformeras.
• Torka inte huvudenheten med en hårtork eller varmluftspistol. Detta kan orsaka felaktig funktion eller deformering av delarna.
• Lämna inte rakapparaten med bladramen borttagen och utsatt för direkt solljus.

Den vattentäta gummibussningen kan skadas och tätheten försämras, vilket kan orsaka felaktig funktion.

• Förvara rakapparaten på en plats med låg luftfuktighet efter användning. I annat fall kan det resultera i felaktig funktion på grund av kondens eller rost.
• Lämna inte rengöringsmedlet där det förekommer höga temperaturer. Detta kan göra att medlets egenskaper försämras.
• Låt båda innerbladen sitta i. Om endast ett av innerbladen är isatt kan apparaten skadas.
• Använd aldrig saltvatten eller varmt vatten för att rengöra rakapparaten. Dränk inte rakapparaten i vatten under långa perioder.

Huvudenhet

① Skyddshuv ② Ytterbladsenhet ③ Bladram ④ Frigöringsknappar för bladram ⑤ Strömbrytare ⑥ Displayen

a. Rakningssensorlampa b. Batteriindikator c. Lampa för brytarlås ( )

d. Laddningslampa ()

⑦ Apparatens uttag ⑧ Ytterbladsdel

(9) Sparrknappar för ytterbladsenhet 10 Innerblad ⑪ Trimmer ⑫ Trimmerreglage Bakre terminal huvudenhet

Självrengörande laddare (RC9-22)

⑭ Laddningsuttag 15 Knapp för att ta bort rengöringsvätskebehållare Intagskanal Uttag för självrengörande laddare 18 Låsfrigöringsarm 19 Rengöringsvätskefilter

② Rengöringsvätskebehållare

21 Status-lampa 22 Laddningslampa 23 Rengör-lampa (rengöring) 24 Tork-lampa (torkning) 25 Select-knapp

AC-adapter (RE7-87)

26 Adapter 27 Strömkontakt 28 Sladd 29 Apparatens kontakt

Tillbehör

Skyddsfodral

Rengöringsborste

Olja

Specialrengöringsmedel (rengöringsmedel)

Bruksanvisning

Garantikort

Det kan finnas vattendroppar inne i den självrengörande laddaren vid köpet, men detta påverkar inte hygienen eller apparatens prestanda (det är rester av det destillerade vatten som används vid ett

prestandatest av apparaten).

Ladda rakapparaten

• Stäng av rakapparaten.
• Torka av eventuella vattendroppar på huvudenhetens bakre terminal.

1 Sätt i apparatens kontakt [C29] i den självrengörande laddaren [B]. 2 Ta bort skyddshuven [A1] samtidigt som du trycker på sidan av huven, och sätt i rakapparaten i den

Sätt i rakapparaten i den självrengörande laddaren försiktigt så att du inte skadar ytterbladsenheten.

3 Sätt i adaptern [C26] i ett nätuttag.

• Kontrollera att laddningslampan lyser. Laddningen tar cirka 1 timme.

4 Koppla bort adaptern när laddningen är klar.

Under pågående laddning

Laddningen är klar

tänds.

Batteriindikatorn visar stigande nivå vartefter apparaten laddas.

Batteriindikatorn och tänds och släcks sedan igen efter 5 sekunder.

OBS!

• När du laddar rakapparaten för första gången, eller när den inte har använts på mer än 6 månader, kan laddningstiden ändras eller laddningslampan ( ) kanske inte tändas under några minuter. Om rakapparaten förblir ansluten tänds lampan till slut.
• Rekommenderad omgivningstemperatur vid laddning är 10 °C - 35 °C. Laddningen kan ta längre tid, eller så blinkar laddningslampan (→) snabbt och batteriet laddas eventuellt inte fullt vid extremt låga eller höga temperaturer.
• Rakapparaten kan användas under cirka 2 veckor med en full laddning.

(Baserat på en 3-minuters torr rakning per dag i en omgivningstemperatur på 20 °C - 30 °C.)

Kapaciteten för hur många dagar apparaten går att använda varierar beroende på:

- Hur kraftig skäggväxten är - Hur hårt apparaten trycks mot huden - Hur ofta ljudvibrationsslaget används för rengöring - Om det uppstår störningar på radiomottagning eller på andra apparater medan rakapparaten används eller laddas, flytta på rakapparaten och använd den på en annan plats.

Ladda utan den självrengörande laddaren

• Stäng av rakapparaten.
• Torka bort eventuella vattendroppar på apparatens uttag.

1 Sätt i apparatens kontakt [C29] i rakapparaten. 2 Sätt i adaptern [C@] i ett nätuttag. 3 Koppla bort adaptern när laddningen är klar.

Obs! Du kan inte använda rakapparaten under laddning.

Förbereda rengöringsvätskan

Rengöringen kan påbörjas direkt efter användning genom att du förbereder den i förväg. (Se sidan 278.)

• Ta bort AC-adaptern från den självrengörande laddaren.

1 Tryck på knappen för att ta bort rengöringsvätskebehållaren (①) och ta bort och ställ rengöringsvätskebehållaren (②) på en hård, plan yta.

• När den självrengörande laddaren lyfts, eller ligger på ett mjukt underlag som t.ex. mattor, så kommer låsfrigöringsarmen inte att passa i laddaren ordentligt. I detta fall kan den självrengörande laddaren inte tas bort.

2 Häll kranvatten (1) och rengöringsmedel (2) i rengöringsvätskebehållaren. Låt inte vattennivån stiga över matarvattennivån (a). Häll ut hela förpackningen med rengöringsmedel. 3 För försiktigt in rengöringsvätskebehållaren [B20] i den självrengörande laddaren [B] tills det klickar.

OBS! Information om byte av rengöringsvätska finns på sid. 281. Använd endast specialrengöringsmedel för självrengörande laddare till Panasonic-rakapparater. Om detta inte görs kan det orsaka fel eller skada på apparaten. Luta inte den självrengörande laddaren. Detta kan orsaka spill eller minska antalet dagar som rengöringsvätskan kan användas.

• Rengöringsvätskan kan användas i ca 30 dagar om den används en gång om dagen. (Detta varierar beroende på skäggets tjocklek och omgivningens temperatur.)

Användning

Raka skäggstubb

1 Tryck på och påbörja rakningen.

Rakningssensorn aktiveras och justerar effekten automatiskt beroende på skäggstubbens längd.

Den rakar med full effekt i områden med längre skäggstubb och minskar effekten i områden med kortare stubb för att spara batteri.

Tips för bättre rakning

Använd hela ytterbladsenheten vinkelrätt mot huden och raka genom att långsamt dra rakapparaten över ansiktet mot skäggstråna riktning.

• Skäggstubben under hakan och runt halsen kan rakas bättre om huden sträcks så att skäggstråna står upprätt.
• Undvik att raka med endast en del av ytterbladsenheten för att undvika att skada den.

2 Tryck på när du är klar.

Återstående batterikapacitet kommer att visas och sedan försvinna efter 5 sekunder.

• Ungefärlig batterikapacitet visas som 20 - 100. Rakningssensorn lampan ( ) blinkar.

användning

Återstående batterikapacitet kommer att blinka och sedan försvinna efter 5 sekunder.

När rakapparaten används och

"20" blinkar är batterikapaciteten låg. - Du kan raka dig 2 till 3 gånger efter att "20" har börjat blinka (beroende på användning).

OBS!

Apparaten kanske inte fungerar i en omgivningstemperatur lägre än cirka 5°C. - Beroende på typen eller kvantiteten av rakgel så reagerar eventuellt inte rakningssensorn. Detta är normalt. - Beroende på skäggets tjocklek eller hur mycket skäggstubb som samlats i rakapparaten, kan rakningssensorn sluta reagera och ljudet från apparatens motor kommer inte att förändras. Detta är inte onormalt. - Placera fingrarna på fingerstödet när du använder rakapparaten för att förhindra felfunktion.

• Läget ljudvibrationsrengöring aktiveras när strömbrytaren hålls nedtryckt längre än 2 sekunder medan rakapparaten inte rakar. (Se sidan 279.) Du kan inte raka i detta läge.

Funktion och visning av brytarlås

Lås strömbrytaren

1. Tryck på en gång och släpp sedan upp knappen. Rakapparaten startar.

1. Tryck på och håll ned i mer än 2 sekunder tills dess att lampan för brytarlås ( ) tänds. Rakapparaten stannar.

3. Släpp upp. Lampan för brytarlås (n) tänds i 5 sekunder och släcks sedan.

Att låsa upp strömbrytaren

1. Tryck på och håll ned mer än 2 sekunder tills dess att lampan för brytarlås ( ) släcks.

1. När rakapparaten startar släpper du upp. Lampan för brytarlås ( ) kommer att släckas.

• Strömbrytaren är låst. Lampan för brytarlås ( ) blinkar under 5 sekunder och rakapparaten fungerar inte även om strömbrytaren trycks in.

Byt ut rakapparatens huvud. Du kan ändra svängrörelsen.

Rakhuvudet flyttas för att anpassa sig till några områden.

Du kan låsa rakhuvudet.

Använda trimmern

1. Skjut upp trimmerreglaget till "m"-positionen så att trimmern står rakt ut.
2. Tryck på och påbörja rakningen.

Tryck och håll ned den övre knappen (a) och skjut trimmerreglaget nedåt för att fälla ner trimmern.

Tips för bättre användning

Raka nedåt sakta med trimsaxen varsamt vinkelrätt mot huden.

Trimma polisonger

Förrakning av långa skäggstrån

Rengöra, torka, ladda

Det är rekommenderat att rengöra rakapparaten efter varje användning.

1 Sätt rakapparaten i den självrengörande laddaren [O] och koppla in adaptern [O26] i ett vägguttag. (Se sidan 273.)

• Kontrollera att laddningslampan (●) lyser. Se sid. 282 om endera Låg-lampan eller Status-lampan tänd.

2 Tryck på (sue)

Rengör-lampan och Dry-lampan tänd och läget "AUTO" aktiveras efter ca 6 sekunder. - Det går inte att ändra läge efter det att läget "AUTO" har startats.

Rengör 10 min

Torkning 80 min*

Laddning 0 till 60 min

• Om den omgivande temperaturen runt den självrengörande laddaren är låg (ca 15 °C eller lägre), kommer torkningen att ta upp till 170 min.

3 Ta bort adaptern när valt läge avslutats.

Rengör rakapparaten med vatten eller med rengöringsborsten en gång i veckan. (Se sidorna 279 till 280.)

Huvudenhetens ledsection (a), innerbladsfästet (b), trimmern och ytterbladsenhetens mellanrum, osv. kan inte rengöras med den självrengörande laddaren.

Ändra läget för den självrengörande laddaren

Läget "Laddning" startar när du ansluter rakapparaten. Läget kan ändras genom att trycka på Select-knappen.

Laddningsläge AUTO-läge Läget Torkning/ (Laddning) (Rengöring/ (Torkning/Laddning) laddning

OBS!

Tryck inte på knappen för att ta bort rengöringsvätskebehållaren under rengöring, då rengöringsvätska kan rinna ut och orsaka fel.

Torktiden kan förlängas om den omgivande temperaturen är ca 15°C eller lägre. Rengörings- eller torkningsfunktionen kanske inte fungerar om den omgivande temperaturen är för låg (ca 0°C eller lägre). Rengöringsmedlet är smörjande så olja behöver inte användas.

Noggrann rengöring

Rengöra med vatten

• Stäng av rakapparaten och koppla ifrån AC-adaptern.

1 Applicera lite tvål och vatten på ytterbladsenheten [A②].

2 Tryck in under mer än 2 sekunder för att växla till läget ljudvibrationsrengöring.

• Undviker att skummet skvätter.
• Batteriindikatorn blinkar regelbundet.
• Efter cirka 20 sekunder kommer den automatiskt att stängas av, eller så kan du stänga av den genom att trycka in strömbrytaren.

3 Avlägsna ytterbladsdelen [A8] och rengör under rinnande vatten.

Se sidan 281 för att ta bort ytterbladsdelen. Rengöring av rakapparaten i ljudvibrationsläget minskar risken för att det skvätter. Efter rengöring med vatten, skaka rakapparaten upp och ner några gånger för att ta bort överskottsfukt, och torka sedan bort eventuella vattendroppar med en torr duk.

4 Sätt fast ytterbladsdelen och torka med den självrengörande laddaren [B].

1. Sätt i rakapparaten i den självrengörande laddaren och koppla in adaptern i ett vägguttag. Kontrollera att laddningslampan ( ) lyser.

1. Tryck på iVe gånger. Dry-lampan tänds och läget "Torkning/laddning" aktiveras efter ca 6 sekunder. Det går att växla till läget AUTO även efter att läget Torkning/laddning har aktiverats.

1. Ta bort adaptern när valt läge avslutats.

5 Smörj rakapparaten.

Det ser till att bladens rörelser är mjuka och ger en komfortabel rakning.

1. Applicera en droppe olja på varje ytterbladsenhet.
2. Skjut upp trimsaxen och placera en droppe olja.

1. Sätt på rakapparaten och låt den vara igång i fem sekunder.
2. Stäng av rakapparaten och torka av eventuell överbliven olja från ytterbladsenheten med en mjuk trasa.

Rengöring med borsten

Ta bort ytterbladsdelen och innerbladen. (Se sidan 281.) Rengör särskilt de markerade områdena på ytterbladsenheten varje gång du använder

Torkarakapparaten utan den självrengörande laddaren.

Torka i skugga och applicera olja.

OBS!

• Var försiktig så att huvudenheten inte stöter emot tvättstället eller annat föremål när du tömmer urvattnet. Detta kan orsaka skada på enheten.
• Torka inte av med thinner, bensin, alkohol eller liknande. Detta kan orsaka fel på enheten, eller sprickor eller missfärgning av delarna. Torka av med utspätt tvålvatten.
• Använd inga andra köks- eller badrumsrengöringsmedel än vanlig tvål. Detta kan orsaka fel på enheten.
• Använd inte den självrengörande laddaren om det finns vattendroppar eller tvål kvar på rakapparaten. Detta kan ändra koncentrationen eller sammansättningen av rengöringsvätskan i rengöringsvätskebehållaren, vilket kan resultera i försämrad rengörings-, steriliserings-, smörjnings- och torkningsprestanda. Det kan också medföra att rengöringsvätska spills ut från den självrengörande laddaren.

Rengöring med den långa borsten

Rengör bladramen [A③], ytterbladsenheten [A②], huvudenheten [A] och trimmern [A⑪] med den långa borsten.

Rengöring med den korta borsten

Rengör innerbladen [A⑨] med den korta borsten genom att röra den i den riktning som visas. - Rör inte den korta borsten vinkelrätt mot bladen eftersom detta skadar innerbladen och försämrar deras skärpa.

Byta ytterbladsenheten och innerbladen

Ytterbladsenhet en gång per år

Innerblad en gång vartannat år

Avlägsna ytterbladsdelen

Tryck in frigöringsknapparna för bladramen [A4] och lyft upp ytterbladsdelen [A8].

Fästa ytterbladsdelen

Efter att du har vridit bladramens märke (A) framåt fäster du ytterbladsdelen [A8] på rakapparaten tills ett klick hörs.

1. Tryck på spärrknapparna för ytterbladsenheten [A9] och dra ner ytterbladsenheten [A2]. Se till att inte trycka för hårt på spärrknapparna för ytterbladsenheten. Det kan resultera i att ytterbladsenheten och bladramen inte går att sätta fast ordentligt. Passa in bladramens märke ( ) och ytterbladsenhetens märke (Δ) mot varandra och tryck ihop dem tills det klickar.

Byta innerbladen 1. Ta bort ett innerblad [A10] i taget. 2. Sätt i innerbladen ett i taget.

Obs

Kasta inte bort bladramen.

Byta ut rengöringsvätskan

Om Status-lampan lyser i 5 sekunder när Select-knappen trycks ned måste rengöringsvätskan bytas. – Även om Status-lampan inte tänds ska rengöringsvätskan bytas ut efter 6 månader.

1 Ta bort AC-adaptern [C] och rengöringsvätskebehållaren [320]. (Se sidan 275.) 2 Skölj bort den gamla rengöringsvätskan.

Den kan tömmas ut i slasken.

3 Skölj rengöringsvätskebehållaren.

• Håll vatten enligt vad som visas på bilden samtidigt som du lutar rengöringsvätskebehållaren och skakar den försiktigt.

• Du kan genomföra rengöringen utan att ta bort rengöringsvätskefiltret.

Efter sköljning, se till att fästa rengöringsvätskefiltret.

4 Torka försiktigt bort eventuella skäggstrån som fastnat i rengöringsfacket (a) med en trasa eller mjukt papper fuktat med vatten.

• Rengör rengöringsfackets hörn och ojämna delar med en tops fuktad med vatten.

5 Förbered den nya rengöringsvätskan. (Se sidan 275.)

OBS!

• Rengöringsvätskan minskar varje gång den används, men tillsätt inte rengöringsmedel och vatten förrän du byter rengöringsvätska. Detta kan försämra rengöringsfunktionen.
• Skölj inte den självrengörande laddaren med vatten.
• Torka inte av med thinner, bensin, alkohol eller liknande. Detta kan orsaka fel på enheten, eller sprickor eller missfärgning av delarna. Torka av med utspätt tvålvatten.
• Lite av rengöringsvätskan och hudfett kan avsöndras och fastna på rengöringsvätskebehållaren och på rengöringsvätskefiltret. Detta indikerar inte att problem.

När vattnet inte töms ur rengöringsfacket

• Häll inte ut vatten genom att luta den självrengörande laddaren. Detta kan orsaka att rengöringsvätskan i rengöringsvätskebehållaren spills ut eller leda till fel på den självrengörande laddaren.
• Det kan också hända att skäggstrån täpper till avloppsöppningen i botten på rengöringsfacket.

I detta läge kan du inte rengöra eller torka rakapparaten.

1. Tänk på att ta bort AC-adaptern från den självrengörande laddaren.
2. Placera den självrengörande laddaren på en plan yta och tryck ner skäggstråna i avloppet (b) med en tandpetare eller liknande.

När lampan Låg/Status lyser

Meddelar att rengöringsvatskan ska bytas när Låg-lampan är släckt. Status-lampan lyser i ca 5 sekunder när Select-knappen trycks ned.

Lampan på den självrengörande laddaren

Låg-lampan lyser.

Meddelandeinnehåll

Rengöringsvatskan måste bytas ut inom ca 7 dagar. Förbered rengöringsmedlet.

Lampan på den självrengörande laddaren	Meddelandeinnehäll
Status-lampan lyser.	Byt ut rengöringsvätskan. (Andra lügen années "AUTO" kan användas även om det inte byts ut).
	Om du misstänker att det inte ar dags att byta rengöringsvätskan ännu. Ar rengöringsvätskebehällaren ditsatt på rätt sätt? Stär den självrengörande laddaren på en plan yta? Används den självrengörande laddarenutanfor rekommanderat temperaturområde für användning? (Endast laket "Laddning" kan användas).

Vanliga frågor och svar
Fråga Svar
Varfor tar laget "Torkning/laddning" langre侦 laget "AUTO"?	Det beror på att det är olikalängtorkningstid.Torkningstiden i laget"Torkning/laddning"är langereftersom det kan finnas kvarfukt på andere ställen anytterbladsenheten after attrakapparaten har rengjorts och sköljts med vatten.
Kan jag fylla på densjälvrengörande laddaren med vatten närrengöringsvätskenivanhar sjunkit?	Fyll inte på med vatten eftersornrengöringsegenskapernaförsamras.Byt ut rengöringsvätskan.
Kan den självrengörande laddaren användas foratt rengörä andromodeller?	Detta kan orsaka fel, sä anecdden inte med andra modeller.
Kommen batteriet attförsamras om det inte används under lengretid?	Batterietkommen att församrasom det inte används under 6manader eller mer sä se till atten full uppladdning gösäratminstone var 6:e manad.
Kan jag laddarakapparaten after varjeanvändning?	Batteriet som användes ättlitiumjonbatteri, sä laddning aftervarje användningkommen inteatt paverka batteriets livslängd.

Fråga Svar

Varför bör adaptern kopplas ifrån efter laddning?

Vad innehåller den avsedda oljan och rengöringsmedlet?

Felsökning

Utför följande åtgärder. Om problemet fortfarande inte kan avhjälpas eller om alla lampor på den självrengörande laddaren blinkar ska du kontakta butiken där du köpte produkten eller ett servicecenter som är auktoriserat av Panasonic för reparation.

▷ Självrengörande laddare

Problem Åtgärd

Bladet har inte blivit ordentligt rengjort.

Bladen är inte torra eller är kladdiga.

Bladen har gått sönder eller har deformerats under rengöringen.

Om rakapparaten inte rengjorts på mer än två veckor, rengör först med rengöringsborsten för att avlägsna skäggstubben. (Se sidan 280.) Fyll inte på rengöringsmedel och vatten förutom när du använder rengöringsvätska. Detta kan försämra rengöringsfunktionen. (Se sidan 282.) Efter rengöring kan oljeliknande droppar finnas kvar på bladramen. Detta är den smörjande komponenten i rengöringsvätskan och innebär inte något problem. Du kan torka av det med en mjuk trasa. Bladen torkar långsamt beroende på temperaturförhållanden. Kör läget "Torkning/Laddning" igen och torka av med en mjuk trasa innan rakning. För inte in några främmande föremål i laddaren. Byt ut ytterbladsenheten och/eller innerbladen. (Se sidan 281.)

Problem Åtgård
Rengöringsvätskan har bildat skum.	Om du blandar tvålvatten ellershandtvål med rengöringsmedletell ermander annatrengöringsmedel, säkommenrengöringsvätska att skumma.Använd den självrengörande laddaren after det attrakapparaten har tvättats ochtorkats noggrant.
	Byt ut rengöringsvätskan.(Se sedan 281.)
Rengöringsvätska harsmalatsirengöringsfacket.	Ta bort skräp etc. som harsamlats i botten avrengöringsfacket.(Se sedan 282.)
	Om du använden densjälvrengörande laddaren närakapparaten ar blöt uller modet finns tvål ellrakgel pärakapparaten, säkanrengöringsvätska samlasirengöring facket.

Problem Åtgård
Rengöringsvatskan haralandfränrengöringsvatskebehällaren.	Tryckinte på knappenfor att tabortrengöringsvatskebehällaren narnögot av lagena ar aktiva.
	Placera den självrengörande laddaren horisontellt.
	Om du användener självrengörande laddaren närakapparaten ar blöt ellormdet finns tvål erller rakgel pärakapparaten, säkanrengöringsvatska lacka ut.
Rengöringsvatskebehällarenkan inte tas bort.	Placera den självrengörande laddaren pa enHard, plan yta.(Se sidan 275.)
Problem Åtgård
Läget startup inte.	Kontrolera att AC-adaptern ar ansluten till den självrengörande laddaren och till att vagguttag. (Se sidan 278.)
	Försakra dig om att rakapparaten ar ordentlich fäll till den självrengörande laddaren. (Se sidan 278.)
	Rengörings-ller torkningsfunktionen kanskeinte fungerar om den ompigande temperaturen ar for lag (ca 0 °C eller lagre).
	Kontrolera om status-lampan lyser. (Se sidan 282.)
Rakapparaten laddas inte.	Torka försiktigt av bakre terminal huvudenhet och laddningsuttagen på den självrengörande laddaren med en trasa erler pappersnäsduk fuktad med vatten.

Problem Åtgård
Avger ett högt ljud.	Vid rengöring: Den självrengörande laddaren avger ett högt ljud på grund av rengöring av bladen. Efter rengöring: Den självrengörande laddaren avger ett högt ljud på grund av avlågsnandet av vattendroppar for att paskynda torkningen. Ljudet after rengöring skiljer sig是从 ljudet vid rengöring. Vattenivän har sjunkit och det tar bort vattendroppar från bladen after rengöring. Detta indikerar inte ett problem.
Rakapparat
Problem Åtgård
Strömbrytaren slås inte PÅ.	Lås upp brytarläset. (Se sidan 277.)
Rakningssensorn reagerar inte.	Beroende på sköggets tjocklekEller hur mycket skaggstubb som samlats i rakapparaten, kan rakningssensorn slutareagera och ljudet.Free apparentens motorkommen.Free attforändras.Dettaär inte onormalt.
	Beroende på typen ellervantitetenvrakgel sa reagerareventuellt inte rakningssensorn.Dettaär normalt.
	Eventuellt sa reagerare inte rakningssensornombatterykapacitetenFreelag.Om detta händerraddarakapparaten.
	Applicera olja.(Se sidan 279.)Rakningssensorn reagerareventuellt inte om det inte finns tillräckligtmed olja på bladen.

Problem Åtgård
Rakningssensorn reagerar trots att rakapparaten inte är kontakt med huden.	Gör rent rakapparaten från rester av skäggstubb. Om apparaten samlat på sig mycket stubb, plocka bort bladramen och skölj under rinnande vatten. (Se sedan 279.)
	Byt ut ytterbladsenhet och/eller innerblad. Förvæntad livsländg fürytterbladsenhet och innerblad: Ytterbladsenhet: Omkring ettår Innerblad: Omkring tvåår

Problem Åtgård		Problem Åtgård
Kort användningstid även after full laddning.	Även om rakapparaten kan användas cirka 2 veckor after en full laddning (vid torr rakning i 3 minuter per dag), kan antelet dagar som den kan användas att minska beroende på hur rakapparaten används (till exempl, Near den används forêt rakning).	Drivljudet Förändras under rakning.	Rakningsensorn Är igäng. Ljudet Förändras beroende på hur kraftig skäggväxten Är.
		Avger ett högt ljud.	Applicera olja. Bladen rör sig inte mjukt om detinte finns fögon olja på dem och det gär Åt mer el.
	Aplicera olja.
	Detta kan undvikas genom att rengöra rakapparaten after varje rakning.		Rakapparaten avger ett högt ljud pga. Den linjärav motorn. Detta indikerar inte ett problem.
	När antelet användningstillällen per laddning börjar minska, häller batteriet på att blu uttjänt.		Kontrolera att bladen sitter fast ordentlich. Rengör ytterbladsenheten med borsten. (Se sidan 280.)
		Lukten blir starkare.	Detta kan undvikas genom att rengöra rakapparaten after varje rakning.
Rakapparaten fungerar inte after laddning.	Använd apparaten i en omgivande temperatur på cirka 5 °C eller högre.	Skäggstubb sprids ät alla hull.	Detta kan undvikas genom att rengöra rakapparaten after varje rakning. Rengör innerbladen med borsten Near stubb fastnat på innerbladen.
	Batteriet är uttjänt.
	Rakapparaten fungerar inte med AC-adaptern inkopplad.
	Rakapparaten kan användas after tillräcklig laddning;när AC-adaptern har kopplats bort.	Ytterbladsenheten blir het.	Applicera olja. Byt ut ytterbladsenheten om den är skadad eller deformerad. (Se sidan 281.)

Problem Åtgärd

Rakresultatet blir inte lika hudnära som förut.

Detta kan undvikas genom att rengöra rakapparaten efter varje rakning. Byt ut ytterbladsenheten och/eller innerbladen. Förväntad livslängd för ytterbladsenhet och innerblad: Ytterbladsenhet: Omkring ett år Innerblad: Omkring två år Applicera olja.

Service

Kontakt

Var god besök Panasonic hemsida http://www.panasonic.com eller kontakta en auktoriserad serviceverkstad (du hittar kontaktinformation i den paneuropeiska garantisedeln) om du behöver information eller om rakapparaten eller kabeln skadas.

Utbytbara delar

Utbytbara delar kan inhandlas hos din återförsäljare eller servicecenter.

Uttbytbara delar für ES-LV97	Ytterbladsenhet och innerbladen	WES9032
	Ytterbladsenhet WES91	73
	Innerblad WES9170
Specialrengöringsmedel für rengörings & laddningsystem für rakapparat		WES4L03

Batterilivslängd

Batteriets livslängd är 3 år. Batteriet i rakapparaten får inte bytas av användaren. Byt ut batteriet hos en auktoriserad serviceverkstad.

Miljöskydd och återvinningsbara material

Denna rakapparat har ett litiumjonbatteri. Var noga med att avyttra batteriet på en för ändamålet avsedd plats, om sådan finns på orten där du bor.

Avfallshantering av produkter och batterier Endast för Europeiska unionen och länder med återvinningssystem

Dessa symboler på produkten, förpackningar och/eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter och batterier inte får blandas med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska de lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser.

Genom att sortera korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön.

För mer information om insamling och återvinning kontakta din kommun.

Olämlig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser.

Notering till batterisymbolen (nedanför)

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall uppfyller den de krav som ställs i direktivet för den aktuella kemikalien.

Avfallshantering av det inbyggda laddbara batteriet

Ta ur det inbyggda laddbara batteriet innan du kastar rakapparaten.

Batteriet måste kasseras på ett säkert sätt.

Lämna in batteriet på en återvinningsstation för batterier om en sådan finns.

Denna bild är endast avsedd för kassering av rakapparaten, inte för reparation. Om du själv plockar isär rakapparaten kommer den inte längre att vara vattentät, vilket kan orsaka funktionsfel.

Avlägsna rakapparaten från AC-adaptern. - Tryck på strömbrytaren för att slå på strömmen och låt sedan strömmen vara på till dess att batteriet är helt urladdat. Genomför steg ⑤, lyft batteriet och avlägsna det. - Var försiktig så att inte plus- och minuspolerna på borttagna batterier kortsluts och isolera polerna genom att sätta tejp på dem.

Specifikationer

Driftspänning	Se AC-adapters märklät. (automatisch spänningskonvertering)
Motorspänning	3,6 V---
Laddningstid Cirka	timme
Luftburet akustiskt buller	I rakningsläge: 61 (dB (A) re 1 pW) I trimmerläge: 62 (dB (A) re 1 pW)

Denna produkt är endast avsedd för användning i hemmet.

Bruksanvisning
