MANUALE UTENTE ESLV97 PANASONIC

(Uso domestico) Rasoio ricaricabile

N. di modello ES-LV97

#

Precauzioni di sicurezza. 96

Informazioni importanti. 100

Identificazione parti. 101

Preparazione 102

Come usare 104

Pulizia accurata 107

Sostituzione della lamina esterna del
systema e delle lame interne. 110

Sostituzione del liquido per la pulizia... 110

Quando si accende la spia bassa carica/di stato 111

Domande frequenti 112

Risoluzione dei problemi 113

Assistenza 118

Per la salvaguardia dell'ambiente e il riccio dei materiali 119

Specifiche 120

Grazie per aver acquistato quello prodotto Panasonic.

Prima diutilizzarequestaunita,leggerelepresentiistruzioniiperintero econservarilepereventualeconsultazione futura.

93

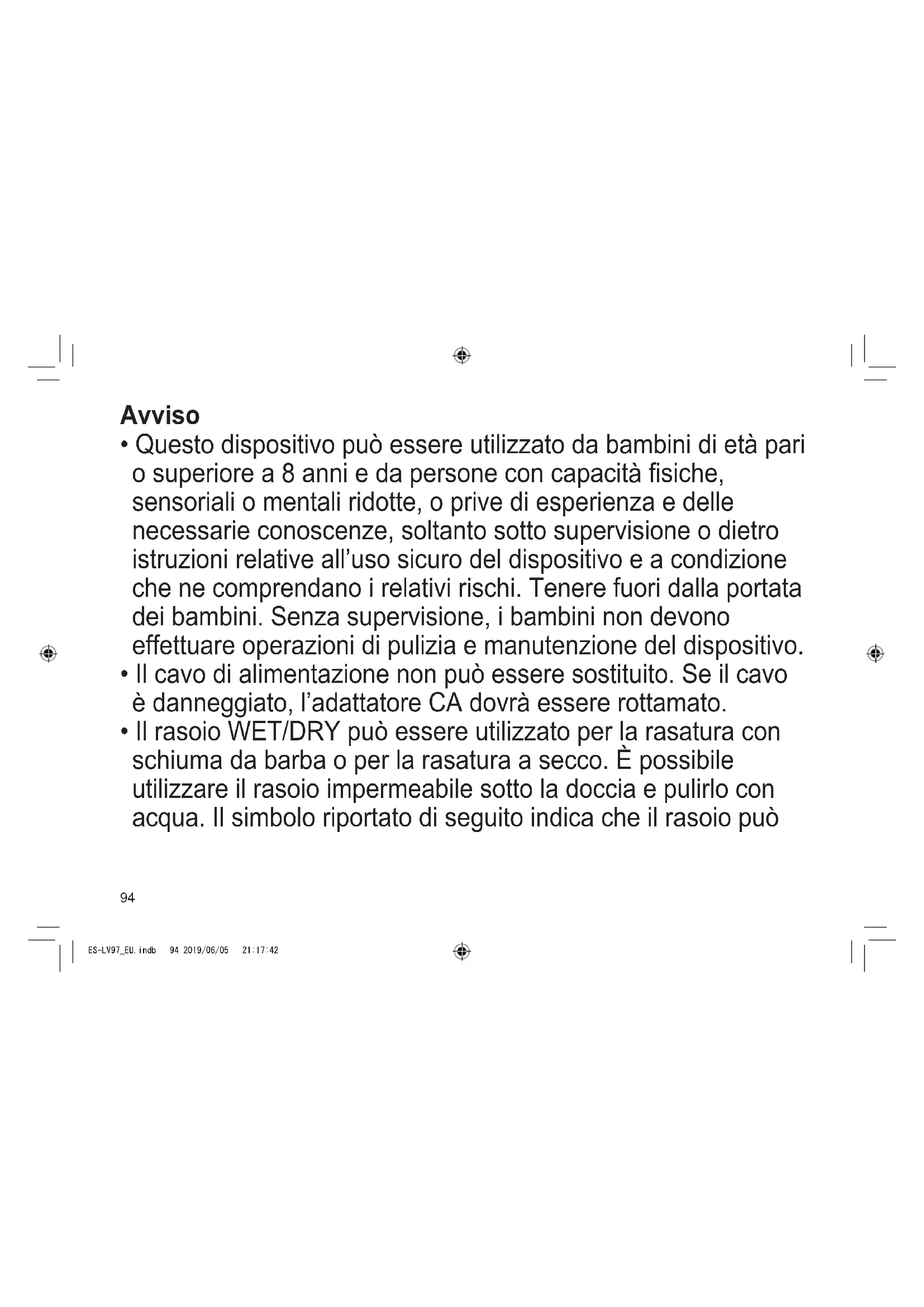

Avviso

• Questo dispositivo può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con disponţă fisiche, sensoriali o mentali ridotte, o prive di esperienza e delle necessarie conoscenze, soltanto sotto supervisione o dietro istruzioni relative all'uso sicuro del dispositivo e a condizione che ne comprehanno i relativi rischi. Tenere fuori alla portata dei bambini. Senza supervisione, i bambini non devono effettuare operazioni di pulizia e manutenzione del dispositivo.
• Il cavo di alimentazione non può essere sostituito. Se il cavo è danneggiato, l'adattatore CA dovrá essere rottamato.
• Il rasoio WET/DRY può essere utilizzato per la rasatura con schiuma da barba o per la rasatura a secco. è possibile utilizzare il rasoio impermeabile nelle doccia e pulirlo con acqua. Il significolo riportato di seguito indica che il rasoio può

essereutilizzatoinunavasca da bagno o sotto la doccia.

• Non utilizzato oggetti diversi dall'adattatore CA e dal caricabatteria autopulente forniti in dotazione per qualsiasi scopo.

Inoltre, non serviri dell'adattatore CA in dotazione e del caricabatteria autopulente per altri prodotti. (Far riferimento alla pagina 101.)

• Il seguente symbolo indica la necessità di disporre di una specifica unità di alimentazione staccabile per collegare l'apparecchio elettrico alla presa di corrente. Il tipo di unità di alimentazione di riferimento èindicato accanto al symbolo.

Precauzioni di sicurezza

Per ridurre il rischio di lesioni, decesso, scosse elettriche, incendi e danni a oggetti, osservare sempre le precauzioni di sicurezza seguenti.

Spiegazione dei simboli

I simboli segunti sono utilizzati per classificare e descrivrere il livello di rischio, di lesions e di danni ogetti causati in caso di mancato rispetto delleindicazioni e di uso improprio.

PERICOLO	Denota un rischio potenziale che più provocare gravi lesioni o deccesso.
AVVERTENZA	Denota un rischio potenziale che potrebbe portare a gravi lesioni o al deccesso.
ATTENZIONE	Denota un rischio che potrebbe provocare lesioni di minore entità o danni alle cose.

I significi seguenti sono utilizzati per classificare e descrivere il tipo di istruzioni da osservare.

Questo symbolo è utilizzato per avvisare gli utenti di una determinata procedura operativa da non esquire.
Questo significato è utilizzato per avvisare gli utenti di una determinata procedura operativa da seguire per consentire il funzionamento sicuro dell'unità.

AVVERTENZA

Questo prodotto
Questo prodotto dispone di una batteria ricaricabile incorpora. Non gettare nel fuoco, non riscaldare ne caricare, utilizzato o lasciare in ambienti con temperature elevate.
- Cosi facendo potrebbe surriscaldarsi, incendiarsi o esplodere.

Non modificarlo né ripararlo.
-Si potrebbero causare incendi, scosse elettriche o lesioni.

Per la riparazione (sostituzione della batteria ecc.), contattare un centro di assistenza autorizzato.

Non smontare mai il prodotto fatta eccezione per il caso in cui si proceda al suo smaltimento.
-Si potrebbero causare incendi, scosse elettriche o lesioni.

AVVERTENZA

In caso di anomalie o malfunzionamento Nel caso di un'anomalia o di un guasto, interrompere immediatamente l'uso e rimuovere l'adattatore.

• Altrimenti si potrebbero causare incendi, scosse elettriche o lesioni.


L'unità principale, il caricabatteria autopulente, l'adattatore o il cavo sono deformati o caldi in modo anomalo.

L'unità principale, il caricabatteria autopulente, l'adattatore o il cavo emanano odore di bruciato.
- Durante l'uso o la ricarica dell'unità principale, del caricabatteria autopulente, dell'adattatore o del cavo si avverte un rumore anomalo.

Rivolgersi immediamente a un centro di assistenza autorizzato per un controllo o una riparazione.

Alimentazione

Non collegare né scollegare l'adattatore da una presa a muro con le mani bagnate.

-Si potrebbero causare scosse elettriche o lesioni.

Non immerge l'adattatore CA e il caricabatteria autopulente in acqua né lavarli in acqua.

Non posizionare I'adattatore CA e il caricabatteria autopulente sopra o in prossimità di lavabi o vasche da bagno piene di acqua.

Non utilizzare l'apparecchio se l'adattatore CA è danneggiato o se la spina di alimentazione si muove liberamente all'interno della presa a muro. Non danneggiare il cavo o la spina di alimentazione

Non danneggiare, modificare, piegare con forza o tirare i cavo o la spina di alimentazione. Inoltre, non collocare oggetti pesanti sul cavo, non attorcigliarlo ne schiacciarlo.

-Si potrebbero causare scosse elettriche o incendi a causa di un corto circuito.

Non utilizzato in modo tale da superare la corrente nominale della presa a muro o del cablaggio.
- Il superamento della corrente nominale mediante l'uso di un numero eccessivo di spine su una presa a muro potrebbe causare incendi dovuti al surriscaldamento.

Verificare sempre che l'apparecchio sia alimentato da una fonte elettrica il cui voltaggio corrisponda a quello individato sull'adattatore CA. Inserire completamente l'adattatore.
- Altrimenti si potrebbero causare incendi o scosse elettriche.

principal con acqua. -Altrimenti si potrebbero causare scosse elettriche o lesioni.

AVVERTENZA

Pulire regolarmente la spina di alimentazione e la spina per evitare l'accumulo di polvere.

• Altrimenti si possono causare incendi a causa di un mancato isolamento dovuto all'umidità.

Prevenzione di incidenti

Si consiglia ai portatori di dispositivi medici elettronici impiantati, quali ad esempio pacemaker, di non far entrare l'unità in contatto con la parte del corpo nella quale è impiantato il dispositorio medico elettronico.

-Cosi facendo possono verificarsi incidenti o malattie.

Non conservare alla portata di bambini e neonati. Non lasciare che ci giochino.

-L'introduzione in bocca di parti o accessori cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui cui均由.

Nonutilizzareoriporreilcaricabatteria autopulente sopraaltridi dispositivi elettrici.

-Si potrebbero causare scosse elettriche dovute a perdite di liquido o incendi dovuti a un corto circuito.

In caso di ingestione accidentale del detergente o dell'olio, non provocare il vomito, bere

abbondante acqua e consultare un medico.

Se il detergente o l'olio entrano a contatto con gli occhi, lavare immediatamente e abbondamente con acqua corrente e consultare un medico.

-La mancata osservanza di taliindicazioni puocausare problemi fisici.

Se il detergente entra a contatto con la pelle, lavare immediatamente l'area interessata con sapone.

Se sono presenti irritazioni cutanee in qualsiasi parte del corpo, interrompere immediatamente l'utilizzo e consultare un medico.
-La mancata osservanza di questeindicazioni potrebbe causare lesioni fisiche o danni alla pelle.

ATTENZIONE

Protezione della pelle

Non esercitare una pressioneccessiva passando la lamina esterna delsystemasul labbro o su alte partidel viso.

Non passare la lamina esterna del systemadirettamente su imperfezioni o lesioni cutanee. Non toccare la sezione della lama (sezione metallica) della lamina interna.
-Cosi facendo si possono provocare lesioni alla pelle o alla mano.

Non spingere la lamina esterna del sistema con forza eccessiva. Inoltre, non toccare la lamina esterna del sistema con le dita o con le unghie quando l'apparecchio è in funzione.

Nonutilizzarequesto prodotto per tagliareicapelli oipeli di altre partidelcorpo.
-In tal modo si potrebbero causare lesions alla pelle o ridurre la durata della lamina esterna delsystema.

ATTENZIONE

Non rimuovere il rasoio dal caricabatteria autopulente durante l'uso della modalità "Automatica" o della modalità di "Asciugatura/Carica".

-Cosi facendo si possono causare usioni dovute alle alte temperature attorno alle lame.

Verificare che la lamina esterna del sistema non sua deformata o danneggiata prima di utilizzato l'apparecchio.

-Altrimenti si possono causare lesioni alla pelle.

Accertarsi di sistemare il coperchio protettivo sul rasoio quando si porta con se l'apparecchio o quando lo si ripone.

-Altrimenti si potrebbero causare lesions alla pelle o ridurre la durata della lamina esterna del systema.

Adottare le seguenti precauzioni Non avvolgere il cavo attorno all'adattatore quando si ripone l'apparecchio.

• Cosi facendo si può provocare la rottura del filo all'interno del cavo a causa del carico e si possono provocare incendi dovuti a cortocircuiti.

Non fare in modo che oggetti metallici o sporco si attacchino alla spina di alimentazione o alla spina dell'apparecchio.

-Si potrebbero causare scosse elettriche o incendi a causa di un corto circuito.

Non scollegare l'adattatore o la spina dell'apparecchio afferrando il cavo.

-Si potrebbero causare scosse elettriche o lesioni.

Non condidere il rasoio con familiari o altre persona.

-Ciò potrebbe causare infezioni o inflammazioni.

Nonfarecadere ilrasolo edevitare che urti contro alti oggetti.

-Cosi facendo si possono provocare lesioni.

Non utilizzato il detergente per scopi diversi dal lavaggio delle lame del rasoio.

• Il suo utilizzato con altri prodotti potrebbe causare scolorimento o spaccature.

Asciugare immediatamente eventuali schizzi di liquido per la pulizia.

• Il contatto prolongato cui cause lo scolorimento di prodotti in cuoio o pavimenti in legno.

Scollegare I'adattatore alla presa a muro quando non è in carica.

• Altrimenti si possono causare scosse elettriche o incendi a causa di dispersioni elettriche dovute al deterioramento dell'isolamento.

Prestare attenuatione durante I'aperture del detergente poiché il beccuccio etagliente.

-La mancata osservanza di tale accorgimento potrebbe causare lesioni.

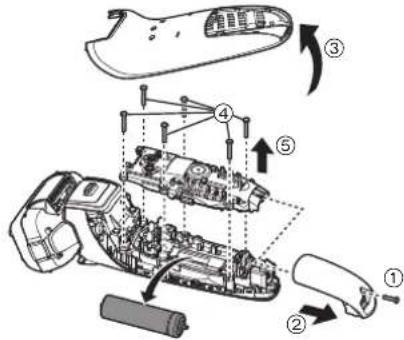

Gestione della batteria rimossa durante lo smaltimento

PERICOLO

• La batteria ricaricabile va usata esclusivamente con quello appearecchio. Non utilizzato la batteria con altri prodotti.
  Non caricare la batteria dopo che è stata rimossa dal prodotto.
  Non gettarla nel fuoco né scaldarla.
  Non colpire, smontare, modificare ne perforare con un chiodo.
• Non lasciare che i poli positivo e negativo della batteria entrino aicontatto l'uno con l'alto mediatinge oggetti metallici.
• Non trasportare né conservare la batteria insieme a bigiotteria in metallo come collane e spille per capelli.
• Non usare e non lasciare la batteria in luoghi in cui è esposta a temperature elevate come ad esempio in punti sotto la luce diretta del sole o vicino ad altre fonti di calore.
  Non rimuovere la pellicola esterna.

-Cosi facendo potrebbe surriscaldarsi, incendiarsi o esplodere.

AVVERTENZA

Una volta rimossa la batteria ricaricabile, non tenerla a portata di mano di bambini e neonati.
- Se inerita accidentalmente, la batteria può arrecare danni alla persona.
Se cià avviene, consultare immediatamente un medico.

Se dalla batteria fuoriesce fluido e quello entra in contatto con gli occhi, non strofinarli e sciacquare bene con acqua fresca come acqua corrente.
- Altrimenti si potrebbero causare lesions agli occhi. Consultare immediamente un medico.

ATTENZIONE

Se alla batteria fuoriesce fluido e quello entra in contatto con la pelle o i vestiti, sciacquare con acqua fresca come acqua corrente.
- Altrimenti si potrebbero causare inflammazioni.

Informazioni importanti

• Per notare la differenza, è necessario utilizzato il metodo di rasatura umida con la schiuma da barba per almeno tre settimane. è necessario un po'di tempo per abituarsi al rasoio Panasonic Wet/Dry poichè la pelle e la barba richiedono circa un mese per adattarsi al nuovo metodo di rasatura.

• Evitare che la lamina esterna del sistema entri in contatto con oggetti duri.

Si rischia altrimenti di danneggiare le lame che sono estremamente sottili e si deformano lavorente.

• Non asciugare l'unità principale con un asciugacapelli o con un termoventilatore.

Si rischia altrimenti di causare malfunzionamenti o di deformare le parti.

• Non lasciare il rasoio con la testina scollegata esporto alla luce solare diretta.

Ciò potrebbe deteriorare la guarnizione impermeabile in gomma e prompressere l'impermeabilità con seguente malfunzionamento.

• Dopo l'utilizzo, riporre il rasoio in un luogo con basso livello di umidità.

La non ottemperanza potrebbe causare malfunzionamento dovuto a condensa o ruggine.

• Non lasciare il detergente in luoghi esposti a temperature elevate.

Cosi facendo se ne potrebbe causare il deterioramento.

• Lasciare inserte le lame interne. Se rimane insertita solo una delle lame interne, il rasoio vuo danneggiarsi.

• Se si pulisce il rasoio con acqua, non utilizzato acqua salata o calda. Non immergere il rasoio nell'acqua per un lungo periodo di tempo.

Identificazione parti

Corpo principale

① Coperchio protettivo

② Lamina esterna delsystema

(3) Struttura lamina

(4) Tasti di rilascio struttura lamina

⑤Interruttore di accensione
⑥ Display spi
a. Spia del sensore di rasatura (45)
b. Spia capacità batteria
c. Spia blocco interruptore (B)
d. Spia stato di carica ()
(7) Presa
(8) Sezione lamina esterna
9 Tasti di rilascio lamina esterna delsystema
Lame interne
(1)Tagliabasette
12 Impugnatura tagliabasette
Terminale posteriore del corpo principale

Caricabatteria

autopulente (RC9-22)

(14) Uscite per ricarica
15 Pulsante rimozione vaschetta del liquido per la pulizia
16Portad ingresso
17 Spina del caricabatteria autopulente
18Levetta di sblocco
19 Filtr del liquido per la pulizia

20 Vaschetta del liquido per la pulizia
② Spia di stato
(2) Spia bassa carica
② Spia di pulizia
24 Spia di asciugatura
25 Tasto di selezione

Adattatore CA (RE7-87)

26 Adattatore
Spina di alimentazione
Cavo
29 Spina

Accessor

Custodia da viaggio
Spazzola per pulizia
Ohio
Detergentespicale (Detergente)
Istruzioni d'uso
1 Certificato di garanzia

Al momento dell'acquisto, all'interno del caricabatteria autopulente ci potrebbero essere gocce d'acqua, ma la loro presenza non influisce né sulle condizioni igieniche, né sulle prestazioni dell'apparecchio. (Si tratta di residui dell'acqua distillata usata per il test prestazionale.)

Preparazione

Ricarica del rasoio

• Spagnere il rasoio.
• Eliminare eventuali gobce d'acqua dal terminale posteriore del corpo principale.

1 Inserire la spina [C29] nel caricabatteria autopulente [B].
2 Rimuovere il coperchio protettivo [A1] tenendo premuto il lato dello stesso e insertire il rasoio nel caricabatteria autopulente.

• Inserire lentamente il rasoio nel caricabatteria autopulente facendo attenzione a non danneggiare la lamina esterna del sistema.

3 Collegare I'adattatore [C26] alla presa a parete.

• Verificare che la spia stato di carica () si illumini.
• La carica sera completeauponcirca1ora.

4 Scollegare l'adattatore una volta completata la carica.

Durante la carica Al telmine della carica

é acceso.

Il numero della spia capacità Batteria aumento man mano che la carica prosegue.

Tuttla la spia di capacità della batteria e si illuminano, quandi si spengono dopo 5 secondi.

Nota

• Se si carica il rasoio per la prima volta o se non è stato utilizzato per più di 6 anni, il tempo di carica potrebbe variare o la spia stato di carica (→) potrebbe non illuminarsi per alcuni minuti. Il rasoio si accenderà se mantenegro in carica per alcuni minuti.

• La temperatura ambiente consigliata per la carica è compresa tra 10^ - 35^ . A temperature excessively beneath o elevate potrebbero essere necessari tempi di ricarica maggiori oppure la spia di stato della carica (→) potrebbe lampeggiare a brevi intervalli e la batteria potrebbenon ricaricarsi correttamente.

• Con carica completa è possibile utilizzato il rasoio per circa 2 settimane.

(Calcolo basato su un utilizzo giornaliero da 3 minuti per rasatura a secco in un ambiente con un intervallo di temperature 20^ - 30^ .)

Il numero di giorni di utilizzo varia a seconda delle condizioni seguenti.
-Foltezza della barba
- Pressione applicata sulla pelle

-Frequency di utilizzo della modalità pulizia a vibrazione sonica Se l'utilizzo o la carica dell'apparecchio provoca disturbi all'audio della radio o di altri dispositivi, spostarsi in un'alto ambiente per usare l'apparecchio.

Ricaricaenza il caricabatteria autopulente

• Spagnere il rasoio.
• Eliminare eventuali gobce d'acqua alla presa.

1 Inserire la spina [C29] nel rasoio.
2 Collegare I'adattatore [C26] alla presa a parete.
3 Scollegare I'adattatore una volta completata la carica.

Nota

Non è possibile utilizzato il rasoio durante la ricarica.

Preparazione del liquido per la pulizia

La pulizia può essere effettuata subito dopo l'uso, preparando il necessario in anticipo.

(Far riferimento alla pagna 106.)
Rimuovere I'adattatore CA dal caricabatteria autopulente.

1 Premere il pulsante di rimozione della vaschetta del liquido per la pulizia (1) e rimuovere la vaschetta del liquido per la pulizia (2) su una superficie piana e rigida.

• Se si solleva il caricabatteria autopulente, oppure se quello si trova su una superficie come un tappeto, la levetta di sblocco non entra bene nel caricabatteria. In tal caso, non è possible rimuovere la vaschetta del liquido per la pulizia.

2 Versare dell'acqua di rubinetto (1) e del detergente (2) nella vaschetta del liquido per la pulizia.

• Fare attenuation a non riempire il serbatoio fino ad oltrepassare la linea di livello massimo dell'acqua (a).
  Versare l'intera confezione di detergente.

①

(2)

3 Inserire lentamente la vaschetta del liquido per la pulizia [B20] nel caricabateria autopulente [B] finché non scatta.

Nota

Per sostituire il liquido per la pulizia, vedere pagina 110.
- Utilizzare solo detergente speciale per il caricabatteria autopulente dei rasoi Panasonic.

In caso contrario si potrebbero causare malfunzionamenti o guasti.

Non inclinare il caricabatteria autopulente.
Cosi facendo si possono provocare fuoriuscite o ridurre i giorni di utilizzabilità del liquido per la pulizia.
- É possibile'utilizzare il liquido per la pulizia per circa 30 giorni, se utilizzato una volta al giorno.
(Qesto varia in base allo spessore della barba e alla temperatura ambiente.)

Come use are

Radere la barba

1 Premere eradersi.

• Il "sensore di rasatura", che regola automaticamente la potenza in base allo spessore della barba, entra in funzione. La rasatura viene effettuata a potenza elevata nelle zone in cui la barba è più spessa, e a potenza ridotta nelle zone in cui la barba è sottile, per evitare di sollecitareccessivamente la pelle.

Suggerimenti per una rasatura migliorare

Appicare l'intera lamina esterna del
sistema perpendicularamente sulla
pelle e radere facendo scorrere
lentamente il rasoio sul viso in
direzione opposa a quella della bar

• La barba除去 il lavoro e intorno alla gola viene rasata meglio tirando la pelle in modo da sollevare la barba.
• Per non danneggiare la lamina esterna del sistema, non radere uso solo la parte della lamina esterna del sistema.

2 Una volta terminato, premere

Durante I'uso Dopo I'uso

Viene migliorata la rimanente
capacità della batteria e poi
la spia si spegne dopo
5 secondi.

• La quantità approssimativa della carica della batteria viene visualizzata nell'intervalto 20 - 100.
• La spia del sensore di rasatura (灯) lampeggia.

La rimanente capacité della batteria lampeggia e poi la spia si spegne molto
5 secondi.

Quando la batteria è quasi scarica

"20" lampeggia durante l'utilizzo del rasoio.

• Dopo che "20" ha lampegliato, è possibile radersi 2 o 3 volte. (Cio varia in base all'uso.)

Nota

• L'apparecchio potrebbe non funzionare se la temperatura ambiente è inferiore a circa 5^ .

• Il sensore di rasatura potrebbe non attivarsi a seconda del tipo e della quantità del gel da barba utilizzato. Non si trattare di un'anomalia.

• A seconda della foltezza della barba o della quantità di peli residui nella testina del rasoio, il sensore di rasatura potrebbe non attivarsi e il rumore dell'apparecchio potrebbe restare invariato. Non si tratta di un malfunzionamento.

• Per evitare operazioni errate, posizionare le ditasull'appoggio per dita durante l'uso del rasoio.
• La modalità di pulizia a vibrazione sonica si attiva premendo l'interruttore di accensione per più di 2 secondi quando il rasoio non è in funzione. (Far riferimento alla pagina 108.) Non è possibile eseguire la rasatura quando tale modalità è attenuata.

Funzionamento e display del blocco interrottore

Blocco dell'interruttore di accensione

1.Premere una volta 已 ,quindi rilasciarlo. Il rasoio inizia funzionare.

2.Premere per piu di 2 secondi finché la spia blocco interrottore (A) non si accende. Il rasoio si arresterà.

3.Rilasciare 1 La spia di blocco interruptore (日) si accende per 5 secondi, quindi si spegne.

Sblocco dell'interruttore di accensione

1.Premere per pi di 2 secondi finché la spi blocco interrupttre ( ) non si spegne.

1. Quando il rasoio entra in funzione, rilasciare

La spia blocco interruptore ( ) si spegnerà.

• L'interruttore di accensione è bloccato quando la spia blocco interrottore (H) lampeggia per 5 secondi e il rasoio non funziona neanche se si preme l'interruttore di accensione.

Movimento della testina del rasoio

É possible modificare il movimento multidirezionale.

FREE

La testina del rasoio si muove per non lasciare punti non rasati.

LOCK

E possible bloccare la testina del rasoio.

Utilizzo del tagliabasette

1. Far scorrere l'impugnatura tagliabasette sino alla posizione "m" in modo che il tagliabasette sua verticale.

2.Premere eutilizzare.

Tenere premuto il pulsante superiore (a) e far scorrere l'impugnatura del tagliabasette verso il basso per abbassarlo.

Suggerimenti per un uso migliorare

Applicare delicatamente il bordo del tagliabasette perpendicularamente alla pelle e muoverlo lentamente verso il basso.

Rasatura delle basette Pre-rasatura di barbe lunghe

Pulizia, asciugatura, ricarica

Si consiglia di pulire il rasoio dopo agli utilizzato.

1 Inserire il rasoio nel caricabatteria autopulente [B] e inserire l'adattatore [C26] in una presa a muro. (Far riferimento alla pagina 102.)

• Verificare che la spia stato di carica () si illumini.
• Quando la spia Bassa carica o la spia di stato si accende, vedere pagina 111.

2 Premere (sue)

La spia di pulizia e la spia di ascugatura si accendono, e la modalità "Automatica" si avvia dopo circa 6 secondi.

Non è possibile cancellare la modalità dopo aver avviato la modalità "Automatica".

Pulizia

10 min

• Se la temperatura ambiente in cui si trova il caricabatteria autopulente è Bassa (circa 15 °C o inferiore), il processo di ascuugatura pourrait impiegare fino a 170 min.

3 Una volta completata la modalità selezionata, rimuovere l'adattatore.

Pulire il rasoio con acqua o con la spazzola di pulizia una volta al mese. (Vedere pagine da 107 a 109.)

La sezione del collo (a) dell'unità principale, l'attacco della lama interna (b), il tagliabasette, le aperture della lamina esterna delsystema ecc. non possono essere puliti con il caricabatteria autopulente.

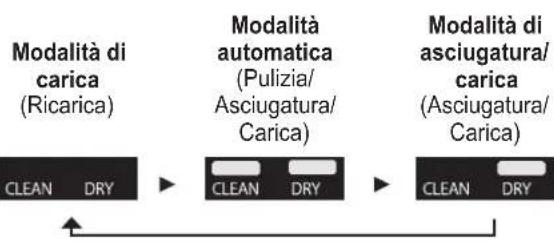

Cambio di modalità del caricabatteria autopulente

La modalità di "Carica" si avvia nel momento in cui si collega il rasoio, e la modalità più essereambiata premendo il tasto di selezione.

Nota

• Non premere il pulsante di rimozione della vaschetta del liquido per la pulizia durante la pulizia, poiché il liquido per la pulizia potrebbe fuoriuscire provocando malfunzionamenti.
• Il tempo di asciugatura vuo augmentare a temperature ambientali paro o inferiori a circa 15^

La funzione di Pulizia o Ascugatura potrebbe non funzionare a temperature estremamenteasse (pari o inferiori a circa 0^

• Il detergente contiene un lubricificante, che assicura una rasatura scorrevole perché la necessità di applicare olio.

Pulizia accurata

Pulizia con acqua

• Specnere il rasoio e scollegare l'adattatore CA.

1 Applicare del sapone e dell'acqua sulla lamina esterna delsystema [A2].

2 Premere per più di 2 secondi per attivare la modalità di pulizia a vibrazione sonica.

• Lo spruzzo di schiuma viene soppresso.
• Le spiè capacitéa batteria lampeggiano in ordine.
• Si spegneranno automaticamente dopo circa 20 secondi; è inoltre possibile spegnerle premendo l'interruttore di accensione.

3 Rimuovere la sezione della lamina esterna [A@] e pulire con acqua corrente.

Per la rimozione della sezione della lamina esterna, vedere pagna 110.
- É possible ridurre gli schizzi pulendo il rasoio in modalità pulizia a vibrazione sonica.
- Dopo averlo risciacquato con acqua, agitare il rasoio diverse volte per eliminare l'umidità in effesso, quando rimuovere le eventuali gobce d'acqua rimaste con un panno asciutto.

4 Montare la sezione della lamina esterna e asciugare con il caricabatteria autopulente [6].

1. Inserire il rasoio nel caricabatteria autopulente e inserire l'adattatore in una presa a muro.
2. Verificare che la spia stato di carica- ) si illumini.

2.Premere due volte

La spia di asciugatura si accende, e la modalità di "Asciugatura/Carica" si avvia molto sud per il secolo.
- É possible passare alla modalità "Automatica" anche除去 l'inizio della modalità di "Asciugatura/Carica".

Asciugatura 180 min

Ricarica Da 0 a 60 min

CLEAN DRY

CLEAN DRY

1. Una volta completata la modalità selezionata, rimuovere l'adattatore.

5 Lubrificazione del rasoio.

Rende scorrevole il movimento della lama per assicurare una rasatura可供tevole.

1. Applicare una goccia d'olio su ciascuna lamina esterna delsystema.

2. Sollevare il tagliabasette ed applicare una goccia d'olio.
   3.Accendere il rasoio e lasciarlo acceso per circa 5 secondi.

3. Spagnere il rasoio, quindi rimuovere eventuali residui d'olio alla lamina esterna del systema con un panno morbido.
   Asciuqatura del rasoioswana il caricabatteria autopulente

Far asciugare all'ombra e aplicare l'olio.

Nota

• Nel far sgociolare l'acqua,fare attenzione a non colpire il lavandino o altri oggetti con il corpo principale. Altrimenti, si potrebbero causare malfunzionamenti.
  Non pulire con diluenti, benzina, alcol ecc.

Si rischia alltrimenti di causare malfunzionamenti, incrinature o scolorimento delle parti.

Pulire con acqua saponata diluita.
- Usare solo detergenti per le mani, non detergenti per la cucina o il bagno.
Si rischia altrimenti di causare malfunzionamenti.
- Non usare il caricabateria autopulente se sul rasoio sono rimaste gobce d'acqua o sapone.

Ciò potrebbe cancellare il livello di concentrazione o la composizione del liquido per la pulizia nella vaschetta del liquido per la pulizia, e ciò potrebbe compensettere le prestazioni di pulizia, sterilizzazione, lubrificazione e asciugatura. Ciò potrebbeanche provocare la fuoriuscita del liquido per la pulizia dal caricabatteria autopulente.

Pulizia con la spazzola

Rimuovere la sezione della lamina esterna e le lame interne. (Far riferimento alla pagina 110.)

Pulire la lamina esterna delsystema nelle aree indicate dai cerchi agli volte che si usa il rasoio.

▶ Pulizia con la spazzola lunga

Pulire la struttura lamina [A③], la lamina esterna del sistema [A②], il corpo principale [A] e il tagliabasette [A①]utilizzato la spazzola lunga.

▶ Pulizia con la spazzolaorta

Pulire le lame interneA 10] muovendo la spazzola corta nella direzione illustrata.
Nonutilizzare la spazzola corta perpendiculararmente contro le lame, poicheciocuo danneggiarele lame interne e ridurne la capacità di taglio.

Sostituzione della lamina esterna delsystema e delle lame interne

lamina esterna del sistema una volta all'anno lame interne una volta ogni due anni

Rimozione della sezione lamina esterna

Premere i tasti di rilascio struttura lamina [A4] e sollevare la sezione lamina esterna [A8] versus l'alto.

Collegamento della sezione lamina esterna

Dopo aver girato il symbolo della struttura lamina () verso la parte anteriore, fissare saldamente la sezione lamina esterna [A] al rasoio sino a quando si avvertirà uno scatto.

Sostituazione della lamina esterna del systema

1.Premere i tasti di rilascio della lamina esterna delsystema [A()] ,quindi spingere verso il basso la lamina esterna delsystema [A()]

• Non esercitare pressione eccessiva sui tasti di rilascio lamina esterna delsystema. Si rischia altrimenti di piegare la lamina est impedendo il fissaggio completo alla strutt

• Allineare il symbolo della struttura lamina (e) è quello della struttura lamina esterna del systema (△) e fissarli saldamente fino a quando si avvertira uno scatto.

Sostituzione delle lame interne

1.Rimuovere le lame interne [A10]una alla volta. 2.Inserire le lame interne una alla volta.

Nota

Non gettare via la struttura della lamina.

Sostituzione del liquido per la pulizia

Se la spia di stato si accende per 5 secondi quando viene premuto il tasting di selezione, è necessario sostituire il liquido di pulizia.

• Anche se la spia di stato non si accende, sostituire il liquido per la pulizia dopo che sono passati 6 mesi.

1 Rimuovere l'adattatore CA [C] e rimuovere la vaschetta del liquido per la pulizia [B20]. (Far riferimento alla pagina 103.)

2 Eliminare il liquido utilizzato per la pulizia.

• Può essere scaricato con le acque reflue.

3 Sciacquare la vaschetta del liquido per la pulizia.

Versare I'acqua nel modo individato inclinando la vaschetta del liquido per la pulizia e scuotendola delicatamente.

• É possibile pulirlauponaver rimioso il filtrodel liquido per la pulizia.
  Dopilavaggio, ricordarsi di fissare il filtrodel liquido per la pulizia.

4 Rimuovere delicatamente i residui di barba alla parte interna della vaschetta di pulizia (a) con un panno o un fazzoletto di carta inumidito con acqua.

• Pulire gli angoli e le parti non lisce della vaschetta di pulizia con un cotton-fioc inumidito con acqua.

5 Prepare il liquido nuovo per la pulizia. (Far riferimento alla pagina 103.)

Nota

• La quantità di liquido per la pulizia diminuisce a agli utilizzato, ma non occorre aggiungere detergente e acqua tranne quando si sostituisce il liquido per la pulizia.
  Cosi facendo si più danneggiare la funzione di pulizia.
• Non lavare l'unità caricabatteria autopulente con acqua.
  Non pulire con diluenti, benzina, alcol ecc.
  Si rischia alltrimenti di causare malfunzionamenti, incrinature o scolorimento delle parti. Pulire con acqua saponata diluita.
• Alcuni componenti del liquido per la pulizia e dell'olio per la pelle possono separarsi e attaccarsi alla vaschetta del liquido per la pulizia e del relativechio. In questo caso non si tratta di un malfunzionamento.

Quando I'acqua nella vaschetta di pulizia non si asciuga

• Non girare il caricabatteria autopulente per far fuoriuscire l'acqua. Farlo potrebbe portare a una perdita di liquido di pulizia alla vaschetta o causare un malfunzionamento del caricabatteria autopulente.
• I residui di barba possono ostruire il canale di scolo nella parte inferiore della vaschetta di pulizia.

In tal caso, non è possible pulire o asciugare il rasoio.

1. Assicurarsi di rimuovere l'adattatore CA dal caricabatteria autopulente.
2. Posizione are caricabatteria autopulente su una superfice piana, quindi spingere i resinui di barba atraverso lo scarico () con uno stuzzicadenti o uno strumento simile.

Quando si accende la spia Bassa carica/ di stato

L'accensione della spia bassa carica o della spia di stato per circa 5 secondi alla pressione del tasto di selezione indica che il liquido per la pulizia deve essere sostituito.

Spia sul caricabatteria autopulente

La spia Bassa carica si accende.

Contenuto della notifica

E necessario sostituire il liquido per la pulizia entro circa 7 giorni. Prepare il detergente.

Spia sul caricabatteria autopulente

La spia di stato si illumina.

Contenuto della notifica

Sostituire il liquido per la pulizia. (Le modalità diverse alla modalità "Automatica" possono essere usateanche se non viene sostituito.)

Se si ritiene che non sia ancora ora di sostituire il liquido per la pulizia.

• La vaschetta del liquido per la pulizia è fissata correttamente?
• Il caricabatteria autopulente è posizionato su una superficie pianà?
• Il caricabatteria autopulente viene utilizzato al di fuori dell'intervaldo di temperature d'uso consigliato?

(È possibile usare solo la modalità di "Carica".)

Domande frequenti

Domanda Risposta

Perché la modalità "Asciugatura/Carica" richiede più tempo della modalità "Automatica"?

Posso rabboccare il caricabatteria autopulente con acqua quando il liquido per la pulizia diminuisce?

E possibl esare il caricabatteria autopulente per pulire altri modelli?

La batteria si deteriora se non viene utilizzata per un periodo di tempo prolongato?

Questopidendealladdifferenza neltempodi diasciugatura.
Il tempo di asciugatura della modalità di "Asciugatura/
Carica" è impostato più lungo in quanto ci potrebbe essere ancorta umilità residua nelle aree diverse alla lamina esterna delsystema dopo che il rasoio è stato sciacquato e pulito con acqua.
Non rabboccare con acqua in quanto ci di compromettere la funzione di pulizia.
Sostituire il liquido per la pulizia.
Si rischia altrimenti di causare malfunzionamenti,pertanto non utilizzato con altri modelli.
La batteria si deteriorara se non viene utilizzata per altri 6 mesi.
Accertarsi pertanto di eseguire una carica completa almeno una volta ogni 6 mesi.

Domanda Risposta
È possibile ricaricare il rasoio dopo ogni utilizzato?	Quella utilizzata in questo apparetcchio è una batteriaagli ioni di litio, pertanto la carica dopo ogni utilizzo non influirà sulla sua durata.
Perché si devescollegare l'adattatore dopo la carica?	Caricare la batteria per più di 1 ora non compromette le prestazioni, ma è consigliabile scollegare l'adattatore per sicurezza e per risparmiare energia.
Quali sono i componenti dell'olio dedicato e del detergente?	Olio: Paraffina liquida Detergente: Agente tensioattivo non ionico, agente antimicrobico, lubricante e profumo.

Risoluzione dei problemi

Eseguire le operazioni seguenti. Se non è possibile risolverve i problemi precedenti tramite le azioni indicate o tutte le spie del caricabatteria autopulente lampeggiano, contattare il negotio in cui si è acquistata l'unità o un centro di assistenza autorizzato da Panasonic per la riparazione.

Problema Azione
La lama non è stata lavata bene.	Se il rasoio non viene pulito per più di 2 settimane, lavare prima con la spazzola per pulizia per rimuovere la barba rimasta. (Far riferimento alla).[109.]
	Non aggiungere detergente e acqua tranne quando si sostituisce il liquido per la pulizia.
	Così facendo siouldo danneggiare la funzione di pulizia. (Far riferimento alla).[111.]
	Una volta pulito, possono riranere delle gobce similia a olio sull'esterno della struttura lamina. Si tratta del componente lubrificante del liquido per la pulizia e non è un problema. Lo siouldo lavare via con un panno morbido.
Problema Azione
Le lame non sono asciutte o sono appiccicose.	Le lame potrebbero non asciugarsi rapidamente a causa della temperatura dell'ambiente circostante. Eseguire nuovamente la modalità "Asciugatura/Carica" o strofinare con un panno morbido prima di eseguire la rasatura.
Le lame si fratturano o si deformano durante la pulizia.	Non inserire oggetti estranei nel caricabateria.
Il liquido per la pulizia ha formato schiuma.	Sostiiture la lamina esterna del sistema e/o le lame interne. (Far riferimento alla paglia 110.)Se si mescola dell'accua saponosa o del sapone per mani con il detergente o si utilizes un altro detergente, il liquido per la pulizia forma della schiuma. Utilizzare il caricabateria autopulente dopo aver lavato e asciugato bene il rasoio.Sostiiture il liquido per la pulizia. (Far riferimento alla paglia 110.)

Problema Azione
Il liquido per la pulizia si è accumulato nel vassoio di pulizia.	Rimuovere l'eventuale sporcizia che si è accumulata nelle scarico nella parte inferiore del vassoio di pulizia. (Far riferimento alla).[111.]Se si utilizes il caricabatteria autopulente quando il rasoio è bagnato o quando sul rasoio si trova sapore o gel da barba, il liquido per la pulizia può accumularsi sul vassoio.
Il liquido per la pulizia è fuoriuscito dalla vaschetta del liquido per la pulizia.	Non premere il pulsante di rimozione della vaschetta del liquido per la pulizia durante qualsiasi modalità.Posizioneare il caricabatteria autopulente in orizzontale.Se si utilizes il caricabatteria autopulente quando il rasoio è bagnato o quando sul rasoio si trova sapore o gel da barba, il liquido per la pulizia può fuoriuscire.
Non è possibile rimuovere la vaschetta del liquido per la pulizia.	Posizione il caricabatteria autopulente su una superfice piatta e rigida.(Far riferimento alla pagna 103.)
La modalità non inizia.	Verificare che l'adattatore CA sia collegato al caricabatteria autopulente, e che l'adattatore sia collegato a una presa a muro. (Far riferimento alla pagna 106.)
	Accertarsi che il rasoio sia adeguatamente collegato al caricabatteria autopulente.(Far riferimento alla pagna 106.)
	La funzione di Pulizia o Asciuatura potrebbe non funzionare a temperature extremamente basse (pari o inferiori a circa 0 °C).
	Verificare che la spia di stato sia illuminata. (Far riferimento alla pagna 111.)

Problema Azione
Non è possibile caricare il rasoio.	Strofinare delicatamente il terminale posteriore del corpo principale e le uscite per carica del caricabatteria autopulente con un panno o con un tessuto imbevuto d'acqua.
Emette un forte rumore.	Durante la pulizia: Il caricabatteria autopulente emette un rumore forte a causa della pulizia delle lame. Dopo la pulizia: Il caricabatteria autopulente emette un rumore forte a Causea della rimozione delle gocce d'acqua per un'asciugatura rapida. Il suono dopo la pulizia è diverso da quello durante la pulizia. Il livello dell'acqua è diminuito e si stanno rimuovendo le gocce d'acqua dalle lame dopo la pulizia. In questo caso non si tratta di un malfunzionamento.

Rasoio

Problema Azione

L'interruttore di accensione non si attiva.

Il sensore di rasatura non si attiva.

Sbloccare I'interruttre. Far riferimento alla pagina 106.)
A seconda della foltezza della barba o della quantità di peli residui nella testina del rasoio, il sensore di rasatura potrebbe non attivarsi e il rumore dell'apparecchio potrebbe restare invariato. Non si tratta di un malfunzionamento.
Il sensore di rasatura potrebbe non attivarsi a seconda del tipo e della quantita del gel da barba. Non si tratta di un'anomalia.
Il sensore di rasatura potrebbenon rispondere quando la
capacita rimanente della batteria è Bassa. Se ciò avviene, ricaricare il rasoio.
Applicare olio. (Far riferimento alla pagna 108.)
Il sensore di rasatura potrebber non attivarsi se non è presente olio sufficiente sulle lame.

Problema Azione

Il sensore di rasatura si attivaanche se il rasoio non e a fatto con la pelle.

Eliminare i residui di barba dal rasoio.
Se il rasoio è molto sporco,
rimuovere la struttura lamina e lavare con acqua.
(Far riferimento alla pagina 107.)
Sostituire la lamina esterna del
systeme e/o le lame interne. Durata prevista della lamina esterna del systeme e delle
lame interne: Lamina esterna del sistema: 1 anno circa
Lame interne: 2 anni circa

Problema Azione
La batteria si scarica velocementeancheppouna ricarica completa.	Sebbene il rasoio possa essere usato per circa 2 settimane dopo una carica completa (presupponendo un uso per rasatura a secco per 3 minuti al giorno), il numero di giorni di utilizzo potrebbe essere inferiore a seconda di come viene utilizzato il rasoio (ad esempio, se viene usato per la rasatura su pelle bagnata).
	Applicare olio.
	È possibile ovviare a quello inconvenientiente effettuatingla pulizia dopo agli risatura.
	Se il numero di utilizzi del rasoio fatto ciascuna carica inizia a diminuire, la batteria sta per esauriri.

Problema Azione
Il rasoio non funziona neanche dopo la carica.	Utilizzato l'apparecchio a temperatura ambiente paro o superiore a circa 5 °C.
	La batteria è esaurita.
	Il rasoio non funziona con l'adattatore CA collegato. Usare il rasoio dopo che è stato caricato a sufficientza e dopo aver scollegato l'adattatore CA.
Il rumore di funzionamento varia durante la rasatura.	Il sensore di rasatura è in funzione. Il rumore varia a seconda della foltezza della barba.
Emette un forte rumore.	Applicare olio. Senza olio le lame non scorrono correttamente, e richiedono più potenza.
	Il rasoio emette un suono acuto a causa dell'azionamento del motore lineare. In quello caso non si tratta di un malfunzionamento.
	Verificare che le lamine siano fissate correttamente.
	Pulire la lamina esterna delsystema con la spazzola. (Far riferimento alla pagna 109.)

117

Problema Azione
Si avverte uno strano odore.	È possibile ovviare a quello inconvenientile effettuating la pulizia dopo agli risatura.
Spargimento di residi di peli.	È possibile ovviare a quello inconvenientile effettuating la pulizia dopo gli risatura.Pulire le lame interne con la spazzola se su di essere sono presenti residi di peli.
La lamina esterna delsystema si surriscalda.	Applicare olio.Sostituire la lamina esterna delsystema se danneggiata o deformata.(Far riferimento alla).[110.]
Non si ottiene la stessa rasatura a fondo di prima.	È possibile ovviare a quello inconvenientile effettuating la pulizia dopo gli risatura.Sostituire la lamina esterna delsysteme e/o le lame interne.Durata prevista della lamina esterna delsysteme e delle[1]lame interne:Lamina esterna delsysteme:1 anno circaLame interne:2 anni circaApplicare olio.

Assistenza

Contatti

Per maggiori informazioni o in caso di danneggiamento del rasoio o del cavo visitare il site web Panasonic http://www. Panasonic.com oppure contattare un centro di assistenza autorizzato (gli indirizzi sono riportati nel foglietto della garanzia pan-europea).

Part di ricambio

Le parti di ricambio sono disponibili presso il vostro rivenditore o Centro di Manutenzione.

Parti di ricambio per ES-LV97	Lamina esterna del sistema e lame interne	WES9032
	Lamina esterna del sistema	WES9173
	Lame interne WES9170
Detergente speciale per la pulizia del rasoio & Sistema di Ricarica		WES4L03

Durata della batteria

La durata della batteria è di 3 anni. La batteria del rasoio non deve essere sostituita dai consumatori. Far sostiturie la batteria presso i centri di assistenza autorizzati.

Per la salvaguardia dell'ambiente e il riciclo dei materiali

Questo rasoio contiene una batteriaagli ioni di litio. Assicurarsi che la batteria venga smaltita presso un centro autorizzato, se presente nel proprio Paese di residenza.

Smaltimento di vecchie apparecchiature e batterie usate Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuale accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere smaliti come rifiuti urbani ma deve essere effettuata una ragcolla separata. Per un trattamento adeguato, recupero e risciclaggio di vecchi prodotti e batterie usate vi Invitation a consegnari gli apposti puniti di ragcolla secondo la legislazione vigente nel vosto paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente. Per ulteriori informazioni su ragcolla e risciclaggio, vi Invitation a contattare il vosto comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Note per il simbolo batterie (simpilo sotto)
Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

Smaltimento della batteria ricaricabile incorpORA

Rimuovere la batteria ricaricabile incorpora prima di smaltire il rasoio.

La batteria delve essere smaltita in modo sicuro.
Assicurarsi che la batteria venga smaltita presso un centro autorizzato, se presente.

Questa figura deve essere utilizzata esclusivamente per lo smaltimento del rasoio e non per la sua riparazione. Se si smonta personalmente il rasoio, l'apparecchio non sare più impermeabile ecision potrebbe comportarne il malfunzionamento.

Rimuovere il rasoio dall'adattatore CA.

• Premere l'interruttore di alimentazione per accendere l'apparecchio e tenerlo accesso finché la batteria non è completenesscara.

• Eseguire i passi da a ⑤ e sollevare la batteria, quindi rimuoverla.

• Prestare attenzione a non mandare in corto circuito i poli positivo e negativo della batteria rimossa e isolarli applicandovi del nastro adesivo.

Specliche

Alimentazione	Fare riferimento all'etichetta sull'adattatore CA. (Conversione tensione automatica)
Tensione motore	3,6 V-
Tempo di carica Circa 1 ora
Rumore acustico nell'aria	in modalità rasatura: 61 (dB (A) re 1 pW) in modalità tagliabasette: 62 (dB (A) re 1 pW)

Panasonic

Gebruiksaanwijzing

2 Quando terminar, prima

221

Informazioni importante

Incarcator cu autocuratare (RC9-22)

5 Preparati noul lichid de curatare. (Consultati pagina 442.)

Notă

• Cantitatea de lichid de curatare se reduce dupa ficare utilizes, dar nu adaugati detergent si apa decat atunci cand inlocui lichidul de curatare.

Datorità differente rappresentata de timpul de uscare.
