ESLV97 - Afeitadora PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Afeitadora recargable
Marca	Panasonic
Modelo	ES-LV97
Alimentación	Adaptador de CA (conversión automática de voltaje)
Voltaje del motor	3,6 V
Tiempo de carga	Aproximadamente 1 hora
Autonomía	Aproximadamente 2 semanas (3 min de afeitado al día)
Dimensiones (L × An × Al)	4,8 × 2,4 × 10,2 cm
Peso	130 g
Funciones principales	Afeitado seco y húmedo, recortadora de precisión, sensor de barba, bloqueo del interruptor, modo de limpieza con vibración sónica
Limpieza	Estación auto-limpiadora, limpieza con agua, limpieza con cepillo, lubricación con aceite
Seguridad	Impermeable (uso bajo la ducha), bloqueo infantil, apagado automático
Piezas de repuesto	Rejilla de protección (WES9173), cuchillas internas (WES9170), detergente especial (WES4L03)
Reparabilidad	Reemplazo de cuchillas y rejilla por el usuario; batería reemplazable solo en centro de servicio autorizado
Indicadores	Nivel de batería, estado de carga, bloqueo, sensor de barba, nivel de líquido de limpieza

Preguntas frecuentes - ESLV97 PANASONIC

¿Por qué el modo 'Secado/Carga' tarda más que el modo 'AUTOMÁTICO'?

El modo 'Secado/Carga' tiene un tiempo de secado prolongado porque puede haber exceso de humedad en otras partes además de la rejilla de protección después de un enjuague con agua.

¿Puedo recargar la afeitadora después de cada uso?

Sí, la batería de iones de litio se puede recargar después de cada uso sin afectar su vida útil. Una carga prolongada (más de una hora) no daña la batería.

¿La batería se deteriora si no se usa durante un período prolongado?

Sí, la batería puede deteriorarse si no se usa durante más de 6 meses. Se recomienda cargarla completamente al menos una vez cada 6 meses.

¿Cómo reemplazar la rejilla de protección del sistema?

Presione los botones de desbloqueo de la rejilla (A⑨) y bájela. Alinee las marcas del marco y la rejilla, luego presione hasta que haga clic. Reemplácela aproximadamente una vez al año.

¿Qué hacer si la afeitadora no enciende?

Verifique si el bloqueo del interruptor está activado. Si el indicador de bloqueo parpadea, presione el botón de encendido durante más de 2 segundos para desbloquear.

¿Cómo limpiar la afeitadora sin la estación auto-limpiadora?

Enjuague la rejilla con agua jabonosa, active el modo de limpieza por vibración sónica (presione 2 segundos), luego retire la rejilla y enjuague. Seque a la sombra y lubrique con el aceite provisto.

¿Cuándo hay que reemplazar las cuchillas internas?

Las cuchillas internas deben reemplazarse aproximadamente cada 2 años. La rejilla de protección del sistema debe reemplazarse aproximadamente cada 1 año.

¿Se puede usar la afeitadora bajo la ducha?

Sí, esta afeitadora es impermeable y se puede usar bajo la ducha o con gel de afeitar. No use agua salada o caliente.

¿Qué hacer si el líquido de limpieza hace espuma en la estación?

Esto puede ocurrir si se mezcla agua jabonosa o jabón de manos con el detergente. Limpie y seque completamente la afeitadora antes de colocarla en la estación, luego cambie el líquido de limpieza.

¿Cómo bloquear el botón de encendido para evitar un encendido accidental?

Mientras la afeitadora está funcionando, presione el botón de encendido durante más de 2 segundos hasta que se encienda el indicador de bloqueo. Suelte, el interruptor queda bloqueado.

MANUAL DE USUARIO ESLV97 PANASONIC

Instrucciones de funcionamiento (Uso doméstico) Afeitadora recargable

Modelo n.º ES-LV97

Contenido

Precauciones de seguridad.......154

Información importante 159

Identificación de las partes 160

Preparación 161

Forma de uso. 163

Limpieza completa 167

Sustitución de la lámina exterior y las cuchillas internas 169

Sustitución del líquido de limpieza....169

Cuando la lámpara de estado o la lámpara inferior se iluminan. 171

Preguntas frecuentes 172

Solución de problemas. 172

Servicio. 178

Para protección ambiental y reciclaje de materiales. 179

Especificaciones 180

Gracias por comprar este producto Panasonic.

Antes de poner esta unidad en funcionamiento, lea las instrucciones en su totalidad y guárdelas para su uso en el futuro.

151

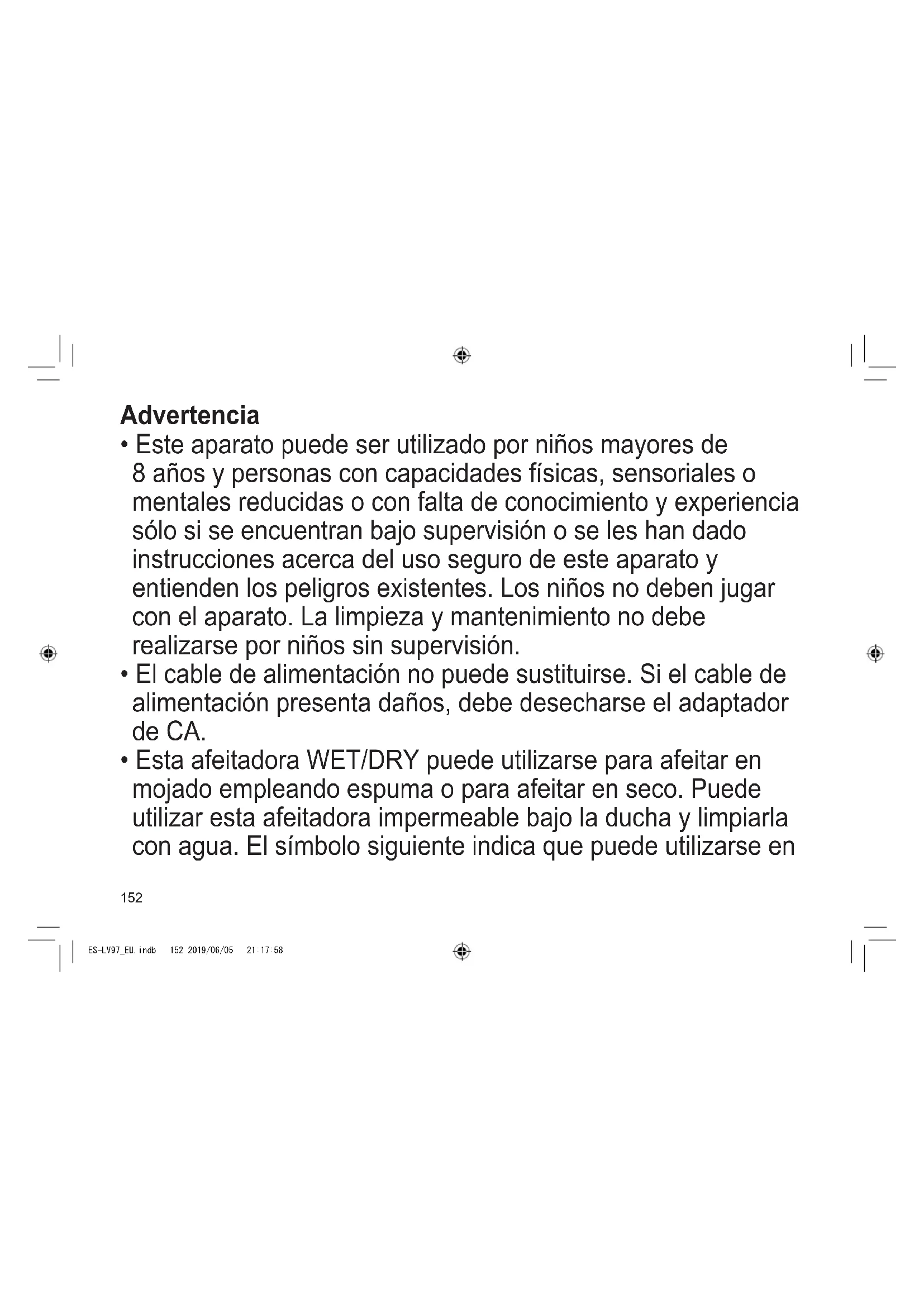

Advertencia

• Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de conocimiento y experiencia sólo si se encuentran bajo supervisión o se les han dado instrucciones acerca del uso seguro de este aparato y entienden los peligros existentes. Los niños no deben jugar con el aparato. La limpieza y mantenimiento no debe realizarse por niños sin supervisión.
• El cable de alimentación no puede sustituirse. Si el cable de alimentación presenta daños, debe desecharse el adaptador de CA.

-Esta afeitadora WET/DRY puede utilizarse para afeitar en mojado empleando espuma o para afeitar en seco. Puede utilizar esta afeitadora impermeable bajo la ducha y limpiarla con agua. El símbolo siguiente indica que puede utilizarse en

una bañera o ducha.

• No utilice un adaptador de CA ni un recargador de limpieza automática distintos de los suministrados para ningún fin.

Asimismo, no utilice otro producto con el adaptador de CA ni el recargador de limpieza automática suministrados.

(Consulte la página 160.)

153

Precauciones de seguridad

Para reducir el riesgo de sufrir lesiones, descargas eléctricas, o incluso el fallecimiento, y de provocar un incendio o daños en la propiedad, cumpla siempre las precauciones de seguridad que figuran a continuación.

Explicación de los símbolos

Los siguientes símbolos se usan para clasificar y describir el nivel de peligro, lesión y daño a la propiedad que pueda provocarse bajo el incumplimiento de las instrucciones y al uso indebido.

PELIGRO	Denota un peligro potencial que resultará en una lesión grave o la muerte.
ADVERTENCIA	Denota un peligro potencial queouldaresultar en una lesión grave o la muerte.
PRECAUCION	Denota un peligro quecouldra resultar en una lesión leveo daños a la propidad.

Los siguientes símbolos se usan para clasificar y describir el tipo de instrucciones que deben cumplirse.

Este símbolo se utiliza para advertir a los usuarios de un procedimiento específico de funcionamiento que no debe realizarse.

Este símbolo se utiliza para advertir a los usuarios de un procedimiento específico de funcionamiento que debe seguirse para hacer funcionar la unidad de forma segura.

ADVERTENCIA

Este producto

Este producto incorpora una batería recargable. No lo arroje al fuego ni lo exponga a altas temperaturas. Asimismo, no lo cargue, utilice ni coloque en un entorno con temperaturas elevadas. De lo contrario, podría provocar un sobrecalentamiento, un incendio o una explosión.

No lo modifique ni lo repare. De lo contrario, podría provocar un incendio, una descarga eléctrica o sufrir lesiones. Póngase en contacto con un centro de servicio autorizado para su reparación (cambio de batería, etc.).

Nunca lo desmonte, excepto cuando se deshaga del producto. De lo contrario, podría provocar un incendio, una descarga eléctrica o sufrir lesiones.

ADVERTENCIA

En caso de anomalía o fallo de funcionamiento, suspenda inmediatamente el uso y retire el adaptador si hay una anomalía o avería.

• De lo contrario, podrían producirse un incendio, descargas eléctricas o lesiones.
• La unidad principal, el recargador de limpieza automática, el adaptador o el cable están deformados o anormalmente calientes.
• La unidad principal, el recargador de limpieza automática, el adaptador o el cable huelen a quemado.
• Se escucha un ruido extraño durante el uso o la entrega de la unidad principal, el recargador de limpieza automática, el adaptador o el cable. Solicite una revisión o reparación en un centro de servicios autorizado.

Alimentación: No conecte ni desconecte el adaptador a una toma de corriente si tiene las manos mojadas. De lo contrario, podría sufrir descargas eléctricas o lesiones.

No sumerja el adaptador de CA ni el recargador de limpieza automática en agua ni los lave con agua. No coloque el adaptador de CA ni el recargador de limpieza automática cerca de un lavabo o una bañera llenos de agua. No utilice el aparato si el adaptador de CA está estropeado o si la clavija del cable de alimentación queda floja al conectarla en una toma de corriente. No dañe el cable ni la clavija del cable de alimentación. No altere, modifique, doble ni tire enérgicamente del cable o la clavija del cable de alimentación. Asimismo, no coloque objetos pesados encima del cable, ni retuerza o pellizque el cable. De lo contrario, podría provocar una descarga eléctrica o un incendio debido a un cortocircuito.

No lo utilice de manera que supere la capacidad nominal de la toma de corriente o del cableado. Superar el valor nominal al conectar demasiados enchufes a una toma de corriente puede causar un incendio debido al sobrecalentamiento.

Asegúrese siempre de que el aparato funciona en una fuente de alimentación que coincida con la tensión nominal indicada en el adaptador de CA. Introduzca completamente el adaptador. De lo contrario, podrá producirse un incendio o una descarga eléctrica.

ADVERTENCIA

Desconecte el adaptador de CA al limpiar con agua el cuerpo principal. De lo contrario, podrá sufrir una descarga eléctrica o lesiones.

Limpie regularmente la clavija del cable de alimentación y la clavija del aparato para eliminar la acumulación de polvo.

• De lo contrario, podrá provocar un incendio debido a un fallo del aislamiento provocado por la humedad.

Evitar accidentes

Las personas que utilicen un dispositivo electrónico médico implantado en su cuerpo, como por ejemplo un marcapasos, no deben permitir que la unidad toque la piel donde se encuentre implantado el dispositivo. De lo contrario, podría producirse accidentes o enfermedades.

• Introducir las piezas o accesorios en la boca puede provocar accidentes y lesiones. No utilice ni almacene el recargador de limpieza automática encima de dispositivos eléctricos.
• De lo contrario, podrían producirse una descarga eléctrica provocada por un derrame de líquido o un incendio debido a un cortocircuito.

Si se ingiere el detergente o el aceite de forma accidental, no induzca el vómito; beba abundante agua y póngase en contacto con un médico.

Si el detergente o el aceite entra en contacto con los ojos, aclárelos inmediatamente y a fondo con agua corriente y póngase en contacto con un médico. El incumplimiento de estas instrucciones puede tener como consecuencia problemas físicos.

Si el detergente entra en contacto con la piel, lávela inmediatamente y a fondo con jabón.

Si siente la piel irritada en cualquier parte del cuerpo, deje de utilizar el producto inmediatamente y póngase en contacto con un médico.

-El incumplimiento de estas instrucciones puede tener como consecuencia lesiones físicas o heridas cutáneas.

PRECAUCIÓN

Proteger la piel

No ejerza una presión excesiva al aplicar la lámina exterior sobre el labio o cualquier otra parte de la cara.

No aplique la lámina exterior directamente sobre imperfecciones de la piel o heridas.

No toque la sección de la cuchilla (sección metálica) de la hoja interna.

-Si lo hace, podría sufrir lesiones en la piel o en las manos.

PRECAUCIÓN

No presione con fuerza la lámina exterior. Evite, además, tocar la lámina exterior con los dedos o las uñas cuando utilice el aparato.

No utilice este producto para el pelo de la cabeza o cualquier otra parte del cuerpo.

• De lo contrario, podría provocar lesiones cutáneas o reducir la vida de la lámina exterior.

No retire la afeitadora del recargador de limpieza automática durante el uso del modo "Automático" o el modo "Secar/Cargar".

• De lo contrario, podría sufrir quemaduras producidas por la elevada temperatura alrededor de las cuchillas.

Verifique que la lámina exterior no presente grietas ni esté deformada antes de usar.

• De lo contrario, podría sufrir heridas en la piel.

Asegúrese de colocar la afeitadora en su tapa protectora cuando deba transportarla o almacenarla.

• De lo contrario, podrá provocar lesiones cutáneas o reducir la vida de la lámina exterior.

Tenga en cuenta las siguientes precauciones: No enrolle el cable alrededor del adaptador cuando lo guarde.

• De lo contrario, puede causar que el alambre del cable se rompa con la energía y provocar un incendio debido a un cortocircuito.

No permita que objetos metálicos o suciedad se introduzcan en la clavija del cable de alimentación o en la clavija del aparato.

• De lo contrario, podrá provocar una descarga eléctrica o un incendio debido a un cortocircuito.

No desconecte el adaptador o la clavija del aparato tirando del cable.

De lo contrario, podría sufrir descargas eléctricas o lesiones.

No comparta su afeitadora con sus familiares ni con otras personas.

• De lo contrario, podrá sufrir infecciones o inflamación.

No permita que el aparato sufra caídas o impactos contra otros objetos.

• De lo contrario, puede provocar lesiones.

No utilice el detergente para ningún otro fin que no sea lavar las cuchillas de la afeitadora.

El uso con otros productos puede reducir la decoloración o agrietamiento.

Limpie inmediatamente cualquier resto de líquido de limpieza que haya podido derramarse.

El contacto prolongado puede ocasionar decoloración de los productos de cuero o los suelos de madera.

Desconecte el adaptador de la toma de corriente cuando no esté cargando el aparato.

• De lo contrario, podría provocar una descarga eléctrica o un incendio debido a una fuga eléctrica resultante de un deterioro del aislamiento.

PRECAUCIÓN

Tenga cuidado al abrir el detergente, ya que la boquilla está afilada.

• De lo contrario, podría sufrir heridas.

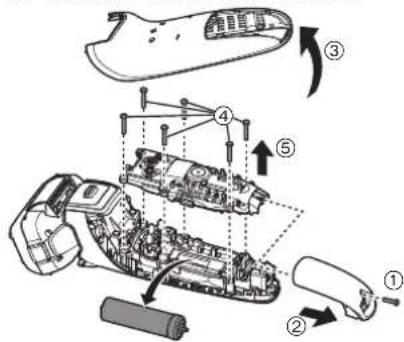

Manipulación de la batería extraída para la eliminación

PELIGRO

• La batería recargable debe utilizarse exclusivamente con este aparato. No utilice la batería con otros productos.
• No cargue la batería una vez retirada del producto.
• No la arroje al fuego ni le aplique calor.
• No la golpee, desmonte, modifique o perfore con un clavo.
• No permita que los terminales positivo y negativo de la batería entren en contacto entre ellos a través de objetos metálicos.

• No transporte ni almacene la batería junto con joyas metálicas como por ejemplo collares u horquillas para el pelo.
• No utilice ni deje la batería allí donde quede expuesta a temperaturas elevadas, como por ejemplo bajo la luz solar directa o cerca de fuentes de calor.
• No pele el tubo.
• De lo contrario, podría provocar un sobrecalentamiento, un incendio o una explosión.

ADVERTENCIA

Tras retirar la batería recargable, manténgala fuera del alcance de los bebés y los niños.

-La batería produciría lesiones corporales si se ingiriera accidentalmente. Si esto ocurriera, consulte con un médico inmediatamente.

Si el líquido de la batería se filtra hacia fuera y entra en contacto con los ojos, no se frote y enjuague los ojos con abundante agua del grifo. - De lo contrario, podría provocar lesiones oculares. Consulte con un médico inmediatamente.

PRECAUCIÓN

Si el líquido de la batería se filtrara hacia fuera y entrara en contacto con la piel o la ropa, enjuague con agua del grifo.

• De lo contrario, podría provocar inflamaciones.

Información importante

• Aféitese con espuma durante tres semanas y observe la diferencia. Su afeitadora Panasonic en Mojado/Seco requiere algo de tiempo para ajustarse, ya que su piel y barba necesitan alrededor de un mes para acostumbrarse a un nuevo método de afeitado.
• No permita que la lámina exterior entre en contacto con un objeto duro. De lo contrario, las cuchillas resultarán dañadas, ya que son muy delgadas y se deforman fácilmente.
• No seque la unidad principal con un secador o un calefactor. De lo contrario, pueda producirse un fallo de funcionamiento o las piezas pueden deformarse.
• No deje la afeitadora con el marco de la lámina extraído expuesta a la luz solar directa. De lo contrario, la goma impermeable puede deteriorarse, degradando así la función impermeable y ocasionando un fallo en el funcionamiento.
• Después del uso, guarde la afeitadora en un lugar poco húmedo.

De lo contrario, puede producirse un fallo de funcionamiento debido a la condensación o la oxidación.

• No guarde el detergente en un lugar con temperaturas elevadas.

De lo contrario, podría deteriorarse.

• Mantenga insertadas ambas cuchillas internas. Si solamente está insertada una de las cuchillas internas, la afeitadora podría dañarse.
• Si limpia la afeitadora con agua, no utilice agua salada ni agua caliente. No moje la afeitadora durante un largo periodo de tiempo.

Identificación de las partes

A Cuerpo principal

① Tapaprotectora (2) Lámina exterior (3) Marco de la lámina (4) Botones de liberación del marco de la lámina

(5) Interruptor de encendido (6) Pantalla de lámpara

a. Piloto indicador del sensor de afeitado b. Luz indicadora de la calidad de batería c. Indicador luminoso de bloqueo del interruptor (B) d. Lámpara de estado de energía (→)

(7) Conexión del aparato (8) Sección de la lámina exterior (9) Botones de liberación de la lámina exterior Cuchillas internas (1) Cortapatillas (12) Mango del cortapatillas (13) Terminal posterior del cuerpo principal

Recargador de limpieza automática (RC9-22)

14 Terminales de carga 15 Botón de extracción de la unidad del líquido de limpieza 16 Orificio de entrada Toma del recargador de limpieza automática 18 Palanca de desbloqueo 19 Filtro del líquido de limpieza 20 Unidad del líquido de limpieza 21 Lámpara de estado (22) Lámpara inferior (23) Lámpara de limpieza (24) Lámpara de secado 25 Botón de selección

Adaptador de CA (RE7-87)

26 Adaptador Clavija del cable de alimentación Cable 29 Clavija del aparato

Accesorios

Estuche de viaje Escobilla de limpieza F Aceite

Detergente especial (Detergente)

Instrucciones de funcionamiento 1 Tarjeta de garantía

Puede haber gotas de agua en el recargador de limpieza automática en el momento de la compra, pero esto no supone ningún problema en relación con la higiene o el rendimiento. (Se trata de un residuo del agua destilada realizada para una prueba de funcionamiento).

Preparación

Carga de la afeitadora

• Aque la afeitadora.
• Limpie con un paño las gotas de agua del terminal posterior del cuerpo principal.

1 Inserte la clavija del aparato [C29] en el recargador de limpieza automática [B]. 2 Retire la tapa protectora [A1]. Presione el lateral de la tapa e inserte la afeitadora en el recargador de limpieza automática.

• Introduzca lentamente la afeitadora en el recargador de limpieza automática, evitando dañar la lámina exterior.

3 Enchufe el adaptador [C26] en una toma de corriente doméstica.

• Compruebe que la lámpara de estado de carga se ilumine.
• La energía está completa tras, aproximadamente, 1 hora.

4 Desconecte el adaptador una vez completada la carga.

Durante la carga

se ilumina.

El número de la luz indicadora de la calidad de batería aumenta a medida que avance la carga.

Cuando la energía se ha completado

La luz indicadora de capacidad de la batería se iluminará y, a continuación, se apagará, transcurridos 5 segundos.

Notas

• Cuando cargue la afeitadora por primera vez o cuando no la haya utilizado durante más de 6 días, el tiempo de carga puede variar o la luz de estado de carga (→) podrá no iluminarse durante unas horas. Si mantiene la afeitadora conectada, finalmente se iluminará.
• La temperatura ambiente recomendada para la carga es de entre 10 °C y 35 °C. La lámpara de estado de carga (→) parpadeará rápidamente y la batería podrá no cargarse correctamente en condiciones de temperatura extremadamente baja o alta.
• La afeitadora puede utilizarse durante aproximadamente 2 semanas con una carga completa. (En base a un afeitado diario en seco de 3 minutos, en un rango de temperatura ambiente de 20 °C a 30 °C). El número de días durante los que pueda utilizarse varía en función de las condiciones que se indican a continuación: -Grosor de la barba -Presión aplicada a la piel

-Frecuencia de uso del modo de limpieza por vibración sonora. Si se producen ruidos desde un aparato de radio u otras fuentes, manteniendo este utilizando o cargando el aparato, sitúese en otro lugar para utilizarlo.

Carga sin el recargador de limpieza automática

• Apague la afeitadora.
• Limpie con un paño las gotas de agua de la conexión del aparato.

1 Introduzca la clavija del aparato [C29] en la afeitadora. 2 Enchufe el adaptador [C26] en una toma de corriente doméstica. 3 Desconecte el adaptador una vez completada la carga.

Nota

No puede poner en funcionamiento la afeitadora mientras se está cargando.

Preparación del líquido de limpieza

La limpieza puede comenzar justo antes del uso si se prepara previamente. (Consulte la página 166.)

• Retire el adaptador de CA del recargador de limpieza automática.

1 Pulse el botón de extracción de la unidad del líquido de limpieza (①) y extraiga la unidad del líquido de limpieza (②) sobre una superficie dura y horizontal.

• Cuando se levante el recargador de limpieza automática o se coloque sobre una superficie blanda, como por ejemplo una alfombra, la palanca de desbloqueo no encajará correctamente en el recargador. En este caso, no intente extraer la unidad del líquido de limpieza.

2 Vierta agua corriente (1) y detergente (2) en la unidad del líquido de limpieza.

Procure que el agua no sobrepase el nivel marcado (包). Vierta el paquete entero de detergente.

3 Inserte lentamente la unidad del líquido de limpieza [B20] en el recargador de limpieza automática [B], hasta que oiga un clic.

Notas

• Para sustituir el líquido de limpieza, consulte la página 169.
• Utilice solamente el detergente especial para el recargador de limpieza automática para afeitadoras Panasonic. No hacerlo podrá causar un funcionamiento incorrecto o un fallo.
• No incline el recargador de limpieza automática. Si lo hace, puede provocar un derrame o reducir el número de días que se pueda usar el líquido de limpieza.
• Puede utilizar el líquido de limpieza durante aproximadamente 30 días si lo usa una vez al día. (Esto variará dependiendo del espesor de la barba y la temperatura ambiente.)

Forma de uso

Afeitado de la barba

Pulse afeitado.

• Se activará el "sensor de afeitado", que ajusta automáticamente la potencia según el espesor de la barba.

Afeitará con alta potencia cuando la barba sea espesa y reducirá la potencia en zonas en las que la barba es fina, para reducir la energía sobre la piel.

Aplique la lámina exterior perpendicularmente contra la piel y afeite deslizando lentamente la afeitadora sobre el rostro, en el sentido contrario al crecimiento de la barba.

• La barba bajo la barbilla y alrededor de la garganta se puede afeitar mejor si se estira la piel para que la barba sobresalga.
• Para evitar daños en la lámina exterior, no afeite solo con una parte de la lámina exterior.

Pulse cuando termine.

Durante el uso Después del uso

Se agota la capacidad de la batería y, a continuación, se apaga.

• El nivel aproximado de carga de la batería se muestra como 20 - 100.
• El piloto indicador del sensor de afeitado parpadea.

La capacidad de la batería restante parpadea y, a continuación, se apaga después de 5 segundos.

Cuando la capacidad de la batería es baja

"20" parpadea cuando se usa la afeitadora. - Puede afeitarse 2 o 3 veces antes de que parpadee "20". (Esto puede variar dependiendo del uso.)

Notas

• El aparato puede no funcionar cuando la temperatura ambiente sea de aproximadamente 5°C o menos.
• Es posible que el sensor de afeitado no responda en función del tipo y la calidad del gel de afeitado. Esto es normal.
• Dependiendo del grosor de la barba o de la cantidad de recortes de barba acumulados en la cabeza de la afeitadora, es posible que el sensor de afeitado no reaccione y no cambie el sonido de funcionamiento. No se trata de un fallo.
• Para evitar un mal funcionamiento, coloque los dedos en el apoyo correspondiente cuando utilice la afeitadora.
• El modo de limpieza por vibración sonora se activa cuando se pulsa el interruptor de encendido durante más de 2 segundos cuando la afeitadora no está funcionando. (Consulte la página 167.) No se puede afeitar en este modo.

Uso y visualización del indicador luminoso de bloqueo del interruptor

▸ Bloquear el interruptor de encendido

1.Pulse una vez luego sueltelo. ·La afeitadora empezará a funcional.

2.Pulse durante mas de 2segundos hasta que el indicador luminoso debloqueo del interruptor (n) se encienda. ·La afeitadora dejaradefuncional.

3.Suelte ·Elindicador luminoso debloqueo del interrup- tor (a)se iluminará durante 5seguidos ysepagara.

Desbloquear el interruptor de encendido

1. Pulse durante mas de 2segundos hasta que el indicador luminoso de bloqueo del interruptor (®) se apague.

2. En el momento en que la afeitadora empiece a funcionar, suele ①. ·El indicator luminoso de bloqueo del interruptor (®) se apagará.

• El interruptor de encendido se bloquea cuando el indicador luminoso de bloqueo del interruptor (B) parpadea durante 5 segundos y la afeitadora no funciona aunque se pulse el interruptor de encendido.

Cambiar la función de la afeitadora

Puede cambiar la acción del botón.

FREE

La función de la afeitadora se mueve para evitar que queden zonas sin afeitar.

LOCK

Puede bloquear el cabezal de la afeitadora.

Utilización del cortapatillas

1. Deslice el mango del cortapatillas hacia arriba, hasta la posición

"mm", de forma que el cortapatillas sobresalga.

2. Pulse y úsela.

Mantenga pulsado el botón superior (a) y deslice el mango del cortapatillas hacia abajo para bajar el cortapatillas.

Aplique el borde del cortapatillas en perpendicular a la piel suavemente y muévalo hacia abajo lentamente.

Recortar las patillas

Afeitado previo de barbas largas

Limpieza, secado, carga

Recomendamos limpiar la afeitadora después de cada uso.

1 Inserte la afeitadora en el recargador de limpieza automática [E] y conecte el adaptador [C26] a una toma de corriente. (Consulte la página 161.)

• Compruebe que la lámpara de estado de carga (→) se ilumine.
• Cuando la lámpara inferior o la lámpara de estado se iluminen, consulte la página 171.

2 Pulse

La lámpara de limpieza y la lámpara de secado se iluminarán, y se inicia el modo "Automático" después de aproximadamente 6 segundos. - No es posible cambiar el modo una vez que se haya iniciado el modo "Automático".

Limpieza

10 minutos

Secado

80 minutos*

LIMPIO Y SECO

LIMPIO

SECO

Carga

De 0 a 0 minutos

• Cuando la temperatura ambiente del recargador de limpieza automática sea baja (aprox. 15 °C o menos), el proceso de secado tardará hasta 170 horas.

3 Retire el adaptador tras completar el modo seleccionado.

Limpie la afeitadora con agua o con la escobilla de limpieza una vez al mes.

(Consulte las páginas 167 a 169.) La sección del cuello de la unidad principal (a), la parte del accesorio de cuchillas internas (b), el cortapatillas, los huecos de la lámina exterior, etc., no se pueden limpiar con el recargador de limpieza automática.

Cambio del modo del recargador de limpieza automática

El modo "Carga" se inicia cuando se conecta la afeitadora y el modo se puede cambiar al pulsar el botón de selección.

Modo de carga (Carga)

Modo automático (Limpieza/Secado/Carga)

Modo Secado/Carga (Secado/Carga)

LIMPIO

SECO

LIMPIO

SECO

LIMPIO

SECO

Notas

• No pulse el botón de extracción de la unidad del líquido de limpieza durante la limpieza, ya que el líquido de limpieza podría derramarse y provocar un funcionamiento incorrecto.
• El tiempo de secado puede aumentar en un entorno cuya temperatura ambiente sea de, aproximadamente, 15 °C o inferior.

La función Limpiar o Secar puede no funcionar con temperaturas bajas (aprox. 0 °C o inferior). - El detergente incluye un componente lubricante para mantener el afeitado suave sin aplicar aceite.

Limpieza completa

Limpieza con agua

• Apague la afeitadora y desconecte el adaptador de CA.

1 Aplique jabón de manos y un poco de agua en la lámina exterior [A②].

2 Pulse durante más de

2 segundos para activar el modo de limpieza por vibración sonora.

• Se suprimen las salpicaduras de espuma. Las luces indicadoras de capacidad de batería parpadean en orden.

• Después de aproximadamente 20 segundos, se apagará automáticamente, o puede apagarlo pulsando el interruptor de encendido.

3 Retire la sección de la lámina exterior [A8] y límpiela con agua corriente.

• Consulte la página 169 para extraer la sección de la lámina exterior. Las salpicaduras se reducen enjuagando la afeitadora en modo de limpieza por vibración sonora.
• Después de enjuagarla con agua, agite la afeitadora hacia arriba y abajo unas cuantas veces para eliminar el exceso de humedad y luego elimine las gotas de agua que queden con un paño seco.

4 Acople la sección de la lámina exterior y colóquela en el recargador de limpieza automática [B].

1. Inserte la afeitadora en el recargador de limpieza automática y conecte el adaptador a una toma de corriente.
2. Compruebe que la lámpara de estado de carga se ilumine.
3. Pulse dos veces.

La lámpara de secado se iluminará y se inicia el modo "Secar/Cargar" después de aproximadamente 6 segundos. Es posible cambiar al modo "Automático" incluso si se ha iniciado el modo "Secar/Cargar".

1. Retire el adaptador después de completar el modo seleccionado.

5 Lubrique la afeitadora. Suavizará el movimiento de la cuchilla y permitirá un afeitado agradable.

1. Aplique una gota de aceite en cada lámina exterior.
2. Levante el cortapatillas y aplique una gota de aceite. 3. Encienda la afeitadora y déjela funcionar por aproximadamente 5 segundos.
3. Apague la afeitadora y limpie el exceso de aceite de la lámina exterior con un paño suave.

Secado de la afeitadora sin el recargador de limpieza automática

Seque la sombra y aplique aceite.

Notas

• Tenga cuidado de no golpear el cuerpo principal en el lavamanos o con cualquier otro objeto cuando está vaciando el agua. De lo contrario, podrían producirse problemas de funcionamiento.

168

• No utilice disolventes, bencina, alcohol, etc. De lo contrario, podría producirse un fallo de funcionamiento o las piezas podrían agrietarse o decolorarse. Limpie con agua jabonosa diluida.
• No utilice detergentes de cocina o baño distintos del jabón de manos. De lo contrario, podría provocar un funcionamiento incorrecto.
• No utilice el recargador de limpieza automática cuando aún queden gotas de agua o restos de jabón en la afeitadora. Si lo hace, podría cambiar el nivel de concentración o la composición del líquido de limpieza en la unidad del líquido de limpieza, lo que podría degradar el rendimiento de la limpieza, esterilización, lubricación y secado. Esto podría causar también que el líquido de limpieza se derramase del recargador de limpieza automática.

Limpieza con la escobilla

Quite la sección de la lámina exterior y las cuchillas internas. (Consulte la página 169.)

Limpie la lámina exterior en las zonas indicadas por los círculos cada vez que utilice la afeitadora.

Limpiar con la escobilla larga

Utilice la escobilla larga para limpiar el marco de la lámina [A3], la lámina exterior [A2], el cuerpo principal [A] y el cortapatillas [A1].

Limpiar con la escobilla corta

Limpie las cuchillas internas [A10] con la escobilla corta moviéndola en la dirección indicada en la figura. No mueva el cepillo corto perpendicularmente contra las cuchillas, ya que podría dañar las hojas interiores y afectar su afilado.

Sustitución de la lámina exterior y las cuchillas internas

Cuchillas internas: una vez cada dos años

Cómo retirar la sección de la lámina exterior

Pulse los botones de liberación del marco de la lámina [A4] y levante la sección de la lámina exterior [A8] hacia arriba.

Cómo colocar la sección de la lámina exterior

Después de girar la marca del marco de la lámina (A) hacia la parte delantera, conecte con firmeza la sección de la lámina exterior [A8] a la afeitadora, para que se oiga un clic.

Sustitución de la lámina exterior

1. Pulse los botones de liberación de la lámina exterior del sistema [A9] y tire de la lámina exterior del sistema hacia abajo [A2].

• No ejerza una presión excesiva sobre los botones de liberación de la lámina exterior.

De lo contrario, podría doblar la lámina exterior e impediría que el marco de la lámina se acoplara completamente.

1. Alinee la marca del marco de la lámina (y la marca de la lámina exterior del sistema (△)) y acóplelas con firmeza, hasta que se escuche un chasquido.

Sustitución de las cuchillas internas

1. Retire las cuchillas internas [A 10] de una en una.
2. Introduzca las cuchillas internas una a una.

Nota

No tire del marco de la lámina.

Sustitución del líquido de limpieza

Si la lámpara de estado se ilumina durante 5 segundos cuando se pulsa el botón de selección, es necesario sustituir el líquido de limpieza.

• Aunque la lámpara de estado no se ilumine, sustituya el líquido de limpieza una vez transcurridos 6 meses.

1 Retire el adaptador de CA [C] y extraiga la unidad del líquido [B20]. (Consulte la página 162.)

2 Elimine el líquido de limpieza usado. Se puede tirar por el desagüe.

3 Enjuague la unidad del líquido de limpieza.

Vierta agua tal y como se muestra, mientras inclina la unidad del líquido de limpieza y la agita suavemente. - Puede limpiar con el bajo del líquido de limpieza extraído.

Tras enjuagar, asegúrese de acoplar el filtro del líquido de limpieza.

4 Frote suavemente el recorte de barba adherido al interior de la bandeja de limpieza (a) con un paño o pañuelo de papel humedecido con agua.

• Limpie las esquinas y las partes desniveladas de la bandeja de limpieza con un trozo de algodón humedecido con agua.

5 Prepare el nuevo líquido de limpieza. (Consulte la página 162.)

Notas

• El líquido de limpieza disminuirá cada vez que se use, pero no añada detergente ni agua excepto cuando sustituya el líquido de limpieza.

De lo contrario, la función de limpieza podrá deteriorarse.

• No limpie la unidad del recargador de limpieza automática con agua.
• No utilice disolventes, bencina, alcohol, etc.

De lo contrario, pueda producirse un fallo de funcionamiento o las piezas pueden agrietarse o decolorarse. Limpie con agua jabonosa diluida.

• Es posible que algunos componentes del líquido de limpieza y del aceite para la piel se separen y se adhieran a la unidad y al elemento del líquido de limpieza. Esto no representa un problema.

▸ Cuando el agua no se vacía de la bandeja de limpieza

• No vuelque el recargador de limpieza automática para vaciar el agua. De lo contrario, vaciará también el líquido limpiador de la unidad del líquido de limpieza o provocará un mal funcionamiento del recargador de limpieza automática.
• Los recortes de barba pueden atascar la salida de agua de la parte inferior de la bandeja de limpieza.

En este caso, no podrá limpiar ni secar la afeitadora.

1. Asegúrese de retirar el adaptador de CA del recargador de limpieza automática. 2. Coloque el recargador de limpieza automática sobre una superficie plana y empuje los recortes de barba hacia el orificio de desagüe (b), utilizando un mondadientes, etc.

Cuando la lámpara de estado o la lámpara inferior se iluminan

Cuando la lámpara inferior o la lámpara de estado se iluminan durante aproximadamente 5 segundos al pulsar el botón de selección, notifica que el líquido de limpieza debe sustituirse.

Lámpara del recargador de

limpieza automática

La lámpara inferior se ilumina.

Contenido de la notificación

Es necesario sustituir el líquido

de limpieza en 7 días

aproximadamente

Prepare el detergente.

Lámpara del recargador de limpieza automática

La lámpara de estado se ilumina.

Contenido de la notificación

Sustituya el líquido de limpieza.

(Se pueden usar modelos distintos del "Automática" también, pero no se sustituya.)

Si cree que aún no es necesaria la sustitución.

• ¿La unidad del líquido de limpieza está correctamente acoplada?
• ¿El recargador de limpieza automática está colocado en una superficie nivelada?
• ¿El recargador de limpieza automática se usa fuera del rango recomendado de temperatura de uso?

(Solo puede utilizar el modo "Carga".)

Preguntas frecuentes

Pregunta Respuesta

¿Por qué el modo "Secar/Cargar" tarda más que el modo "Automático"? ¿Puedo rellenar el recargador de limpieza automática con agua cuando ha disminuido el nivel del líquido de limpieza? ¿Se puede utilizar el recargador de limpieza automática para lavar otros modelos? ¿La batería se deteriorará si no se utiliza durante un período de tiempo prolongado?

Esto se debe a la diferencia en el tiempo de secado. Se ajusta un tiempo de secado para el modo "Secar/Cargar" más prolongado, ya que puede quedar humedad en las zonas que no sean la lámina exterior una vez que se ha enjuagado y aclarado con agua la afeitadora. No rellene con agua, ya que hacerlo podría deteriorar la función de limpieza. Sustituya el líquido de limpieza. De lo contrario, podrían producirse problemas de funcionamiento; no lo utilice con otros modelos. La batería se deteriorará si no se utiliza durante más de 6 meses; asegúrese de realizar una carga completa una vez cada 6 meses, como mínimo.

Pregunta Respuesta

¿Puedo cargar la afeitadora después de cada uso? ¿Por qué debo desconectar el adaptador después de la carga? ¿Qué componentes contienen el aceite especial y el detergente?

La batería es de iones de litio, por lo que cargarla después de cada uso no tendrá efecto en su duración. Cargar la batería durante más de 1 hora no afecta al rendimiento de la batería, pero desconecte el adaptador por seguridad y para ahorrar energía. Aceite: parafina líquida. Detergente: agente tensoactivo no iónico, agente antimicrobiano, lubricante y fragancia.

Solución de problemas

Lleve a cabo las acciones que se indican a continuación. Si aún no se pueden resolver los problemas o parpadean todas las lámparas del recargador de limpieza automática, póngase en contacto con el establecimiento en el que compró la unidad o con un centro de servicios autorizado por Panasonic para realizar la reparación.

Recargador de limpieza automática

Problema Acción
La cucilla no se ha lavado correctamente.	Si la afeitadora no se limpia durante más de 2 semanas, primero deben limparla con la escobilla de limpieza para eliminar los recortes de barba. (Consulte la頁a 168.)
	Noonia detergente y agua excepto cuando cambie el liquido de limpieza. De lo contrario, la funciona de limpieza podra deteriorarse. (Consulte la頁a 170.)
	Tras la limpieza, peuvent quedar gotitas de aceite en el exterior del marco de la lámina. Este es el componente lubricante del liquido de limpieza y this no indica una problema. Puede eliminarlas con un paño suave.
Las cucillas no estan secas o estan pegajosas.	Es possible que las cucillas no se sequen rápidamente debido a las conditiones de temperatura. Efectue de nuevo el modo "Secar/Cargar" o limpie con un paño suave antes de realizar el afeitado.

Problema Acción
Las cucillas se agrietan o deforman durante la limpieza.	No introduzca objetos extraños en el recargador.
	Sustituya la lámina exterior y/o las cucillas internas. (Consulte la págin 169.)
El liquido de limpieza ha formado espuma.	Si mezcla agua jabonosa ojabón de manos con el detergente o utilizes另外一个 detergentente, el liquido de limpieza formará espuma. Utilice el recargador de limpieza automática tras lavar y secar minuciosamente la afeitatora.
	Sustituya el liquido de limpieza. (Consulte la págin 169.)
El liquido de limpieza se ha acumulado en la bandeja de limpieza.	Elimine cualquier resto de suciedad, etc. que se haya acumulado en la calidad de la agua de la parte inferior de la bandeja de limpieza. (Consulte la págin 170.)
	Si utilizes recargador de limpieza automática cuando la afeitatora estázejada o cuando la afeitatoraonga Jabón o gel de afeitar, es possible que se acumule liquido de limpieza en la bandeja de limpieza.
Se ha filtrado liquido de limpieza de la unidad del liquido de limpieza.	No pulse el botón de extracción de la unidad del liquido de limpieza durante�能 quier modo.
	Coloque el recargador de limpieza automatica de forma horizontal.
	Si utilizes recargador de limpieza automatica cuando la afeitaora estázejada o cuando la afeitaoraonga Jabón o gel de afeitar, es possible que se filtre liquido de limpieza.
La unidad del liquido de limpieza no pueda extraerse.	Coloque el recargador de limpieza automatica sobre una superficie dura y plana. (Consulte la page 162.)

Problema Acción
El modo no se incia.	Compruebe que el adaptador de CA está connectado al recargador de limpieza automática y que el adaptador está enchufado en una toma de corriente. (Consulte la頁a 166.)
	Confirma que la afeitadora está correctamente acoplada en el recargador de limpieza automática. (Consulte la頁a 166.)
	La funciona Limpiar o Secar pueda no functionar con temperatas同比下降 extremas (aprox. 0 °C or inferior).
	Compruebe si la lámpara de estado se ilumina. (Consulte la頁a 171.)
No es possible cargar la afeitadora.	Limpie suavamente el terminal posterior del cuero principal y los terminales de cargo del recargador de limpieza automática con un paño o un pañuelo de papel humedecidos con agua.
Emite un sonido fuerte.	Durante la limpieza: El recargador de limpieza automática emite un sonido agudo debido a la limpieza de las cucillas. Tras la limpieza: El recargador de limpieza automática emite un sonido agudo debido a la eliminación de gotas de agua que permit un secado=rápido. El sonido emitido tras la limpieza es distinto del sonido que se emite durante la misma. El nivel de agua ha descendido y se está eliminando las gotas de agua de las cucillas tras la limpieza. Este no representa un problema.
Afeitadora
Problema Acción
El interruptor de encendido no se encienda.	Desbloquee el bloqueo del interruptor. (Consulte la págrina 165.)

Problema Acción

El sensor de afeitado no responde.	Dependiendo del grosor de la barba o de la cantidad de recortes de barba Accumulados en el cabezal de la afeitadora, es possible que el sensor de afeitado no reaccione y no cambie el sonido de funcionaimiento. No seoca de un fallo.
	Es possible que el sensor de afeitado no responds en funcional del tipo y lacantidad del gel de afeitado. Este es normal.
	El sensor de afeitado可以选择 no responder cuando la calidad de la batería es baja. Si thisucediera, recargue la afeitadora.
	Aplique aceite. (Consulte la頁a 168.)
	El sensor de afeitado可以选择 no responder si las cucillas no disponen de suficiente aceite.

Problema Acción

El sensor de afeitado no responde incluso cuando la afeitadora no está en contacto con la piel.

Elimine los recortes de la barba de la afeitadora. Cuando la afeitadora esté extremadamente sucia, retire el marco de la lámina y lávelo con agua. (Consulte la página 167.) Sustituya la lámina exterior y/o las cuchillas internas. Vida útil estimada de la lámina exterior y las cuchillas internas: Lámina exterior:

El tiempo de funcionamiento es corto incluso después de una carga completa.

A pesar de que la afeitadora se suele usar durante aproximadamente 2 semanas antes de una carga completa (en caso de afeitado en seco

durante 3 horas al día), el número de días de uso posible puede ser inferior dependiendo del uso que se haga de la misma (por ejemplo, cuando se usa para el afeitado con agua). Aplique aceite.

Esto puede mejorarse limpiando la afeitadora después de cada afeitado.

Cuando el número de operaciones por carga empiece a disminuir, la batería está aproximándose al final de su vida útil.

Problema Acción
La afeitadora no funciona desdeeos de cargaria.	Utilice el aparato con una temperatura ambientedeapproximadamente 5 °C o superior.
	La batería ha alcancado el final de su vidautil.
	La afeitadora no funciona con el adaptorde CA connectado. Utilice la afeitadora afterwardsaberla carrgado suficientemente y haber desconnectado el adaptorde CA.
El sonido de funcionavaria durante el afeitado.	El sensor de afeitado funciona. El sonido varia enfunción del grosor de la barba.

Problema Acción
Emite un sonido fuerte.	Aplique aceite.Las cuchillas no se moveran suavamente si carecen de aceite, y necessitarán más energia.
	Es possible que la afeitadora emita un ruido fuerte debido al motor lineal. Este no representa un problema.
	Confirme que las cuchillas están correctamente colocadas.
	Limpie la lámina exterior con la escobilla. (Consulte la頁a 168.)
El olor es cada vez más fuerte.	Esto可以选择 melhorarse limpiando la afeitadora afterwards de cada afeitado.
LosPelos recortados vuelan en todas las direcciones.	Esto可以选择 melhorarse limpiando la afeitadora afterwards de cada afeitado. Limpie las cuchillas internas con la escobilla cuando los recortes de la barba queden adheridos a estas.
La lámina exterior se caliente.	Aplique aceite.Sustituya la lámina exterior si está dañada o deformada. (Consulte la頁a 169.)

177

Problema Acción

No obtiene un afeitado tan apurado como antes.

Esto puede mejorarse limpiando la afeitadora después de cada afeitado. Sustituya la lámina exterior y/o las cuchillas internas. Vida útil estimada de la lámina exterior y las cuchillas internas: Lámina exterior: Aproximadamente 1 año. Cuchillas internas: Aproximadamente 2 años.

Aplique aceite.

Servicio

Contacto

Visite el Sitio Web de Panasonic, http://www.panasonic.com, o póngase en contacto con un centro de servicios autorizado (la dirección de contacto está en el folleto de garantía paneuropea) si necesita información o si la afeitadora o el cable de alimentación resultan dañados.

Piezas de repuesto

Las piezas de repuesto están disponibles en su distribuidor o en el Centro de Servicio.

Partes de repuestos para el modelo ES-LV97	Lámina exterior y cuchillas internas del sistema	WES9032
	Lámina exterior WES91	73
	Cuchillas internas WES9170
Detergente especial para el sistemas de limpieza y energia de la afeitadora		WES4L03

Vida de la batería

La vida útil de la batería es de 3 años. La batería de esta afeitadora no está diseñada para que los consumidores la sustituyan. Reemplace la batería en un centro de servicios técnico y autorizado.

Para protección ambiental y reciclaje de materiales

Esta afeitadora contiene una batería de iones de litio. Por favor asegúrese de que la batería sea desechada en algún lugar oficialmente designado, si es que existe alguno en su país.

Eliminación de Aparatos Viejos y de Pilas y Baterías. Solamente para la Unión Europea y países con sistemas de reciclado.

Estos símbolos en los productos, su embalaje o en los documentos que los acompañan significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas, llévelos a los puntos de recogida de acuerdo con su legislación nacional. En España, los establecimientos están obligados a entregar las pilas en los correspondientes puntos de recogida. En cualquier caso, la entrega por los consumidores será sin coste alguno para estos. El coste de la gestión medioambiental de los residuos de pilas y baterías está incluido en el precio de venta.

Si los eliminas correctamente, ayudarás a preservar valiosos recursos y evitarás potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida o reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Nota para el símbolo de pilas y baterías (símbolo debajo)

Este símbolo puede usarse en combinación con el símbolo químico. En este caso, cumple con los requisitos de la Directiva del producto químico indicado.

Eliminación de la batería recargable interna

Retire la batería recargable interna antes de deshacerse de la afeitadora.

La batería debe desecharse de forma segura.

Por favor asegúrese de que la batería sea desechada en un lugar oficialmente designado, si existe.

Esta figura solo debe utilizarse al desechar la afeitadora, no para repararla. Si usted desmonta la afeitadora, deja de ser resistente al agua, lo que puede ocasionar un funcionamiento incorrecto.

• Retire la afeitadora del adaptador de CA.
• Pulse el interruptor de encendido para encender el aparato y déjelo encendido hasta que la batería esté completamente descargada.

Lleve a cabo los pasos a ⑤ y levante la batería, después retírela. - Evite que se produzca un cortocircuito en los terminales positivo y negativo de la batería extraída y aísle los terminales colocando cinta adhesiva sobre los mismos.

Especificaciones

Fuente de alimentación	Anote el número de placá que se enquirytra en el adaptorde CA. (Conversión de voltaje automatística)
Voltaje del motor	3,6 V- - -
Tiempo de energia	proximamente 1 hora
Ruido Acústico Aéreo	en el modo de afeitarido: 61 (dB (A) ref 1 pW) en el modo de recortado: 62 (dB (A) ref 1 pW)

Este producto está destinado solamente para su uso doméstico.

Panasonic

Sustituir el líquido de limpieza 227

Gracias por adquirir este producto Panasonic.

Limpie inmediatamente cualquier líquido de limpieza que se haya derramado.

• El contacto prolongado puede causar la decoloración de productos de cuero o de suelos de madera.

2 Eche agua del grifo (1) y detergente (2) en la unidad de líquido de limpieza.

• Consulte la página 227 para saber cómo retirar la parte externa.

Sustituir el líquido de limpieza

1 Retire el transformador de CA [C] y retire la unidad de líquido de limpieza [B20]. (Vea la pág. 220.) 2 Retire el antiguo líquido de limpieza. Puede ser desechado por el desagüe.

El líquido de limpieza formó espuma.
