Lyra MAPAC2200 - Roteador sem fio ASUS - Manual de utilização gratuito

Tipo de produto	Roteador sem fio
Marca	ASUS
Modelo	Lyra MAPAC2200
Dimensões (aprox.)	120 x 120 x 40 mm
Peso (aprox.)	200 g
Alimentação	Adaptador de tomada (integrado)
Bandas de frequência	2,4 GHz e 5 GHz
Padrões Wi-Fi	802.11a/b/g/n/ac
Taxa de transferência máxima	AC2200 (até 2200 Mbps)
Configuração	Através do aplicativo ASUS Lyra ou interface web
Bluetooth	BLE 4.0+ para configuração simplificada
Botão de pareamento	Sim, para adicionar nós extras
Indicadores LED	Azul claro (tudo bem), vermelho (perda de conexão com o nó), amarelo (perda de conexão com a internet), branco fixo (pronto para configuração)
Manutenção e limpeza	Limpar com um pano seco; não usar produtos líquidos
Temperatura de operação	0 °C a 40 °C
Distância mínima para exposição RF	20 cm (conformidade CE/ISED)
Potência máxima emitida (2,4 GHz)	19,98 dBm
Potência máxima emitida (5 GHz)	22,99 dBm (5 180-5 320 MHz), 29,98 dBm (5 500-5 700 MHz)
Certificações	CE, ISED, CAN ICES-3(B)/NMB-3(B)
Conteúdo da embalagem	Aparelho Lyra Trio, adaptador de tomada, cabo de rede, guia de início rápido

Perguntas frequentes - Lyra MAPAC2200 ASUS

Como configurar meu roteador Asus Lyra MAPAC2200?

Você pode configurar seu roteador através do aplicativo móvel gratuito ASUS Lyra ou através da interface de gerenciamento. Para o aplicativo, baixe-o, abra-o e siga as instruções. Certifique-se de que seu dispositivo suporta Bluetooth 4.0 (BLE). Para a interface, conecte-se à rede Wi-Fi "ASUS_XX_AMAPS" e acesse http://router.asus.com.

O que fazer se o indicador do meu Lyra ficar vermelho?

Um indicador vermelho indica perda de conexão com o primeiro aparelho Lyra Trio. Aproxime o aparelho do nó principal e verifique se ele está ligado. Se o problema persistir, redefina o aparelho pressionando o botão de redefinição.

Como adicionar um segundo aparelho Lyra à minha rede?

Você pode adicionar um aparelho adicional através do aplicativo: abra o aplicativo Lyra, clique no ícone '+' no canto superior direito e selecione 'Adicionar aparelho Lyra à rede atual'. Ou use o botão de pareamento: pressione o botão do primeiro aparelho até o indicador piscar em azul, depois o segundo até que fique azul claro fixo.

Posso usar meu roteador Lyra ao ar livre?

Não, o roteador Lyra MAPAC2200 foi projetado para uso apenas em ambientes internos. Não o exponha à chuva, umidade ou temperaturas extremas. A temperatura ambiente recomendada está entre 0°C e 40°C.

O que significam as diferentes cores do indicador LED?

O indicador pode exibir várias cores: azul claro fixo: tudo bem; vermelho: perda de conexão com o nó principal; amarelo: perda de conexão com a internet (verifique o cabo do modem); branco fixo: o aparelho está pronto para configuração.

O roteador é compatível com fibra óptica?

Sim, o roteador Lyra MAPAC2200 é compatível com a maioria das conexões de internet, incluindo fibra óptica, cabo e DSL. Basta conectar o cabo Ethernet fornecido entre o modem e o primeiro nó Lyra.

Como redefinir meu aparelho Lyra para as configurações de fábrica?

Para redefinir o aparelho, localize o botão de redefinição (geralmente na parte traseira ou inferior). Mantenha-o pressionado por cerca de 10 segundos até o indicador piscar. As configurações de fábrica serão restauradas.

Qual é a distância máxima entre dois nós Lyra?

A distância ideal depende do ambiente. Em ambientes internos, recomenda-se colocar os nós a 10-20 metros um do outro para uma cobertura homogênea. Paredes espessas e interferências podem reduzir o alcance.

Posso usar o roteador com uma VPN?

Sim, a interface de gerenciamento do roteador permite configurar conexões VPN (por exemplo, PPTP, L2TP, OpenVPN). Acesse a interface via http://router.asus.com e procure as configurações de VPN no menu avançado.

O que fazer se o aplicativo ASUS Lyra não encontrar meu aparelho?

Verifique se seu dispositivo móvel está conectado à rede Wi-Fi "ASUS_XX_AMAPS" (sem senha) e se o Bluetooth está ativado. Certifique-se também de que o roteador está ligado e seu indicador está branco fixo. Reinicie o aplicativo e o aparelho se necessário.

MANUAL DE UTILIZADOR Lyra MAPAC2200 ASUS

Biztonsági informação

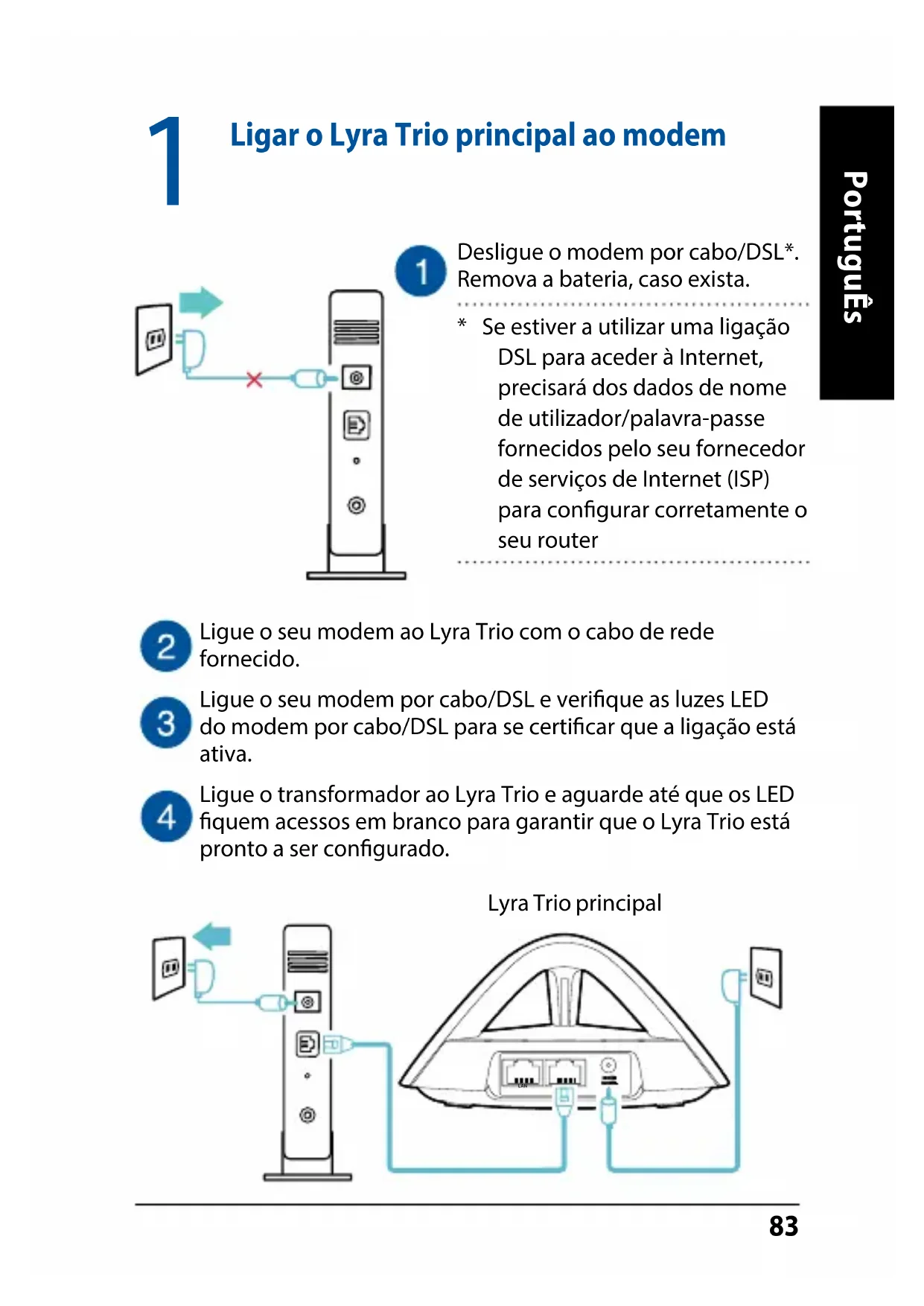

1 Ligaro o Lyra Trio principal ao modem

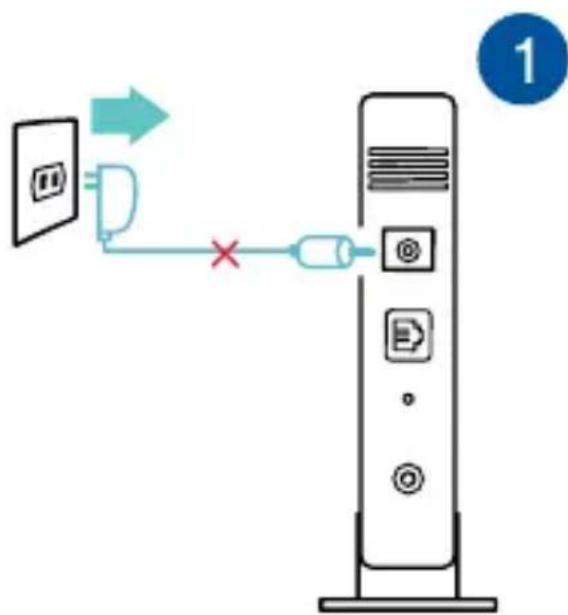

Desligue o modem por cabo/DSL*. Remova a bateria, caso exista.

• Se estiver a utilizear uma ligação DSL para aceder à Internet, precisará dos dados de nome de utilizesor/palavra-passe fornecidos pelo seu fornecedor de serviços de Internet (ISP) para configurar corretemente o seu router

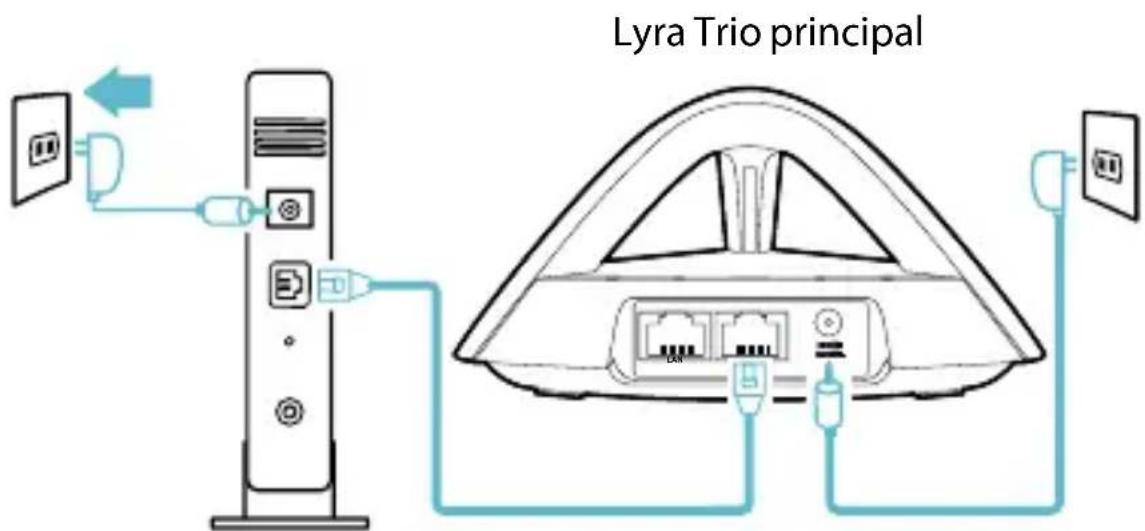

Ligue o seu modem ao Lyra Trio com o cabo de rede fornecido.
3 Ligue o seu modem por cabo/DSL e verifique as luzes LED do modem por cabo/DSL para se certificado que a ligação está ativa.
Ligue o transformador ao Lyra Trio e aguarde até que os LED fiquem acessos em branco para garantir que o Lyra Trio está pronto a ser configurado.

2

Configurar o sistema WiFi Lyra Trio

MÉTODO 1 Atrasvés da aplicação

1 Transfira a aplicacao Gratis ASUS Lyra.
2 Abra a aplicação ASUS Lyra no seu dispositivo movei e siga as instruçõespresentadas.

• Certifique-se de que o seu dispositovo suporta BLE,Bluetooth 4.0 ou mais recente.

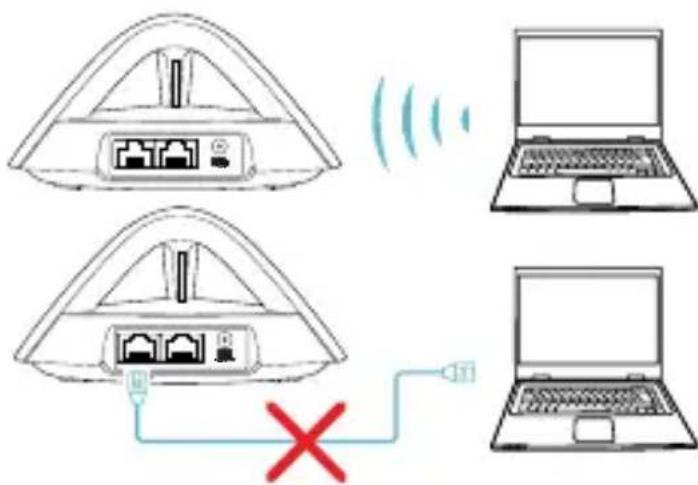

MÉTODO 2 Através da interface Web

1 deWiFi "ASUS XX AMAPS". Abra um navegador web. Sera redirectionado para o Assistente de Configuração da ASUS. Caso contrário, aceda a http://router.asus.com

Lyra Trio principal

3

Adicionar除外 Lyra Trio à rede atual

MÉTODO 1 Atrasvés da aplicação

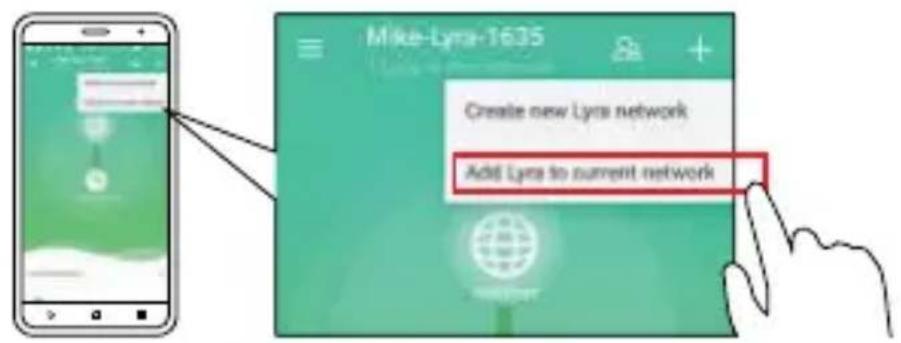

1 Abra a aplicação Lyra e clique no icone "+" no canto superior direito, escolha Adicional Lyra à rede atual e sina as instruções para conclusir.

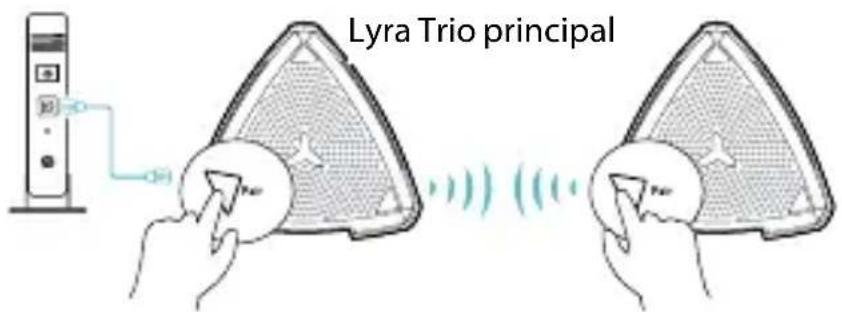

MÉTODO 2 Atrasvés do botão Emparelhar

Pressione o botão de Emparelhar no Lyra Trio principal até que o LED comece a piscar em verde.
Pressione o botão de Emparelhar no Lyra Trio secundário até que o LED comece a piscar em verde. Em seguida a luz acenderá em azul-claro, o que indica que o processo de emparelhamento está conclusivo.

• A função de emparelhamento funciona aspenas com o Lyra Trio principal ligado ao modem.
• Quando configurar através da Interface Web, emparelhe除外(s) hub(s) Lyra Trio com o Lyra Trio Principal utilizing o botão Emparelhar.

Cores de Lyra Trio

Ciano claro

Tudo está bem!

Vermelho

Ligação perdida ao Lyra Trio principal. Aproxime-o.

Amarelo

Ligaçao à Internet perdida. Verifique o cabo ligado ao seu modem.

Branco estálico

O Lyra Trio está preparado para configuração. Começará a piscar durante a configuração com a aplicação.

Informações de seguranca

• Utilize este equipamento em ambientes com temperatas entre 0^ (32^) e 40^ (104^) .
• Verifique a etiqueta relativa à tensão na parte inferior do seu dispositalo e assegure-se de que o seu transformador corresponde a esta tensão.
• NÃO coloque o computador em superfícies irregulares ou instáveis. Envie para reparação se a caixa se encontrar danificada.
• NÃO coloque nem deixe cair objetos em cima do aparecido e não introduza quando quer objetos estranhos no produits.
• NÃO exponha o equipamento nem o utilize proxies de liquidos, chuva ou humidade. NÃO utilize o modem durante tempestades electricas.
• NÃO tape os orificios de ventilação do produto para impedir o sobraqueamento doSYSTEMA.
• NÃO utilize cabos de alimentação, acessórios ou outros periféricos danificados.
• Se a fonte de alimentação estiver avariada, não tente repará-la por si Aloneio. Contacte um technician qualificado ou o seu revendedor.
• Para fazer o risco deCHOque eletrico,deslgue o cabo de alimentacao da toma de eletrica antes de deslocar o systema.

1

jTodo está correcto!

Rojo

Portuguese Declaração de conformidade simplificada da UE

A ASUSTek Computer Inc. declares que este disposito é está em conformidade com os requisitos essenciais e outras dispositions relevantes da Diretiva 2014/53/CE. O texto integral da declaração de conformidade da UE está disponible em https://www.asus.com/support/.

DECLARATION de conformidade para a Diretiva Conceção Ecológica 2009/125/CE

Foram realizados testes de requisitos de conceção ecológica de acordo com o N° 1275/2008 (CE) e N° 801/2013 (UE). quando o disposito se encontra no modo de espera em rede, a interface de E/S e de rede encontrar-se no modo de suspensão e poderão não funciona corretamente. Para ativar o disposito, prima o botão para ativar/desativar Wi-Fi, ativar/desativar o LED, repor ou WPS.

Este equipamento cumpre os limites de exposicao a radiação estabelecidos pela UE para um ambiente não controlado. Este equipamento deve ser instalado e utilizesao a uma distancia minima de 20 cm entre o transmissor e o seu corpo.

Todo os modelos operationais:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40),

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

A frequência, o modo e a potência Tmaxa na UE sãopresentados abaixo:

2412-2472MHz: 19.98dBm

5180-5240MHz: 22.76 dBm

5260-5320MHz: 22.99dBm

5500-5700MHz: 29.98dBm

2402-2480MHz (BR/EDR): 5.82 dBm

2402-2480MHz (LE): 5.59 dBm
