Lyra MAPAC2200 - Draadloze router ASUS - Gratis gebruiksaanwijzing en handleiding

Type product	Draadloze router
Merk	ASUS
Model	Lyra MAPAC2200
Afmetingen (ongeveer)	120 x 120 x 40 mm
Gewicht (ongeveer)	200 g
Voeding	Netadapter (ingebouwd)
Frequentiebanden	2,4 GHz en 5 GHz
Wi-Fi normen	802.11a/b/g/n/ac
Maximale snelheid	AC2200 (tot 2200 Mbps)
Configuratie	Via ASUS Lyra app of webinterface
Bluetooth	BLE 4.0+ voor eenvoudige configuratie
Koppelknop	Ja, om extra nodes toe te voegen
LED-indicatoren	Helderblauw (alles in orde), rood (verbinding met node verloren), geel (internetverbinding verloren), wit continu (klaar voor configuratie)
Onderhoud en reiniging	Reinigen met een droge doek; geen vloeibare producten gebruiken
Bedrijfstemperatuur	0 °C tot 40 °C
Minimale afstand voor RF-blootstelling	20 cm (CE/ISED conformiteit)
Maximaal uitgezonden vermogen (2,4 GHz)	19,98 dBm
Maximaal uitgezonden vermogen (5 GHz)	22,99 dBm (5 180-5 320 MHz), 29,98 dBm (5 500-5 700 MHz)
Certificeringen	CE, ISED, CAN ICES-3(B)/NMB-3(B)
Inhoud van de verpakking	Lyra Trio apparaat, netadapter, netwerkkabel, snelle startgids

Veelgestelde vragen - Lyra MAPAC2200 ASUS

Hoe configureer ik mijn Asus Lyra MAPAC2200 router?

U kunt uw router configureren via de gratis mobiele app ASUS Lyra of via de beheerinterface. Download de app, open deze en volg de instructies. Zorg ervoor dat uw apparaat Bluetooth 4.0 (BLE) ondersteunt. Voor de interface: maak verbinding met het Wi-Fi netwerk "ASUS_XX_AMAPS" en ga naar http://router.asus.com.

Wat te doen als het lampje van mijn Lyra rood wordt?

Een rood lampje geeft een verbindingsverlies met het eerste Lyra Trio apparaat aan. Plaats het apparaat dichter bij de hoofdknoop en controleer of het ingeschakeld is. Als het probleem aanhoudt, reset het apparaat door op de resetknop te drukken.

Hoe voeg ik een tweede Lyra apparaat toe aan mijn netwerk?

U kunt een extra apparaat toevoegen via de app: open de Lyra app, klik op het '+' icoon rechtsboven en selecteer 'Lyra apparaat toevoegen aan huidig netwerk'. Of gebruik de koppelknop: druk op de knop van het eerste apparaat tot het lampje blauw knippert, daarna op het tweede tot het continu helderblauw wordt.

Kan ik mijn Lyra router buitenshuis gebruiken?

Nee, de Lyra MAPAC2200 router is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen, vocht of extreme temperaturen. De aanbevolen omgevingstemperatuur ligt tussen 0°C en 40°C.

Wat betekenen de verschillende kleuren van de LED-indicator?

Het lampje kan verschillende kleuren tonen: continu helderblauw: alles in orde; rood: verbinding met hoofdknoop verloren; geel: internetverbinding verloren (controleer de modemkabel); continu wit: het apparaat is klaar voor configuratie.

Is de router compatibel met glasvezel?

Ja, de Lyra MAPAC2200 router is compatibel met de meeste internetverbindingen, waaronder glasvezel, kabel en DSL. Sluit gewoon de meegeleverde Ethernetkabel aan tussen de modem en de eerste Lyra node.

Hoe reset ik mijn Lyra apparaat naar fabrieksinstellingen?

Om het apparaat te resetten, zoek de resetknop (meestal aan de achterkant of onderkant). Houd deze ongeveer 10 seconden ingedrukt tot het lampje knippert. De fabrieksinstellingen worden hersteld.

Wat is de maximale afstand tussen twee Lyra nodes?

De optimale afstand hangt af van de omgeving. Binnenshuis wordt aanbevolen nodes op 10-20 meter van elkaar te plaatsen voor een gelijkmatige dekking. Dikke muren en storingen kunnen het bereik verminderen.

Kan ik de router met een VPN gebruiken?

Ja, de beheerinterface van de router maakt het mogelijk om VPN-verbindingen te configureren (bijv. PPTP, L2TP, OpenVPN). Log in op de interface via http://router.asus.com en zoek de VPN-instellingen in het geavanceerde menu.

Wat te doen als de ASUS Lyra app mijn apparaat niet vindt?

Controleer of uw mobiele apparaat is verbonden met het Wi-Fi netwerk "ASUS_XX_AMAPS" (zonder wachtwoord) en dat Bluetooth is ingeschakeld. Zorg er ook voor dat de router is ingeschakeld en het lampje continu wit is. Start de app en het apparaat opnieuw indien nodig.

GEBRUIKSAANWIJZING Lyra MAPAC2200 ASUS

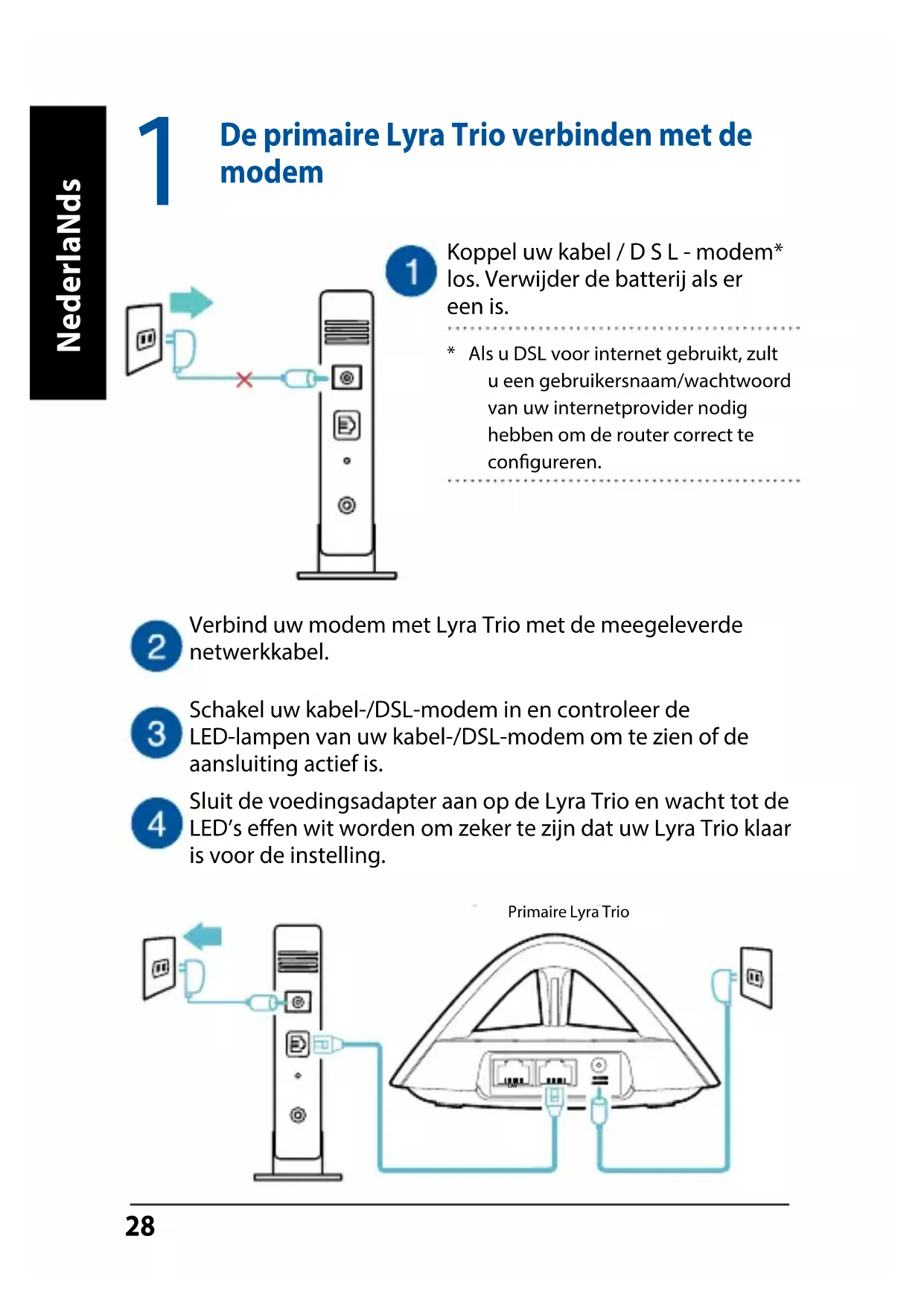

De primaire Lyra Trio verbinden met de modem

1

Koppel uw kabel / D S L - modem* los. Verwijder de batterij als er een is.

• Als u DSL voor internet gezruikt, zult u een gebruikersnaam/wachtwoord van uw internetprovider nodig hebben om de router correct te configureren.

2

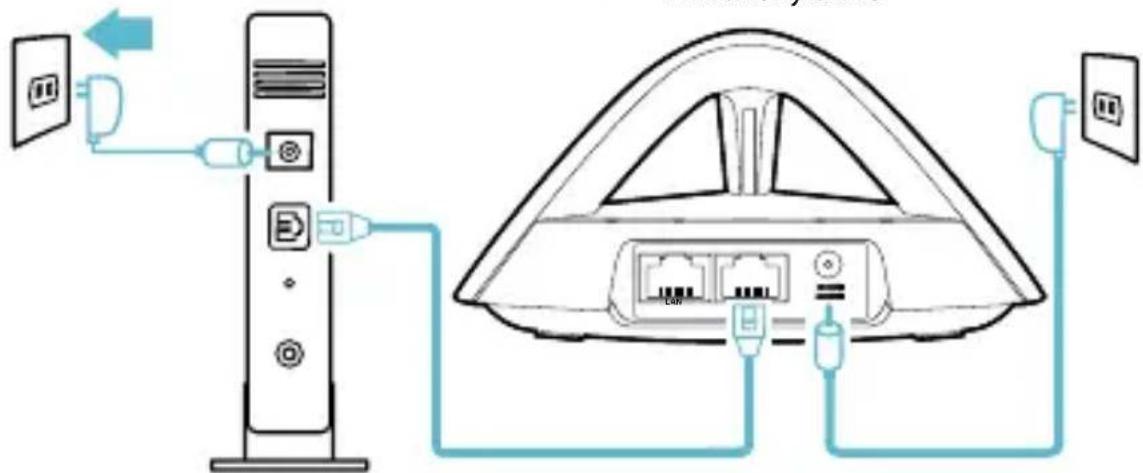

Verbind uw modem met Lyra Trio met de meegeleverde netwerkkabel.

3

Schakel uw kabel-/DSL-modem in en controller de

LED-lampen van uw kabel-/DSL-modem om te zien of de aansluiting actief is.

4

Sluit de voedingsadapter aan op de Lyra Trio en wacht tot de

LED's effen wit worden om zeker te zijn dat uw Lyra Trio kraar is voor de instelling.

Primaire Lyra Trio

2

Uw Lyra Trio-wifisystem instellen

METHODE 1 Via app

Download de gratis ASUS Lyra-app.

2 instructies in slechts enkele momenten.

• Zorg dat uw apparaat BLE, Bluetooth 4.0 of hoger ondersteunt.

METHODE 2 Via de grafische webinterface

1

Sluit PC/NB aan op uw Lyra Trio via wifi "ASUS_XX_AMAPS". Open een webbrowser. U worden omgeleid maar de ASUS Setup Wizard (Wizard ASUS-instelling) Indien Niet, navigeert u waar http://router.asus.com.

Primaire Lyra Trio

3

Ander Lyra Trio toevoegen aan het huidige network

METHODE 1 Via app

1

Start de Lyra-app en klik in de rechterbovenhoek op het pictogram "+" en kies dan voor Add Lyra to current network (Lyra toevoegen aan huidigetwork) en volg de te voltooien instructies.

METHODE 2 Via de knop Koppelen

1

Druk op de knop Pair (Koppelen) in de primaire Lyra Trio tot de LED groen begint te knipperen.

2

Druk op de knop Pair (Koppelen) op de tweede Lyra Triot tot de LED groen begint te knipperen en daarna effenlicht cyaan worden, wat aangeeft dat het koppelingsproces is voltooid.

• De koppelfunctie werkkt alleen als het primaire Lyra Trio-apparaat aangesloten is op de modem.

• Tijdens het instellen via Web GUI要去 u ervoor zorgen dat u andere Lyra Trio-hub(s) koppelt met het Primary Lyra Trio via de knop Koppelen.

Kleuren van Lyra Trio

Licht cyaan

Alles is goed!

Rood

Verbinding met de primaire Lyra Trio verloren. PlaatsdezeDICter.

geel

Verbinding met internet is verbroken. Controleerde kabel die op uw modem is aangesloten.

Effen wit

Lyra Trio is gereed voor het instellen. Het lampje zal knipperen wonneer deinstelling met de app word tuitgevoerd.

Veiligheidsinformatie

• Gebruik dit product in omgevingen met omgevingstemperaturen:tussen 0^ (32^) en 40^ (104^) .
• Raadpleeg het typeplaatje op de onderkant van uw product en controllerer of uw voedingsadapter voldoet aan dit type.
• NIET op onegale of instabiele werkoppervlakken plaatsen. Als de behuizing beschadigd is geraakt, dient u hulp bij onderhoud hulp te zoeken.
• Plaats of LAST GEEN objecten vallen bovenop het product en schuif geen vreemde objecten in het product.
• NIET in de buurt van vloeistoffen, regen of vocht bloatstellen of gebruiken. NIET de modem tijdens onweer gebruiken.
• Dek de uitlaufopeningen van het product NIET AF zodate het systemeieniet oververhit raakt.
• NIET de ventilatieopeningen van de Desktop PC afdekken, om oververhitting van het systeme te voorkomen.
• Als de netvoeding is beschadigd, mag u niet proberen het zich te repareren. Neem contact op met een bevoegde servicemonteur of uw handelaar.
• Verwijder, voordat u het system verplaatst, de stroomkabeluit de contactdoos om elektrische schok te vermijden.

1

Vereenvoudigde EU-conformiteitsverklaring

ASUSTek Computer Inc. verklaart dat dit apparaat in overeenstemming is met de essentièle vereisten en andere relevante bepalingen van Richtlijn 2014/53/EU. Volledige tekst EU-conformiteitsverklaring is beschikbaar op https://www.asus.com/support/.

Conformiteitsverklaring voor Ecodesign Richtlijn 2009/125/EG

Testen van vereisten van ecodesign overeenkomstig (EG) nr. 1275/2008 en (EU) nr. 801/2013 zijn uitgevoerd. Wanner het apparaat in de modus Stand-by in network staat, staan de I/O en netwerkinterface in de slaapstand en werkden wellicht nicht goed. Om het apparaat uit de slaapstand te halen, drukt u op de knop Wi-Fi aan/uit, LED aan/uit, reset of WPS.

Deze apparatuur voldoet aan EU-limieten voor bloatstelling aan straling als uiteengezet voor een onbeheerste omgeving. Deze apparatuur要去 worden geinstalleerd en bediend met een minimumafstand van 20 cm:tussen de radiator en uw lichaam.

Alle bedrijfsmodi:

2.4G: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5G: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

De frequently, modus en het afgegeven maximumvermogen in de EU worden hieronder vermeld:

2412-2472MHz: 19.98dBm

5180-5240MHz: 22.76 dBm

5260-5320MHz: 22.99dBm

5500-5700MHz: 29.98dBm

2402-2480MHz (BR/EDR): 5.82 dBm

2402-2480MHz (LE): 5.59 dBm
