Lyra MAPAC2200 - Router wireless ASUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Router wireless
Marca	ASUS
Modello	Lyra MAPAC2200
Dimensioni (circa)	120 x 120 x 40 mm
Peso (circa)	200 g
Alimentazione	Adattatore di rete (integrato)
Bande di frequenza	2,4 GHz e 5 GHz
Standard Wi-Fi	802.11a/b/g/n/ac
Velocità massima	AC2200 (fino a 2200 Mbps)
Configurazione	Tramite app ASUS Lyra o interfaccia web
Bluetooth	BLE 4.0+ per configurazione semplificata
Pulsante di associazione	Sì, per aggiungere nodi aggiuntivi
LED indicatori	Azzurro (tutto bene), rosso (perdita connessione nodo), giallo (perdita connessione internet), bianco fisso (pronto per la configurazione)
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare prodotti liquidi
Temperatura di funzionamento	0 °C a 40 °C
Distanza minima per esposizione RF	20 cm (conformità CE/ISED)
Potenza massima emessa (2,4 GHz)	19,98 dBm
Potenza massima emessa (5 GHz)	22,99 dBm (5 180-5 320 MHz), 29,98 dBm (5 500-5 700 MHz)
Certificazioni	CE, ISED, CAN ICES-3(B)/NMB-3(B)
Contenuto della confezione	Dispositivo Lyra Trio, adattatore di rete, cavo di rete, guida rapida

Domande frequenti - Lyra MAPAC2200 ASUS

Come configurare il mio router Asus Lyra MAPAC2200?

Puoi configurare il tuo router tramite l'app mobile gratuita ASUS Lyra o tramite l'interfaccia di gestione. Per l'app, scaricala, aprila e segui le istruzioni. Assicurati che il tuo dispositivo supporti il Bluetooth 4.0 (BLE). Per l'interfaccia, connettiti alla rete Wi-Fi "ASUS_XX_AMAPS" e vai su http://router.asus.com.

Cosa fare se il LED del mio Lyra diventa rosso?

Un LED rosso indica una perdita di connessione con il primo dispositivo Lyra Trio. Avvicina il dispositivo al nodo principale e verifica che sia acceso. Se il problema persiste, ripristina il dispositivo premendo il pulsante di ripristino.

Come aggiungere un secondo dispositivo Lyra alla mia rete?

Puoi aggiungere un dispositivo aggiuntivo tramite l'app: apri l'app Lyra, clicca sull'icona '+' in alto a destra, quindi seleziona 'Aggiungi dispositivo Lyra alla rete corrente'. Oppure usa il pulsante di associazione: premi il pulsante del primo dispositivo finché il LED lampeggia in blu, poi sul secondo fino a quando diventa blu fisso.

Posso usare il mio router Lyra all'esterno?

No, il router Lyra MAPAC2200 è progettato solo per uso interno. Non esporlo a pioggia, umidità o temperature estreme. La temperatura ambiente consigliata è compresa tra 0°C e 40°C.

Cosa significano i diversi colori del LED?

Il LED può mostrare diversi colori: blu fisso: tutto bene; rosso: perdita di connessione con il nodo principale; giallo: perdita di connessione Internet (controlla il cavo modem); bianco fisso: il dispositivo è pronto per la configurazione.

Il router è compatibile con la fibra ottica?

Sì, il router Lyra MAPAC2200 è compatibile con la maggior parte delle connessioni Internet, inclusa fibra ottica, cavo e DSL. Basta collegare il cavo Ethernet fornito tra il modem e il primo nodo Lyra.

Come ripristinare le impostazioni di fabbrica del mio dispositivo Lyra?

Per ripristinare il dispositivo, individua il pulsante di ripristino (di solito sul retro o sotto). Tienilo premuto per circa 10 secondi finché il LED non lampeggia. Le impostazioni di fabbrica verranno ripristinate.

Qual è la distanza massima tra due nodi Lyra?

La distanza ottimale dipende dall'ambiente. In interni, si consiglia di posizionare i nodi a 10-20 metri l'uno dall'altro per una copertura uniforme. Muri spessi e interferenze possono ridurre la portata.

Posso usare il router con una VPN?

Sì, l'interfaccia di gestione del router consente di configurare connessioni VPN (ad esempio PPTP, L2TP, OpenVPN). Accedi all'interfaccia tramite http://router.asus.com e cerca le impostazioni VPN nel menu avanzato.

Cosa fare se l'app ASUS Lyra non trova il mio dispositivo?

Verifica che il tuo dispositivo mobile sia connesso alla rete Wi-Fi "ASUS_XX_AMAPS" (senza password) e che il Bluetooth sia attivato. Assicurati anche che il router sia acceso e che il suo LED sia bianco fisso. Riavvia l'app e il dispositivo se necessario.

MANUALE UTENTE Lyra MAPAC2200 ASUS

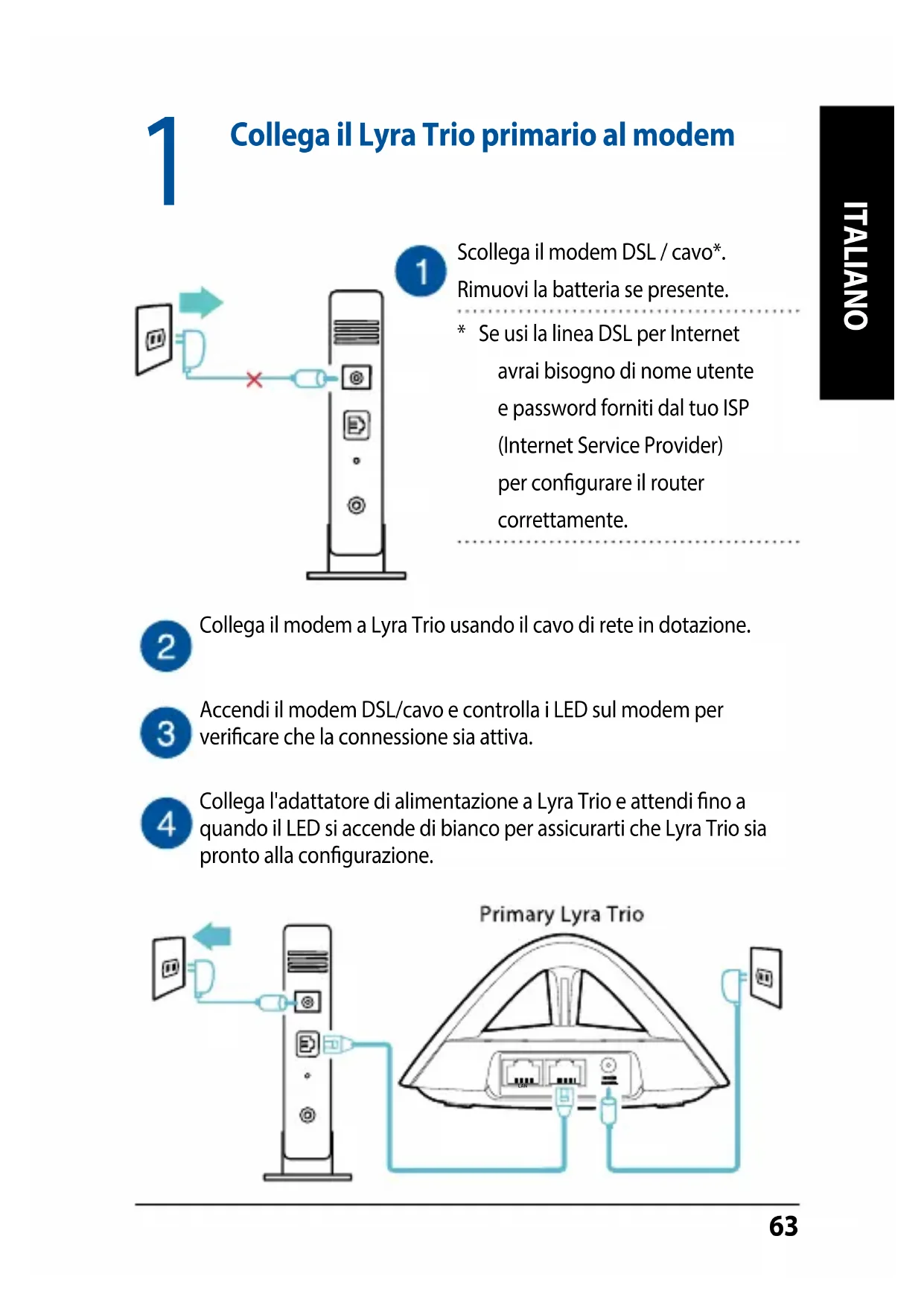

Collega il Lyra Trio primario al modem

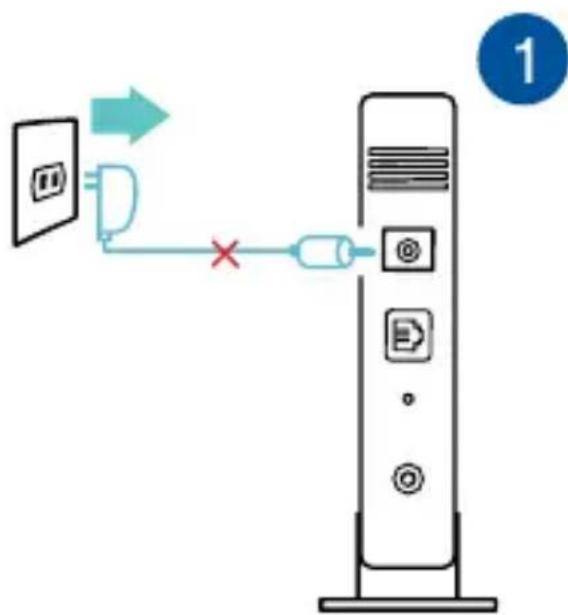

Scollega il modem DSL / cavo*. Rimuovi la batteria se presente.

• Se usi la linea DSL per Internet avrai bisogno di nome utente e password forniti dal tuo ISP (Internet Service Provider) per configurare il router correttamente.

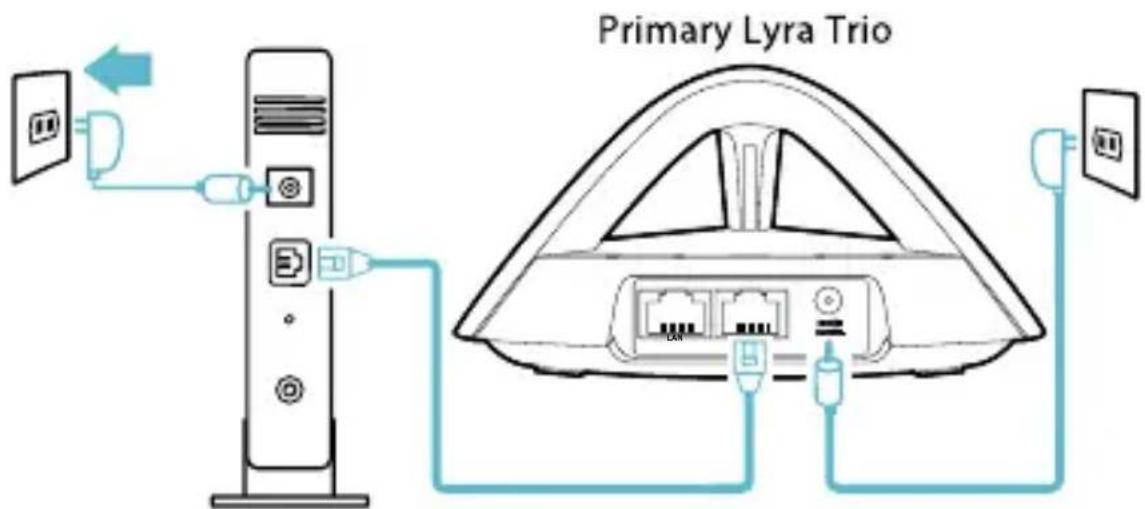

Collega il modem a Lyra Trio usando il cavo di rete in dotazione.

Accendi il modem DSL/cavo e controlling i LED sul modem per verificare che la connessione sia attiva.

Collega l'adattatore di alimentazione a Lyra Trio e attendi sono a quando il LED si accende di bianco per assicurarti che Lyra Trio sia primo alla configurazione.

2

Configurazione del sistema Wi-Fi Lyra Trio

METODO 1 Tramite App

1

Avvia l'app ASUS Lyra sul tuo dispositivo mobile e segui le istruzioni sullo schermo.

• Assicurati che il tuo dispositivo sia compatibile BLE, Bluetooth 4.0 o superiore.

METODO 2 Tramite Interfaccia Web

1

Collega PC/NB alwhose Lyra Trio tramite WiFi alla rete "ASUS_XX_

AMAPS". Apri un browser web. Si après automaticamente ASUS

Setup Wizard. In caso contrario apri la pagina http://router.asus.com.

Primary Lyra Trio

3

Aggiungere altri Lyra Trio alla rete corrente

METODO 1 Tramite App

1

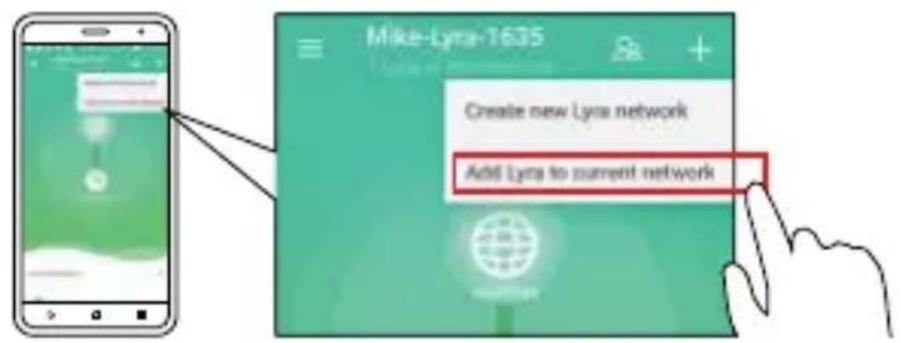

Avvia l'app Lyra e clicca sull'icona "+" nell'angolo superiore destro, quando selezione Add Lyra to current network e segui le istruzioni per completare la configurazione.

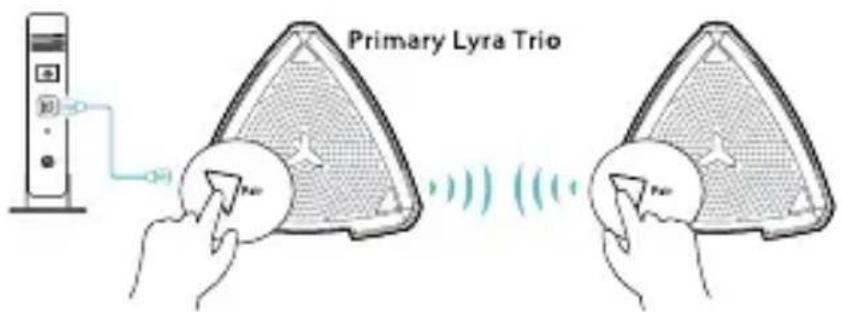

METODO 2 Tramite il pulsante Pairing

Premi il pulsante Pairing sul Lyra Trio primario sono a quando il LED lampeggia di colore blu.
Premi il pulsante Pairing sul secondo Lyra Trio sono a quando il LED lampeggia di colore blu e poi di un azzurro bianro fisso, quello indica che il processo di accoppiamento è completato.

• La funzione accoppiamento funziona solamente con il dispositivo Lyra Trio primario collegato al modem.
• Durante la configurazione tramite interfaccia web GUI, assicurati di accoppiare gli altri hub Lyra Trio con il Lyra Trio primario usando il pulsante Pairing.

Colori di Lyra Trio

Azzurro bianro

Tutto ok!

Rosso

Persa la connessione con il Lyra Trio primario. Avvicina il dispositivo.

Giallo

Persa la connessione ad Internet. Controlla il cavo tra il dispositivo e il tuo modem.

Bianco costante

Lyra Trio è pronto per la configurazione. Comincera a lampeggiare quando procedi alla configurazionetramite l'app.

Comunicazioni sulla sicurezza

• Usa quello prodotto in ambienti la cui temperatura sia compresa tra 0^(32^) e 40^(104^) .
• Consulta l'etichettaindicante la potenza posta sul fondo del prodotto e assicurati che il loro adattatore di alimentazione sia compatibile con tali valori.
• Non collocare il dispositivo su superfici irregulari o instabili. Contatta il servizio clienti se lo chassis è stato danneggiato.
• NON riporre oggetti sopra e non infrare alcun oggetto all'interno del prodotto.
• NON esporre a liquidi, pioggia o umidità. NON usare il modem durante i temporali.
• NON coprire le presedaria del prodotto per evitare che il systemasurriscaldi.
• NON utilizzato cavi di alimentazione, accessori o periferiche danneggiate.
• Se l'adattatore è danneggiato non provare a ripararlo. Contatta un technique qualificato o il rivenditore.
• Per prevenir il rischio di scosse elettriche scollega il cavo di alimentazione alla presa di currente prima di spostare ilsystema.

1

Pagrindinio,"LyraTrio"jrenginio prijungimas prie modemo

1

Atjunkite mai tinimo kabelj

/DSLmodema*nuotinklo.

Lyra Trio WiFi sisteminizi kurun

Dichiarazione di conformità UE amplificata

ASUSTek Computer Inc. con la presente dichiarare che questo dispositivo è conforme ai requisiti essentiali e alle altre disponizioni pertinenti con la direttiva 2014/53/EU. Il testo Completo della dichiarazione di conformità UE è disponibile all'indirizzo https://www.asus.com/support/.

Dichiarazione di conformità con la direttiva Ecodesign 2009/125/EC

I test per i requisiti eco-design (EC) N. 1275/2008 e (EU) N. 801/2013 sono stati eseguiti. Quando il dispositivo si trovava nella modalità Standby di rete le sue interfacci di rete e I/O sono in sospensione e potrebbero non funzionare correttamente. Per riattivare il dispositivo premete uno tra i pulsanti Wi-Fi on/off, LED on/off, reset o WPS.

Questo apparecchio è conforme ai limiti UE, per l'esposizione a radiazioni, stabiliti per un ambiente non controllato. Questo apparecchio deve essere installato e utilizzato ad una distanza di almeno 20 cm dal corpo.

Tutte le modalità operative:

2.4G: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5G: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

I valori di frequenza, modalità e massima potenza di trasmissione per l'UE sono elencati di seguito:

2412-2472MHz: 19.98dBm

5180-5240MHz: 22.76 dBm

5260-5320MHz: 22.99dBm

5500-5700MHz: 29.98dBm

2402-2480MHz (BR/EDR): 5.82 dBm

2402-2480MHz (LE): 5.59 dBm
