Lyra MAPAC2200 - Langaton reititin ASUS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton reititin
Merkki	ASUS
Malli	Lyra MAPAC2200
Mitat (noin)	120 x 120 x 40 mm
Paino (noin)	200 g
Virtalähde	Verkkovirtasovitin (sisäänrakennettu)
Taajuuskaistat	2,4 GHz ja 5 GHz
Wi-Fi-standardit	802.11a/b/g/n/ac
Enimmäisnopeus	AC2200 (jopa 2200 Mbps)
Määritys	ASUS Lyra -sovelluksen tai verkkokäyttöliittymän kautta
Bluetooth	BLE 4.0+ yksinkertaistettua määritystä varten
Yhdistyspainike	Kyllä, lisäsolmujen lisäämistä varten
LED-merkkivalot	Vaaleansininen (kaikki hyvin), punainen (solmun yhteys katkennut), keltainen (internetyhteys katkennut), kiinteä valkoinen (valmis määritykseen)
Huolto ja puhdistus	Puhdista kuivalla liinalla; älä käytä nestemäisiä puhdistusaineita
Käyttölämpötila	0 °C - 40 °C
Pienin etäisyys RF-altistukselle	20 cm (CE/ISED-vaatimustenmukaisuus)
Suurin lähetysteho (2,4 GHz)	19,98 dBm
Suurin lähetysteho (5 GHz)	22,99 dBm (5 180-5 320 MHz), 29,98 dBm (5 500-5 700 MHz)
Sertifioinnit	CE, ISED, CAN ICES-3(B)/NMB-3(B)
Pakkauksen sisältö	Lyra Trio -laite, verkkovirtasovitin, verkkokaapeli, pikaopas

Usein kysytyt kysymykset - Lyra MAPAC2200 ASUS

Kuinka määritän Asus Lyra MAPAC2200 -reitittimeni?

Voit määrittää reitittimesi ilmaisen ASUS Lyra -mobiilisovelluksen tai hallintakäyttöliittymän kautta. Lataa sovellus, avaa se ja seuraa ohjeita. Varmista, että laitteesi tukee Bluetooth 4.0 (BLE) -yhteyttä. Käyttöliittymää varten yhdistä Wi-Fi-verkkoon "ASUS_XX_AMAPS" ja siirry osoitteeseen http://router.asus.com.

Mitä tehdä, jos Lyrani merkkivalo muuttuu punaiseksi?

Punainen merkkivalo tarkoittaa yhteyden katkeamista ensimmäiseen Lyra Trio -laitteeseen. Siirrä laitetta lähemmäs pääsolmua ja varmista, että se on päällä. Jos ongelma jatkuu, palauta laite tehdasasetuksiin painamalla nollauspainiketta.

Kuinka lisään toisen Lyra-laitteen verkkooni?

Voit lisätä lisälaitteen sovelluksen kautta: avaa Lyra-sovellus, napsauta '+' -kuvaketta oikeassa yläkulmassa ja valitse 'Lisää Lyra-laite nykyiseen verkkoon'. Tai käytä yhdistyspainiketta: paina ensimmäisen laitteen painiketta, kunnes merkkivalo vilkkuu sinisenä, ja sitten toista, kunnes se muuttuu vaaleansiniseksi.

Voinko käyttää Lyra-reititintäni ulkona?

Ei, Lyra MAPAC2200 -reititin on suunniteltu vain sisäkäyttöön. Älä altista sitä sateelle, kosteudelle tai äärimmäisille lämpötiloille. Suositeltu huonelämpötila on 0 °C - 40 °C.

Mitä LED-merkkivalon eri värit tarkoittavat?

Merkkivalo voi näyttää useita värejä: kiinteä vaaleansininen: kaikki hyvin; punainen: yhteys pääsolmuun katkennut; keltainen: internetyhteys katkennut (tarkista modeemikaapeli); kiinteä valkoinen: laite on valmis määritykseen.

Onko reititin yhteensopiva valokuidun kanssa?

Kyllä, Lyra MAPAC2200 -reititin on yhteensopiva useimpien internetyhteyksien kanssa, mukaan lukien valokuitu, kaapeli ja DSL. Liitä vain mukana toimitettu Ethernet-kaapeli modeemin ja ensimmäisen Lyra-solmun välille.

Kuinka palautan Lyra-laitteeni tehdasasetuksiin?

Palauta laite tehdasasetuksiin etsimällä nollauspainike (yleensä takana tai alla). Pidä sitä painettuna noin 10 sekunnin ajan, kunnes merkkivalo vilkkuu. Tehdasasetukset palautetaan.

Mikä on enimmäisetäisyys kahden Lyra-solmun välillä?

Optimaalinen etäisyys riippuu ympäristöstä. Sisätiloissa solmut on suositeltavaa sijoittaa 10-20 metrin päähän toisistaan tasaisen peiton saavuttamiseksi. Paksut seinät ja häiriöt voivat pienentää kantamaa.

Voinko käyttää reititintä VPN:n kanssa?

Kyllä, reitittimen hallintakäyttöliittymä mahdollistaa VPN-yhteyksien määrittämisen (esim. PPTP, L2TP, OpenVPN). Kirjaudu käyttöliittymään osoitteessa http://router.asus.com ja etsi VPN-asetukset valikon lisäasetuksista.

Mitä tehdä, jos ASUS Lyra -sovellus ei löydä laitetta?

Varmista, että mobiililaitteesi on yhdistetty Wi-Fi-verkkoon "ASUS_XX_AMAPS" (ilman salasanaa) ja että Bluetooth on käytössä. Varmista myös, että reititin on päällä ja sen merkkivalo on kiinteän valkoinen. Käynnistä sovellus ja laite tarvittaessa uudelleen.

KÄYTTÖOHJE Lyra MAPAC2200 ASUS

ÜHENDUSVIIS 2 Paari sidumise nupu abi

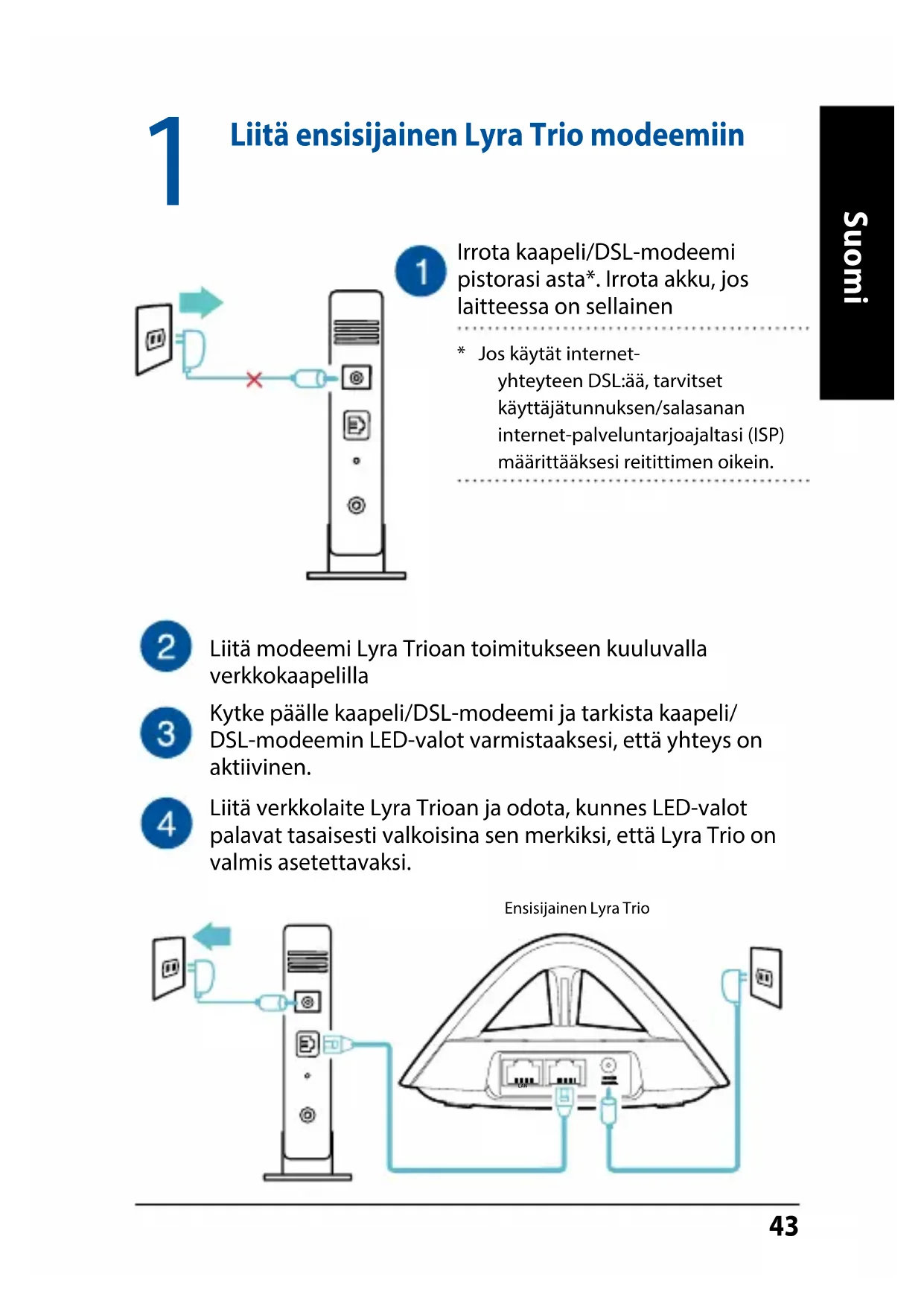

1 Liitä ensisijainen Lyra Trio modeemiin

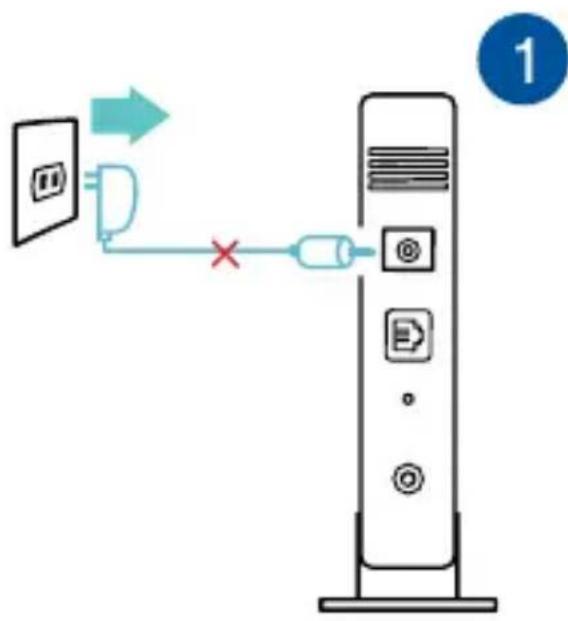

Irrota kaapeli/DSL-modeemi pistorasi asta*. Irrota akku, jos laitteessa on sellainen

• Jos käytät internetyhteyteen DSL:ää, tarvitet käytäjatunnuksen/salasanan internet-palveluntarjoajaltasi (ISP) märittäaksesi reitittimen oikein.

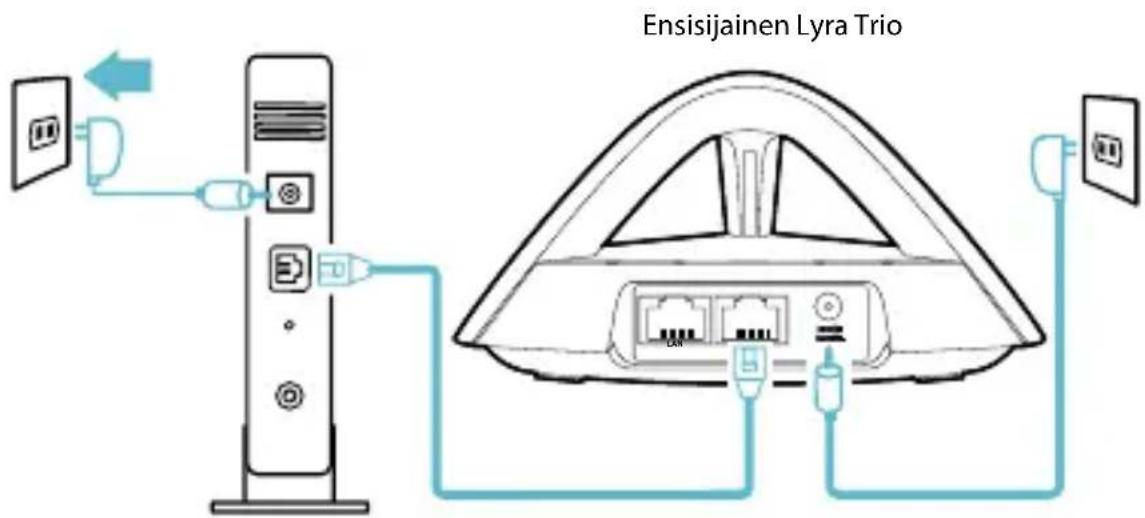

2 Liitä modeemi Lyra Trioan toimitukseen kuuluvalla verkkokaapelilla
3 Kytke paallee kaapeli/DSL-modeemi ja tarkista kaapeli/ DSL-modeemin LED-valot varmistaaksesi, että yhteys on aktiivinen.
4 Liitä verkkolaite Lyra Trioan ja odota, kunnes LED-valot palavat tasaisesti valkoisina sen merkiki, etta Lyra Trio on valmis asetettavaksi.

2

Aseta Lyra Trion Wi-Fi-järjestelma

MENETELMÄ 1: Sovelluksella

1 Lataa ilmainen ASUS Lyra -sovellus.

Käynnistä ASUS Lyra -sovellus mobililaitteessa ja toimi vain mututan hetken ohjeiden mukaisesti.

• Varmista, etta laitteesi tukee BLE:tä, Bluetooth 4.0:aa tai uudempaa.

Cangk play

MENETELMÄ 2: Graafisella web-käytölliittymällä

1

Liitä PC/NB Lyra Trioan Wi-Fi-yhteydellä "ASUS_XX_AMAPS". Avaa verkkoselain. Sinut ohjataan uudelleen ASUS-ohjattuun asetukseen. Jos ei, navigoi osoitteeseen http://router.asus.com.

Ensisijainen Lyra Trio

3

Muiden Lyra Trio-laitteiden lisääminen nykyiseen verkkoon

MENETELMÄ 1: Sovelluksella

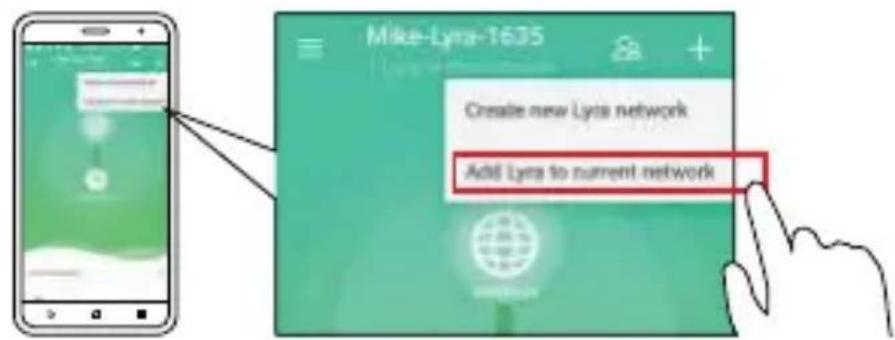

Käynnistä Lyra-sovellus ja napsauta "+"-kuvaketta oikeassa yläkulmassa ja valitse sitten Add Lyra to current network (Lisää Lyra nykyiseen verkkoon) ja suorita asetus loppuun ohjeiden mukaisesti.

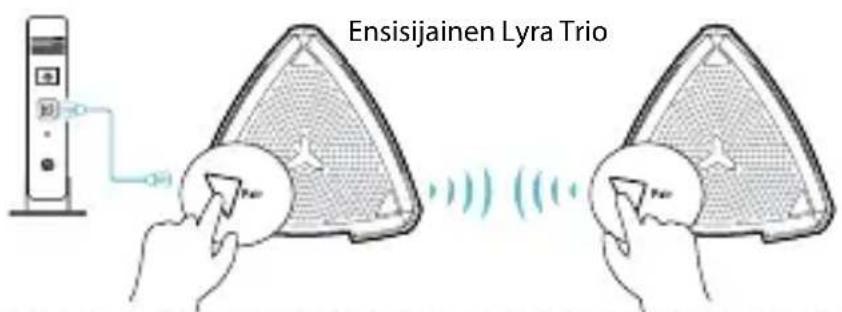

MENETELMÄ 2: Pair (Pariuta) -painikkeella

Paina Pair (Pariuta) -painiketta ensisijaisesssa Lyra Triossa, kunnes LED alkaa vilkua vihreäna.
Paina Pair (Pariuta) -painiketta toisessa Lyra Triossa, kunnes LED alkaa vilkua vihreänä muuttuen sitten tasaiseksi syaaniki ilmaisten, etta pariutus on suoritettu loppuin

• Pariutusominaisuus toimii vain, kun ensisijainen Lyra Trio-laite on liitetty modeemiin.
• Varmista tehdessäi asetusta graafisella web-käytölliittymällä, että pariutat muut Lyra Trio -keskittimet ensisijaisen Lyra Trion kanssa käytämälläPair (Pariuta) -painiketta.

Lyra Trion varit

Vaalea syaani

Kaikki hyvin!

Punainen

Yhteys ensisijaiseen Lyra Trioan menetety. Siirä se lahem-mäs.

Keltainen

Internet-yhteys menetety. Tarkista modeemiin liitetty kaapeli.

Kiinteä Valkoinen

Lyra Trio on valmis asetusta varten. Se alkaa vilkkua sovelluk-sella asetettaessa.

Turvallisuustietoja

• Käytä tata tuotetta ympäristöissä, joissa ympäristölampötila on valillä 0^ (32°F) ja 40^ (104°F).
• Varmista tuotteen pohjassa sijaitsevasta arvokilvestä vastaakoverkkolaite tata nimellisarvoa.
• ALÄ aseta epatasaisille tai epävakaille pinnoille. Ota yhteys huoltoon, jos kotelo on vahingoittunut.
• A L A aseta tai pudota esineitä laitteen paallee alakä anna minkään vieraiden esineiden joutua tuotteen sisään.
• ÄLÄ altistaNSTeille, sateelle tai kosteudelle tai kaytä niiden lahellä. ALÄ kaytä modeemia ukkosmyrskyn aikana.
• ÄLÄ peita tuotteen tuuletusaukkoja estaaksii tuotteen ylikuumenemisen.
• ÄLÄ käytä vahingoittuneita virtajohtoja, lisävarusteita tai muita oheislaitteita.
• Jos virtälähde on rikkoutunut, älä itse yritä sitä korjata. Ota yhteys ammattimaiseen huoltohenkiloön tai jälleenmyyjaäsi.
• Estäksesi sahköiskun vaaran irrota virtakaapeli pistorasiasta ennen järjestelmän paikan muuttamista.

1

Yksinkertaistetti EU-vaatimustenmukaisuusvakuutus

ASUSTek Computer Inc. vakuuttaa taten, etta tämä laite on 2014/53/EU-direktiivin ollennaisten vaatimusten ja muiden asiaan kuuluvien lisäysten mukainen. Koko EUvaatimustemmukaisuusvakuutuksen teksti on nättävissä osoitteessa https://www.asus.com/support/.

Ekologisen suunnittelun direktiivin 2009/125/EYvaatimustenmukaisuusvakuutus

Testaus (EY) N:o 1275/2008:n ja (EU) N:o 801/2013:n mukaisista ekologisista suunnitteluvaatimuksista on suoritettu. Kun laite on verkossa valmiustilassa, sen I/O- ja verkkoliittymä ovat lepotilassa eivätkä ne ehkä toimi oikein. Herättäksesi laitteen, paina Wi-Fi paälle/pois -, LED paälle/pois -, nollaa- tai WPS-painiketta.

Tämä laite tayttä EU-sateilyrajoitukset, jotka on asetettu hallitsemattomaan ympäristöön. Tämä laitteisto tulee asentaa ja sitä tulee käyttaa siten,etta sateilijän ja kehosi valinen etäisyys on vähintään 20 cm.

Kaikki käytötilat:

2.4G: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5G: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

Taajuus, tilamaksimi lahetety teho EU:ssa on listattu alla:

2412-2472MHz: 19.98dBm

5180-5240MHz: 22.76 dBm

5260-5320MHz: 22.99dBm

5500-5700MHz: 29.98dBm

2402-2480MHz (BR/EDR): 5.82 dBm

2402-2480MHz (LE): 5.59 dBm
