Termék típusa	Vezeték nélküli router
Márka	ASUS
Modell	Lyra MAPAC2200
Méretek (körülbelül)	120 x 120 x 40 mm
Súly (körülbelül)	200 g
Tápellátás	Hálózati adapter (beépített)
Frekvenciasávok	2,4 GHz és 5 GHz
Wi-Fi szabványok	802.11a/b/g/n/ac
Maximális átviteli sebesség	AC2200 (akár 2200 Mbps)
Konfiguráció	ASUS Lyra alkalmazáson vagy webes felületen keresztül
Bluetooth	BLE 4.0+ az egyszerűbb konfigurációhoz
Társítás gomb	Igen, további csomópontok hozzáadásához
LED jelzőfények	Világoskék (minden rendben), piros (csomóponti kapcsolat elvesztése), sárga (internetkapcsolat elvesztése), folyamatos fehér (készen áll a konfigurációra)
Karbantartás és tisztítás	Száraz ruhával tisztítsa; ne használjon folyékony tisztítószereket
Üzemi hőmérséklet	0 °C - 40 °C
Minimális távolság RF expozícióhoz	20 cm (CE/ISED megfelelőség)
Maximális kibocsátott teljesítmény (2,4 GHz)	19,98 dBm
Maximális kibocsátott teljesítmény (5 GHz)	22,99 dBm (5 180-5 320 MHz), 29,98 dBm (5 500-5 700 MHz)
Tanúsítványok	CE, ISED, CAN ICES-3(B)/NMB-3(B)
Csomagolás tartalma	Lyra Trio készülék, hálózati adapter, hálózati kábel, gyors üzembe helyezési útmutató

Gyakran ismételt kérdések - Lyra MAPAC2200 ASUS

Hogyan konfigurálom az Asus Lyra MAPAC2200 routeremet?

Routerét a böngésző útján, az ingyenes ASUS Lyra mobilalkalmazáson vagy a kezelőfelületen keresztül konfigurálhatja. Az alkalmazáshoz töltse le, nyissa meg, és kövesse az utasításokat. Győződjön meg arról, hogy készüléke támogatja a Bluetooth 4.0 (BLE) szabványt. A kezelőfelülethez csatlakozzon az "ASUS_XX_AMAPS" Wi-Fi hálózathoz, és látogasson el a http://router.asus.com címre.

Mi a teendő, ha a Lyra jelzőfénye pirosra vált?

A piros jelzőfény az első Lyra Trio eszközzel való kapcsolat elvesztését jelzi. Helyezze közelebb az eszközt a fő csomóponthoz, és ellenőrizze, hogy be van-e kapcsolva. Ha a probléma továbbra is fennáll, állítsa vissza az eszközt a reset gomb megnyomásával.

Hogyan adok hozzá egy második Lyra eszközt a hálózatomhoz?

További eszközt az alkalmazáson keresztül adhat hozzá: nyissa meg a Lyra alkalmazást, kattintson a jobb felső sarokban lévő '+' ikonra, majd válassza a 'Lyra eszköz hozzáadása a jelenlegi hálózathoz' lehetőséget. Vagy használja a társítás gombot: nyomja meg az első eszköz gombját, amíg a jelzőfény kék villogni nem kezd, majd a másodikét, amíg világoskék fix fényre nem vált.

Használhatom a Lyra routert szabadban?

Nem, a Lyra MAPAC2200 router kizárólag beltéri használatra készült. Ne tegye ki esőnek, nedvességnek vagy szélsőséges hőmérsékletnek. Az ajánlott környezeti hőmérséklet 0°C és 40°C között van.

Mit jelentenek a LED jelzőfények különböző színei?

A jelzőfény több színt is mutathat: folyamatos világoskék: minden rendben; piros: a fő csomóponttal való kapcsolat elveszett; sárga: internetkapcsolat elveszett (ellenőrizze a modem kábelt); folyamatos fehér: az eszköz készen áll a konfigurációra.

Kompatibilis a router optikai szálas internetkapcsolattal?

Igen, a Lyra MAPAC2200 router a legtöbb internetkapcsolattal kompatibilis, beleértve az optikai szálat, kábelt és DSL-t. Csak csatlakoztassa a mellékelt Ethernet kábelt a modem és az első Lyra csomópont közé.

Hogyan állíthatom vissza a Lyra eszközt gyári beállításokra?

Az eszköz visszaállításához keresse meg a reset gombot (általában hátul vagy alul). Tartsa lenyomva körülbelül 10 másodpercig, amíg a jelzőfény villogni nem kezd. A gyári beállítások visszaállnak.

Mekkora a maximális távolság két Lyra csomópont között?

Az optimális távolság a környezettől függ. Beltéren ajánlott a csomópontokat 10-20 méterre elhelyezni egymástól az egyenletes lefedettség érdekében. A vastag falak és az interferencia csökkenthetik a hatótávolságot.

Használhatom a routert VPN-nel?

Igen, a router kezelőfelületén konfigurálhatók VPN kapcsolatok (pl. PPTP, L2TP, OpenVPN). Jelentkezzen be a kezelőfelületre a http://router.asus.com címen, és keresse a VPN beállításokat a haladó menüben.

Mi a teendő, ha az ASUS Lyra alkalmazás nem találja az eszközömet?

Ellenőrizze, hogy mobileszköze csatlakozik-e az "ASUS_XX_AMAPS" Wi-Fi hálózathoz (jelszó nélkül), és hogy a Bluetooth be van-e kapcsolva. Győződjön meg arról is, hogy a router be van kapcsolva, és a jelzőfénye folyamatos fehér. Szükség esetén indítsa újra az alkalmazást és az eszközt.

HASZNÁLATI ÚTMUTATÓ Lyra MAPAC2200 ASUS

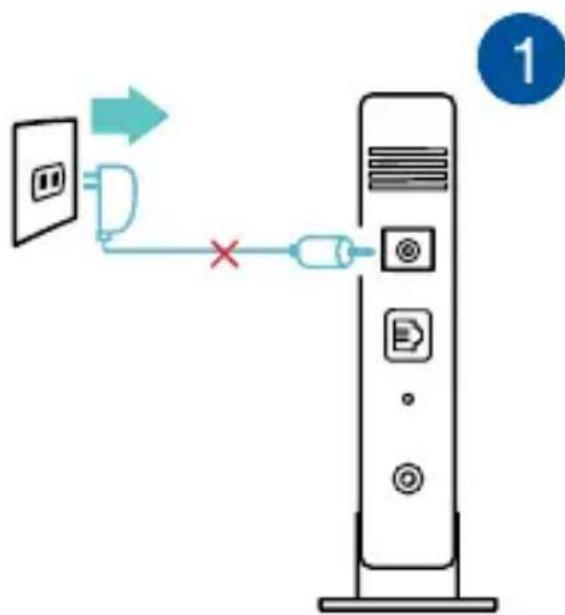

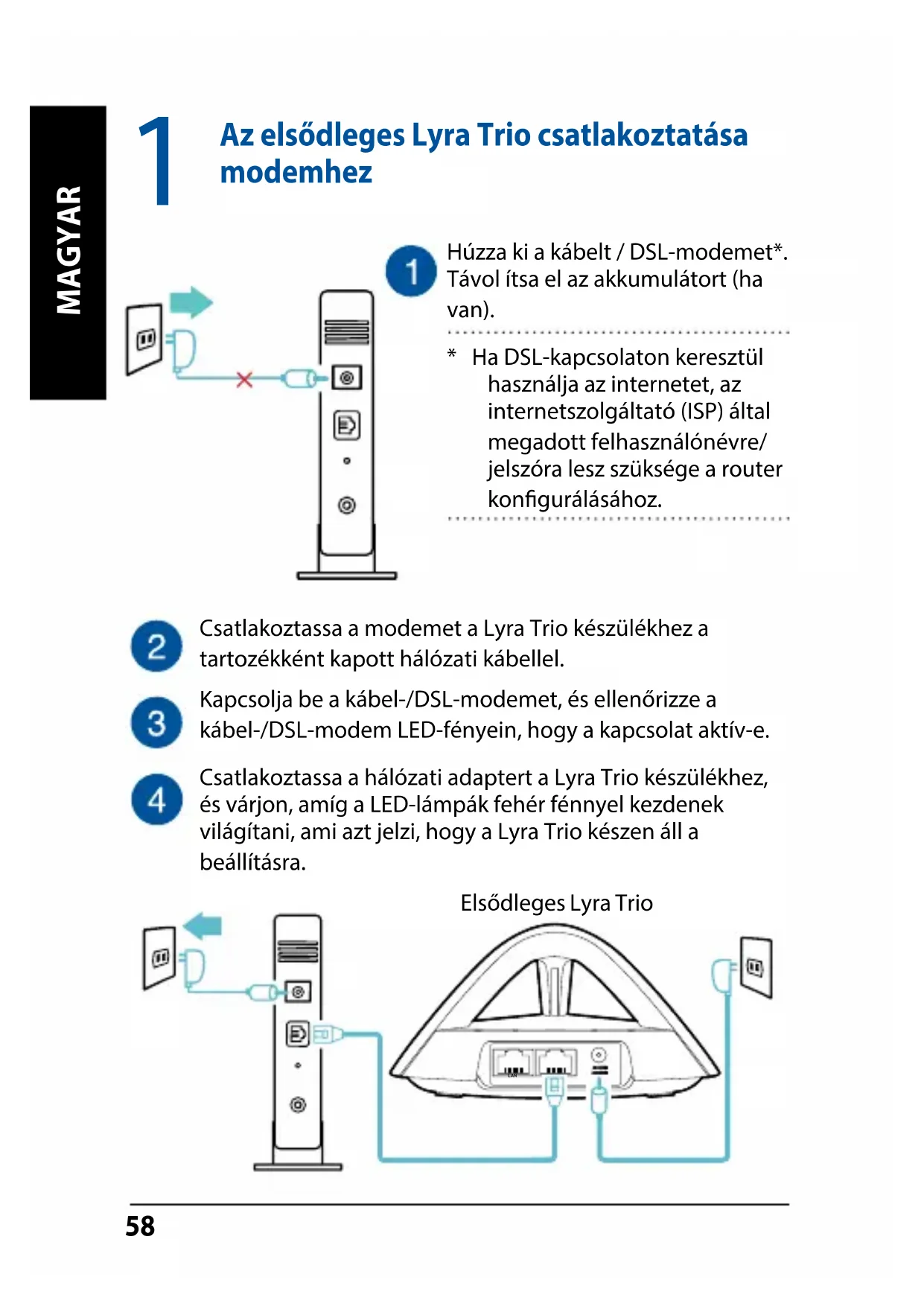

Az elsódleges Lyra Trio csatlakoztatása modemhez

Húzza ki a kábelt / DSL-modemet*. Távol itsa el az akkumulátort (havan).

• Ha DSL-kapcsolaton keresztül használja az internetet, az internetszolgáltató (ISP) öltal megadott felhasználónévre/ jelszóra lesz szüksége a router konfiguralásához.

2

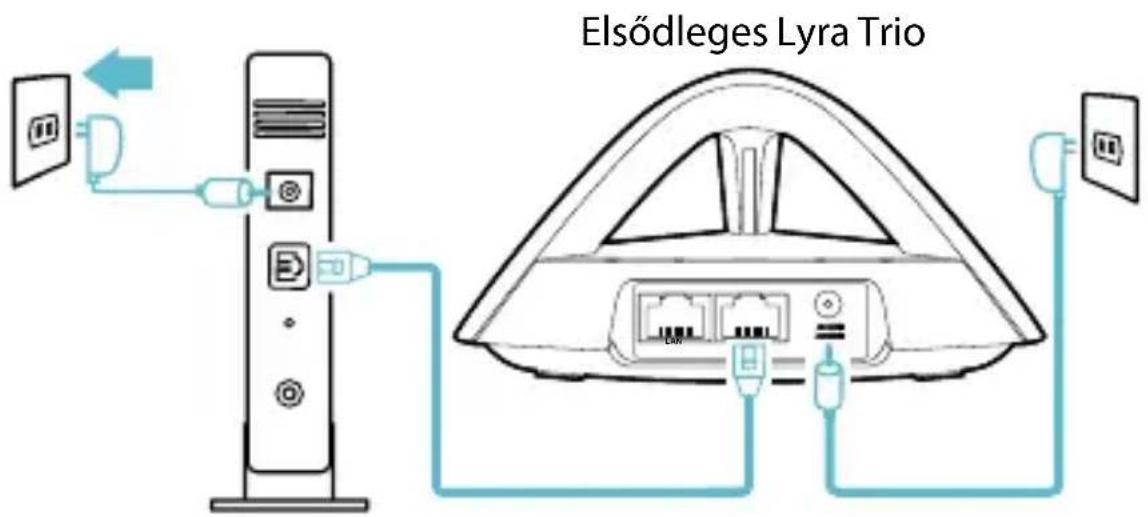

Csatlakoztassa a modemet a Lyra Trio keszülékhez a tartozéként kapott halózati kabell.

3

Kapcsolja be a kabel-/DSL-modemet, es ellenőrizable a kabel-/DSL-modem LED-fényein, hogy a kapcsolat aktív-e.

4

Csatlakoztassa a halózati adaptert a Lyra Trio készülékhez, és varjon, amíg a LED-lampák fehér fényel kezdenek világítani, ami azt jalzi, hogy a Lyra Trio készen alla beállításra.

2

A Lyra Trio Wi-Fi-rendszerének beállítása

1. MóDSZER Alkalmazáson keresztül

Tölts le az ingyenes ASUS Lyra alkalmazást.

2 kovesse nehany pillanat mulva az utasitásokat.

• Győződjön meg arról, hogy az eszköz támo gatja a BLE, Blueto oth 4.0 vagy úabb v erzió használatát.

2. MóDSZER Web GUI-n keresztül

1 Trio keszülékhez az „ASUS_XX_AMAPS". Wi-Fi-n keresztül. Nyisson meg egy webböngészőt. A rendszer átirányítja az ASUS beállitási varázslóhoz. Ha ez nem történik meg, navigáljon a http://router.asus.com címre.

ElisodheggsalLyra Trio

3

Másik Lyra Trio hozzáadása az aktuálshálozathoz

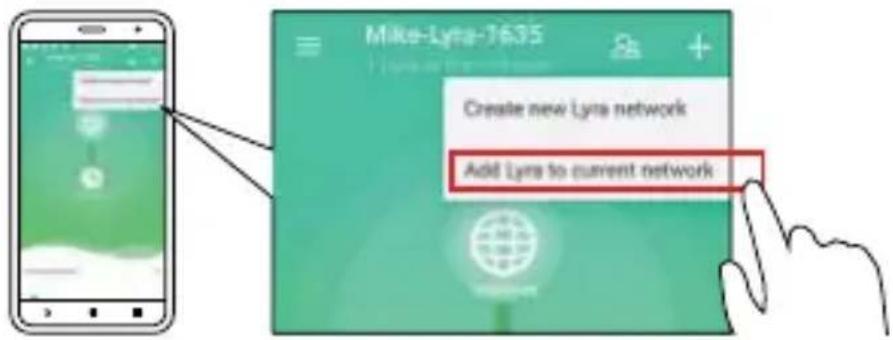

1. MóDSZER Alkalmazáson keresztül

1

Inditsa el a Lyra alkalmazást, és kattintson a n + ^ ikonra a jobb felső sarokban, majd valassza ki a Lyra hozzáadása az aktuális halózathoz lehetőséget, és kövesse az utasításokat.

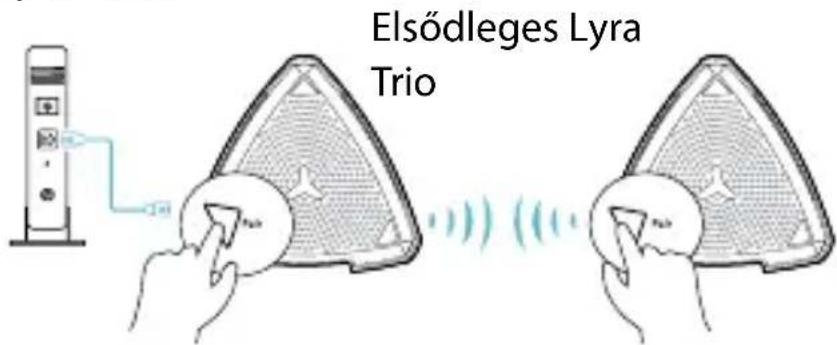

2. MODSZER A Pair (Párosítás) gombon keresztül

1

Nyomja meg a Pair (Párosítás) gombot az elsódleges Lyra Trio keszüléken, amíg a LED zöld színnel villoggni nem kezd.

2

Nyomja meg a Pair (Párosítás) gombot a masodik Lyra Trio keszüléken, amíg a LED zöld szinnel villoggni nem kezd, majd ezután a LED világos ciankék szinnel fog folyamatosan világítani, ami azt jalzi, hogy a párosítási folyamat befejeződött.

• A párosítási funkcióCsak a modemhez csatlakozóelsödleges Lyra Trio keszülékkel muködk.

• Amikor a beallitast elvégzi a webes felhasznalói felületen keresztül,\ mindenképpen párosítsa a többi Lyra Trio elosztót és az elsódleges Lyra Trio eszközt a Pair (Párosítás) gomb segitségevel.

A Lyra Trio színei

Vilagoscián

Minden rendben.

Piros

Az elsodleges Lyra Trio eszközzel megszakadt a kapcsolat. Helyezze kõzelebb.

Sarga

Az internet kapcsolat megszakadt. Kérjuk, Ellenőrizes a modemhez csatlakoztatott kábelt.

Folyamatos fehér

A Lyra Trio beállításra kész. Villoggí kezd, amikor beállitja az alkalmazással.

• A terméket 0^ (32°F) és 40^ (104°F) közotti hómér sékleton használja.
  Tekintse meg a termek aljan levo minositési cimkét, es ellenorizze, hogy a halozati adapter megfelel a minositésnek.
• NE tegye a számítógépet labilis, vagy egyenetlen felületre. A sérulent burkolatot javittassa meg.
• NE helyezzen és NE ejtsen tárgyakat a készülék tetejéré, és ne dugjon idegen tárgyakat a besejébe.
• NE tegye ki folyadéknak, esonek vagy nedvességnek, vagy használja azok közelében. NE használja a modemet villámlás közben.
• NE fedje be a keszüléken levő szellőnyílásokat, nehogy tulmelegedjen a rendszer.
• NE használjon sérult pákábelt, kiegészítőt vagy más periferiát.
  Ha a páegység elromlik, ne kísérèlje meg saját maga megjavítani. Forduljon szakemberhez vagy a termék viszonteladójához.
• Az áramūtés elkerülèse érdekében húzza ki a berendezés tapkábelét a konnektorból, mielótt áthelyezné a rendszert.

1

Egyszerusitet EU-megfeleloséginyilatkozat

Az ASUSTek Computer Inc. ezennel kijelenti, hogy ez a keszülék megfelela 2014/53/EU irányelv alapvető követelményeinek és egyeb vonatkozó rendelkezéseinek. Az EU-megfeleloséginyilatkozat teljes szövegét a következő weboldalon tekintheti meg: https://www.asus.com/support/.

Megfeleloségi nyilatkozata környezettudatos tervezésröl szólo 2009/125/EK irányelvhez

A környezettudatos tervezés követelmenyeit illetően tesztelést végeztunk az (EK) 1275/2008 és (EU) 801/2013 előirasai szerint. Ha a készülék halózati készenléti üzemmodra van állíva, akkor az l/O és a halózati csatoló alvo üzemmodba kerül, és elképszelhétő, hogy nem működk megfeleloen. A készülék felébresztéséhez nyomja meg a Wi-Fi vagy a LED fokapcsolóját, a reset gombat vagy a WPS gombat.

Ez a berendezés megfelel az Europai Unión rádiofrekvenciás sugárzsásra vonatkozo, Ellenőrizetlen környezethez megállapított határéritekeinek. A készülék telepitézekor és használata során legalabb 20 cm távolságot kell hagyni a fútótest és a teste közöttt.

Minden muködési uzemmód:

2.4G: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5G: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

Az alábbiakban megtekintheti az Europai Unióban érvényes frekvenciát, üzemmodot és maximál átviteli teljesítényt:

2412-2472MHz: 19.98dBm

5180-5240MHz: 22.76 dBm

5260-5320MHz: 22.99dBm

5500-5700MHz: 29.98dBm

2402-2480MHz (BR/EDR): 5.82 dBm

2402-2480MHz (LE): 5.59 dBm
