Lyra MAPAC2200 - Trådlös router ASUS - Gratis bruksanvisning och manual

Produkttyp	Trådlös router
Märke	ASUS
Modell	Lyra MAPAC2200
Mått (ungefär)	120 x 120 x 40 mm
Vikt (ungefär)	200 g
Strömförsörjning	Nätadapter (inbyggd)
Frekvensband	2,4 GHz och 5 GHz
Wi-Fi-standarder	802.11a/b/g/n/ac
Maximal hastighet	AC2200 (upp till 2200 Mbps)
Konfiguration	Via ASUS Lyra-app eller webbgränssnitt
Bluetooth	BLE 4.0+ för enkel konfiguration
Par-knapp	Ja, för att lägga till extra noder
LED-indikatorer	Ljusblå (allt fungerar), röd (förlorad anslutning till nod), gul (förlorad internetanslutning), fast vitt (redo för konfiguration)
Underhåll och rengöring	Rengör med torr trasa; använd inte vätskor
Drifttemperatur	0 °C till 40 °C
Minsta avstånd för RF-exponering	20 cm (CE/ISED-kompatibilitet)
Maximal sändningseffekt (2,4 GHz)	19,98 dBm
Maximal sändningseffekt (5 GHz)	22,99 dBm (5 180-5 320 MHz), 29,98 dBm (5 500-5 700 MHz)
Certifieringar	CE, ISED, CAN ICES-3(B)/NMB-3(B)
Förpackningens innehåll	Lyra Trio-enhet, nätadapter, nätverkskabel, snabbstartguide

Vanliga frågor - Lyra MAPAC2200 ASUS

Hur konfigurerar jag min Asus Lyra MAPAC2200-router?

Du kan konfigurera din router via den kostnadsfria mobilappen ASUS Lyra eller via webbgränssnittet. För appen, ladda ner den, öppna den och följ instruktionerna. Se till att din enhet stöder Bluetooth 4.0 (BLE). För gränssnittet, anslut till Wi-Fi-nätverket "ASUS_XX_AMAPS" och gå till http://router.asus.com.

Vad gör jag om indikatorn på min Lyra blir röd?

En röd indikator betyder förlorad anslutning till den första Lyra Trio-enheten. Flytta enheten närmare huvudnoden och kontrollera att den är påslagen. Om problemet kvarstår, återställ enheten genom att trycka på återställningsknappen.

Hur lägger jag till en andra Lyra-enhet till mitt nätverk?

Du kan lägga till en extra enhet via appen: öppna Lyra-appen, tryck på ikonen '+' uppe till höger, välj sedan 'Lägg till Lyra-enhet i aktuellt nätverk'. Eller använd par-knappen: tryck på knappen på den första enheten tills indikatorn blinkar blått, sedan på den andra tills den blir fast ljusblå.

Kan jag använda min Lyra-router utomhus?

Nej, Lyra MAPAC2200-routern är endast avsedd för inomhusbruk. Utsätt den inte för regn, fukt eller extrema temperaturer. Rekommenderad omgivningstemperatur är mellan 0°C och 40°C.

Vad betyder de olika färgerna på LED-indikatorn?

Indikatorn kan visa flera färger: fast ljusblå: allt fungerar; röd: förlorad anslutning till huvudnoden; gul: förlorad internetanslutning (kontrollera modemsladden); fast vit: enheten är redo för konfiguration.

Är routern kompatibel med fiberoptik?

Ja, Lyra MAPAC2200-routern är kompatibel med de flesta internetanslutningar, inklusive fiberoptik, kabel och DSL. Anslut bara den medföljande Ethernet-kabeln mellan modemet och den första Lyra-noden.

Hur återställer jag min Lyra-enhet till fabriksinställningarna?

För att återställa enheten, lokalisera återställningsknappen (vanligtvis på baksidan eller undersidan). Håll den intryckt i cirka 10 sekunder tills indikatorn blinkar. Fabriksinställningarna återställs.

Vad är maxavståndet mellan två Lyra-noder?

Det optimala avståndet beror på miljön. Inomhus rekommenderas att placera noderna på 10-20 meter från varandra för jämn täckning. Tjocka väggar och störningar kan minska räckvidden.

Kan jag använda routern med ett VPN?

Ja, routerns webbgränssnitt gör det möjligt att konfigurera VPN-anslutningar (t.ex. PPTP, L2TP, OpenVPN). Logga in på gränssnittet via http://router.asus.com och leta efter VPN-inställningarna i avancerad meny.

Vad gör jag om ASUS Lyra-appen inte hittar min enhet?

Kontrollera att din mobila enhet är ansluten till Wi-Fi-nätverket "ASUS_XX_AMAPS" (utan lösenord) och att Bluetooth är aktiverat. Se också till att routern är påslagen och att dess indikator är fast vit. Starta om appen och enheten vid behov.

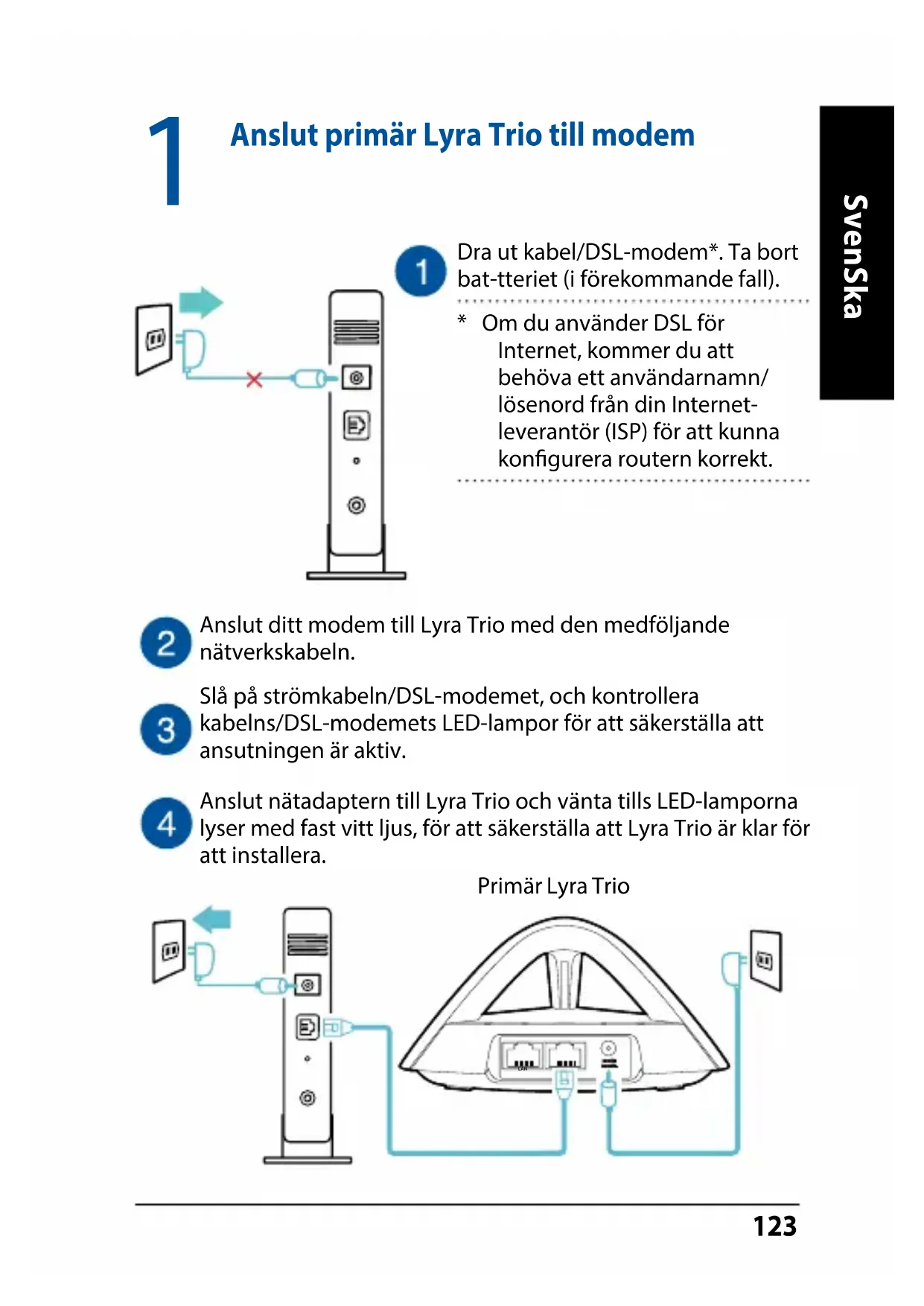

BRUKSANVISNING Lyra MAPAC2200 ASUS

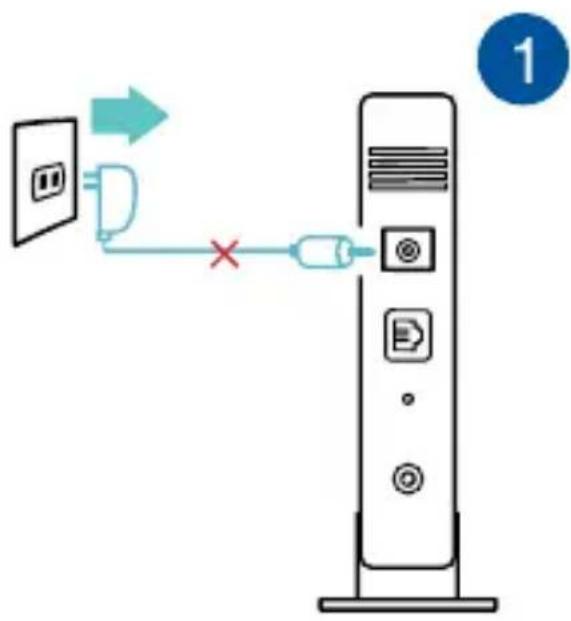

Dra ut kabel/DSL-modem*. Ta bort bat-tteriet (i förekommande fall).

• Om du använder DSL für Internet,kommen du att behöva ett användarnamn/ losenord frän din Internet-leverantor (ISP) for att kunna konfigurera routern korrekt.

2 Anslut ditt modem till Lyra Trio med den medfoljande natverkskabeln.
Slå på strömkabeln/DSL-modemet, och kontrollera kabelns/DSL-modemets LED-lampor für att sakerställa att ansutningen ar aktiv.

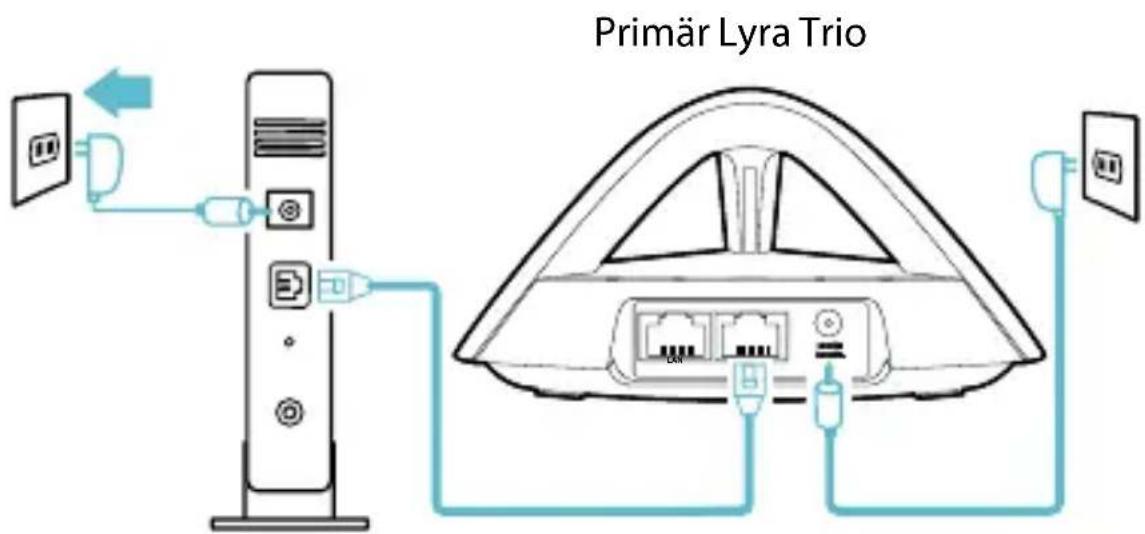

Anslut nätadaptern till Lyra Trio och vänta tills LED-lamporna lyser med fast vitt ljus, for att sakerställa att Lyra Trio ar klar for att installera.

2

Installera Lyra Trio WiFi-system

METOD 1 Genom app

Hämta Gratisappen ASUS Lyra.
2 Start appen ASUS Lyra pa din mobileninet, och toj instruktionerna after en stund.

• Kontrollera att din enchet stödjer BLE, Bluetooth 4.0 aller högre.

METOD 2 Genom webbgränssnitt

1 XX_AMAPS". Oppna en webbläsare. Dukommen att bli

omdirigerad till ASUS installationsguide. Om inte, navigera till http://router.asus.com.

PrinmaryLyyaTtnio

3

Lögga till ytterligare en Lyra Trio till det aktuella nitverket

METOD 1 Genom app

1

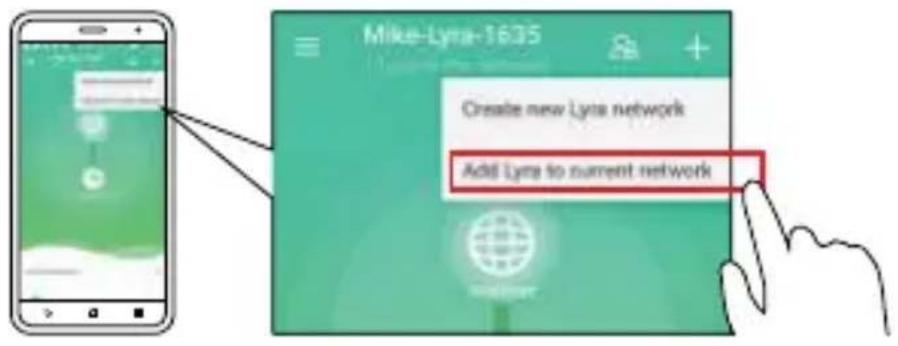

Starta Lyra-appen och klicka på "+"-ikonen i övre högra hörnet, ochwälj Add Lyra to current network (Lagg till Lyra till aktuellt natverket) och följ instruktionerna für att slutföra.

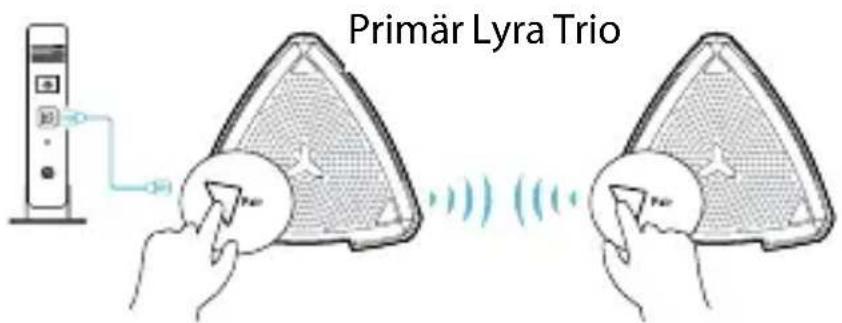

METOD 2 Genom knappen Pair (Länka)

1

Tryck på knappen Pair (Länka) på din primäre Lyra Trio tills LED-indikatorn blinkar grönct.

2

Tryck på knappen Pair (Länka) på din andra Lyra Trio tills LED-indikatorn blinkar gront, ochärefter lyser med fast cyanfäng, som indikerar att länkningen ar klar.

• Länkningsfunktionen fungerar med den primära Lyra Trio-enheten som ansluter till modemet.

• När du installerera genom webbtjänstgränsnitt, måste du länka andra Lyra Trio-hubb(ar) till den primäre Lyra Trio med knappen Pair (Länka).

Färger på Lyra Trio

Ljus cyanbla

Allt ar bra!

Röd

Fölorad anslutning till primär Lyra Trio. Flytta den Nearmare.

Gul

Förlorad anslutning till Internet. Kontrollera att kabeln är ansluten till modemet.

Fast vitt ske

Lyra Trio ar klar für konfigura-tion. Den börjar blinka när den ställs in med appen.

Sakerhetsinformation

• Användenna Produkt i en miljö med en omgivandete temperatur mellan 0^(32^) och 40^(104^) .
• Läs marketiketten på produits undersida, och kontrollera att strömadaptern uppfyller dessa Märkdata.
• Placera den INTE på en ojämn eller instabil arbetsyta. Sök service om höljet har skadats.
• Placera och tappa INTE foremål ovanpå, och skjut inte in främmande foremål iprodukten.
• Utsatt den INTE für aller använd i narheten av vātskor, i regn ell er fukt. ANVÄND INTE modemet under Åskväder.
• Täck INTE über ventilationsöpningerarna på Produkten für att Förhindra att systemet overhettas.
• ANVÄND INTE skadade strömsladdar, tillbehör aller annan kringutrustning.
• Om strömförsörjningen avbryts försök inte att laga det själv. Kontakta en kvalificerad servicetekniker eller din Återförsäljare.
• För att Förhindra elektriska stötar, koppla bort elkabeln.FRAN elnätet innan systemet flyttas.

1

Birincil Lyra Trio Aygiti Modeme Baglayin

Förenklad EU-försakran om överensstammelse

ASUSTek Computer Inc. deklarerar harmed attennaenhet uppfyller vasantiga krav och andra relevanta bestammelser i direktiv 2014/53/EU. Hela texten i EU-forsakran om overensstammelse finns på https://www.asus.com/support/.

Försakran om überensstammelse for Ecodesigndirektivet 2009/125/EC

Test für ekodesingkrav i enlighet med (EC) nr 1275/2008 och (EU) nr 801/2013 har utförs. När,enheten ar i standby-läge for natverk, ar gränssnitten for I/O och natverk fösatta i viloläge och fungerar kanske inte ordentligt. For att väcka,enheten,tryck på knappen for att slå på/stänga av Wi-Fi,slå på/stänga av LED,Återställa eller WPS-knappen.

Denna utrusting uppyller EU:s strålningexponeringsgräns für en okontrollerad miljö. Denna utrusting skall installeras och hanteras på minst 20 cm avständ mellan strålkällan och din kropp.

Alla funktionslagen:

2.4GHz: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40),

5GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

Frekvens, lage och maximalt overförd ström i EU anges nedan:

2412-2472MHz: 19.98dBm

5180-5240MHz: 22.76 dBm

5260-5320MHz: 22.99dBm

5500-5700MHz: 29.98dBm

2402-2480MHz (BR/EDR): 5.82 dBm

2402-2480MHz (LE): 5.59 dBm
