Lyra MAPAC2200 - Juhtmevaba ruuter ASUS - Tasuta kasutusjuhend

Toote tüüp	Traadita ruuter
Bränd	ASUS
Mudel	Lyra MAPAC2200
Mõõtmed (ligikaudsed)	120 x 120 x 40 mm
Kaal (ligikaudne)	200 g
Toiteallikas	Võrguadapter (sisseehitatud)
Sagedusribad	2,4 GHz ja 5 GHz
Wi-Fi standardid	802.11a/b/g/n/ac
Maksimaalne kiirus	AC2200 (kuni 2200 Mbps)
Seadistamine	ASUS Lyra rakenduse või veebiliidese kaudu
Bluetooth	BLE 4.0+ lihtsustatud seadistamiseks
Sidumisnupp	Jah, lisasõlmede lisamiseks
LED-indikaatorid	Hele sinine (kõik korras), punane (sõlme ühenduse katkemine), kollane (interneti ühenduse katkemine), püsiv valge (valmis seadistamiseks)
Hooldus ja puhastamine	Puhastada kuiva lapiga; mitte kasutada vedelaid tooteid
Töötemperatuur	0 °C kuni 40 °C
Minimaalne kaugus RF-kiirguse jaoks	20 cm (vastavus CE/ISED nõuetele)
Maksimaalne väljundvõimsus (2,4 GHz)	19,98 dBm
Maksimaalne väljundvõimsus (5 GHz)	22,99 dBm (5 180-5 320 MHz), 29,98 dBm (5 500-5 700 MHz)
Sertifikaadid	CE, ISED, CAN ICES-3(B)/NMB-3(B)
Pakendi sisu	Lyra Trio seade, võrguadapter, võrgukaabel, kiirjuhend

Korduma kippuvad küsimused - Lyra MAPAC2200 ASUS

Kuidas seadistada oma Asus Lyra MAPAC2200 ruuterit?

Saate oma ruuterit seadistada tasuta mobiilirakenduse ASUS Lyra või haldusliidese kaudu. Rakenduse jaoks laadige see alla, avage ja järgige juhiseid. Veenduge, et teie seade toetab Bluetooth 4.0 (BLE). Liidese jaoks ühendage Wi-Fi võrku "ASUS_XX_AMAPS" ja minge aadressile http://router.asus.com.

Mida teha, kui mu Lyra indikaator muutub punaseks?

Punane indikaator näitab ühenduse katkemist esimese Lyra Trio seadmega. Viige seade peamise sõlme lähedale ja veenduge, et see on sisse lülitatud. Kui probleem püsib, lähtestage seade, vajutades lähtestusnuppu.

Kuidas lisada teine Lyra seade minu võrku?

Saate lisada lisa seadme rakenduse kaudu: avage Lyra rakendus, klõpsake paremal ülanurgas ikooni '+' ja seejärel valige 'Lisa Lyra seade praegusesse võrku'. Või kasutage sidumisnuppu: vajutage esimese seadme nuppu, kuni indikaator hakkab siniselt vilkuma, seejärel teise seadme nuppu, kuni see muutub püsivalt hele siniseks.

Kas ma saan oma Lyra ruuterit kasutada väljas?

Ei, Lyra MAPAC2200 ruuter on mõeldud ainult siseruumides kasutamiseks. Ärge jätke seda vihma, niiskuse ega äärmuslike temperatuuride kätte. Soovitatav ümbritsev temperatuur on vahemikus 0°C kuni 40°C.

Mida tähendavad LED-indikaatori erinevad värvid?

Indikaator võib näidata mitut värvi: püsiv hele sinine: kõik korras; punane: ühenduse katkemine peamise sõlmega; kollane: internetiühenduse katkemine (kontrollige modemikaablit); püsiv valge: seade on seadistamiseks valmis.

Kas ruuter ühildub fiiberoptikaga?

Jah, Lyra MAPAC2200 ruuter ühildub enamiku Interneti-ühendustega, sealhulgas fiiberoptika, kaabel ja DSL. Ühendage lihtsalt kaasas olev Etherneti kaabel modemi ja esimese Lyra sõlme vahel.

Kuidas lähtestada oma Lyra seade tehaseseadetele?

Seadme lähtestamiseks leidke lähtestusnupp (tavaliselt tagaküljel või all). Hoidke seda umbes 10 sekundit all, kuni indikaator hakkab vilkuma. Tehaseseaded taastatakse.

Kui suur on maksimaalne kaugus kahe Lyra sõlme vahel?

Optimaalne kaugus sõltub keskkonnast. Siseruumides on soovitatav paigutada sõlmed üksteisest 10-20 meetri kaugusele ühtlase katvuse tagamiseks. Paksud seinad ja häired võivad ulatust vähendada.

Kas ma saan ruuterit kasutada VPN-iga?

Jah, ruuteri haldusliides võimaldab seadistada VPN-ühendusi (nt PPTP, L2TP, OpenVPN). Logige liidesesse sisse aadressil http://router.asus.com ja otsige VPN-i sätteid täpsemast menüüst.

Mida teha, kui ASUS Lyra rakendus ei leia minu seadet?

Veenduge, et teie mobiilseade on ühendatud Wi-Fi võrku "ASUS_XX_AMAPS" (ilma paroolita) ja et Bluetooth on sisse lülitatud. Samuti veenduge, et ruuter on sisse lülitatud ja selle indikaator on püsivalt valge. Taaskäivitage rakendus ja seade vajadusel.

KASUTUSJUHEND Lyra MAPAC2200 ASUS

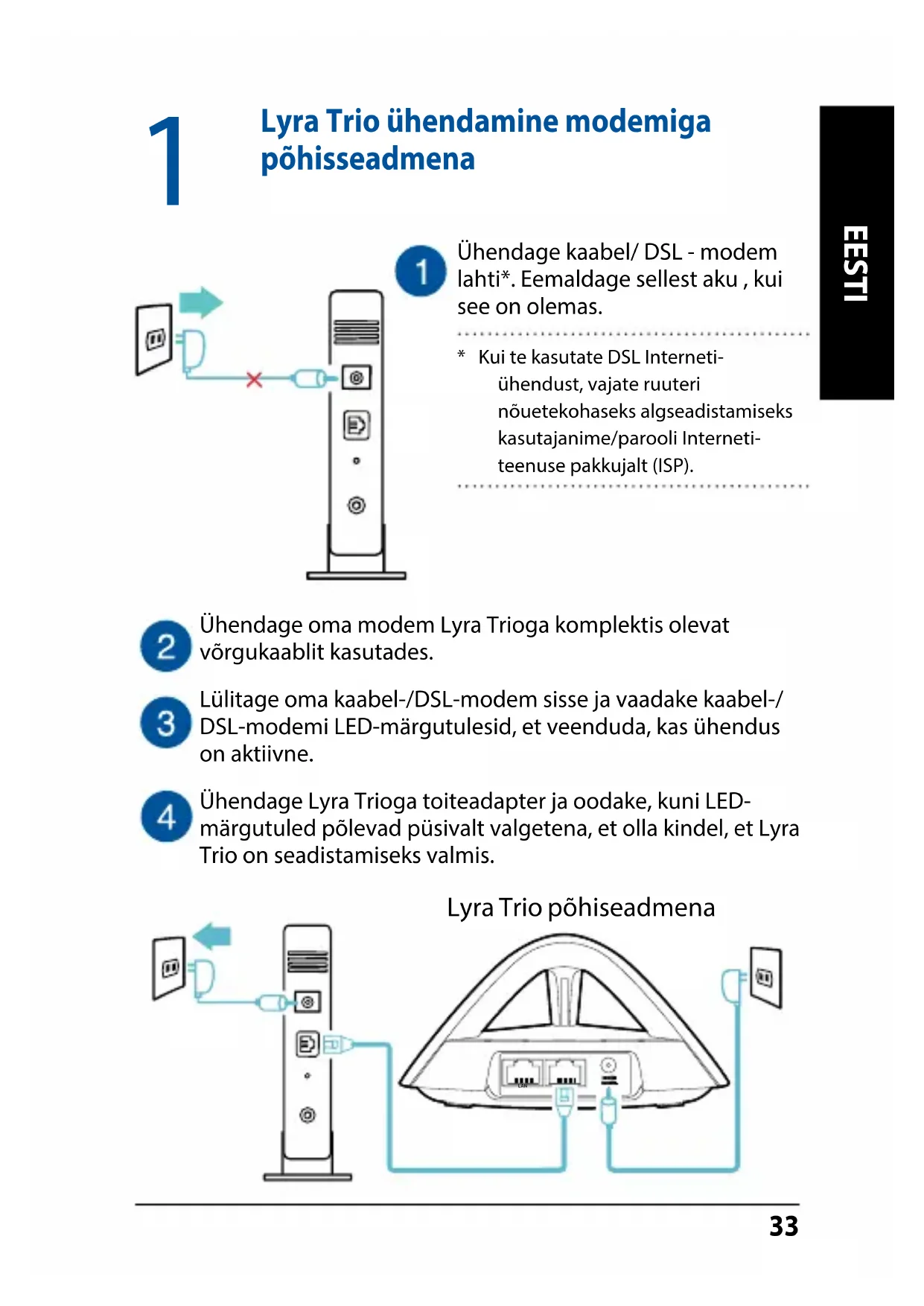

Lyra Trio ühendamine modemiga põhisseadmena

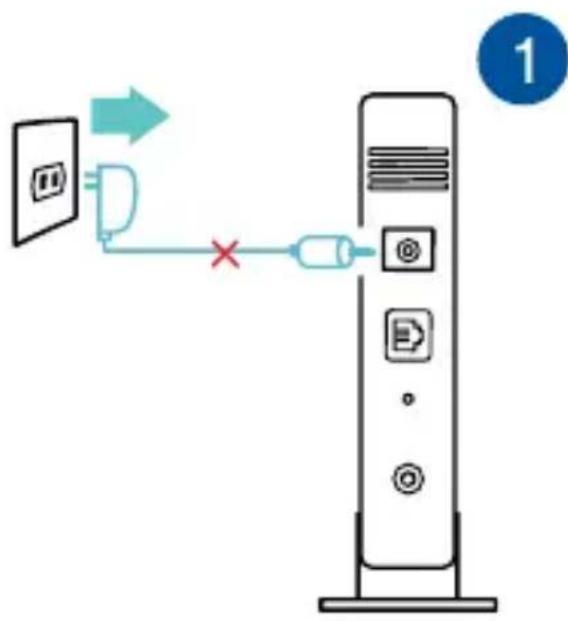

Uhendage kaabel/ DSL - modem lahti*. Eemaldage sellest aku, kui see on olemas.

• Kui te kasutate DSL Interneti-uhendust, vajate ruuterinõuetekohaseks algseadistamiseks kasutajanime/parooli Interneti-teenuse pakkujalt (ISP).

Uhendage omamodemLyra Trioga komplektis olevat vorgukaablit kasutades.

Lülitage omä kaabel-/DSL-modem sisse ja vaadake kaabel-/DSL-modemi LED-märgutulesid, et veenduda, kas ühendus on aktivne.

Uhendage Lyra Trioga toiteadapter ja oodake, kuni LEDmargutuled polevad pusivalt valgetena, et olla kindel, et Lyra Trio on seadistamiseks valmis.

2

Lyra Trio WiFi-raadiuhenduse algseadistamine

ÜHENDUSVIIS 1 Rakendusprogrammi kasutades

1 Laadige alla ASUS-e tasuta Lyra-rukendus.
2 Kaivitage ASUS-e tasuta Lyra-rukendus ja jargige juhiseid järgmisi tingimusi arvestades.

• Veenduge, et teie seade toetab standardeid BLE, Bluetooth 4.0 või uuemaid.

UHENDUSVIIS 2 Web GUI-d kasutades

1

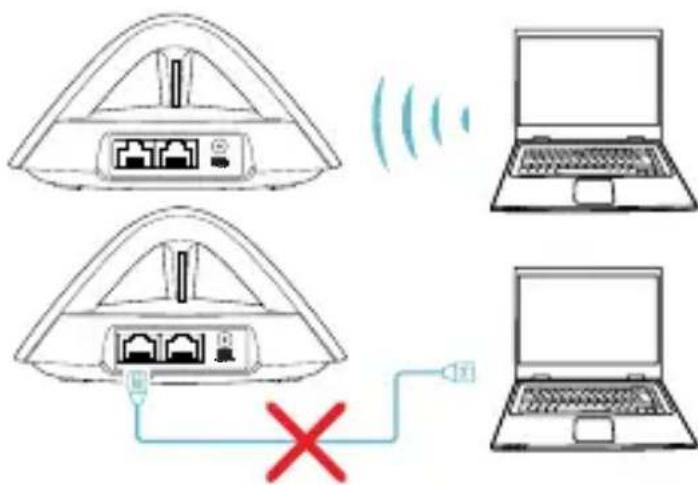

Uhendage laua-/sülearvuti Lyra Trioga LABi WiFi-vörgu "ASUS XX AMAPS". Avage veebibrauser. Teid suunatakse ASUS-e häälestusviisardisse. Kui seda ei toimu, navigeigerlehele http://router.asus.com.

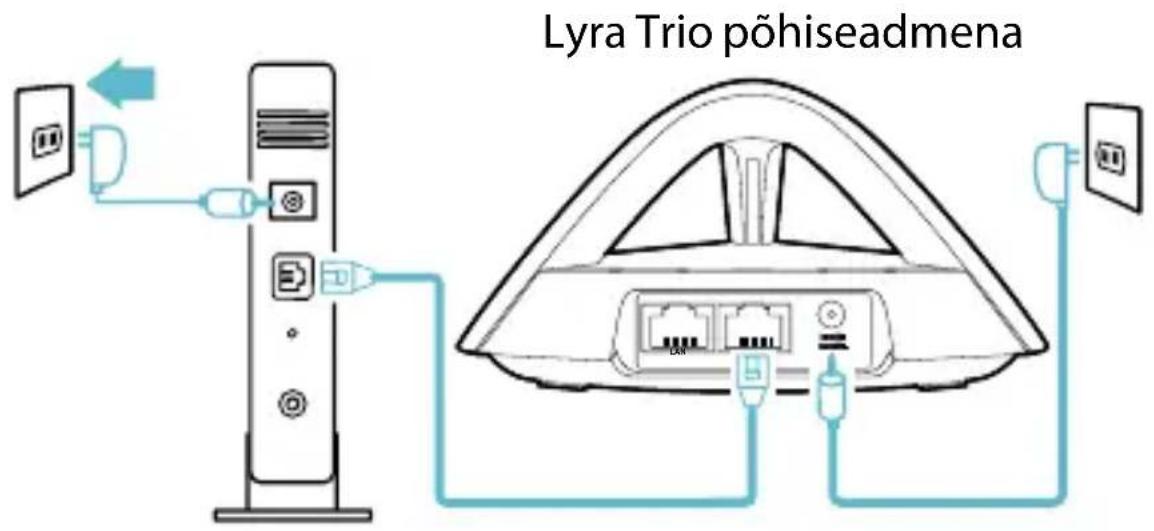

Lyra Trio pöhiseadmena

3

Teise Lyra Trio lisamine olesasolevasse vorku

ÜHENDUSVIIS 1 Rakendusprogrammi kasutades

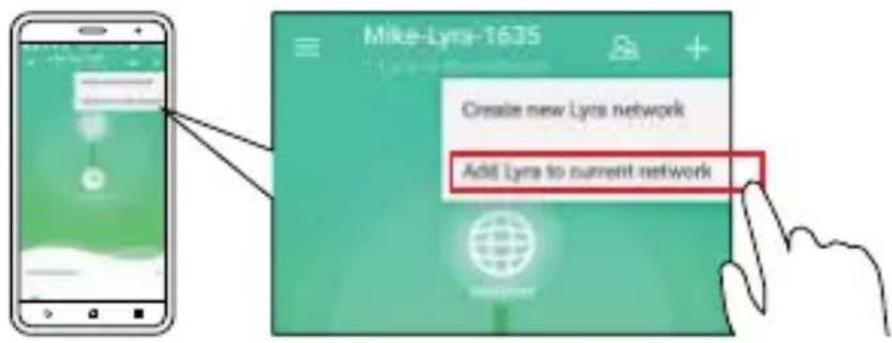

Käivitage Lyra rakendus ja klopsake parempoolses ülanurgas ikooni n + " , seejärel valige Add Lyra to current network (Lisa Lyra olemasolevasse vörku) ja järgige juhiseid.

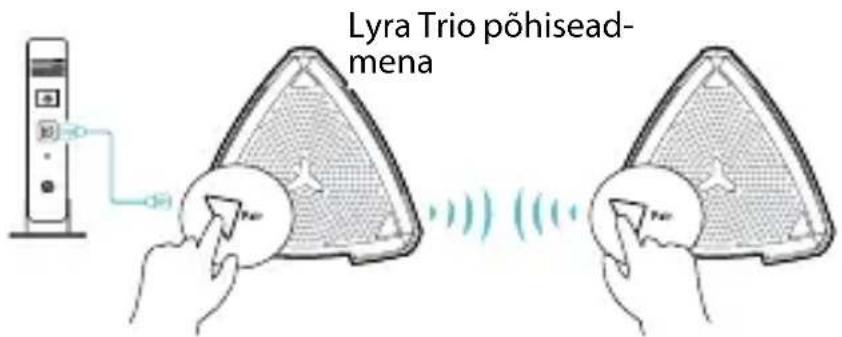

Hoidke all pöhiseadmena ühendatud Lyra Trio nuppu Pair (Paari sidumise), kuni LED-märgutuli hakkab vilkuma roh Eliselt.
Hoidke all teise Lyra Trio nuppu Pair (Paari sidumise), kuni hakkab vilkuma roheline tuli, seejarel jaab see pusivalt põlema helesinisena, mis naitab, et paari sidumine on lõppenud.

• Paari sidumise funktsioon toötab vaid pöhiseadmena modemiga ühendatud Lyra Trio puhul.
• Seadistamisel Web GUI kaudu veenduge, et te seote paari teise Lyra Trio keskuse (keskused) Lyra Trio pöhiseadmega, kasutades paari sidumise nuppu.

Lyra Trio Värv

Heletsuan

Köik on höst!

Punane

Uhendus peamis e Lyra Trioga on katkenud. Viige see lahemale.

Kollane

Interneti-ühendus on katkenud. Palun kontrollige modemiga ühendatud kaablit.

Pdev valge

Lyra Trio on hämestamiseks valmis. Rakendusega hämestamisel hakkab see vilkuma.

Ohutusmarkused

• Seda seadet vöib kasutada ümbritseva keskkonna temperatuuril 0^ C (32°F) kuni 40^ C (104°F).
• Vaadake seadme pöhjal asuvat silti ja veenduge, et teie toiteadapter vastab toitepingele.
• ARGE asetage ebaühtlasele vöi ebastabiilsele pinnale. Kui aku ümbris on kahjustada saanud, põrduge teenindusse.
• ARGE pange voi laske kukkuda mingeid esemeid seadme peale ja arge torgake midagi seadme sisse.
• ARGE kasutage seadet vihma kaes ega vedelike ja niiskuse lahedral. ARGE kasutage modemit aikese ajal.
• ARGE katke kinni seadme öhutusavasid, et välṭida selle ülekuumenemist.
• ARGE kasutage kahjustunud toitejuhtmeid, lisa- ega välisseadmeid.
• Kui toiteadapter on rikkis, siis arge püdke seda ise parandada. Vötke ühendust kvalifitseritud hooldustehnikuga või jaemüüjaga.
• Elektrilöögi ohu vältimiseks ühendage toitekaabel pistikupesast lahti enne, kui susteemi Ümber paigunate.

1

Lihtsustud ELi vastavusdeklaratssoon

Käesolevaga kinnitab ASUSTek Computer Inc., et see seade on vastavuses direktiivi 2014/53/EL oluliste nõuete ja teiste asjakohaste sätetega. ELi vastavusdeklaratsiooni tãielik tekst on saadaval aadressil https://www.asus.com/support/.

Vastavuse kinnitus ökodisaini direktivile 2009/125/EÜ

Ökodisaini erinõuetele vastavust testiti kooskõlas määruste (EÜ) nr 1275/2008 ja (EÜ) nr 801/2013 nõuetega. Kui seade on vörku ühendatud ooterežiimis, on selle I/O ja võrguliides unerežiimis ning seetöttu on voimalik, et seade ei toimi nõuetekohaselt. Seadme aratamiseks vajutage Wi-Fi on/off-nuppu, LED on/off-nuppu, lahtestusnuppu või WPS nuppu.

Käesolev seade vastab kontrollimata keskkonnale sātestatud ELi kiirgusnormidele. Antud seadme paigaldamisel ja kasutamisel tuleb arvestada, et see peab jäama radiatorist ja teie kehast vähemalt 20 cm kaugusele.

Köik toorežiimid:

2.4G: 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40)

5G: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80)

Teave sageduse, režiimi ja maksimaalse edastatava voimsuse kohta ELis on esitatud allpool:

2412-2472MHz: 19.98dBm

5180-5240MHz: 22.76 dBm

5260-5320MHz: 22.99dBm

5500-5700MHz: 29.98dBm

2402-2480MHz (BR/EDR): 5.82 dBm

2402-2480MHz (LE): 5.59 dBm
