SX200 - Placa de captura de vídeo KeepOut - Manual de utilização gratuito

Tipo de produto	Placa de captura de vídeo
Marca	KeepOut
Modelo	SX200
Resolução máxima	1080p (Full HD)
Entradas de vídeo	HDMI, YPbPr (componente), composto (via adaptador)
Saída de vídeo	HDMI
Entrada de microfone	Jack 3,5 mm
Saída de áudio	Line Out (jack 3,5 mm)
Armazenamento	Porta USB Host e slot para cartão SD
Alimentação	5 V DC / 2 A (via adaptador de energia incluído)
Tamanho máximo por arquivo	1,95 GB (aproximadamente 15 min em 1080p)
Software incluído	ArcSoft ShowBiz 3.5 (edição de vídeo)
Atualização de firmware	Sim, via pendrive ou cartão SD
Conteúdo da embalagem	SX200, guia de instalação, CD, adaptador AV, carregador USB, cabo USB
Compatibilidade com consoles	PS4 (HDCP desativado), PS3, Xbox, etc.
Manutenção	Limpar com um pano macio e seco. Não usar produtos abrasivos.
Segurança	Usar apenas o adaptador fornecido. Não expor à umidade ou choques.
Peças de reposição e reparabilidade	Contatar o serviço pós-venda KeepOut para qualquer reparo ou peça.

Perguntas frequentes - SX200 KeepOut

Como conectar o SX200 no meu PS4?

Conecte o cabo USB fornecido entre o adaptador e a entrada PWR do SX200, depois conecte o adaptador a uma tomada. Conecte um pendrive ou cartão SD. Ligue a saída HDMI do SX200 à entrada HDMI da TV. Por fim, conecte um cabo HDMI entre o PS4 e a entrada HDMI do SX200. Certifique-se de que a opção HDCP está desativada nas configurações do sistema do PS4.

Como desativar o HDCP no PS4?

No seu PS4, vá em Configurações > Sistema e desmarque a opção Ativar HDCP. Note que essa desativação é necessária para gravação de jogos, mas não para filmes Blu-ray.

Como gravar um vídeo?

Uma vez conectado, pressione o botão de gravação. O LED passa de verde para vermelho fixo, indicando que a gravação está em andamento. Para parar, pressione o botão novamente; o LED pisca e depois volta ao verde.

Como parar a gravação?

Pressione novamente o botão de gravação. O LED pisca por alguns segundos e depois fica verde. Aguarde o LED ficar verde antes de remover o pendrive ou cartão SD.

Qual é o tamanho máximo de um arquivo de vídeo?

O tamanho máximo por arquivo é de aproximadamente 1,95 GB, o que corresponde a cerca de 15 minutos de vídeo em 1080p. Se a gravação ultrapassar esse tamanho, vários arquivos são criados (por exemplo, Encode_1080P_1, Encode_1080P_1_1, etc.).

Como atualizar o firmware?

Baixe o firmware mais recente do site KeepOut. Copie o arquivo para um pendrive ou cartão SD. Desligue o aparelho, conecte o dispositivo de armazenamento e ligue novamente. O LED pisca por 7 a 8 segundos e depois fica verde, indicando o fim da atualização.

Como alterar a data e hora dos arquivos gravados?

Crie um arquivo de texto chamado rtc_setup com o seguinte formato (exemplo para 31 de julho de 2015 às 11:00:00):
/:2015
1:7
/:31
/:11
/:00
/:00
1:0
Copie este arquivo para um cartão SD ou pendrive, conecte-o ao aparelho e religue. A hora será ajustada.

Qual software é fornecido para editar os vídeos?

O SX200 vem com o software de edição de vídeo ArcSoft ShowBiz 3.5. Insira o CD de instalação, execute o autorun.exe e siga as instruções. Depois, você pode arrastar seus vídeos para a interface para cortar, combinar e exportar para o YouTube ou como DVD.

Por que o LED pisca após parar a gravação?

A piscada indica que o aparelho está finalizando a escrita do arquivo de vídeo. Não remova o pendrive ou cartão SD durante esta fase, pois você pode perder os dados. Aguarde o LED ficar verde fixo.

O que fazer se a tela permanecer preta?

Verifique se todas as conexões estão corretas (alimentação, cabos HDMI, dispositivo de armazenamento). Certifique-se de que a fonte de vídeo é compatível e que o HDCP está desativado em consoles como PS4 (versão de firmware ≥ 1.7). Se o problema persistir, entre em contato com o suporte KeepOut.

MANUAL DE UTILIZADOR SX200 KeepOut

Obrigado por chooseing o grabber SX200 HD Gamer por Mantenha para fora.

Descrição do produto

A solução portátil para gravação e sharing. The novo HD portátil SX200 gamer grabber é a solução definitiva para registrar seus melhores jogos na qualidade HD de até 1080p. Projetado especificamente para gamers e youtubers, seu tamanho de bolso significa que ele pode ir a qualquer lugar com entradas USB e SD pode conectar um flash drive ou cartão SD para capturar seus jogos sem um PC e mais tarde pode editá-los e enviá-los para Internet facilmente. A SX200 é compatível com diferentes resoluções e inclui entrada HDMI e vídeo componente para diferentes consoles de vídeo. Conexão do microfone dará oportunidade de discutir seus jogos em tempo real e simultaneamente ser gravado. Inclui software de edição de vídeo gratuito com o qual você pode fazer upload de vídeos para o YouTube diretamente.

Descubra a melhor ferramenta para gravar seus jogos !!!

Técnicas especificacoes

Connections

· SX200
- Guia de instalação rápida em vários idiomas
- CD de instalação
- Adaptador de cabo AV
• Carregador USB

Cabo USB

Nota: Verifique se a embalagem contém os elementos descritos acima. Se você encontrar alguma coisa está faltando ou danificado, entre em contato com o revendedor.

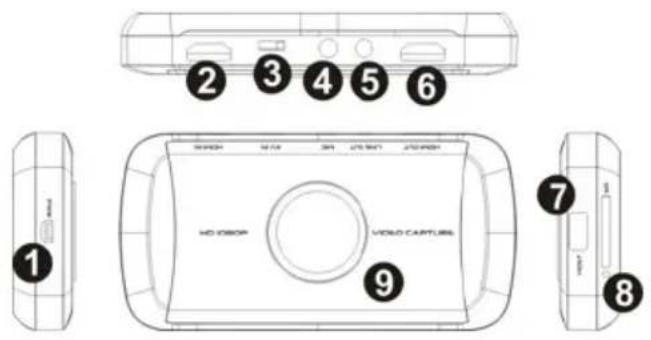

Descrições Peças

1 2 3 4 5 6 7 8 9 HD 0800P VIOLO CAPTURES

PT

1. PWR - Potência de saída 5VDC / 2A
   Entrada HDMI - 2. HDMI IN
2. NA AV - entrada de componentes, a entrada YPbPr ou vídeo via cabo adaptador
3. MIC - Para ligar um microfone e gravar comentários de voz quando se joga um jogo.
4. LINEA OUT - saída de áudio.
5. saída HDMI OUTPUT HDMI
6. HOST USB - Entrada para ligar unidade flash USB ou disco rígido

Entrada para cartão SD - 8. SD

1. botão Gravar e LED indicador de status - Pressione para gravação de registro / stop, o visor mostra o estado de operação.

Conexões

Este grabber tem 3 modos de entrada: HDMI, componente, composto. Ele reconhece automaticamente a fonte de entrada de vídeo, não há necessidade de alterar a fonte manualmente. Nunca ligue 2 ou 3 fontes simultaneamente.

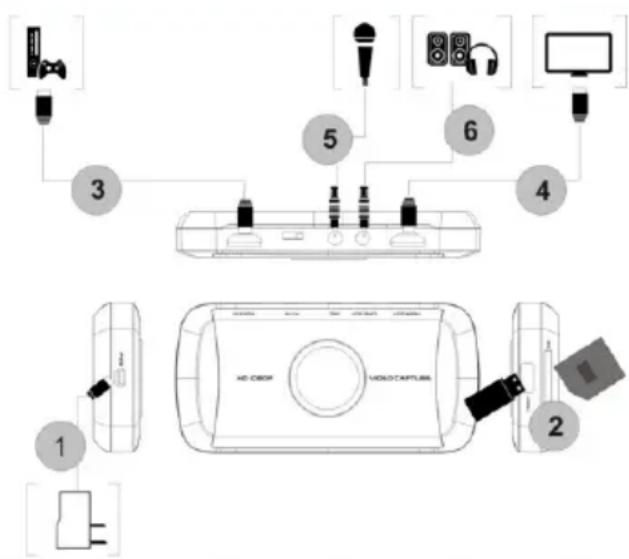

Conexão HDMI

1. Conecte o cabo USB fornecido entre o adaptador ea entrada PRW SX200 e ligar o adaptador a uma tomada elétrica doméstica.
2. Conecte uma unidade USB ou cartão SD (Nota: Somente o primeiro conectado serão reconhecidas)
3. Ligar um cabo HDMI entre a saída HDMI do SX200 e entrada HDMI da TV.
4. Conecte alto-falantes ou fones de ouvido (não incluído) para o "LINE OUT" da SX200 se desejado isso é opcional porque a saída HDMI reproduz o áudio
5. Ligue microfone para gravar seus comentários durante o jogo, se desejar. (Microfone não incluído) Opcional

Nota: Algumas fontes de vídeo HDMI podem ter proteção HDCP. Você não pode ir passar o passo de vídeo para o grabber para gravá-la.

Para PS4, HDCP opção deve ser desativado. Verifique se o firmware do PS4 é mais recente do que 1.7

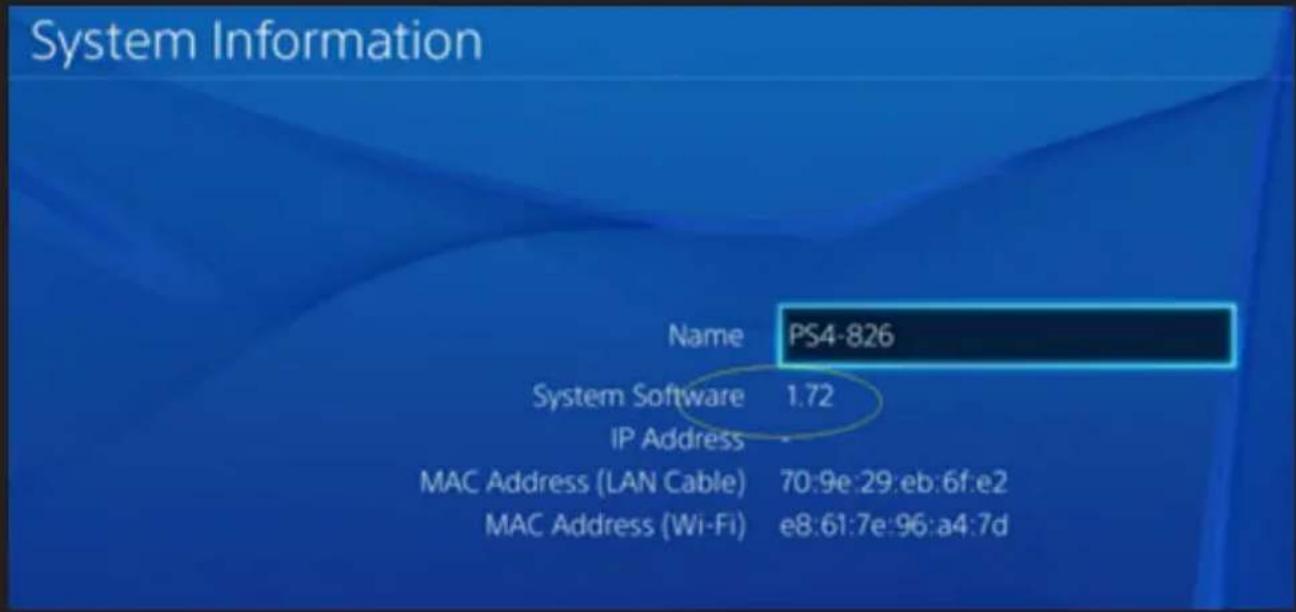

System Information Name PS4-826 System Software 1.72 IP Address MAC Address (LAN Cable) 70:9e:29:eb:6f:e2 MAC Address (Wi-Fi) e8:61:7e:96:a4:7d

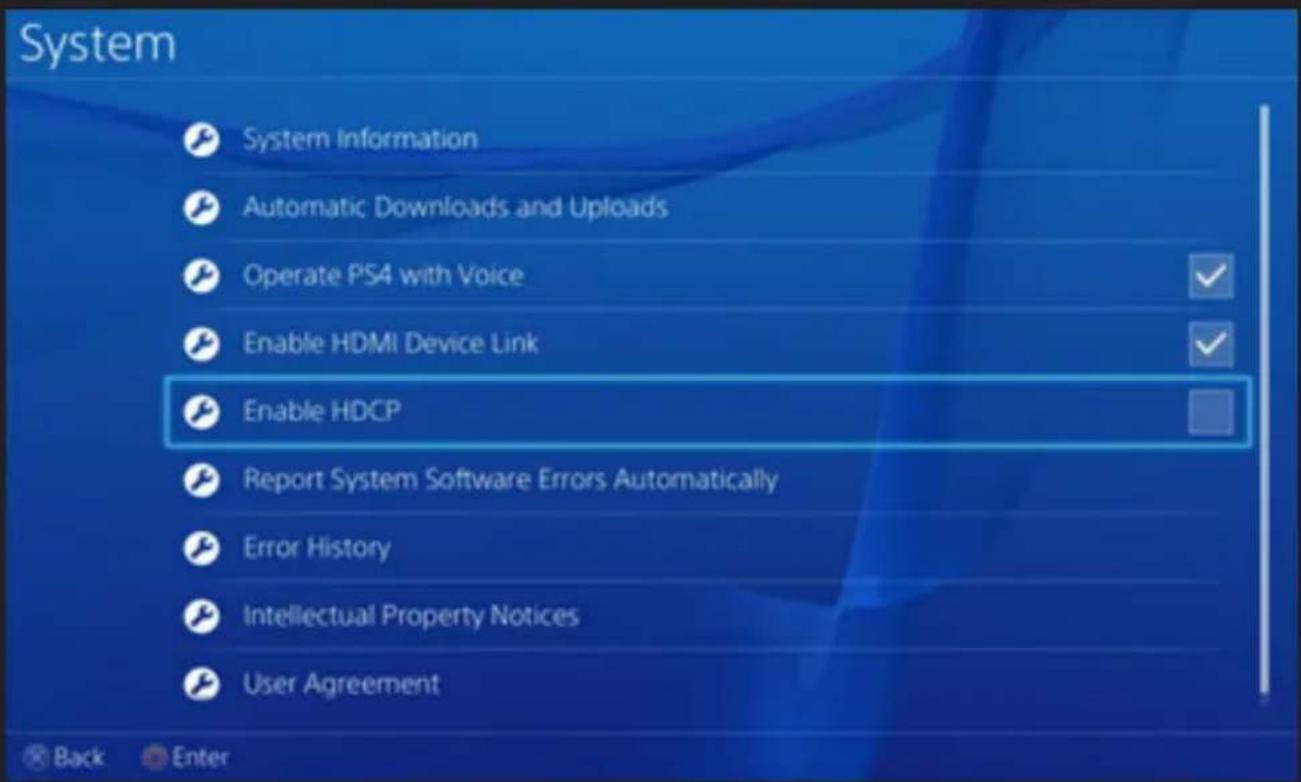

Vá para Configurações do sistema. Desabilite a opção "Ativar HDCP".

PT

Nota: HDCP opção disable para jogos de gravação única, não é para gravar o conteúdo de filmes Bluray.

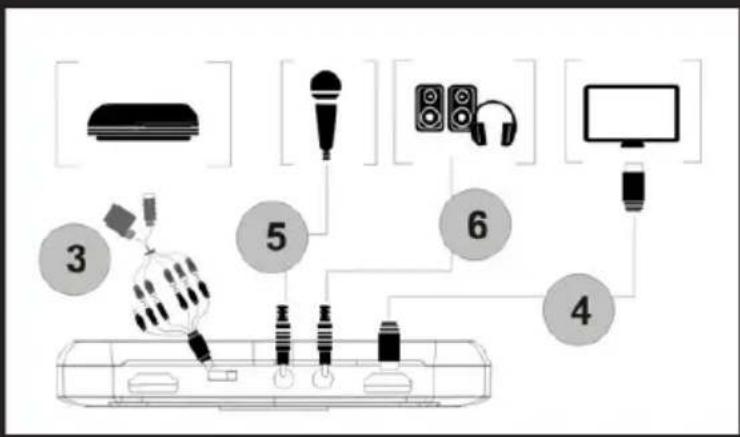

Ligação por Ypbpr vídeo (leitor de DVD, PS3 etc.)

1. Steps 1 e 2 como conexão HDMI
2. Use o cabo adaptador de vídeo componente fornecido (vermelho, azul, verde) e conectá-lo ao console de vídeo com os respectivos cabos.
3. Steps 4,5,6 conexão como HDMI

Nota: PS3 ligado, também é necessário fazer as seguintes definições:

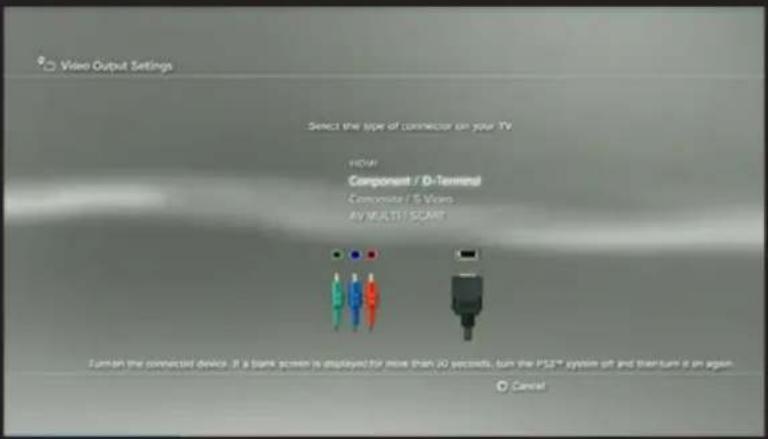

Ir para a saída de definições de configuração --- vídeo, selecione "Componente / D-Terminal"

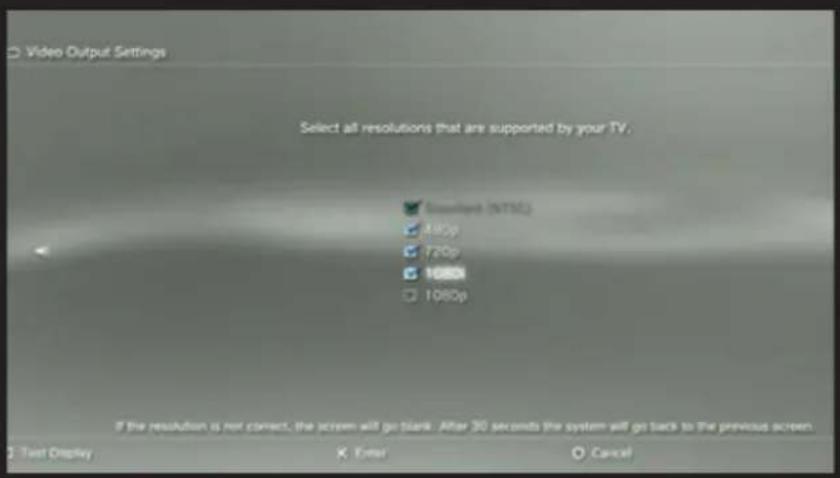

Na configuração de resolução, certifique-se a "1080P" não está marcada, caso contrário, um jogo (por exemplo, GT5) não podem ser gravadas.

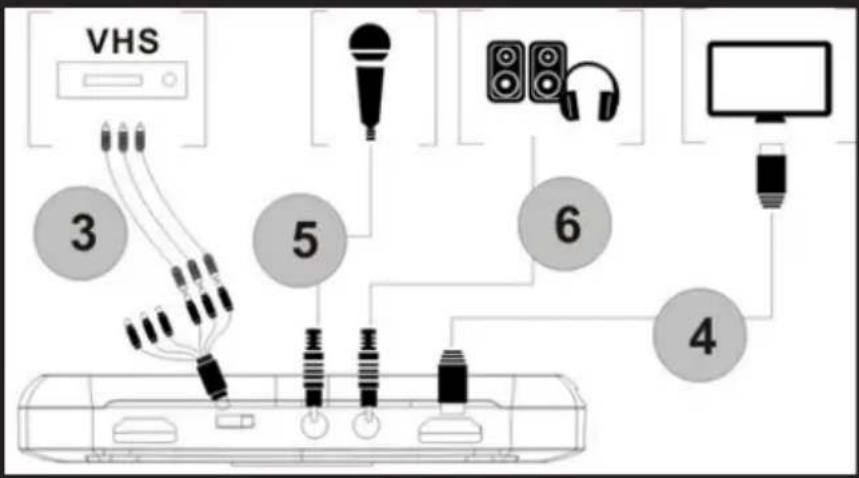

Conexão de vídeo composto (como PS2, VHS, V8, Hi8, etc)

VHS 3 5 6 4

1. Steps 1 e 2 como conexão HDMI
2. Connect adaptador de vídeo composto (cabo de vídeo amarelo e cabo de áudio vermelho e branco) e conecte-o ao vídeo console com seus respectivos cabos.
3. Steps 4,5,6 conexão como HDMI

Processo operacional

Uma vez conectado, você verá o botão de gravação indicador verde por diante.

Para gravar o vídeo é muito simples --- pressionar o botão de gravação, então você vai ver a mudança indicador para vermelho sólido, isso significa que a gravação está em andamento.

Para parar a gravação, aperte novamente o botão, o indicador piscará por alguns segundos e, em seguida, ficar verde, isso significa que a gravação terminou, agora você pode remover o seu stick USB ou cartão SD.

Nota: Por favor, não retire a memória USB ou cartão SD quando o indicador está a piscar. A gravação pára automaticamente se o USB ou cartão de memória flash SD não têm espaço livre.

Depois de parar a gravação, ligue a unidade flash USB ou cartão SD para o computador que você vai ver os arquivos gravados: 1080P para a gravação, o arquivo será Encode_1080P_1, 720 ou 480p de gravação, arquivo será Encode_1.

Cada operação de gravação / parar criar um arquivo de gravação diferente: Encode_1080P_1, Encode_1080P_2, Encode_1080P_3 ... e assim por diante.

O tamanho máximo por arquivo será em torno de 1.95GB (cerca de 15 minutos para vídeo 1080p), a gravação de um vídeo mais de 1.95GB (15 minutos), os arquivos são distribuídos em mais de um arquivo, por exemplo: se você gravar 45 minutos de gravação de vídeo 1080p, clicando, você verá três arquivos: Encode_1080P_1, Encode_1080P_1_1, Encode_1080P_1_2 ... etc.

Sempre remova o cartão de memória USB ou SD com segurança de seu PC, caso contrário poderá perder as informações gravadas.

Atualização de firmware e Outras Funções

Atualização 1.Firmware: Pode ser necessário atualizar o firmware deste dispositivo por algum motivo. Download do site do firmware mais recente disponível. Copie o arquivo de firmware na unidade USB ou cartão SD, desligar o dispositivo (conector de alimentação, desconecte) Conecte o dispositivo de memória USB ou cartão SD, conecte o poder, o indicador pisca entre 7 e 8 segundos e quando se muda para verde, isso significa que a atualização for concluída.

1. Depois de um longo tempo usando o dispositivo, você verá o número de arquivos de gravação de tornar-se demasiado grande, por exemplo Encode_1080P_234 mas quer começar a partir Encode_1080P_0, redefinir, segurando o botão de gravação (antes de ligar o dispositivo), em seguida, ligue a fonte de conector para alimentar o dispositivo, após 3 segundos, o número do arquivo será iniciada a partir
2. Change a data: é possível que a data do arquivo gravado não está sincronizada com a hora local. Para alterar a hora do dispositivo é necessário para criar um nome de arquivo TXT "rtc_setup" digitar a data ea hora local com este formato (por

PT

/:2015

1:7

/:31

/:11

/:00

/:00

/:0

Deve ser exatamente o mesmo formato (primeira linha é a idade, segunda linha são os meses, etc, a conclusão / 0, inicie cada linha com "/"), e salvá-lo.

Em seguida, copie o arquivo rtc_setup para um cartão de memória SD ou USB, conecte o dispositivo e ligue, então o tempo será ajustado.

Edição De Vídeo

Este dispositivo inclui um software de edição de vídeo ArcSoft ShowBiz 3.5, com o qual você pode editar vídeos gravados.

Insira o CD de instalação incluído, execute o autorun.exe e instalar o software.

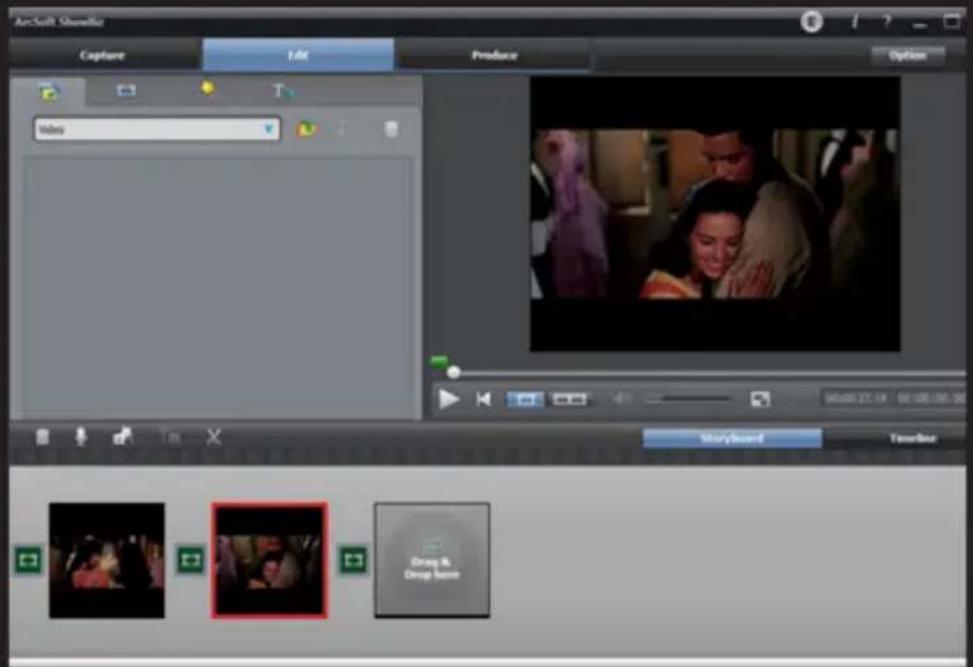

Uma vez instalado o software de execução e você vai ver o seu ambiente.

ArcSoft Studio Capture Edit Produce Options Video Storyboard TouchBox Drag & Drop Sound

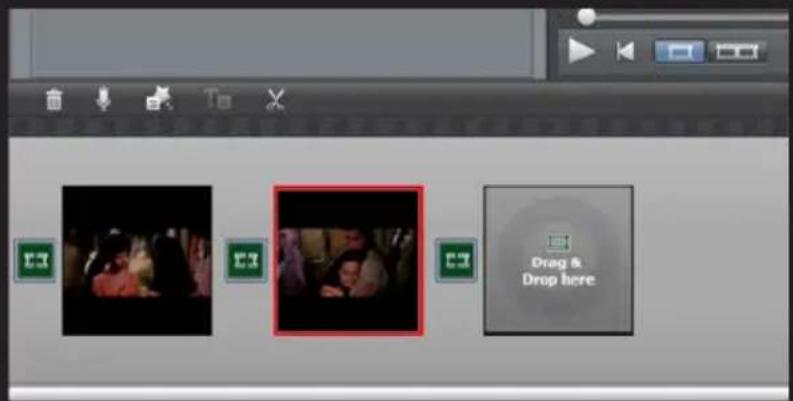

1. Você pode combinar dois ou mais vídeo por vez, basta arrastá-los em Showbiz.

Drag & Drop here

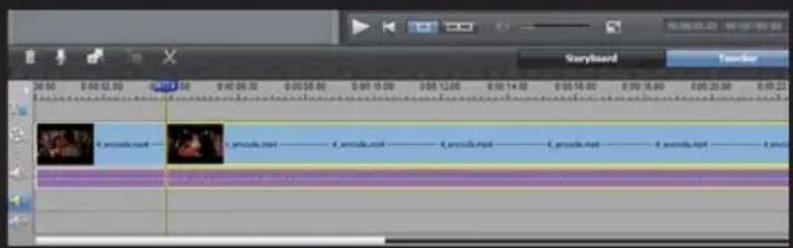

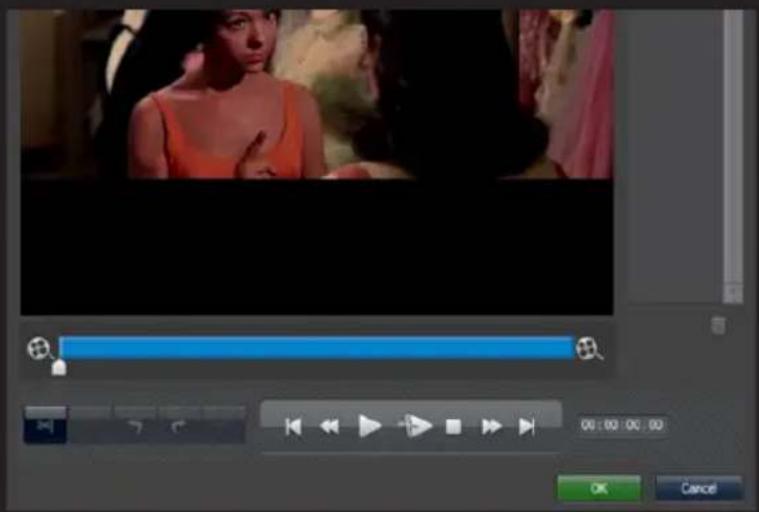

1. Você pode cortar um vídeo ou mais.

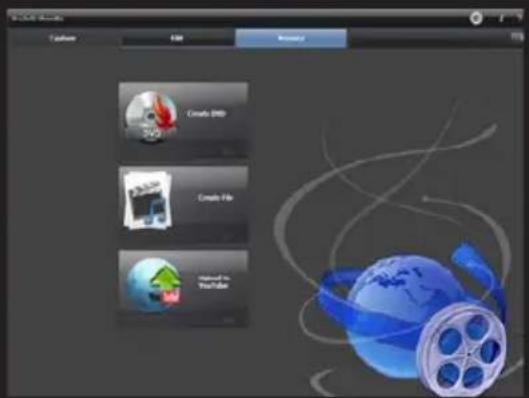

1. Clique em "Produzir" após a edição, você pode criar um DVD ou fazer upload de vídeo para o YouTube

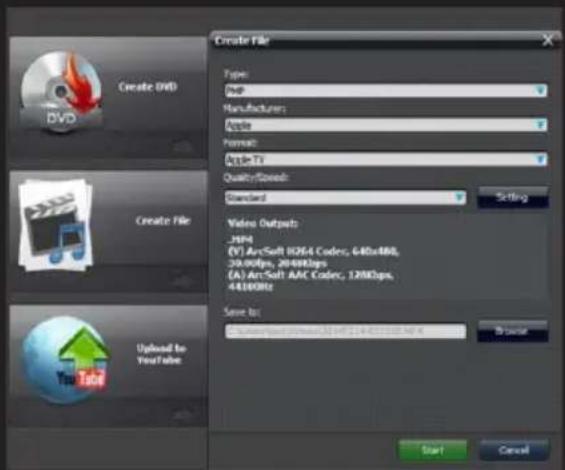

1. Por favor, clique em "Criar arquivo" para criar vários arquivos para diferentes dispositivos como Apple, PSP, smartphone, etc:

Para mais informações sobre como instalar e configurar este produto, visite nosso site www.keepoutgaming.com ou escrever e enviar e-mail para [e-mail]
