MANUAL DE UTILIZADOR SUB 1000 F FOCAL

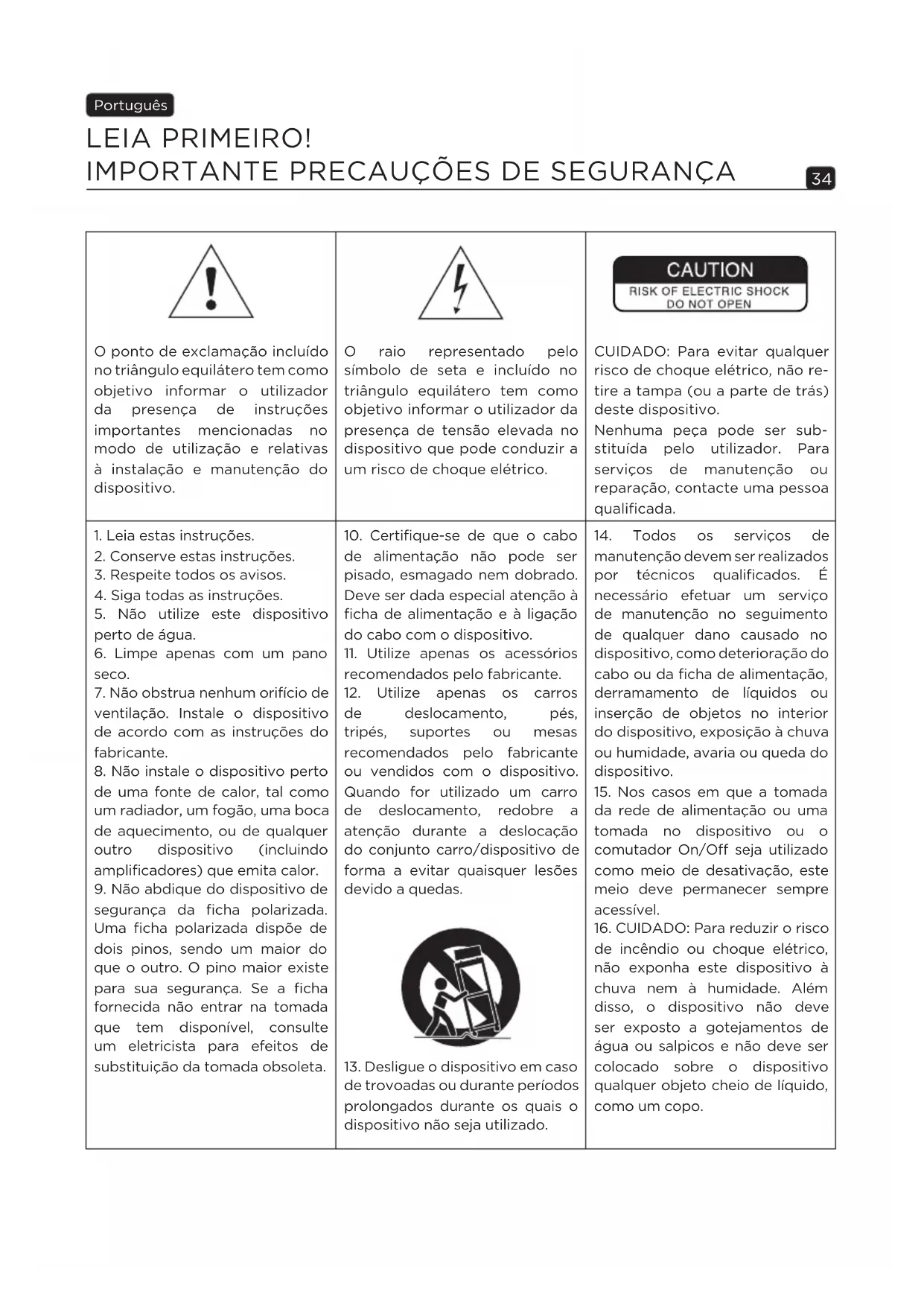

O ponto de exclamação incluído no triângulo equilátero tem como objetivo informar o utilizador da presença de instruções importantes mencionadas no modo de utilização e relativas à instalação e manutenção do dispositivo. O raio representado pelo símbolo de seta e incluído no triângulo equilátero tem como objetivo informar o utilizador da presença de tensão elevada no dispositivo que pode conduzir a um risco de choque elétrico. CUIDADO: Para evitar qualquer risco de choque elétrico, não re- tire a tampa (ou a parte de trás) deste dispositivo. Nenhuma peça pode ser sub- stituída pelo utilizador. Para serviços de manutenção ou reparação, contacte uma pessoa qualificada.

1. Leia estas instruções.

2. Conserve estas instruções.

3. Respeite todos os avisos.

4. Siga todas as instruções.

5. Não utilize este dispositivo

6. Limpe apenas com um pano

7. Não obstrua nenhum orifício de

ventilação. Instale o dispositivo de acordo com as instruções do fabricante.

8. Não instale o dispositivo perto

de uma fonte de calor, tal como um radiador, um fogão, uma boca de aquecimento, ou de qualquer outro dispositivo (incluindo amplificadores) que emita calor.

9. Não abdique do dispositivo de

segurança da ficha polarizada. Uma ficha polarizada dispõe de dois pinos, sendo um maior do que o outro. O pino maior existe para sua segurança. Se a ficha fornecida não entrar na tomada que tem disponível, consulte um eletricista para efeitos de substituição da tomada obsoleta.

10. Certifique-se de que o cabo

de alimentação não pode ser pisado, esmagado nem dobrado. Deve ser dada especial atenção à ficha de alimentação e à ligação do cabo com o dispositivo.

11. Utilize apenas os acessórios

recomendados pelo fabricante.

12. Utilize apenas os carros

de deslocamento, pés, tripés, suportes ou mesas recomendados pelo fabricante ou vendidos com o dispositivo. Quando for utilizado um carro de deslocamento, redobre a atenção durante a deslocação do conjunto carro/dispositivo de forma a evitar quaisquer lesões devido a quedas.

13. Desligue o dispositivo em caso

de trovoadas ou durante períodos prolongados durante os quais o dispositivo não seja utilizado.

14. Todos os serviços de

manutenção devem ser realizados por técnicos qualificados. É necessário efetuar um serviço de manutenção no seguimento de qualquer dano causado no dispositivo, como deterioração do cabo ou da ficha de alimentação, derramamento de líquidos ou inserção de objetos no interior do dispositivo, exposição à chuva ou humidade, avaria ou queda do dispositivo.

15. Nos casos em que a tomada

da rede de alimentação ou uma tomada no dispositivo ou o comutador On/O seja utilizado como meio de desativação, este meio deve permanecer sempre acessível.

16. CUIDADO: Para reduzir o risco

de incêndio ou choque elétrico, não exponha este dispositivo à chuva nem à humidade. Além disso, o dispositivo não deve ser exposto a gotejamentos de água ou salpicos e não deve ser colocado sobre o dispositivo qualquer objeto cheio de líquido, como um copo. Português35

17. Nunca insira objetos nos

buracos de ventilação do dispositivo. Se o fizer, estes poderão entrar em contacto com os componentes sujeitos a alta tensão ou provocar um curto- circuito, o que por sua vez poderá provocar um incêndio ou choque elétrico. Nunca derrame líquidos no dispositivo.

18. Não tente reparar este

dispositivo pelos seus próprios meios. A abertura deste dispositivo poderá expô-lo a tensões perigosas ou a outros riscos. Para qualquer intervenção de manutenção, consulte um técnico qualificado.

19. A temperatura ambiente

aquando da utilização do dispositivo não deve ser superior a 35 graus Celsius (95 °F).

20. Não utilize este dispositivo

em climas tropicais.

21. Não utilize este dispositivo em

zonas situadas abaixo de 2000 m (6500 pés) de altitude.

22. Não sobrecarregue as

tomadas de parede, as extensões elétricas nem as tomadas múltiplas. Tal poderá levar a incêndios ou choques elétricos.

23. O dispositivo não deve ser

instalado numa parede ou teto, a não ser que isso tenha sido previsto pelo construtor.

24. Se o dispositivo tiver sido

transportado de um ambiente frio para um ambiente quente, certifique-se de que não ocorre qualquer fenómeno de condensação antes de ligar o cabo de alimentação.

25. Não convém colocar fontes de

chamas nuas sobre o dispositivo, tais como velas acesas.

26. Este produto apenas deve

ser ligado ao tipo de tomada de alimentação indicado no dispositivo. Em caso de dúvida sobre o tipo de alimentação da instalação elétrica necessária para o produto, consulte o vendedor do produto ou o fornecedor de eletricidade. Relativamente aos dispositivos destinados a utilização através de bateria ou de outra fonte de alimentação, consulte o manual de utilização.

27. Deixe sempre uma distância

de, pelo menos, 5 cm (2") à volta do produto para assegurar uma ventilação adequada.

28. Caso seja necessário substituir

componentes, certifique-se de que o técnico de manutenção utiliza os componentes especificados pelo fabricante ou que apresentem características semelhantes às do modelo original. Os componentes que não estiverem em conformidade podem provocar incêndios, choques elétricos ou outros riscos.

29. Após uma intervenção ou

reparação no dispositivo, solicite ao técnico de manutenção que efetue testes para verificar se o produto funciona em segurança.

30. Este produto apenas deve

ser ligado ao tipo de tomada de alimentação indicado no dispositivo. Em caso de dúvida sobre o tipo de alimentação da instalação elétrica necessária para o produto, consulte o vendedor do produto ou o fornecedor de eletricidade. Relativamente aos dispositivos destinados a utilização através de bateria ou de outra fonte de alimentação, consulte o manual de utilização.

31. Para evitar eventuais lesões

auditivas, não ouça música nas colunas com um nível sonoro elevado durante períodos prolongados. A utilização das colunas com níveis sonoros elevados pode provocar lesões nos ouvidos do utilizador e causar problemas auditivos (surdez temporária ou definitiva, zumbido nos ouvidos, tinido, hiperacusia). A exposição do aparelho auditivo a um nível superior a 85 dB SPL LAeq durante várias horas pode provocar danos irreversíveis na audição. LEIA PRIMEIRO! IMPORTANTE PRECAUÇÕES DE SEGURANÇASUB 1000 F Manual de utilização Português Conteúdo da embalagem:

• Manual do usuário Funcionalidades do amplificador : ∙ Divisor ativo passa baixa ∙ Inversor de fase ∙ Entrada LFE direta ∙ Entrada estéreo ∙ Entradas / saídas de alto nível ∙ Ligação automática (Autopower) Período de rodagem O altifalante usado no Sub 1000 F é um elemento mecânico complexo que requer um período de adaptação para funcionar no melhor e para estabilizar às condições de temperatura e humidade do ambiente. Este período de 'rodagem' varia consoante as condições encontradas e pode prolongar-se por várias semanas. Para acelerar esta operação, aconselhamo-lo a fazer funcionar o seu subwoofer durante cerca de vinte horas. Quando as características do altifalante estiverem totalmente estabilizadas, poderá desfrutar plenamente da performance do seu subwoofer. Especificações: Altifalante de graves de 30 cm com membrana Flax (Lin

) : A membrana do altifalante deste subwoofer utiliza a tecnologia Sandwich Flax. O Flax é um ecotêxtil com propriedades estruturais excecionais: leve, rígido e com um bom amortecimento. A Focal desenvolveu uma nova membrana Flax de 320g/m

, o que garante uma grande rigidez, mas também elevada excursão. Para validar a garantia Focal-JMlab, agora é possível registar um produto online: www.focal.com/warranty Com o objetivo de evoluir, a Focal-JMlab reserva-se o direito de alterar as especificações técnicas dos seus produtos sem aviso prévio. Imagens não contratuais.37 SUB 1000 F Manual de utilização Ligações Nas entradas RCA de "baixo nível" Quando é utilizado um amplificador de 2 canais equipado com saídas de linha "pre out", este subwoofer deve ser ligado nas entradas RCA stereo "Line inputs Right/Left" (Entradas de linha Direita/Esquerda)(Fig. A). Na entrada LFE Quando é utilizado um amplificador multicanais de áudio/vídeo, a entrada única LFE deste subwoofer deve ser ligada à saída para "Subwoofer" do amplificador de áudio/vídeo (Fig. B), quando esta existe. Localização do Subwoofer na sala Ao contrário de uma coluna acústica que deve ficar suficientemente afastada das paredes e dos cantos da sala de audição, recomendamos que coloque o subwoofer num canto (Fig.C,D). Se o subwoofer for colocado contra uma única parede ou muito longe das paredes, o comprimento de onda muito grande das frequências graves reproduzidas vai excitar de forma aleatória as ressonâncias da sala de audição. A resposta em frequência não será linear e a qualidade dos graves será bastante afetada (falta de profundidade, efeito de ressonância, graves frouxos e/ou desordenados, sonoridade difícil ou impossível de conjugar com outras colunas utilizadas). Colocando o subwoofer num canto, as ressonâncias da sala serão excitadas de forma mais linear e previsível. Não só a perceção dos graves será otimizada, como esta disposição também permitirá adquirir o nível de graves de + 6 dB (Fig. E). Se, devido a limitações na disposição do mobiliário, não puder colocar o subwoofer num canto, experimente vários locais diferentes da sala até encontrar o melhor compromisso possível. De forma geral, deve tentar colocar o subwoofer sobretudo na parte da frente da sala de escuta. Quando as faixas de frequências em causa são omnidirecionais, os graves não são, em princípio, afetados por um objeto ou um móvel colocado entre o subwoofer e o ponto de audição.38 Ligar e Desligar o Subwoofer Temporizador de ligar/desligar automático. Este subwoofer está equipado com um sistema de deteção automática do sinal de áudio. Quando o interruptor é colocado no modo "AUTO", o subwoofer é imediatamente ligado assim que um sinal de áudio é detetado na entrada. No modo "ON", o detetor fica inativo e o subwoofer mantém-se permanentemente ligado. De modo inverso, quando nenhum sinal é reconhecido na entrada do subwoofer após cerca de 3 minutos, o sistema de deteção coloca automaticamente o subwoofer em modo de standby. Em caso de ausência prolongada por vários dias, é aconselhável desligar o interruptor de alimentação (na posição "OFF"). Durante tempestades, desligue o cabo de alimentação da tomada. Configuração rápida

1. Ligue o subwoofer ao setor.

2. Ligue o subwoofer ao amplificador utilizado, de acordo com um dos três métodos propostos.

3. Ligue o interruptor de alimentação "ON".

Nota: a função "CROSSOVER" fica inoperante se o subwoofer estiver ligado à entrada "Line Inputs LFE" (Entradas de Linha LFE). Afinação

1. Ajuste o nível de graves em função das outras colunas utilizadas. Este ajuste pode ser

feito utilizando programas de música tão variados quanto possível. Os graves devem estar presentes sem serem demasiado fortes.

2. Escolha o modo do inversor de fase (0° ou 180°). A posição correta é aquela que proporciona

subjetivamente o nível de graves mais elevado e mais equilibrado.

3. Ajuste a regulação da frequência de corte para cerca de 100 Hz. Quanto mais baixo for

regulado esse valor, mais os graves parecem profundos e amplos. Quanto mais elevado estiver, mais impacto será sentido. O ajuste correto é obtido quando todas estas características são alcançadas simultaneamente.

4. Reajuste o volume se necessário.

5. Este procedimento deve ser repetido sempre que mudar o subwoofer de lugar.
