사용 설명서 SUB 1000 F FOCAL

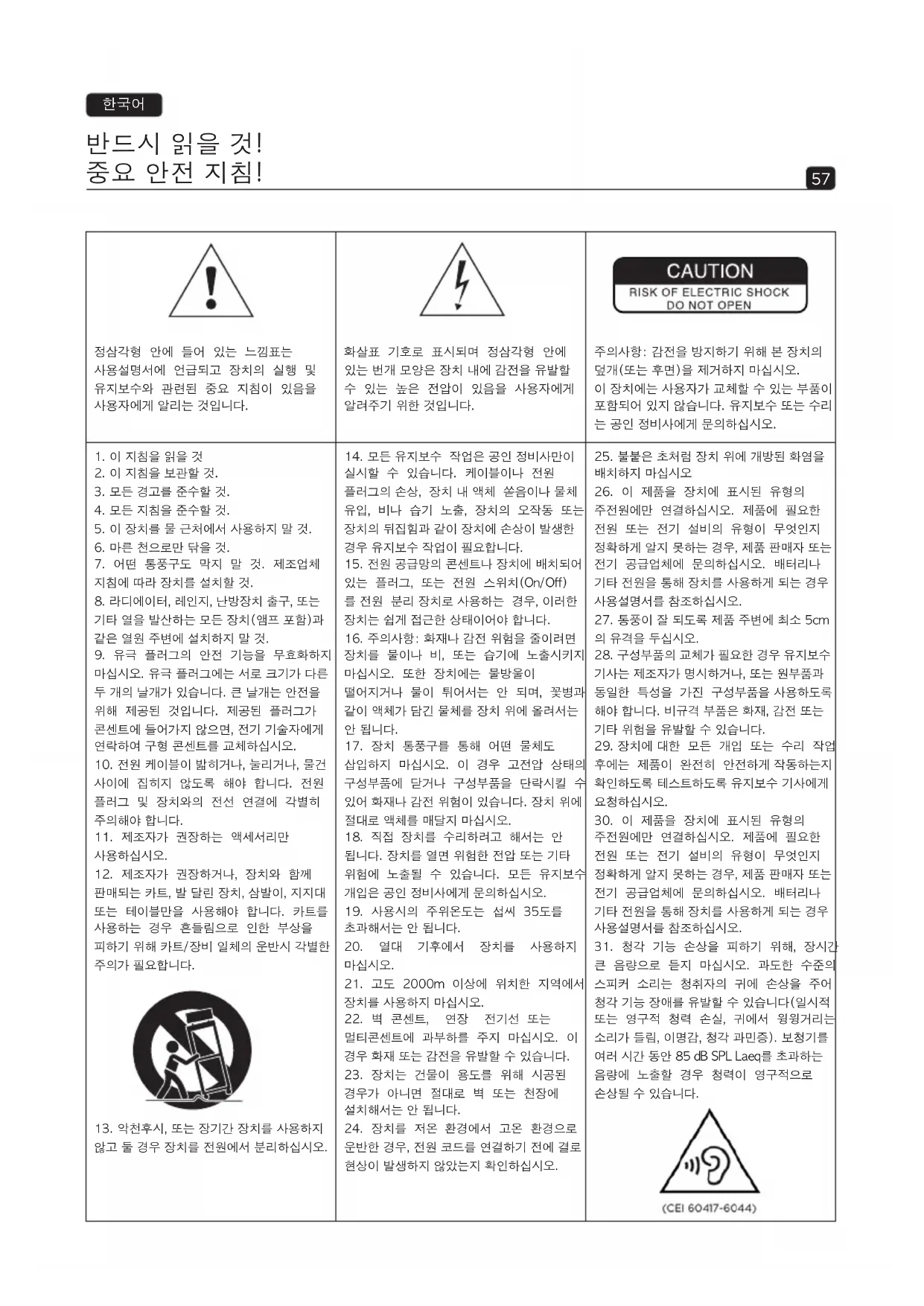

정삼각형 안에 들어 있는 느낌표는 사용설명서에 언급되고 장치의 실행 및 유지보수와 관련된 중요 지침이 있음을 사용자에게 알리는 것입니다. 화살표 기호로 표시되며 정삼각형 안에 있는 번개 모양은 장치 내에 감전을 유발할 수 있는 높은 전압이 있음을 사용자에게 알려주기 위한 것입니다. 주의사항: 감전을 방지하기 위해 본 장치의 덮개(또는 후면)을 제거하지 마십시오. 이 장치에는 사용자가 교체할 수 있는 부품이 포함되어 있지 않습니다. 유지보수 또는 수리 는 공인 정비사에게 문의하십시오.

5. 이 장치를 물 근처에서 사용하지 말 것.

7. 어떤 통풍구도 막지 말 것. 제조업체

8. 라디에이터, 레인지, 난방장치 출구, 또는

기타 열을 발산하는 모든 장치(앰프 포함)과 같은 열원 주변에 설치하지 말 것.

9. 유극 플러그의 안전 기능을 무효화하지

마십시오. 유극 플러그에는 서로 크기가 다른 두 개의 날개가 있습니다. 큰 날개는 안전을 위해 제공된 것입니다. 제공된 플러그가 콘센트에 들어가지 않으면, 전기 기술자에게 연락하여 구형 콘센트를 교체하십시오.

10. 전원 케이블이 밟히거나, 눌리거나, 물건

사이에 집히지 않도록 해야 합니다. 전원 플러그 및 장치와의 전선 연결에 각별히

12. 제조자가 권장하거나, 장치와 함께

판매되는 카트, 발 달린 장치, 삼발이, 지지대 또는 테이블만을 사용해야 합니다. 카트를 사용하는 경우 흔들림으로 인한 부상을 피하기 위해 카트/장비 일체의 운반시 각별한

13. 악천후시, 또는 장기간 장치를 사용하지

않고 둘 경우 장치를 전원에서 분리하십시오.

14. 모든 유지보수 작업은 공인 정비사만이

실시할 수 있습니다. 케이블이나 전원 플러그의 손상, 장치 내 액체 쏟음이나 물체 유입, 비나 습기 노출, 장치의 오작동 또는 장치의 뒤집힘과 같이 장치에 손상이 발생한 경우 유지보수 작업이 필요합니다.

15. 전원 공급망의 콘센트나 장치에 배치되어

있는 플러그, 또는 전원 스위치(On/Off) 를 전원 분리 장치로 사용하는 경우, 이러한 장치는 쉽게 접근한 상태이어야 합니다.

16. 주의사항: 화재나 감전 위험을 줄이려면

장치를 물이나 비, 또는 습기에 노출시키지 마십시오. 또한 장치에는 물방울이 떨어지거나 물이 튀어서는 안 되며, 꽃병과 같이 액체가 담긴 물체를 장치 위에 올려서는

17. 장치 통풍구를 통해 어떤 물체도

삽입하지 마십시오. 이 경우 고전압 상태의 구성부품에 닫거나 구성부품을 단락시킬 수 있어 화재나 감전 위험이 있습니다. 장치 위에 절대로 액체를 매달지 마십시오.

18. 직접 장치를 수리하려고 해서는 안

됩니다. 장치를 열면 위험한 전압 또는 기타 위험에 노출될 수 있습니다. 모든 유지보수 개입은 공인 정비사에게 문의하십시오.

19. 사용시의 주위온도는 섭씨 35도를

20. 열대 기후에서 장치를 사용하지

21. 고도 2000m 이상에 위치한 지역에서

22. 벽 콘센트, 연장 전기선 또는

멀티콘센트에 과부하를 주지 마십시오. 이 경우 화재 또는 감전을 유발할 수 있습니다.

23. 장치는 건물이 용도를 위해 시공된

경우가 아니면 절대로 벽 또는 천장에 설치해서는 안 됩니다.

24. 장치를 저온 환경에서 고온 환경으로

운반한 경우, 전원 코드를 연결하기 전에 결로 현상이 발생하지 않았는지 확인하십시오.

25. 불붙은 초처럼 장치 위에 개방된 화염을

26. 이 제품을 장치에 표시된 유형의

주전원에만 연결하십시오. 제품에 필요한 전원 또는 전기 설비의 유형이 무엇인지 정확하게 알지 못하는 경우, 제품 판매자 또는 전기 공급업체에 문의하십시오. 배터리나 기타 전원을 통해 장치를 사용하게 되는 경우 사용설명서를 참조하십시오.

27. 통풍이 잘 되도록 제품 주변에 최소 5cm

28. 구성부품의 교체가 필요한 경우 유지보수

기사는 제조자가 명시하거나, 또는 원부품과 동일한 특성을 가진 구성부품을 사용하도록 해야 합니다. 비규격 부품은 화재, 감전 또는 기타 위험을 유발할 수 있습니다.

29. 장치에 대한 모든 개입 또는 수리 작업

후에는 제품이 완전히 안전하게 작동하는지 확인하도록 테스트하도록 유지보수 기사에게

30. 이 제품을 장치에 표시된 유형의

주전원에만 연결하십시오. 제품에 필요한 전원 또는 전기 설비의 유형이 무엇인지 정확하게 알지 못하는 경우, 제품 판매자 또는 전기 공급업체에 문의하십시오. 배터리나 기타 전원을 통해 장치를 사용하게 되는 경우 사용설명서를 참조하십시오.

31. 청각 기능 손상을 피하기 위해, 장시간

큰 음량으로 듣지 마십시오. 과도한 수준의 스피커 소리는 청취자의 귀에 손상을 주어 청각 기능 장애를 유발할 수 있습니다(일시적 또는 영구적 청력 손실, 귀에서 윙윙거리는 소리가 들림, 이명감, 청각 과민증). 보청기를 여러 시간 동안 85 dB SPL Laeq를 초과하는 음량에 노출할 경우 청력이 영구적으로 손상될 수 있습니다.SUB 1000 F

Focal-JMlab의 개런티 유효화를 위해, 이제 웹사이트에서 제품의 온라인 저장 등록도 가능합니다 : www.focal.com/warranty 발전을 목적으로, Focal-JMlab 은 소비자 공지 없이, 자사 제품들의 기술적 특성들 변경 권리를 보유합니다. 법적 효력 없는 이미지. 박스 내용물:박스 내용물:

확성기(앰프) 기능:확성기(앰프) 기능: ∙ 액티브 로우 패스 필터

∙ LFE 직접 입력포트 ∙ 스테레오 입력포트 ∙ 하이 레벨 입력/출력 포트 ∙ 오토파워 (Autopower)

Sub 300 P 에 사용된 스피커들은 복합적인 메카닉으로 구성되어 환경의 습도와 온도 조건에 적응하여, 기 기가 최상의 작동을 하려면 일정기간의 시험기간을 필요로 합니다 이 시험 기간은 상황에 따라 달라지지 만, 몇 주가 걸릴 수도 있습니다. 이 기간의 감소를 위해, 저음 스피커를 쉬지 않고 20 시간 동안 작동시키 실 것을 권장합니다. 스피커들의 모든 특성들이 완전히 안정되면 저음 스피커의 최고 성능을 완벽하게 즐

30cm Flax (Lin30cm Flax (Lin )) 막 저음 스피커 : 이 저음 스피커의 스피커 막에는sandwich Flax기술이 사용되었습니 다. 플랙스는 뛰어난 성분들을 지닌 환경친화적 섬유입니다 : 가볍고, 튼튼하며, 완화력이 강합니다. Focal 은 강력한 내성을 지니지만, 강한 편차를 보장하는 새로운 Flax de 320g/m

을 개발했습니다.59 SUB 1000 F

RCA "저 레벨" 입력포트 "pre out" 라인 출력포트가 장착된 2 채널 확성기가 사용될 때, 이 저음용 스피커는 RCA 스테레오 입력포 트 "Line inputs Right/Left" (그림. A)에 접속되어야 합니다. LFE 입력포트LFE 입력포트 오디오/비디오 멀티채널 확성기가 사용될 때, 이 저음용 스피커의 단일 LFE 입력포트는 오디오/비디오 확 성기의 "서브우퍼" 출력포트 (이 포트가 존재할 경우) (그림. B)에 접속됩니다. 감상실의 스피커 위치감상실의 스피커 위치 감상실의 벽들과 코너들에서 최대한 멀리 설치해야 하는 일반적 스피커 시스템과는 반대로, 이 저음 스피 커는 코너에 설치하실 것을 권장합니다 (그림. C, D). 저음 스피커가 단 하나의 벽에 밀착 설치 또는 칸막이들에서 멀리 떨어져 설치된 경우, 재생된 저음 주파에 매우 중요한 음파가 감상실의 공명을 임의적으로 고조시키게 됩니다. 주파수 응답이 비선형이 되고, 저음 의 질이 매우 큰 영향을 입습니다 (심도 부족, 통 음 효과, 약한 저음과/또는 비지속성 저음, 사용중인 다른 스피커들과의 교차가 매우 힘들거나 불가능). 저음 스피커를 코너에 붙여 설치하면, 감상실의 공명이 보다 선형적이고 예측 가능하도록 고조됩니다. 저 음의 인지를 최적화할 뿐만 아니라, 이 설치가 저음레벨+ 6 dB 을 증가시킵니다 (그림. E). 만약 가정의 구조가 스피커를 코너에 설치할 수 없는 상황일 경우, 감상실의 다양한 공간들에 스피커를 위 치시켜 가장 뛰어난 장소를 찾아내십시오. 일반적으로, 저음 스피커를 감상실의 앞쪽에 설치하도록 하십시오. 주파수대는 전방향성이므로 일반적으로 스피커와 감상지점 사이에, 물품 또는 가구가 존재하더라도 저음 에는 영향을 주지 않습니다.60

타이머 조절 자동 켜기 / 끄기타이머 조절 자동 켜기 / 끄기 이 저음 스피커는 오디오 신호의 자동 탐지 시스템이 장착되어 있습니다. 스위치가 "AUTO" 모드에 놓 인 경우, 입력포트에 오디오 신호가 탐지되는 순간, 스피커가 바로 파워상태로 돌입합니다. "ON" 모드 에는, 탐지기는 활동을 중지하고, 스피커는 저 전압 상태로 유지됩니다. 반대로, 3분 간, 입력포트에 신호가 탐지되지 않을 경우, 시스템은 자동으로, 스탠바이 모드로 돌아갑

수일 간 집을 비울 경우, 전원 스위치를 "OFF". 로 전환하실 것을 권장합니다. 폭풍우의 경우, 코드를

1. 저음 스피커를 전원에 연결하십시오.

2. 제시된 3가지 방법 중의 하나로 사용중인 확성기에 저음 스피커를 연결하십시오.

3. 전원 스위치를"ON"으로 놓으십시오.

4. 변압기를 중간 위치인 (약 100 Hz) "CROSSOVER"로 놓으십시오..

5. 변압기의 "VOLUME"을 중간으로 놓으십시오.

주 : 이 서브워퍼가 "Line Inputs LFE" 입력포트에 접속되어 있을 경우, "CROSSOVER" 기능은 효과가

1. 저음 레벨을 사용중인 다른 스피커들과 맞추십시오. 다양한 음악프로그램들에 이 조정법을 사용하실

수 있습니다. 저음이 존재하지만 너무 튀지 않아야 합니다.

2. 위상 전환기 모드 (0° 또는 180°)를 선택하십시오. 적절한 위치는 주관적으로 가장 높고 가장 균

형적인 저음의 레벨을 회복하는 위치입니다.

3. 차단 주파수를100 Hz 근처로 조절하십시오. 이 가치가 낮게 조절되면 될수록 저음은 더욱 깊고 풍

부해집니다. 가치가 높아지면 높아질수록, 영향이 강력해집니다. 적절한 조정은 모든 특성들이 동시 에 이뤄졌을 경우 얻어집니다.

4. 필요한 경우, 볼륨을 조절하십시오.

5. 저음 스피커의 위치를 변경할 때 마다 이 방법을 반복하십시오.

이 저음 스피커가 스테레오 또는 LFE라인 입력포트에 접속되었을 경우, 적합한 길이의 RCA/RCA 절

연 케이블을 사용하십시오. 의문의 경우, 고객이 원하시는 가장 적합한 방법을 구할 수 있도록, 판매자

SUB 1000 F 사용 설명서61 특별 주의사항특별 주의사항 저음 스피커의 관리는 마른 천을 이용한 먼지 제거 만으로 충분합니다 스피커에 얼룩이 졌을 때는, 젖 은 천의 사용 만을 권장합니다. 스피커의 표면에 절대 세제, 용제, 알콜 또는 부식제, 긁는 기능을 가진 도구들을 사용하지 마십시오. 모 든 화기 근체에 두지 마십시오. 개런티 조건개런티 조건 모든 Focal 스피커들의 개런티 보장은 고객 국가의 지정Focal공식 대리사가 작성한 개런티의 내용에 따라

공식 대리사는 고객에게 개런티 조건의 세부내용을 제공해야 합니다. 개런티는 제품 구입 국가의 현행 법 적 허용 개런티 보장에 따라 보장됩니다. SUB 1000 F 사용 설명서62 はじめにお読みください！ 安全に関する重要な説明書です！
